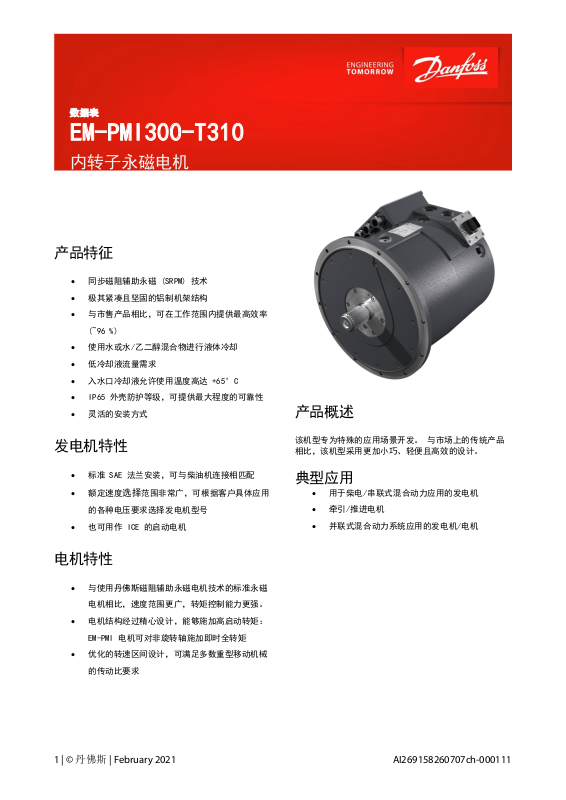

数据表
EM-PMI300-T310
内转子永磁电机
产品特征
同步磁阻辅助永磁 (SRPM) 技术
极其紧凑且坚固的铝制机架结构
与市售产品相比，可在工作范围内提供最高效率
(~96 %)
使用水或水/乙二醇混合物进行液体冷却
低冷却液流量需求
入水口冷却液允许使用温度高达 +65°C
IP65 外壳防护等级，可提供最大程度的可靠性
灵活的安装方式
发电机特性
标准 SAE 法兰安装，可与柴油机连接相匹配
额定速度选择范围非常广，可根据客户具体应用
的各种电压要求选择发电机型号
也可用作 ICE 的启动电机
电机特性
与使用丹佛斯磁阻辅助永磁电机技术的标准永磁
电机相比，速度范围更广，转矩控制能力更强。
电机结构经过精心设计，能够施加高启动转矩：
EM-PMI 电机可对非旋转轴施加即时全转矩
优化的转速区间设计，可满足多数重型移动机械
的传动比要求
产品概述
该机型专为特殊的应用场景开发。 与市场上的传统产品
相比，该机型采用更加小巧、轻便且高效的设计。
典型应用
用于柴电/串联式混合动力应用的发电机
牵引/推进电机
并联式混合动力系统应用的发电机/电机
1 | © 丹佛斯 | February 2021 AI269158260707ch-000111
数据表
EM-PMI300-T310
产品规格
一般电气特性
额定电压（线电压） 500 V
电压应力 IEC 60034-25，曲线 A： 无电机
额定效率 96%
极对数 6
驱动方式 逆变器驱动
额定逆变器开关频率 8 kHz
逆变器最低开关频率 4 kHz（限制速度为额定速度的
基本信息
电机类型 同步磁阻辅助永磁
机架材质 铝
安装方向 可在任何方向使用，请参阅用户
安装方式
(IEC 60034-7)
标准法兰 D 端 (SAE
J617)
标准轴花键 D 端 DIN5480 W50x2x24x8f，主轴长度
轴承类型 标准： 6211-2RS1/C3WT
标准旋转方向 顺时针（双向均可）
防护等级 IP65
AC
滤波器 500 V
1.4 倍）
指南了解详情。 需要使用终身润
滑轴承
IM 3009-B5（法兰水平）、IM
3019-V1（法兰，D 端朝下）
SAE 4 配对变速器壳
75mm
+BHS 选件： 6211/C3（使用
LGHP2 润滑脂）
+BIN 选件： D 端： 62112RS1/C3WT，N 端： 6211-
2RS1/HC5C3WT
+BIA 选件： 6211-2RS1/HC5C3WT
+BHS+BIN 选件： D 端：
6211/C3（使用 LGHP2 润滑脂）
，N 端：6211/HC5C3WT（使用
LGHP2 润滑脂）
+BHS+BIA 选件： 6211/HC5C3（
使用 LGHP2 润滑脂）
遵照最佳设计原则
AC
总重量 125 kg（无选件）
转动惯量 0.21 kgm²
轴驱动端的扭转刚度 4 Nm/rad（从 d 端花键中间至转
子气隙）
转动质量 40 kg
轴上的最大静态转矩
范围，最大为 25000
个循环，R=0
轴上的最大动态转矩
范围，最大为 1e6 个
循环，R=0
允许的最大振动转矩
范围，1e9...1e10 个
循环
最大减速度（故障停
止）
3300 Nm
2200 Nm
机器额定转矩的 0,3 倍
12400 rad/s
2
尺寸
长度（机架） 377 mm
直径（机架） 408 mm
冷却
冷却液 含有相应缓蚀剂的蒸馏水（最高
50 % 的缓蚀剂）。
冷却液缓蚀剂类型 乙二醇
推荐型号 Glysantin G48
冷却方式
(IEC 60034-6)
最低冷却液流量 10 l/min
内部冷却回路容量 0.65 l
最大工作压力 3 巴
压力损失 10 l/min 情况下 0.1 bar
额定冷却液温度 +65°C（如果超出，则需要降容
最低冷却液温度 -20°C
最高冷却液温度 +70°C
冷凝露点 请使用防冷凝加热器
IC 71 W
（冷却液温度 +25 °C ）
）
工作制
(IEC 60034-1)
标准颜色 深灰色 RAL7024 粉末涂层
机械特性
S9
温度特性
绝缘等级
(IEC 60034-1)
温升
(IEC 60034-1)
F (155°C)
85°C
2 | © 丹佛斯 | February 2021 AI269158260707ch-000111
数据表
EM-PMI300-T310
最高绕组温度 150°C
额定环境温度 +65°C / +45°C，带 +CL 选件
最低环境温度 -40°C
额定海拔
(IEC 60034-1)
1000 m
连接方式
冷却连接 2 x G3/4 孔
电缆方向 标准电缆方向，朝向 D 端
高压电缆 最大 3 x 50 mm
高压电缆填料函 Pflitsch blueglobe TRI bg
225ms tri
高压电缆 推荐 H+S Radox 系列屏蔽电缆
高压电缆接线头尺寸 35-8, 50-8
推荐的电缆接线头 35 mm2： Druseidt 带窄法兰
03901
50 mm2： Druseidt 带窄法兰
03903
高压连接盒 1 个 3 相接线盒
低压连接器 12 针 TE HDSCS
2
低压连接器类型 TE 1-1564520-1
低压连接器插针类型 镀金
低压配对连接器类型 TE 1-1703639-1
低压配对连接器插针
类型
低压连接器引脚定义 请参阅下表
低压连接（+LVB1 选
件）
防冷凝加热器（
+HEAT1 选件）
TE 1241380-2（镀金）
接线盒，带 2 个 M25 电缆密封
接头（保留 2 个带插头 M16 螺
纹）和用于低压连接的接线板 请
参阅下表
65 W 230 VAC 单相加热器电阻（
需要 +LVB1 选件）
3 | © 丹佛斯 | February 2021 AI269158260707ch-000111
数据表
EM-PMI300-T310
引脚 说明
1 旋变、RES_COSN
2 旋变、RES_SINN
3 旋变、EXCN
4 温度、PT100、绕组
5 温度、PT100、绕组
6 温度、PT100、绕组
7 旋变、RES_COSP
8 旋变、RES_SINP
9 旋变、EXCP
10 温度、PT100、绕组 GND
11 温度、PT100、绕组 GND
12 温度、PT100、绕组 GND
表 1 低压连接器的引脚定义
引脚 说明
1 绕组温度 1，PT100(P)
2 绕组温度 1，PT100(N)
3 绕组温度 2，PT100(P)
4 绕组温度 2，PT100(N)
5 绕组温度 3，PT100(P)
6 绕组温度 3，PT100(N)
7 绕组温度 4，PT100 (P)（+TEMP4 选件）
8 绕组温度 4，PT100 (N)（+TEMP4 选件）
9 绕组温度 5，PT100 (P)（+TEMP4 选件）
10 绕组温度 5，PT100 (N)（+TEMP4 选件）
11 绕组温度 6，PT100 (P)（+TEMP4 选件）
12 绕组温度 6，PT100 (N)（+TEMP4 选件）
16 加热器，相线，230 V
17 加热器，中性线
加热器，接地/保护接地，接线盒中包括 M4 螺钉
一般屏蔽，接地/保护接地，接线盒中包括 M4 螺钉
18 旋变、RES_COS_N、内置非接触型
19 旋变、RES_COS_P、内置非接触型
20 旋变、RES_SIN_N、内置非接触型
21 旋变、RES_SIN_P、内置非接触型
22 旋变、EXCN、内置非接触型
23 旋变、EXCP、内置非接触型
表 2 低压连接的引脚定义（+LVB1 选件）
AC
压力损失与冷却液流量对比
4 | © 丹佛斯 | February 2021 AI269158260707ch-000111
数据表
EM-PMI300-T310
0,8
0,7
0,6
0,5
0,4
0,3
0,2
Pressure loss [bar]
0,1
0
0 5 10 15 20 25 30 35
Volume flow [l/min]
图 1 压力损失与冷却液流量对比
电机
冷却液温度 +65°C 冷却液温度 +40°C 冷却液温度 +40 / +65°C
类型
额定 转矩
[Nm]
额定 功
率
[kW]
EM-PMI300-T310-1100 353 41 54 399 46 64 1100 2200 700
EM-PMI300- T310-1300 353 48 63 398 54 73 1300 2600 700
EM-PMI300- T310-1600 351 59 78 389 65 90 1600 3200 700
EM-PMI300- T310-2200 345 79 105 390 90 121 2200 4000 700
EM-PMI300- T310-2800 312 91 123 369 108 148 2800 4000 700
EM-PMI300- T310-3200 279 94 125 338 113 149 3200 4000 700
(* 使用 1 台 (350A) 逆变器可达到最大转矩
额定
电流
[A]
额定 转矩
[Nm]
额定 功率
[kW]
额定
电流
[A]
额定
转速
[rpm]
最大速度
[rpm]
最大转矩
(*
在定子绕组启动温度为 +90°C 时，允许的最大转矩的最长持续时间为 2 分钟。 给定值指示出典型持续时间，未经验
证。 如果需要更准确的值，则需要使用循环维度。
发电机
冷却液温度 +65°C 冷却液温度 +40°C 冷却液温度 +40 / +65°C
类型
视在功率
[kVA]
额定功率
[kW]
额定
电流
[A]
视在功率
[kVA]
额定 功率
[kW]
额定
电流
[A]
额定
转速
[rpm]
额定 频
率 [Hz]
功率因
数
电压/转速比
[V/rpm]
EM-PMI300-T310-1100 44 44 52 49 49 58 1200 113 0.91 0.498
EM-PMI300- T310-1300 53 53 62 61 61 71 1400 134 0.91 0.415
EM-PMI300- T310-1600 65 65 75 72 72 85 1700 165 0.90 0.332
EM-PMI300- T310-2200 86 86 100 100 100 116 2300 227 0.91 0.249
EM-PMI300- T310-2800 103 102 120 120 119 139 2900 288 0.89 0.194
EM-PMI300- T310-3200 124 124 145 145 145 168 3200 330 0.89 0.166
(*** 冷态 (20
°C)
发电机的反电动势
产品代码和选件
使用产品代码，包括订购所需的所有选件。 标准选件未在代码中列出，因为如未选择非标准选件，则默认选择标准选件。
标准选件带有星号 (*) 标记。
(***
产品代码 说明
EM-PMI300-T310-1600
EM-PMI300-T310-1600+BHS+RES1
带有标准选件的标准 1600 rpm 产品
带有润滑轴承和旋变器选件的 1600 rpm 产品
表 3 产品代码示例
5 | © 丹佛斯 | February 2021 AI269158260707ch-000111
数据表
EM-PMI300-T310
选件名称 代码 说明 其他信息
低压连接 * 低压连接，使用连接器进行连接 低压连接用 TYCO TE 1-1564520-1 接头
+LVB1
N 端连接 * 无
+NE1 法兰 SAE 4 配对变速器壳
+NE2
轴承润滑和安装方向 *
+BHS
轴承绝缘 * 非绝缘轴承 非绝缘轴承
+BIN N 端中为绝缘轴承 N 端中为绝缘轴承
+BIA 两端均为绝缘轴承 两端均为绝缘轴承
旋转传感器 * 无 无旋变
+RES1 旋变 内置非接触型旋变，6 极对
绕组温度传感器 (** * 温度监控 绕组中配有 3 个 PT100（两线）
+TEMP4
低压连接，使用连接盒和端子排进
行连接
公轴 + 法兰
终身润滑
润滑脂润滑
冗余温度监控
连接盒，带 2x M25 电缆密封接头（保留 2
个带插头 M16 螺纹）和用于低压连接的接
线板
DIN5480 W50x2x24x8f + SAE 4 配对变速器
壳
深沟球轴承，两侧接触密封，任意安装方向
（参见用户指南了解详细信息）
深沟球轴承，开放设计，水平安装方向（参
见用户指南了解详细信息）
绕组中配有 6 个 PT100（两线）（需要
+LVB1 选件）
防冷凝加热器 * 无
+HEAT1 一个防冷凝加热器 230 VAC / 65 W（需要 +LVB1 选件）
海工分类 * 无海工分类
+CL1 ABS 美国般级社
+CL2 BV 法国船级社
+CL3 DNV GL DNV GL AS
+CL4 LR 劳氏船级社
+CL5 RINA
(* 标准选件
(** 适用于定子绕组的绕组温度传感器。 选择的高压连接方式不会影响 PT100 元件的数量。
表 4 选件列表
