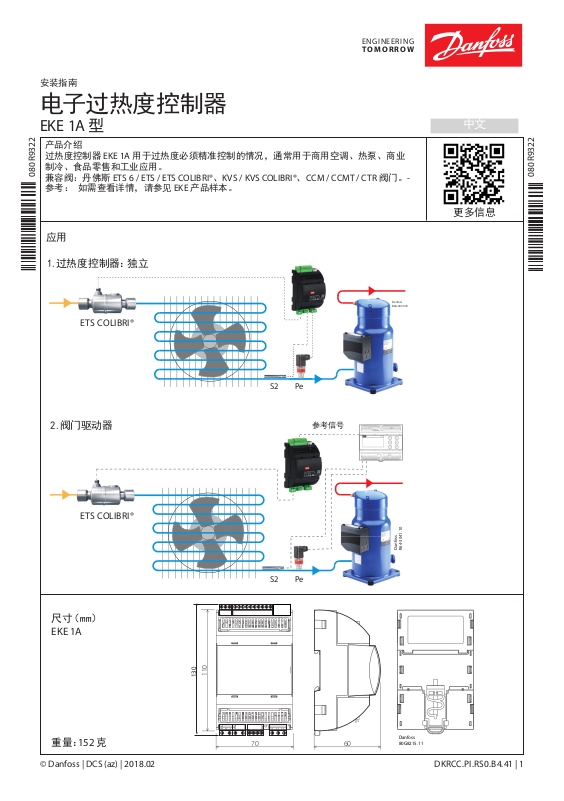

安装指南

电子过热度控制器

EKE 1A 型

产品介绍过热度控制器 EKE 1A 用于过热度必须精准控制的情况，通常用于商用空调、热泵、商业制冷、食品零售和工业应用。

080R9322

兼容阀：丹佛斯 ETS 6 / ETS / ETS COLIBRI®、KVS / KVS COLIBRI®、CCM / CCMT / CTR 阀门。参考：如需查看详情，请参见 EKE 产品样本。

应用

1.过热度控制器：独立

ETS COLIBRI®

S2 Pe

Danfoss

64-3033.1

R64-3033.10

中文

080R9322

更多信息

2.阀门驱动器

尺寸（ m m ）

EKE 1A

重量：152 克

ETS COLIBRI®

110

参考信号

Reference signal

S2 Pe

CAN RJ

70 60

s nf

64-3041.10

Danfoss

R64-3041.10

Danfoss 80G8215.11

DKRCC.PI.RS0.B4.41 | 1

技术规格

电源

EKE 具备开关电源绝缘。 24 V AC ± 20%，50/60 Hz。最大功耗：18 VA。额定输入电压（直流）：24 V DC ± 20%，15 W。

I/O 类型数量规格

模拟输入

电压

NTC 1

辅助电源

数字输入无电压触点

数字输出继电器

步进电机双极 / 单极

备用电池

通信

CAN 1

最大15 V 输入电压在未限制模拟输入电流的情况下(整体 80 mA），请勿将电压电源与未通电的装置相连接。为以下电压输入提供开路硬件诊断：AI4

AI3 (Pe)

0 – 5 V 比例型，

AI4

0 – 5 V , 0 – 10 V

AI2 (S2)

NTC 温度探头，10 kΩ（25 °C）

5 V +

传感器电源： 5 V DC / 15 mA，过载保护约 150 mA

DI1, DI2, DI3

恒定电流最低 1 mA 15 V DC 时清洗电流 100 mA

开：RIL < = 300 Ω 关：RIH > = 3.5 k Ω

C1-NO1

线圈与触点间强化绝缘（过电压类别II）常开：3 A GP，2.2 FLA/13.2 LRA，1/6 hp，PD 220 VA，250 V AC，100 k 常开：3 FLA/18 LRA，1/10 hp，PD 150 VA，125 V AC，100 k 常闭：3 A 通用，250 V AC，100 k

步进阀: A1, A2, A3, A4

双极和单极步进电机输出：

- 丹佛斯 ETS / KVS / ETS C / KVS C / CCMT 2 – CCMT 42 / CTR 阀门(绿色，红色，黑色，白色）

- ETS6 / CCMT 0 / CCMT 1(黑色，红色，黄色，橙色）

其他阀门:

- 速度 10 – 400 pps

- 驱动模式 1/8 微步

- 最大峰值相位电流：1.2 A (848 mA RMS）

- 最大驱动电压 40 V

- 最大输出功率 12 W

VBATT：18 – 24 V DC（建议 24 V DC）：

– 最大电池电流：18 V 时为 850 mA – 电压低于 16 V DC、高于 27 V DC 时将触发电池报警

CAN - RJ

RJ连接器直接连接并提供 MMI

DKRCC.PI.RS0.B4.41 | 2

Danfoss

般特点及警告

塑料外壳

- 符合EN 50022 要求的 DIN 滑轨安装

-IEC 60695-11-10 规定的自熄 V0 及IEC 60695-2-12 规定的 960 °C 下灼热丝/热丝测试

- 球压测试：IEC 60730-1 规定的 125 °C。泄漏电流：大于等于 IEC 60112 规定的 250 V

其他特点

- 工作条件 CE：-20T60，90% RH 非冷凝

- 存储条件：-30T80，90% RH 非冷凝

- 集成到 I 级和 / 或 II 级家用电器

- 防护等级：产品为 IP20，只有前盖板为 IP40

- 绝缘部分电应力时间：长

- 适用于一般污染环境

- 耐热和耐火类别： D

- 电压冲击抗扰：II 类

- 软件等级与结构：A 级

符合 CE 本产品符合下列欧盟标准：

- 低电压指令： 2014/35/EU

- 电磁兼容性（EMC）： 2014/30/EU 以及下列规范：

-EN61000-6-1，EN61000-6-3（住宅、商业和轻工业环境抗扰度）

-EN61000-6-2，EN61000-6-4（工业环境抗扰度和排放标准）

-EN60730（家庭应用和类似用途自动电气控制）

一般警告

- 用于本手册所述之外的用途被视为不正确，而且不被制造商许可。

- 确认装置的安装与工作条件是否符合手册中的规定，特别是涉及电源电压和环境条件的情况。

- 本装置包含带电部件。因此，所有检修与维护作业必须由具备资质的人员执行。

- 本装置不得作为安全装置使用。

- 由于错误使用本装置而产生的人员受伤或产品受损责任将由用户独自承担

安装警告

- 建议安装位置：垂直

- 安装时必须遵守当地的标准和法规

- 在处理电气连接之前，断开装置主电源

- 对装置执行任何维护作业前，断开所有电气连接

- 为安全起见，装置必须安装在接线板内部，不接受带电零件

- 请勿将装置暴露于持续喷水或相对湿度大于 90%的环境。

- 避免暴露于腐蚀性或污染气体、自然元素、存在爆炸物或易燃气体混合物的环境、灰尘、剧烈振动、与高湿度环境相结合

可能导致冷凝的环境温度大幅快速波动、强烈磁和/或射频干扰（例如，发射天线）

- 连接负载时，必须知道每个继电器和连接器的最大电流

- 使用适合对应连接器的电缆头。拧紧连接器螺丝后，轻微拉动电缆，检查紧密性

- 使用合适的数据通信电缆。关于需要使用的电缆类型以及安装建议，请参阅 EKE 产品样本

- 尽量缩短探头和数字输入电缆的长度，避免旋绕在电源装置周围。与电感负载和电源电缆隔离，以免发出电磁噪音

- 避免接触或几乎接触安装在接线板上的电子部件，以免发生静电放电

产品警告

• 24 V AC 电源使用 II 类变压器。

• 任何 EKE 输入与主电源电压相连都会永久损坏控制器。

• 备用电池端子不会为相连的装置充电。

• 备用电池－如果控制器失去电源电压，备用电池电压将关闭步进电机阀门。

• 切勿将外部电源与数字输入 DI 端子相连，以免损坏控制器。

320.10

80G320.10

DKRCC.PI.RS0.B4.41 | 3

DIN 滑轨安装 / 拆卸只需将装置卡扣到位，并用挡块固定以防滑动，便可将装置安装在 35 MM DIN 滑轨上。轻轻拉动位于壳体底座的箍筋便可拆卸装置。

连接概述: EKE 1A

“点击”

COM

模拟/ 数字输入T

ANALOG / DIGITAL INPUT

5V+

DI2

DI1

5V+

DI2

DI1

Danfoss

80G312.01

–/~

COM

AI4

AI3

COM

AI4

AI3

COM

5V+

DI2

DI1

COM

AI4

Superheat controller

过热度控制器

EKE 1A - 080G5300

+/~

GND

Bat+A1A2B1B2

CAN - RJ

CAN RJ

AI2

DI3

COM

AI2

DI3

COM

CAN RJ

AI3

AI2

DI3

COM

NO1C1NC1

–/~

+/~

GND

Bat+A1A2B1B2

PWR 24V Vbat STEPPER VALVE DIGITAL OUTPUT

步进阀数字输出

NO1C1NC1

DKRCC.PI.RS0.B4.41 | 4

连接概述 EKE 1A

压力传感器-

比例型 0.5 – 4.5 V

例如 AKS 32R

主控制器

MMIGRS2 显示器

CAN RJ

080G0072（可选）

AKS 电缆连接

060G1034

DI2

COM

DI1 (开/关)

COM

5V+

DI2

DI1

5V+

DI2

DI1

COM

AI4 (电压)

AI4

AI3

AI4

AI3

NTC (S2)

AI2

DI3

CANbus

080G0075 （可选）

CAN RJ

COM

MMIMYK

网关

24 V AC

± 20%

电源

– +

24 V DC

± 20%

Danfoss

80G311.10

–/~

2.5 A

T 保险丝

（可选）

ETS6 阀门

ETS / KVS Colibri ® CCMT/CTR 阀门

COM

5V+

COM

5V+

Superheat controller

过热度控制器

EKE 1A - 080G5300

–/~

+/~

GND

–/~

+/~

GND

+/~

GND

Bat+A1A2B1B2

GND

Bat+A1A2B1B2

18 V

备用电池（可选）

DI2

DI1

COM

AI4

DI2

DI1

COM

AI4

Bat+A1A2B1B2

橙色黄色红色

白色黑色红色

CAN RJ

CAN RJCAN RJ

AI3

AI2

DI3

COM

AI3

AI2

DI3

COM

NO1C1NC1

继电器

常开或常闭

（可选）

KoolProg PC 工具

C1 NC1

Power

C1 NO1

Power

黑色

绿色

开/关

电磁阀

报警

DKRCC.PI.RS0.B4.41 | 5

84N365.11

传感器安装：温度传感器

Danfoss

60G496.11

导热膏

重要说明

• 将传感器安装在干净的无漆表面上。

• 切记使用导热膏，并对传感器进行隔热处理。

• 为了精确测量，传感器距离蒸发器出口最大 5 CM。

压力传感器

蒸发器出口

Danfoss

Danfoss 84N403.10

蒸发器

Danfoss

84N366.12

Close to the

接近蒸发器

evaporator

12 - 16 mm

• 压力传感器的安装并不太重要。但是，压力传感器应接近温度传感器，正好在蒸发器之后，并且头部垂直朝上。最好选择平均负载为全量程 40 – 60% 的压力传感器。

• 最多允许 5 个 EKE 共享比率电压压力传感器的输出信号。- 为了正确连接所有装置，所有三线（GND，5V 和传感器信号输出）必须与每个装置相连。

/2 - 5/8 in.

/4 - 7/8 in.

18 - 22 mm

1 - 1

/8 in.

25 - 35 mm

/8 in. and higher

及更大

35 mm and higher

及更大

电源

• 允许在 EKE 控制器内共享电源。

• 建议不要接反电源连接电缆极性。常用电源的选择取决于共享和阀门的使用总数量。

EKE EKE EKE

CAN RJ

–/~

COM

5V+

D–D+RGND

COM

5V+

Danfoss

80G295.10

+/~

–/~

+/~

GND

–/~

+/~

GND

CAN RJ

DI2

DI1

COM

AI4

AI3

AI2

DI3

COM

DI2

DI1

COM

AI4

AI3

AI2

DI3

COM

Superheat controller

过热度控制器过热度控制器

EKE 1x - 080G5xxx

Bat+A1A2B1B2

NO1C1NC1

Bat+A1A2B1B2

NO1C1NC1

D–D+RGND

–/~

COM

+/~

GND

+/~

GND

5V+

DI2

DI1

COM

AI4

5V+

DI2

DI1

COM

AI4

Superheat controller

EKE 1x - 080G5xxx

Bat+A1A2B1B2

CAN RJ

AI3

AI2

DI3

COM

AI3

AI2

DI3

COM

NO1C1NC1

电源

CAN RJ

DI2

DI1

COM

AI4

AI3

AI2

DI2

DI1

COM

AI4

AI3

AI2

Superheat controller

过热度控制器

EKE 1x - 080G5xxx

Bat+A1A2B1B2

CAN RJ

DI3

COM

DI3

COM

NO1C1NC1

D–D+RGND

–/~

COM

5V+

COM

5V+

+/~

GND

+/~

GND

DKRCC.PI.RS0.B4.41 | 6

继电器输出 EKE 1A 配有 1 个继电器输出：

• 单刀双掷型继电器。数字输出可用于连接电磁阀或报警器。

• 继电器不能用于直接连接电容负载，例如 LED 和 EC 电机开/关控制。

开关电源的所有负载必须与合适的接触器或类似的装置相连。

电缆长度 EKE 控制器支持以下最大电缆长度。

电缆长度

[M] [MM]

模拟输入（电流 / 电压）温度传感器步进阀连接电源数字输入数字输出数字 MMI CAN RJ 上最大值 3 M –

电缆与接线

• 控制器与阀门之间的电缆最大距离取决于许多因素，例如屏蔽电缆/无屏蔽电缆，电缆使用的电线尺寸，控制器输出功率，电磁兼容性（EMC）等。

• 保持控制器和传感器接线与主电源接线隔离。

• 使用超过规定长度的电线连接传感器可能会降低测量值的准确度。

最大值 10 0.14 / 1.5 最大值 10 -

最大值 30 0.14 / 1.5

最大值 5 M 0.2 / 2.5

最大值 10 0.14 / 1.5

– 0.2 / 2.5

电线尺寸最小值 / 最大值

警告传感器和数字输入电缆尽量与连接负载的电源电缆隔离（至少 10 CM），以免发生电磁干扰。切勿将电源电缆和探头电缆敷设在同一根导线管内（包括接线板内的导线管）。

DKRCC.PI.RS0.B4.41 | 7

步进电机输出-

• 所有阀门均为双极模式驱动，电源为 24V，斩波控制电流（电流驱动器）。-

• 步进电机连接到“步进阀门”端子（见端子分配），带标准 M12 连接电缆。

• 要配置不同于丹佛斯步进电机阀门的步进电机阀门，必须按照阀门配置版块所述设置正确的阀门

参数（详情请参阅手册）。

• EKE 1A 默认阀门设置为：无。

• 正确的阀门参数必须如“阀门配置”所示，即参数 I067。阀门类型概述参见“参数识别”版块。

阀门电缆连接

ETS Colib ri / KVS Coli bri/ ETS / K VS / CCM / CCMT / CTR

丹佛斯 M12 电缆

ETS/K VS / CCM 插脚 3 4 1 2 ETS COLIBRI/KVS COLIBRI /CCMT/CTR/ 插脚 A1 A2 B1 B2

EKE 端子 A1 A2 B1 B2 上表采用的插脚如产品样本所示。

ETS 6

电线颜色橙色黄色红色黑色灰色 EKE 端子 A1 A2 B1 B2

丹佛斯步进电机阀门 M12 长电缆指南

• 长电缆会导致性能下降。

• 您可以通过改变阀门驱动器的设置来克服性能下降问题。- 本指南基于与丹佛斯标准步进电机电缆类型相同的电缆类型。

EKE 控制器和步进电机阀门之间的建议电线尺寸和电缆距离。

电缆长度

电线直径

M12 长电缆参数设置。

产品

ETS 12C - ETS 100C KVS 2C - KVS 5C

ETS 12.5 - ETS 4 00 KVS 15 - KVS 42 CTR 20 CCMT 2 - CCMT 8 CCM 10 - CCMT 40

ETS 6

CCMT 0

CCMT 1

CCMT 16 - CCMT 42

0 m – 15 m 电缆 15 m – 30 m 电缆 30 m – 50 m 电缆

使用默认值

1 m – 15 m 15 m – 30 m 30 m – 50 m

0.52 / 0.33 MM (20 / 22 AWG)

白色黑色红色绿色

未连接

0.33 MM (20 AWG)

0.82 MM (18 AWG )

更新下列参数

I028 阀门驱动电流= 925MA 峰值

I028 阀门驱动电流= 200MA 峰值

I028 阀门驱动电流= 1000MA 峰值

I065 阀门负载循环= 90%

I028 阀门驱动电流= 300MA

峰值

I028 阀门驱动电流= 270MA 峰值I028 阀门驱动电流= 350MA

峰值

I028 阀门驱动电流= 270MA 峰值I028 阀门驱动电流= 350MA

峰值

I028 阀门驱动电流= 400MA 峰值I028 阀门驱动电流= 500MA

峰值

I028 阀门驱动电流= 450MA 峰值I028 阀门驱动电流= 500MA

峰值

DKRCC.PI.RS0.B4.41 | 8

80G296B

LED 指示灯显示

(A) 两个 LED 状态指示灯指示运行状态

• 绿灯常亮 = 电源开启

• 绿灯闪烁 = 数据传输 / 初始化

• 红灯闪烁 = 报警 / 故障

(B) 两个 LED 状态指示灯指示阀门运转情况

(A)

(B)

用户界面

EKE 1A 可使用以下用户界面之一进行设置：

1.丹佛斯 KOOLPROG 软件

2.丹佛斯 MMIGRS2 外部显示器。

KoolProg

KOOLPROG 是一款快速便捷配置 EKE 控制器的软件工具。它可以在线更改参数配置，将设置复制到多个控制器，监控输入/输出的实时状态，并通过图形趋势工具快速分析控制器行为及程序模式。

KoolProg 软件可在以下网址免费下载: http://koolprog.danfoss.com. KoolProg 需要一个连接电脑的网关（代码 080G9 711）。

• 红灯闪烁 = 阀门关闭

• 红灯常亮 = 阀门全关

• 绿灯闪烁 = 阀门开启

• 绿灯常亮 = 阀门全开

• 绿灯与红灯同时闪烁 = 阀门相关报警-

CANRJ

EKE

电源

.10

Danfoss

网关

电缆支架

USB

重要说明！

为了保证 USB 与主机装置（例如，工业电脑）可靠连接，您必须：

• 使用一条端接电线将端子 R 和 H 连接到 MMIMYK CAN 端口。

• 使电缆支架靠近 MMIMYK，保持 USB 接头牢固固定。

• 保持 USB 电缆长度小于 1 M。

• 在远离噪声源（逆变器、电机、接触器等）处放置 MMIMYK，并敷设 USB 电缆。

DKRCC.PI.RS0.B4.41 | 9

丹佛斯 MMIGRS2 显示器

连接外部 MMIGRS2 显示器 MMIGRS2 显示器可用于设置 E KE 1A。显示器不仅可以用于设置必要的参数，而且在运行期间可以作为外部显示器显示阀门开度、过热度等重要参数。

重要说明：

• 控制器与显示器在 CAN RJ 上的最大距离为 3 M。

• 为了预防电气噪音，在 CAN R 与 CAN H 之间使用一条电线进行端接。

• 电缆两端均需要端接，以确保可靠通信。

MMIGRS2 （后视图）

COM

5V+

COM

5V+

Superheat controller

EKE 1A - 080G5300

–/~

+/~

GND

–/~

+/~

GND

DI2

DI1

COM

AI4

DI2

DI1

COM

AI4

过热度控制器

Bat+A1A2B1B2

ACCCBI080G0075

CAN RJ

AI3

AI2

DI3

COM

AI3

AI2

DI3

COM

MMIGRS2

Danfoss

80G313.10

NO1C1NC1

电缆长度小于 3 米 RJ CAN 连接器

MMIGRS2 （前视图）

控制器名称

主要读数

运行状态蒸发温度阀门开度 S2 温度

电缆长度大于 3 米（仅限 EK E 1C）

Danfoss

34G306.11

电源双向屏幕连接器 CANBUS 网络 4 向屏幕连接器

上

排出 / 取消

右左输入下

主屏幕

导航帮助

报警指示器

参照点

S3 - S4

介质温度

DKRCC.PI.RS0.B4.41 | 10

设置向导

初次设置控制器配置向导。MMIGRS2 外部显示器和 KOOLPROG 软件均提供设置向导。

通电

设置向导尚未完成

设置向导已在早前完成

按住回车键

状态菜单

二维码

控制器信息

详细状态

SH 趋势 25 分钟

显示屏

主菜单

EKE 向导配置

Danfoss 80G294.12

设置向导

密码：调试 300 服务 200

每日 100

退出

设置向导已完成

设置和检修

参考

控制器

除霜

报警配置

输入输出配置

显示屏

通信

维修

设置向导

控制器名称

通过 MMIGRS2 显示器进行初次启动（设置向导）控制器做好所有连接后，便可执行初次启动。接通电源后，丹佛斯标识将出现 5 秒。设置向导将会开始运行。工作流程为：A.语言选择；B.应用选择；C.输入配置；D.输出配置。使用设置向导时，重复下列顺序设置所有参数：

a. 从设置和检修，选择相关参数 b. 按下回车键，突出第一个选项 c. 使用上/下键滚动到您想要的选项 d. 如果选定的默认值可以接受，则按向下键继续下一个设置。否则，按回车键设置您的选择 e. 通过向下键滚动到下一个参数（重复顺序 A.到 E.）

注:

• 如果您没有足够的信息完成向导，则保留其默认值。为了生成所需的信息，- 您可以使用丹佛斯 COOLSELECTOR2 软件计算运行条件和同一工作点的阀门开度。

• 设置向导只涉及最重要的参数。如果需要启用其他功能（例如，报警设置、MOP/LOP 等），-

必须在设置向导完成后单独配置。 KOOLPROG PC 工具中也提供设置向导。工作程序与上述 MMIGRS2 显示器的工作流程相同。-

如需了解详情，请参阅 EKE 产品样本。

DKRCC.PI.RS0.B4.41 | 11

参数选择快速向导

除设置向导外，用户还可以使用下列说明快速设置一般应用的参数。

驱动器控制器

启动：主开关 = 关

选择阀门类型

驱动器 – 控制器

模拟信号类型例如 1- 5 V / 0 - 10 V。参数

I033 驱动器参考配置， I034 外部参考低电压， I035 外部参考高电压

应用模式

选择制冷剂

选择温度传感器

选择压力传感器

确定最小/最大压力

选择过热度控制

设置最小/最大参考值

更改设置前确保主开关关闭。设置将取决于系统要求。参数： R012 主开关

选择预定义丹佛斯阀门类型 ETS，ETS C，K VS，- KVS C，CCM，CCM T，CTR，或用户自定义。参数： I067 阀门配置

选择你想要如何使用 EKE：驱动器或过热度控制器。参数：R102 工作模式

选择预定的制冷剂。参数：O030 制冷剂

选择温度传感器类型：EKS,-ACCPBT,-MBT,-Sensata 112 CP, -总线共享参数：I082-- -S2-传感器。检查其他传感器的参数列表

选-择-压力传感-器-类- –AKS- 32R,-ACCPB P-比率电压

S en sa ta -112 CP, -O EM -比率电压,-NSK ,AKS32 1-5 V,OEM-电压

共享-参数：I086---Pe-传感器。检查其他传感器的参数列表。

确定压力传感器最小和最大压力（BARG）。参数： O020 - Pe 最小值，O021 Pe 最大值，检查其他传感器的参数列表。

选择应用控制型 SH 控制。1：MSS，2：LOADAP，- 3：固定，4：D ELTA SH。参数：N021 SH 参考模式。

为选定的控制设置最小/最大过热度参考值。参数 N009 SH 最大值，N010 - SH 最小值。

选择其他功能

结束：主开关 = 开

可选－强制启动，MOP，LO P，报警，恒温功能。详情请查看参数列表。

切记打开主开关。参数 R012 主开关。

DKRCC.PI.RS0.B4.41 | 12

EKE 1A – 常用参数识别

参默认描述

R012 主开关 0 0 = 调节关 | 1 = 调节开 R102 工作模式 0 0 = 过热度控制 | 1 = 阀门驱动器

I033 驱动器参考配置 -

I034 外部参考低电压 0 范围 0 – 10 V。与 I033一起使用 I035 外部参考高电压 10 范围 0 – 10 V。与 I033一起使用

I067 阀门配置 0

O030 制冷剂 0

I082 传感器配置 0 0 =-未定义-1 = EKS 221 | 2 = ACCPBT NTC10 K | 3 = MBT 153 10 K-| 4 = 112CP

I086 压力传感器配置 0

O020 压力传感器最小压力 (in bar g) -1 定义压力范围，单位 BAR（表压） O021 压力传感器最大压力 (in bar g) 12 定义压力范围，单位 BAR（表压）

0 = 电压显示开度 | 1 = 电流显示开度 | 2 = MODBUS显示开度| 3 = Modbus 显示步数

0 = 无阀门， 1 = 用户自定义 2 = ETS 12C, 3 = ETS 24C , 4 = ETS 25C, 5 = ETS 50C , 6 = ETC 100C 7 = ETS 6, 8 = ETS 12.5, 9 = ETS 25, 10 = ETS 50, 11 = E TS 100, 12 = ETS 2 50, 13 = ETS 400 14 = KVS 2C , 15 = KVS 3C, 16 = K VS 5C 17 = KVS 15, 18 = KVS 42 19 = CCMT 0, 20 = CCMT 1 21 = CCMT 2, 22 = CCMT 4, 23 = CCMT 8, 24 = CCMT 16, 25 = CCMT 24, 26 = CCMT 30, 27 = CCMT 42 28 = CCM 10, 29 = CCM 20, 30 = CCM 30, 31 = CCM 40 32 = CTR 20

0 = 未定义 9 = R500 18 = R402A 27 = R600a 36 = XP10

1 = R12 10 = R503 19 = R404A 28 = R744 37 = R407F

2 = R22 11 = R114 20 = R407C 29 = R1270 38 = R1234ze

3 = R134A 12 = R142b 21 = R407A 30 = R417A 39 = R1234yf

4 = R502 13 = R User 22=R407B 31 = R422A 40 = 448A

5 = R717 14 = R32 23 = R410A 32 = R413A 41 = 449A

6 = R13 15 = R227 24 = R170 33 = R422D 42 = 452A

7 = R13b1 16 = R401 25 = R290 34 = 427A

8 = R23 17 = R507 26 = R600 35 = R438A

N021 SH 参考模式 2 0 = 固定设置点| 1 = LOADAP | 2 = MSS | 3 = DELTA 温度 N107 SH 固定设置点 ( K) 7 范围 2 – 40 K N009 SH 最大值 ( K) 9 范围 4 – 40 K N010 SH 最小值 ( K) 4 范围 2 – 9 K N116 SH 参考 DELTA 温度系数

（%）

65 范围 20 – 100

关于详细参数列表及说明，请查看 EKE 产品样本。

DKRCC.PI.RS0.B4.41 | 13

敬请注意

DKRCC.PI.RS0.B4.41 | 14

Danfoss EKE 1A Installation guide [zh]

Specifications and Main Features

Frequently Asked Questions

User Manual
