Danfoss EKC 414A1 Instructions For Use Manual

RI8JN253 05-2005

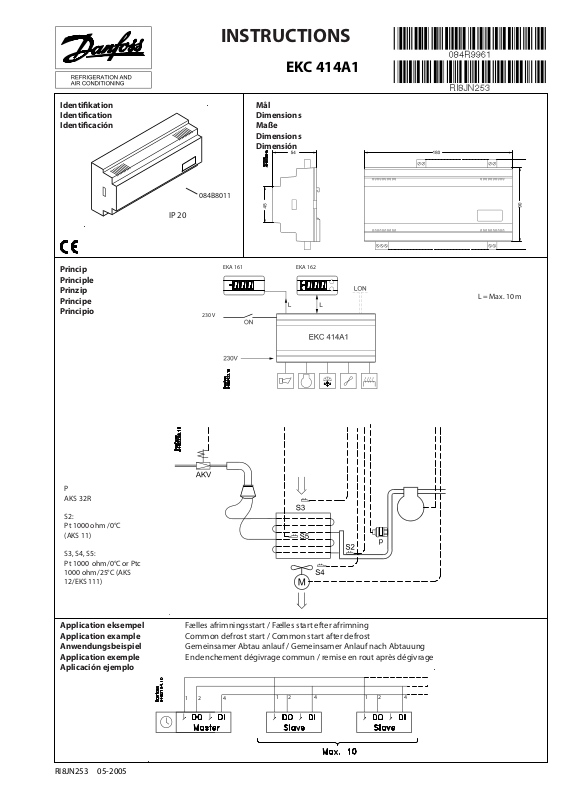

INSTRUCTIONS

EKC 414A1

Fælles afrimningsstart / Fælles start efter afrimning Common defrost start / Common start after defrost Gemeinsamer Abtau anlauf / Gemeinsamer Anlauf nach Abtauung Enclenchement dégivrage commun / remise en rout après dégivrage

Identiﬁkation Identiﬁcation Identiﬁcación

Application eksempel Application example Anwendungsbeispiel Application exemple Aplicación ejemplo

P AKS 32R

S2: Pt 1000 ohm /0°C (AKS 11)

S3, S4, S5: Pt 1000 ohm/0°C or Ptc 1000 ohm/25°C (AKS 12/EKS 111)

Princip Principle Prinzip Principe Principio

IP 20

1 2 4

L = Max. 10 m

1 2 4

084B8011

230 V

EKA 161 EKA 162

Mål Dimensions Maße Dimensions Dimensión

2 Instructions RI8JN253 © Danfoss 05/2005 EKC 414A1

(Max. 1 AKV)

max. 6 (3) A

Tilslutning

Connection

AKS 32R: 1= Sort/Black/noir/negro 2= Blå/Blue/bleu/azul 3= Brun/Brown/brun/marrón

Nødvendige tilslutninger

11-12 Pt 1000 ohm føler. Kølemiddel afgang (S2) 13-14 Lufttemperaturføler før fordamperen (S3) 15-16 Lufttemperaturføler efter fordamperen (S4)

Det er applicationbestemt om enten S3 eller S4 eller begge monteres.

S3, S4 og S5 kan enten være Pt 1000 ohm eller Ptc 1000 ohm, men de skal alle være af samme type.

20 - 22 Signal fra tryktransmitter type AKS 32R 23 - 24 Forsyningsspænding 230 V 50/60 Hz 25, 26 Beskyttelsesjord 27 - 28 Ekspansionsventil type AKV (230 V d.c.) Der må ikke monteres en afbryder i forsyningen til AKV ventilen 40 - 41 230 V indgangssignal til start/stop af reguleringen (tilslutningen kan udelades med indstilling i o29).

Applicationbestemte tilslutninger

1 - 2 Udgangssignal på klemme 2 hvis der er koordineret afrimning

med ledningsforbindelser 3 - 4 Indgangssignal fra en kontaktfunktion eller signal på klemme 4 hvis der er koorieneret afrimning med ledningsforbin

delser D1 Mulighed for at tilslutte et eksternt display type EKA 161 D2 Mulighed for at tilslutte et eksternt display med betjeningsknapper type EKA 162 17-18 Afrimningsføler på fordamperen (S5) (føleren kan enten være Pt 1000 ohm eller Ptc 1000 ohm.) 29 - 31 Alarmrelæ

Der er forbindelse imellem 29 og 31 i alarmsituationer, og når

regulatoren er spændingsløs. 32 - 33 Kompressorrelæ 34 - 35 Afrimningsrelæ 36 - 37 Ventilatorrelæ 38 - 39 Lysrelæ

Der er forbindelse imellem 38 og 39, når der reguleres under

dagdrift. 43 - 44 Datakommunikation

Det er

vigtigt at installationen af datakommunikationskablet udføres korrekt. Se separat litteratur nr. RC.8A.C... Gateway AKA 243B skal være version 5.3x eller nyere. Trådkontakten til venstre for klemme 43 vil terminere med 120 ohm i lukket position

Kantvarmerelæ: Hvis der er krav om et kantvarmerelæ kan enten alarmrelæet, kompressorrelæet eller lysrelæet ændres tiil denne anvendelse. Ændringen skal ske vi en indstilling i o68.

Necessary connections

11-12 Pt 1000 ohm sensor. Refrigeration outlet (S2) 13-14 Air temperature sensor before evaporator (S3) 15-16 Air temperature sensor after evaporator (S4)

It is application determined whether S3 or S4 or both has to be mounted.

S3, S4 and S5 may either be Pt 1000 ohm or Ptc 1000 ohm, but they must all be of the same type.

20 - 22 Signal from pressure transmitter type AKS 32R 23 - 24 Supply voltage 230 V 50/60 Hz 25, 26 Protective earth connection 27 - 28 Expansion valve type AKV (230 V d.c.)

No switch must be mounted in the supply voltage to the

AKV valve 40 - 41 230 V signal for start/stop of regulation (the connection can be left out with setting in o29).

Application dependent connections

1 - 2 Output signal on terminal 2, if there is coordinated defrost

with cable connections

3 - 4 Input signal from a contact function or signal on terminal 4, if

there is coordinated defrost with cable connections D1 Possibility of connecting an external display type EKA 161 D2 Possibility of connecting an external display with operating

knobs type EKA 162 17-18 Defrost sensor on the evaporator (S5). (The sensor can either

be Pt 1000 ohm or Ptc 1000 ohm) 29 - 31 Alarm relay

There is connection between 29 and 31 in alarm situations

and when the controller is de-energised 32 - 33 Compressor relay 34 - 35 Defrost relay 36 - 37 Fan relay 38 - 39 Light relay

There is connection between 38 and 39 when control per

formed during day operation 43 - 44 Data communication

It is important that the installation of the data communi-

cation cable be done correctly. Cf. separate literature No.

RC8AC...

Gateway AKA 243B must be version 5.3x or newer version.

The wire switch to the left of terminal 43 will terminate with

120 ohm in closed position.

Rail heat relay:

If a rail heat relay is required, either the alarm relay, compres

sor relay or light relay can be changed for this application. The change takes place via a setting in o68.

Data communication

EKC 414A1 Instructions RI8JN253 © Danfoss 05/2005 3

Raccordements

Anschlüsse

Notwendige Anschlüsse

11-12 Pt 1000 Ohm Fühler. Kältemittelausgang (S2) 13-14 Lufttemperaturfühler vor dem Verdampfer (S3) 15-16 Lufttemperaturfühler nach dem Verdampfer (S4)

Es ist Anwendungsbestimmt ob entweder S3 oder S4 oder beide montiert werden.

S3, S4 und S5 können entweder Pt 1000 Ohm oder Ptc 1000 Ohm sein, aber sie müssen alle vom gleichen Typ sein.

20 - 22 Signal von Druckmessomformer Typ AKS 32R 23 - 24 Versorgungsspannung 230 V 50/60 Hz 25, 26 Erdungsklemme 27 - 28 Expansionsventil Typ AKV (230 V d.c.)

In die Versorgung des AKV-Ventils darf kein Schalter montiert

werden. 40 - 41 230 V Eingangssignal für Start/Stop der Regelung (der Anschluss kan unterlassen werden mit Einstellung in o29).

Anwendungsbestimmte Anschlüsse

1 - 2 Ausgangssignal an Klemme 2 wenn koordinierte Abtauung mit

Leitungsverbindungen

3 - 4 Eingangssignal von ein Kontaktfunktion oder Signal an Klemme

4 wenn koordienerte Abtauung mit Leitungsverbindungen

D1 Möglichkeit für Anschluss vom Externen Display von Typ EKA

161

D2 Möglichkeit für Anschluss vom Externen Display mit Bedienung

stasten Typ EKA 162 17-18 Abtaufühler am Verdampfer (S5) (Der Fühler kann entweder en Pt 1000 Ohm oder Ptc 1000 Ohm

sein.) 29 - 31 Alarmrelais

Es besteht eine Verbindung zwischen 29 und 31 in Alarmsitu-

ationen, und wenn der Regler Spannungslos ist. 32 - 33 Verdichterrelais 34 - 35 Abtaurelais 36 - 37 Lüfterrelais 38 - 39 Lichtrelais

Es besteht eine Verbindung zwischen 38 und 39, wenn während

Tagesbetrieb geregelt wird 43 - 44 Datenkommunikation

Bitte beachten, dass die Installation des Datenkommunikation

skabels korrekt vorgenommen wird. Siehe separate Literatur Nr. RC.8A.C... Gateway AKA 243B muss version 5.3x oder höher sein. Der Drahtschalter links von Klemme 43 wird mit 120 Ohm in geschlossener Position terminieren.

Rahmenheizfunktion Besteht Bedarf für eine Rahmenheizung, lässt sich eines der folgenden Relais umkonﬁgurieren, um zur Rahmenheizfunktion benutzt zu werden. Die Umkonﬁgurierung kann entweder am Alarmrelais, Verdich

terrelais oder Lichtrelais erfolgen.

Raccordements nécessaires

Bornes : 11-12 Sonde Pt 1000 ohm. Sortie de réfrigérant (S2) 13-14 Sonde de température de l’air à l’entrée de l’évaporateur (S3) 15-16 Sonde de température de l’air à la sortie de l’évaporateur (S4)

L’installation de S3 ou de S4 ou des deux est choisie selon l’application. S3, S4 et S5 sont, au choix, des sondes Pt 1000 ohm ou Ptc 1000

ohm, mais doivent toutes être du même type. 20 - 22 Signal provenant du transmetteur de pression AKS 32R 23 - 24 Tension d’alimentation 230 V 50/60 Hz 25 - 26 Terre de protection 27 - 28 Détendeur AKV (230 V c.c.) L’installation d’un interrupteur sur la ligne d’alimentation du détendeur AKV est à proscrire 40 - 41 Signal d’entrée 230 V pour marche/arrêt de la régulation

(On peut déchoisir la connexion de réglage à o29).

Raccordements selon les applications

Bornes : 1 - 2 Signal de sortie sur la borne 2 en cas de dégivrage coordonné

avec ﬁls de connexion 3 - 4 Signal d’entrée provenant d’une fonction de contact ou signal

sur la borne 4 en cas de dégivrage coordonné avec ﬁls de con

nexion D1 Préparé pour le raccordement d’un aﬃcheur externe EKA 161 D2 Préparé pour le raccordement d’un aﬃcheur externe avec bou

tons de commande EKA 162 17-18 Sonde de dégivrage de l’évaporateur (S5) (peut être une Pt 1000 ohm ou une Ptc 1000 ohm) 29 - 31 Relais d’alarme Il y a liaison entre 29 et 31 en cas d’alarme et si le régulateur est hors tension. 32 - 33 Relais de compresseur 34 - 35 Relais de dégivrage 36 - 37 Relais de ventilateur 38 - 39 Relais d’éclairage

Il y connexion entre 38 et 39 en cas de régulation en régime de

jour. 43 - 44 Transmission de données Il est très important que l’installation du câble de transmission soit eﬀectuée correctement. Se reporter au document spéci ﬁque RC8AC.

La passerelle AKA 243B doit être de version 5.3x ou plus récente.

Le contact à ﬁl à gauche de la borne 43 est bouclé à 120 ohm en

position fermée

Relais cordons chauﬀants :

En cas de besoin d’un relais cordons chauﬀants, on peut modi

ﬁer soit le relais d’alarme, soit le relais du compresseur soit le relais d’éclairage pour cette fonction. Cette modiﬁcation est eﬀectuée par un réglage en o68.

4 Instructions RI8JN253 © Danfoss 05/2005 EKC 414A1

Conexión

Conexiones necesarias

11 - 12 Sensor Pt 1000 ohm. Salida del evaporador (S2) 13 - 14 Sensor de temperatura de aire antes del evaporador (S3) (retorno) 15 - 16 Sensor de temperatura de aire después del evaporador (S4) (impulsión)

El usuario determina si S3 ó S4 ó ambos tienen que ser montados.

S3, S4 y S5 podrían ser también Pt 1000 ohm ó Ptc 1000 ohm, pero todas del mismo tipo.

20 - 22 Señal del transductor de presión tipo AKS 32R 23 - 24 Suministro de tensión 230 V 50/60 Hz 25 - 26 Conexión a tierra 27 - 28 Válvula de expansión tipo AKV (230 V c.c.)

No deberá montarse ningún interruptor en la toma de

alimentación de la válvula AKV. 40 - 41 Señal 230 V para arranque/parada de regulación

(se puede evitar ésta conexión, programando en o29)

Conexiones que dependen de la aplicación

1 - 2 Señal de salida en terminal 2, si hay desescarche coordinado con

conexiones en cable

3 - 4 Señal de entrada desde la función de contacto ó señal en termi

nal 4, si hay desescarche coordinado con conexiones en cable D1 Posibilidad de conectar una pantalla externa tipo EKA 161 D2 Posibilidad de conectar una pantalla externa con botones de

operación tipo EKA 162 17-18 Sensor de desescarche en el evaporador (S5). (La sonda puede

ser una Pt 1000 ohm ó Ptc 1000 ohm) 29 - 31 Relé de alarma

En situaciones de alarma hay una conexión entre 29 y 31 y

cuando el controlador no tiene tensión 32 - 33 Relé de compresor 34 - 35 Réle de desescarche 36 - 37 Relé de ventilador 38 - 39 Relé de luz

Durante el funcionamiento de día, hay una conexión entre los

terminales 38 y 39 43 - 44 Comunicación de datos

Es importante que la instalación de comunicación de datos sea

correcta. Ver documentación No. RC8AC...

El gateway AKA 243B debe ser de la versión 5.3x ó posterior.

En el último equipo del cable de comunicación, en los pines

a la izquierda del terminal 43 se pondrá en cortocircuito una

resistencia de 120 ohm.

Resistencia anti-vaho:

Si se requiere un relé de resistencia anti-vaho, se puede conver-

tir alguno de los siguientes relés para ésta aplicación: relé de

alarma, compresor o iluminación. El cambio se realiza mediante

un ajuste en o68.

EKC 414A1 Instructions RI8JN253 © Danfoss 05/2005 5

Dansk

Betjeningen af regulatoren kan ske via datakommunikation eller fra et separat display.

Knapperne (kun på EKA 162)

Når du vil ændre en indstilling, vil de to knapper give en højere el

ler en lavere værdi alt efter hvilken knap, du trykker på. Men før du kan ændre værdien, skal du have adgang ind i menuen. Det får du ved at trykke på den øverste knap i et par sekunder — så kommer du ind i rækken med parameterkoder. Find den pa

rameterkode du vil ændre, og tryk så på begge knapper samtidig. Når du har ændret værdien, gemmer du den nye værdi ved igen at trykke på begge knapper samtidig.

Eller kort:

Giver adgang til menuen (eller udkoble en alarm)

Giver adgang til at ændre

Gemmer en ændring.

Temperaturindstilling

Når det er temperaturindstillingen, du vil ændre, skal du ikke ind i menuen. Tryk på begge knapper samtidig, og du får adgang til at ændre temperaturreferencen, når displayet svarer igen ved at blinke.

Tvangsstyring

Ud over den normale betjeningsmåde af regulatoren, kan du ud

føre en række tvangsstyringsfunktioner, som du starter således:

- Udkoble alarmrelæ / se alarmkode

• Tryk på den øverste knap

- Aﬂæse afrimningsstop temperatur

• Tryk på den nederste knap

- Manuel start eller stop af en afrimning

• Tryk på den nederste knap i 4 sekunder.

Eksempler på en anden måde:

Indstille temperaturen

1. Tryk på begge knapper samtidigt

2. Tryk på en af knapperne og vælg den nye værdi

3. Tryk igen på begge knapper for at afslutte indstillingen.

Indstille en menu

1. Tryk på den øverste knap til der vises en parameter

2. Tryk på en af knapperne og ﬁnd hen til den parameter, du vil

indstille

3. Tryk på begge knapper samtidig indtil værdien for parameteren

vises

4. Tryk på en af knapperne og vælg den nye værdi

5. Tryk igen på begge knapper for at afslutte indstillingen.

Betjening

Menuoversigt

SW = 1.0x

Funktion

Parameter

Min.

Max.

Fab. indstil.

Normal displayvisning

Viser temperaturen ved den valgte føler Visningen deﬁneres i O17

- °C

Hvis du vil se valgt afrimningsstop-tempera

turen, skal du trykke kortvarigt (1s) på den nederste knap no=der er ikke valgt stop på temperatur

- °C

Termostat

Diﬀerens

r01 0.1 K 10.0 K 2.0

Max. begrænsning af termostatens indstilling

stemperatur

r02 -49°C 50°C 50.0

Min. begrænsning af termostatens indstilling

stem-peratur

r03 -50°C 49°C -50.0

Temperaturenhed (°C/°F)

r05 °C °F 0/°C

Korrektion af signalet fra S4 (S

out

) r09 -10.0 K 10.0 K 0.0

Korrektion af signalet fra S3 (S

) r10 -10.0 K 10.0 K 0.0

Start/Stop af kølingen

r12 OFF ON OFF

Referenceforskydning under natdrift

r13 -20.0 K 20.0 K 0.0

Termostatfunktionen deﬁneres 1=ON/OFF, 2=Modulerende

r14 1 2 1

Deﬁnition og evt. vægtning af termostatfølere 100%=S4 (S

out

), 0%=S3 (Sin).

Termostattemperaturen kan ses i U17

r15 0% 100% 100

Tid imellem smelteperioder

r16 0 h 10 h 1

Smelteperiodens varighed

r17 0 min. 10 min. 5

Alarm

Alarmens forsinkelsestid

A03 0 min. 120 min 30

Forsinkelse på døralarm

A04 0 min. 90 min. 60

Forsinkelse under nedkøling

A12 0 min. 240 min 120

Høj alarmgrænse

A13 -50°C 50°C 5.0

Lav alarmgrænse

A14 -50°C 50°C -30.0 Indstilling af vægtningen imellem S3/S4, der skal benyttes af alarmfunktionen. Alarmtemperaturen kan ses i u57

A36 0% 100% 100

Kompressor

Min. ON-tid

c01 0 min 50 min 0 Min. OFF-tid

c02 0 min 50 min 0

Afrimning

Afrimnings-stoptemperatur

d02 0 25°C 6.0 Interval mellem afrimningsstarter

d03 OFF 48 h 8 Max. afrimningsvarighed

d04 0 180 min 45 Tidsforskydning på afrimningsindkoblinger ved opstart

d05 0 240 min 0

Afdrypningstid

d06 0 60 min 0 Forsinkelse på ventilatorstart efter afrimning

d07 0 60 min 0 Ventilator-starttemperatur

d08 -15 0°C -5.0 Ventilator indkoblet under afrimning (yes/no)

d09 no yes no Afrimningsføler 0=S4 (S

out

) , 1=S5 (S

def

), 2=Ingen. Der stoppes

på tid

d10 0 2 2

Afrimning ved opstart

d13 no yes no RTC modul (hvis installeret)

se evt. RTC instruktionen

t01

- t16

Indsprøjtningsfunktion

Max. værdi for overhedningsreferencen

n09 3.0 K 15.0 K 12.0 Min. værdi for overhedningsreferencen

n10 3.0 K 10.0 K 3.0 MOP-temperatur

n11 -50.0°C 15°C/oﬀ 15°C AKV-ventilens periodetid

Bør kun ændres af instrueret personale.

n13 3 sek. 6 sek. 6

Adaptiv reglering Bør kun ændres af instrueret personale.

n14 oﬀ on on

Gennemsnitlig åbningsgrad Bør kun ændres af instrueret personale.

n16 10 75 30.0

6 Instructions RI8JN253 © Danfoss 05/2005 EKC 414A1

Fabriksindstilling Hvis du får behov for at vende tilbage til de fabriksindstillede værdier, kan det ske således:

- Afbryd forsyningsspændingen til regulatoren

- Hold begge knapper inde samtidig med at du igen tilslutter forsyningsspændingen.

Opstartstid for signalsikkerhed Bør kun ændres af instrueret personale.

n17 5 70 30.0

Stabilitetsfaktor for overhedningsreguleringen. Bør kun ændres af instrueret personale.

n18 0 10 4

Tvangslukning. AKV-ventilen lukkes ved On

n36 OFF ON OFF

Ventilator

Ventilator stoppet ved udkoblet kompressor

F01 no yes no

Forsinkelse af ventilatorstop ved udkoblet kompressor

F02 0 min 30 min 0

Sikkerhedsfunktion. Ventilatoren stoppes, hvis S5 temperauren når op på denne værdi.

F04 -50.0 50.0/oﬀ 50.0

Diverse

Forsinkelse af udgangssignaler efter opstart

o01 0 sec. 600 sec 5

Digital indgangssignal (DI) deﬁneres: OFF=ikke anvendt, 1=Døralarm, 2=Afrimn

ingsstart, 3=Natdrift, 4=Ekstern start/stop, 5=Koordineret afrimning med ledningsforbindelser, 6= Dørfunktion

o02 OFF 6 0

Netværksadresse (område = 0-60)

o03 0 990 0

ON/OFF omskifter (service-pin meddelelse)

o04 OFF ON OFF

Adgangskode

o05 OFF 100 OFF

Anvendt følertype til S3, S4 og S5 (Pt / PTC)

o06 Pt Ptc 0/Pt

Indstil forsyningsspændingens frekvens

o12 50 Hz 60 Hz 50

Digitalt udgangssignal (DO) deﬁneres: 0=benyttes ikke. Koordineret afrimning med ledningsforbindel

ser: 1=Master, 2= Slave

o13 0 2 0

Max. standby-tid efter koordineret afrimning

o16 1 min 30 min 20

Display S4 % (S

out

) 0%=S3 (Sin) 100%=S4 (S

out

)

Displaytemperaturen kan ses i u56

o17 0% 100% 100

Manuel styring af udgange: OFF=Ingen overstyring 1: Kompressorrelæet er ON (kantvarmerelæ = ON) 2: Afrimningsrelæet er ON 3: Ventilatorrelæet er ON 4: Alarmrelæet er OFF (kantvarmerelæ = ON) 5: DO udgangen er ON 6: AKV udgangen er ON 7: Lysrelæet er ON (Kantvarmerelæ = ON) Når den manuelle stryring er afsluttet, skal indstillingen ændres til OFF.

o18 OFF 7 OFF

Tryktransmitterens arbejdsområde - min. værdi

020 -1 bar 5 bar -1

Tryktransmitterens arbejdsområde - max. værdi

021 6 bar 36 bar 12

Inject-ON deﬁnition Når On indgangen brydes, bliver kølingen stoppet. Her deﬁneres, hvordan ventilatorrelæet og alarmfunktionen skal agere: 1= Ventilatorrelæet=ON, Alarmovervågning aktiv 2= Ventilatorrelæet=OFF, Alarmovervågning aktiv 3= Ventilatorrelæet=OFF, Ingen alarmov

ervågning 4= Ventilatorrelæet=ON, Ingen alarmov

ervågning 5 til 8= som 1 til 4, men uden tilslutning på klemme 40-41.

o29 1 8 5

Kølemiddelindstilling 1=R12. 2=R22. 3=R134a. 4=R502. 5=R717. 6=R13. 7=R13b1. 8=R23. 9=R500. 10=R503. 11=R114. 12=R142b. 13=Brugerdeﬁneret. 14=R32. 15=R227. 16=R401A. 17=R507. 18=R402A. 19=R404A. 20=R407C. 21=R407A. 22=R407B. 23=R410A. 24=R170. 25=R290. 26=R600. 27=R600a. 28=R744. 29=R1270. 30=R417A

o30 0 30 0

Kantvarme under dagdrift Indstilling af ON periode i % af tiden i "o43"

o41 0% 100% 100

Kantvarme under natdrift Indstilling af ON periode i % af tiden i "o43"

o42 0% 100% 100

Kantvarme Periodetid for samlet On/oﬀ tid

o43 6 min 60 min 10

Kantvarmerelæ deﬁnition 0 = ingen kantvarmerelæ 1 = Alarmrelæ ændres til kantvarmerelæ 2 = Kompressorrelæ ændres til kantvarmerelæ 3 = Ingen funktion 4 = Ingen funktion 5 = Lysrelæ ændres til kantvarmerelæ

o68 0 5 0

Service

Følgende udlæsninger kan foretages via den til hørende parameter Afrimningsføleren S5 S

def

u09 °C

Status på DI-indgangen

u10

Afrimningstiden

u11 min.

Lufttemperaturen S3 (S

) u12 °C

Status på natdrift (on eller oﬀ)

u13

Status på ON-indgangen

u14

Status på DO-udgangen

u15

Lufttemperaturen S4 (S

out

) u16 °C

Termostattemperaturen

u17 °C

Termostatens indkoblingstid

u18 min.

Temperaturen ved S2

u20 °C

Overhedningen

u21 K

Overhedningsreferencen

u22 K

AKV-ventilens aktuelle åbningsgrad

u23 %

Fordampningstrykket

u25 bar

Fordampningstemperaturen

u26 °C

Vægtet S3/S4 temperatur der vises i displayet

u56 °C

Vægtet S3/S4 temperatur der anvendes af alarmfunktionen

u57 °C

EKC 414A1 Instructions RI8JN253 © Danfoss 05/2005 7

Regulatoren kan give følgende meddelelser:

E1 Fejlmeddelelser Fejl i regulatoren E4 Afbrudt afrimningsføler E5 Kortsluttet afrimningsføler E6 Skift batteri + kontrollér ur E7 Afbrudt S4 (S

out

) føler

E8 Kortsluttet S4 (S

out

)

E9 Afbrudt S3 (Sin) føler E10 Kortsluttet S3 (Sin) føler E15 Afbrudt S2 føler E16 Kortsluttet S2 føler E20 AKS 32R fejl

Alarmmeddelelser

Højtemperaturalarm

A2 Lavtemperaturalarm

A4 Døralarm

Funktionen "O16" er aktiveret under en koordin

eret afrimning

A10 Reguleringsproblem A11 Der er ikke valgt kølemiddel A45 Kølingen er stoppet (Main Switch)

Statusmeddelelser

Venter på at den koordinerede afrimning

afsluttes S2 Venter på at kompressor On-tid afsluttes S3 Venter på at kompressor Oﬀ-tid afsluttes

Afrimningssekvens. Fordamperen drypper af og

afventer, at tiden udløber

S10

Kølingen er stoppet med den interne eller

eksterne start/stop

S11 Termostaten er udkoblet S14 Afrimningssekvens. Afrimningen er igang

S15

Afrimningssekvens. Ventilatoren afventer, at

tiden udløber

S16 Kølingen er stoppet pga. åben ON indgang S17 Døren er åben. Indgangen DI er åben

S18 Smeltefunktionen er igang (kølingen er afbrudt)

S19 Modulerende termostatregulering S20 Nødkøling pga. følerfejl S22 Opstartsfase 2. Fordamperen fyldes S23 Adaptiv regulering

S24

Opstartsfase 1. Signalsikkerheden fra følerne

kontrolleres

S25 Manuel styring af udgange

S26 Der er ikke valgt kølemiddel

S31 Døren er åben og kølingen er stoppet

non Forsinkelser på udgange ved opstart

PS Password er påkrævet. Indstil password

8 Instructions RI8JN253 © Danfoss 05/2005 EKC 414A1

Operation of the controller can take place via data communication or from a separate display.

Operation

Menu survey

English

SW = 1.0x

Examples put in another way:

Set the temperature

1. Push the two buttons simultaneously

2. Push one of the buttons and select the new value

3. Push both buttons again to conclude the setting

Set a menu

1. Push the upper button until a parameter is shown

2. Push one of the buttons and ﬁnd the parameter you want to change

3. Push both buttons simultaneously until the parameter value is

shown

4. Push one of the buttons and select the new value

5. Push both buttons again to conclude the setting

The buttons (EKA 162 only)

When you want to change a setting, the two buttons will give you a higher or lower value depending on the button you are push

ing. But before you change the value, you must have access to the menu. You obtain this by pushing the upper button for a couple of seconds - you will then enter the column with parameter codes. Find the parameter code you want to change and push the two buttons simultaneously. When you have changed the value, save the new value by once more pushing the two buttons simultaneously. Or brieﬂy:

Gives access to the menu (or cutout an alarm)

Gives access to changes

Saves a change

Temperature setting

When it is the temperature setting you wish to change, do not enter the menu. Push both buttons simultaneously and you will be al

lowed to change the temperature reference when the display answers back by ﬂashing.

Forced control

In addition to the normal way of operating the controller you are now able to perform a number of forced control functions which

you start, as follows:

- Cut out alarm relay / check alarm code

• Push the upper button

- Read the defrost stop temperature

• Push the lower button

- Manual start or stop of defrost

• Push the lower button for four seconds

Function

Para meter

Min.

Max.

Factory settings

Normal display

Shows the temperature at the selected sensor Deﬁne view in O17

°C

If you wish to see selected defrost stop temperature, give the lower button a brief push (1 sec.) no= stop on temperature not selected

°C

Thermostat

Diﬀerential

r01 0.1 K 10.0 K 2.0

Max. limitation of thermostat’s setting tem

perature

r02 -49°C 50°C 50.0

Min. limitation of thermostat’s setting tem

perature

r03 -50°C 49°C -50.0

Temperature unit (°C/°F)

r05 °C °F 0/°C

Correction of signal from S4 (S

out

) r09 -10.0 K 10.0 K 0.0

Correction of signal from S3 (S

) r10 -10.0 K 10.0 K 0.0

Start/Stop of refrigeration

r12 OFF ON OFF

Reference displacement during night opera

tion

r13 -20.0 K 20.0 K 0.0

Deﬁne thermostat function 1=ON/OFF, 2=Modulating

r14 1 2 1

Deﬁnition and weighting, if applicable, of thermostat sensors 100%=S4 (S

out

), 0%=S3 (Sin). The thermostat temperature can be seen in U17

r15 0% 100% 100

Time between melt periods

r16 0 h 10 h 1

Duration of melt periods

r17 0 min 10 min. 5

Alarm

Alarm time delay

A03 0 min. 120 min 30

Door alarm time delay

A04 0 min. 90 min. 60

Time delay during cooling

A12 0 min. 240 min 120

High alarm limit

A13 -50°C 50°C 5.0

Low alarm limit

A14 -50°C 50°C -30.0 Setting of the weighting between S3/S4 to be used by the alarm function. The alarm temperature can be seen in u57

A36 0% 100% 100

Compressor

Min. ON-time

c01 0 min 50 min 0

Min. OFF-time

c02 0 min 50 min 0

Defrost

Defrost stop temperature d02 0 25°C 6.0 Interval between defrost starts

d03 OFF 48 h 8

Max. defrost duration d04 0 180 min 45 Time displacement of defrost cut-ins during start-up

d05 0 240 min 0

Drip-oﬀ time d06 0 60 min 0 Fan start delay after defrost

d07 0 60 min 0

Fan start temperature

d08 -15 0°C -5.0

Fan cut-in during defrost (yes/no)

d09 no yes no

Defrost sensor 0=S4 (S

out

) , 1=S5 (S

def

), 2=non. Stop on time

d10 0 2 2

Defrost at power up

d13 no yes no

RTC module (if installed) see RTC instructions

t01 to

t16

Injection control function

Max. value of superheat reference

n09 3.0 K 15.0 K 12.0

Min. value of superheat reference

n10 3.0 K 10.0 K 3.0

MOP temperature

n11 -50.0°C 15°C/oﬀ 15°C

AKV valve’s time period Should only be changed to OFF by trained staﬀ

n13 3 sec. 6 sec. 6

Adaptive control Should only be changed to OFF by trained staﬀ

n14 OFF ON on

EKC 414A1 Instructions RI8JN253 © Danfoss 05/2005 9

Average opening degree. Should only be changed by trained staﬀ

n16 10% 75% 30.0

Start-up time for signal reliability Should only be changed by trained staﬀ.

n17 5% 70% 30.0

Stability factor for superheat control. Changes should only be made by trained staﬀ

n18 0 10 4

Forced closing. AKV valve shut in pos. ON

n36 OFF ON OFF

Fan

Fan stop on compressor cut out

F01 no yes no

Delayed fan stop when compressor is cut out

F02 0 min 30 min 0

Safety function. The fan stops if the S5 tem

perature reaches this value

F04 -50.0

50.0/ oﬀ

50.0

Miscellaneous

Delay of output signal after start-up

o01 0 sec. 600 sec 5 Deﬁne digital input signal (DI: OFF=not used, 1=Door alarm, 2=defrost start, 3=Night operation, 4=External start/stop, 5 = Coordinated defrost with cable connections, 6 = door function

o02 OFF 6 0

Network address (range = 0-60) o03 0 990 0 ON/OFF switch (service-pin message)

o04 OFF ON OFF Access code

o05 OFF 100 OFF Used sensor type for S3, S4 and S5 (Pt / PTC)

o06 Pt Ptc 0/Pt Set supply voltage frequency

o12 50 Hz 60 Hz 50 Deﬁne digitalt output signal (DO: 0=not used Coordinated defrost with cable connections: 1=Master, 2= Slave

o13 0 2 0

Max. standby time after coordinated defrost

o16 1 min 30 min 20 Display S4 % (S

out

) 0%=S3 (Sin) 100%=S4 (S

out

)

The display temperature can be seen in u56

o17 0% 100%

100

Manual control of outputs: OFF=No override 1: Compressor reay is ON (railheat relay = ON) 2: Defrost relay is ON 3: Fan relay is ON 4: Alarm relay is OFF (Railheat relay = on) 5: DO output is ON 6: AKV output is ON 7: Light relay is ON (Railheat relay = on) When manual control is terminated, the set

ting must be changed to OFF

o18 OFF 7 OFF

Pressure transmitter working range – min. value

020 -1 bar 5 bar -1

Pressure transmitter working range – max. value

021 6 bar 36 bar 12

Inject-ON deﬁnition When the ON input is cut out refrigeration is stopped. Here you deﬁne how the fan relay and the alarm function are to act: 1 = Fan relay = ON, alarm monitoring active 2 = Fan relay = OFF, alarm monitoring active 3 = Fan relay = OFF, no alarm monitoring 4 = Fan relay = ON, no alarm monitoring 5 to 8= as 1 to 4, but without connection to terminal 40-41.

o29 1 8 5

Refrigerant setting 1=R12. 2=R22. 3=R134a. 4=R502. 5=R717. 6=R13. 7=R13b1. 8=R23. 9=R500. 10=R503. 11=R114. 12=R142b. 13=User deﬁned. 14=R32. 15=R227. 16=R401A. 17=R507. 18=R402A. 19=R404A. 20=R407C. 21=R407A. 22=R407B. 23=R410A. 24=R170. 25=R290. 26=R600. 27=R600a. 28=R744. 29=R1270. 30=R417A

o30 0 30 0

Rail heat during day operation. Setting of ON period in percentage of the time in ”o43”

o41 0% 100% 100

Rail heat during night operation. Setting of ON period in percentage of the time in ”o43”

o42 0% 100% 100

Rail heat Time period for the aggregate ON/OFF time

o43 6 min 60 min 10

Rail heat deﬁnition 0 = no rail heat relay 1 = alarm relay changed into rail heat relay 2 = compressor relay changed into rail heat relay 3 = no function 4 = no function 5 = light relay changed into rail heat relay

o68 0 5 0

Service

The following readouts can be performed via the belonging parameter Defrost sensor S5 S

def

u09 °C Status on DI-input u10 Defrost time

u11 min. Air temperature S3 (S

) u12 °C

Status on night operation (on or oﬀ)

u13

Status on ON-input

u14

Status on DO-output

u15 Air temperature S4 (S

out

) u16 °C

Thermostat temperature

u17 °C Thermostat cut-in time

u18 min. Temperature at S2

u20 °C Superheat

u21 K Superheat reference

u22 K AKV valve’s actual opening degree

u23 % Evaporating pressure

u25 bar Evaporating temperature

u26 °C Weighted S3/S4 temperature shown in the

display

u56 °C

Weighted S3/S4 temperature used by the alarm function

u57 °C

Factory setting If you need to return to the factory-set values, it can be done in this way:

- Cut out the supply voltage to the controller

- Keep both buttons depressed at the same time as you reconnect the supply voltage

10 Instructions RI8JN253 © Danfoss 05/2005 EKC 414A1

Error messages

The controller can give the following messages:

E1 Error message Fault in controller E4 Defrost sensor disconnected

E5 Shortcircuited defrost sensor

E6 Change battery and check clock E7 S4 (S

out

) sensor disconnected

E8 Shortcircuited S4 (S

out

)

E9 S3 (Sin) sensor disconnected E10 Shortcircuited S3 (Sin) sensor E15 S2 sensor disconnected E16 Shortcircuited S2 sensor E20 AKS 32R fault

Alarm message

High temperature alarm

A2 Low temperature alarm

A4 Door alarm

Function ”O16” activated during a coordinated defrost

A10 Control problem A11 No refrigerant selected A45 Cooling stopped (Main Switch)

Status message

Waiting for end of the coordinated defrost S2 Waiting for end of compressor ON time S3 Waiting for end of compressor OFF time

Defrost sequence. Evaporator drips oﬀ and

waits for the time to expire

S10

Refrigeration stopped by the internal or exter

nal start/stop function

S11 Thermostat cut out S14 Defrost sequence. Defrost in progress S15 Defrost sequence. Fan waiting for time to elapse S16 Refrigeration stopped due to open ON input S17 Door is open. Input DI is open

S18

Melt function in progress (refrigeration inter

rupted)

S19 Modulating thermostat control S20 Emergency refrigeration due to sensor error S22 Start-up phase 2. Evaporator is charged S23 Adaptive control

S24

Start-up phase 1. Signal reliability from the sen

sors is checked

S25 Manual control of outputs S26 No refrigerant selected S31 Door open and cooling stopped non Time delay on outputs during start-up

PS Password required. Set password

EKC 414A1 Instructions RI8JN253 © Danfoss 05/2005 11

Bedienung des Reglers kan durch Datenkommunikation oder ein separates Display vorgenommen werden.

Bedienung

Deutsch

Oder Beispiele auf eine andere Weise:

Temperatur einstellen

1. Beide Tasten gleichzeitig betätigen

2. Eine der Tasten betätigen, und einen neuen Wert festlegen.

3. Erneut beide Tasten betätigen, um den Einstellvorgang ab

zuschließen.

Menü einstellen

1. Die oberste Taste betätigen, bis ein Parameter zur Anzeige ge

langt.

2. Eine der Tasten betätigen, um zum gewünschten Parameter zu gelangen.

3. Beide Tasten gleichzeitig betätigen, bis der Wert des Parameters zur Anzeige kommt.

4. Eine der Tasten betätigen, und einen neuen Wert festlegen.

5. Erneut beide Tasten betätigen, um den Einstellvorgang abzuschließen.

Tasten (Nur an EKA 162)

Mit den beiden Tasten lassen sich die Einstellungen ändern. Je nachdem, welche Taste Sie betätigen, ergibt sich ein höherer oder niedrigerer Wert. Bevor Werte geändert werden können, muss Zu

gang zum Menü hergestellt werden. Durch einige Sekunden langes Betätigen der obersten Taste erhält man Zugang zu einer Reihe von Parametercodes. Wählen Sie den zu ändernden Parametercode aus, und betätigen Sie anschließend beide Tasten gleichzeitig. Nach Änderung des Werts lässt sich der neue Wert speichern, indem erneut beide Tasten gleichzeitig betätigt werden.

Kurz zusammengefasst

Zugang zum Menü (oder schaltet einen Alarm aus)

Zugang zu Änderungen

Speichert eine Änderung

Temperatureinstellung

Die Änderung der Temperatureinstellung ist ohne Menüzugang möglich. Einfach beide Tasten gleichzeitig betätigen; nach Rückmeldung durch blinkende Displayanzeige läßt sich eine Änderung des Temperatursollwerts vornehmen.

Zwangssteuerung

Zusätzlich zur normalen Betriebsweise des Reglers lassen sich eine Reihe von Zwangssteuerungsfunktionen ausführen, die folgender

maßen aktiviert werden können:

- Alarmrelais ausschalten / siehe Alarmcode

• Obere Taste betätigen

- Ablesen der Abtaufühlertemperatur

• Untere Taste betätigen

- Manueller Start oder Stopp einer Abtauung

• Untere Taste knapp 4 Sekunden lang betätigen

- Manual start or stop of defrost

• Push the lower button for four seconds

Menüübersicht

SW: 1.0x

Funktion

Parameter

Min.

Max.

Werkseinstellung

Normal displayanzeige

Anzeige der Temperatur am gewählten Fühler Die Anzeige wird in o17 deﬁniert

- °C

Zur Anzeige der Temperatur am Abtaufühler kurzzeitig (1s) die untere Taste betätigen no= stop auf Temperatur nicht gewählt

- °C

Thermostat

Diﬀerenz

r01 0.1 K 10.0 K 2.0

Begrenzung des Einstelltemperatur- Maximal

werts

r02 -49°C 50°C 50.0

Begrenzung des Einstelltemperatur- Minimal

werts

r03 -50°C 49°C -50.0

Temperatureinheit (°C/°F)

r05 °C °F 0/°C

Korrektur des Signals vom S4 (S

out

) r09 -10.0 K 10.0 K 0.0

Korrektur des Signals vom S3 (S

) r10 -10.0 K 10.0 K 0.0

Start/Stop der Kühlung

r12 OFF ON OFF

Sollwertverschiebung während Nachbetrieb

r13 -20.0 K 20.0 K 0.0

Thermostatfunktion deﬁnieren 1=ON/OFF, 2=Modulierend

r14 1 2 1

Deﬁnition und evtl.wichtung der Thermostat

fühler 100%=S4 (S

out

), 0%=S3 (Sin).

Thermostattemperatur in U17 ablesen

r15 0% 100% 100

Zeit zwichen Schmeltzperioden

r16 0 h 10 h 1

Dauer der Schmeltzperioden

r17 0 min. 10 min. 5

Alarm

Verzögerungszeit des Alarms

A03 0 min. 120 min 30

Verzögerung am Türalarm

A04 0 min. 90 min. 60

Verzögerung während der kühlung

A12 0 min. 240 min 120

Obere Alarmgrenze

A13 -50°C 50°C 5.0

Untere Alarmgrenze

A14 -50°C 50°C -30.0 Einstellung der Gewichtung zwischen S3/S4, die von der Alarmfunktion benutzt wird. Alarmtemperatur in u57 ablesen

A36 0% 100% 100

Verdichter

Min. ON-Zeit

c01 0 min 50 min 0

Min. OFF-Zeit

c02 0 min 50 min 0

Abtauung

Abtaubeendigungstemperatur

d02 0 25°C 6.0

Intervall zwischen Abtaustarts

d03 OFF 48 h 8

Max. Abtaudauer

d04 0 180 min 45

Zeitverschiebung für Abtaueinschaltungen bei Start

d05 0 240 min 0

Abtropfzeit

d06 0 60 min 0

Verzögerung des Lüfterstarts nach der Abtau

ung

d07 0 60 min 0

Lüfter-Starttemperatur

d08 -15 0°C -5.0

Lüfter eingeschaltet währen der Abtauung (yes/no)

d09 no yes no

Abtaufühler 0=S4 (S

out

) , 1=S5 (S

def

), 2=Keine. Weren auf Zeit

gestoppt

d10 0 2 2

Abtauung bei Start

d13 no yes no

RTC Modul (nur wenn instalilert) siehe Evtl. RTC Instruktion

t01 bis

t16

Einspritzfunktion

Max. Wert für die Überhitzungssollwert

n09 3.0 K 15.0 K 12.0

Min. Wert für die Überhitzungssollwert

n10 3.0 K 10.0 K 3.0

MOP Temperatur

n11 -50.0°C 15°C/oﬀ 15°C

Periodenzeit für das AKV-Ventil Sollte nur vom Fachpersonal geändert werden.

n13 3 sek. 6 sek. 6

Adaptive Regelung Sollte nur vom Fachpersonal geändert werden

n14 oﬀ on on

12 Instructions RI8JN253 © Danfoss 05/2005 EKC 414A1

Werkseinstellung Die Rückkehr zu den ab Fabrik eingestellten Werten lässt sich wie folgt vornehmen:

- Die Spannungszufuhr zum Regler unterbrechen.

- Beide Tasten betätigt halten und gleichzeitig die Spannungszufuhr wieder einschalten.

Durchschnitliche Öﬀnungsgrad Sollte nur vom Fachpersonal geändert werden

n16 10 75 30.0

Startzeit für Signalsicherheit Sollte nur vom Fachpersonal geändert werden

n17 5 70 30.0

Stabilitetsfaktor für Überhitzungsregelung. Sollte nur vom Fachpersonal geändert werden

n18 0 10 4

Zwangsschliessung. Das AKV-Ventil schliesst bei On

n36 OFF ON OFF

Lüfter

Ausgeschalteter Lüfter bei abgeschaltetem Verdichter

F01 no yes no

Verzögerung der Lüfterabschaltung bei abge

schaltetem Verdichter

F02 0 min 30 min 0

Sicherheitsfunktion. Lüfter stoppen,wenn die S5 Temperaur diesen Wert erreicht.

F04 -50.0 50.0/oﬀ 50.0

Diverses

Verzögerung der Ausgangssignale nach dem Anlauf

o01 0 sec. 600 sec 5

Digitale Eingangssignale (DI) deﬁnieren: OFF=Kommt nicht zur Anwendung, 1=Türalarm, 2=Abtaustart, 3=Nachtbetrieb, 4=Externer start/stop, 5=Koordinierte Abtauung mit Leitungsverbindungen, 6= Türfunktion

o02 OFF 6 0

Netzwerkadresse (Bereich = 0-60)

o03 0 990 0

ON/OFF Umschalter (service-pin Mitteilung)

o04 OFF ON OFF

Zugangskode

o05 OFF 100 OFF

Angewandte Fühlertypen für S3, S4 und S5 (Pt / PTC)

o06 Pt Ptc 0/Pt

Einstellung der Spannungsversorgungsfrequen

o12 50 Hz 60 Hz 50

DigitalerAusgangssignal (DO) deﬁnieren: 0=Wird nicht benutzt. Koordinierte Abtauung mit Leitungsverbindun

gen: 1=Master, 2= Slave

o13 0 2 0

Max. standby-zeit nach koordinierter Abtauung

o16 1 min 30 min 20

Display S4 % (S

out

), 0%=S3 (Sin), 100%=S4 (S

out

)

Displaytemperatur in u56 ablesen

o17 0% 100% 100

Manuelle Steuerung der Ausgänge: OFF=Keine manuelle Steuerung 1: Verdichterrelais ist ON (Rahmenheizung=ON) 2: Abtaurelais ist ON 3: Lüfterrelais ist ON 4: Alarmrelais ist OFF (Rahmenheizung = ON) 5: DO ausgang ist ON 6: AKV Ausgang ist ON 7: Lichtrelais ist ON (Rahmenheizung = ON) Wenn die Manuelle steuerung abgeschlossen ist, muss die Einstellung auf OFF eingstellt werden

o18 OFF 7 OFF

Arbeitsbereich des Druckmessumformers - min. Wert

020 -1 bar 5 bar -1

Arbeitsbereich des Druckmessumformers

- max. Wert

021 6 bar 36 bar 12

Inject-ON Deﬁnition Wenn der On Eingang unterbrochen wird, stoppt die Kühlung. Hier deﬁnieren wie der Lüfterrelais og die Alarmfunktion reagieren soll: 1= Lüfterrelais=ON, Alarmüberwachung aktiv 2= Lüfterrelais=OFF, Alarmüberwachung aktiv 3= Lüfterrelais=OFF, Keine alarmüberwachung 4= Lüfterrelaist=ON, Keine alarmüberwachun 5 bis 8= wie 1 bis 4, aber ohne Anschluss an Klemme 40-41.

o29 1 8 5

Kältemitteleinstellung 1=R12. 2=R22. 3=R134a. 4=R502. 5=R717. 6=R13. 7=R13b1. 8=R23. 9=R500. 10=R503. 11=R114. 12=R142b. 13=Benutzerdeﬁniert. 14=R32. 15=R227. 16=R401A. 17=R507. 18=R402A. 19=R404A. 20=R407C. 21=R407A. 22=R407B. 23=R410A. 24=R170. 25=R290. 26=R600. 27=R600a. 28=R744. 29=R1270. 30=R417A

o30 0 30 0

Rahmenheizung bei Tagbetrieb Einstellung der EIN-Periode in % der Zeit in “o43”

o41 0% 100% 100

Rahmenheizung bei Nachtbetrieb Einstellung der EIN-Periode in % der Zeit in “o43”

o42 0% 100% 100

Rahmenheizung Periodendauer für die gesamte Ein-/Aus-Zeit

o43 6 min 60 min 10

Rahmenheizungsrelais Deﬁnition 0 = kein Rahmenheizungsrelais 1 = Alarmrelais wird in ein Rahmenheizungsrelais geändert 2 = Verdichterrelais wird in ein Rahmenheizungsrelais geändert 3 = Keine Funktion 4 = Keine Funktion 5 = Lichtrelais wird in ein Rahmenheizungsrelais geändert

o68 0 5 0

Service

Folgende Auslesungen können durch die dazugehörigen Parameter vorgenommen werden

Abtaufühler S5 S

def

u09 °C

Status am DI-Eingang

u10 Abtaudauer u11 min. Lufttemperatur S3 (S

) u12 °C

Status am Nachtbetriebt (on oder oﬀ)

u13 Status am ON-Eingang

u14 Status am DO-Ausgang

u15 Lufttemperatur S4 (S

out

) u16 °C

Thermostattemperatur

u17 °C Einschaltzeit des Thermostats

u18 min. Temperatur am S2

u20 °C Überhitzung

u21 K Überhitzungsollwert der Regelung

u22 K Aktueller Öﬀnungsgrad des AKV Ventils

u23 % Verdampfungsdrucks

u25 bar Verdampfungstemperatur

u26 °C Gewichtete S3/S4-Temperatur, die am Display

angezeigt wird

u56 °C

Gewichtete S3/S4-Temperatur, die von der Alarmfunktion benutzt wird

u57 °C

EKC 414A1 Instructions RI8JN253 © Danfoss 05/2005 13

Der Regler kann folgenden Meldungen anzeigen:

Fehlermitteilung

Fehler im Regler

E4 Abtaufühler unterbrochen E5 Abtaufühler kurzgeschlossen E6 Batterie wechseln + Uhr kontrollieren E7 S4 (S

out

) Fühler unterbrochen

E8 S4 (S

out

) Füler kurzgeschlossen

E9 S3 (Sin) Fühler unterbrochen E10 S3 (Sin) Fühler kurzgeschlossen E15 S2 Fühler unterbrochen E16 S2 Füler kurzgeschlossen E20 AKS 32R Fehler

Alarmmitteilungen

Hochtemperaturalarm

A2 Tieftemperaturalarm

A4 Türalarm

Die Funktion "O16" ist aktiviert während der koordinierten Abtauung

A10 Regelproblem A11 Kältemittel nicht gewählt A45 Kühlung gestoppt (Haupt Schalter)

Statusmitteilungen

Abwarten der beendigung der koordinierten Abtauung

Abwarten dass Verdichter on-zeit abgeschlos

sen wird

Abwarten dass Verdicher oﬀ-zeit abgeschlossen wird

Abtaufrekvens. Der Verdampfer tropft af ung abwartet das die Zeit ablauft

S10

Die Kühlung ist gestoppt mit der internen oder

externen start/stop S11 Thermostat ist augeschaltet S14 Abtausekvens. Abtauung in betrieb

S15

Abtausekvens. Lüfter abwartet das die Zeit

ablauft

S16

Kühlung is gestoppt verursacht durch ON-Ein

gang oﬀen S17 Tür ist oﬀen. Der Eingang DI ist oﬀen

S18

Schmeltzfunktion in betrieb (Kühlung is unter

brochen) S19 Modulierende thermostatregelung S20 Notkühlung aufgrund Fühlerfehler S22 Startfase 2. Verdampfer wird gefüllt S23 Adaptive regelung

S24

Startfase 1. Signalsicherheit von den Fühlerne

wird kontrolliert S25 Manuelle Regelung der Ausgänge S26 Kältemittel nicht gewählt S31 Tür oﬀen und Kühlung gestoppt non Verzögerung an Ausgänge bei start

PS Passwort erforderlich. Passwort einstellen

14 Instructions RI8JN253 © Danfoss 05/2005 EKC 414A1

Français

La commande du régulateur peut se faire par une ligne de transmission ou par un aﬃcheur séparé.

Boutons (EKA 162 seulement)

Pour modiﬁer un réglage, utiliser l’un ou l’autre des deux boutons pour augmenter ou diminuer la valeur. Il faut d’abord entrer dans le menu. Pour y avoir accès, appuyer quelques secondes sur le bouton supérieur. Apparaît la série de codes de paramètres : y chercher le paramètre à modiﬁer et appuyer simultanément sur les deux boutons. Après avoir modiﬁé le paramètre, appuyer simultanément sur les deux boutons pour mémoriser la nouvelle valeur.

Autrement dit

donne accès au menu

donne accès à la modiﬁcation

mémorise la nouvelle valeur

Réglage de la température

Pour modiﬁer le réglage de la température, il ne faut pas en

trer dans le menu. Appuyer simplement sur les deux boutons en même temps : lorsque l’aﬃcheur commence à clignoter, la référence de température peut être modiﬁée.

Commande forcée

En plus de la commande normale du régulateur, il existe un certain nombre de fonctions de commande forcée. Pour les en

clencher, faire ceci :

- Déclenchement du relais d’alarme / voir le code d’alarme

• Appuyer sur le bouton supérieur

- Relevée de la température de arrêt de dégivrage

• Appuyer sur le bouton inférieur

- Enclenchement ou déclenchement manuel du dégivrageg

• Appuyer 4 secondes sur le bouton inférieur

Ou d’autres exemples :

Réglage de la température

1. Appuyer sur les deux boutons en même temps.

2. Appuyer sur l’un des boutons pour choisir la nouvelle valeur.

3. Appuyer à nouveau sur les deux boutons en même temps pour

terminer le réglage.

Réglage des menus

1. Appuyer sur le bouton supérieur jusqu’à apparition d’un para

mètre.

2. Appuyer sur l’un des boutons pour trouver le paramètre à régler.

3. Appuyer sur les deux boutons en même temps jusqu’à appari

tion de la valeur du paramètre.

4. Appuyer sur l’un des boutons pour choisir la nouvelle valeur.

5. Appuyer à nouveau sur les deux boutons en même temps pour

terminer le réglage.

Utilisation

Sommaire des menus

SW = 1.0x

Fonction

Para

mètre

Min.

Max.

Réglage

usine

Image normale

Aﬃchage de la température de la sonde choisie. Cet aﬃchage est déﬁni en o17.

°C

Pour contrôler la température choisie pour l’arrêt du dégivrage, appuyer brièvement (1 s) sur le bouton inférieur. no = arrêt sur température pas choisi

- °C

Thermostat

Diﬀérential

r01 0.1 K 10.0 K

2.0

Limite maximum de la température de consigne du thermostat

r02 -49°C 50°C

50.0

Limite minimum de la température de consigne du thermostat

r03 -50°C 49°C

-50.0

Unité de température (°C/°F)

r05 °C °F

0/°C

Correction du signal en provenance de S4 (S

out

) r09 -10.0 K 10.0 K

0.0

Correction du signal en provenance de S3 (S

) r10 -10.0 K 10.0 K

0.0

Arrêt/marche du refroidissement

r12 OFF ON

OFF

Décalage de la référence en régime de nuit

r13 -20.0 K 20.0 K

0.0 Déﬁnition de la fonction thermostatique 1=ON/OFF, 2=Modulant

r14 1 2

Déﬁnition et équilibrage éventuel des sondes de thermostat 100%=S4 (S

out

), 0%=S3 (Sin).

La température du thermostat ressort de U17.

r15 0% 100%

100

Intervalle entre périodes de fonte

r16 0 h 10 h

Durée de la fonte

r17 0 min. 10 min.

Alarme

Retard de l'alarme de température

A03 0 min. 120 min

Retard de l'alarme de porte

A04 0 min. 90 min.

Retard pendant le refroidissement

A12 0 min. 240 min

120

Alarme maximum

A13 -50°C 50°C

5.0 Alarme minimum

A14 -50° 50°C

-30.0

Réglage de la pondération entre S3/S4 pour la fonction d’alarme. La température d’alarme apparaît en u57.

A36 0% 100% 100

Compresseur

Période de marche minimum

c01 0 min 50 min

Période d'arrêt minimum

c02 0 min 50 min

Dégivrage

Température d'arrêt du dégivrage

d02 0 25°C

6.0 Intervalles entre tops de dégivrage

d03 OFF 48 h

Durée maximum du dégivrage

d04 0 180 min

45 Décalage des tops de dégivrage lors de la mise en route de l'installation

d05 0 240 min

Temps d'égouttement

d06 0 60 min

0 Retard du démarrage du ventilateur après un dégivrage

d07 0 60 min

Température de démarrage du ventilateur

d08 -15 0°C

-5.0 Ventilateur enclenché pendant le dégivrage (yes/no)

d09 no yes

Sonde de dégivrage 0=S4 (S

out

) , 1=S5 (S

def

), 2=aucune. Arrêt sur

temps

d10 0 2

Dégivrage lors de la mise en route d13 no yes

no Module RTC (éventuel) reportez-vous aux instructions RTC.

t01

- t16

Injection

Valeur maximum de la référence de surchauﬀe

n09 3.0 K 15.0 K

12.0

Valeur minimum de la référence de surchauﬀe

n10 3.0 K 10.0 K

3.0

Température de MOP

n1 -50.0°C 15°C/oﬀ

15°C Période du détendeur AKV Modiﬁcation uniquement par du personnel spécialement formé.

n13 3 sek. 6 sek.

Régulation adaptative. Modiﬁcation uniquement par du personnel spécialement formé.

n14 of on

Ouverture moyenne Modiﬁcation uniquement par du personnel spécialement formé.

n16 10% 75%

30.0

Temps de mise en route de la sécurité du signal Modiﬁcation uniquement par du personnel spécialement formé.

n17 5% 70%

30.0

Facteur stabilité de la régulation de surchauﬀe. Modiﬁcation uniquement par du personnel spécialement formé.

n18 0 10

Fermeture forcée. Le détendeur AKV se ferme sur ON.

n36 OFF ON

OFF

Ventilateur

Arrèt du ventilateur pendant l'arrêt du com

presseur

F01 no yes no

Retard de l'arrêt du ventilateur lors de l'arrêt du compresseur

F02 0 min 30 min 0

Fonction de sécurité. Le ventilateur est arrêté si la température S5 atteint cette valeur.

F04 -50.0 50.0/oﬀ 50.0

Divers

Retard des signaux de sortie lors de démarrage

o01 0 sec. 600 sec 5 Déﬁnition du signal d’entrée (DI) : OFF=non utilisé. 1=Alarme de porte. 2=Top de dégivrage 3=Régime de nuit 4=Marche/arrêt externe. 5=Dégivrage coordonné avec ﬁls de connexion, 6=Porte

o02 OFF 6 0

Adresse de réseau (gamme = 0-60)

o03 0 990 0 Commutateur ON/OFF (message broche service)

o04 OFF ON OFF

Code d'accès

o05 OFF 100 OFF Type de sonde S3, S4 et S5 (Pt / PTC)

o06 Pt Ptc 0/Pt Choisir la fréquence d’alimentation

o12 50 Hz 60 Hz 50 Déﬁnition du signal de sortie (DO) : 0=non utilisé. Dégivrage coordonné avec ﬁls de con

nexion : 1=maître, 2=esclave

o13 0 2 0

Attente maximum après dégivrage coordonné.

o16 1 min 30 min 20 Aﬃchage S4 % (S

out

) 0%=S3 (Sin) 100%=S4 (S

out

)

La température aﬃchée apparaît en u56

o17 0% 100% 100

Commande manuelle des sorties OFF=Aucune régulation. 1: Relais du compresseur ON (kantvarme= ON) 2: Relais de dégivrage ON 3: Relais du ventilateur ON 4: Le relais d’alarme est OFF (kantvarme= ON) 5: Sortie DO ON 6: Sortie AKV ON 7: Relais éclairage ON (kantvarme= ON) Après achèvement de la régulation manuelle, régler sur OFF.

o18 OFF 7 OFF

Gamme de travail du transmetteur de pression – valeur minimum

020 -1 bar 5 bar -1

Gamme de travail du transmetteur de pression – valeur maximum

021 6 bar 36 bar 12

Déﬁnition Inject ON A l’ouverture de l’entrée ON, le refroidissement est arrêté. Déﬁnition de la fonction du relais du ventilateur et de l’alarme : 1=relais ventilateur ON, surveillance d’alarme active 2=relais ventilateur OFF, surveillance d’alarme active 3=Relais ventilateur OFF. Aucune surveillance d’alarme. 4=relais de ventilateur ON, aucune surveillance d’alarme de 5 à 8 = de 1 à 4, mais sans utiliser la borne 40-41.

o29 1 8 5

Déﬁnition du réfrigérant 1=R12. 2=R22. 3=R134a. 4=R502. 5=R717. 6=R13. 7=R13b1. 8=R23. 9=R500. 10=R503. 11=R114. 12=R142b. 13=Déﬁnition client. 14=R32. 15=R227. 16=R401A. 17=R507. 18=R402A. 19=R404A. 20=R407C. 21=R407A. 22=R407B. 23=R410A. 24=R170. 25=R290. 26=R600. 27=R600a. 28=R744. 29=R1270. 30=R417A

o30 0 30

Cordons chauﬀants en régime de jour Réglage de la période ON en % du temps en « o43 »

o41 0% 100% 100

Cordons chauﬀants en régime de nuit Réglage de la période ON en % du temps en « o43 »

o42 0% 100% 100

Cordons chauﬀants Période du total des temps ON et OFF

o43 6 min 60 min 10

Déﬁnition du relais cordons chauﬀants 0 = aucun relais cordons chauﬀants 1 = Le relais d’alarme est modiﬁé en relais cordons chauﬀants 2 = Le relais du compresseur est modiﬁé en relais cordons chauﬀants 3 = Aucune fonction 4 = Aucune fonction 5 = Le relais d’éclairage est modiﬁé en relais cordons chauﬀants

o68 0 5 0

Entretien

Les aﬃchages suivants sont appelés au moyen du paramètre correspondant : Sonde de dégivrage S5 S

def

u09 °C

Etat de l’entrée DI.

u10

Durée du dégivrage.

u11 min.

Température de l’air S3 (S

) u12 °C

Etat du régime de nuit (ON ou OFF).

u13

Etat de l’entrée ON.

u14

Etat de la sortie DO.

u15

Température de l’air S4 (S

out

) u16 °C

Température du thermostat

u17 °C

Temps d’enclenchement du thermostat

u18 min.

Température du capteur S2

u20 °C

Surchauﬀe

u21 K

Référence de surchauﬀe

u22 K

Relever l’ouverture actuelle du détendeur AKV

u23 %

Pression d’évaporation

u25 bar

Température d’évaporation

u26 °C

Température S3/S4 pondérée ﬁgurant sur l’aﬃcheur

u56 °C

Température S3/S4 pondérée utilisée par la fonction d’alarme

u57 °C

Réglage départ usine Pour retrouver éventuellement les valeurs réglées en usine, procéder ainsi :

- Couper la tension d’alimentation du régulateur.

- Maintenir les deux boutons enfoncés en remettant le régulateur sous tension.

Le régulateur peut émettre les messages suivants :

Message d’erreur

Erreur dans le régulateur E4 Sonde de degivrage coupée E5 Sonde de degivrage court-circuitée E6 Changement de pile + contrôle de l’horloge E7 Sonde S4 (S

out

) coupée

E8 Sonde S4 (S

out

) court-circuitée

E9 Sonde S3 (Sin) coupée

E10 Sonde S3 (Sin) court-circuitée E15 Sonde S2 coupée E16 Sonde S2 court-circuitée E20 Erreur AKS 32R

Message d’alarme

Alarme pour température trop élevée

A2 Alarme pour température trop basse

A4 Alarme de porte

La fonction « o16 » est active pendant un

dégivrage coordonné.

A10 Problème de régulation A11 Omission choix de réfrigérant

A45

Le refroidissement a été arrêté au « Main Switch

» (interrupteur principal) S1

Message d'état

Attend la ﬁn du dégivrage coordonné S2 Attend le compresseur. Fin de la période ON S3 Attend le compresseur. Fin de la période OFF

Séquence de dégivrage. L’évaporateur s’égoutte

et attend la ﬁn de la temporisation

S10

Le refroidissement est arrêté à l’aide de l’arrêt/

marche interne ou externe

S11 Le thermostat est déclenché S14 Séquence de dégivrage.Dégivrage en cours

S15

Séquence de dégivrage. Le ventilateur attend

l’écoulement de la temporisation

S16 Refroidissement arrêté : entrée ON ouverte S17 Porte ouverte. Entrée DI ouverte

S18

Fonction de fonte en cours (refroidissement

coupé)

S19 Régulation par thermostat modulant

S20

Refroidissement de secours après défaut de

sonde

S22

Phase de démarrage 2. Remplissage de

l’évaporateur

S23 Régulation adaptative.

S24

Phase de démarrage 1. Contrôle de la sécurité

du signal provenant des sondes.

S25 Commande manuelle des sorties S26 Omission choix de réfrigérant S31 La porte est ouverte et le refroidissement arrêté

non

Temporisation des sorties lors de la mise en

route

PS Mot de passe imposé

Español

El funcionamiento del controlador se puede hacer vía comunicación de datos o a través de una pantalla externa.

Botones (sólo EKA 162)

Cuando se desea cambiar los ajustes, los dos botones dan valores mayores o menores dependiendo del botón que se pulse. Antes de cambiar el valor, se debe acceder al menú. Se accede, pulsando primero el botón superior un par de segundos - y ahora se podrá entrar en la columna de códigos de parámetros. Una vez encon

trado el código del parámetro deseado para cambiar, se deben pulsar los dos botones simultáneamente. Una vez modiﬁcado el valor, se guarda el nuevo pulsando de nuevo los dos botones a la vez.

Da acceso al menú (ó da a conocer una alarma)

Da acceso a los cambios

Guarda los cambios

Ajuste de temperatura

Cuando deseamos cambiar el ajuste de temperatura, no se debe entrar en el menú. Pulsar ambos botones simultáneamente y po

dremos cambiar la referencia de temperatura cuando la pantalla reaccione parpadeando.

Control forzado

Además del modo normal de funcionamiento, se pueden realizar algunos controles forzados, los cuales se pueden arrancar, como

se indica:

- Corte de relé de alarma / código de revisar alarma

• Pulsar el botón superior

- Lectura de la temperatura del parada de desescarche

• Pulsar el botón inferior

- Arranque manual ó parada de desescarche

• Pulsar el botón inferior durante cuatro segundos

Los ejemplos indicados de otra forma:

Ajuste de la temperatura

1. Pulsar ambos botones simultáneamente

2. Pulsar uno de los botones y seleccionar el nuevo valor

3. Pulsar ambos botones de nuevo para terminar el ajuste

Ajustar un menu

1. Pulsar el botón superior hasta que veamos el parámetro

2. Pulsar uno de los dos botones y encontrar el parámetro que

queremos cambiar

3. Pulsar ambos botones simultáneamente hasta que el valor

requerido se visualice

4. Pulsar uno de los botones y seleccionar el nuevo valor

5. Pulsar ambos botones para terminar el ajuste

Funcionamiento

Menú

SW = 1.0x

Función

Para metro

Min.

Max.

Factory setting

Pantalla normal

Muestra la temperatura del sensor seleccionado Deﬁnir en O17

- °C

Para visualizar la temp. de ﬁn de desescarche, pulsar el botón inferior (1 s). no = parada por temperatura no seleccionado.

- °C

Termostato

Diferencial

r01 0.1 K 10.0 K

2.0 Límite máx. de corte de temperatura en el termostato

r02 -49°C 50°C

50.0

Límite mín. de corte de temperatura en el ter

mostato

r03 -50°C 49°C

-50.0

Unidad de temperatura (°C/°F)

r05 °C °F

0/°C

Corrección de señal de S4 (S

out

) r09 -10.0 K 10.0 K

0.0 Corrección de señal de S3 (S

) r10 -10.0 K 10.0 K

0.0 Arranque/Parada de refrigeración

r12 OFF ON

OFF

Desplazamiento de la referencia durante el fun

cionamiento de noche

r13 -20.0 K 20.0 K

0.0

Deﬁnición del funcionamiento del termostato 1=ON/OFF, 2=Modulante

r14 1 2

Deﬁnición y ponderación de los sensores 100%=S4 (S

out

), 0%=S3 (Sin). La temperatura del termostato se puede ver en U17

r15 0% 100%

100

Tiempo entre fusiones

r16 0 h 10 h

Duración de los períodos de fusión

r17 0 min. 10 min.

Alarma

Retardo de alarma

A03 0 min. 120 min

Retardo de alarma de puerta A04 0 min. 90 min.

Retardo en los arranques

A12 0 min. 240 min

120

Límite superior de alarma

A13 -50°C 50°C

5.0

Límite inferior de alarma

A14 -50°C 50°C

-30.0

Porcentaje de compensación entre S3/S4 , utiliza

do para la temperatura de alarma. La temperatura de alarma se puede ver u57

A36 0% 100% 100

Compresor

Min. tiempo ON

c01 0 min 50 min

Min. tiempo OFF

c02 0 min 50 min

Desescarche

Temperatura de parada de desescarche

d02 0 25°C

6.0

Intervalo entre arranques de desescarche

d03 OFF 48 h

Máx. duración de desescarche

d04 0 180 min

Desplazamiento desescarche en arranques

d05 0 240 min

Tiempo de goteo

d06 0 60 min

Retraso en el arranque de ventilador después del desescarche

d07 0 60 min

Temperatura de arranque de ventilador

d08 -15 0°C

-5.0

Funcionamiento de ventilador durante deses

carche (si/no)

d09 no si

Sensor de desescarche 0=S4 (S

out

) , 1=S5 (S

def

), 2= Parada por tiempo

d10 0 2

Desescarche al arrancar

d13 no si

Módulo RTC (si está instalado) Ver instrucciones RTC

t01

- t16

Función de control de inyección

Max. valor para referencia de recalentamiento

n09 3.0 K 15.0 K

12.0

Min. valor para referencia de recalentamiento

n10 3.0 K 10.0 K

3.0

Temperatura MOP

n11 -50.0°C 15°C/oﬀ

15°C

Intervalo de tiempo de apertura de la válvula AKV (segundos). El cambio se debe realizar unicamente por per

sonal cualiﬁcado

n13 3 s 6 s

Control adaptativo. . El cambio se debe realizar unicamente por personal cualiﬁcado

n14 OFF ON

Ajustes de fábrica Si es necesario volver a los ajustes de fábrica, se puede hacer del siguiente modo:

- cortar la tensión en el controlador

- mantener ambos botones pulsados cuando se vuelve a conectar el controlador

Media del grado de apertura’ El cambio se debe realizar unicamente por personal cualiﬁcado

n16 10% 75%

30.0

Tiempo de arranque para una señal ﬁable El cambio se debe realizar unicamente por per

sonal cualiﬁcado

n17 5% 70% 30.0

Factor de estabilidad para control de recalentami

ento. Los cambios se deben realizar unicamente por personal cualiﬁcado

n18 0 10

Cierre forzado para válvula AKV en posicón ON

n36 OFF ON

OFF

Ventilador

Parada de ventilador cuando para compresor

F01 no si no Retraso en parada de ventilador cuando el compresor para

F02 0 min 30 min 0

Función de seguridad. El ventilador para si la temperatura en S3 alcanza este valor

F04 -50.0

50.0/ oﬀ

50.0

Varios

Retardo de señal de salida después del arranque

o01 0 s 600 s 5 Deﬁnir señal de entrada digital (DI: OFF=no utilizada, 1=Alarma de puerta, 2=desescarche, 3=Funcionamiento de noche, 4=Arranque/Parada externo, 5 = Desescarche coordinado con conexión de cable,6=Función puerta

o02 OFF 6 0

Dirección (rango = 0-60)

o03 0 990 0 Interruptor ON/OFF (Envía la dirección)

o04 OFF ON OFF Código de acceso

o05 OFF 100 OFF Tipo de sensor para S3, S4 y S5 (Pt / PTC)

o06 Pt Ptc 0/Pt Frecuencia

o12 50 Hz 60 Hz 50 Deﬁnición de la señal de salida digital (DO: 0=no utilizada Desescarche coordinado con conexión de cable: 1=Maestro, 2= Esclavo

o13 0 2 0

Máx. tiempo de espera después del desescarche coordinado

o16 1 min 30 min 20

Pantalla 0%=S3 (Sin) 100%=S4 (S

out

)

La temperatura del display se puede ver en u56

o17 0% 100% 100

Salidas de control manual: OFF= Control en automático (No hay ctrl manual) 1: Relé de compresor está ON (rail heat = ON) 2: Relé de desescarche está ON 3: Relé de ventilador está ON 4: Relé de alarma está OFF (rail heat = ON) 5: Salida DO está ON 6: Salida AKV está ON 7: Relé de luz está ON (rail heat = ON) Cuando el control manual esta terminado, el ajuste se debe cambiar a OFF

o18 OFF 7

OFF

Rango de trabajo del transd. de presión – valor min.

020 -1 bar 5 bar -1

Rango de trabajo del transd. de presión – valor máx.

021 6 bar 36 bar 12

Deﬁnición entrada Inject ON Cuando la entrada ON se corta, se para la refrig

eración Aquí se deﬁne como actúan el relé de ventilador y la alarma: 1 = Relé de ventilador = ON, monitorización de alarma activo 2 = Relé de ventilador = OFF, monitorización de alarma activo 3 =Relé de ventilador = OFF, sin monitorización de alarma 4 = Relé de ventilador = ON, sin monitorización de alarma 5 - 8 = como 1- 4, pero sin conexión a las bornas 40-41.

o29 1 8 5

Ajuste de refrigerante 1=R12. 2=R22. 3=R134a. 4=R502. 5=R717. 6=R13. 7=R13b1. 8=R23. 9=R500. 10=R503. 11=R114. 12=R142b. 13=Deﬁnido por el ususario. 14=R32. 15=R227. 16=R401A. 17=R507. 18=R402A. 19=R404A. 20=R407C. 21=R407A. 22=R407B. 23=R410A. 24=R170. 25=R290. 26=R600. 27=R600a. 28=R744. 29=R1270. 30=R417A

o30 0 30 0

Resistencia anti-vaho funcionamiento día. Ajuste del periodo ON en porcentaje del tiempo en ”o43”

o41 0% 100% 100

Resistencia anti-vaho funcionamiento noche. Ajuste del periodo ON en porcentaje del tiempo en ”o43”

o42 0% 100% 100

Resistencia anti-vaho Periodo de tiempo total (ON/OFF)

o43 6 min 60 min 10

Deﬁnición resistencia anti-vaho 0 = sin resistencia anti-vaho 1: Convertir relé de alarma a resistencia anti-vaho 2: Convertir relé de compresor a resistencia anti-vaho 3: Sin resistencia anti-vaho 4: Sin resistencia anti-vaho 5: Convertir relé de iluminación a resistencia anti-vaho

o68 0 5 0

Mantenimiento

La siguientes lecturas se puede realizar a través de los siguientes parámetros

Sensor de desescarche S5 u09 °C Estado de la entrada DI

u10

Tiempo de desescarche

u11 min.

Temperatura del aire S3 (S

) u12 °C

Estado de la operación nocturna (on u oﬀ)

u13

Estado de la entrada ON

u14 Estado de la salida DO u15 Temperatura del aire S4 (S

out

) u16 °C

Temperatura de termostato

u17 °C Tiempo de inyección

u18 min. Temperatura de S2

u20 °C Recalentamiento

u21 K Recalentamiento de referencia

u22 K Grado de apertura de la válvula AKV

u23 % Presión de evaporación

u25 bar Temperatura de evaporación

u26 °C Temperatura S3/S4 ponderada mostrada en el

display.

u56 °C

Temperatura ponderada S3/S4 utilizada por la función de alarma

u57 °C

El controlador da los siguientes mensajes:

Mensaje de error

Fallo en controlador E4 Sensor de desescarche desconectado E5 Sensor de desescarche cortocircuitado E6 Cambiar la batería + veriﬁcar reloj. E7 Sensor S4 (S

out

) desconectado

E8 Cortocircuitado S4 (S

out

)

E9 Sensor S3 (Sin) desconectado

E10 Sensor S3 (Sin) cortocircuitado E15 Sensor S2 desconectado E16 Sensor S2 cortocircuitado E20 Fallo en AKS 32R

Mensaje de alarma

Alarma de alta temperatura

A2 Alarma de baja temperatura

A4 Alarma de puerta

Función ”O16”. Alarma de espera en desescarche

coordinado

A10 Problema de inyección A11 Refrigerante sin seleccionar A45 Refrigeración parada (Interruptor principal)

Mensaje de estado

Esperando para terminar el desescarche coor

dinado

Esperando para ﬁnalizar tiempo ON de compre

sor

Esperando para ﬁnalizar tiempo OFF de compre

sor

Secuencia de desescarche. Goteo de evaporador

y esperando para que el tiempo concluya

S10

Parada de refrigeración por arranque/parada

interno ó externo

S11 Parada por termostato

S14

Secuencia de desescarche. Desescarche en

marcha

S15

Secuencia de desescarche. Ventilador esperando

para concluir el retardo

S16

Refrigeración parada debido a entrada ON

abierta

S17 Puerta abierta. Entrada DI abierta

S18

Función de fusión en proceso (refrigeración

interrumpida)

S19 Control de termostato modulante

S20

Emergencia de refrigeración debido a error en

sensor

S22

Arranque de la fase 2. El evaporador se está

llenando

S23 Control adaptativo S24 Arranque en fase 1. S25 Control manual S26 Refrigerante sin seleccionar S31 Puerta abierta y parada de refrigeración non Retardo de salidas durante el arranque

PS Requiere contraseña. Fijar contraseña

Danfoss EKC 414A1 Instructions For Use Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
