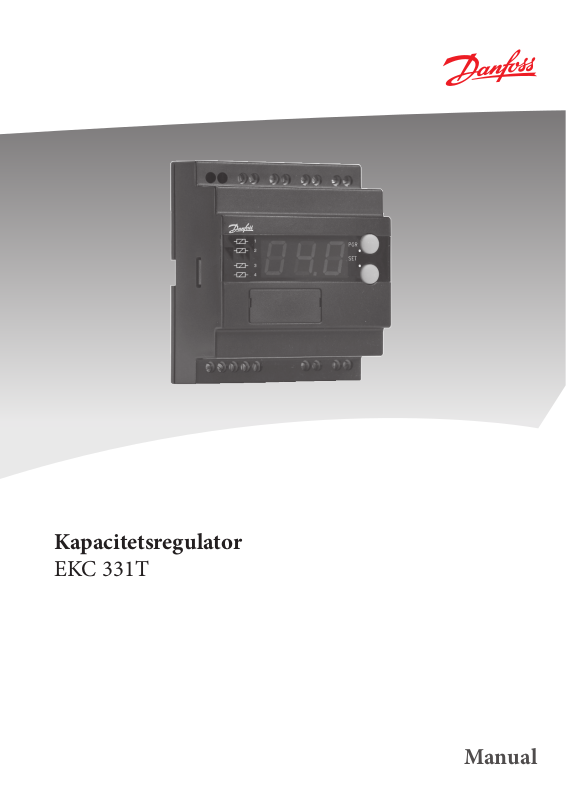

Kapacitetsregulator
EKC 331T
Manua l
Introduktion
Anvendelse
Regulatoren anvendes til kapacitetsregulering af kompressorer
eller kondensatorer på mindre køleanlæg.
Der kan reguleres med op til 4 ens kapacitetstrin.
Fordele
• Patenteret neutralzoneregulering
• Sekventiel eller cyklisk drift
Funktioner
• Regulering
Der kan reguleres med op til re relæudgange.
Reguleringen sker med en indstillet reference, der sammenlignes med et signal fra en tryktransmitter eller en temperaturføler.
• Relæmodul
Det er muligt at anvende regulatoren som et relæmodul, så
relæerne kobles med et eksternt spændingssignal.
• Alarmfunktion
Et relæ bliver aktiveret, hvis de indstillede alarmgrænser overskrides.
• Digital indgang
Den digitale indgang kan benyttes til enten:
- Natdrift, hvor sugetrykket hæves
- Varmegenvinding, hvor kondenseringstrykket hæves
- Ekstern start/stop af reguleringen
- Overvågning af sikkerhedskreds
• Omvendt funktion
Reguleringen kan vendes, så relæerne aktiveres ved faldende
temperatur i stedet for ved stigende temperatur.
• Mulighed for datakommunikation
Display
Signal fra en tryktransmitter vil altid blive omregnet og vist som
en temperaturværdi.
Indstillinger foretages ligeledes som temperaturværdier.
Virkemåde
Kapacitetsregulering
Den indkoblede kapacitet styres af signaler fra den tilsluttede tryktransmitter (temperaturføler) og den indstillede reference.
Uden om referencen indstilles en neutralzone, hvor kapa citeten
hverken bliver koblet ind eller ud.
Udenfor neutralzonen (i det skraverede område, der er benævnt +
zone og -zone), vil kapaciteten blive ud- eller indkoblet, hvis reguleringen registrerer en ændring i trykket (temperaturen) "væk" fra
neutralzonen. Ud og indkoblingen vil foregå med de indstillede
tidsforsinkelser.
Hvis trykket (temperaturen) derimod "nærmer sig" neutralzonen,
vil regula toren ikke foretage ændringer i den indkoblede kapacitet.
Hvis reguleringen kommer udenfor det skraverede område (benævnt ++zone og --zone), vil der ske ændringer i den ind koblede
kapacitet noget hurtigere end hvis det var i det skraverede
område.
Indkoblingen af trin kan deneres til enten sekventielt eller cyklisk
drift.
2 Manual RS8CU501 © Danfoss 08-2012 EKC 331T
Sekventiel
Her kobles relæerne i rækkefølge — først relæ nummer 1 derefter
2 osv.
Udkoblingen sker i modsat rækkefølge dvs. det sidst indkoblede
relæ bliver udkoblet først.
Cyklisk
Her kobles relæerne, så drifttiden på de enkelte relæer bliver
udlignet.
Ved hver indkobling ser reguleringen på de enkelte relæers timetæller og indkobler det relæ, der har mindst tid.
Ved hver udkobling sker det tilsvarende. Her udkobles det relæ,
der har est timer på timetælleren.
Rx = vilkårligt relæ
h = timetal
Hvis der kapacitetsreguleres på to kompressorer, der hver har én
aastning, kan følgende funktion anvendes:
Relæ 1 og relæ 3 tilsluttes kompressormotoren.
Relæ 2 og relæ 4 tilsluttes aastningerne.
Relæ 1 og relæ 3 vil koble, så drifttiden på de to relæer bliver
udlignet.
Relæmodul
Regulatoren kan også benyttes som et relæmodul, hvor relæerne i
modulet så styres af det modtagne spændings signal. Signalet skal
tilsluttes klemme 15-16.
Efter denitionen af signalet og hvor mange relæer, der anvendes,
vil relæerne blive "delt ud over" signalet.
En hysterese omkring de enkelte koblingspunkter vil gøre, at
relæet ikke kobler uhensigtsmæssigt.
C = kompressor, L = aastning
EKC 331T Manual RS8CU501 © Danfoss 08-2012 3
Funktionsoversigt
Funktion Para-
meter
Normalbilledet
Normalt vises signalet fra tryktransmitteren / temperaturføleren.
Hvis regulatoren anvendes som et relæmodul, vil visningen være Uin
Trykregulering Reference Settings
Reguleringens setpunkt
Der reguleres efter den indstillede værdi.
En ændring af den indstillede værdi, kan begrænses / fastlåses med indstillingerne i
r02 og r03.
(Tryk på begge knapper samtidig for at indstille menuen.)
Neutralzone
Der er en neutralzone omkring referencen. Se også side 2.
Start / Stop af kølingen
Med denne indstilling kan kølingen startes og stoppes.
Start / stop af kølingen kan eventuelt også foretages med en ekstern kontaktfunktion,
der tilsluttes indgangen "DI".
Referencen
Det indstillede setpunkt kan forskydes med en fast værdi, når der modtages et signal
på DI-indgangen. Der reguleres så efter det indstillede setpunkt + den her indstillede
værdi.
(Se også deneringen af DI-indgangen.)
Nathævning
OFF (0): Ingen ændring i referencen
ON (1): Oset-værdien i "r13" indgår i referencen
Den samlede reference kan ses ved et tryk på den nederste af de to knapper. - Reference
Parameter ved betjening via
datakommunikation
Pressure / Temp°C
- Set point°C
r01 Neutral zone
r12 Main switch
r13 Ref. oset
r27 NightSetback
Referencebegrænsning
Med disse indstillinger vil referencen kun kunne variere imellem de to værdier.
(Det gælder også, hvis der reguleres med forskydning af referencen).
Max. tilladelig referenceværdi. r25 Max. Reference
Min. tilladelig referenceværdi. r26 Min. Reference
Korrektion af temperaturmålingen
Der kan ske en oset justering af den registrerede temperatur.
Funktionen benyttes, hvis der skal korrigeres for en lang følerledning.
Enhed
Her kan du vælge, om displayet skal vise SI enheder eller US enheder (°C og bar eller
°F og Psig).
Indstilling = "C-b" vil medføre °C og bar.
Indstilling = "F-P" vil medføre °F og Psig.
Alle indstillinger foretages i °C eller °F. Dog ikke o20 og o21, der indstilles i bar / PSIG.
Kapacitet Capacity Settings
Gangtider
For at forhindre hyppige start/stop skal der indstilles værdier for hvordan relæerne
må koble.
Min. On-tid for relæer. c01 Min.ON time
Min. periodetid imellem indkobling af det samme relæ. c07 Recycle time
Koblingsmåde (kompressorer og kondensator)
Der kan kobles på en af følgende tre måder:
1. Sekventielt: Først kobler relæ1, derefter 2 osv. Udkobling foregår i modsat rækkefølge. ("Først ind, sidst ud".)
2. Cyklisk: Her foretages en automatisk drifttimeudligning, så alle trin får lige lang
driftstid. (Relæet med færrest antal driftstimer, kobler før de andre.) (Eller med andre
ord: "Først ind, sidst ud".)
3. Kompressor(er) med aastning: Den cykliske drift foretages på relæ1 og 3. Aastningerne monteres på relæ 2 og 4 (relæ 1 og 2 hører til den første kompressor, 3 og
4 til den anden). For aastningerne bliver den ovennævnte "Min. On-tid" og "Min.
recycle time" ikke anvendt.
Ved udkobling bliver de to aastninger koblet ud før kompressorerne bliver det.
Aastningernes koblingsmåde
(Kun i forbindelse med koblingsmåde 3. Se ovenfor.)
Relæerne til de to aastninger kan indstilles til at slutte ved krav om mere kapacitet
(indstilling = no, eller de kan bryde ved krav om mere kapacitet (indstilling = nc).
r04 Adjust sensor
r05 (I AKM anvendes altid °C og bar uanset
indstilling)
c08 Step mode
c09 Unloader
(slutte = 0)
(bryde = 1)
4 Manual RS8CU501 © Danfoss 08-2012 EKC 331T
Indstillinger for neutralzonereguleringen
Reguleringsbånd over neutralzonen c10 + Zone K
Tidsforsinkelse mellem trinindkoblinger i reguleringsbåndet over neutralzonen c11 + Zone m
Tidsforsinkelse mellem trinindkoblinger i reguleringsbåndet over "+Zone-båndet". c12 + + Zone s
Reguleringsbånd under neutralzonen c13 - Zone K
Tidsforsinkelse mellem trinudkoblinger i reguleringsbåndet under neutralzonen c14 - Zone m
Tidsforsinkelse mellem trinudkoblinger i reguleringsbåndet under "-Zone-båndet". c15 - - Zone s
Manuel styring af kompressorkapaciteten
Her indstilles den kapacitet, der skal indkobles, når der skiftes over til manuel styring.
Manuel styring
Her tillades manuel styring af kompressorkapaciteten.
Ved ON indkobles kapaciteten, der er indstilles i "c31"
Alarm Alarm settings
Regulatoren kan give alarm i forskellige situationer.
Ved alarm blinker alle lysdioderne på fronten af regulatoren, og alarmrelæet bliver
aktiveret.
Øvre afvigelse
Her skal du indstille, hvornår alarmen ved højtemperatur/-tryk skal træde i kraft.
Værdien indstilles som en absolut værdi.
Se også nødprocedure side 7
Nedre afvigelse
Her skal du indstille, hvornår alarmen ved lavtemperatur/-tryk skal træde i kraft.
Værdien indstilles som en absolut værdi.
Se også nødprocedure side 7.
Forsinkelse på en alarm
Hvis en af de to grænseværdier overskrides, starter en timerfunktion. Alarmen vil først
blive synlig, når den indstillede forsinkelsestid er passeret.
Forsinkelsestiden indstilles i minutter.
Tryk kortvarigt på den øverste knap for at nulstille alarmen og for at få vist
meddelelsen på displayet.
Diverse Miscellaneous
Eksternt signal
Her skal du indstille hvilket signal, der tilsluttes regulatoren.
0: ikke noget signal / stoppet regulering (displayet viser så o)
1: 4-20 mA fra en tryktransmitter til kompressorregulering
2: 4-20 mA fra en tryktransmitter til kondensatorregulering
3: Tryktransmitter type AKS 32R til kompressorregulering
4: Tryktransmitter type AKS 32R til kondensatorregulering
5: 0 - 10 V fra anden regulering
6: 0 - 5 V fra anden regulering
7: 5 - 10 V fra anden regulering
8: Pt1000 ohm temperaturføler til kompressorregulering
9: Pt1000 ohm temperaturføler til kondensatorregulering
10: PTC1000 ohm temperaturføler til kompressorregulering
11: PTC1000 ohm temperaturføler til kondensatorregulering.
Antal relæer
Alt efter applikation kan der benyttes op til 4 relæer. Regulatoren skal have indstillet
dette antal. (Relæerne anvendes altid i nummereret rækkefølge.)
Tryktransmitterens arbejdsområde
Alt efter trykket anvendes en tryktransmitter med et givet arbejdsområde. Regulatoren skal have indstillet dette arbejdsområde (fx: -1 til 12 bar)
Værdierne skal indstilles i bar, hvis der er valgt visning i °C.
Og i psig, hvis der er valgt °F.
Min. værdi o20 Min. Trs. pres
Max. værdi o21 Max Trs. pres
c31 ManualCap %
c32 ManualCap
- Capacity %
Aæse indkoblet kompressorkapacitet
A10 Max. Al. limit
A11 Min. Al. limit
A03 Alarm delay
Reset alarm
Funktionen nulstiller alle alarmer, når
den indstilles til ON.
Ved datakommunikation kan vigtigheden for de enkelte alarmer deneres. Indstillingen foretages i menuen
"Alarm destinationer".
o10 Application mode
o19 Number of steps
Hvis de to værdier skal indstilles fra
AKM-programmet, skal de indstilles
i bar.
EKC 331T Manual RS8CU501 © Danfoss 08-2012 5
Di-indgangens anvendelse
Den digitale indgang kan tilsluttes en kontaktfunktion, hvorefter kontakten kan anvendes til en af de følgende funktioner:
Indstilling / funktion:
0: Di-indgangen anvendes ikke
1: Reguleringsreferencen forskydes, når kontakten sluttes
2: Reguleringen startes og stoppes, når kontakten henholdsvis sluttes og brydes.
3: Overvågning af kompressorens sikkerhedskreds. Når kontakten på DI-indgangen
bryder, bliver alle relæudgange udkoblet med det samme. Samtidig bliver der givet
alarm.
Driftstider
Driftstiderne for de re relæer kan aæses i de følgende menuer. Den aæste værdi
skal ganges med 1000 for at få timetallet. Når displayet når op på 99,9, stopper den
her, hvorefter den skal genindstilles til fx 0.
Der kommer ingen alarm eller fejlmeddelelse for tælleroverow.
Værdi for relæ nummer 1 o23 DO 1 run hour
Værdi for relæ nummer 2 o24 DO 2 run hour
Værdi for relæ nummer 3 o25 DO 3 run hour
Værdi for relæ nummer 4 o26 DO 4 run hour
o22 Di control
(I AKM-visningen er timetallet ikke
ganget op)
Kølemiddelindstilling
Inden kølingen kan startes, skal kølemidlet deneres. Der kan vælges følgende kølemidler:
1=R12. 2=R22. 3=R134a. 4=R502. 5=R717. 6=R13. 7=R13b1. 8=R23. 9=R500.
10=R503. 11=R114. 12=R142b. 13=Brugerdeneret. 14=R32. 15=R227. 16=R401A.
17=R507. 18=R402A. 19=R404A. 20=R407C. 21=R407A. 22=R407B. 23=R410A.
24=R170. 25=R290. 26=R600. 27=R600a. 28=R744. 29=R1270. 30=R417A.
31=R422A. 32=R413A. 33=R422D. 34=R427A. 35=R438A. 36=XP10. 37=R407F.
Advarsel: Forkert valg af kølemiddel kan medføre skade på kompressoren.
Manuel drift
Fra denne menu kan relæerne kobles manuelt. O giver ingen overstyring, men et tal
fra 1 til 4 vil indkoble det tilsvarende relæ. De øvrige relæer vil være o.
Frekvens
Indstil netfrekvensen
Adresse
Hvis regulatoren kobles op i et net med datakommunikation, skal den have en
adresse, og mastergatewayen på datakommunikationen skal så kende denne adresse.
Disse indstillinger kan først foretages, når der er monteret et datakommunikationsmodul i regulatoren, og installationen af datakommunikationskablet er afsluttet.
Denne installation er omtalt i et separat dokument "RC8AC"
Adressen indstilles imellem 1 og 60 o03
Adressen sendes til gatewayen, når menuen indstilles til ON o04
Adgangskode
Hvis indstillingerne i regulatoren skal beskyttes med en talkode, kan du indstille en
talværdi imellem 0 og 100. Hvis ikke, kan du annullere funktionen med indstillingen
= o.
Køling eller varme
Køling: Relæer slutter, når temperaturen er over referencen.
Varme: Relæer slutter, når temperaturen er under referencen.
o30 Refrigerant
o18
o12 50/60 Hz
o05
o07 Refg./Heat
(50=0, 60=1)
Efter installation af et datakommunikationsmodul, kan regulatoren
betjenes på lige fod med de øvrige
regulatorer i ADAP-KOOL® Køleanlægsstyringer.
6 Manual RS8CU501 © Danfoss 08-2012 EKC 331T
Driftsstatus
Regulatoren gennemgår nogle reguleringssituationer, hvor den bare venter på næste
punkt i reguleringen. For at synliggøre disse ""hvorfor sker der ikke noget"", kan du
EKC state, Ctrl. state
(0 = regulering)
se en driftsstatus i displayet. Tryk kortvarigt (1s) på den øverste knap. Hvis der er en
statuskode, vil den blive vist i displayet. De enkelte statuskoder betyder følgende:
S2: Når relæet er trukket, skal det mindst være trukket i x minutter (se evt. C01) 2
S5: Genindkobling af det samme relæ må ikke ske tiere end x minutter (se evt. C07) 5
S8: Næste relæ må ikke koble ind før der er gået x minutter (se evt. C11-C12) 8
S9: Næste relæ må ikke koble ud før der er gået x minutter (se evt. C14-C15) 9
S10: Reguleringen er stoppet med den interne eller eksterne start/stop 10
S20: Nødregulering 20
S25: Manuel styring af udgange 25
PS: Password er påkrævet. Indstil password PS
Alarmmeddelelser
Alarmer
A1: Højtemperaturalarm (se evt. A10) High temp. alarm
A2: Lavtemperaturalarm (se evt. A11) Low temp. alarm
A11: Der er ikke valgt kølemiddel (se o30) RFG not selected
A12: Reguleringen er stoppet pga. afbrudt signal på DI-indgangen DI Alarm
A45: Reguleringen er stoppet med indstilling eller med ekstern afbryder A45 Stand by
E1: Fejl i regulatoren Controller fault
E2: Styresignalet er udenfor området (kortsluttet / afbrudt) Out of range
Service
u07: Spændingssignal på den analoge indgang
u10: Status på DI- indgangen
u15: Status på relæudgangen DO1
u25: Signal på tryktransmitterindgangen (bar / PSIG)
u58: Status på relæudgangen DO2
u59: Status på relæudgangen DO3
u60: Status på relæudgangen DO4
u62: Status på relæudgangen "alarm"
Advarsel! Direkte start af kompressorer *
For at forhindre kompressorsammenbrud skal parametrene c01 og c07 indstilles i henhold til leverandørens krav eller almindeligvis:
Hermetiske kompressorer: c07 min. 5 minutter
Semihermetiske kompressorer: c07 min. 8 minutter og c01 min. 2 til 5 minutter (motorer fra 5 til 15 KW)
*) Direkte aktivering af magnetventiler kræver ikke ændring af fabriksindstillingerne (0).
Nødprocedure
Hvis regulatoren registrerer uheldigheder i de registrerede signaler, vil den starte en nødprocedure:
Ved kompressorregulering:
- Hvis signalet fra temperaturføleren / tryktransmitteren bliver mindre end forventet, vil regulatoren fortsætte med den middelkapacitet,
som har været indkoblet indenfor de sidste 60 minutter. Denne indkoblede kapacitet vil gradvis aftage med tiden.
- Hvis signalet bliver mindre end den indstillede værdi af A11, vil alt kapacitet blive udkoblet øjeblikkeligt.
Ved kondensatorregulering:
- Hvis signalet fra temperaturføleren / tryktransmitteren bliver mindre end forventet, eller kondensatortrykket bliver større end den
indstillede værdi af A10, vil hele kapaciteten blive indkoblet øjeblikkeligt.
EKC 331T Manual RS8CU501 © Danfoss 08-2012 7
Betjening
Menuoversigt
Display
Værdierne bliver vist med tre cifre, og med en indstilling kan du
bestemme, om temperaturen skal vises i °C eller i °F.
Lysdioder på fronten
Der er re lysdiode på fronten, som vil lyse, når relæerne er trukket.
Alle lysdioderne vil blinke, hvis der er en fejl i reguleringen.
I denne situation kan du kalde fejlkoden frem på displayet og
udkoble alarmen ved at trykke kortvarigt på den øverste knap.
Regulatoren kan give følgende meddelelser:
E1
Fejlmeddelelse
E2
A1
A2 Lavtemperaturalarm
A11 Der er ikke valgt kølemiddel
Alarmmeddelelse
A12
A45 Reguleringen er stoppet
PS Password er påkrævet
Fejl i regulatoren
Reguleringen er uden for området, eller styresignalet er defekt.
Højtemperaturalarm
Reguleringen er stoppet pga. afbrudt signal på
DI-indgangen
Knapperne
Når du vil ændre en indstilling, vil de to knapper give en højere eller en lavere værdi alt efter hvilken knap, du trykker på. Men før du
kan ændre værdien, skal du have adgang ind i menuen. Det får du
ved at trykke på den øverste knap i et par sekunder – så kommer
du ind i rækken med parameterkoder. Find den parameterkode
du vil ændre, og tryk så på begge knapper samtidig. Når du har
ændret værdien, gemmer du den nye værdi ved igen at trykke på
begge knapper samtidig.
Eller kort:
Giver adgang til menuen (eller udkoble en alarm)
Giver adgang til at ændre
Gemmer en ændring.
Eksempler på betjening
Indstille reguleringens setpunkt
1. Tryk på begge knapper samtidig
2. Tryk på en af knapperne og vælg den nye værdi
3. Tryk igen på begge knapper for at afslutte indstillingen.
Indstille en af de øvrige menuer
1. Tryk på den øverste knap til der vises en parameter
2. Tryk på en af knapperne og nd hen til den parameter, du vil
indstille
3. Tryk på begge knapper samtidig indtil værdien for parameteren
vises
4. Tryk på en af knapperne og vælg den nye værdi
5. Tryk igen på begge knapper for at afslutte indstillingen.
SW: 2.0x
Funktion
Normalbillede
Viser signalet fra temperaturføleren eller fra
tryktransmitteren
Reference
Indstille reguleringens setpunkt - -60 °C 170 °C 3
Neutralzone r01 0,1 K 20 K 4.0
Korrektion af signalet fra føleren r04 -20 K 20 K 0.0
Vælg SI eller US visning:
0=SI (bar/°C). 1=US (Psig/°F)
Start / stop af regulering (0=o) r12 0 1 0
Referenceforskydning ved signal på DI-indgang r13 -50 K 50 K
Referencebegrænsning. Max. værdi r25 -50°C 170°C 50°C
Referencebegrænsning. Min. værdi r26 -60°C 50°C -60°C
Forskydning af referencen (On=aktiv "r13") r27 O
Kapacitet
Min. On-tid for relæer c01 0 min. 30 min 2
Min. periodetid imellem indkobling af det samme
relæ
Denition af reguleringsmåden
1: Sekventiel (step mode / FILO)
2: Cyklisk (step mode / FIFO)
3: Kompressorer med aastning
Hvis reguleringsmåden er valgt til 3, kan relæerne
til aastningerne deneres til:
no: Slutte ved krav om mere kapacitet
nc: Bryde ved krav om mere kapacitet
Reguleringsparameter for + Zone c10 0,1 K 20 K 3
Reguleringsparameter for + Zone min. c11 0,1 min. 60 min. 2
Reguleringsparameter for ++ Zone sekunder c12 1 s 180 s 30
Reguleringsparameter for - Zone c13 0,1 K 20 K 3
Reguleringsparameter for - Zone min. c14 0,1 min. 60 min. 1
Reguleringsparameter for - - Zone sekunder c15 1 s 180 s
Indkoblet kapacitet ved manuel styring. Se også
"c32"
Manuel styring af kapacitet (ved On bliver værdien
i "c31" anvendt)
Alarm
Alarmens forsinkelsestid A03 1 min. 90 min. 30
Øvre alarmgrænse (absolut værdi) A10 -60 °C 170 °C 50
Nedre alarmgrænse (absolut værdi) A11 -60 °C 120 °C
Diverse
Regulatorens adresse o03* 1 240 0
On/o omskifter (service-pin meddelelse) o04* - - -
Adgangskode o05 o(-1) 100 -
Omvendt funktion (HE: varmer ved relæer = on) o07 rE HE rE
Denér indgangssignalet og anvendelsen:
0: Ikke noget signal / stoppet regulering
1: 4 - 20 mA tryktransmitter - kompressorreg.
2: 4 - 20 mA tryktransmitter - kondensatorreg.
3: AKS 32R tryktransmitter - kompressorreg.
4: AKS 32R tryktransmitter - kondensatorreg.
5: 0 - 10 V relæmodul
6: 0 - 5 V relæmodul
7: 5 - 10 V relæmodul
8: Pt 1000 ohm føler - kompressorreg.
9: Pt 1000 ohm føler - kondensatorreg.
10: PTC 1000 ohm føler - kompressorreg.
11: PTC 1000 ohm føler - kondensatorreg.
Indstille forsyningsspændingens frekvens o12 50 Hz 60 Hz 50
Parame-
Min. Max.
ter
-
r05 c-b F-P c-b
c07 0 min. 60 min. 4
c08 1 3 1
c09 no nc no
c31 0%
c32 O
o10 0 11 0
Fa-
briks-
indstilling
°C -
0
On O
30
100% 0%
On O
-60
Fortsættes
8 Manual RS8CU501 © Danfoss 08-2012 EKC 331T
Manuel drift med "x"antal relæer o18 0 4 0
Denér antallet af relæudgange o19 1 4 4
Tryktransmitterens arbejdsområde - min. værdi o20 -1 bar 5 bar -1
Tryktransmitterens arbejdsområde - max. værdi o21 6 bar 199 bar
Denér DI-indgangen:
0: anvendes ikke
1: kontakt forskyder referencen
2: kontakt starter og stopper reguleringen
3: afbrudt kontakt vil udkoble kapaciteten, og
der gives alarm.
Driftstid af relæ 1 (værdi gange 1000) o23 0 h 99,9 h 0
Driftstid af relæ 2 (værdi gange 1000) o24 0 h 99,9 h 0
Driftstid af relæ 3 (værdi gange 1000) o25 0 h 99,9 h 0
Driftstid af relæ 4 (værdi gange 1000) o26 0 h 99,9 h 0
Kølemiddelindstilling
1=R12. 2=R22. 3=R134a. 4=R502. 5=R717.
6=R13. 7=R13b1. 8=R23. 9=R500. 10=R503.
11=R114. 12=R142b. 13=Brugerdeneret.
14=R32. 15=R227. 16=R401A. 17=R507.
18=R402A. 19=R404A. 20=R407C. 21=R407A.
22=R407B. 23=R410A. 24=R170. 25=R290.
26=R600. 27=R600a. 28=R744. 29=R1270.
30=R417A. 31=R422A. 32=R413A. 33=R422D.
34=R427A. 35=R438A. 36=XP10. 37=R407F.
*) Denne indstilling vil kun være mulig, hvis der er monteret et datakommunikationsmodul i regulatoren.
o22 0 3 0
o30 0 37 0
12
Service
Spændingssignal på den analoge indgang u07
Status på DI- indgangen u10
Status på relæudgangen DO1 u15
Signal på tryktransmitterindgangen (bar / PSIG) u25
Status på relæudgangen DO2 u58
Status på relæudgangen DO3 u59
Status på relæudgangen DO4 u60
Status på relæudgangen "alarm" u62
Fabriksindstilling
Hvis du får behov for at vende tilbage til de fabriksindstillede værdier, kan det ske
således:
- Afbryd forsyningsspændingen til regulatoren
- Hold begge knapper inde samtidig med at du igen tilslutter forsyningsspændingen.
Data
Forsyning 230 V a.c. +/-15% 50/60 Hz, 5 VA
Tryktransmitter*) med 4-20 mA eller
Temperaturføler Pt 1000 ohm eller
Indgangssignal
Relæudgang 4 stk. SPST
Alarmrelæ 1 stk. SPST
Datakommunikation
Omgivelser
Kapsling IP 20
Vægt 300 g
Montage DIN-skinne
Display LED, 3 cifre
Tilslutningsklemmer max. 2,5 mm2 erledet
Godkendelser
*) Tryktransmitter
Som tryktransmitter kan anvendes AKS 3000 eller AKS 33 (AKS 33
har en højere nøjagtighed end AKS 3000).
Det er også muligt at anvende en AKS 32R.
Se venligst katalog RK0YG...
Temperaturføler PTC 1000 ohm eller
Spændingssignal (0 - 5 V, 0 - 10 V
eller 5 - 10 V)
Digital indgang til ekstern kontaktfunktion
AC-1: 4 A (ohmsk)
AC-15: 3 A (induktiv)
AC-1: 4 A (ohmsk)
AC-15: 1 A (induktiv)
Mulighed for tilslutning af et datakommunikationsmodul
-10 - 55°C, Under drift
-40 - 70°C, Under transport
20 - 80% Rh, ikke kondenserende
Ikke chokpåvirkninger / vibrationer
EU lavspændingsdirektiv og EMC krav til CEmærkning er opfyldt.
LVD-testet iht. EN 60730-1 og EN 60730-2-9
EMC-testet iht. EN 61000-6-3 og EN 61000-4(2-6,8,11)
Bestilling
Type Funktion Bestilling
EKC 331T Kapacitetsregulator 084B7105
EKA 175
Datakommunikationsmodul
(tilbehør), (RS 485 modul)
084B8579
EKC 331T Manual RS8CU501 © Danfoss 08-2012 9
Tilslutninger
Nødvendige tilslutninger
Klemme:
25-26 Forsyningsspænding 230 V a.c.
3- 10 Relætilslutninger nr. 1, 2, 3 og 4
12-13 Alarmrelæet
Der er forbindelse imellem 12 og 13 i alarmsituationer, og
når regulatoren er spændingsløs.
Styresignal (se også o10)
Enten
14-16 Spændingssignal fra AKS 32R
eller
17-18 Strømsignal fra AKS 3000 eller AKS 33
eller
15-16 Følersignal fra AKS 21, AKS 12 eller EKS 111
eller
15-16 Spændingssignal fra anden regulering.
Evt. Ekstern kontaktfunktion
19-20 Kontaktfunktion til forskydning af referencen eller til start/
stop af reguleringen eller til overvågning af sikkerheds-
kredsen.
Evt. Datakommunikation
21-22 Monteres kun, hvis der også er monteret et datakommuni-
kationsmodul.
Det er vigtigt, at installationen af datakommunikations-
kablet udføres korrekt.
Se separat litteratur nr. RC8AC..
Black
Brown
Blue
Datakommunikation
10 Manual RS8CU501 © Danfoss 08-2012 EKC 331T
EKC 331T Manual RS8CU501 © Danfoss 08-2012 11
Danfoss påtager sig intet ansvar for mulige fejl i kataloger, brochurer og andet trykt materiale. Danfoss forbeholder sig ret til uden forudgående varsel at foretage ændringer i sine produkter, herunder i
produkter, som allerede er i ordre, såfremt dette kan ske uden at ændre allerede aftalte specikationer.
Alle varemærker i dette materiale tilhører de respektive virksomheder. Danfoss og Danfoss-logoet er varemærker tilhørende Danfoss A/S. Alle rettigheder forbeholdes.
12 Manual RS8CU501 © Danfoss 08-2012 EKC 331T
ADAP-KOOL®
Loading...
