User Guide

Overhedningsregulator EKC 315A

Regulator og ventil kan anvendes, hvor der stilles krav til nøjagtig regulering af overhedning og temperatur i forbindelse med køling. Fx:

• Frost lager (luftkølere)

• Procesanlæg (vandkølere)

• A/C anlæg

Fordele • Fordamperen fyldes optimalt — selv ved

meget store variationer i belastning og sugetryk.

• Energibesparelse — den adaptive regulering af kølemiddelindsprøjtningen giver en optimal udnyttelse af fordamperen og hermed et højt sugetryk.

• Nøjagtig temperaturregulering — kombina tionen af adaptiv fordamper- og temperatur regulering giver stor temperatur nøjagtighed af mediet.

• Overhedningen reguleres til den lavest mulige værdi samtidig med, at medietemperaturen styres af termostatfunktionen.

DKRCI.PS.RP0.D2.01 | 520H7655 | 1

User Guide | Overhedningsregulator, EKC 315A

Introduktion

Funktioner

• Regulering af overhedningen

• Regulering af temperatur

• MOP funktion

• On/o indgang til start/stop af reguleringen

• Indgangsignal, der kan forskyde overhedningsreferencen eller temperaturreferencen

• Alarm, hvis de indstillede alarmgrænser overskrides

• Relæudgang til magnetventil

• PID regulering

• Udgangssignal, der følger temperaturvisningen i displayet.

System

Overhedningen i fordamperen styres af en tryktransmitter P og en temperaturføler S2. Ventilen kan være en af følgende typer:

• ICM

• AKV (AKVA)

ICM er en elektronisk direkte drevet motorventil styret af aktuator type ICAD. Den anvendes sammen med en magnetventil i væskeledningen. TQ-ventil Regulatoren kan også styre en ventil af typen TQ. Denne ventil er udgået af produktprogrammet, men indstillingerne er fortsat beskrevet her i manualen. AKV er en pulserende ventil. Hvor AKV ventilen anvendes, fungerer den samtidig som magnetventil. Temperaturreguleringen foretages efter signal fra temperaturføleren S3, der placeres i luftstrømmen før fordamperen. Temperaturreguleringen er en On/o-termostat, som lukker for væskegennemstrømningen i væskeledningen.

Vandkølerapplication Luftkølerapplication

DKRCI.PS.RP0.D2.01 | 520H7655 | 2

User Guide | Overhedningsregulator, EKC 315A

Virkemåde

Overhedningsfunktionen

Der kan vælges imellem to former for overhedning enten:

• Adaptiv overhedning eller

• Belastningsdeneret overhedning

MOP

MOP-funktionen begrænser ventilens åbningsgrad, så længe fordampningstrykket er højere end den indstillede MOP-værdi.

Overstyringsfunktion

Via den analoge indgang kan der ske en forskydning af temperaturreferencen eller af overhedningsreferencen. Signalet kan enten være et 0-20 mA signal eller et 4-20 mA signal. Referencen kan forskydes enten i positiv eller negativ retning.

Ekstern start/stop af reguleringen

Regulatoren kan startes og stoppes eksternt via en kontaktfunktion, der tilsluttes indgangsklemmerne 1 og 2. Reguleringen stoppes, når forbindelsen brydes. Funktionen skal anvendes, når kompressoren stoppes. Herved lukker regulatoren magnetventilen, så fordamperen ikke fyldes med kølemiddel.

Relæer

Relæet til magnetventilen vil trække, når der kaldes på kulde. Relæet til alarmfunktionen fungerer således, at kontakten sluttes i alarmsituationer, og når regulatoren er spændingsløs.

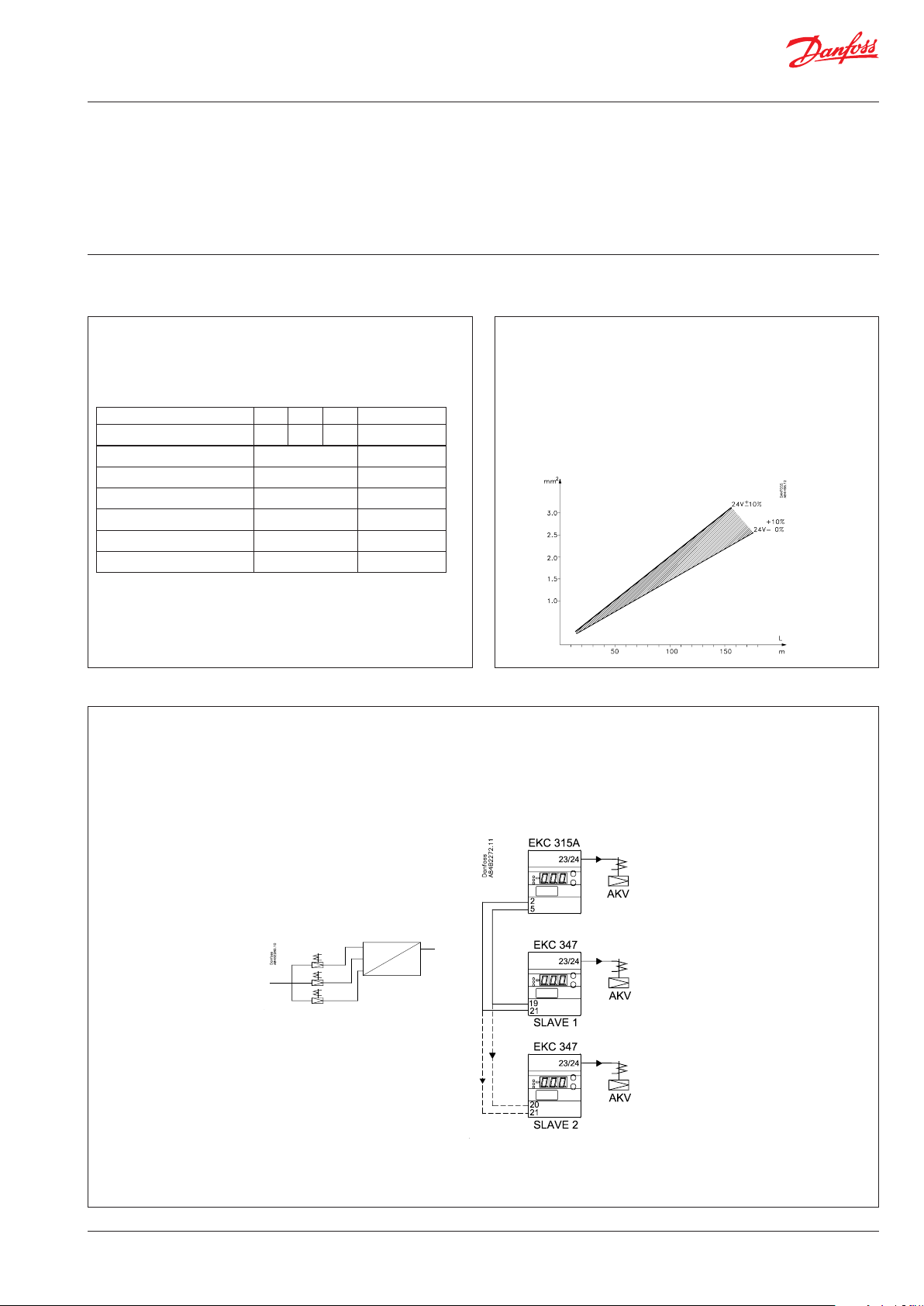

Modulerende / pulserende ekspansionsventil

På 1:1 anlæg (én fordamper, én kompressor og én kondensator) med lille kølemiddelfyldning anbefales ICM.

På anlæg med AKV-ventil kan kapaciteten fordeles med op til tre ventiler, hvis der monteres slavemoduler. Regulatoren vil forskyde åbningstidspunktet på AKV-ventilerne, så de ikke pulserer på samme tid. Som slavemodul anvendes regulator af typen EKC 347.

Analog udgang

Regulatoren er udrustet med en analog strømudgang, som kan indstilles til enten 0-20 mA eller 4-20 mA. Signalet vil enten følge overhedningen, ventilens åbningsgrad eller lufttemperaturen. Ved anvendelse af ICM ventil benyttes signalet til styring af ventilen via aktuator ICAD.

PC-betjening

Regulatoren kan udstyres med datakommunikation, så den kan kobles sammen med andre produkter i ADAP-KOOL® Køleanlægsstyringer. Hermed kan betjening, overvågning og dataopsamling foretages fra en PC – enten på stedet eller hos et servicerma.

DKRCI.PS.RP0.D2.01 | 520H7655| 3

User Guide | Overhedningsregulator, EKC 315A

Funktionsoversigt

Funktion Para-

Normalbilledet

Normalt vises overhedningen (men ventilens åbningsgrad eller lufttemperaturen kan også være valgt. Se o17).

Reference Setpunkt

Der reguleres efter den indstillede værdi forudsat, der ikke er noget eksternt bidrag (o10). (Tryk på begge knapper samtidig for at indstille setpunktet.)

Dierens

Når temperaturen er over referencen + den indstillede dierens, vil magnetventilrelæet være aktiveret. Det vil blive deaktiveret igen, når temperaturen når under den indstillede reference.

Ref. Di.

Enhed

Her kan du vælge, om regulatoren skal vise temperaturværdierne i °C eller i °F. Hvis der vælges visning i °F, vil andre temperaturindstillinger også skifte over til fahrenheit, enten som absolut værdier eller som delta værdier. Kombinationen af temperaturenhed og trykenhed er vist her til højre.

Eksternt bidrag til referencen

Denne indstilling bestemmer hvor stort et bidrag, der skal adderes til det indstillede setpunkt, når indgangssignalet er max. (20 mA). Se o10.

Korrektion af signalet fra S2

(kompensationsmulighed ved en lang følerledning)

Korrektion af signalet fra S3

(kompensationsmulighed ved en lang følerledning)

Start / stop af kølingen

Med denne indstilling kan kølingen startes og stoppes. Start / stop af kølingen kan også foretages med den eksterne kontaktfunktion. Se også bilag 1.

Termostatfunktionen deneres

0: Ingen termostatfunktion. Kun overhedningen reguleres. 1: Både termostatfunktion og regulering af overhedningen.

Alarm

Regulatoren kan give alarm i forskellige situationer. Ved alarm blinker alle lysdioderne på fronten af regulatoren, og alarmrelæet sluttes.

Alarm for øvre afvigelse

Her indstilles alarmen for høj S3 temperatur. Værdien indstilles i Kelvin. Alarmen er aktiv, hvis S3 temperaturen overstiger den aktuelle reference + A01. (Den aktuelle reference kan ses i u28.)

Alarm for nedre afvigelse

Her indstilles alarmen for lav S3 temperatur. Værdien indstilles i Kelvin. Alarmen er aktiv, hvis S3 temperaturen bliver lavere end den aktuelle reference minus A02.

Alarmforsinkelse

Hvis en af de to grænseværdier overskrides, starter en timerfunktion. Alarmen bliver først aktiv, når den indstillede forsinkelsestid er passeret. Forsinkelsestiden indstilles i minutter.

meter

- TempSetpoint.

r01 Dierential

r05 Units

r06 ExtRefOset

r09 Adjust S2

r10 Adjust S3

r12 Main Switch

r14 Therm. Mode

A01 Hgh.TempAlrm

A02 Low.TempAlrm

A03 TempAlrmDel

Parameter ved betjening via datakommunikation

SH / OD% / S3 temp

0: °C + bar 1: °F + psig (i AKM udlæses kun °C + bar - uanset indstilling)

Ved datakommunikation kan vigtigheden for de enkelte alarmer deneres. Indstillingen foretages i menuen "Alarm destinationer".

DKRCI.PS.RP0.D2.01 | 520H7655 | 4

User Guide | Overhedningsregulator, EKC 315A

Reguleringsparametre

P: Forstærkningsfaktor Kp

Hvis Kp-værdien mindskes, bliver reguleringen langsommere

I: Integrationstid Tn

Hvis Tn-værdien øges, bliver reguleringen langsommere.

D: Dierentiationstid Td

D-leddet kan annulleres ved at indstille værdien på min. (0)

Max. værdi for overhedningsreferencen n09 Max SH

Min. værdi for overhedningsreferencen

Advarsel! På grund af fare for væskegennemløb bør indstillingen ikke være lavere end ca. 2-4 K.

MOP

Hvis der ikke ønskes MOP-funktion, skal indstillingen vælges til O.

AKV-ventilens periodetid i sekunder

Bør kun indstilles til en lavere værdi, hvis det er et decentralt anlæg, og sugetrykket varierer for meget og i takt med åbningen af AKV-ventilen.

Stabilitetsfaktor for regulering af overhedningen

Med en højere værdi vil reguleringen tillade et større udsving af overhedningen, inden referencen bliver ændret. Værdien bør kun ændres af særligt instrueret personale.

Dæmpning af forstærkningen omkring referencen

Denne indstilling dæmper den normale forstærkning Kp, men den gør det kun lige omkring referencen. En indstilling på 0,5 vil minimere Kp-værdien til det halve. Værdien bør kun ændres af særligt instrueret personale.

Forstærkningsfaktor for overhedningen (kun på 1-1anlæg)

Denne indstilling bestemmer ICM eller AKV ventilens åbningsgrad som en funktion af ændringen i fordampertrykket. En stigning i fordampertrykket vil resultere i en mindre åbningsgrad. Ved udfald på lavtrykspressostaten under opstart skal værdien hæves lidt. Ved pendlinger under opstart skal værdien gøres lidt mindre. Værdien bør kun ændres af særligt instrueret personale.

Denition af overhedningensreguleringen (Se evt. bilag 6) 1: Minimale stabile overhedning (MSS). Adaptiv regulering. 2: Belastningsdeneret overhedning. Referencen fastlægges efter den linie, der dannes af de 3 punkter: n09, n10 og n22

Værdi for min. overhedningsreference ved belastninger under 10%

(Værdien skal være mindre end "n10")

Standby-temperatur ved lukket ventil (kun TQ)

TQ-aktuatoren holdes varm, når ventilen når sit lukkepunkt. Da lukkepunktet ikke kan bestemmes helt eksakt pga. tolerencer og trykvariationer kan indstillingen ændres alt efter behov (hvor "hårdt" / sikkert skal ventilen lukke). Se også bilag 1 og 5.

Standby-temperatur ved åben ventil (kun TQ)

TQ-aktuatoren holdes nede i temperatur, når ventilen når sin helt åbne position. Her indstilles, hvor mange grader temperaturen må være over den forventede åbne temperatur ved helt åben position. Jo større værdi, jo mere sikkert er det, at ventilen er åben, men den vil også reagere langsommere, når den igen skal lukke.

Max. åbningsgrad

ICM eller AKV ventilens åbningsgrad kan begrænses. Værdien indstilles i %. Værdien bør kun ændres af særligt instrueret personale.

Min. åbningsgrad

ICM eller AKV ventilens åbningsgrad kan holdes over en min. værdi, så den ikke lukkes helt. Værdien bør kun ændres af særligt instrueret personale.

n04 Kp factor

n05 Tn sec.

n06 Td sec.

n10 Min SH

n11 MOP (bar)

(En værdi på 60 vil svare til O)

n13 AKV per. time

n18 Stability

n19 Kp Min

n20 Kp T0

n21 SH mode

n22 SH Close

n26 TQ Kmin

n27 TQ Kmax

n32 OD Max

n33 OD Min

DKRCI.PS.RP0.D2.01 | 520H7655| 5

User Guide | Overhedningsregulator, EKC 315A

Diverse Adresse

Hvis regulatoren kobles op i et net med datakommunikation, skal den have en adresse, og mastergatewayen på datakommunikationen skal så kende denne adresse. Disse indstillinger kan først foretages, når der er monteret et datakommunikationsmodul i regulatoren, og installationen af datakommunikationskablet er afsluttet.

Efter installation af et datakommunikationsmodul, kan regulatoren betjenes på lige fod med de øvrige regulatorer i ADAP-KOOL® Køleanlægsstyringer.

Denne installation er omtalt i et separat dokument "RC8AC" Adressen indstilles imellem 0 og 119 o03 -

Adressen sendes til gatewayen, når menuen indstilles til ON.

o04 -

(Indstillingen skifter selv tilbage til O efter et par sekunder.)

Ventil og udgangssignal

o09 Valve/AO type Her deneres hvilken ventil, der skal reguleres med, samt hvilket strømsignal, der sendes ud på den analoge udgang "AO". Strømsignalet vil vise overhedningen, hvis o17=1. Eller ventilens åbningsgrad, hvis O17=2. Eller S3-temperaturen, hvis o17= 3 0: O 1: TQ-ventil og 0-20 mA 2: TQ-ventil og 4-20 mA 3: AKV-ventil og 0-20 mA 4: AKV-ventil og 4-20 mA 5: AKV-ventil og signal til anden regulator. Se bilag 3. 6: ICM og ICM OD% /0-20 mA 7: ICM og ICM OD% /4-20 mA

Indgangsignal til referenceforskydning

o10 AI A type Denition af funktion og signalets område. 0: ikke noget signal 1: Forskydning af temperaturreferencen med 0-20 mA 2: Forskydning af temperaturreferencen med 4-20 mA 3: Forskydning af overhedningsreferencen med 0-20 mA 4: Forskydning af overhedningsreferencen med 4-20 mA (4 eller 0 mA vil ikke give nogen forskydning. 20 mA vil forskyde referencen med den værdi, der er indstillet i menuen r06.)

Frekvens

Indstil netfrekvensen

Vælg signal til displayvisning

o12 50 / 60 Hz

(50=0, 60=1)

o17 Display mode Her kan du vælge hvilket signal, der skal vises i normalbilledet. Signalet sendes også ud på den analoge udgang. Se O09. 1: Overhedning 2: Ventilens åbningsgrad 3: Lufttemperaturen (Hvis du under drift trykker kortvarigt på den nederste knap, kan du se følgende: S3temperaturen, hvis der er valgt 1. Overhedning, hvis der er valgt 2. Temperaturreferencen, hvis der er valgt 3.)

Manuel styring af udgange

o18

Til servicebrug kan de enkelte relæudgange og AKV/A-udgangen tvangsstyres til ON position. Men kun når reguleringen er stoppet. O: Ingen overstyring 1: Relæet til magnetventilen er ON 2: AKV/A-udgangen er ON 3: Alarmrelæet aktiveres (der bliver forbindelse imellem klemme 12 og 13).

Arbejdsområdet for tryktransmitteren

o20 MinTransPres. Alt efter application anvendes en tryktransmitter med et givet arbejdsområde. Regulatoren skal have indstillet dette arbejdsområde (fx: -1 til 12 bar) Min. Værdien indstilles Max. værdien indstilles o21 MaxTransPres.

(Indstilling til o09 funktionen og kun hvis ventilen er TQ eller AKV)

o27 AO min. value Vælg den temperaturværdi eller åbningsgrad af ventilen, hvor udgangssignalet skal være minimum (0 eller 4 mA)

(Indstilling til o09 funktionen og kun hvis ventilen er TQ eller AKV)

o28 AO max. value Vælg den temperaturværdi eller åbningsgrad af ventilen, hvor udgangssignalet skal være maksimum (20 mA). (Med et temperaturområde på 50 K (dierencen imellem indstillingerne i o27 og o28) vil opløsningen være bedre end 0,1 K. Med 100 K vil den være bedre end 0,2 K.)

DKRCI.PS.RP0.D2.01 | 520H7655 | 6

User Guide | Overhedningsregulator, EKC 315A

Kølemiddelindstilling

Inden kølingen kan startes, skal kølemidlet deneres. Der kan vælges følgende kølemidler: 1=R12. 2=R22. 3=R134a. 4=R502. 5=R717. 6=R13. 7=R13b1. 8=R23. 9=R500. 10=R503. 11=R114. 12=R142b. 13=Brugerdeneret. 14=R32. 15=R227. 16=R401A. 17=R507. 18=R402A. 19=R404A. 20=R407C. 21=R407A. 22=R407B. 23=R410A. 24=R170. 25=R290. 26=R600. 27=R600a. 28=R744. 29=R1270. 30=R417A. 31=R422A. 32=R413A. 33=R422D. 34=R427A. 35=R438A Advarsel: Forkert valg af kølemiddel kan medføre skade på kompressoren.

Service

En række af regulatorens værdier kan udlæses til brug i en servicesituation Aæse ventilens aktuatortemperatur (TQ) u04 ActuatorTemp. Aæse referencen for ventilens aktuatortemperatur (TQ) u05 ActuatorRef. Aæse værdien af det eksterne strømsignal (AIA) u06 AI A mA

Aæse værdien af det afgivne strømsignal u08 AO mA Aæse status på indgangen DI (start/stop indgangen) u10 DI

Aæse den igangværende indkoblingstid for termostaten eller varigheden af den sidst afsluttede indkobling

Aæse temperaturen ved S2 føleren u20 S2 temp. Aæse overhedningen u21 SH

Aæse reguleringens aktuelle overhedningsreference u22 SH ref. Aæse ventilens åbningsgrad u24 OD% Aæse fordampningstrykket u25 Evap. pres. Pe Aæse fordampningstemperaturen u26 Evap. temp Te Aæse temperaturen ved S3 føleren u27 S3 temp. Aæse reguleringsreferencen

(Indstillet setpunkt + evt. bidrag fra eksternt signal) Aæse værdien af strømsignal fra tryktransmitteren (AIB) u29 AI B mA

Driftsstatus

Regulatorens driftsstatus kan fremkaldes ved kortvarigt (1s.) aktivering af den øverste knap. Hvis der eksisterer en statuskode, vil den blive vist. (Statuskoder har lavere prioritet end alarmkoder. Det betyder at statuskoder ikke kan ses, hvis der er en aktiv alarmkode.) De enkelte statuskoder betyder følgende:

S10: Kølingen er stoppet med den interne eller den eksterne start/stop. 10 S11: Termostaten er udkoblet 11

o30 Refrigerant

u18 Ther. RunTime

u28 Temp ref.

-- DO1 Alarm Aæse status på alarmrelæet

-- DO2 Liq.Valv Aæse status på relæet til magnetventilen

EKC Tilstand (0 = regulering)

DKRCI.PS.RP0.D2.01 | 520H7655| 7

User Guide | Overhedningsregulator, EKC 315A

Betjening Menuoversigt

Display

Værdierne bliver vist med tre cifre, og med en indstilling kan du bestemme, om temperaturen skal vises i °C eller i °F.

Lysdioder på fronten

Der er lysdioder på fronten, som vil lyse, når den tilhørende funktion er aktiveret. Den øverste lysdiode vil angive ventilens åbningsgrad. Kort puls angiver et lille væskeow og lang puls et stort væskeow. Den næste lysdiode vil angive, når regulatoren kalder på køling. De tre nederste lysdioder vil blinke, hvis der er en fejl i reguleringen. I denne situation kan du kalde fejlkoden frem på displayet og udkoble alarmen ved at trykke kortvarigt på den øverste knap.

Knapperne

Når du vil ændre en indstilling, vil de to knapper give en højere eller en lavere værdi alt efter hvilken knap, du trykker på. Men før du kan ændre værdien, skal du have adgang ind i menuen. Det får du ved at trykke på den øverste knap i et par sekunder – så kommer du ind i rækken med parameterkoder. Find den parameterkode du vil ændre, og tryk så på begge knapper samtidig. Når du har ændret værdien, gemmer du den nye værdi ved igen at trykke på begge knapper samtidig. Eller kort:

Giver adgang til menuen (eller udkoble en alarm)

Giver adgang til at ændre

Gemmer en ændring.

Eksempler på betjening

Indstille setpunkt

1. Tryk på begge knapper samtidig

2. Tryk på en af knapperne og vælg den nye værdi

3. Tryk igen på begge knapper for at afslutte indstillingen.

Indstille en af de øvrige menuer

1. Tryk på den øverste knap til der vises en parameter

2. Tryk på en af knapperne og nd hen til den parameter, du vil indstille

3. Tryk på begge knapper samtidig indtil værdien for parameteren

vises

4. Tryk på en af knapperne og vælg den nye værdi

5. Tryk igen på begge knapper for at afslutte indstillingen.

Funktion

Normalbillede

Viser den aktuelle overhedning / åbningsgrad / temp. Visningen deneres i o17

Temperatur, overhedning eller temp. referencen vises ved kortvarigt tryk på den nederste knap. Visningen deneres i o17

Reference

Indstil det ønskede setpunkt - -60°C 50°C 10

Dierens r01 0,1 K 20,0 K 2.0

Enheder (0=°C+bar /1=°F+psig) r05 0 1 0

Eksternt bidrag til referencen r06 -50 K 50 K 0

Korrektion af signalet fra S2 r09 -50.0 K 50.0 K 0.0

Korrektion af signalet fra S3 r10 -50.0 K 50.0 K 0.0

Start / stop af kølingen r12 OFF On 0 Termostatfunktionen deneres (0= ingen termostatfunktion, 1=On/o-termostat)

Alarm

Øvre afvigelse (over temperaturindstillingen) A01 3.0 K 20 K 5.0

Nedre afvigelse (under temperaturindstillingen) A02 1 K 10 K 3.0

Alarmforsinkelse A03 0 min. 90 min. 30

Reguleringsparametre

P: Forstærkningsfaktor Kp n04 0.5 20 3.0

I: Integrationstid Tn n05 30 s 600 s 120

D: Dierentiationstid Td (0 = o) n06 0 s 90 s 0

Max. værdi for overhedningsreferencen n09 2 K 50 K 6

Min. værdi for overhedningsreferencen n10 1 K 12 K 4

MOP (max. = o) n11 0.0 bar 60 bar 60

Periodetid (kun hvis der anvendes AKV/A-ventil) n13 3 s 10 s 6 Stabilitetsfaktor for regulering af overhedningen. Bør kun ændres af instrueret personale

Dæmpning af forstærkningen omkring referencen. Bør kun ændres af instrueret personale

Forstærkningsfaktor for overhedningen. Bør kun ændres af instrueret personale

Denition af overhedningsreguleringen. 1=MSS, 2=LOADAP

Værdi for min. overhedningsreference ved belastninger under 10%

Standbytemperatur ved lukket ventil (kun ved TQ-ventil). Bør kun ændres af instrueret personale

Standbytemperatur ved åben ventil (kun ved TQ-ventil). Bør kun ændres af instrueret personale

Max. åbningsgrad. Bør kun ændres af instrueret personale

Min. åbningsgrad Bør kun ændres af instrueret personale

Diverse

Regulatorens adresse o03* 0 119 -

On/o omskifter (service-pin meddelelse) o04* - - Denér ventil og udgangssignal: 0: O 1: TQ. AO: 0-20 mA 2: TQ. AO: 4-20 mA 3: AKV, AO: 0-20 m 4: AKV, AO: 4-20 mA 5: AKV, AO: EKC 347-SLAVE 6: ICM, AO: 0-20 mA/ICM OD% 7: ICM AO: 4-20 mA/ICM OD%

SW =1.4x

Para-

Min. Max.

meter

- K

- %

r14 0 1 0

n18 0 10 5

n19 0.2 1.0 0.3

n20 0.0 10.0 0.4

n21 1 2 1

n22 1 15 2

n26 0 K 20 K 0

n27 -15 K 70 K 20

n32 0 100 100

n33 0 100 0

o09 0 7 0

Fab.indstilling

DKRCI.PS.RP0.D2.01 | 520H7655 | 8

User Guide | Overhedningsregulator, EKC 315A

Denér indgangssignalet på den analoge indgang AIA: 0: Ikke noget signal, 1: Temperatursetpunkt. 0-20 mA 2: Temperatursetpunkt. 4-20 mA

o10 0 4 0 3: Forskydning af overhedningsreferencen. 0-20 mA 4: Forskydning af overhedningsreferencen. 4-20 mA Indstil forsyningsspændingens frekvens o12 50 Hz 60 Hz 0 Vælg displayvisningen til "normalbilledet" (Ved kortvarigt tryk på den nederste knap vises det, der er angivet i parentesen) 1: Overhedning (Temperatur)

o17 1 3 1

2: Ventilens åbningsgrad (Overhedning) 3: Lufttemperaturen (Temperatur reference)

Manuel styring af udgange: OFF: Ingen manuel styring 1: Relæet til magnetventilen vælges ON

o18 o 3 O 2: AKV/A udgangen vælges ON 3: Alarmrelæet aktiveres (brydes)

Arbejdsområdet for tryktransmitteren - min. værdi

Arbejdsområdet for tryktransmitteren - max. værdi

o20 -1 bar 60 bar -1.0

o21 -1 bar 60 bar 12

(Indstilling til o09 funktionen, kun AKV og TQ) Vælg den temperaturværdi eller åbningsgrad, hvor udgangssignalet skal være minimum (0

o27 -70°C 160°C -35

eller 4 mA) (Indstilling til o09 funktionen, kun AKV og TQ)

Vælg den temperaturværdi eller åbningsgrad, hvor udgangssignalet skal være maksimum (20

o28 -70°C 160°C 15

mA) Kølemiddelindstilling

1=R12. 2=R22. 3=R134a. 4=R502. 5=R717. 6=R13. 7=R13b1. 8=R23. 9=R500. 10=R503. 11=R114. 12=R142b. 13=Brugerdeneret. 14=R32. 15=R227. 16=R401A. 17=R507. 18=R402A. 19=R404A. 20=R407C. 21=R407A. 22=R407B. 23=R410A. 24=R170. 25=R290. 26=R600. 27=R600a. 28=R744. 29=R1270. 30=R417A. 31=R422A. 32=R413A. 33=R422D. 34=R427A. 35=R438A

o30 0 35 0

Service

TQ-ventilens aktuatortemperatur u04 °C

Referencen for TQ-ventilens aktuatortemperatur u05 °C

Analog indgang AIA (18-19) u06 mA

Analog udgang AO (2-5) u08 mA

Aæse status på indgangen DI u10 on/o

Termostatens indkoblingstid u18 min.

Temperaturen ved S2 føleren u20 °C

Overhedningen u21 K

Overhedningsreferencen u22 K

Aæse ventilens åbningsgrad u24 %

Aæse fordampningstrykket u25 bar

Aæse fordampningstemperaturen u26 °C

Temperaturen ved S3 føleren u27 °C

Temperaturreferencen u28 °C

Aæse signalet på tryktransmitterindgangen u29 mA *) Denne indstilling vil kun være mulig, hvis der er monteret et datakommunikationsmodul i regulatoren.

Regulatoren kan give følgende meddelelser:

E11

Fejl i regulatoren Ventilens aktuatortemperatur er udenfor

området E15 Afbrudt S2 føler E16 Kortsluttet S2 føler

Fejlmeddelelse

E17 Afbrudt S3 føler E18 Kortsluttet S3 føler

E19

E20

Alarmmeddelelse

A2 Lavtemperaturalarm

Indgangssignalet på klemme 18-19 er udenfor

området

Indgangssignalet på klemme 14-15 er udenfor

området (P0 signalet)

Højtemperaturalarm

A11 Der er ikke valgt kølemiddel

Fabriksindstilling Hvis du får behov for at vende tilbage til de fabriksindstillede værdier, kan det ske således:

- Afbryd forsyningsspændingen til regulatoren

- Hold begge knapper inde samtidig med at du igen tilslutter forsyningsspændingen.

DKRCI.PS.RP0.D2.01 | 520H7655| 9

User Guide | Overhedningsregulator, EKC 315A

Data

Forsyning

Eektforbrug

Indgangssignal

Følerindgang 2 stk. Pt 1000 ohm

Udgangssignal

Relæudgang 1 stk. SPST Alarmrelæ 1 stk. SPST

Aktuator

Datakommunikation

Omgivelser

Kapsling IP 20 Vægt 300 g Montage DIN-skinne Display LED, 3 cifre Tilslutningsklemmer max. 2,5 mm2 erledet

Godkendelser

24 V a.c. +/-15% 50/60 Hz, (80 VA) (forsyningsspændingen er galvanisk adskilt fra ind- og udgangssignaler)

Regulator TQ-aktuator AKV-spole

Strømsignal 4-20 mA eller 0-20 mA Tryktransmitter 4-20 mA fra AKS 33 Digital indgang fra ekstern kontaktfunktion

Strømsignal 4-20 mA eller 0-20 mA Belastning Max. 200 ohm

Indgang (fra TQ)

Udgang (AKV, TQ)

Udgang ICAD monteret på ICM Mulighed for tilslutning af et datakommunikationsmodul

-10 - 55°C, under drift

-40 - 70°C, under transport 20 - 80% Rh, ikke kondenserende Ikke chokpåvirkninger / vibrationer

EU lavspændingsdirektiv og EMC krav til CEmærkning er opfyldt. LVD-testet iht. EN 60730-1 og EN 60730-2-9 EMC-testet iht. EN50081-1 og EN 50082-2

5 VA 75 VA 55 VA

250V a.c. AC-1: 4 A (ohmsk) AC-15: 3 A (induktiv) Temperatursignal fra føleren i TQ-aktuatoren

Pulserende 24 V a.c. til aktuatoren

Strømsignal 4-20 mA eller 0-20 mA

Tilslutninger

Nødvendige tilslutninger

Klemme: 25-26 Forsyningsspænding 24 V a.c. 17-18 Kun ved TQ aktuator: Signal fra aktuator 20-21 Pt 1000 føler ved fordamperafgang (S2) 14-15 Tryktransmitter type AKS 33 9-10 Relækontakt til start/stop af magnetventil 1-2 Kontaktfunktion til start/stop af reguleringen. Hvis der

ikke tilsluttes en kontakt, skal klemme 1 og 2 kortsluttes.

Applicationbestemte tilslutninger

Klemme: 21-22 Pt 1000 føler til måling af lufttemperatur (S3) 12-13 Alarmrelæet

Der er forbindelse imellem 12 og 13 i alarmsituationer, og

når regulatoren er spændingsløs 18-19 Strømsignal fra anden regulering (Ext.Ref.) 23-24 Spænding til aktuator AKV/TQ 2-5 Strømudgang til visning af overhedning eller lufttem peratur. Eller til signal til et slavemodul. Eller styring af ICM

ventil. 3-4 Datakommunikation

Monteres kun, hvis der også er monteret et datakommuni-

kationsmodul.

Det er vigtigt, at installationen af datakommunikations-

kablet udføres korrekt.

Se separat litteratur nr. RC8AC...

Bestilling

Type Funktion Bestilling

EKC 315A Overhedningsregulator 084B7086

EKA 175

EKA 174

Temperaturføler Pt 1000 ohm / Tryktransmitter type AKS 33 /

TQ-Ventiler / AKV-ventiler: .............................. Se venligst katalog RK0YG

ICM/ICAD ventiler: .............................................. Se venligst DKRCI.PD.HT0.A

Datakommunikation

Datakommunikationsmodul

(tilbehør), (RS 485 modul)

Datakommunikationsmodul (tilbe-

hør), (RS 485 modul)

med galvanisk adskillelse

Ledningslængde TQ. Se bilag 2

(Produktionen af TQ er stoppet)

DKRCI.PS.RP0.D2.01 | 520H7655 | 10

084B7093

084B7124

ICAD skal forsynes fra ekstern kilde med 24 V d.c.

User Guide | Overhedningsregulator, EKC 315A

Installationshensyn

Utilsigtet påvirkning kan medføre funktionssvigt af føler, regulator, ventil eller data kommunikation med deraf følgende driftsfejl på køleanlægget. Fx temperaturstigning eller væskegennemløb i fordamperen. Danfoss påtager sig ikke ansvar for varer og dele i installationer, der beskadiges som følge af ovenstående fejl.

Ved installation påhviler det installatøren at foretage de nødvendige sikringer mod ovenstående fejl. Specielt henvises til nødvendigheden af signal til regulatoren, når kompressorer bliver stoppet, og til nødvendigheden af væskeopsamlere før kompressorerne.

Bilag 1

Samspil imellem intern og ekstern start/stop funktion og funktioner, der er aktive.

Intern Start/stop O O On On

Ekstern start/stop (DI) O On O On

Køling (DO2) O On

TQ-aktuator Standby-temperatur Regulerer

Ekspansionsventilrelæ O On

Temperaturovervågning Nej Ja

Følerovervågning Ja Ja

ICM Lukket Regulerer

Bilag 3

Hvis kølemiddelstrømningen skal deles ud på ere ekspansionsventiler, kan det ske ved at anvende AKV-ventiler og EKC 347 regulatorer som slavemoduler.

Bilag 2

Kabellængden til TQ-aktuatoren Aktuatoren skal have tilført 24 V a.c. +/- 10%. For at undgå et for stort spændingstab i ledningen til aktuatoren, skal der anvendes et kraftigere kabel ved større afstande.

Ledningstværsnit

Kabellængde

Husk at åbne op for funktionerne i:

- EKC 315A's menu o09

- EKC 347's menu o09

DKRCI.PS.RP0.D2.01 | 520H7655| 11

User Guide | Overhedningsregulator, EKC 315A

Bilag 5

Standby-temperaturer for TQ- ventiler

TQ-ventil

Ventilens aktuatortemperatur begrænses både ved stoppet regulering og når ventilen er ude i helt åbne punktet og i lukkepunktet. (Åbne- og lukkepunktet kan variere +/- nogle grader alt efter tryk og tolerencer.)

n26 Indstillingen tager udgangspunkt i TQ-ventilens lukkekurve. Med en plus-værdi kan ventilen holdes lidt åben. Med en minus-værdi kan ventilen lukkes helt. Er minus-værdien stor, er du helt sikker på at ventilen lukker, men så er den også langsommere til at reagere, når den igen skal åbne.

n27 Denne indstilling denerer det antal grader som aktuatoren må være varmere, når ventilen er helt åben. Er værdien stor, er du sikker på at ventilen er helt åben, men så er den også langsommere til at reagere, når den igen skal lukke.

Bilag 6

De to reguleringsformer for overhedning er følgende:

Adaptiv overhedning

Her reguleres efter fordamperens belastning vha. MSS-søgning (MSS = mindst tilladelig overhedning). (Overhedningsreferencen sænkes, så der lige netop nås ustabilitet.) Overhedningen begrænses af indstillingerne for min. og max. overhedning.

Belastningsdeneret overhedning

Referencen følger en deneret kurve. Denne kurve deneres med tre værdier. Lukke værdien, min værdien og max værdien. Disse tre værdier skal vælges således, at kurven ligger imellem MSS kurven og kurven for middeltemperaturdierencen ∆Tm (temperaturforskellen imellem medietemperatur og fordampningstemperatur. Indstillingseksempel = 4, 6 og 10 K).

DKRCI.PS.RP0.D2.01 | 520H7655 | 12

User Guide | Overhedningsregulator, EKC 315A

Start af regulatoren

Når el-tilslutningen til regulatoren er foretaget, skal de følgende punkter foretages, inden reguleringen er i gang:

1. Afbryd den eksterne kontakt, der starter og stopper reguleringen.

2. Følg menuoversigten på side 8 og indstil de forskellige parametre til de ønskede værdier.

3. Slut den eksterne kontakt, og reguleringen bliver startet.

Hvis overhedningen pendler

Når køleanlægget er bragt til at arbejde stabilt, skulle regulatorens fabriksindstillede reguleringsparametre i de este tilfælde give et stabilt og relativt hurtigt reguleringssystem.

Hvis systemet derimod pendler, kan det skyldes at overhedningsparametrene er valgt for lave:

Hvis der er valgt adaptiv overhedning:

Juster: n09, n10 og n18.

Hvis der er valgt belastningsdeneret overhedning:

Juster: n09, n10 og n22.

4. Følg den aktuelle rumtemperatur eller overhedning på displayet (På klemme 2 og 5 kan der afgives et strømsignal, der repræsenterer displayvisningen. Tilslut evt. et dataopsamlingsudstyr så temperaturforløbet kan følges.)

Alternativt kan det skyldes, at de indstillede reguleringsparametre ikke er optimale:

Hvis periodetiden er større end integrationtiden:

(Tp > Tn , (Tn er fx 240 sekunder))

1. Forøg Tn til 1,2 x T

2. Vent til anlægget igen er i balance

3. Hvis der stadig er pendling, reduceres Kp med fx 20%.

4. Vent til anlægget er i balance

5. Ved fortsat pendling gentages 3 og 4.

Hvis periodetiden er mindre end integrationstiden:

(Tp < Tn , (Tn er fx 240 sekunder))

1. Reducér Kp med fx 20% af skalaværdien

2. Vent til anlægget er i balance

3. Ved fortsat pendling gentages 1 og 2.

Hvis overhedningen har for stort undersving ved opstart

Hvis der reguleres med ventil type ICM eller AKV:

Juster n22 lidt op, og/eller n04 lidt ned.

Hvis der reguleres med ventil type TQ:

Juster n26 lidt ned.

DKRCI.PS.RP0.D2.01 | 520H7655| 13

User Guide | Overhedningsregulator, EKC 315A

DKRCI.PS.RP0.D2.01 | 520H7655 | 14

User Guide | Overhedningsregulator, EKC 315A

DKRCI.PS.RP0.D2.01 | 520H7655| 15

User Guide | Overhedningsregulator, EKC 315A

Litteraturoversigt

Instruktion RI8GT (udpluk af denne manual). Her kan du se hvordan regulatoren skal monteres og programmeres.

Installationsvejledning til udvidet betjening RC8AC Her kan du se hvordan der kan oprettes en datakommunikationsforbindelse til ADAP-KOOL® Køleanlægsstyringer.

DKRCI.PS.RP0.D2.01 | 520H7655 | 16

Danfoss EKC 315A User guide [da]

Specifications and Main Features

Frequently Asked Questions

User Manual
