User Guide

Controlador de recalentamiento

EKC 315A

El controlador y la válvula están diseñados para aplicaciones de refrigeración que r equieren un control preciso del recalentamiento y la temperatura. P.ejemplo.:

• Cámaras frigorícas (enfriadores de aire)

• Plantas de proceso (enfriadoras de agua)

• Plantas de aire acondicionado

Ventajas • Óptima carga del evaporador – incluso bajo

grandes uctuaciones de carga y presión de aspiración.

• Ahorro energético – la regulación "adaptativa" de la inyección de refrigerante, asegura un uso óptimo del evaporador, y por lo tanto una alta presión de aspiración.

• Control de temperatura preciso – la combinación del control "adaptativo" del evaporador y de la temperatura, asegura una gran precisión de temperatura para el medio a refrigerar.

• La regulación del recalentamiento se limita al valor mínimo posible a la vez que la temperatura del entorno se controla mediante la función del termostato.

DKRCI.PS.RP0.D2.05 | 1

User Guide | Controlador de recalentamiento, EKC 315A

Introducción

Funciones

• Regulación del recalentamiento

• Control de temperatura

• Función MOP

• Interruptor ON/OFF para arranque/parada de la regulación.

• Señal de entrada que puede desplazar la referencia del recalentamiento o de la temperatura

• Alarma si se sobrepasan los valores de alarma jados.

• Salida de relé para válvula solenoide.

• Regulación PID

• Señal de salida analógica correspondiente al valor visualizado en el display

Sistema

El recalentamiento en el evaporador se controla mediante un transmisor de presión P y un sensor de temperatura S2. La válvula puede ser uno de los siguientes modelos:

• ICM

• AKV (AKVA)

La ICM es una válvula electrónica motorizada, gobernada por un actuador ICAD. Se utiliza con una válvula de solenoide en la línea de líquido. Válvula TQ El controlador también puede controlar una válvula tipo TQ. Esta válvula se ha descatalogado de nuestra gama de productos, pero los ajustes se siguen indicando en este manual. La AKV es una válvula pulsante. Donde se utilice una AKV, ésta también actúa como válvula solenoide. El control de temperatura se realiza en base a una señal del sensor de temperatura S3, el cual está situado en la corriente de aire de entrada del evaporador. La regulación de temperatura es en forma de un termostato ON/OFF, que cierra la línea de líquido.

enfriadoras de agua enfriadores de aire

DKRCI.PS.RP0.D2.05 | 2

User Guide | Controlador de recalentamiento, EKC 315A

Funcionamiento

Función del recalentamiento

Se puede seleccionar entre dos tipos de recalentamiento:

• Recalentamiento "adaptativo" ó

• Recalentamiento denido según la carga térmica.

MOP

La función MOP limita el grado de apertura de la válvula, siempre que la presión de evaporación sea más alta que el valor MOP ajustado.

Función de desplazamiento (modicación)

Mediante la entrada analógica, se puede desplazar las referencias de temperatura o de recalentamiento. Puede ser una señal 0-20 mA ó una señal 4 - 20mA. Las referencias se pueden desplazar bien en sentido positivo ó en sentido negativo.

Interruptor externo para arranque/parada

El controlador se puede arrancar y parar externamente mediante el contacto conectado a los terminales de entrada 1 y 2. La regulación se para cuando se interrumpe la conexión. La función deberá utilizarse cuando el compresor está parado. El controlador cierra entonces la válvula solenoide cortando la alimentación de refrigerante al evaporador.

Relés

El relé de la válvula solenoide, funcionará cuando haya demanda de refrigeración. El relé de la función de alarma, funciona de forma que el contacto se cierra en situaciones de alarma y cuando el controlador no tiene tensión.

Válvula de expansión modulante/por pulsos

En sistemas 1:1 (un evaporador, un compresor y un condensador) con pequeñas cargas de refrigerante, se recomienda la ICM.

En un sistema con una válvula AKV, la capacidad puede distribuirse a hasta tres válvulas si se montan módulos esclavos. El controlador mostrará en la pantalla los tiempos de apertura de las válvulas AKV, por lo tanto, estas no abren al mismo tiempo. Un módulo esclavo podría ser un controlador del tipo EKC 347.

Salida analógica

El controlador esta provisto de una salida de corriente analógica la cual se puede ajustar tanto para 0-20 mA ó 4-20 mA. La señal puede registrar el recalentamiento, grado de apertura de la válvula ó temperatura del uido a refrigerar. Cuando la válvula ICM está funcionando, se utiliza la señal para controlar la válvula vía el actuador ICAD.

Operación con PC

El controlador se puede proveer con comunicación de datos, con lo cual se puede conectar con otros productos de la línea ADAPKOOL® de Danfoss. Operación, monitorización y almacenamiento de datos se pueden realizar desde un PC instalado en la misma planta o bien en la compañía de mantenimiento.

DKRCI.PS.RP0.D2.05 | 3

User Guide | Controlador de recalentamiento, EKC 315A

Menú de funciones

Función (Display) Pará-

Pantalla

Normalmente aparece el valor del recalentamiento (se podría visualizar también el valor del grado de apertura de la válvula o la temperatura del aire.Ver o17).

Referencia Referencia

La regulación se realiza basandóse en el valor de ajuste proporcionado cuando no existe señal externa (o10). (Pulsar ambos botones simultaneamente para ajustar la referencia).

Diferencial

Cuando la temperatura es más alta que la referencia más el diferencial, el relé de la válvula solenoide se activará. Se desactivará cuando la temperatura caiga por debajo de la referencia.

Ref. Di.

Unidades

Con este parámetro se selecciona la unidad de temperatura con la cual el controlador trabajará, °C ó °F. Si se selecciona °F, se cambiarán otros valores de temperatura a grados Fahrenheit, tanto en valor absoluto como incrementos. La combinación de unidades de temperatura y presión se muestra a la derecha.

Contribución externa a la referencia

Este ajuste determina la contribución añadida a la referencia cuando la señal de entrada es máxima (20 mA). Ver o10.

Corrección de la señal de S2

(Posible compensación debida a un cable demasiado largo).

Corrección de la señal de S3

(Posible compensación debida a un cable demasiado largo)

Parada/arranque de regulación

Con este adjuste se puede arrancar o parar la regulación. El arranque o parada de regulación se puede realizar también con la función de contacto externo.Ver apéndice 1.

Denición de función de termostato

0: Sin función de termostao. Sólo se regula el recalentamiento 1: Función de termostato además de regulación de recalentamiento.

Alarma

El controlador puede dar alarmas en diferentes situaciones. Cuando se produce una alarma los LED's comienzan a parpadear y el relé de alarma se activa.

Incremento de alarma por alta temperatura

Aquí se ajusta la alarma para temperaturas demasiado altas en S3. El valor se ajusta en Kelvin. La alarma se activa cuando la temperatura que registra S3 excede la referencia mas el valor A01. (La referencia en ese momento se puede ver en u28).

Incremento de alarma por baja temperatura

Aquí se ajusta la alarma para temperaturas demasiado bajas en S3. El valor se ajusta en Kelvin. La alarma se activa cuando la temperatura que registra S3 cae por debajo de la referencia menos el valor A02.

Retardo de alarma

Si uno de los dos valores limites se sobrepasa se activa la función de reloj. La alarma no se activará hasta que trascurra el tiempo jado en el retardo. Este tiempo se ajusta en minutos.

metro

- TempSetpoint

r01 Dierential

r05 Unidades

r06 Ext.RefOset

r09 Adjust S2

r10 Adjust S3

r12 Main Switch

r14 Therm. mode

A01 Hgh.TempAlrm

A02 Low TempAlrm

A03 Temp.AlrmDel

Parámetro con operación con comunicación de datos

SH/ OD% / S3 temp

0: °C + bar 1: °F + psig (con AKM solo°C + bar – mostrado – con cualquier ajuste).

Con comunicación de datos se puede denir la importancia de la alarmas. El ajuste se realiza en "Destino de alarmas".

DKRCI.PS.RP0.D2.05 | 4

User Guide | Controlador de recalentamiento, EKC 315A

Parámetros de control P: Factor de amplicación Kp

La regulación comenzará a ser más lenta si se disminuye este valor.

I: Tiempo de integración Tn

La regulación será más lenta si se aumenta este valor.

D: Tiempo diferencial Td

Este ajuste se puede cancelar ajustándolo al valor mínimo (0).

Valor máximo para el ajuste del recalentamiento de referencia n09 Max. Superheat Valor mínimo para el ajuste del recalentamiento de referencia

¡Atención! Debido a el riesgo de retorno de líquido el ajuste no debe ser inferior a 2-4 K.

MOP

Si no se requiere función MOP, seleccionar la posición O.

Periodo de tiempo de apertura en válvula AKV en segundos

Se debería ajustar un valor menor únicamente si se trata de una planta descentralizada y la presión de aspiración uctúa mucho siguiendo la apertura de la válvula AKV.

Factor de estabilidad para la regulación del recalentamiento

Un valor alto permitirá mayores uctuaciones del recalentamiento antes de que la referencia cambie. Solo personal cualicado puede cambiar el valor.

Amortiguación de la amplicación cercana a la referencia

Este ajuste amortigua la amplicación de Kp, pero únicamente alrededor de la referencia. Un valor de 0.5 reduce el valor Kp a la mitad. El valor sólo se puede cambiar por personal cualicado.

Factor de amplicación para el recalentamiento (sólo en plantas 1:1 )

Este ajuste determina el grado de apertura de la ICM y AKV válvula en función del cambio en la presión de evaporación. Un aumento en la presión de evaporación se traduce en una reducción en el grado de apertura. Cuando (durante el arranque) hay una caída muy brusca en el lado de baja presión el valor se debe aumentar levemente. Si hay variaciones durante el arranque el valor se debe reducir ligeramente. El valor sólo se puede cambiar por personal cualicado.

Denición de regulación de recalentamiento (Ref. apéndice 6)

1: Recalentamiento "adaptativo" (MSS). 2: Recalentamiento denido según la carga térmica. La referencia se establece según la línea formada por tres puntos: n09, n10 y n22.

Valor mínimo para recalentamiento con cargas inferiores al 10%

(El valor debe ser menor que ”n10”).

Temperatura de espera cuando la válvula esta cerrada (sólo TQ )

El actuador se mantiene caliente cuando la válvula alcanza el punto de cierre. Como el punto de cierre no se puede denir con precisión debido a las tolerancias y variaciones de presión, se puede cambiar el ajuste según el nivel de "seguridad/fuerza" requerido en el cierre de la válvula. Ver apendices 1 y 5.

Temperatura de espera cuando la válvula esta abierta (sólo TQ )

El actuador no debe mantenerse excesivamente caliente cuando la válvula está completamente abierta. Aquí se ajusta cuantos grados está por encima de la temperatura de apertura esperada en la posición de completamente abierta. Cuanto mayor sea el valor, mayor seguridad tendremos de que la válvula abrirá, pero cerrará mas despacio si tiene que cerrar de nuevo.

Máximo grado de apertura

Se puede limitar el grado de apertura. El valor se ajusta en %. El valor sólo se puede cambiar por personal cualicado.

Minimo grado de apertura

El grado de apertura de la válvula ICM ó AKV se puede ajustar a un valor mín. especicado, deshabilitando su cierre completo. El valor sólo se puede cambiar por personal cualicado.

n04 Kp factor

n05 Tn sec.

n06 Td sec.

n10 Min. Superheat

n11 MOP (bar)

(A value of 60 bar corresponds to O)

n13 AKV period time

n18 Stability

n19 Kp Min

n20 Kp T0 (AKV/A only)

n21 Superheat mode

n22 Superheat Close

n26 TQ Kmin

n27 TQ Kmax

n32 OD Max

n33 OD Min

DKRCI.PS.RP0.D2.05 | 5

User Guide | Controlador de recalentamiento, EKC 315A

Varios Dirección

Si el controlador se conecta a una red de comunicación de datos, debe tener una dirección, y el gateway debe conocer esta dirección. Estos ajustes sólo pueden hacerse cuando el módulo de comunicación ha sido instalado en el controlador y la instalación de la red de comunicación está completa. Esta instalación se menciona en un documento por separado “RC8AC”

La dirección se ajusta entre 0 y 119 o03 La dirección se envía al gateway cuando el parámetro o04 se ajusta a ON (El ajuste

automáticamente cambiará a OFF después de unos segundos)

Válvula y señal de salida

Aquí se dene la válvula utilizada y la señal de salida que se transmite por la salida analógica "AO". La señal de corriente mostrará el recalentamiento si o17=1, ó el grado de apertura de la válvula y si O17=2. O la temperatura S3 si o17=3. 0: O 1: Válvula TQ y 0-20 mA 2: Válvula TQ y 4-20 mA 3: Válvula AKV y 0-20 mA 4: Válvula AKV y 4-20 mA 5: Válvula AKV y señal para otro controlador. Ver apéndice 3. 6: ICM y ICM OD% /0-20 mA 7: ICM y ICM OD% /4-20 mA

Señal de entrada para desplazamiento de la referencia

Denición de la función y rango de la señal. 0: Sin señal 1: Desplazamiento de la referencia de temperatura con 0-20 mA 2: Desplazamiento de la referencia de temperatura con 4-20 mA 3: Desplazamiento de la referencia del recalentamiento con 0-20 mA 4: Desplazamiento de la referencia del recalentamiento con 4-20 mA (4 ó 0 mA no darán desplazamiento. Los 20 mA desplazan la referencia al valor jado en el parámetro r06)

Frecuencia

Ajuste de la frecuencia de corriente de alimentación

Selección de la señal mostrada en la pantalla

Aquí se selecciona la señal que se desea mostrar en la pantalla. La señal se transmite también a la salida analógica. Ver O09. 1: Recalentamiento 2: Grado de apertura de la válvula 3: Temperatura del aire (Si durante la operación, se pulsa brevemente el botón inferior, se puede ver lo siguiente: si se ha seleccionado 1 se puede ver la temperatura S3. Si se ha seleccionado 2, la recalentamiento y si se ha seleccionado 3, la referencia de temperatura).

Control manual de salidas

Los relés de salida y la salida de la válvuala AKV/A, se pueden poner en posición ON manualmente, para operaciones de mantenimiento. Se podrá hacer cuando la regulación haya sido parada. OFF: Sin anular 1: El relé de la válvula solenoide está ON. 2: La salida de AKV/A está ON. 3: El relé de alarma está activo (conexión entre los terminales 12 y 13).

Rango de trabajo para el transmisor de presión

Dependiendo de la aplicación se utiliza un transmisor de presión de un rango u otro. (Por ejemplo -1 a 12 bar). Se ajusta aquí el valor mínimo.

Se ajusta aquí el valor máximo. o21 Max. Trens.Pres.

(Ajuste para la función o09 y sólo si la válvula es una TQ ó AKV ))

Ajustrar el valor de temperatura o grado de apertura para cuando la señal de salida sea mínima (0 ó 4 mA)

(Ajuste para la función o09 y sólo si la válvula es una TQ ó AKV ))

Ajustar el valor de temperatura ó grado de apertura para cuando la señal de salida sea máxima (20 mA). (Con un rango de temperatura de 50 K (diferencial entre los ajustes en o27 y o28) la resolución será mejor que 0.1 K. Con 100 K la resolución será mejor que 0.2 K.)

En la instalación con comunicación de datos, el controlador puede ser gestionado junto con otros controladores de la familia ADAP-KOOL®.

o04 -

o09 Valve/AO type

o10 AI A type

o12 50 / 60 Hz

(50=0, 60=1)

o17 Display mode

o18 -

o20 Min.Trans Pres.

o27 Temp. at AO min.

o28 Temp. at AO max.

DKRCI.PS.RP0.D2.05 | 6

User Guide | Controlador de recalentamiento, EKC 315A

Ajuste del refrigerante

Se debe denir el refrigerante, antes de que la refrigeración comience. Se pueden seleccionar los siguientes refrigerantes: 1=R12. 2=R22. 3=R134a. 4=R502. 5=R717. 6=R13. 7=R13b1. 8=R23. 9=R500. 10=R503. 11=R114. 12=R142b. 13=Denido por el usuario. 14=R32. 15=R227. 16=R401A. 17=R507. 18=R402A. 19=R404A. 20=R407C. 21=R407A. 22=R407B. 23=R410A. 24=R170. 25=R290. 26=R600. 27=R600a. 28=R744. 29=R1270.

30=R417A. 31=R422A. 32=R413A. 33=R422D. 34=R427A. 35=R438A (Atención: una selección equivocada puede provocar la rotura del compresor)..

Servicio

Una serie de valores del controlador se pueden visualizar para funciones de mantenimiento

Lectura de la temperatura del actuador (TQ) u04 Actuator temp. Lectura de la referencia para la temperatura del actuador (TQ) u05 Actuator Ref. Lectura del valor de la corriente de señal externa (AIA) u06 AI A mA Lectura de la señal de corriente trasmitida (AO) u08 AO mA Lectura del estado de la entrada DI (entrada de arranque/parada) u10 DI Lectura del tiempo de funcionamiento del termostato o duración del último ciclo u18 Ther. run time Lectura de la temperatura en el sensor S2 u20 S2 temp. Lectura del recalentamiento u21 SuperHeat Lectura de la referencia actual de control de recalentamiento u22 SuperHeat ref. Lectura del grado de apertura de la válvula u24 OD% Lectura de la presión de evaporación u25 Evap. pres. Pe Lectura de la temperatura de evaporación u26 Evap. temp Te Lectura de la temperatura del sensor S3 u27 S3 temp. Lectura de la referencia de control

(Ajuste de la referencia + contribución de la señal externa) Lectura de la señal de corriente recibida desde el transmisor de presión (AIB) u29 AI B mA

Estado de la operación

El estado de operación del controlador se puede visionar pulsando brevemente (1s) el botón superior. Si existe un código de estado este se podrá ver. (Los códigos de estado tienen menor prioridad que los códigos de alarma. Esto signica que si hay un código de alarma, no se podrán visualizar los códigos de estado. El código de estado individual tiene los siguientes sigicados:

S10: Refrigeración parada por arranque/parada interna o externa. 10 S11: Parada por termostato 11

o30 Refrigerant

u28 Temp. reference

DO1 Alarm Read status of alarm relay

DO2 Cooling Read status of relay for solenoid valve

EKC State (0 = regulation)

DKRCI.PS.RP0.D2.05 | 7

User Guide | Controlador de recalentamiento, EKC 315A

Operación

Pantalla

Los valores se muestran con tres dígitos, y con un ajuste se puede determinar las unidades de temperatura en°C ó en °F.

Diodos en la pantalla (LED)

Existen unos diodos en el frontal del controlador los cuales se iluminan cuando el relé correspondiente está activado. El LED superior indica el grado de apertura de la válvula. Un parpadeo corto indica un ujo de líquido lento, mientras que un parpadeo largo indica un ujo de líquido rápido. El otro LED indica cuando el controlador está regulando. Los tres LED's inferiores parpadearán si hay algún error en la

regulación. En este caso se puede visualizar el código de error en la pantalla y cancelar la alarma pulsando el botón superior.

Botones

Cuando se desea cambiar los ajustes, los dos botones dan valores mayores o menores dependiendo del botón que se pulse. Antes de cambiar el valor, se debe acceder al menú. Se llega a él pulsando primero el botón superior durante unos segundos - se podrá entrar en la columna de códigos de parámetros. Una vez encontrado el código del parámetro deseado para cambiar se deben pulsar los dos botones simultáneamente. Cuando se ha cambiado el valor, este se guarda pulsando de nuevo los dos botones a la vez.

Da acceso al menú

Da acceso a los cambios

Guarda los cambios

Ejemplos de operación

Ajuste de la referencia

1. Pulsar ambos botones simultáneamente

2. Pulsar uno de los botones y seleccionar el nuevo valor

3. Pulsar ambos botones de nuevo para concluir el ajuste

Ajuste de un parámetro de los otros menús

1 Pulsar el botón superior hasta que aparezca algún

parámetro.

2. Pulsar uno de los botones y encontrar el código del parámetro que se desea cambiar

3. Pulsar ambos botones simultáneamente hasta que el valor del

parámetro se vea en la pantalla

4. Pulsar uno de los botones y seleccionar el nuevo valor

5. Pulsar ambos botones de nuevo para concluir el ajuste

(ó corta una alarma)

Menú

Función

Pantalla

Muestra el estado del recalentamiento/ grado de apertura de la válvula/ temperatura Ajuste del valor mostrado en O17

Si se pulsa brevemente el botón inferior, se visualiza la temperatura, el recalentamiento ó la referencia de temp. Ajuste del valor mostrado en o17

Referencia

Ajuste de la referencia - -60°C 50°C 10

Diferencial r01 0,1 K 20,0 K 2.0

Unidades (0=°C+bar /1=°F+psig) r05 0 1 0

Contribución externa a la referencia r06 -50 K 50 K 0

Corrección de la señal de S2 r09 -50.0 K 50.0 K 0.0

Corrección de la señal de S3 r10 -50.0 K 50.0 K 0.0

Arranque/Parada de refrigeración r12 OFF On 0 Denición de la función de termostato (0= sin función de termostato, 1= Termostato)

Alarma

Desviación superior (sobre el ajuste de temperatura)

Desviación inferior (bajo el ajuste de temperatura) A02 1 K 10 K 3.0

Retardo de alarma A03 0 min.

Parámetros de regulación

P: Factor de amplicación Kp n04 0.5 20 3.0

I: Tiempo de integración T n05 30 s 600 s 120

D: Tiempo diferencial Td (0 = o) n06 0 s 90 s 0

Valor máximo de la referencia del recalentamiento n09 2 K 50 K 6

Valor mínimo de la referencia del recalentamiento n10 1 K 12 K 4

MOP (max. = o) n11 0.0 bar 60 bar 60

Periodo (sólo cuando se utiliza una AKV/A ) n13 3 s 10 s 6 Factor de estabilidad para el control del recalentamiento Los cambios los hará personal cualicado

Amortiguación de la amplicación cercana a la referencia Los cambios los hará personal cualicado

Factor de amplicación para el recalentamiento Los cambios los hará personal cualidcado

Dención del control de recalentamiento 1=MSS, 2=Segun carga térmica

Recalentamiento de cierre para cargas menores al 10%

Temperatura de mantenimiento cuando la válvula esta cerrada (sólo TQ) Los cambios los hará personal cualicado

Temperatura de mantenimiento cuando la válvula está abierta (sólo TQ ) Los cambuos los hará personal cualicado

Grado de apertura máximo Los cambios los hará personal cualicado

Grado de apertura minimo Los cambios los hará personal cualicado

Varios

Dirección del controlador o03* 0 119 Interruptor ON/OFF (activador para comunicación)

Denición de la válvula y señal de salida: 0: O 1: TQ. AO: 0-20 mA 2: TQ. AO: 4-20 mA 3: AKV, AO: 0-20 m 4: AKV, AO: 4-20 mA 5: AKV, AO: EKC 347-ESCLAVO 6: ICM, AO: 0-20 mA / ICM OD% 7: ICM, AO: 4-20 mA / ICM OD%

Parámetro

- K

- %

r14 0 1 0

A01 3.0 K 20 K 5.0

n18 0 10 5

n19 0.2 1.0 0.3

n20 0.0 10.0 0.4

n21 1 2 1

n22 1 15 2

n26 0 K 20 K 0

n27 -15 K 70 K 20

n32 0 100 100

n32 0 100 0

o04* - - -

o09 0 7 0

SW =1.4x

Min. Max. Fac.

90 min.

setting

DKRCI.PS.RP0.D2.05 | 8

User Guide | Controlador de recalentamiento, EKC 315A

Denir la señal de entrada en la entrada analógica AIA: 0: sin señal 1: Desplazamiento del ajuste de temperatura. 0-20 mA 2: Desplazamiento del ajuste de temperatura

o10 0 4 0 4-20 mA 3: Desplazamiento del ajuste del recalentamiento. 0-20 mA 4: Desplazamiento del ajuste del recalentamiento. 4-20 mA Ajuste de la frecuencia o12 50 Hz 60 Hz 0

Valor mostrado en pantalla (Pulsando brevemente el botón inferior, se visualiza la referencia indicada entre paréntesis) 1: Recalentamiento (temperatura) 2: Grado de apertura de la válvula (Recalenta-

o17 1 3 1

miento) 3: Temperatura del aire (Referencia de la temperatura)

Salidas de control manual: OFF: sin control manual 1: Relé para válvula solenoide: seleccionar ON

o18 o 3 O 2: Salida AKV/A: seleccionar ON 3: Relé de alarma activo

Rango de trabajo para transmisor de presión– valor mínimo

Rango de trabajo para transmisor de presión– valor máximo

o20 -1 bar 60 bar -1.0

o21 -1 bar 60 bar 12

(Ajuste para la función o09, sólo AKV y TQ) Ajuste para el valor de temperatura o el grado de apertura para el cual la señal de salida debe ser

o27 -70°C 160°C -35

mínima (0 ó 4 mA) Ajuste para la función n o09, sólo AKV y TQ)

Ajuste para el valor de temperatura ó grado de apertura para el cual la señal de salida es máxima

o28 -70°C 160°C 15

(20 mA) Ajuste de refrigerante

1=R12. 2=R22. 3=R134a. 4=R502. 5=R717. 6=R13. 7=R13b1. 8=R23. 9=R500. 10=R503. 11=R114. 12=R142b. 13=Denido por el usuario. 14=R32. 15=R227. 16=R401A. 17=R507. 18=R402A. 19=R404A. 20=R407C. 21=R407A. 22=R407B. 23=R410A. 24=R170. 25=R290. 26=R600. 27=R600a. 28=R744. 29=R1270. 30=R417A. 31=R422A. 32=R413A. 33=R422D. 34=R427A. 35=R438A

o30 0 35 0

Servicio

Temperatura del actuador en válvula TQ u04 °C

Referencia de la temperatura en el actuador u05 °C

Entrada analógica AIA (18-19) u06 mA

Salida analógica AO (2-5) u08 mA

Lectura del estado de la entrada DI u10 on/o

Tiempo de funcionamiento del termostato u18 min.

Temperatura del sensor S2 u20 °C

Recalentamiento u21 K

Referencia del recalentamiento u22 K Lectura del grado de apertura de la válvvula AKV/A

u24 %

Lectura de la presión de evaporación u25 bar

Lectura de la temperatura de evaporación u26 °C

Temperatura del sensor S3 u27 °C

Referencia de la temperatura u28 °C

Lectura de la señal del transmisor de presión u29 mA *) Este ajuste es sólo posible si existe un módulo de comunicación instalado en el controlador.

El controlador piede dar los siguientes mensajes:

Errores en el controlador E11 Temperatura del actuador fuera de su rango E15 Sensor S2 desactivado E16 Sensor S2 cortocircuitado

Mensaje de error

E17 Sensor S3 desactivado E18 Sensosr S3 cortocircuitado E19 Señal entre los terminales 18-19 fuera de rango.

E20

Mensaje de alarma

A2 Alarma de baja temperatura

Señal de entrada entre 14 -15 fuera de rango

(señal P0)

Alarma de alta temperatura

A11 Refrigerante sin seleccionar

Ajustes de fábrica Si es necesario volver a los ajustes de fábrica, se puede hacer del siguiente modo:

- cortar la tensión en el controlador

- mantener ambos botones pulsados cuando se vuelve a conectar el controlador

DKRCI.PS.RP0.D2.05 | 9

User Guide | Controlador de recalentamiento, EKC 315A

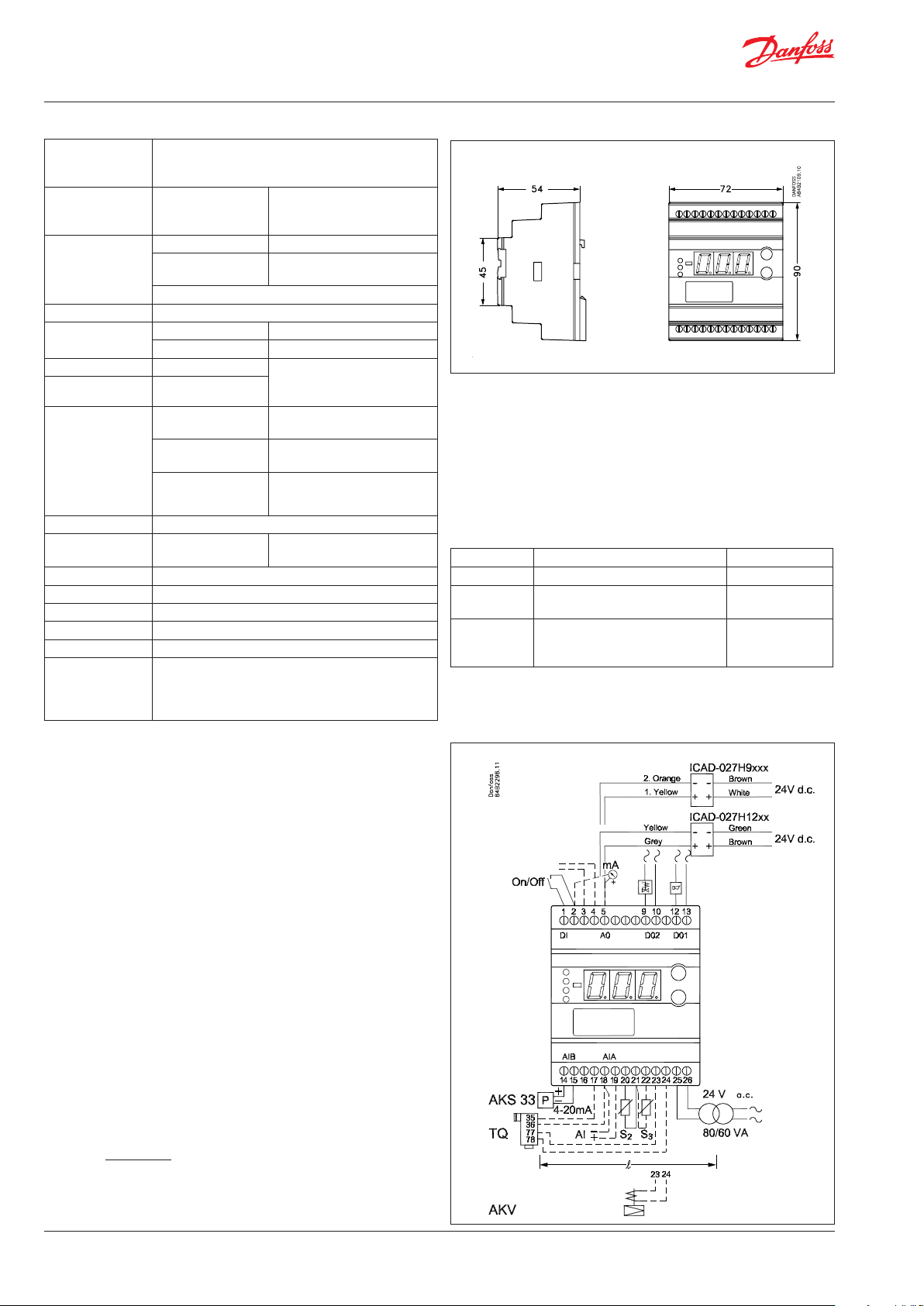

Datos

Tensió

Potencia

Señal de entrada

Sensores 2 pcs. Pt 1000 ohm

Señal de salida

Salida de relé 1 pcs. SPST 250 V c.a.

Relé de alarma 1 pcs. SPST

Actuador

Comunicación Posibilidad de conectar un módulo de comunicación Temperatura

ambiente Protección IP 20 Peso 300 g Montaje Raíl DIN Pantalla LED, 3 dígitos Terminales max. 2.5 mm2

Homologaciones

24 Vc.a. +/-15% 50/60 Hz, 80 VA (el suministro de tensión es galvánicamente separado de las señales de entrada y salida)

Controlador Actuador de la TQ Bobina AKV

Señal de intensidad 4-20 mA o 0-20 mA Transmisor de

presión Entrada digital desde un contacto externo

Señal de intensidad 4-20 mA o 0-20 mA Carga Max. 200 ohm

Entrada

Salida

Salida ICAD montado en la ICM

Durante operación Durante transporte

Cumple con directivas U.E. de baja tensión y estipulaciones EMC para marcado CE. Pruebas LVD, según EN 60730-1 y EN 60730-2-9 Pruebas EMC, según EN50081-1 y EN 50082-2

5 VA 75 VA 55 VA

4-20 mA desde un AKS 33

AC-1: 4 A (ohmico) AC-15: 3 A (inductivo)

Señal de temperatura desde el sensor hasta el actuador TQ

Pulsante al actuador de 24 V c.a.

Señal de intensidad 4-20 mA o 0-20 mA

-10 - 55°C

-40 - 70°C

Pedidos

Tipo Función Código

EKC 315A Controlador recalentamiento 084B7086

EKA 175

EKA 174

Sensor de temperatura tipo Pt 1000 ohm / Transmisor de presión tipo

AKS 33 / Válvulas AKV: ............. ....................... Ver catálogo RK0YG...

ICM/ICAD: .............................................................. DKRCI.PD.HT0.A

Módulo de comunicación

(accesorios), (RS 485)

Módulo de comunicación

(accesorios), (RS 485)

con separación galvánica

084B7093

084B7124

Conexiones

Conexiones necesarias

Terminales: 25-26 Suministro de tensión 24 V c.a. 17-18 Sólo actuador TQ: Señal desde el actuador 20-21 Sensor Pt 1000 a la salida del evaporador (S2) 14-15 Transmisor de presión tipo AKS 33 9-10 Relé para arranque/parada de válvula solenoide 1-2 Contacto de arranque/parada de regulación. Para arrancar

los terminales 1 y 2 deben ser cortocircuitados.

Conexiones dependiendo de la aplicación

Terminales: 21-22 Sensor Pt 1000 para medir temperatura del aire (S3) 12-13 Relé de alarma

Existe conexión entre los terminales 12 y 13 en situaciones

de alarma y cuando el controlador está apagado 18-19 Señal de intensidad desde otro regulador (Ext.Ref.) 23-24 Suministro al actuador AKV / TQ 2-5 Salida de intensidad para mostrar el recalentamiento ó

la temperatura del aire, o bien para señal a un módulo

esclavo. Ó control desde una válvula ICM 3-4 Comunicación de datos

Unicamente si existe un módulo de comunicación.

Es importante que la instalación de comunicación

sea correcta. Ver documento nº. RC8AC..

Comunicación

La alimentación al ICAD deberá provenir desde una fuente de alimentación de 24 c.c. externa

Longitud cable TQ: Ver apéndice 2

DKRCI.PS.RP0.D2.05 | 10

User Guide | Controlador de recalentamiento, EKC 315A

Consideraciones en la instalación

Algunas situaciones como daños accidentales, instalaciones defectuosas o condiciones ambientales puede llevar a un mal funcionamiento en el sistema y por último a la destrucción de la instalación. En nuestros productos se incluyen medidas para evitar todo esto. Sin embargo, una instalación defectuosa, por ejemplo, podría presentar problemas. Los controles electrónicos no son sustitutos de prácticas ingenieriles inadecuadas, por lo tanto, Danfoss no se responsabiliza de productos, o componentes de la planta,

dañados por motivo de los fallos citados anteriormente. Es responsabilidad del instalador revisar la planta, e instalar los componentes de seguridad necesarios. Se prestará especial atención a la necesidad de una señal de "cierre forzado" en el caso de parada de los compresores y la instalación de acumuladores de aspiración.

Puede contactar con Danfoss para obtener más información acerca de estos temas.

Apéndice 1

Interacción entre las funciones de parada/arranque externa e interna y funciones activas.

Arranque/parada interno (r12)

Arranque/parada externo (DI)

Refrigeración (DO2) O On

Actuador TQ

Relé para válvula de expansión

Monitorización de temperatura

Monitorización del sensor Si Si

ICM cerrado Regulando

O O On On

O On O On

Temperatura constante

O On

No Si

Regulando

Apéndice 3

Si el ujo de refrigerante se distribuye a varias válvulas de expansión, se puede utilizar varias válvulas AKV con controladores EKC como esclavos.

Apéndice 2

Longitud del cable para el actuador de la válvula TQ El actuador se conecta con 24 V c.a. ± 10%. Para evitar pérdidas de tensión excesivas en el cable, utilizar un cable más grueso.

Sección de cable

Longitud de cable

Recordar abrir la función en:

- EKC 315A's menu o09

- EKC 347's menu o09

DKRCI.PS.RP0.D2.05 | 11

User Guide | Controlador de recalentamiento, EKC 315A

Apéndice 5

Temperaturas de espera o mantenimiento para válvulas TQ.

Válvula TQ

La temperatura del actuador esta limitada, tanto cuando la regulación esta parada como cuando esta funcionando. (Los puntos de apertura y cierre pueden uctuar un par de grados por encima ó por debajo, dependiendo de las presiones y tolerancias)

n26 Este ajuste se basa en la curva de cierre de la válvula TQ. Con un valor mayor la válvula puede permanecer ligeramente abierta. Con un valor menor la válvula puede estar completamente cerrada. Si el valor menor es muy inferior al de la curva, podemos estar seguros de que la válvula estará cerrada, pero reaccionará lentamente cuando tenga que abrir de nuevo.

n27 Este ajuste dene la temperatura que el actuador debe tener para permanecer caliente para que la válvula este abierta completamente. completely open. Si el valor es alto podemos estar seguros de que la válvula esta completamente abierta, pero cuando tenga que cerrar de nuevo lo hará lentamente.

Apéndice 6

Los dos tipos de regulación de recalentamiento son:

Adaptativo

La regulación se basa en la carga del evaporador según la curva MSS ( MSS = recalentamiento más bajo permitido). (La referencia del recalentamiento es menor que el punto donde comienza la inestabilidad). El recalentamiento esta limitado por los ajustes de recalentamiento mínimo y máximo.

Recalentamiento denido según la carga térmica

La referencia sigue una curva ya denida. Esta curva esta denida por tres valores: el valor de cierre, el valor mínimo y el valor máximo. Estos tres valores deben seleccionarse de tal forma que la curva este situada entre la curva MSS y la curva de la diferencia de temperaturas medias ∆Tm (diferencia de temperatura entre la temperatura del medio a enfriar y la temperatura de evaporación. Ejemplo de ajuste = 4, 6 y10 K).

DKRCI.PS.RP0.D2.05 | 12

User Guide | Controlador de recalentamiento, EKC 315A

Arranque del controlador

Cuando ya han sido conectados los cables al controlador, se deben tener encuenta los siguientes puntos antes del arranque:

1. Apagar el interruptor externo ON/OFF que arranca y para la regulación.

2. Seguir el menú de la página 8, y ajustar los parámetros al valor requerido.

3. Encender el interruptor externo, y la regulación comenzará.

Si el recalentamiento uctúa

Cuando el sistema de refrigeración ha sido diseñado para trabajar uniformemente, los ajustes de fábrica deberían aportar, en la mayoría de los casos, una regulación del sistema estable y relativamente rápida. Si el sistema sin embargo, uctua, esto puede deberse a un recalentamiento demasiado bajo en los parámetros seleccionados:

Si se ha seleccionado recalentamiento adaptativo:

Ajustes: n09, n10 y n18.

Si se ha seleccionado recalentamiento según la carga térmica:

Ajustes: n09, n10 y n22.

4. Seguir la temperatura actual de cámara o el recalentamiento en el display. (Entre los terminales 2 y 5 se puede transmitir una señal de intensidad la cual representa los valores de pantalla. Conectar a una unidad de recolección de datos, para seguir la temperatura).

Si el tiempo de oscilación es mayor que el tiempo de integración:

(Tp > Tn , (Tn es p.ej. 240 segundos))

1. Aumentar Tn 1.2 veces T

2. Esperar hasta que el sistema este en equilibrio otra vez.

3. Si existen oscilaciones aún, reducir Kp sobre un 20%

4. Esperar hasta que el sistema este en equilibrio

5. Si continua oscilando, repetir 3 y 4

Si el tiempo de oscilación es menor que el tiempo de integración:

(Tp < Tn , (Tn es p.ej. 240 segundos))

1. Reducir Kp sobre un 20%.

2. Esperar hasta que el sistema este en equilibrio

3. Si continua oscilando, repetir 1 y 2.

Alternativamente, esto podría ser debido al hecho de que los parámetros de regulación no son óptimos.

Si el recalentamiento sufre demasiadas variaciones durante el arranque

Si se regula con una válvula tipo ICM ó AKV:

Ajustar n22 a un valor un poco más alto y/ó n04 un poco más bajo.

Si se regula con una válvula tipo TQ:

Ajustar n26 a un valor un poco más bajo.

DKRCI.PS.RP0.D2.05 | 13

User Guide | Controlador de recalentamiento, EKC 315A

DKRCI.PS.RP0.D2.05 | 14

User Guide | Controlador de recalentamiento, EKC 315A

DKRCI.PS.RP0.D2.05 | 15

User Guide | Controlador de recalentamiento, EKC 315A

Literatura

Instructiones RI8GT (extraído del manual). Información sobre montaje y programación.

Guía de instalación para operaciones RC8AC Conexión para comunicación con controles de Refrigeración ADAP-KOOL® .

Danfoss no acepta ninguna responsabilidad por posibles errores que pudieran aparecer en sus catálogos, folletos o cualquier otro material impreso, reservándose el derecho de alterar sus productos sin previo aviso, incluyéndose los que estén bajo pedido, si estas modicaciones no afectan a las características convenidas con el cliente. Todas las marcas registradas con propiedad de las repectivas compañías. Danfoss y el logotipo de Danfoos son marcas registradas de Danfoss A/S. Reservados todos los derechos.

DKRCI.PS.RP0.D2.05 | 16

Danfoss EKC 315A User guide [es]

Specifications and Main Features

Frequently Asked Questions

User Manual
