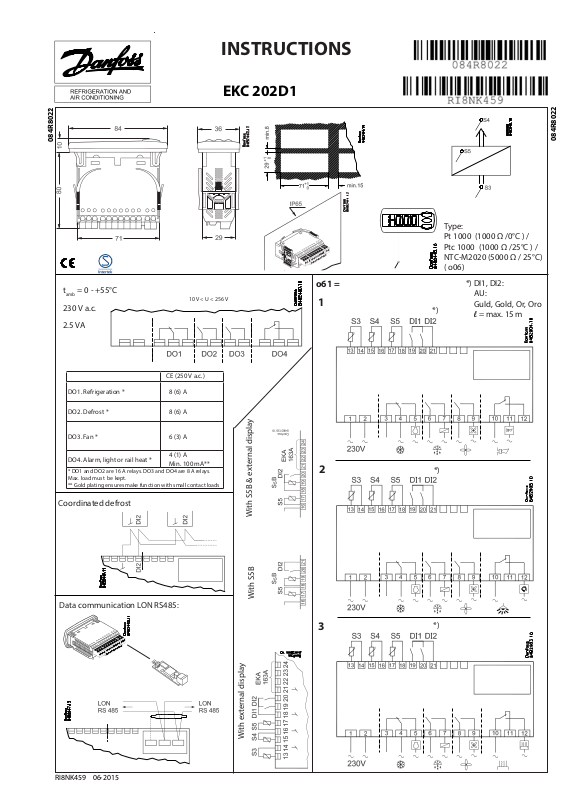

INSTRUCTIONS

EKC 202D1

084R8022

t

= 0 - +55°C

amb

230 V a.c.

2.5 VA

DO1. Refrigeration * 8 (6) A

DO2. Defrost * 8 (6) A

10 V < U < 256 V

CE (250 V a.c.)

o61 =

1

Type:
Pt 1000 (1000 Ω /0°C ) /
Ptc 1000 (1000 Ω /25°C ) /
NTC-M2020 (5000 Ω / 25°C)
( o06)

*) DI1, DI2:

AU:

*)

Guld, Gold, Or, Oro
l = max. 15 m

084R8022

DO3. Fan * 6 (3) A

DO4. Alarm, light or rail heat *

* DO1 and DO2 are 16 A relays. DO3 and DO4 are 8 A relays.
Max. load must be kept.
** Gold plating ensures make function with small contact loads

4 (1) A
Min. 100 mA**

Coordinated defrost

Data communication LON RS485:

With S5B & external display

With S5B

2

3

*)

*)

RI8NK459 06-2015

With external display

Dansk

Parametre

Funktion Koder 1 2 3
Normal drift

Temperatur (setpunkt) --- -50.0°C 50.0°C 2.0°C

Termostat

Dierens *** r01 0.1 K 20.0 K 2.0 K
Max. begrænsning af setpunktsindstilling *** r02 -49.0°C 50.0°C 50.0°C
Min. begrænsning af setpunktsindstilling *** r03 -50.0°C 49.0°C -50.0°C
Justering af temperaturvisning r04 -20.0 K 20.0 K 0.0 K
Temperaturenhed (°C/°F) r05 °C °F °C
Korrektion af signalet fra S4 r09 -10.0 K 10.0 K 0.0 K
Korrektion af signalet fra S3 r10 -10.0 K 10.0 K 0.0 K
Manuel service (-1), Stop regulering (0),
Start regulering (1)
Referenceforskydning under natdrift r13 -10.0 K 10.0 K 0.0 K
Denition og evt. vægtning af termostat­følere - S4% (100%=S4, 0%=S3)
Aktivering af referenceforskydning r40 r39 OFF ON OFF
Værdi for referenceforskydning (aktiveres
via r39 eller DI)
Valg af termostatføler S4% under natdrift
med natlåg
Temperaturdierens for natlåg (0 K =
ingen detektering)

Alarm

Forsinkelse på temperaturalarm A03 0 min 240 min 30 min
Forsinkelse på døralarm *** A04 0 min 240 min 60 min
Forsinkelse på temperaturalarm efter
afrimning
Høj alarmgrænse *** A13 -50.0°C 50.0°C 8.0°C
Lav alarmgrænse *** A14 -50.0°C 50.0°C -30.0°C
Alarm forsinkelse DI1 A27 0 min 240 min 30 min
Alarm forsinkelse DI2 A28 0 min 240 min 30 min
Denition af alarmføler
1: Kombination af S3 og S4 (A36, A13 og
A14 skal indstilles)
2: Separate værdier for S3 og S4 (A13,
A14, A56 og A57 skal indstilles)
Signal til alarmtermostaten. (100%=S4,
0%=S3)
Høj alarmgrænse for S3 A56 -50.0°C 50.0°C 8.0°C
Lav alarmgrænse for S3 A57 -50.0°C 50.0°C -30.0°C

Kompressor

Min. ON-tid c01 0 min 30 min 0 min
Min. OFF-tid c02 0 min 30 min 0 min
Kompressorrelæ 1 skal koble modsat
(NC-funktion)

Afrimning

Afrimningsmetode (ingen/EL/GAS/BRINE) d01 no bri EL
Afrimnings-stoptemperatur d02 0.0°C 25.0°C 6.0°C
Interval mellem afrimningsstarter d03 0 hours 240 hours 8 hours
Max. afrimningsvarighed d04 0 min 180 min 45 min
Tidsforskydning på afrimningsindkoblin­gen ved opstart
Afdrypningstid d06 0 min 60 min 0 min
Forsinkelse på ventilatorstart efter
afrimning
Ventilator-starttemperatur d08 -50.0°C 0.0°C -50.0°C
Ventilator indkoblet under afrimning
0: stoppet. 1: Kører.
2: Kører under pump down og afrimning
Afrimningsføler (0=tid, 1=S5, 2=S4) d10 0 2 0
Pump down forsinkelse d16 0 min 60 min 0 min
Max. opsummeret køletid imellem to
afrimninger
Behovstyret afrimning - S5 temperatu­rens tilladte variation ved isopbygning.
På centralanlæg vælges 20 (=o)
Minimum afrimningstid d24 0 min 180 min 0 min

Ventilator

Ventilatorstop ved udkoblet kompressor F01 no yes no
Forsinkelse af ventilatorstop F02 0 min 30 min 0 min
Ventilatorstop temperatur (S5) F04 -50.0°C 50.0°C 50.0°C

Realtidsur

Seks starttidspunkter for afrimning.
Indstilling af timer.
0=OFF
Seks starttidspunkter for afrimning.
Indstilling af minutter
0=OFF
Ur - Timeindstilling *** t07 0 hours 23 hours 0 hours
Ur - Minutindstilling *** t08 0 min 59 min 0 min
Ur - Indstilling af dato *** t45 1 31 1
Ur - Indstilling af måned *** t46 1 12 1
Ur - Indstilling af år *** t47 0 99 0

EL-diagramnum-

mer

(side 1)

r12 -1 1 0

r15 0% 100% 100%

r40 -50.0 K 50.0 K 0.0 K

r61 0% 100% 100%

r75 0 K 20 K 0 K

A12 0 min 240 min 90 min

A33 1 2 1

A36 0% 100% 100%

c30 0

d05 0 min 240 min 0 min

d07 0 min 60 min 0 min

d09 0 2 1

d18 0 hours 48 hours 0 hours

d19 0.0 K 20.0 k 20.0 K

t01-t06 0 hours 23 hours 0 hours

t11-t16 0 min 59 min 0 min

Min.-værdi

OFF

Max.­værdi

1

ON

Fabriks-

indstilling

0

OFF

Aktuel
indstil-

ling

SW = 1.5x

Indstil:

1 Åbn parameter r12 og stop regule-

ringen

2 Vælg elforbindelse ud fra tegnin-

gerne side 1

3 Åbn parameter o61 og indstil elfor-

bindelsesnummeret heri

4 Vælg derefter et sæt af forudindstil-

linger fra hjælpeskemaet

5 Åbn parameter o62 og indstil num-

meret for sættet af forudindstil­linger. Herefter overføres de få ud­valgte indstillinger til menuen

6 Reguleringen er nu startet (r12 blev

indstillet til 1 i punkt 5)

7 Se oversigten over fabriksindstil-

linger igennem. — Foretag de nød­vendige ændringer i de respektive
parametre

8 Ved netværk. Indstil adressen i o03

og send derefter adressen til gate­wayen/systemenheden med indstil­lingen o04.

2 Instructions RI8NK459 © Danfoss 06/2015 EKC 202D1

Diverse

Forsinkelse af udgangssignaler efter
opstart
Indgangssignal på DI1. Funktion:
0=ikke anvendt, 1=status på DI1.
2=dørfunktion med alarm ved åben.
3=døralarm ved åben. 4=afrimningsstart
(pulssignal). 5=ekstern hovedafbry­der. 6=natdrift. 7=skift reference (r40
aktiveres). 8=alarmfunktion ved sluttet.
9=alarmfunktion ved åben. 10=møbel­rengøring (pulssignal). 11=Tvangskøling.
12=S5B
Netværksadresse o03 0 240 0
On/O omskifter (Service Pin medde­lelse)
VIGTIGT! o61 skal indstilles før o04
Adgangskode 1 (samtlige indstillinger) o05 0 100 0
Anvendt følertype (Pt /PTC/NTC) o06 Pt ntc Pt
Display step = 0.5 (normal 0.1 ved Pt
føler)
Max holdetid efter koordineret afrimning o16 0 min 60 min 20 min
Vælg signal til displayvisningen. S4%
(100%=S4, 0%=S3)
Indgangssignal på DI2. Funktion:
0=ikke anvendt. 1=status på DI2.
2=dørfunktion med alarm ved åben.
3=døralarm ved åben. 4=afrimnings­start (pulstryk). 5=ekstern hovedafbry­der. 6=natdrift. 7=skift reference (r40
aktiveres). 8=alarmfunktion ved sluttet.
9=alarmfunktion ved åben. 10=møbel­rengøring (pulstryk). 11=Tvangskøling.
12=koordineret afrimning
Konguration af lysfunktionen (relæ 4)
1=ON under dagdrift. 2=ON / OFF via
datakommunikation. 3=ON følger DI­funktionen, når DI er valgt til dørfunktion
eller til døralarm
Aktivering af lysrelæ (kun hvis o38=2) o39 OFF ON OFF
Kantvarme On-tid under dagdrift o41 0% 100% 100%
Kantvarme On-tid under natdrift o42 0% 100% 100%
Kantvarme periodetid (On tid + O tid) o43 6 min 60 min 10 min
Møbelrengøring. 0= ingen møbelrengø­ring 1= kun ventilatorer. 2 Alle udgange
er OFF
Valg af EL-diagram. Se oversigten side 1. * o61 1 2 3 1 3 1
Overfør et sæt af forudindstillinger. Se
oversigten på side 4.
Adgangskode 2 (delvis adgang) *** o64 0 100 0
Gem apparatets nuværende indstillinger
på programmeringsnøglen. Vælg selv
nummer.
Hent et sæt indstillinger fra program­meringsnøglen (tidligere gemt via o65
funktionen)
Overskriv regulatorens fabriksindstillin­ger med de nuværende indstillinger

Service

Statuskoder S0-S33
Temperaturen målt med S5 føleren *** u09
Status på DI1 indgangen. 1=sluttet u10
Temperaturen målt med S3 føleren *** u12
Status på natdrift (on eller o) 1=sluttet *** u13
Temperaturen målt med S4 føleren *** u16
Termostattemperaturen u17
Aæse den øjeblikkelige reguleringsre-

ference
Status på DI2 udgangen. 1=sluttet u37
Temperaturen der udlæses på displayet u56
Målt temperatur til alarmtermostaten u57
Status på relæet til køling ** u58
Status på relæet tll ventilator ** u59
Status på relæet til afrimning ** u60
Status på relæet til kantvarme ** u61
Status på relæet til alarm ** u62
Status på relæet til lys ** u63
Temperaturen målt med S5B føleren *** u75
Status på natlågdetektering (On = natlåg
er detekteret)

*) Kan kun indstilles, når reguleringen er stoppet (r12=0)
**) Kan styres manuelt, men kun når r12 = -1
***) Med adgangskode 2 begrænses adgangen til disse menuer

o01 0 s 600 s 5 s

o02 0 12 0

o04 OFF ON OFF

o15 no yes no

o17 0% 100% 100%

o37 0 12 0

o38 1 3 1

*** o46 0 2 0

* o62 0 10 0

o65 0 25 0

o66 0 25 0

o67 OFF On OFF

u28

U08

Visning af fejlkode

E 1 Fejl i regulator

E 6 Batteriet skal skiftes + kontroller ur
E 25 S3 føler fejl
E 26 S4 føler fejl
E 27 S5 føler fejl
E 37 S5B føler fejl

Visning af alarmkode

A 1 Høj-temperatur alarm

A 2 Lav-temperatur alarm

A 4 Dør-alarm

A 5 Max. Hold time

A 8 Høj Temp. Alarm S3

A 9 Lav. Temp. Alarm S3

A 15 DI 1 alarm
A 16 DI 2 alarm
A 45 Standby mode
A 59 Møbelrengøring
A 81 Forbyttet S3 og S4 følere?

Visning af statuskode

S0 Der reguleres
S1 Venter på at den koordinerede

afrimning afsluttes
S2 ON-tid Kompressor
S3 OFF-tid kompressor
S4 Afdrypningstid

S10 Køling stoppet af hovedafbryder
S11 Køling stoppet af termostat
S14 Afrimningssekvens. Afrimer
S15 Afrimningssekvens. Ventilatorfor-

sinkelse

S17 Dør åben (åben DI indgang)
S20 Nødkøling
S25 Manuel regulering af udgange
S29 Møbelrengøring
S30 Tvangskøling
S32 Forsinkelse af udgange ved opstart
non Afrimningstemperaturen kan ikke

vises. Der stoppes på tid

-d- Afrimningen er igang
PS Password er påkrævet

Fabriksindstilling
Hvis du får behov for at vende tilbage til de fabriksindstillede værdier, kan det ske således:

- Afbryd forsyningsspændingen til regulatoren

- Hold den øverste og nederste knap inde samtidig med at du igen tilslutter forsyningsspændingen.

EKC 202D1 Instructions RI8NK459 © Danfoss 06/2015 3

Overfør et sæt af forudindstillinger. o62 = 1 2 3 4 5 6 7 8 9 10

Funktion / Kode
Normal drift

Temperatur (setpunkt) --- -8.0°C -32.0°C -30.0°C -32.0°C -28.0°C -28.0°C -2.0°C -1.5°C 0.5°C -2.0°C

Termostat

Dierens r01 4.0 K 4.0 K 1.0 K 4.0 K 1.0 K 1.0 K 1.0 K 1.0 K 1.0 K 2.0 K
Max. begrænsning af setpunktsindstilling r02 -5.0°C -28.0°C -28.0°C -28.0°C -25.0°C -25.0°C 5.0°C 6.0°C 4.0°C 50.0°C
Min. begrænsning af setpunktsindstilling r03 -10.0°C -34.0°C -34.0°C -34.0°C -50.0°C -50.0°C -10.0°C -2.0°C -1.0°C -50.0°C
Manuel service, Stop regulering, Start regulering r12 1 1 1 1 1 1 1 1 1 0
Referenceforskydning under natdrift r13 0 0 0 0 0 0 0 3 K 3 K 0
Værdi for referenceforskydning r40 0 0 0 0 6 K 0 0 -1.5 K 0.5 K 0
Valg af termostatføler S4% under natdrift med natlåg r61 0 0 0 100% 0 0 0 0 0 100%
Temperaturdierens for natlåg r75 0 0 0 0 0 0 0 3 K 3 K 0

Alarm

Forsinkelse på temperaturalarm A03 30 min 30 min 30 min 30 min 10 min 10 min 30 min 10 min 10 min 30 min
Forsinkelse på temperaturalarm efter afrimning A12 60 min 60 min 60 min 60 min 35 min 35 min 60 min 45 min 45 min 90 min
Høj alarmgrænse A13 13.0°C -11.0°C -11.0°C -11.0°C -15.0°C -15.0°C 10.0°C 2.0°C 5.0°C 8.0°C
Lav alarmgrænse A14 -8.0°C -32.0°C -32.0°C -35.0°C -50.0°C -50.0°C -10.0°C -50.0°C -50.0°C -30.0°C
Denition af alarmføler A33 1 1 1 1 2 1 1 1 1 1
Signal til alarmtermostaten, S4% A36 0 0 0 100% 0 100% 0 100% 100% 100%
Høj alarmgrænse for S3 A56 13.0°C -11.0°C -11.0°C -11.0°C -16.0°C -15.0°C 10.0°C 50.0°C 50.0°C 8.0°C
Lav alarmgrænse for S3 A57 -8.0°C -32.0°C -32.0°C -35.0°C -50.0°C -50.0°C -10.0°C -50.0°C -50.0°C -30.0°C

Kompressor

Kompressorrelæ 1 skal koble modsat (NC-funktion) c30 0 0 0 0 0 0 0 1 1 0

Afrimning

Afrimnings-stoptemperatur d02 5.0°C 5.0°C 5.0°C 5.0°C 5.0°C 15.0°C 7.0°C 10.0°C 10.0°C 6.0°C
Interval mellem afrimningsstarter d03 12 hours 12 hours 48 hours 12 hours 24 hours 24 hours 6 hours 4 hours 4 hours 8 hours
Max. afrimningsvarighed d04 45 min 45 min 45 min 45 min 60 min 45 min 40 min 35 min 35 min 45 min
Afdrypningstid d06 0 min 2 min 2 min 2 min 10 min 10 min 0 min 0 min 0 min 0 min
Forsinkelse på ventilatorstart efter afrimning d07 0 min 3 min 0 min 3 min 5 min 5 min 0 min 0 min 0 min 0 min
Ventilator indkoblet under afrimning d09 Yes No Ye s No No No Yes Yes Ye s Ye s
Afrimningsstopføler d10 0 0 0 0 0 0 0 S4 S4 0

Diverse

Forsinkelse af udgangssignaler efter opstart o01 5 s 5 s 5 s 5 s 5 s 5 s 5 s 0 0 5s
Anvendt følertype (Pt /PTC/NTC) o06 NTC NTC NTC NTC NTC NTC NTC NTC NTC Pt
Display step = 0,5°C o15 Yes Ye s Yes Ye s Ye s Yes Yes No No No
Max holdetid efter koordineret afrimning o16 20 min 20 min 25 min 25 min 15 min 15 min 20 min 30 min 30 min 20 min
Vælg signal til displayvisningen. S4% o17 0 0 0 100% 0 100% 0 0 0 100%
Indgangssignal på DI2 o37 12 12 12 12 12 12 12 12 12 0
Kantvarme On-tid under dagdrift o41 100% 100% 100% 100% 100% 100% 100% 0 0 100%
Kantvarme On-tid under natdrift o42 100% 100% 100% 100% 100% 100% 100% 0 0 100%

Knapperne

Indstille en menu

1. Tryk på den øverste knap til der vises en
parameter

2. Tryk på øverste eller nederste knap og
nd hen til den parameter, du vil indstille

3. Tryk på den midterste knap indtil vær­dien for parameteren vises

4. Tryk på øverste eller nederste knap og
nd den nye værdi

5. Tryk igen på den midterste knap for at
fastlåse værdien.

Udkoble alarmrelæ / se alarmkode

• Kort tryk på den øverste knap

Indstille temperaturen

1. Tryk på den midterste knap til tempera­turværdien vises

2. Tryk på øverste eller den nederste knap

og nd den nye værdi

3. Tryk på den midterste knap for at af-

slutte indstillingen.

Aæse temperaturen ved afrimningsfø­leren

• Kort tryk på den nederste knap

Manuel start eller stop af en afrimning

• Tryk på den nederste knap i 4 sekun­der.

LED

Lysdiode
= køling
= afrimning
= ventilator i gang

Blinker hurtigt ved alarm

4 Instructions RI8NK459 © Danfoss 06/2015 EKC 202D1

English

Parameters

Function Codes 1 2 3
Normal operation

Temperature (set point) --- -50.0°C 50.0°C 2.0°C

Thermostat

Dierential *** r01 0.0 K 20.0K 2.0 K
Max. limitation of setpoint setting *** r02 -49.0°C 50°C 50.0°C
Min. limitation of setpoint setting *** r03 -50.0°C 49.0°C -50.0°C
Adjustment of temperature indication r04 -20.0 K 20.0 K 0.0 K
Temperature unit (°C/°F) r05 °C °F °C
Correction of the signal from S4 r09 -10.0 K +10.0 K 0.0 K
Correction of the signal from S3 r10 -10.0 K +10.0 K 0.0 K
Manual service, stop regulation, start regulation
(-1, 0, 1)
Displacement of reference during night operation r13 -10.0 K 10.0 K 0.0 K
Denition and weighting, if applicable, of thermo­stat sensors - S4% (100%=S4, 0%=S3)
Activation of reference displacement r40 r39 OFF ON OFF
Value of reference displacement (activate via r39
or DI)
Thermostat sensor S4% can be selected under night
operation with night time cover.
Temperature dierence for night time cover (0 K =
not detected)

Alarm

Delay for temperature alarm A03 0 min 240 min 30 min
Delay for door alarm *** A04 0 min 240 min 60 min
Delay for temperature alarm after defrost A12 0 min 240 min 90 min
High alarm limit *** A13 -50.0°C 50.0°C 8.0°C
Low alarm limit *** A14 -50.0°C 50.0°C -30.0°C
Alarm delay DI1 A27 0 min 240 min 30 min
Alarm delay DI2 A28 0 min 240 min 30 min
Denition of alarm sensor
1: Combination of S3 and S4 (A36, A13 and A14
must be set)
2: Separate values for S3 and S4 (A13, A14, A56 and
A57 must be set)
Signal for alarm thermostat. S4% (100%=S4, 0%=S3) A36 0% 100% 100%
High alarm limit for S3 A56 -50.0°C 50.0°C 8.0°C
Low alarm limit for S3 A57 -50.0°C 50.0°C -30.0°C

Compressor

Min. ON-time c01 0 min 30 min 0 min
Min. OFF-time c02 0 min 30 min 0 min
Compressor relay 1 must cutin and out inversely
(NC-function)

Defrost

Defrost method (none/EL/GAS/BRINE) d01 no bri EL
Defrost stop temperature d02 0.0°C 25.0°C 6.0°C
Interval between defrost starts d03 0 hours 240 hours 8 hours
Max. defrost duration d04 0 min 180 min 45 min
Displacement of time on cutin of defrost at start-up d05 0 min 240 min 0 min
Drip o time d06 0 min 60 min 0 min
Delay for fan start after defrost d07 0 min 60 min 0 min
Fan start temperature d08 -50.0°C 0.0°C -50.0°C
Fan cutin during defrost
0: Stopped. 1: Running
2: Running during pump down and defrost
Defrost sensor (0=time, 1=S5, 2=S4) d10 0 2 0
Pump down delay d16 0 min 60 min 0 min
Max. aggregate refrigeration time between two
defrosts
Defrost on demand - S5 temperature’s permitted
variation during frost build-up. On central plant
choose 20 K (=o)
Minimum defrost time d24 0 min 180 min 0 min

Fan

Fan stop at cutout compressor F01 no yes no
Delay of fan stop F02 0 min 30 min 0 min
Fan stop temperature (S5) F04 -50.0°C 50.0°C 50.0°C

Real time clock

Six start times for defrost.
Setting of hours.
0=OFF
Six start times for defrost.
Setting of minutes.
0=OFF
Clock - Setting of hours *** t07 0 hours 23 hours 0 hours
Clock - Setting of minute *** t08 0 min 59 min 0 min
Clock - Setting of date *** t45 1 31 1
Clock - Setting of month *** t46 1 12 1
Clock - Setting of year *** t47 0 99 0

EL-diagram

number (page

1)

r12 -1 1 0

r15 0% 100% 100%

r40 -50.0 K 50.0 K 0.0 K

r61 0% 100% 100%

r75 0 K 20 K 0 K

A33 1 2 1

c30 0

d09 0 2 1

d18 0 hours 48 hours 0 hours

d19 0.0 K 20.0 k 20.0 K

t01-

t06

t11-

t16

Min.­value

0 hours 23 hours 0 hours

0 min 59 min 0 min

OFF

Max.-

Factory

value

setting

1

ON0OFF

Actual

setting

SW = 1.5x

Setting:

1 Open parameter r12 and stop the

regulation

2 Select electric connection based on

the drawings on page 1

3 Open parameter o61 and set the elec-

tric connection number in it

4 Now select one of the preset settings

from the table

5 Open parameter o62 and set the

number for the array of presettings.
The few selected settings will now be
transferred to the menu.

6 Regulation is now started (r12 was set

to 1 in point 5)

7 Go through the survey of factory set-

tings. Make any necessary changes in
the respective parameters.

8 For network. Set the address in o03

and then transmit it to the gateway/
system unit with setting o04.

EKC 202D1 Instructions RI8NK459 © Danfoss 06/2015 5

Miscellaneous

Delay of output signals after start-up o01 0 s 600 s 5 s
Input signal on DI1. Function:
0=not used. 1=status on DI1. 2=door function
with alarm when open. 3=door alarm when open.
4=defrost start (pulse signal). 5=ext.main switch.
6=night operation 7=change reference (activate
r40). 8=alarm function when closed. 9=alarm func­tion when open. 10=case cleaning (pulse signal).
11=forced cooling. 12=S5B
Network address o03 0 240 0
On/O switch (Service Pin message)
IMPORTANT! o61 must be set prior to o04
Access code 1 (all settings) o05 0 100 0
Used sensor type (Pt /PTC/NTC) o06 Pt ntc Pt
Display step = 0.5 (normal 0.1 at Pt sensor) o15 no yes no
Max hold time after coordinated defrost o16 0 min 60 min 20 min
Select signal for display view. S4% (100%=S4,
0%=S3)
Input signal on DI2. Function:
(0=not used. 1=status on DI2. 2=door function
with alarm when open. 3=door alarm when open.
4=defrost start (pulse-pressure). 5=ext. main switch
6=night operation 7=change reference (activate
r40). 8=alarm function when closed. 9=alarm func­tion when open. 10=case cleaning (pulse pressure).
11=forced cooling . 12=coordinated defrost)
Conguration of light function (relay 4)
1=ON during day operation. 2=ON / OFF via data
communication. 3=ON follows the DI-function,
when DI is selected to door function or to door
alarm
Activation of light relay (only if o38=2) o39 OFF ON OFF
Rail heat On time during day operations o41 0% 100% 100%
Rail heat On time during night operations o42 0% 100% 100%
Rail heat period time (On time + O time) o43 6 min 60 min 10 min
Case cleaning. 0=no case cleaning. 1=Fans only.
2=All output O.
Selection of EL diagram. See overview page 1 * o61 1 2 3 1 3 1
Transfer a set of pre-settings See overview page 7. * o62 0 10 0
Access code 2 (partly access) *** o64 0 100 0
Save the controllers present settings to the pro­gramming key. Select your own number.
Load a set of settings from the programming key
(previously saved via o65 function)
Replace the controllers factory settings with the
present settings

Service

Status codes S0-S33
Temperature measured with S5 sensor *** u09

Status on DI1 input. on/1=closed u10
Temperature measured with S3 sensor *** u12
Status on night operation (on or o) 1=closed *** u13
Temperature measured with S4 sensor *** u16
Thermostat temperature u17
Read the present regulation reference u28
Status on DI2 output. on/1=closed u37
Temperature shown on display u56
Measured temperature for alarm thermostat u57
Status on relay for cooling ** u58
Status on relay for fan ** u59
Status on relay for defrost ** u60
Status on relay for rail heat ** u61
Status on relay for alarm ** u62
Status on relay for light ** u63
Temperature measured with S5B sensor *** u75
Status of night time cover detection (On = night
time cover has been detected)

*) Can only be set when regulation is stopped (r12=0)
**) Can be controlled manually, but only when r12=-1
***) With access code 2 the access to these menues will be limited

o02 1 12 0

o04 OFF ON OFF

o17 0% 100% 100%

o37 0 12 0

o38 1 3 1

*** o46 0 2 0

o65 0 25 0

o66 0 25 0

o67 OFF On OFF

U08

Fault code display

E 1 Fault in controller

E 6 Change battery + check clock
E 25 S3 sensor error
E 26 S4 sensor error
E 27 S5 sensor error
E 37 S5B sensor error

Alarm code display

A 1 High temperature alarm

A 2 Low temperature alarm

A 4 Door alarm

A 5 Max. Hold time

A 8 High Temp. Alarm S3

A 9 Low Temp. Alarm S3

A 15 DI 1 alarm
A 16 DI 2 alarm
A 45 Standby mode
A 59 Case cleaning
A 81 Switched S3 and S4 sensors?

Status code display

S0 Regulating

S 1 Waiting for end of the coordinated

defrost
S 2 ON-time Compressor
S 3 OFF-time Compressor
S 4 Drip-o time

S 10 Refrigeration stopped by main

switch

S 11 Refrigeration stopped by thermostat
S 14 Defrost sequence. Defrosting
S 15 Defrost sequence. Fan delay
S 17 Door open (open DI input)
S 20 Emergency cooling
S 25 Manual control of outputs
S 29 Case cleaning
S 30 Forced cooling
S 32 Delay of output at start-up

non The defrost temperature cannot

be displayed. There is stop based

on time

-d- Defrost in progress

PS Password required

Factory setting
If you need to return to the factory-set values, it can be done in this way:

- Cut out the supply voltage to the controller

- Keep upper and lower button depressed at the same time as you recon nect the supply voltage

6 Instructions RI8NK459 © Danfoss 06/2015 EKC 202D1

Transfer a set of pre-settings. o62 = 1 2 3 4 5 6 7 8 9 10

Function / Code
Normal operation

Temperature (set point) --- -8.0°C -32.0°C -30.0°C -32.0°C -28.0°C -28.0°C -2.0°C -1.5°C 0.5°C -2.0°C

Thermostat

Dierential r01 4.0 K 4.0 K 1.0 K 4.0 K 1.0 K 1.0 K 1.0 K 1.0 K 1.0 K 2.0 K
Max. limitation of setpoint setting r02 -5.0°C -28.0°C -28.0°C -28.0°C -25.0°C -25.0°C 5.0°C 6.0°C 4.0°C 50.0°C
Min. limitation of setpoint setting r03 -10.0°C -34.0°C -34.0°C -34.0°C -50.0°C -50.0°C -10.0°C -2.0°C -1.0°C -50.0°C
Manual service, stop regulation, start regulation (-1, 0, 1) r12 1 1 1 1 1 1 1 1 1 0
Reference displacement during night operation r13 0 0 0 0 0 0 0 3 K 3 K 0
Value of reference displacement r40 0 0 0 0 6 K 0 0 -1.5 K 0.5 K 0
Selection of thermostat sensor S4% during night opera­tion with night blinds
Temperature dierence for night blinds r75 0 0 0 0 0 0 0 3 K 3 K 0

Alarm

Delay for temperature alarm A03 30 min 30 min 30 min 30 min 10 min 10 min 30 min 10 min 10 min 30 min
Delay for temperature alarm after defrost A12 60 min 60 min 60 min 60 min 35 min 35 min 60 min 45 min 45 min 90 min
High alarm limit A13 13.0°C -11.0°C -11.0°C -11.0°C -15.0°C -15.0°C 10.0°C 2.0°C 5.0°C 8.0°C
Low alarm limit A14 -8.0°C -32.0°C -32.0°C -35.0°C -50.0°C -50.0°C -10.0°C -50.0°C -50.0°C -30.0°C
Denition of alarm sensor A33 1 1 1 1 2 1 1 1 1 1
Signal for alarm thermostat. S4% (100%=S4, 0%=S3) A36 0 0 0 100% 0 100% 0 100% 100% 100%
High alarm limit for S3 A56 13.0°C -11.0°C -11.0°C -11.0°C -16.0°C -15.0°C 10.0°C 50.0°C 50.0°C 8.0°C
Low alarm limit for S3 A57 -8.0°C -32.0°C -32.0°C -35.0°C -50.0°C -50.0°C -10.0°C -50.0°C -50.0°C -30.0°C

Compressor

Reversed relay function for Compressor relay 1
(NC-function)

Defrost

Defrost stop temperature d02 5.0°C 5.0°C 5.0°C 5.0°C 5.0°C 15.0°C 7.0°C 10.0°C 10.0°C 6.0°C
Interval between defrost starts d03 12 hours 12 hours 48 hours 12 hours 24 hours 24 hours 6 hours 4 hours 4 hours 8 hours
Max. defrost duration d04 45 min 45 min 45 min 45 min 60 min 45 min 40 min 35 min 35 min 45 min
Drip o time d06 0 min 2 min 2 min 2 min 10 min 10 min 0 min 0 min 0 min 0 min
Delay for fan start after defrost d07 0 min 3 min 0 min 3 min 5 min 5 min 0 min 0 min 0 min 0 min
Fan cutin during defrost d09 Ye s No Ye s No No No Ye s Yes Yes Ye s
Defrost sensor d10 0 0 0 0 0 0 0 S4 S4 0

Miscellaneous

Delay of output signal after start-up o01 5 s 5 s 5 s 5 s 5 s 5 s 5 s 0 0 5s
Used sensor type (Pt /PTC/NTC) o06 NTC NTC NTC N TC NTC NTC NTC NTC NTC Pt
Display step = 0.5 (normal 0.1 at Pt sensor) o15 Yes Yes Yes Ye s Ye s Yes Yes No No No
Max hold time after coordinated defrost o16 20 min 20 min 25 min 25 min 15 min 15 min 20 min 30 min 30 min 20 min
Select signal for display view. S4% (100%=S4, 0%=S3) o17 0 0 0 100% 0 100% 0 0 0 100%
Input signal on DI2. Function: o37 12 12 12 12 12 12 12 12 12 0
Rail heat during day operation o41 100% 100% 100% 100% 100% 100% 100% 0 0 100%
Rail heat during night operation o42 100% 100% 100% 100% 100% 100% 100% 0 0 100%

r61 0 0 0 100% 0 0 0 0 0 100%

c30 0 0 0 0 0 0 0 1 1 0

The buttons

Set menu

1. Push the upper button until a parameter
r01 is shown

2. Push the upper or the lower button and
nd that parameter you want to change

3. Push the middle button until the
parameter value is shown

4. Push the upper or the lower button and
select the new value

5. Push the middle button again to enter
the value.

Cutout alarm relay / receipt alarm/see alarm
code

• Push short the upper button

Set temperature

1. Push the middle button until the
temperature value is shown

2. Push the upper or the lower button and

select the new value

3. Push the middle button to select the

setting.

Reading the temperature at defrost sensor

• Push briey the lower button

Manuel start or stop of a defrost

• Push the lower button for four seconds.

LED

Light emitting diode
= refrigeration
= defrost
= fan running

Flashes fast at alarm

EKC 202D1 Instructions RI8NK459 © Danfoss 06/2015 7

Deutsch

Parameter

Funktion Code 1 2 3
Normal Betrieb

Temperatur (Sollwert) --- -50.0°C 50.0°C 2.0°C

Thermostat

Dierenz *** r01 0.0 K 20.0K 2.0 K
Max. Begrenzung des Sollwert-einstellung *** r02 -49.0°C 50°C 50.0°C
Min. Begrenzung des Sollwert-einstellung *** r03 -50.0°C 49.0°C -50.0°C
Justierung der Temperaturanzeige r04 -20.0 K 20.0 K 0.0 K
Temperatur Einheit (°C/°F) r05 °C °F °C
Korrektur des Signals vom S4 r09 -10.0 K +10.0 K 0.0 K
Korrektur des Signals vom S3 r10 -10.0 K +10.0 K 0.0 K
Manuel Service, Regelung stoppen, Regelung
starten (-1, 0, 1)
Sollwertverschiebung während Nacht betrieb r13 -10.0 K 10.0 K 0.0 K
Denition und evtl. gewichnung der Thermostatfüh­ler - S4%. (100%=S4, 0%=S3)
Aktivierung der Sollwertverschiebung r40 r39 OFF ON OFF
Wert der Sollwertverschiebung (durch r39 oder DI
aktivieren)

Denition und evtl. Gewichtung der Thermo-

EL-Diagramm-

nummer
(Seite 1)

r12 -1 1 0

r15 0% 100% 100%

r40 -50.0 K 50.0 K 0.0 K

r61 0% 100% 100%

Min.­Wert

statfühler, wenn Nachtrollos geschlossen sind.
(100%=S4, 0%=S3)

Temperatur unterschied für Nachtabdeckung (0 K =
keine Erkennung)

Alarm

Verzögerung des Temperaturalarms A03 0 min 240 min 30 min
Verzögerung des Türalarms *** A04 0 min 240 min 60 min
Verzögerung auf Temperaturalarm nach Abtauung A12 0 min 240 min 90 min
Alarmgrenze hoch *** A13 -50.0°C 50.0°C 8.0°C
Alarmgrenze tief *** A14 -50.0°C 50.0°C -30.0°C
Alarmverzögerung DI1 A27 0 min 240 min 30 min
Alarmverzögerung DI2 A28 0 min 240 min 30 min
Festlegen eines Alarmfühlers
1: Kombination aus S3 und S4 (A36, A13 und A14
müssen eingestellt sein)
2: Separate Werte für S3 und S4 (A13, A14, A56 und
A57 müssen eingestellt sein)
Signal für Alarmthermostat. S4% (100%=S4, 0%=S3) A36 0% 100% 100%
Hoch Alarm grenze für S3 A56 -50.0°C 50.0°C 8.0°C
Nieder Alarm grenze für S3 A57 -50.0°C 50.0°C -30.0°C

Verdichter

Min. ON-Zeit c01 0 min 30 min 0 min
Min. OFF-Zeit c02 0 min 30 min 0 min
Verdichterrelais 1 muss entgegengesetz schalten
(NC-Funktion)

Abtauung

Abtaumethode (keine/EL/GAS/BRINE) d01 no bri EL
Abtau-Stoptemperatur d02 0.0°C 25.0°C 6.0°C
Interval zwischen Abtaustarten d03 0 hours 240

Max. Abtaudauer d04 0 min 180 min 45 min
Zeitverzögerung an der Abtaueinschaltung bei
Aufstart
Abtropfzeit d06 0 min 60 min 0 min
Verzögerung des Lüfterstarts nach der Abtauung d07 0 min 60 min 0 min
Lüfter-Starttemperatur d08 -50.0°C 0.0°C -50.0°C
Lüfter eingeschaltet während der Abtauung
0: Gestoppt. 1: Läuft.
2: Läuft während Pump Down und Abtauung
Abtaufühler (0=Zeit, 1=S5, 2=S4) d10 0 2 0
Pump down verzögerung d16 0 min 60 min 0 min
Max. Laufzeit der Kühlung zwischen zwei Abtau­ungen
Bedarfsgesteuerte Abtauung - die S5 Temperatur
erlaubt variation bei Eis-aufbauung. Centralanlagen,

wähle 20 K (=o)
Mindestabtaudauer d24 0 min 180 min 0 min

Lüfter

Lüfterstop bei abgeschaltetem Verdichter F01 no yes no
Verzögerung der Lüfterabschaltung F02 0 min 30 min 0 min
Lüfterstop Temperatur (S5) F04 -50.0°C 50.0°C 50.0°C

Echtzeituhr

Sechs Startzeitpunkte für Abtauung.
Einstellung in Stunden
0=OFF
Sechs Startzeitpunkte für Abtauung.
Einstellung in Minuten
0=OFF
Uhr - Einstellung Stunden *** t07 0 hours 23

Uhr - Einstellung Minuten *** t08 0 min 59 min 0 min
Uhr - Einstellung des Datums *** t45 1 31 1
Uhr - Einstellung des Monats *** t46 1 12 1
Uhr - Einstellung des Jahrs *** t47 0 99 0

r75 0 K 20 K 0 K

A33 1 2 1

c30 0

d05 0 min 240 min 0 min

d09 0 2 1

d18 0 hours 48

d19 0.0 K 20.0 k 20.0 K

t01-

t06

t11-

t16

OFF1ON0OFF

0 hours 23

0 min 59 min 0 min

Max.-

Wert

hours

hours

hours

hours

Werks-

einstel-

lung

8 hours

0 hours

0 hours

0 hours

Aktuelle

Einstel-

lung

SW = 1.5x

Einstellen:

1 Parameter r12 önen und Regelung

stoppen

2 Elektrische Verbindung von den

Zeichnungen auf Seite 1 auswählen

3 Parameter o61 önen und die Num-

mer der Elektrischen Verbindung hier
einstellen

4 Nummer der gewünschten Vorein-

stellung aus der Tabelle Seite 10
auswählen

5 Parameter o62 önen und die Num-

mer für den Datensatz der Voreinstel­lung eingeben. Mit mittlerer Taste
bestätigen um die Einstellungen ins
Menü kopieren.

6 Regelung wird jetzt gestartet (r12

wurde in Punkt 5 auf 1 eingestellt

7 Die Übersicht über Werkseinstellun-

gen durchsehen. — Die notwendigen
Änderungen in den jeweiligen Para­metern vornehmen.

8 Bei Netzwerken: Die Adresse in o03

einstellen und anschließend mit der
Einstellung o04 an das Gateway/die
Systemeinheit senden.

8 Instructions RI8NK459 © Danfoss 06/2015 EKC 202D1

Diverses

Verzögerung des Ausgangssignales nach dem
Anlauf
Eingangssignal am DI1. Funktion:
(0=wird nicht verwendet. 1=Status am DI1. 2=Tür­funktion mit Alarm bei oen. 3=Türalarm bei oen.
4=Abtaustart (Puls-Signal). 5=Ext.Hauptschalter.
6=Nachtbetrieb. 7=Sollwert wechseln (r40 wird akti­viert). 8=Alarmfunktion bei geschlossen. 9=Alarm­funktion bei oen. 10=Möbelreinigung (Puls-Signal).
11=Zwangs-kühlung. 12=S5B
Netzwerkadresse o03 0 240 0
On/O Wechselschalter (Service Pin Mitteilung)
ACHTUNG! o61 muss vor o04 eingestellt werden
Zugangskode 1 (sämtliche Einstellungen) o05 0 100 0
Angewandter Fühlertyp (Pt /PTC/NTC) o06 Pt ntc Pt
Display step = 0.5 (normal 0.1 bei Pt Fühler) o15 no yes no
Max Hold time nach koordinierte Abtauung o16 0 min 60 min 20 min
Signal für Displayanzeige wählen. S4%
(100%=S4, 0%=S3)
Eingangssignal am DI2. Funktion:
(0=wird nicht verwendet.1=Status am DI2. 2=Tür­funktion mit Alarm bei oen. 3=Türralarm bei oen.
4=Abtaustart (Puls-Signal). 5=Externer Haupt­schalter. 6=Nachtbetrieb 7=Sollwert wechseln (r40
wird aktiviert). 8=Alarmfunktion bei geschlossen.
9=Alarmfunktion bei oen. 10=Möbelreinigung
(Puls-Signal). 11=Zwangskühlung. 12=koordinierte
Abtauung)
Konguration von Lichtfunktion (Relais 4)
1=ON während Tagesbetrieb. 2=ON / OFF via Daten­kommunikation. 3=ON folgt die DI-funktion, wenn
DI für Türfunktion oder Türalarm gewählt ist
Aktivierung von Lichtrelais (Nur wenn o38=2) o39 OFF ON OFF
Rahmen Heizung On-Zeit während Tagesbetrieb o41 0% 100% 100%
Rahmenheizung On-Zeit während Nachtbetrieb o42 0% 100% 100%
Rahmenheizung Periodenzeit (On Zeit + O Zeit) o43 6 min 60 min 10 min
Möbelreinigung.
0= Keine Reinigung. 1= Nur Lüfter. 2=Alle Ausgänge
OFF.
Wahl des EL-Diagramms. Siehe Übersicht Seite 1 * o61 1 2 3 1 3 1

Aktivierung der Voreinstellungen. Siehe Tabelle

o01 0 s 600 s 5 s

o02 1 12 0

o04 OFF ON OFF

o17 0% 100% 100%

o37 0 12 0

o38 1 3 1

*** o46 0 2 0

* o62 0 10 0

Seite 10.

Zugangskode 2 (Teilweiser Zugang) *** o64 0 100 0
Gegenwärtige Einstellungen des Reglers zu einen
Programmierungs Key speichern. Wähle selber eine
Nummber.
Ein Satz von Einstellungen von den Programmie­rungs Keys laden (früher mit der Funktion o65
gespeichert)
Die Werkseinstellungen des Reglers mit den jetzigen
Einstellungen überschreiben.

Service

Statuskodes S0-S33
Temperatur gemessen mit S5 Fühler *** u09

Status am DI1 Eingang. 1=geschlossen u10
Temperatur gemessen mit S3 Fühler *** u12
Status Nachtbetrieb (on oder o) 1=geschlossen *** u13
Temperatur gemessen mit S4 Fühler *** u16
Thermostattemperatur u17
Den augenblicklichen Regelsollwert anzeigen u28
Status am DI2 Ausgang. 1=geschlossen u37
Temperaturanzeige auf dem Display u56
Gemessene Temperatur für den Alarmthermostaten u57
Status am Relais für Kühlung ** u58
Status am Relais für Lüfter ** u59
Status am Relais für Abtauung ** u60
Status am Relais für Rahmenheizung ** u61
Status am Relais für Alarm ** u62
Status am Relais für Licht ** u63
Temperatur gemessen mit S5B Fühler *** u75
Status der Nachtabdeckungserkennung (Ein =
Nachtabdeckung wurde erkannt)
*) Lässt sich nur bei gestoppter Regelung einstellen (r12=0)
**) Lässt sich manuell steuern, jedoch nur bei r12= -1
***) Mit Zugangskode 2 wird der Zugang zu diesen Menüs begrenzt

o65 0 25 0

o66 0 25 0

o67 OFF On OFF

U08

Fehlercodeanzeige

E 1 Fehler am Regler
E 6 Batterie austauschen + Uhr kont-

rollieren
E 25 S3 Fühler Fehler
E 26 S4 Fühler Fehler
E 27 S5 Fühler Fehler
E 37 S5B Fühler Fehler

Alarm - Fehlercodeanzeige

A 1 Hoch-temperaturalarm
A 2 Tief-temperaturalarm
A 4 Tür-alarm
A 5 Max. Hold time
A 8 Hoch Temp. Alarm S3

A 9 Nieder Temp. Alarm S3
A 15 DI 1 Alarm
A 16 DI 2 Alarm
A 45 Standby mode
A 59 Möbelreinigung

A 81 S3 und S4 Fühler vertauscht?

Anzeige des Statuscodes

S0 Es wird geregelt

S 1 Wartet auf beendigung der koordi-

nierten Abtauung
S 2 ON-Zeit Verdichter
S 3 OFF-Zeit Verdichter
S 4 Abtropfzeit

S 10 Kühlung von dem Hauptschalter

gestoppt

S 11 Kühlung vom Thermostat gestoppt
S 14 Abtausequenz. Abtauung
S 15 Abtausequenz. Lüfter-Verzögerung
S 17 Tür oen (DI Eingang oen)
S 20 Notkühlung
S 25 Manuelle Regelung der Ausgänge
S 29 Möbelreinigung
S 30 Zwangskühlung
S 32 Verzögerung der Ausgänge bei

Anlauf

non Abtautemperatur kann nicht ange-

zeigt werden. Es wird zeitabhängig

gestoppt.

-d- Abtauung ist in Gang
PS Passwort ist erforderlich.

Werkseinstellung
Die Rückkehr zur Werkseinstellung lässt sich wie folgt vornehmen:

- Die Spannungszufuhr zum Regler unterbrechen.

- Die obere und die untere Taste gleichzeitig gedrückt halten und gleichzeitig die
Spannungszufuhr wieder herstellen.

EKC 202D1 Instructions RI8NK459 © Danfoss 06/2015 9

Satz von voreinstellungen (o62)= 1 2 3 4 5 6 7 8 9 10

Funktion / Kode
Normal betrieb

Temperatur (Sollwert) --- -8.0°C -32.0°C -30.0°C -32.0°C -28.0°C -28.0°C -2.0°C -1.5°C 0.5°C -2.0°C

Thermostat

Dierenz r01 4.0 K 4.0 K 1.0 K 4.0 K 1.0 K 1.0 K 1.0 K 1.0 K 1.0 K 2.0 K
Einstellung der max. sollwertbegrenzung r02 -5.0°C -28.0°C -28.0°C -28.0°C -25.0°C -25.0°C 5.0°C 6.0°C 4.0°C 50.0°C
Einstellung der Min. sollwertbegrenzung r03 -10.0°C -34.0°C -34.0°C -34.0°C -50.0°C -50.0°C -10.0°C -2.0°C -1.0°C -50.0°C
Manueller Start-/stop der Regelung (-1, 0, 1) r12 1 1 1 1 1 1 1 1 1 0
Nachtanhebungswert r13 0 0 0 0 0 0 0 3 K 3 K 0
Wert der Sollwertverschiebung r40 0 0 0 0 6 K 0 0 -1.5 K 0.5 K 0
Wahl des Thermostat fühlers S4% während Nachtbetrieb
mit Nacht Rollos
Temperatur Sollwert für Nacht Rollos r75 0 0 0 0 0 0 0 3 K 3 K 0

Alarm

Alarmverzögerung für Temperatur A03 30 min 30 min 30 min 30 min 10 min 10 min 30 min 10 min 10 min 30 min
Verzögerung bei Kühlung (lange Alarmverzögerung) A12 60 min 60 min 60 min 60 min 35 min 35 min 60 min 45 min 45 min 90 min
Obere Alarm grenze A13 13.0°C -11.0°C -11.0°C -11.0°C -15.0°C -15.0°C 10.0°C 2.0°C 5.0°C 8.0°C
Untere Alarm grenze A14 -8.0°C -32.0°C -32.0°C -35.0°C -50.0°C -50.0°C -10.0°C -50.0°C -50.0°C -30.0°C
Denition des Alarmfühlers A33 1 1 1 1 2 1 1 1 1 1
Signal zum Alarmthermostat S4% (100%=S4, 0%=S3) A36 0 0 0 100% 0 100% 0 100% 100% 100%
Hoch Alarm grenze für S3 A56 13.0°C -11.0°C -11.0°C -11.0°C -16.0°C -15.0°C 10.0°C 50.0°C 50.0°C 8.0°C
Nieder Alarm Grenze für S3 A57 -8.0°C -32.0°C -32.0°C -35.0°C -50.0°C -50.0°C -10.0°C -50.0°C -50.0°C -30.0°C

Verdichter

Umgekehrte Relaisfunktion für Verdichter Relais 1 (DO1)
(NC-funktion)

Abtauung

Abtau-Stopptemperatur d02 5.0°C 5.0°C 5.0°C 5.0°C 5.0°C 15.0°C 7.0°C 10.0°C 10.0°C 6.0°C
Intervall zwischen Abtaustarts d03 12 hours 12 hours 48 hours 12 hours 24 hours 24 hours 6 hours 4 hours 4 hours 8 hours
Max. Abtauungsdauer d04 45 min 45 min 45 min 45 min 60 min 45 min 40 min 35 min 35 min 45 min
Abtropfzeit d06 0 min 2 min 2 min 2 min 10 min 10 min 0 min 0 min 0 min 0 min
Verzögerung des Lüfterstarts nach der Abtauung d07 0 min 3 min 0 min 3 min 5 min 5 min 0 min 0 min 0 min 0 min
Lüfter eingeschaltet während der Abtauung d09 Yes No Ye s No No No Ye s Yes Yes Ye s
Abtaufühler d10 0 0 0 0 0 0 0 S4 S4 0

Diverses

Verzögerung der Ausgangssignale nach dem Anlauf o01 5 s 5 s 5 s 5 s 5 s 5 s 5 s 0 0 5s
Fühlertyp (Pt /PTC/NTC) o06 NTC NTC NTC NTC NTC NTC NTC NTC NTC Pt
Displaystufen = 0.5 (normal 0.1 at Pt sensor) o15 Ye s Yes Ye s Ye s Yes Yes Ye s No No No
Max. Standby Zeit nach koordinierter Abtauung o16 20 min 20 min 25 min 25 min 15 min 15 min 20 min 30 min 30 min 20 min
Wahl des Signals zur Displayanzeige - S4% (100%=S4,
0%=S3)
Digitale Eingangssignal- DI2 o37 12 12 12 12 12 12 12 12 12 0
Rahmenheizung bei Tagesbetrieb o41 100% 100% 100% 100% 100% 100% 100% 0 0 100%
Rahmenheizung bei Nachtbetrieb o42 100% 100% 100% 100% 100% 100% 100% 0 0 100%

r61 0 0 0 100% 0 0 0 0 0 100%

c30 0 0 0 0 0 0 0 1 1 0

o17 0 0 0 100% 0 100% 0 0 0 100%

Tasten

Menü einstellen

1. Die obere Taste betätigen, bis ein Para­meter zur Anzeige gelangt

2. Die obere oder die untere Taste betätigen
um zum gewünschten Parameter zu
gelangen

3. Die mittlere Taste betätigen , bis der Wert
des Parameters zur Anzeige kommt

4. Die obere oder die untere Taste betätigen
um einen neuen Wert zu nden

5. Erneut die mittlere Taste betätigen um
den Wert festzuhalten.

Alarmrelais ausschalten/ siehe Alarmkode

• Die oberste Taste kurz betätigen

Temperatur einstellen

1. Die mittlere Taste betätigen, bis der Tem­peraturwert zur Anzeige gelangt

2. Die obere oder die untere Taste betäti-

gen um einen neuen Wert zu nden

3. Die mittlere Taste betätigen um den

Einstellvorgang abzuschließen.

Ablesen der Temperatur am Abtaufühler

• Die untere Taste kurz betätigen

Manueller start oder stop einer Abtauung

• Die untere Taste für etwa 4 Sekunden

betätigen.

LED

Leuchtdiode
= Kühlung
= Abtauung
= Lüfter läuft

Blinkt schnell bei Alarm

10 Instructions RI8NK459 © Danfoss 06/2015 EKC 202D1

Français

Paramètres

Fonction Codes 1 2 3
Fonctionnement normal

Température (point de consigne) --- -50.0°C 50.0°C 2.0°C

Thermostat

Diérentiel *** r01 0.0 K 20.0 K 2.0 K
Limite max. de température de réglage *** r02 -49.0°C 50.0°C 50.0°C
Limite min. de température de réglage *** r03 -50.0°C 49.0°C -50.0°C
Réglage de l’achage de température r04 -20.0 K 20.0 K 0.0 K
Unités de température (°C/°F) r05 °C °F °C
Correction du signal en provenance de S4 r09 -10.0 K 10.0 K 0.0 K
Correction du signal en provenance de S3 r10 -10.0 K 10.0 K 0.0 K
Service manuel, Arrêt régulation, marche
régulation
(-1, 0, 1)
Décalage de référence en régime de nuit r13 -10.0 K 10.0 K 0.0 K
Dénition et pondération éventuelle des
sondes thermostatique. - S4% (100%=S4,
0%=S3)
Actionnement d’une déviation de référence r40 r39 OFF ON OFF
Valeur de la déviation de référence (activation
par r39 ou DI)
La sonde thermostatique S4% peut être
sélectionnée en fonctionnement nocturne avec
rideaux de nuit.
La diérence de température pour le régime de
nuit (0 K = non détecté)

Alarme

Temporisation de l’alarme température A03 0 min 240 min 30 min
Temporisation de l’alarme porte *** A04 0 min 240 min 60 min
Temporisation de l’alarme température après
le dégivrage
Limites d’alarme haute *** A13 -50.0°C 50.0°C 8.0°C
Limites d’alarme basse *** A14 -50.0°C 50.0°C -30.0°C
Temporisation de l’alarme DI1 A27 0 min 240 min 30 min
Temporisation de l’alarme DI2 A28 0 min 240 min 30 min
Dénition de la sonde d’alarme
1: Combinaison de S3 et S4 (A36, A13 et A14
doivent être dénis)
2: Valeurs séparées pour S3 et S4 (A13, A14, A56
et A57 doivent être dénis)
Signal vers le thermostat d’alarme. S4%
(100%=S4, 0%=S3)
Limites d’alarme haute S3 A56 -50.0°C 50.0°C 8.0°C
Limites d’alarme basse S3 A57 -50.0°C 50.0°C -30.0°C

Compresseur

Temps de marche min. c01 0 min 30 min 0 min
Intervalle entre deux démarrages c02 0 min 30 min 0 min
Le relais de compresseur 1 doit agir inverse­ment.
(fonction NF)

Dégivrage

Méthode (non/EL/GAS/BRINE) d01 no bri EL
Température d’arrêt du dégivrage d02 0.0°C 25.0°C 6.0°C
Intervalle entre démarrages du dégivrage d03 0 hours 240 hours 8 hours
durée max. du dégivrage d04 0 min 180 min 45 min
Retard du dégivrage à la mise sous-tension d05 0 min 240 min 0 min
Temps d’égouttement d06 0 min 60 min 0 min
Temporisation de démarrage du ventilateur
après le dégivrage
Température de démarrage du ventilateur d08 -50.0°C 0.0°C -50.0°C
Ventilateur enclenché pendant le dégivrage
0: Arrêté, 1: Actif, 2: En marche pendant l’éva­cuation et le dégivrage.
Test de la sonde de dégivrage (0=temps, 1=S5,
2=S4)
Temporisation de la mise au vide d16 0 min 60 min 0 min
Temps de refroidissement total maxi entre
deux dégivrages
Dégivrage sur demande – variation admissible
de la température S5 en cas de formation de
givre

Pour les installations centralisées, on choisit
20 K (= OFF)

Minimum defrost time d24 0 min 180 min 0 min

Ventilateur

Arrêt du ventilateur à compresseur déclenché F01 no yes no
Temporisation de l’arrêt du ventilateur F02 0 min 30 min 0 min
Arrêt de ventilateur température (S5) F04 -50.0°C 50.0°C 50.0°C

Horloge en temps réel

Heures de démarrage des six dégivrages
Réglage heures.
0=OFF
Heures de démarrage des six dégivrages
Réglage heures.
0=OFF
Horloge - Réglage heures *** t07 0 heurs 23 heurs 0 heurs
Horloge - Réglage minutes *** t08 0 min 59 min 0 min

t01-t06 0 heurs 23 heurs 0 heurs

t11-t16 0 min 59 min 0 min

Numéro

schéma

électrique

r12 -1 1 0

r15 0% 100% 100%

r40 -50.0 K 50.0 K 0.0 K

r61 0% 100% 100%

r75 0 K 20 K 0 K

A12 0 min 240 min 90 min

A33 1 2 1

A36 0% 100% 100%

c30 0

d07 0 min 60 min 0 min

d09 0 2 1

d10 0 2 0

d18 0 hours 48 hours 0 hours

d19 0.0 K 20.0 k 20.0 K

Valeur

mini

OFF1ON

Valeur

maxi

Réglage

usine

0

OFF

Réglage

actuel

SW = 1.5x

Réglages:

1 Allez au paramètre r12 et arrêtez le

régulateur

2 Choisissez la connexion électrique

selon les plans page 1

3 Allez au paramètre o61 pour y inscrire

le numéro de la connexion

4 Choisissez ensuite un jeu de préré-

glages de la table page 13

5 Allez au paramètre o62 pour y inscrire

le numéro du jeu de préréglages Les
quelques réglages choisis sont alors
transférés au menu

6 La régulation démarre (r12 peut être

réglé sur 1 au point 5)

7 Parcourez le sommaire des réglages

départ usine. Procédez aux éven­tuelles modications nécessaires.

8 En cas de réseau : Inscrivez l’adresse

en o03 et envoyez-la ensuite à l’unité
passerelle/système avec le réglage
o04.

EKC 202D1 Instructions RI8NK459 © Danfoss 06/2015 11

Horloge - Horloge – Réglage date *** t45 1 31 1
Horloge - Horloge – Réglage mois *** t46 1 12 1
Horloge - Horloge – Réglage année *** t47 0 99 0

Divers

Temporisation des signaux de sortie lors de la
mise en route
Signaux d’entrée DI1. Fonction:
(0= non utilisée,1=état de DI1. 2=fonction
porte avec alarme d’ouverture 3=alarme porte
ouverte. 4=début de dégivrage (impulsion
de signal). 5=interrupteur principal externe.
6=régime de nuit. 7=changer de référence
(activation r40). 8=fonction d’alarme à enclen­chement. 9=fonction d’alarme à déclenche­ment. 10=nettoyage de meuble (impulsion de
signal). 11=Refroidissement forcé. 12=S5B.
Adresse réseau o03 0 240 0
Commutateur On/O (message broche service)
IMPORTANT ! Il faut régler o61 avant o04
Code d’accès 1 (tous les réglages) o05 0 100 0
Type de sonde utilisé (Pt /PTC/NTC) o06 Pt ntc Pt
Cran d’achage = 0.5 (norme 0,1/capteur Pt) o15 no yes no
Temps d’attente max. après dégivrage coor­donné
Choix de signal pour l’acheur. S4%
(100%=S4, 0%=S3)
Signaux d’entrée DI2. Fonction:
(0= non utilisée, 1=état de DI2. 2=fonction
porte avec alarme d’ouverture. 3=alarme porte
ouverte. 4=début de dégivrage (poussoir).
5=interrupteur principal externe. 6=régime de
nuit. 7=changer de référence (activation r40).
8=fonction d’alarme à enclenchement. 9=fonc­tion d’alarme à déclenchement. 10=nettoyage
de meuble (poussoir). 11=Refroidissement
forcé. 12=dégivrage coordonné)
Conguration de la fonction d’éclairage (relais

4)
1=ON en régime de jour. 2=ON/OFF par la
transmission de données. 3=ON suivant la
fonction DI, si DI a été choisie pour la fonction
ou l’alarme porte
Actionnement du relais d’éclairage (seulement
si o38=2)
Rails antibuée, temps ON en régime de jour o41 0% 100% 100%
Rails antibuée, temps ON en régime de nuit o42 0% 100% 100%
Rails antibuée, période (temps ON + temps
OFF)
Nettoyage de meuble. 0=aucun nettoyage
1=ventilateurs seulement. 2=toutes les sorties
sont OFF
Choix de schéma électrique. Reportez-vous à la
table récapitulative page 1.
Transfert d’un ensemble de préréglages. Voir
l’aperçu en page 13.
Code d’accès 2 (accès partiel) *** o64 0 100 0
Conservez les réglages actuels de l’appareil
comme clé de programmation. Choisissez votre
propre numéro.
Appel d’un jeu de réglages de la clé de pro­grammation. (sauvée auparavant via la fonction
o65)
Surchargez les réglages usine avec les réglages
actuels du régulateur

Entretien

Les codes d’état S0-S33
Température relevée par la sonde S5 *** u09
État de l’entrée DI1. On/1=enclenchée u10
Température relevée par la sonde S3 *** u12
État du régime de nuit (tout ou rien)

1=enclenché
Température relevée par la sonde S4 *** u16
Température du thermostat u17
Achage de la référence de régulation actuelle u28
Etat de la sortie DI2. On/1=enclenchée u37
Température visualisée par l’acheur u56
Température captée pour le thermostat
d’alarme
État du relais de refroidissement ** u58
État du relais du ventilateur ** u59
État du relais de dégivrage ** u60
État du relais des rails antibuée ** u61
État du relais d’alarme ** u62
État du relais d’éclairage ** u63
Température relevée par la sonde S5B *** u75
État de la détection de régime de nuit (On = les
rideaux de nuit ont été détectés)

*) Ce réglage n’est possible que si la régulation est arrêtée (r12=0)
**) La commande manuelle est possible mais à condition que r12=-1
***) Le code d’accès 2 permet de limiter les accès à ces menus

o01 0 s 600 s 5 s

o02 0 12 0

o04 OFF ON OFF

o16 0 min 60 min 20

o17 0% 100% 100%

o37 0 12 0

o38 1 3 1

o39 OFF ON OFF

o43 6 min 60 min 10 min

*** o46 0 2 0

* o61 1 2 3 1 3 1

* o62 0 10 0

o65 0 25 0

o66 0 25 0

o67 OFF On OFF

*** u13

u57

U08

Achage de codes de défauts

E 1 Défaut de régulateur

E 6 Changer la pile + vérier heure
E 25 Erreur de sonde S3
E 26 Erreur de sonde S4
E 27 Erreur de sonde S5
E 37 Erreur de sonde S5B

Achage code alarme

A 1 Alarme température haute
A 2 Alarme température basse
A 4 Alarme porte
A 5 Max. Hold time
A 8 Alarme température haute pour S3

A 9 Alarme température basse pour S3
A 15 DI 1 alarme
A 16 DI 2 alarme
A 45 Standby mode
A 59 Nettoyage de meuble
A 81

Inversion des sondes S3 et S4 ?

Achage des états

S0 Régulation en cours

S 1 Attend la n du dégivrage coor-

donné
S 2 Temps ON du compresseur
S 3 Temps OFF du compresseur
S 4 Égouttage

S 10 Le refroidissement a été arrêté au

“Main switch” (interrupteur prin-

cipal)

S 11 Le refroidissement a été arrêté au le

thermostat

S 14 Séquence du dégivrage. Dégivrage

en cours

S 15 Séquence du dégivrage. Temporisa-

tion du ou des ventilateurs

S 17 Porte ouverte (Entrée DI ouverte)
S 20 Refroidissement de secours
S 25 Régulation manuelle les sorties
S 29 Nettoyage de meuble
S 30 Refroidissement forcé
S 32 Temporisation des sorties à la mise

en route

non Température de dégivrage pas

accessible Arrêt sur temps

-d- Dégivrage en cours

PS Mot de passe imposé

Réglage départ usine
Pour retrouver éventuellement les valeurs
réglées en usine, procéder ainsi :

- Couper la tension d’alimentation du régu­lateur.

- Maintenir les boutons supérieur et inférieur
enfoncés en remettant le régulateur sous
tension.

12 Instructions RI8NK459 © Danfoss 06/2015 EKC 202D1

Transfert d’un ensemble de préréglages. 062 = 1 2 3 4 5 6 7 8 9 10

Fonction
Fonctionnement normal

Température (point de consigne) --- -8.0°C -32.0°C -30.0°C -32.0°C -28.0°C -28.0°C -2.0°C -1.5°C 0.5°C -2.0°C

Thermostat

Diérentiel r01 4.0 K 4.0 K 1.0 K 4.0 K 1.0 K 1.0 K 1.0 K 1.0 K 1.0 K 2.0 K
Limite max. de température de réglage r02 -5.0°C -28.0°C -28.0°C -28.0°C -25.0°C -25.0°C 5.0°C 6.0°C 4.0°C 50.0°C
Limite min. de température de réglage r03 -10.0°C -34.0°C -34.0°C -34.0°C -50.0°C -50.0°C -10.0°C -2.0°C -1.0°C -50.0°C
Service manuel, Arrêt régulation, marche régulation r12 1 1 1 1 1 1 1 1 1 0
Valeur de régime de nuit r13 0 0 0 0 0 0 0 3 K 3 K 0
Valeur du décalage de référence r40 0 0 0 0 6 K 0 0 -1.5 K 0.5 K 0
Choix de sonde de thermostat S4% pour régime de nuit

avec rideau de nuit
Diérence de température avec les rideaux de nuit r75 0 0 0 0 0 0 0 3 K 3 K 0

Alarme

Temporisation de l’alarme température A03 30 min 30 min 30 min 30 min 10 min 10 min 30 min 10 min 10 min 30 min
Temporisation de l’alarme température après le dégi­vrage
Limites d’alarme haute A13 13.0°C -11.0°C -11.0°C -11.0°C -15.0°C -15.0°C 10.0°C 2.0°C 5.0°C 8.0°C
Limites d’alarme basse A14 -8.0°C -32.0°C -32.0°C -35.0°C -50.0°C -50.0°C -10.0°C -50.0°C -50.0°C -30.0°C
Dénition de la sonde d’alarme
1: Combinaison de S3 et S4 (A36, A13 et A14 doivent
être dénis)
2: Valeurs séparées pour S3 et S4 (A13, A14, A56 et A57
doivent être dénis)
Signal vers le thermostat d’alarme. S4%
(100%=S4, 0%=S3)
Limites d’alarme haute S3 A56 13.0°C -11.0°C -11.0°C -11.0°C -16.0°C -15.0°C 10.0°C 50.0°C 50.0°C 8.0°C
Limites d’alarme basse S3 A57 -8.0°C -32.0°C -32.0°C -35.0°C -50.0°C -50.0°C -10.0°C -50.0°C -50.0°C -30.0°C

Compreseur

Fonction de relais inversée pour DO1
(NC-fonction)

Dégivrage

Température d’arrêt du dégivrage d02 5.0°C 5.0°C 5.0°C 5.0°C 5.0°C 15.0°C 7.0°C 10.0°C 10.0°C 6.0°C
Intervalle entre démarrages du dégivrage d03 12 hours 12 hours 48 hours 12 hours 24 hours 24 hours 6 hours 4 hours 4 hours 8 hours
Durée max. du dégivrage d04 45 min 45 min 45 min 45 min 60 min 45 min 40 min 35 min 35 min 45 min
Temps d’égouttement d06 0 min 2 min 2 min 2 min 10 min 10 min 0 min 0 min 0 min 0 min
Temporisation de démarrage du ventilateur après le
dégivrage
Ventilateur enclenché pendant le dégivrage d09 Yes No Ye s No No No Ye s Yes Ye s Ye s
Test de la sonde de dégivrage (0=temps, 1=S5, 2=S4) d10 0 0 0 0 0 0 0 S4 S4 0

Miscellaneous

Retard des signaux de sortie lors du démarrage o01 5 s 5 s 5 s 5 s 5 s 5 s 5 s 0 0 5s
Type de sonde utilisé (Pt /PTC/NTC) o06 NTC NTC NTC NTC NTC NTC NTC NTC NTC Pt
Cran d’achage = 0.5 (norme 0,1/capteur Pt) o15 Yes Yes Ye s Ye s Yes Ye s Ye s No No No
Temps d’attente max. après dégivrage coordonné o16 20 min 20 min 25 min 25 min 15 min 15 min 20 min 30 min 30 min 20 min
Choix de signal pour l’acheur. S4% (100%=S4, 0%=S3) o17 0 0 0 100% 0 100% 0 0 0 100%
Signaux d’entrée DI2. o37 12 12 12 12 12 12 12 12 12 0
Rails antibuée en régime de jour o41 100% 100% 100% 100% 100% 100% 100% 0 0 100%
Rails antibuée en régime de nuit o42 100% 100% 100% 100% 100% 100% 100% 0 0 100%

r61 0 0 0 100% 0 0 0 0 0 100%

A12 60 min 60 min 60 min 60 min 35 min 35 min 60 min 45 min 45 min 90 min

A33 1 1 1 1 2 1 1 1 1 1

A36 0 0 0 100% 0 100% 0 100% 100% 100%

c30 0 0 0 0 0 0 0 1 1 0

d07 0 min 3 min 0 min 3 min 5 min 5 min 0 min 0 min 0 min 0 min

Les Boutons

Réglage d’un menu

1. Appuyez sur le bouton supérieur jusqu’à
apparition d’un paramètre.

2. Appuyez sur le bouton supérieur ou infé­rieur pour trouver le paramètre à régler

3. Appuyez sur le bouton médian jusqu’à
apparition de la valeur du paramètre

Réglage de la température

1. Appuyez sur le bouton médian jusqu’à
apparition de la valeur de température

2. Appuyez sur le bouton supérieur ou in­férieur pour chercher la nouvelle valeur

3. Appuyez sur le bouton médian pour
terminer le réglage.

Diodes luminescentes en façade

Diode lumineuse
= refroidissement
= dégivrage
= Ventilateur en marche

Clignotement rapide en cas
d’alarme

4. Appuyez sur le bouton supérieur ou infé­rieur pour chercher la nouvelle valeur

5. Appuyez à nouveau sur le bouton mé­dian pour verrouiller la valeur.

Contrôle de la température de sonde du
dégivrage

• Appuyez brièvement sur le bouton
inférieur

Déclenchement du relais d’alarme ou visuali­sation du code d’alarme

• Appuyez brièvement sur le bouton supé­rieur

Marche/arrêt manuel d’un dégivrage

• Appuyez sur le bouton inférieur pendant
4 secondes.

EKC 202D1 Instructions RI8NK459 © Danfoss 06/2015 13

Italiano

Parametri

Funzione Codici 1 2 3
Funzionam. normale

Temperatura (setpoint) --- -50.0°C 50.0°C 2.0°C

Termostato

Dierenziale *** r01 0.0 K 20.0K 2.0 K
Limite max. per l’impostazione del setpoint *** r02 -49.0°C 50°C 50.0°C
Limite min. per l’impostazione del setpoint *** r03 -50.0°C 49.0°C -50.0°C
Regolazione dell'indicazione di temperatura r04 -20.0 K 20.0 K 0.0 K
Unità di temperatura (°C/°F) r05 °C °F °C
Correzione del segnale da S4 r09 -10.0 K +10.0 K 0.0 K
Correzione del segnale da S3 r10 -10.0 K +10.0 K 0.0 K
Servizio manuale, arresto regolazione, avvio
regolazione (-1, 0, 1)
Scostamento riferimento in funzionamento
notturno
Denizione e calcolo ,se applicato,dei sensori
termostato - S4% (100%=S4, 0%=S3)
Attivazione spostamento riferimento r40 r39 OFF ON OFF
Valore spostamento del riferimento (attivato da
r39 o DI)
Il sensore termostato S4 può venire selezionato
durante il funzionamento notturno con coper­tura notte.
Dierenza di temperatura per copertura notte (0
°K = non rilevata)

Allarme

Ritardo allarme temperatura A03 0 min 240 min 30 min
Ritardo allarme sportello *** A04 0 min 240 min 60 min
Ritardo allarme temperatura dopo lo sbrina­mento.
Limite allarme per alta tensione *** A13 -50.0°C 50.0°C 8.0°C
Limite allarme di bassa tensione *** A14 -50.0°C 50.0°C -30.0°C
Ritardo allarme DI1 A27 0 min 240 min 30 min
Ritardo allarme DI2 A28 0 min 240 min 30 min
Denizione del sensore allarme
1: Combinazione di S3 e S4 (è necessario impo­stare A36, A13 e A14)
2: Valori separati per S3 e S4 (è necessario impo­stare A13, A14, A56 e A57)
Segnale per il termostato con allarme. S4%
(100%=S4, 0%=S3)
Limite allarme alto per S3 A56 -50.0°C 50.0°C 8.0°C
Limite allarme basso per S3 A57 -50.0°C 50.0°C -30.0°C

Compressore

Tempo min. ON c01 0 min 30 min 0 min
Tempo min OFF c02 0 min 30 min 0 min
Il relè del compressore 1 deve inserirsi e disinse­rirsi inversamente
(funzione NC)

Sbrinamento

Sistema di sbrinamento (nessuno/elettrico/gas/
salamoia)
Temperatura di arresto sbrinamento d02 0.0°C 25.0°C 6.0°C
Intervallo tra due avviamenti dello sbrinamento d03 0 hours 240 hours 8 hours
Durata max sbrinamento d04 0 min 180 min 45 min
Ritardo inserimento dello sbrinamento all’avvia­mento
Tempo gocciolamento d06 0 min 60 min 0 min
Avviamento ritardato del ventilatore dopo lo
sbrinamento
Temperatura di avviamento del ventilatore d08 -50.0°C 0.0°C -50.0°C
Inserimento ventola durante sbrinamento
0: Fermato. 1: Avviato. 2: Avviato durante pump
down e sbrinamento.
Sensore di sbrinamento (0=tempo, 1=S5, 2=S4) d10 0 2 0
Ritardo arresto pompa d16 0 min 60 min 0 min
Tempo max. di refrigerazione complessiva tra
due sbrinamenti
Sbrinamento su richiesta - Variazione della tem­peratura di S5 consentita durante la formazione
di ghiaccio. Sull’impianto centrale scegliere 20
K (=o)
Minima durata dello sbrinamento d24 0 min 180 min 0 min

Ventilatore

Arresto ventola al disinserimento del compres­sore
Ritardo arresto ventola F02 0 min 30 min 0 min
Temperatura di arresto ventola (S5) F04 -50.0°C 50.0°C 50.0°C

Orologio in tempo reale

Sei tempi di avviamento per lo sbrinamento.
Impostazione delle ore.
0=OFF
Sei tempi di avviamento per lo sbrinamento.
Impostazione dei minuti.
0=OFF

Numero
schema EL
(pagina 1)

r12 -1 1 0

r13 -10.0 K 10.0 K 0.0 K

r15 0% 100% 100%

r40 -50.0 K 50.0 K 0.0 K

r61 0% 100% 100%

r75 0 K 20 K 0 K

A12 0 min 240 min 90 min

A33 1 2 1

A36 0% 100% 100%

c30 0

d01 no bri EL

d05 0 min 240 min 0 min

d07 0 min 60 min 0 min

d09 0 2 1

d18 0 hours 48 hours 0 hours

d19 0.0 K 20.0 k 20.0 K

F01 no yes no

t01-

t06

t11-

t16

Valore

0 hours 23 hours 0 hours

0 min 59 min 0 min

min.

OFF

Valore

max.

1

ON

Taratura

0

OFF

Valore

corrente

SW = 1.5x

Per iniziare bene :
1 Aprire il parametro r12 e arrestare la

regolazione.

2 Selezionare la connessione elettrica

in base agli schemi di pagina 1

3 Aprire il parametro o61 e impostare i

collegamenti elettrici

4 Selezionare una delle impostazioni

predenite dalla tabella di pagina 16

5 . Aprire il parametro o62 e impostare

il numero del gruppo di impostazioni
predenite. Le impostazioni selezio­nate vengono trasferite al menù

6. La regolazione è avviata (r12 può
essere impostato a 1 al punto 5)

7 Rivedere le impostazioni di fabbrica.

I valori nelle caselle grigie sono cam­biati in funzione delle impostazioni
prescelte. Apportare tutte le modi­che necessarie ai relativi parametri.

8 Per la rete. Impostare l’indirizzo in

o03 e trasmetterlo al gateway/unità
di sistema con l’impostazione di o04.

14 Instructions RI8NK459 © Danfoss 06/2015 EKC 202D1

Orologio - Impostazione delle ore *** t07 0 hours 23 hours 0 hours
Orologio - Impostazione dei minuti *** t08 0 min 59 min 0 min
Orologio - Impostazione della data *** t45 1 31 1
Orologio - Impostazione del mese *** t46 1 12 1
Orologio - Impostazione dell’anno *** t47 0 99 0

Varie

Ritardo segnali d'uscita dopo l'avviamento o01 0 s 600 s 5 s
Segnale in ingresso a DI1. Funzione:
0=non usato. 1=stato di DI1. 2=funzione spor­tello con allarme, se aperto. 3=allarme sportello,
se aperto. 4=avvio sbrinamento (segnale di
impulsi). 5=interruttore princ. est. 6=funziona­mento notturno 7=modica riferimento (attiva
r40). 8=funzione allarme, se chiuso. 9=funzione
allarme, se aperto. 10=pulizia banco (segnale di
impulsi). 11=rareddamento forzato. 12=S5B.
Indirizzo di rete o03 0 240 0
Interruttore On/O (messaggio PIN)
IMPORTANTE! impostare o61 prima di o04
Codice di accesso 1 (tutte le impostazioni) o05 0 100 0
Tipo di sensore utilizzato (Pt /PTC/NTC) o06 Pt ntc Pt
Visualizzazione stadio = 0,5 (normale 0,1 al
sensore Pt)
Tempo massimo di mantenimento dopo sbrina­mento master/slave
Selezione segnale per visualizzazione display.
S4% (100%=S4, 0%=S3
Segnale in ingresso su DI2. Funzione:
(0=non usato. 1=stato di DI2. 2=funzione spor­tello con allarme, se aperto. 3=allarme sportello,
se aperto. 4=avvio sbrinamento (pressione di
impulsi). 5=Interruttore principale est. 6=funzio­namento notturno 7=modica riferimento (attiva
r40). 8=funzione allarme, se chiuso. 9=funzione
allarme, se aperto. 10=pulizia banco (pressione di
impulsi). 11=rareddamento forzato. 12=sbrina­mento coordinato)
Congurazione della funzione illuminazione
(relè 4)
1=ON durante funzionamento notturno. 2=ON/
OFF mediante trasmissione dati. 3=ON segue la
funzione DI, quando DI è selezionato su funzione
sportello o su allarme sportello
Attivazione del relè luci (solo se o38=2) o39 OFF ON OFF
Tempo di attivazione resistenze antiappannanti
durante il funzionamento diurno
Tempo di attivazione resistenze antiappannanti
durante il funzionamento notturno
Tempo resistenze antiappannanti (tempo di On +
tempo di O)
Pulizia scomparto 0=nessuna pulizia della custo­dia. 1=Solo ventole. 2=Tutte le uscite OFF.
Selezione del diagramma EL. Vedi sintesi a pagina 1* o61 1 2 3 1 3 1

Trasferimento impostazioni predenite Vedere
pagina 16.
Codice di accesso 2 (accesso parziale) *** o64 0 100 0
Salvataggio delle impostazioni correnti dei rego­latori sul tasto di programmazione. Selezione del
proprio numero.
Caricamento di una serie di impostazioni dal
tasto di programmazione (precedentemente
salvate mediante la funzione o65)
Sostituzione delle impostazioni di fabbrica dei
regolatori con quelle attuali

Servizio

Codici di stato S0-S33
Temperatura misurata con il sensore S5 *** u09

Stato su ingresso DI1 on/1=chiuso u10
Temperatura misurata con il sensore S3 *** u12
Stato funzione notturna (On oppure O)
1=chiuso
Temperatura misurata con il sensore S4 *** u16
Temperatura del sensore termostatico u17
Lettura del riferimento di regolazione attuale u28
Stato su ingresso DI2 on/1=chiuso u37
Temperatura indicata sul display u56
Temperatura misurata per allarme termostato u57
Stato relè per rareddamento ** u58
Stato relè per ventilatore ** u59
Stato relè per sbrinamento ** u60
Stato relè per resistenze antiappannanti ** u61
Stato relè per allarme ** u62
Stato relè per luce ** u63
Temperatura misurata con il sensore S5B *** u75
Stato rilevamento copertura notte (On = copertu­ra notte rilevata)

*) Può essere impostato solo se la regolazione è interrotta (r12=0)
**) Può essere controllato manualmente ma solo quando r12=-1
***) Con codice di accesso 2 l’accesso a questi menu è limitato

o02 1 12 0

o04 OFF ON OFF

o15 no yes no

o16 0 min 60 min 20

o17 0% 100% 100%

o37 0 12 0

o38 1 3 1

o41 0% 100% 100%

o42 0% 100% 100%

o43 6 min 60 min 10 min

*** o46 0 2 0

* o62 0 10 0

o65 0 25 0

o66 0 25 0

o67 OFF On OFF

*** u13

U08

Codici di errore

E 1 Guasti del regolatore
E 6 Errore nell’orologio in tempo reale.

Controllare la batteria / reimposta-

re l’orologio.
E 25 Errore del sensore in S3
E 26 Errore del sensore in S4
E 27 Errore del sensore in S5
E 37 Errore del sensore in S5B

Codici di alarmas

A 1 Allarme alta temperatura
A 2 Allarme bassa temperatura
A 4 Allarme porta aperta
A 5 Informazioni. Il parametro o16 è

scaduto

A 8 Allarme alta temperatura S3

A 9 Allarme bassa temperatura S3
A 15 Allarme. Segnale dall’ingresso DI1
A 16 Allarme. Segnale dall’ingresso DI2
A 45 Condizione di standby (refrigera-

zione bloccata da r12 o ingresso
DI)

A 59 Pulizia scomparto Segnale dall’in-

gresso DI1 o DI2

A 81 Commutare sensori S3 e S4?

Stato operativo

S0 Campo

S 1 Attesa termine sbrinamento

coordinato

S 2 Se il compressore è in marcia, deve

funzionare per X minuti.

S 3 Quando il compressore si ferma,

deve restare fermo per almeno X
minuti

S 4 L’evaporatore è in fase di gocciola-

mento per il tempo impostato

S 10 Refrigerazione interrotta dall’in-

terruttore principale Tramite r12 o
ingresso digitale DI

S 11 Refrigerazione interrotta dal

termostato

S 14 Sequenza sbrinamento: Sbrina-

mento in atto

S 15 Sequenza sbrinamento: Ritardo

ventilatore, acqua trattenuta

nell’evaporatore
S 17 Porta aperta. Ingresso DI aperto
S 20 Rareddamento di emergenza
S 25 Controllo manuale delle uscite
S 29 Pulizia scomparto
S 30 Rareddamento forzato
S 32 Ritardo attivazione uscite all’av-

viamento
non Impossibile visualizzare la tem-

peratura di sbrinamento. Arresto

basato sul tempo

-d- Sbrinamento in corso / Prima refri­gerazione dopo lo sbrinamento

PS PS: Richiesta password. Impostare

password

Impostazione di fabbrica
se si vuol tornare ai valori di taratura di
fabbrica, si può:

- togliere la tensione di alimentazione al

regolatore

- riconnettere la tensione di alimentazione

tenendo premuti entrambi i pulsanti con­temporaneamente.

EKC 202D1 Instructions RI8NK459 © Danfoss 06/2015 15

Trasferimento impostazioni predenite al regolatore. o62 = 1 2 3 4 5 6 7 8 9 10

Funzione / Codice
Funzionam. normale

Temperatura (setpoint) --- -8.0°C -32.0°C -30.0°C -32.0°C -28.0°C -28.0°C -2.0°C -1.5°C 0.5°C -2.0°C

Termostato

Dierenziale r01 4.0 K 4.0 K 1.0 K 4.0 K 1.0 K 1.0 K 1.0 K 1.0 K 1.0 K 2.0 K
Limite max. per l’impostazione del setpoint r02 -5.0°C -28.0°C -28.0°C -28.0°C -25.0°C -25.0°C 5.0°C 6.0°C 4.0°C 50.0°C
Limite min. per l’impostazione del setpoint r03 -10.0°C -34.0°C -34.0°C -34.0°C -50.0°C -50.0°C -10.0°C -2.0°C -1.0°C -50.0°C
Servizio manuale, arresto regolazione, avvio regolazione
(-1, 0, 1)
Scostamento notturno della temperatura r13 0 0 0 0 0 0 0 3 K 3 K 0
Valore di spostamento del riferimento r40 0 0 0 0 6 K 0 0 -1.5 K 0.5 K 0
Selezione della sonda del termostato S4% durante il

funzionamento notturno con coperture notturne.
Dierenza di temperatura per la copertura notte r75 0 0 0 0 0 0 0 3 K 3 K 0

Allarme

Ritardo allarme temperatura A03 30 min 30 min 30 min 30 min 10 min 10 min 30 min 10 min 10 min 30 min
Ritardo allarme temperatura dopo lo sbrinamento. A12 60 min 60 min 60 min 60 min 35 min 35 min 60 min 45 min 45 min 90 min
Limite allarme per alta tensione A13 13.0°C -11.0°C -11.0°C -11.0°C -15.0°C -15.0°C 10.0°C 2.0°C 5.0°C 8.0°C
Limite allarme di bassa tensione A14 -8.0°C -32.0°C -32.0°C -35.0°C -50.0°C -50.0°C -10.0°C -50.0°C -50.0°C -30.0°C
Denizione del sensore allarme A33 1 1 1 1 2 1 1 1 1 1
Segnale per il termostato con allarme. S4% (100%=S4,
0%=S3)
Limite allarme alto per S3 A56 13.0°C -11.0°C -11.0°C -11.0°C -16.0°C -15.0°C 10.0°C 50.0°C 50.0°C 8.0°C
Limite allarme basso per S3 A57 -8.0°C -32.0°C -32.0°C -35.0°C -50.0°C -50.0°C -10.0°C -50.0°C -50.0°C -30.0°C

Compressor

Inversione della funzione del relè per D01 c30 0 0 0 0 0 0 0 1 1 0

Sbrinamento

Temperatura di arresto sbrinamento d02 5.0°C 5.0°C 5.0°C 5.0°C 5.0°C 15.0°C 7.0°C 10.0°C 10.0°C 6.0°C
Intervallo tra due avviamenti dello sbrinamento d03 12 hours 12 hours 48 hours 12 hours 24 hours 24 hours 6 hours 4 hours 4 hours 8 hours
Durata max sbrinamento d04 45 min 45 min 45 min 45 min 60 min 45 min 40 min 35 min 35 min 45 min
Tempo gocciolamento d06 0 min 2 min 2 min 2 min 10 min 10 min 0 min 0 min 0 min 0 min
Avviamento ritardato del ventilatore dopo lo sbrina­mento
Inserimento ventola durante sbrinamento d09 Yes No Ye s No No No Yes Yes Ye s Ye s
Sensore di sbrinamento (0=tempo, 1=S5, 2=S4) d10 0 0 0 0 0 0 0 S4 S4 0

Varie

Ritardo segnali di uscita all’avviamento o01 5 s 5 s 5 s 5 s 5 s 5 s 5 s 0 0 5s
Tipo di sensore utilizzato (Pt /PTC/NTC) o06 NTC NTC NTC NTC NTC NTC NTC NTC NTC Pt
Visualizzazione stadio = 0,5 (normale 0,1 al sensore Pt) o15 Yes Yes Ye s Ye s Yes Ye s Ye s No No No
Tempo massimo di mantenimento dopo sbrinamento
master/slave
Selezione segnale per visualizzazione display. S4%
(100%=S4, 0%=S3)
Segnale in ingresso su DI2. Funzione: o37 12 12 12 12 12 12 12 12 12 0
Resistenza antiappannanti in funzionamento diurno o41 100% 100% 100% 100% 100% 100% 100% 0 0 100%
Resistenza antiappannanti in funzionamento notturno o42 100% 100% 100% 100% 100% 100% 100% 0 0 100%

r12 1 1 1 1 1 1 1 1 1 0

r61 0 0 0 100% 0 0 0 0 0 100%

A36 0 0 0 100% 0 100% 0 100% 100% 100%

d07 0 min 3 min 0 min 3 min 5 min 5 min 0 min 0 min 0 min 0 min

o16 20 min 20 min 25 min 25 min 15 min 15 min 20 min 30 min 30 min 20 min

o17 0 0 0 100% 0 100% 0 0 0 100%

Tasti

Impostare il menù

1. Premere il tasto superiore nché appare il
parametro r01.

2. Premere il tasto inferiore o superiore e
individuare il parametro che si desidera
modicare.

3. Premere il tasto centrale nché non viene
visualizzato il valore del parametro

4. Premere il tasto inferiore o superiore e
scegliere il nuovo valore

5. Premere nuovamente il pulsante centrale
per bloccare il valore.

Disinserimento relè di allarme / recepimento
allarme / vedere codici allarme

• Premere brevemente il pulsante superiore

In caso di codici di allarme multipli, ven­gono presentati in sequenza. Premere il
tasto superiore o inferiore per far scorrere
la sequenza di codici.

Impostare il valore di temperatura

1. Premere il tasto centrale nché
non viene visualizzato il valore di
temperatura.

2. Premere il tasto inferiore o superiore e

scegliere il nuovo valore

3. Premere di nuovo il tasto centrale per

concludere l’impostazione

Lettura della temperatura sul sensore di
sbrinamento

• Premere brevemente il pulsante inferiore

Avvio manuale o interruzione di uno
sbrinamento

• Premere il tasto inferiore per quattro

secondi

LED sul pannello frontale

LED
= Refrigerazione
= Sbrinamento

= Funzionamento ventilatore

I LED lampeggiano in caso di allarme.

The Product contains electrical components

And may not be disposed together with domestic waste.

Equipment must be separate collected with Electrical and Elec-

tronic waste. According to Local and currently valid legislation.

16 Instructions RI8NK459 © Danfoss 06/2015 EKC 202D1

ADAP-KOOL®
