Danfoss EKC 202D, EKC 302D User guide [nl]

User Guide

Universele koelregelaar

EKC 202D en EKC 302D

ADAP-KOOL® Refrigeration control systems

Introductie

Toepassing

• De regelaar wordt gebruikt voor temperatuurregeling van koel­objecten in bijvoorbeeld supermarkten.

• Door de vele geprogrammeerde toepassingen biedt één
regelaar veel opties. De regelaar biedt een grote fl exibiliteit
voor zowel nieuwe installaties als voor servicedoeleinden aan
bestaande installaties.

Principe

De regelaar bevat een temperatuurregeling waarbij het signaal
ontvangen kan worden van één of twee temperatuursensoren.
De temperatuursensoren worden of geplaatst in de koude lucht­stroom na de verdamper of in de warme luchtstroom voor de ver­damper, of in beide. Een instelling bepaald hoe groot de invloed is
van beide sensoren op de regeling.
Een meting van de ontdooisensor kan direct verkregen worden
door gebruik van een S5 sensor of indirect door gebruik van de S4
meting. Vier relais zullen de vereiste functies in- en uitschakelen ­de toepassing bepaald welke. De opties zijn als volgt:

• Koeling

• Ventilator

• Ontdooiing

• Randverwarming

• Alarm

• Licht

De verschillende toepassingen worden beschreven op pagina 6.

Voordelen

• Veel toepassingen met één regelaar

• De regelaar bevat geïntegreerde koeltechnische functies, zodat
de regelaar traditionele thermostaten en timers kan vervangen.

• Bedieningstoetsen en afdichtring geïntegreerd in voorpaneel.

(EKC 202)

• Eenvoudige montage datacommunicatie

• Vaste MODBUS-datacommunicatie op het DIN-model, maar
inbouw van LON RS485 is mogelijk

• Twee temperatuurreferenties

• Digitale ingangen voor diverse functies

• Klokfunctie met ‘Super cap’ backup

(EKC 202)

Indhoud

Introductie .......................................................................................................... 2

Bediening ............................................................................................................ 3

Toepassingen ..................................................................................................... 6

Functieoverzicht ............................................................................................... 8

Bediening .......................................................................................................... 17

2 Handleiding RS8EE510 © Danfoss 2016-10 EKC 202D / EKC 302D

Menuoverzicht ................................................................................................ 18

Master control .................................................................................................20

Bestellen ............................................................................................................ 21

Aansluitingen...................................................................................................22

Extern display op EKC 302D........................................................................23

Specifi caties ......................................................................................................24

Bediening

Sensoren

Twee thermostaatsensoren kunnen op de regelaar worden
aangesloten. De gekozen toepassing bepaald hoe.

Een sensor in de luchtaanzuig voor de verdamper:
Deze mogelijkheid wordt voornamelijk gebruikt voor cellen.

Een sensor in de luchtuitblaas achter de verdamper:
Deze mogelijkheid wordt voornamelijk gebruikt bij meubelen.

Een sensor voor en achter de verdamper:
Deze aansluiting biedt de mogelijkheid om de thermostaat,
de alarmthermostaat en de displayuitlezing aan te passen aan
de betreff ende toepassing. Het signaal naar de thermostaat,
alarmthermostaat en het display wordt ingesteld als een gewogen
waarde van beide sensoren. Met een instelling van 50% hebben
beide sensoren dezelfde invloed.
De gewogen waarde voor de thermostaat, alarmthermostaat en
de display kunnen onafhankelijk van elkaar worden ingesteld.

Ontdooisensor
Het beste signaal aangaande de verdampertemperatuur wordt
verkregen door een ontdooisensor direct op de verdamper te
plaatsen. Dit signaal kan gebruikt worden door de ontdooifunctie
zodat een zo kort en energiezuinig mogelijk ontdooiing kan
plaatsvinden.

Als een ontdooisensor niet vereist is, kan de ontdooiing ook op
basis van tijd of S4 gestopt worden.

Veranderen temperatuurreferentie

Voor gebruik op bijvoorbeeld actiemeubelen waar regelmatig
andere producten in liggen. De temperatuurreferentie kan
eenvoudig veranderd worden door een puls op de digitale ingang
te geven. Dit signaal verschuift de normale thermostaatwaarde
met een vooringestelde waarde. Tegelijkertijd worden ook de
alarmgrenzen met dezelfde waarde verschoven.

EKC 202D / EKC 302D Handleiding RS8EE510 © Danfoss 2016-10 3

Digitale ingangen

Er zijn twee digitale ingangen welke beiden voor de volgende
functies gebruikt kunnen worden:

- Schoonmaakfunctie

- Uitschakeling apparaat

- Deurfunctie met alarmering

- Ontdooistart

- Gecoördineerde ontdooiing

- Schakelen tussen twee temperatuurreferenties

- Statusmelding contact via datacommunicatie

Schoonmaakfunctie

Deze functie maakt het eenvoudig om op een koelobject een
schoonmaakactie uit te voeren. Door middel van in totaal drie
pulsen op de digitale ingang kan van fase naar fase worden
geschakeld.
De eerste puls stopt de koeling; de ventilatoren draaien door.
De tweede puls stopt de ventilatoren.
De derde puls herstart de koeling en ventilatoren weer.
De verschillende fasen worden op de display weergegeven.

Op het netwerk wordt een schoonmaakalarm naar de systeemunit
gestuurd zodat later altijd kan worden aangetoond dat een
schoonmaakactie is uitgevoerd.

Uitschakeling apparaat (EKC 302D)

De functie sluit het AKV-ventiel en alle uitgangen zijn
uitgeschakeld.
Het koelingsapparaat wordt uitgeschakeld samen met de
hoofdschakelaar, maar dit gebeurt zonder een "A45 stand-by
alarm".
De functie kan worden ingeschakeld door middel van
een schakelaar op de DI-ingang of een instelling via
datacommunicatie.

-++°C

1÷+Fan

2÷÷Off

3++°C

Deurfunctie

Voor koel- en vriescellen kan de deurschakelaar bij een open deur
het licht schakelen, de koeling stoppen en een alarm genereren
als de deur te lang open blijft. Zodra een alarm wordt gegene­reerd zal ook de koeling worden hervat.

Ontdooiing

Afhankelijk van de toepassing kan voor de volgende ontdooi­methoden worden gekozen:
Natuurlijk: Ventilatoren draaien door tijdens ontdooiing
Elektrisch: Verwarmingselement wordt geschakeld
Brine: Klep blijft open zodat de brine door de verdamper
kan stromen.

Ontdooistart

Een ontdooiing kan op de volgende wijzen worden gestart:
Interval: Een ontdooiing wordt op vaste intervallen gestart,
bijvoorbeeld iedere acht uur.
Koeltijd: Een ontdooiing wordt na een vaste koeltijd (ther-

Schema: Een ontdooiing kan op maximaal 6 vaste tijden
worden uitgevoerd (RTC)
Contact: Een ontdooiing kan worden gestart door een puls
op de digitale ingang
Netwerk: het ontdooicommando wordt ontvangen van de
systeemunit via de datacommunicatie.
S5 temp In 1:1 systemen kan de effi ciency van de

Handmatig: Een extra ontdooiing kan worden geactiveerd door

mostaat) gestart, met andere woorden, een lage
belasting zal een volgende ontdooiing dus ‘uitstel­len’

verdamper worden gevolgd. IJsopbouw zal een
ontdooiing starten.

onderste toets op de regelaar in te drukken.

Alle genoemde methoden kunnen willekeurig worden toegepast

- als één methode wordt geactiveerd zal een ontdooiing worden

gestart.

4 Handleiding RS8EE510 © Danfoss 2016-10 EKC 202D / EKC 302D

Gecoördineerde ontdooiing





Er zijn twee manieren waarop gecoördineerde ontdooiing kan
worden uitgevoerd:
Of door bedrading tussen de regelaars of via de datacommunica­tie.

Bedrading

Eén van de regelaars wordt benoemd als ‘master’. Zodra een
ontdooiing wordt gestart, zullen ook de aangesloten regelaars
gaan ontdooien. Na de ontdooiing zullen de individuele regelaars
in een wachttijd gaan. Pas wanneer alle regelaars gereed zijn met
ontdooien, zal de koeling worden herstart. (Als één regelaar in de
groep gaat ontdooien, zal de rest volgen).

Datacommunicatie

Alle regelaars kunnen worden uitgerust met datacommunicatie
(Mod-bus, Lon-bus) en via de master control functie van de
systeemunit kan de ontdooiing gecoördineerd worden.

Ontdooien

1 Op basis van koeltijd

Als de opgetelde koeltijd een ingestelde tijd overschrijdt, zal
een ontdooiing worden gestart.

2 Op basis van temperatuur

De regelaar volgt continue de S5 temperatuur. Tussen twee
ontdooiingen zal de S5 temperatuur steeds lager worden als
zich meer ijs op de verdamper vormt (de compressor draait
langer en zal de S5 temperatuur naar beneden trekken). Zodra
de temperatuur een in te stellen diff erentie overschrijdt, zal een
ontdooiing worden gestart.

Deze functie kan alleen in 1:1 systemen werken.

Max. 10.

Extra module

• De regelaar kan naderhand worden uitgerust met een insteek­kaart als de toepassing hierom vraagt.
De regelaar is uitgerust met een plug zodat de kaart makkelijk
gemonteerd kan worden.

EKC 202D:

- Batterij module

Deze module garandeert voeding voor de regelaar als de voe­dingsspanning voor een aantal uur wegvalt. De klokfunctie kan
op deze manier worden beschermd tegen spanningsval.

- Datacommunicatie (Lon)

Met deze module kan de regelaar worden uitgerust met Lon
communicatie.

EKC 302D:

- Geïnstalleerd met MODBUS-datacommunicatie, maar het is
mogelijk een module met LON RS485 of een extra MODBUS te
monteren.

Externe display

• Er kan één display van het type EKA 163A of 164A worden aange­sloten.

• Als er een extern display op de regelaar wordt aangesloten,
kan er ook datacommunicatie worden aangesloten. Dit vereist
evenwel de installatie van een afzonderlijke datacommunicatie­module.
Zie ook pagina 23.

Reservebatterij
en datacommunicatie
voor EKC 202D



Extra datacommunicatie
voor EKC 302D

EKC 202D / EKC 302D Handleiding RS8EE510 © Danfoss 2016-10 5

Toepassingen

Hieronder volgt een overzicht van alle verschillende toepas­singen.
Een instelling bepaald hoe de relais gedefi nieerd worden.
Op deze bladzijde zien we de aansluitingen voor EKC 202D.
Dezelfde toepassingen worden op de volgende pagina getoond,
behalve de aansluitingen die van toepassing zijn op het DIN­model (EKC 302D).
Op pagina 18 zijn de relevante instellingen te zien voor de te
kiezen elektrisch schema (toepassing).

S3 en S4 zijn temperatuursensoren. De toepassing bepaald
of één of beiden sensoren worden gebruikt. S3 moet worden
geplaatst in de luchtaanzuig voor de verdamper en de S4 in de
luchtuitblaas na de verdamper. Een instelling in % bepaald op
welke sensor wordt geregeld.
S5 is de ontdooisensor en moet op de verdamper worden
geplaatst. DI1 en DI2 zijn potentiaal vrij digitale ingangen welke
voor één van de volgende functies kunnen worden gebruikt:
deurfunctie, alarmfunctie, ontdooistart, start/stop regeling, dag/
nacht functie, thermostaatreferentie, schoonmaakfunctie, gefor­ceerd koelen of gecoördineerde ontdooiing. Zie voor de functies
parameters o02 en o37.

Koelregeling met geïntegreerde compressor

Deze functies zijn aangepast voor koelsystemen met een geïnte­greerde compressor.
Drie relais besturen de koeling, ontdooiing en ventilatoren en
het vierde relais kan gebruikt worden voor de alarmfunctie,
lichtregeling of randverwarming.

• De alarmfunctie kan gekoppeld worden aan de deurfunctie
(DI). Als de deur langer open is dan een ingestelde tijd, zal een
alarm actief worden.

• De lichtregeling kan ook gekoppeld worden aan de deurfunc­tie (DI). Een open deur zal dan het licht aanschakelen en het
licht blijft nog twee minuten branden nadat de deur weer is
gesloten.

• De randverwarming kan worden gebruikt voor koel- en vries­meubelen of voor de deurverwarming van vriescellen

De ventilatoren kunnen tijdens de ontdooiing worden gestopt
en kunnen ook de deurfunctie volgen.

Er zijn diverse andere functies voor de alarmfunctie, lichtrege­ling, randverwarming en ventilatoren. Zie hiervoor de respectie­velijke instellingen.

1

2

Danfoss

84B2428.12

Danfoss

84B2429.13

3

Danfoss

84B2430.13

6 Handleiding RS8EE510 © Danfoss 2016-10 EKC 202D / EKC 302D

Aansluitopties voor EKC 302D (DIN-railmodel)

1

2

3

EKC 202D / EKC 302D Handleiding RS8EE510 © Danfoss 2016-10 7

Functieoverzicht

Functie Para-

meter

Normaal display

Normaal zal de temperatuurwaarde van de een van de thermostaatsensors S3 of S4 of
een weging hiervan worden weergegeven.
In o17 wordt de weging bepaald.

Thermostaat Thermostat control
Setpoint

De regeling wordt gebaseerd op de ingestelde waarde plus een verschuiving indien
van toepassing. Deze waarde wordt ingesteld via een druk op de middelste toets.
Het bereik van deze instelling kan worden begrensd door middel van parameters r02
en r03.
De referentietemperatuur kan ten alle tijden worden uitgelezen in parameter u28.

Diff erentie

Wanneer de temperatuur hoger is dan het setpoint plus de diff erentie, zal het koel­contact worden ingeschakeld. Het wordt uitgeschakeld wanneer de temperatuur
onder het setpoint komt.

Ref. Dif.

Setpoint begrenzing

De instelmogelijkheden voor het setpoint kunnen worden begrensd, waardoor on­toelaatbare instellingen onmogelijk zijn.

Maximale temperatuurinstelling r02 Max cutout °C
Minimale temperatuurinstelling r03 Min cutout °C

Correctie temperatuuruitlezing display

Als de temperatuur in het koelobject en de temperatuuruitlezing op de display niet
gelijk zijn, kan de uitlezing op de display worden gecorrigeerd

Temperatuurweergave

Instelling voor weergave van de temperatuureenheid in °C of in °F

Correctie van het S4 luchtuittredesignaal

(compensatie mogelijk voor lange kabellengten)

Correctie van het S3 luchtintredesignaal

(compensatie mogelijk voor lange kabellengten)

Start / stop van regeling

Met deze instelling kan de regeling gestart (1) en gestopt (0) worden en wordt hand­bediening van de uitgangen toegestaan (-1).
Dit kan ook door middel van een externe schakelaar aangesloten op de DI ingang.
Een gestopte regeling zal een ‘Standby alarm’ genereren.

Nachtverschuiving

Het setpoint van de thermostaat kan worden verhoogd met deze waarde bij omscha­keling van dag naar nacht. (Selecteer een negatieve waarde bij koude-accumulatie.)

Selectie van de thermostaatsensor

Hier kunt u de sensor kiezen die de thermostaat moet gebruiken, S3, S4 of een we­ging van beide sensors. Met de instelling 0% wordt alleen S3 (luchtintrede) gebruikt.
Bij 100% alleen S4 (uittrede)

Parameter bij bediening via data­communicatie

Display air (u56)

Cutout °C

r01 Diff erential

r04 Disp. Adj. K

r05 Temp. unit

°C=0. / °F=1
(AKM geeft alleen °C)

r09 Adjust S4

r10 Adjust S3

r12 Main Switch

1: Start
0: Stop

-1: Handbediening uitgangen toege­staan

r13 Night off set

r15 Ther. S4 %

Verschuiving referentie

Wanneer deze functie op ON wordt gezet, zal de thermostaatreferentie verschoven
worden met de in r40 ingestelde waarde. Deze functie kan ook geactiveerd worden
via ingangen DI1 en DI2 (defi nitie in o02 of o37)

8 Handleiding RS8EE510 © Danfoss 2016-10 EKC 202D / EKC 302D

r39 Th. off set

Waarde voor verschuiving referentie

De thermostaatreferentie en alarmwaarden worden verschoven met deze waarde
wanneer de functie wordt geactiveerd. Geactiveerd worden via r39 of DI ingang

Alarm Alarm settings

De regelaar kan in verschillende situaties een alarm genereren. Als er een alarm is,
zullen alle LED’s in de display knipperen en zal het alarmrelais schakelen.

Tijdvertraging van een temperatuuralarm (korte vertraging)
Als één van de twee alarmgrenzen A13 of A14 worden overschreden zal een timer­functie worden gestart. Het alarm wordt actief als de ingestelde tijd is verstreken. De
tijdsinstelling is in minuten.

Tijdvertraging voor deuralarm

De tijdvertraging is in minuten.
De functie wordt gedefi nieerd in o02 of o37.

Opstarttijdvertraging hoog temperatuuralarm (lange vertraging)
Deze tijdvertraging wordt gebruikt na opstart, tijdens ontdooiing en direct na een
ontdooiing.
Er vindt overschakeling plaats naar de normale vertraging (A03) als de temperatuur
onder de ingestelde hoge temperatuur alarmgrens komt.
Tijdsinstelling is in minuten.

Hoge temperatuur alarmgrens

Hier wordt de temperatuur ingesteld waarbij een alarm moet worden gegenereerd na
de tijdvertraging (A3 of A12). Instelling in °C. De ingestelde waarde wordt bij nacht­verhoging met dezelfde instelling verhoogd (r13). Verlaging van de alarmgrens vindt
bij negatieve instelling van r13 niet plaats.
De alarmgrens wordt ook verschoven in connectie met de referentieverschuiving
(r39).

Lage temperatuur alarmgrens

Hier wordt de temperatuur ingesteld waarbij een alarm moet worden gegenereerd na
de tijdvertraging (A3). Instelling in °C.
De alarmgrens wordt ook verschoven in connectie met de referentieverschuiving
(r39).

Vertraging voor DI1 alarm

Een schakeling van de ingang resulteert in een alarm wanneer de tijdvertraging is
verstreken. Deze functie van DI1 wordt gedefi nieerd in o02.

Vertraging voor DI2 alarm

Een schakeling van de ingang resulteert in een alarm wanneer de tijdvertraging is
verstreken. Deze functie van DI1 wordt gedefi nieerd in o37

Temperatuursignaal voor alarmering (alarmsensor)

Hier moet de weging van de sensoren gedefi nieerd worden die de alarmthermostaat
moet gebruiken. S3, S4 of een combinatie van beiden.
Met een instelling van 0% wordt S3 gebruikt en bij 100% wordt S4 gebruikt.

Compressor Compressor control

Het compressorrelais volgt de thermostaat. Als de thermostaat koeling vraagt wordt
het compressorrelais ingeschakeld.

Minimum AAN en UIT tijden

Om teveel compressorschakelingen te voorkomen kunnen minimum AAN en UIT
tijden worden ingesteld.
Deze tijden worden genegeerd als bijvoorbeeld een ontdooiing wordt gestart.

Minimale AAN-tijd in minuten c01 Min. On time
Minimale UIT-tijd in minuten c02 Min. Off time

Omgekeerde functie relais DO1

0: Normale functie waarbij het relais inschakelt bij koelvraag.
1: Omgekeerde functie waarbij het relais uitschakelt bij koelvraag (deze regeling
zorgt ervoor dat er koeling is als de regelaar wegvalt).

r40 Th. off set K

Night setbck
(start van nachtsignaal)

Forced cool.
(Start van geforceerde koeling)

Met datacommunicatie kan de pri­oriteit van de verschillende alarmen
gedefi nieerd worden. De instelling
wordt uitgevoerd in het menu ‘Alarm
destinations’.

A03 Alarm delay

A04 DoorOpen del

A12 Pulldown del

A13 HighLim Air

A14 LowLim Air

A27 AI.Delay DI1

A28 AI.Delay DI2

A36 Alarm S4%

Reset alarm
EKC error

c30 Cmp relay NC

EKC 202D / EKC 302D Handleiding RS8EE510 © Danfoss 2016-10 9

Relais extern (alleen bij EKC 302D)

c70 Ext. Relay
Hier is het mogelijk om de bouwen in relais geforceerd te laten aansluiten op de
nuldoorgang van de spanning.. De levensduur van de relais wordt hierdoor verlengd,
of de belasting kan hierdoor worden verhoogd.
De functie moet niet worden geactiveerd als er contactoren verbonden zijn met een
of meer van de relais van de regelaar. Dit zal leiden tot een verminderde levensduur
van de contactoren.
0: De belasting wordt rechtstreeks aangesloten op de relais van de regelaar (nuldoor-

gang geactiveerd)
Het relaiscontact en de voeding van de regelaar moeten dezelfde fase gebruiken.

1: Het relais van de regelaar moet een extern

contactor aanspreken (nuldoorgang

buiten werking gesteld)
De LED op de display geeft aan wanneer er koelvraag is. Comp Relay

Uitlezing koelrelais, of handbediening
van dit relais.

Ontdooien Defrost control

De regelaar bevat een timerfunctie welke na iedere ontdooistart gereset wordt. De
timerfunctie zal een ontdooiing starten als/zodra de tijdinterval verstreken is.
De timerfunctie start zodra voeding wordt gezet op de regelaar, maar wordt de eerste
keer verschoven met de instelling in d05.
Bij spanningsval zal de waarde van de timer worden opgeslagen en op dat punt
verder gaan zodra de spanning op de regelaar terugkomt. Deze timerfunctie kan ge­bruikt worden als een eenvoudige manier om een ontdooiing te starten, maar zal ook
altijd als back-up werken als een erop volgende ontdooistarts niet wordt ontvangen.
De regelaar bevat ook een real time klok. Als deze klok en de vereiste ontdooitijden
worden ingesteld, kan de ontdooiing op vaste tijden worden uitgevoerd. Als een
risico bestaat dat de spanning meer dan vier uur wegvalt, moet een batterij back-up
module worden geplaatst. (alleen mogelijk bij EKC 202D).
De ontdooiing kan ook worden gestart via de datacommunicatie, een digitale ingang
of handbediening. Alle startmethoden functioneren in de regelaar. De verschillende
functies moeten zo worden ingesteld zodat ontdooiingen niet vlak achter elkaar kun­nen komen.
De ontdooiing kan op de volgende manieren worden uitgevoerd: elektrisch, heetgas
of brine.
De ontdooiing kan worden gestopt op basis van tijd of op basis van temperatuur.

Ontdooimethode

Hier wordt ingesteld hoe de ontdooiing moet worden uitgevoerd: elektrisch, heetgas,
brine of ‘geen’.
Tijdens een ontdooiing zal het ontdooirelais geschakeld zijn.
( *) koel rele actieve tijdens ontdooiing)

Ontdooistoptemperatuur

d01 Def. method

0 = geen
1 = Elektrisch
2 = Gas *)
3 = Brine *)

d02 Def. Stop Temp
Als een ontdooisensor is gemonteerd zal het ontdooien worden gestopt bij de
ingestelde temperatuur. De ontdooisensor wordt gedefi nieerd in parameter d10.

Hier wordt de temperatuur ingesteld.

Interval tussen ontdooistarts

Na iedere ontdooiing wordt de timer gestart en zal zodra deze tijd is verstreken een

d03 Def Interval

(0=off )
ontdooiing starten.
Deze functie wordt gebruikt als een eenvoudige ontdooistart, maar kan ook worden
gebruikt als beveiliging voor het geval een ander ontdooisignaal niet ontvangen
wordt.
Als een ontdooistart via de datacommunicatie niet wordt ontvangen, wordt deze
tijdsinterval gebruikt als maximale tijd tussen ontdooiingen. Wanneer de ontdooiing
wordt uitgevoerd met de klokfunctie of datacommunicatie, moet de tijdsinterval op
een langere periode worden ingesteld dan de geplande ontdooiing, anders zal op
deze tijdsinterval een ontdooiing worden gestart die even later wordt gevolgd door
een geplande ontdooiing.
Bij spanningsval zal de tijdsinterval gehandhaafd blijven en verder tellen zodra de
spanning op de regelaar terug komt.
De tijdsinterval is niet actief wanneer deze op 0 wordt ingesteld.

Maximum ontdooitijd

d04 Max Def. time
Deze instelling dient als beveiliging voor het geval dat de ingestelde ontdooi­temperatuur niet wordt bereikt.
Bij selectie ontdooistop op tijd dan is dit de tijdsduur van het ontdooien.

Tijdverschuiving van ontdooistarts gedurende de opstartfase

d05 Time Stagg.
Deze functie is alleen van belang als ontdooistarts van de diverse koelobjecten niet
gelijktijdig mogen plaatsvinden en bovendien gekozen is voor ontdooiing middels
de interne intervalfunctie (d03).
Met deze functie wordt de tijdsinterval, met het ingestelde aantal minuten vertraagd.

10 Handleiding RS8EE510 © Danfoss 2016-10 EKC 202D / EKC 302D

Afdruiptijd

Hier kan de afdruiptijd worden ingesteld. In deze tijd druipt het water na een ont­dooiing van de verdamper.

d06 DripOff time

Ventilatorstartvertraging na ontdooien

Instelling van de tijdvertraging voor het starten van de ventilator(en) na ontdooistop
en na afdruiptijd. (Tijdens deze vertraging zal het water aan de verdamper vastvrie­zen)

Ventilator starttemperatuur

De ventilatoren kunnen ook op de, hier in te stellen, temperatuur (S5) inschakelen.
Als de ingestelde temperatuur niet wordt bereikt binnen de tijd van d07 zal op tijd
worden geschakeld.

Ventilator(en) ingeschakeld tijdens ontdooien

Keuze ventilator(en) AAN of UIT gedurende ontdooien.
0: Uit (ventilatoren draaien tijdens ‘pump down’)
1: Aan gedurende de hele ontdooien. Ook tijdens "D07"
2: Aan gedurende ‘pump down’ en ontdooiing. Daarna uit.

Ontdooisensor

Keuze ontdooisensor S4 of S5.
0: Geen ontdooisensor. Ontdooistop gebaseerd op tijd.
1: S5
2: S4

Pumpdownvertraging

Stel de tijd in waarin de verdamper wordt ‘afgepompt’ voor de ontdooiing.

Ontdooien – op basis van koeltijd

Stel hier de maximale toegestane koeltijd zonder ontdooiing in. Zodra deze tijd
wordt overschreden, zal een ontdooiing worden gestart.
Met een instelling van 0 is deze functie niet actief.

Ontdooien – op basis van S5 temperatuur

De regelaar zal de eff ectiviteit van de verdamper volgen en zal, via interne berekenin­gen en metingen van de S5 temperatuur, een ontdooiing starten als de variatie van
de S5 temperatuur te groot wordt.
Stel hier in hoe groot het ‘verval’ van de S5 temperatuur mag zijn. Zodra deze waarde
wordt overschreden, zal een ontdooiing worden gestart.

De functie kan alleen worden gebruikt bij 1:1 systemen waar de verdampingstem­peratuur lager wordt om te garanderen dat de luchttemperatuur stabiel blijft. In
centrale systemen moet deze functie uit staan.

Met een instelling van 20 is deze functie niet actief.
Druk op de onderste toets om de ontdooiing temperatuur in de display uit te lezen. Defrost temp.
Houdt de onderste toets vier seconden ingedrukt om een extra ontdooiing uit te

voeren.
Op deze manier kan ook een actieve ontdooiing worden gestopt.

De LED op de display geeft wanneer een ontdooiing actief is. Defrost Relay

Ventilatorregeling Fan control
Ventilator stop bij thermostaatuitschakeling

Selecteer hier of de ventilatoren moeten stoppen bij uitgeschakelde thermostaat.

d07 FanStartDel

d08 FanStartTemp

d09 FanDuringDef

d10 DefStopSens.

d16 Pump dwn del.

d18 MaxTherRunT

d19 CutoutS5Dif.

Def Start
Start handontdooiing

Lees hier de status van het ontdooi­relais of bedien het relais handmatig.

Hold After Def
Toont ON als de regelaar in werking is
met gecoördineerde ontdooistart.

Defrost State
Ontdooistatus
1 = pump down / ontdooiing

F01 Fan stop CO

(Yes = Ventilator stopt)

Vertraagde ventilator stop bij thermostaatuitschakeling

Als gekozen is voor ventilator stop bij thermostaatuitschakeling kan hier worden
ingesteld hoe lang de ventilatoren nog moeten doordraaien.

Ventilator stop op temperatuur

Deze functie stopt de ventilatoren als de hier ingestelde temperatuur aan de ont­dooisensor wordt bereikt. (Om extra opwarming van bijvoorbeeld een vriescel te
voorkomen).
Herstart vindt plaats bij 2K onder de instelling.
Deze functie is niet actief gedurende het ontdooiproces of opstart na ontdooien.
Bij instelling op +50°C is de functie inactief.

De LED op de display geeft wanneer een ontdooiing actief is. Fan Relay

EKC 202D / EKC 302D Handleiding RS8EE510 © Danfoss 2016-10 11

F02 Fan del. CO

F04 FanStopTemp.

Status van het ventilatorrelais of be­dien het relais handmatig

Real Time Klok

(Wordt niet gebruikt als er een extern ontdooiingsschema wordt toegepast via data­communicatie)
Per 24 uur kunnen zes individuele ontdooistarts worden gedefi nieerd

Ontdooistart, instelling uur t01-t06

Ontdooistart, instelling minuten (t01 en t11 horen bij elkaar, etc.)
Wanneer t01 tot en met t16 op 0 worden ingesteld, zal de klok geen ontdooiingen
starten.

Real-time klok
Het is alleen nodig om de klok in te stellen wanneer er geen datacommunicatie
plaatsvindt.Als de stroom niet langer dan vier uur wordt onderbroken, blijft de klok­functie bewaard. Bij het bevestigen van een batterij module kan klok langer functie
behouden. (alleen EKC 202)

Klok: instelling uur t07

Klok: instelling minuten t08

Klok: instelling datum t45

Klok: instelling maand t46

Klok: instelling jaar t47

Diverse functies Miscellaneous
Vertraging uitgangen na spanningsval

Bij terugkeer van de voeding na spanningsval kunnen de uitgangen vertraagd inge­schakeld worden om overbelasting van het netwerk te voorkomen. Deze tijdvertra­ging is hier in te stellen.

Digitale ingang – DI1

De digitale ingang DI1 van de regelaar kan worden gebruikt voor één van de vol­gende functies:
Off : ingang wordt niet gebruikt

1) Statusuitlezing van een contactfunctie

2) Deurfunctie. Als de DI wordt verbroken, zal de regelaar de koeling en ventilatoren

stoppen. Een ‘deuralarm’ zal gegenereerd worden als de ingestelde tijdvertraging is
verstreken (A04). De koeling zal na deze tijdsvertraging hervatten.

3) Deuralarm. Onderbroken deurschakelaar wordt geregistreerd en deuralarm wordt

geactiveerd na vertragingstijd (A04)

4) Ontdooistart. D.m.v. een puls signaal kan een ontdooiing worden gestart. Als meer

regelaars op deze wijze gelijktijdig moeten starten is het belangrijk dat alle aanslui­tingen op dezelfde wijze worden aangesloten (DI naar DI en GND naar GND)

5) Regeling AAN/UIT. Regeling vindt plaats bij kortgesloten ingang en stopt bij ge-

opende ingang.

6) Nachtschakeling. Bij kortgesloten ingang staat de regelaar in de nachtstand. Ver-

schuiving met r13

7) Referentieverschuiving als de ingang is kortgesloten. Verschuiving met parameter

r40.

8) Alarmfunctie. Alarm wordt gegenereerd wanneer de ingang is kortgesloten.

9) Alarmfunctie. Alarm wordt actief wanneer de ingang is geopend. (Voor 8 en 9

wordt de tijdvertraging ingesteld in A27)

10) Schoonmaakfunctie. Deze functie wordt gestart door een puls signaal. (zie pagina

4)

11) Geforceerde koeling bij kortgesloten ingang.

12) wordt niet gebruikt

13) Apparaat uitschakelen (EKC 302D)

Datacommunicatie

Als de regelaar in een datacommunicatienetwerk is opgenomen moet een adres
worden ingesteld en dit adres moet worden doorgegeven aan de master-gateway.
Installeren van de datacommunicatie is vermeld in brochure “RC8AC..”

t11-t16

o01 DelayOfOutp.

o02 DI 1 Confi g.

Defi nitie vind plaats met de hier links
getoonde waarden.

DI state
(Meting)
De status van de DI wordt hier aange­geven met ON of OFF.

Na installatie van datacommunicatie
kan de regelaar op dezelfde manier
bediend worden als alle andere ADAP­KOOL regelaars.

Het adres in te stellen van 1 t/m 240. o03

Het adres wordt naar de System Manager gestuurd wanneer menu o04 is ingesteld
op "ON" of wanneer de scanfunctie in de System Manager is geactiveerd.
BELANGRIJK: u MOET o61 instellen voordat u o04 instelt of de scanfunctie wordt
geactiveerd. Anders stuurt u het onjuiste bestand (o04 wordt alleen gebruikt als de
datacommunicatie LON is.)

Toegangscode 1 (toegang tot alle instellingen)

Als de menu-instellingen van de regelaar beschermd moeten worden met een toe­gangscode, kan hier een waarde tussen 0 en 100 ingesteld worden. Met een waarde
van 0 is de functie niet actief. (99 geeft altijd toegang)

12 Handleiding RS8EE510 © Danfoss 2016-10 EKC 202D / EKC 302D

o04

o05 -

Sensor type

Normaal worden Pt 1000 sensors met grote nauwkeurigheid toegepast. Er kunnen
echter ook PTC 1000 of NTC sensors (5000 Ohm bij 25°C) worden toegepast.
Alle aangesloten sensoren moeten van hetzelfde type zijn.

EKC 302D: Lokale uitlezing van softwareversie o08 SW version

Nauwkeurigheid display

Yes: geeft stappen van 0,5 °C
No: geeft stappen van 0,1 °C

Maximum “standby” tijd na gecoördineerde ontdooiing

Als een regelaar zijn ontdooiing heeft beëindigd zal deze op een signaal wachten
alvorens weer te gaan inspuiten. Als het signaal onverhoopt wegblijft zal de regelaar
zichzelf weer opstarten als deze standby tijd is verstreken.

Selecteer sensorsignaal voor het display

Via een % waarde kunt u de uitlezing op de display vastleggen; de temperatuur van
S3, die van S4 of een mix van beide.
Met de instelling 0% wordt alleen S3 getoond. Met de instelling 100% wordt alleen S4
getoond.

Digitale ingang – DI2

De digitale ingang DI2 van de regelaar kan worden gebruikt voor één van de vol­gende functies
Off : ingang wordt niet gebruikt

1) Statusuitlezing van een contactfunctie

2) Deurfunctie. Als de DI wordt verbroken, zal de regelaar de koeling en ventilatoren
stoppen. Een ‘deuralarm’ zal actief worden als de ingestelde tijdvertraging is ver­streken (A04). De koeling zal na deze tijdsvertraging hervatten.

3) Deuralarm. Onderbroken deurschakelaar wordt geregistreerd en deuralarm wordt
geactiveerd na vertragingstijd (A04)

4) Ontdooistart. D.m.v. een puls signaal kan een ontdooiing worden gestart. Als meer
regelaars op deze wijze gelijktijdig moeten starten is het belangrijk dat alle aanslui­tingen op dezelfde wijze worden aangesloten (DI naar DI en GND naar GND)

5) Regeling AAN/UIT. Regeling vindt plaats bij kortgesloten ingang en stopt bij ge­opende ingang.

6) Nachtschakeling. Bij kortgesloten ingang staat de regelaar in de nachtstand. Ver­schuiving met r13.

7) Referentieverschuiving als de ingang is kortgesloten. Verschuiving met parameter
r40.

8) Alarmfunctie. Alarm wordt gegenereerd wanneer de ingang is kortgesloten.

9) Alarmfunctie. Alarm wordt actief wanneer de ingang is geopend.

10) Schoonmaakfunctie. Deze functie wordt gestart door een puls signaal. (zie pagina

4)

11) Geforceerde koeling bij kortgesloten ingang.

12) De ingang wordt gebruikt voor gecoördineerde ontdooiing samen met andere
regelaars van hetzelfde type.

13) Apparaat uitschakelen (EKC 302D)

Confi guratie van lichtfunctie (relais 4 in toepassing 2)

1) Relais schakelt met dag conditie

2) Relais wordt geregeld via datacommunicatie

3) Relais wordt geregeld door de deurschakeling gedefi nieerd in o02 of 037 waar de

instelling 2 is 3. Zodra de deur wordt geopend, zal het lichtrelais schakelen. Wanneer
de deur weer gesloten wordt, zal het licht nog twee minuten aan blijven om inslui­ting te voorkomen.

Activering van lichtrelais

Het lichtrelais kan hier geactiveerd worden, maar alleen als o38 op 2 ingesteld is.

Randverwarming gedurende dagconditie

De AAN-tijd wordt ingesteld als percentage van de periodetijd

Randverwarming gedurende nachtconditie

De AAN-tijd wordt ingesteld als percentage van de periodetijd

Randverwarming periode

Tijdperiode (AAN + UIT periode voor relais)

Schoonmaakfunctie

De status van de functie kan hier worden gevolgd of de functie kan handmatig wor­den gestart.
0 = Normale regeling (geen schoonmaak)
1 = koeling uit, ventilatoren aan. Alle andere uitgangen zijn uit.
2 = alle uitgangen uit.
Als de functie wordt geregeld door ene signaal op DI1 of DI2, kan de relevante status
hier worden uitgelezen.

Selectie van toepassing

De regelaar kan worden aangepast aan een aantal verschillende toepassingen. Hier
kan worden gedefi nieerd welk van de 3 toepassingen is gewenst. Op pagina 6 is een
overzicht van deze toepassingen te zien.

Deze parameter kan alleen worden ingesteld wanneer de regeling is gestopt, bijv. r12 op 0.

o06 SensorConfi g

Pt = 0
PTC = 1

NTC = 2

o15 Disp. Step = 0.5

o16 Max HoldTime

o17 Disp. S4%

o37 DI2 confi g.

o38 Light confi g

o39 Light remote

o41 Railh.ON day%

o42 Railh.ON ngt%

o43 Railh. cycle

o46 Case clean

o61 --- Appl. Mode (Alleen uitlezing in

Danfoss Only)

EKC 202D / EKC 302D Handleiding RS8EE510 © Danfoss 2016-10 13

Toegangscode 2 (beperkte toegang)

Deze code geeft toegang tot het aanpassen van waarden, maar niet tot confi guratie­instellingen. Als de menu-instellingen van de regelaar beschermd moeten worden
met een toegangscode, kan hier een waarde tussen 0 en 100 ingesteld worden. Met
een waarde van 0 is de functie niet actief. Als deze functie wordt gebruikt, moet toe­gangscode 1 (o05) ook worden gebruikt.

Kopiëren van huidige instellingen regelaar (alleen EKC 202D)
Met deze functie kunnen de instellingen van de regelaar gekopieerd worden naar
een kopieersleutel. De sleutel kan 25 verschillende instellingen bevatten. Selecteer
hier een nummer. Alle instellingen, behalve die voor ‘Toepassing’ (o61) en ‘Adres’
(o03), worden gekopieerd. Als het kopiëren is gestart zal op de display weer o65
verschijnen. Na twee seconden kan aan de status in parameter o65 worden gezien of
het kopiëren is gelukt.
Zie hoofdstuk ‘Foutmeldingen’ voor de betekenis van de statusmeldingen.

Kopiëren van kopieersleutel (alleen EKC 202D)
Deze functie kopieert een eerder opgeslagen set instellingen naar de regelaar.
Selecteer het relevante nummer. Alle instellingen, behalve die voor ‘Toepassing’ (o61)
en ‘Adres’ (o03), worden gekopieerd. Als het kopiëren is gestart zal op de display
weer o66 verschijnen. Na twee seconden kan aan de status in parameter o65 worden
gezien of het kopiëren is gelukt.
Zie hoofdstuk ‘Foutmeldingen’ voor de betekenis van de statusmeldingen.

Opslaan als fabrieksinstelling

Met deze instelling worden de huidige instellingen van de regelaar opgeslagen als
‘nieuwe’ basisinstelling (de originele fabrieksinstellingen worden overschreven).

Service Service

Temperatuur van de S5 sensor u09 S5 temp.
Status DI1 ingang. ON/1=gesloten u10 DI1 status
Temperatuur van de S3 sensor u12 S3 air temp
Status van dag / nacht. 1=gesloten u13 Night Cond.
Temperatuur van de S4 sensor u16 S4 air temp
Temperatuur overeenkomstig die waarmee de thermostaatfunctie regelt u17 Ther. air
Uitlezing temperatuurreferentie u28 Temp. ref.
Status DI2 ingang. ON/1=gesloten
Displaytemperatuur u56 Display air
Uitlezing van (gewogen) S3/S4 temperatuur voor alarmering u57 Alarm air
** Status koelrelais (compressor 1) u58 Comp1/LLSV
** Status ventilatorrelais u59 Fan relay
** Status ontdooirelais u60 Def. relay
** Status randverwarmingsrelais u61 Railh. relay
** Status alarmrelais u62 Alarm relay
** Status lichtrelais u63 Light relay
*) Niet alles wordt getoond. Alleen de functie behorende bij de geselecteerde toepas-

sing zijn te zien.

o64 -

o65 -

o66 -

o67 -

- - - Night Setback
0=Dag
1=Nacht

Case shut down (EKC 302D)

u37 DI2 status

14 Handleiding RS8EE510 © Danfoss 2016-10 EKC 202D / EKC 302D

Foutmeldingen Alarms

In geval van een foutmelding zullen de LED’s op de display knipperen en de alarm­uitgang worden geactiveerd. Bij drukken op de bovenste toets volgt in het display de
foutmelding.
Er zijn twee soorten meldingen - een melding ontstaan tijdens het dagelijks gebruik,
of er is een defect in de installatie.
A-meldingen worden niet zichtbaar voordat de vertraging verstreken is.
E-meldingen zullen direct zichtbaar worden.
(Een A-melding wordt niet zichtbaar zo lang een E-melding actief is).
De volgende meldingen kunnen verschijnen: 1 = alarm

A1: Alarm te hoge temperatuur High t. alarm

A2: Alarm te lage temperatuur Low t. alarm

A4: Deuralarm Door Alarm

A5: De “o16” timer is vertreken Max Hold Time

A15: Alarm. Signaal van DI1. DI1 alarm

A16: Alarm. Signaal van DI2. DI2 alarm

A45: Koeling gestopt door ‘Hoofdschakelaar’ (Main Switch) Standby mode

A59: Schoonmaakfunctie. Signaal van DI1 of DI2. Case cleaning

Max. def time

E1: Fout in regelaar EKC error

E6:
EKC 202D: Fout in real-time klok. Controleer batterij / stel klok opnieuw in.
EKC 302D: stel klok opnieuw in.

E25: Fout S3 sensor S3 error

E26: Fout S4 sensor S4 error

E27: Fout S5 sensor S5 error

-

Bij het kopiëren van instellingen van en naar een kopieersleutel met functies o65 of
o66, kan de volgende status verschijnen:
0: Kopiëren gedaan en OK
4: Kopieersleutel onjuist geplaatst
5: Kopiëren mislukt. Probeer opnieuw.
6: kopiëren naar EKC mislukt. Probeer opnieuw.
7: Kopiëren naar kopieersleutel mislukt. Probeer opnieuw.
8: Kopiëren niet mogelijk. Codenummer en SW versie komen niet overeen.
9: Communicatiefout
10: Kopiëren nog gaande
(Deze informatie kan worden uitgelezen in o65 of o66 een paar seconden na het
starten van een kopieercommando).

Alarm destinations

De prioriteit van individuele alarmen
Kan met een instelling worden gede­fi nieerd
(0, 1, 2 of 3)

EKC 202D / EKC 302D Handleiding RS8EE510 © Danfoss 2016-10 15

Status werking regelaar (Measurement)

Er kunnen zich regelsituaties voordoen waarbij de regelaar staat te wachten voor de
volgende stap in de regeling. Om deze “waarom gebeurt er niets?” situaties zichtbaar

EKC State:

(Zichtbaar in alle menu’s
te maken volstaat het om de bovenste druktoets kort (1sec) in te drukken. Hierdoor
wordt de status weergegeven in het display. De individuele statuscodes hebben de
volgende betekenis:

S0: Regelen 0

S1: Wacht op einde gecoördineerde ontdooiing 1

S2: Compressor draait door op basis van de min. AAN tijd 2

S3: Compressor blijft gestopt op basis van de min. UIT tijd 3

S4: De regeling wacht op basis van de afdruiptijd 4

S10: Koeling is gestopt door een intern of extern signaal (r12 of DI) 10

S11: Koeling is gestopt door de thermostaat 11

S14: Ontdooiproces: ontdooiing is gaande 14

S15: Ontdooiproces: ventilatorstart wacht op verstrijken startvertraging 15

S17: Deur is open. DI ingang is open 17

S20: Noodkoeling actief door sensorfout *) 20

S25: Handmatige bediening van de uitgangen actief 25

S29: Schoonmaakactie actief 29

S30: Geforceerde koeling 30

S32: Vertraging van uitgangen tijdens opstart 32

S45: Apparaat uitschakelen (EKC 302D) 45

Andere uitlezingen:

non: Ontdooitemperatuur kan niet worden uitgelezen. Ontdooiing wordt gestopt op
tijd.

-d-: Ontdooiing is gaande/ Opstart na ontdooiing

PS: Toegangscode vereist. Vul toegangscode in.

*) Noodkoeling zal plaatsvinden wanneer het signaal van een gedefi nieerde S3 of S4 voeler wegvalt. De regeling zal verder gaan met de geregistreerde

gemiddelde inschakelduur. Hier zijn twee waarden voor - 1 voor de nachtregeling en 1 voor de dagregeling.

Waarschuwing ! Directe start van compressoren *
Ter voorkoming van compressorschade moeten parameters c01 en c02 worden ingesteld volgens de specifi caties van de fabrikant. Of in
het algemeen:

- Hermetische compressoren: c02 = 5 minuten

- Semi-hermetische compressoren: c02 = 8 minuten en c01 = 2 tot 5 minuten (motor 5 tot 15 kW)
*) Bij een directe aansturing van de magneetklep behoeven parameters c01 en c02 niet te worden ingesteld.

16 Handleiding RS8EE510 © Danfoss 2016-10 EKC 202D / EKC 302D

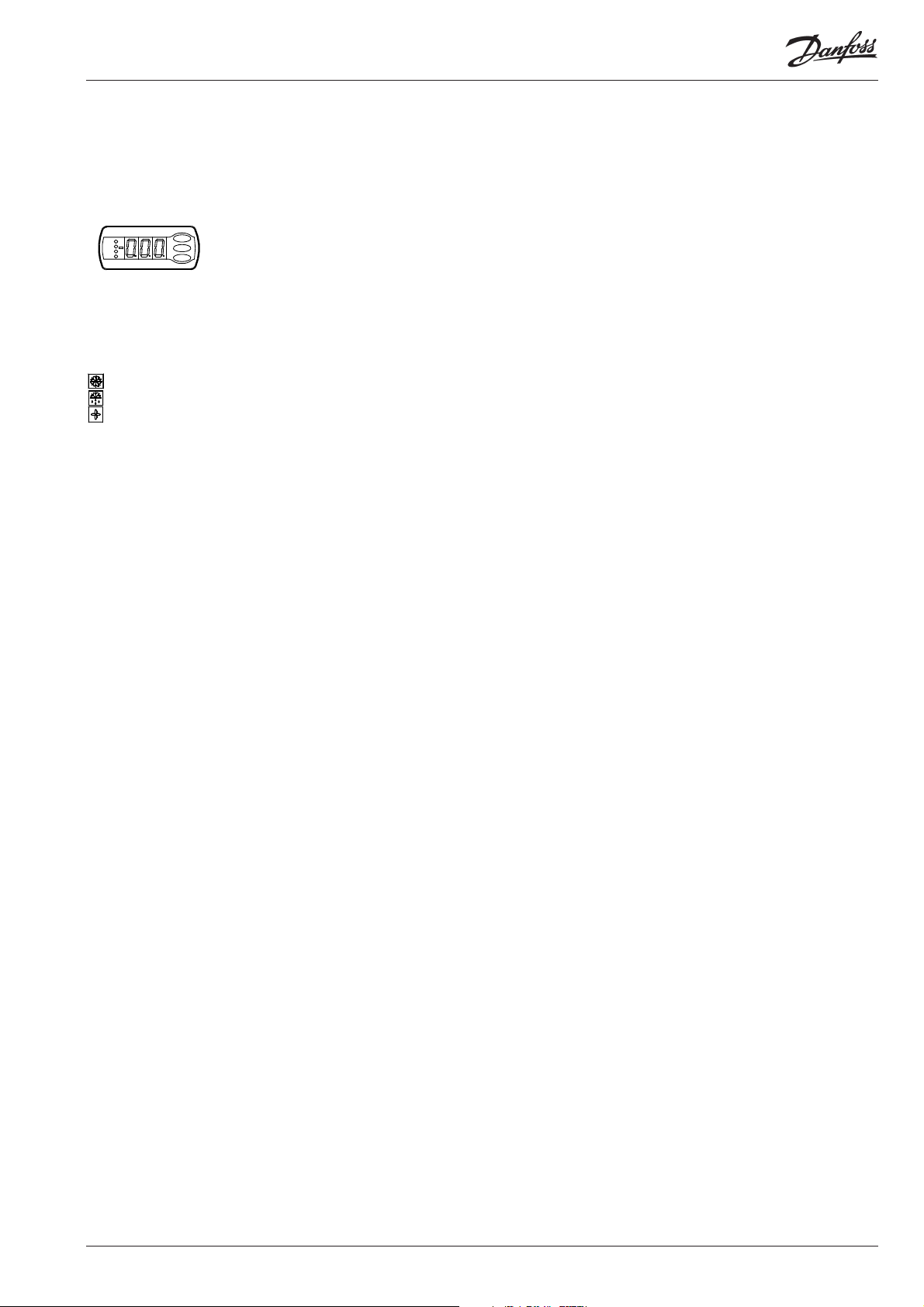

Bediening

Display

De waarden worden getoond met drie karakters. De temperatuur
kan in °C of °F worden weergegeven.

LED’s op voorpaneel

De LED’s op het voorpaneel van de regelaar zullen oplichten als
het bijbehorende relais is geactiveerd.

= Koeling
= Ontdooiing
= Ventilator

In alarmsituaties zullen alle LED’s knipperen. De alarmmelding kan
getoond en opgeheven worden door de bovenste druktoets kort
in te drukken.

Ontdooiing

Tijdens de ontdooiing wordt een '-d-' getoond in de display. Dit
blijft zo tot 15 minuten nadat de koeling weer is hervat.
Het kan zijn dat de '-d-' al eerder verdwijnt als:

- de temperatuur binnen 15 minuten weer laag is

- de regeling is gestopt door de 'hoofdschakelaar'

- een hoog temperatuur alarm optreedt

Uitschakelen alarmrelais / aannemen alarm / zie alarmstatus

Druk de bovenste toets kort in

Als er meerdere alarmen ‘achter elkaar’ staan, kunnen deze met
de bovenste en onderste toets worden uitgelezen.

Instellen setpoint

1. Druk op de middelste toets tot het setpoint zichtbaar wordt

2. Verander het setpoint met de bovenste of onderste toets.

3. Druk nogmaals op de middelste toets om de instelling op te
slaan.

Uitlezen temperatuur ontdooisensor

• Druk kort op de onderste toets

Handmatige ontdooistart / stop

• Houdt de onderste toets gedurende vier seconden ingedrukt

Een goed begin

Door de volgende procedure te volgen kan de regelaar snel wor­den opgestart:

1 Open parameter r12 en stop de regeling (in een nieuwe regelaar

zal r12 al op 0 staan)

De bedieningstoetsen

Wanneer een instelling gewijzigd moet worden, zullen de boven­ste en onderste toetsen een hogere of lagere waarde geven.
Voordat een waarde veranderd kan worden moet eerst het menu
geopend worden door de bovenste toets een aantal seconden
ingedrukt te houden. Zoek nu de te wijzigen parameter en druk
de middelste toets in om de huidige waarde te zien. Wanneer de
waarde is gewijzigd kan deze worden opgeslagen door nogmaals
de middelste toets in te drukken.

Voorbeelden

Wijzigen instelling

1. Houdt de bovenste toets ingedrukt tot parameter r01 zichtbaar
is.

2. Zoek de te wijzigen parameter met de bovenste of onderste
toets.

3. Druk op de middelste toets om de instelling uit te lezen

4. Verander de waarde met de bovenste of onderste toets.

5. Druk op de middelste toets om de nieuwe waarde op te slaan.

2 Selecteer de toepassing gebaseerd op de tekeningen op pagina

6 of 7

3 Open parameter o61 en stel de toepassing in

4 Open parameter r12 en start de regeling

5 Doorloop de fabrieksinstellingen en maak indien nodig wijzigin-

gen. De waarden in de grijze velden zijn afhankelijk van andere
ingevoerde instellingen.

6 Voor netwerk. Stel het adres in o03 en start de scanfunctie in de

systeemmanager.

EKC 202D / EKC 302D Handleiding RS8EE510 © Danfoss 2016-10 17

Menuoverzicht

Parameters

Functie Codes 1 2 3
Normale weergave

Temperatuur (setpoint) --- -50.0°C 50.0°C 2.0°C

Thermostaat

Diff erentie *** r01 0.0 K 20.0K 2.0 K
Maximale temperatuurinstelling *** r02 -49.0°C 50°C 50.0°C
Minimale temperatuurinstelling *** r03 -50.0°C 49.0°C -50.0°C
Correctie temperatuuruitlezing display r04 -20.0 K 20.0 K 0.0 K
Temperatuureenheid (°C/°F) r05 °C °F °C
Correctie signaal sensor S4 r09 -10.0 K +10.0 K 0.0 K
Correctie signaal sensor S3 r10 -10.0 K +10.0 K 0.0 K
Handbediening, start/stop regeling (-1, 0, 1) r12 -1 1 0
Nachtverschuiving r13 -10.0 K 10.0 K 0.0 K
Defi nitie thermostaatsensor S4% (100%=S4, 0%=S3) r15 0% 100% 100%
Verschuiving referentie r40 r39 OFF ON OFF
Waarde voor verschuiving referentie (activeer via r39 of DI) r40 -50.0 K 50.0 K 0.0 K

Alarm

Vertraging temperatuuralarm A03 0 min 240 min 30 min
Vertraging deuralarm *** A04 0 min 240 min 60 min
Vertraging temperatuuralarm na ontdooiing A12 0 min 240 min 90 min
Hoge temperatuur alarmgrens *** A13 -50.0°C 50.0°C 8.0°C
Lage temperatuur alarmgrens *** A14 -50.0°C 50.0°C -30.0°C
Vertraging DI1 alarm A27 0 min 240 min 30 min
Vertraging DI2 alarm A28 0 min 240 min 30 min
Defi nitie alarmsensor. (100%=S4, 0%=S3) A36 0% 100% 100%

Compressor

Minimum AAN-tijd c01 0 min 30 min 0 min
Minimum UIT-tijd c02 0 min 30 min 0 min
Omgekeerde functie DO1 relais (NC) c30 0

Extern relais (nuldoorgangsregeling – alleen bij EKC 302D)
Moet "ON" zijn bij aansluiting op externe relais

Ontdooien

Ontdooimethode (geen/EL/GAS/BRINE) d01 no bri EL
Ontdooistoptemperatuur d02 0.0°C 25.0°C 6.0°C
Interval tussen ontdooistarts d03 0 hours 48 hours 8 hours
Maximum ontdooitijd d04 0 min 180 min 45 min
Tijdverschuiving ontdooistart d05 0 min 240 min 0 min
Afdruiptijd d06 0 min 60 min 0 min
Ventilatorvertraging d07 0 min 60 min 0 min
Ventilator starttemperatuur d08 -15.0°C 0.0°C -5.0°C
Ventilator tijdens ontdooien
0: Uit
1: Aan
2: Aan tijdens pump down en ontdooiing
Ontdooisensor (0=tijd, 1=S5, 2=S4) d10 0 2 0
Pumpdownvertraging d16 0 min 60 min 0 min
Ontdooien op maximale koeltijd d18 0 hours 48 hours 0 hours
Ontdooien op maximale variatie S5. Kies 20 (uit) voor centrale installaties d19 0.0 K 20.0 k 20.0 K

Ventilator

Ventilatorstop bij thermostaatuitschakeling F01 no yes no
Vertraging ventilatorstop F02 0 min 30 min 0 min
Ventilatorstoptemperatuur (S5) F04 -50.0°C 50.0°C 50.0°C

Real time klok

Zes starttijden voor ontdooien
Instelling uren
0=OFF
Zes starttijden voor ontdooien
Instelling minuten
0=OFF
Klok – instelling uren *** t07 0 hours 23 hours 0 hours
Klok – instelling minuten *** t08 0 min 59 min 0 min
Klok – instelling datum *** t45 1 31 1
Klok – instelling maand *** t46 1 12 1
Klok – instelling jaar *** t47 0 99 0

Diversen

Vertraging uitgangen na spanningsval o01 0 s 600 s 5 s
Ingangssignaal DI1. Functies:
0=niet gebruikt. 1=status DI1. 2=deurfunctie met deur open alarm. 3=deu­ralarm. 4=ontdooistart (puls signaal).
5=externe start/stop. 6=nachtfunctie. 7=verschuiven referentie (activering
van r40). 8=alarmfunctie als gesloten. 9=alarmfunctie als open. 10=schoon­maakfunctie (puls signaal). 11=geforceerde koeling. 12=niet gebruikt. 13=Ap­paraat uitschakelen
Netwerkadres (0=off ) o03 0 240 0

t01-t06 0 hours 23 hours 0 hours

t11-t16 0 min 59 min 0 min

Toepassing

(pagina 6 / 7)

c70 OFF ON ON

d09 0 2 1

o02 1130

Min.waarde Max.waarde

OFF

EKC 202D: SW = 2.2x
EKC 302D: SW = 1.2x

Fabrieks

instel.

1

ON

0

OFF

huidige

instel.

18 Handleiding RS8EE510 © Danfoss 2016-10 EKC 202D / EKC 302D

Aan/uit schakelaar (service-pin melding)
BELANGRIJK! o61 moet ingesteld zijn.
Toegangscode 1 (alle instellingen) o05 0 100 0
Sensortype (Pt/PTC/NTC) o06 Pt ntc Pt

Uitlezing van softwareversie (EKC 302D)

Nauwkeurigheid display (normaal 0,1 bij Pt sensor) o15 no yes no
Max. stand-by tijd na gecoördineerde ontdooiing o16 0 min 60 min 20
Defi nitie displaysensor. (100%=S4, 0%=S3) o17 0% 100% 100%
Ingangssignaal DI2. Functies:
0=niet gebruikt. 1=status DI2. 2=deurfunctie met deur open alarm. 3=deu­ralarm. 4=ontdooistart (puls).
5=externe start/stop. 6=nachtfunctie. 7=verschuiven referentie (activering
van r40). 8=alarmfunctie als gesloten. 9=alarmfunctie als open. 10=schoon­maakfunctie (puls). 11=geforceerde koeling. 12=gecoördineerde ontdooiing.
13=Apparaat uitschakelen
Confi guratie van lichtfunctie (relais 4)
1=AAN gedurende dagconditie. 2=AAN/UIT via datacommunicatie. 3=AAN
volgt de DI functie als deze is geselecteerd als deurfunctie of deuralarm
Activering van lichtrelais (alleen als o38=2) o39 OFF ON OFF
AAN-tijd randverwarming gedurende dagconditie o41 0% 100% 100
AAN-tijd randverwarming gedurende nachtconditie o42 0% 100% 100
Periodetijd randverwarming (AAN+UIT tijd) o43 6 min 60 min 10 min
Schoonmaakfunctie. 0=geen schoonmaak. 1=alleen ventilatoren draaien.
2=alle uitgangen uit
Selecteer toepassing (elek. schema). Zie pagina 6 of 7 * o61 1 2 3 1 3 1
Toegangscode 2 (gedeeltelijke toegang) *** o64 0 100 0
Alleen EKC 202D. Kopiëren van instellingen naar kopieersleutel. Selecteer een
nummer.
Alleen EKC 202D. Kopiëren instellingen van kopieersleutel naar regelaar
(eerder opgeslagen via o65)
Huidige instelling opslaan als fabrieksinstelling o67 OFF On OFF

Service

Zie statusmeldingen S0-S33
Ontdooisensor S5 *** u09

Status DI1 ingang. ON/1=gesloten u10
Luchttemperatuur S3 *** u12
Status dag/nacht. 1=gesloten *** u13
Luchttemperatuur S4 *** u16
Thermostaat regeltemperatuur u17
Thermostaat regelreferentie u28
Status DI2 ingang. ON/1=gesloten u37
Temperatuur display u56
Temperatuur voor alarmthermostaat u57
Status koelrelais ** u58
Status ventilatorrelais ** u59
Status ontdooirelais ** u60
Status randverwarminsrelais ** u61
Status alarmrelais ** u62
Status lichtrelais ** u63

o04 OFF ON OFF

o08

o37 0130

o38 1 3 1

*** o46 0 2 0

o65 0250

o66 0250

*) Kan alleen worden ingesteld als regeling is gestopt (r12=0)
**) Kan handmatig worden bediend als r12=-1
***)Met toegangscode 2 zal de toegang tot deze instellingen geperkt zijn.

Fabrieksinstelling
Als u naar de fabrieksinstellingen terug wilt, handel als volgt:

- Schakel de voeding van de regelaar uit

- Houdt de bovenste en onderste

knoppen ingedrukt en schakel tegelijkertijd de voeding weer in

EKC 202D / EKC 302D Handleiding RS8EE510 © Danfoss 2016-10 19

Master control

De regelaar bevat een aantal functies die gebruikt kunnen worden
samen met de master control functies van de gateway / Systeem
Manager.

Functies via datacommunicatie Te gebruiken master control functies

Ontdooistart Ontdooiing

Kalender

Gecoördineerde ontdooiing Ontdooiing - - - HoldAfterDef

Nachtconditie Dag/nacht regeling

Kalender

Lichtregeling Dag/nacht regeling

Kalender

Gebruikte parameter door EKC 202D en
EKC 302D

- - - Def.start

u60 Def.relay

- - - Night setbck

o39 Light Remote

20 Handleiding RS8EE510 © Danfoss 2016-10 EKC 202D / EKC 302D

Bestellen

Type Functie Voeding Codenummer

EKC 202D

EKA 178A

EKA 179A

EKA 181C Batterijmodule beschermd de klokfunctie tegen langdurige spanningsval. 084B8577

EKA 182A Kopieersleutel EKC – EKC 084B8567

EKA 163A Externe display optie 084B8562

EKA 164A Externe operatie optie 084B8563

Temperatuurregelaar zonder datacommunicatie maar­voorbereid voor montage van insteekmodule

Datacommunicatie module
MOD-bus

Datacommunicatie module
LON RS 485

230 V a.c. 084B8536

084B8564

084B8565

Type Functie Codenummer

EKC 302D Temperatuurregelaar met MODBUS datacommunicatie 084B4164

EKA 175 Datacommunicatie module LON RS485 084B8579

EKA 178B Datacommunicatie module MODBUS 084B8571

EKA 163A Extern display optie

EKA 164A Extern operatie optie

Type Funcie Code no.

EKA 183A Programmeertoets 084B8582

Copy tool voor het instellen van EKC. Voor verdere details wordt verwezen naar de technische brochure RD8BJ

EKC 202D / EKC 302D Handleiding RS8EE510 © Danfoss 2016-10 21

Aansluitingen





Datacommunicatie

Voeding

230 V a.c.

Sensoren

S3 en S4 zijn temperatuursensoren
Een instelling bepaald of S3, S4 of beiden worden gebruikt.
S5 is een ontdooisensor en wordt gebruikt als de ontdooiing op
temperatuur moet worden gestopt.



Digitale aan/uit signalen

Een kortgesloten ingang activeert een functie. De mogelijke func­ties worden beschreven bij o02 en o37.

Externe display

Aansluiting voor display type EKA 163 of EKA 164A. Zie ook de
volgende pagina.

Relais

Het algemene gebruik wordt hier beschreven. Zie ook
pagina 6 en 7 waar de verschillende toepassingen worden
beschreven.

DO1: Koeling. Het relais zal inschakelen als de regelaar koelvraag

heeft
DO2: Ontdooiing. Het relais zal inschakelen tijdens een ontdooiing
DO3: Ventilatoren

Het relais schakelt als de ventilatoren moeten draaien

DO4: Voor alarm, randverwarming of licht

Alarm: Zie diagram. Het relais is geschakeld tijdens nor-

maal bedrijf en schakelt uit tijdens alarmsituaties of wan-

neer de regelaar spanningsloos is.

Randverwarming: Het relais schakelt de randverwarming

moet werken

Licht: Het relais schakelt wanneer het licht aan moet

EKC 302D

LON RS485

Datacommunicatie

EKC 202D: MODBUS of LON RS485 via insteekkaarten.
EKC 302D: Vaste MODBUS of LON RS485/MODBUS via insteek­kaart. Zie ook de volgende pagina.
Als datacommunicatie gebruikt wordt, is het van belang dat beka­beling hiervan juist wordt uitgevoerd.
Zie document RC8AC

Elektrisch ‘lawaai’

Kabels voor sensoren, DI ingangen en datacommunicatie moeten
apart gehouden worden van andere elektrische kabels;

- Gebruik aparte kabelgoten (afscheiding)

- Houdt een afstand van tenminste 10 cm

- Lange kabels voor DI ingangen moeten worden vermeden

22 Handleiding RS8EE510 © Danfoss 2016-10 EKC 202D / EKC 302D

Gecoördineerde ontdooiing via
externe bedrading

Gecoördineerde ontdooi­ing via datacommuni­catie

De volgende regelaars kunnen op deze
manier worden aangesloten:
EKC 202D, EKC 302D, AK-CC 210, AK-CC 250,
AK-CC 350, AK-CC 450, AK-CC 550
(Maar max. 10.)

Koeling wordt hervat wanneer alle regelaars
hun ontdooiing hebben beëindigd.

Extern display op EKC 302D

Alleen voor stand alone.

Extern display plus datacommunicatie

Sluit niets anders dan een display aan op de datacommunicatie.
De afstand naar de display mag niet meer zijn dan 200 meter.

Een adres moet worden ingesteld in parameter o03 (0 kan niet worden gebruikt).
De display vind zelf het adres van de regelaar.

EKC 302D

EKC 302D

+

+

EKC 202D / EKC 302D Handleiding RS8EE510 © Danfoss 2016-10 23

EKA 175 (LON RS485)

EKA 178B (MODBUS)

Specifi caties

Voeding 230 V a.c. +10/-15 %. 2,5 VA, 50/60 Hz

Sensoren

Nauwkeurigheid

Display LED, 3 karakters

Externe display EKA 163A/EKA 164A

Digitale
ingangen

Voedingskabel

Relais*

Datacommuni­catie

Omgeving

Behuizing

Back-up klok 4 uur

Keurmerken

* EKC 202D: DO1 en DO2 zijn max. 16 A relais. De genoemde 8A kan worden ver-

hoogd tot 10 A als de omgevingstemperatuur onder 50 °C wordt gehouden.
DO3 en DO4 zijn max. 8 A relais. Maximale belasting mag niet overschreden
worden.
EKC 302D: DO1 is een 20 A-relais. DO2 en DO3 zijn 16 A-relais. DO4 is een 10 A­relais. De aangegeven max. belasting hierboven mag niet overschreden worden
bij het maken van een aansluiting zonder nuldoorgangsregeling. Bij het maken
van een aansluiting met nuldoorgangsregeling moet de belasting worden
verhoogd met de waarde die wordt aangeduid met 2)

** Goud gecoate contacten garanderen een goed contact

1) Met externe relais(c70=ON) (nuldoorgangsregeling uitgeschakeld)

2) Zonder externe relais (c70=OFF) (nuldoorgangsregeling ingeschakeld)
Het relaiscontact en de voeding van de regelaar moeten dezelfde fase gebruik­en en de belasting (compressor) moet fasegecompenseerd zijn tot Cos ϕ = 1.

Pt 1000 of
PTC 1000 of
NTC-M2020 (5000 ohm / 25°C)

Meetbe­reik

-60 tot +99°C

±1 K onder -35°C

Regelaar

±0,5 K tussen -35 tot +25°C
±1 K boven +25°C

Pt 1000
sensor

±0.3 K bij 0°C
±0.005 K per grad

Signaal van contactfuncties
Eisen aan contacten: goud gecoat
Maximale kabellengte 15 m.
Gebruik hulprelais bij langere kabels

2

Max. 1,5mm

meer aderig

Max. 1 mm2 op sensoren en DI-ingangen

IEC60730

DO1 8 (6) A & (5 FLA, 30 LRA)

EKC 202D

DO2 8 (6) A & (5 FLA, 30 LRA)

DO3 6 (3) A & (3 FLA, 18 LRA)

DO4** 4 (1) A, Min. 100 mA**

10 (6) A & (5 FLA, 30 LRA) 1)

16 (8) A & (10 FLA, 60 LRA) 2)

6 (3) A & (3 FLA, 18 LRA) 1)

10 (6) A & (5 FLA, 30 LRA) 2)

6 (3) A & (3 FLA, 18 LRA) 1)

10 (6) A & (5 FLA, 30 LRA) 2)

EKC 302D

DO1

DO2

DO3

DO4** 4 (1)A Min. 100 mA**

EKC 202D: Via insteekkaart
EKC 302D: Vaste MODBUS. Kan via insteekkaart wor­den uitgebreid met LON of MODBUS

0 tot +55°C, tijdens bedrijf

-40 tot +70°C, tijdens transport

20 - 80% Rh, geen condensvorming

Geen schokken of trillingen

EKC 202D: IP 65 voorpaneel
Toetsen en pakking geïntegreerd in front
EKC 302D: IP 20

EU Low Voltage Directive en EMC eisen in
overeenstemming met CE-markering
EKC 202D: UL-approved volgens UL 60730
LVD-getest volgens EN 60730-1 en EN 60730-2-9, A1,
A2
EMC-getest volgens EN 61000-6-3 en EN 61000-6-2
en EN 61000-4-(2-6, 8, 11)

Capacitieve belasting

De relais kunnen niet worden gebruikt voor de directe aansluiting van
capacitieve belastingen zoals leds en de aan/uit-regeling van EC-motoren.
Alle belastingen met een schakelende voeding moeten verbonden zijn
met een geschikte contactor of dergelijke.

Danfoss can accept no responsibility for possible errors in catalogues, brochures and other printed material. Danfoss reserves the right to alter its products without notice. This also applies to products
already on order provided that such alternations can be made without subsequential changes being necessary in specifications already agreed.
All trademarks in this material are property of the respecitve companies. Danfoss and Danfoss logotype are trademarks of Danfoss A/S. All rights reserved.

24 Handleiding RS8EE510 © Danfoss 2016-10 EKC 202D / EKC 302D

ADAP-KOOL®
