Danfoss EFET 530, EFET 531, EFET 532 Operating guide [nl]

EFET 530, 531 en 532 Installatieaanwijzing
NL
1
Inhoud
Toepassingen en functies ............................................................ 3
Instelling maximale vloertemperatuur ...................................4
Installatieaanwijzing ................................................................... 6
Plaatsing van EFET 530, 531 en 532 ........................................ 7
Aansluitschema’s voor EFET 530, 531 en 532 .........................8
Problemen oplossen .............................................................. 9-10
Technische speci caties voor EFET 530, 531 en 532 ........... 11
De Danfoss-garantie Danfoss-garantiecerti caat ............... 12
Danfoss-garantiecerti caat ...................................................... 13
De installatie mag uitsluitend door een erkend elektric­ien worden verricht.
2
1. Toepassingen en functies
De serie EFET 530 is een lijn van elektronische thermostat­en gebruikt voor de regeling van vloerverwarming.
De EFET 530 wordt gebruikt voor de regeling van vloer­temperatuur. De thermostaat is voorzien van een vloersen­sor voor de regeling van de gewenste vloertemperatuur.
De EFET 531 wordt gebruikt voor de regeling van ruimtever­warming. De thermostaat is voorzien van een ingebouwde ruimtesensor voor de regeling van de gewenste ruimtetem­peratuurs.
De EFET 532 wordt gebruikt voor ruimteverwarming. De thermostaat is voorzien van een ingebouwde ruimtesensor en een externe vloerbegrenzingssensor. De ruimtesensor wordt gebruikt voor de regeling van de temperatuur van de ruimte. De vloerbegrenzingssensor wordt gebruikt voor maximaalbegrenzing van de temperatuur in houten en andere warmtegevoelige vloeren.
Max.
Min.
3
2. Instelling maximale vloertemperatuur
De maximale vloertemperatuur wordt in de fabriek ingesteld op 35°C voor een veilige kabeltemperatuur.
De geldende bouwvoorschri en moeten worden nagevolgd als de vooraf ingestelde maximum-temper­atuur wordt gewijzigd. U kunt/moet de maximum vloertemperatuur op de EFET 532 wijzigen door het voordeksel te verwijderen en met een schroevendraaier de verzonken temperatu­urdraaiknop in de linker bovenhoek te verdraaien naar een stand tussen de 20 en 50°C De maximale vloertemperatuur wordt in de fabriek ingesteld op 35°C voor een veilige kabeltemperatuur.
Voor houten vloerconstructies adviseert Danfoss een bovenbegrenzing van de temperatuur op 27°C.
Instelling maximale vloertemperatuur voor andere vloerconstructies:
Tegels op spaanplaat 30°C
Vloerbedekking/vinyl op spaanplaat 35°C
Houten vloeren (parket, planken enz.) 27°C
Overige (beton enz.) 45°C
1 = 9°C, 2 = 18°C, 3 = 27°C, 4 = 36°C, 5 = 45°C
4
3. Lichtindicaties (lampje)
devireg550
Boven de tweepolige veiligheidsschakelaar van de EFET 530-serie is een lampje aangebracht (zie illustratie).
20
15
Lampje
Het lampje kan vier toestanden aanduiden:
• Geen licht betekent dat het systeem is uitgeschakeld.
• Rood licht betekent dat het systeem aan het ver warmen is.
• Groen licht betekent dat het systeem niet aan het verwarmen is.
• Knipperend groen licht betekent dat er iets mis is met de vloersensor (geldt alleen voor 530 en 532). Zie het hoofdstuk over “Problemen oplossen” voor nadere toelichtingen.
25
30
35
devireg™550
Wordt gebruikt om de thermostaat in de vorstbescherm­ingsstand te plaatsen, d.w.z. dat de ruimte/vloertemper­atuur (a ankelijk van het type thermostaat) te allen tijde op 5°C wordt gehouden.
5
4. Installatieaanwijzing
Bij installatie van een thermostaat uit de EFET 530-serie moet u eerst het voordeksel verwijderen.
Voor verwijdering van het voordeksel drukt u zachtjes op de vrijgavelippen in de luchtsleuven aan weerszijden en trekt u vervolgens het frontje eraf.
De instelpuntdraaiknop hoe niet te worden verwijderd.
3
4
2
1
5
6
2
4
3
5
3
4
2
5
6
3
2
4
5
6
4
3
2
4
5
5
6
6
6
5. Plaatsing van EFET 530, 531 en 532
Installatiehoogte, gewoonlijk tussen 80-150 cm wanneer EFET 531/532 wordt gebruikt.
In een vochtige ruimte moet hij worden geïnstalleerd op een e en op­pervlak, volgens de geldende normen bouwvoorschri en
Op minstens 50 cm afstand van ramen/deuren die soms open blijven staan.
Niet op een wand waar direct zonlicht op valt.
Niet op een buitenmuur.
7
6. Aansluitschema’s voor EFET 530, 531 en 532
EFET 530
EFET 531
EFET 532
Max.Load
15 A
NL
N
L
N
LOAD
LOAD
Max.Load
15 A
NL
N
L
N
LOAD
LOAD
Max.Load
15 A
NL
N
L
N
LOAD
LOAD
CTN
NC
L
NTC
5-45°C
NC = geen aansluiting
NCNCNC
L
5-35°C
NC = geen aansluiting
C TN
NC
L
NTC
20-50°C
5-35°C
8
NC = geen aansluiting
7. Problemen oplossen
Werkingscontrole
Als de verwarming niet wordt ingeschakeld als u de ther­mostaat activeert, controleer dan de aardlekschakelaar en veiligheidsvoorzieningen alvorens een erkend elektricien in te schakelen.
Storing: geen warmte
1) Algemeen Controleer in de eerste plaats of alle op de thermostaat aangesloten kabels goed zijn geïnstalleerd, waarbij u kijkt of elke op de thermostaat aangesloten draad goed contact maakt met de schroefaansluitklem die zich op de ther­mostaat bevindt.
2) Netspanning (aansluitklem 1 en 3) Meet de ingeschakelde voedingsspanning op aansluitklem 1 en 3. De meting moet binnen het speci catiebereik vallen conform de technische speci caties. Is dat niet het geval, controleer dan de hoofdzekering.
3)  ermostaatuitgang (aansluitklem 2 en 4) Meet de spanning op aansluitklem 2 en 4, (geactiveerde thermostaat, rood licht). De meetwaarde moet gelijk zijn als de eerder op aansluitklem 1 en 3 verkregen waarde. Als de waarde in orde is, gaat u door naar de volgende stap. Zo niet, vervangt u de thermostaat.
4) Verwarmingskabel (aansluitklem 2 en 4) Koppel de verwarmingskabel los van aansluitklem 2 en 4 op de thermostaat. Meet de weerstand in de verwarmingskabel met een ohm­meter. Nu kunt u het geïnstalleerde wattage berekenen aan
9

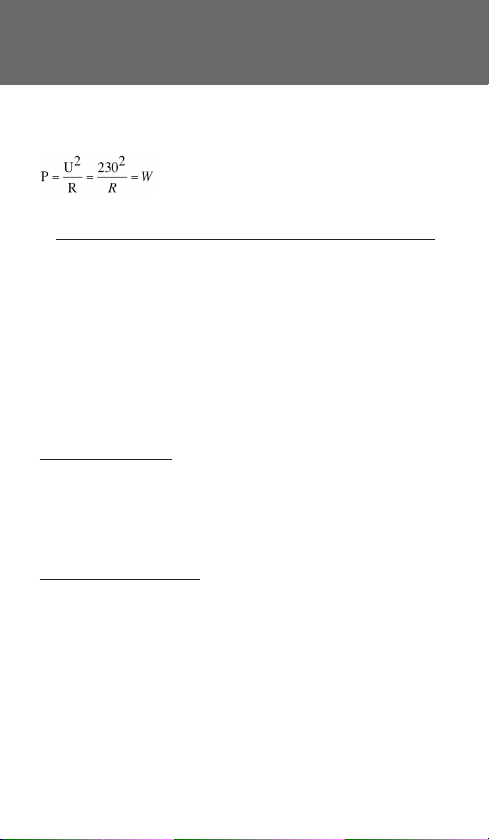

de hand van de onderstaande formule:
5) Externe sensoringang: NTC (alleen voor EFET 530 en 532) Koppel de externe NTC-sensor los van aansluitklem 5 en 6 op de thermostaat. Sluit een ohmmeter aan op de NTC-sensordraad en meet de ohmwaarde (zie de tabel op bladzijde 16 voor de juiste ohmwaarde). De meetwaarde moet binnen het speci catiebereik vallen conform de technische speci caties. Is dat niet het geval, vervang dan de NTC-sensor.
Storing: constante warmte
Relais constant aan Meet de spanning op aansluitklem 2 en 4, (niet-geactiveerde thermostaat, geen licht, groen licht of knipperend groen licht). Er mag geen spanning aanwezig zijn op aansluitklem 2 en 4. Als u wel spanning aantre , vervangt u de thermostaat.
Verbreking vloersensor Als zich een loskoppeling van de externe sensor (NTC) voor­doet, wordt de thermostaat constant uitgeschakeld (vanwege de sensorverbreking knippert het lampje groen). Koppel de externe NTC-sensor los van de NTC- aansluitk­lemmen op de thermostaat. Sluit een ohmmeter aan op de NTC-sensordraad en meet de ohmwaarde. De meetwaarde moet binnen het speci catiebereik vallen conform de technische speci caties. Is dat niet het geval, vervang dan de NTC-sensor.
10
8. Technische speci caties voor EFET 530, 531 en 532
Bedrijfsspanning 180-250 VAC, 50/60 Hz
Stroomverbruik Max. 0.25W
Relais
weerstandsbelasting
inductieve belasting
Sensormodule NTC 15 kOhm bij 25°C
Detectiewaarden sensor:
• 0°C
• 20°C
• 50°C
Hysteresis +/- 0.2°C
Omgevingstemperatuur -10° tot +30°C
Vorstbescherming 5°C
Temperatuurbereik:
• 530
• 531
• 532
Bewaking sensordefecten
IP-klasse 31
Afmetingen 85 mm x 85 mm
230V ~ 15A cos φ = 0.3 Max. 4A
42 kOhm 18 kOhm 6 kOhm
5-45°C 5-35°C 5-35°C, bereik vloertempera­atuurbegrenzer: 20-50°C
De thermostaat hee een ingebouwd bewakingscircuit waardoor de verwarming wordt uitgeschakeld als de sensor wordt losgekoppeld of kortgesloten.
11
De Danfoss-garantie Danfoss­garantiecerti caat
U hebt een Danfoss-verwarmingssysteem aangescha dat vast en zeker zal bijdragen aan het comfort en de zuinigheid van uw huis. Danfoss biedt een complete verwarmingsoplossing met Danfoss verwarmingskabels of Danfoss-verwarmingsmatten, EFET-thermostaten en Danfoss-bevestigingsstrips. Mocht u tegen alle verwachtingen in toch problemen ondervinden met uw Danfoss-verwarmingssysteem, dan zult u bemerken dat Danfoss, dat in Denemarken producten fabriceert die overal in de Europese Unie worden verkocht, onderworpen is aan de standaardvoorschri en met betrekking tot productaansprakeli­jkheid zoals vermeld in EU-richtlijn 85/374/EEG en tevens aan alle toepasselijke wetgeving in de verschillende landen, onder de volgende voorwaarden: Danfoss biedt een garantie van 10 jaar op alle Danfoss-verwar­mingskabels en Danfoss-verwarmingsmatten, en een garantie van 2 jaar op materiaalgebreken en fabricagefouten op alle andere producten van Danfoss. De garantie is uitsluitend geldig als het GARANTIECERTIFI­CAAT correct en volgens de aanwijzingen is ingevuld, en onder voor­waarde dat de storing is geïnspecteerd door of voorgelegd aan Danfoss of een door Danfoss erkende dealer. Het GARANTIECERTIFICAAT moet zijn ingevuld in het Engels of in de taal van uw land. Danfoss zal eventuele reparaties kosteloos uitvoeren of de klant een nieu­we module aanbieden. Reparaties worden uitgevoerd zonder dat de klant hiervoor verdere kosten worden berekend. In het geval van een defecte EFET-thermostaat behoudt Danfoss zich het recht voor om de module gratis en zonder onredelijke vertraging voor de klant te repareren. De Danfoss-garantie gee geen dekking voor installaties die zijn verricht door niet-erkende elektriciens, storingen die voortvloeien uit oneigenlijk gebruik door andere leveranciers, schade veroorzaakt door derden, een onjuiste installatie of gevolgschade. Alle werkzaamheden zullen volledig in rekening worden gebracht indien Danfoss wordt gevraagd om defec­ten te inspecteren of te verhelpen die zijn ontstaan als gevolg van een van de bovengenoemde redenen. De Danfoss-garantie geldt niet voor apparatuur die niet volledig is a etaald. Danfoss zal te allen tijde een snel, doeltre end en eerlijk antwoord geven op alle vragen en redelijke verzoeken van onze klanten. De bovenstaande garantie geldt enkel voor de productaansprakelijkheid; aankopen zijn onderhevig aan de landelijke wetgeving.
12
Danfoss-garantiecerti caat
Garantiecertificaat
De Danfoss-garantie wordt verstrekt aan:
Naam:
Adres:
Postcode:
Om de Danfoss-garantie te verkrijgen moet het onderstaande gedeelte
zorgvuldig worden ingevuld. Zie de voorgaande bladzijde voor
Installatie door:
Type thermostaat:
Stempel leverancier:
Danfoss B.V. P.O. Box 218 • NL • 3115 HM Schiedam Telefoon + 31 10 249 2000 Fax + 31 10 249 2001
overige voorwaarden.
Telefoonnummer:
Let op!
Installatiedatum:
Productiecode:
13
Artikel: 088L0395 Versie: 01.02
