Danfoss EC-LTS1200-410 User guide [de]

Benutzerhandbuch
Flüssigkeitsgekühlte Heavy Duty­Spuleneinheit
EC-LTS1200-410
www.danfoss.com
EC-LTS1200-410
Änderungshistorie Änderungstabelle
Datum Geändert Überarbeitet
Juli 2021 Aktualisiertes Benutzerhandbuch 0201
2 | © Danfoss | Juli 2021 BC355449988603de-000201
EC-LTS1200-410

Inhalt

Allgemeine Informationen
Vorgesehener Verwendungszweck dieses Benutzerhandbuchs....................................................................................4
Namenskonvention des Produkts..............................................................................................................................................4
Einhaltung geltender Normen.....................................................................................................................................................4
Garantie................................................................................................................................................................................................5
Begriffe und Abkürzungen............................................................................................................................................................5
Verantwortung des Herstellers....................................................................................................................................................6
Sicherheitshinweise
Allgemeine Sicherheitserklärung............................................................................................................................................... 7
Signalwörter bei Sicherheitshinweisen....................................................................................................................................7
Sicherheitssymbole..........................................................................................................................................................................7
Persönliche Schutzausrüstung.................................................................................................................................................... 8
Schutzvorrichtungen...................................................................................................................................................................... 9
Elektromagnetische Verträglichkeit (EMV)..............................................................................................................................9
Installationssicherheit.....................................................................................................................................................................9
Betriebssicherheit.......................................................................................................................................................................... 11
Produktübersicht
Bestimmungsgemäße Verwendung des elektrischen Geräts....................................................................................... 14
Einführung in das System........................................................................................................................................................... 15
Kühlung............................................................................................................................................................................................. 15
Typenschild......................................................................................................................................................................................15
Anzugsmomente............................................................................................................................................................................17
Transport und Lagerung
Transport...........................................................................................................................................................................................18
Erhalt und Auspacken.................................................................................................................................................................. 18
Anheben............................................................................................................................................................................................18
Handhabung....................................................................................................................................................................................20
Lagerung...........................................................................................................................................................................................20
Installation
Erforderliche Werkzeuge.............................................................................................................................................................22
Mechanische Installation.............................................................................................................................................................22
Zulässige Montageposition.................................................................................................................................................. 22
Installationsanleitung............................................................................................................................................................. 23
Kühlmittelanschlüsse.............................................................................................................................................................. 24
Empfohlene Kühlmittel.......................................................................................................................................................... 25
Elektrische Installation................................................................................................................................................................. 25
Elektrische Anschlüsse............................................................................................................................................................25
Erdung.......................................................................................................................................................................................... 26
Montage der Kabelverschraubungen und Netzanschluss........................................................................................ 27
Verdrahtung............................................................................................................................................................................... 34
Hochspannungsanschlüsse.................................................................................................................................................. 34
Niederspannungsanschlüsse............................................................................................................................................... 35
Betrieb
Betriebsbedingungen.................................................................................................................................................................. 37
Zustandsüberwachung während des Betriebs................................................................................................................... 37
Wartung
Regelmäßige Wartung................................................................................................................................................................. 38
Wartung des Kühlsystems.......................................................................................................................................................... 39
Reinigung..........................................................................................................................................................................................39
Demontage und Entsorgung des elektrischen Geräts Fehlersuche und -behebung Kundendienst
Servicerichtlinie.............................................................................................................................................................................. 44
Ersatzteile..........................................................................................................................................................................................44
©
Danfoss | Juli 2021 BC355449988603de-000201 | 3
EC-LTS1200-410

Allgemeine Informationen

Vorgesehener Verwendungszweck dieses Benutzerhandbuchs

Dieses Benutzerhandbuch enthält Anweisungen für die Installation, den Betrieb und die Wartung der flüssigkeitsgekühlten Heavy Duty-Spuleneinheit EC-LTS1200-410.
Dieses Benutzerhandbuch enthält Anweisungen für die sichere und ordnungsgemäße Handhabung, Installation und Wartung des genannten elektrischen Geräts. Personen, die für die Installation oder Wartung des elektrischen Geräts oder der daran angeschlossenen Geräte verantwortlich sind, sind gehalten, diese Anweisungen sorgfältig zu lesen.
Alle Sicherheitswarnungen und Anweisungen in diesem Benutzerhandbuch sind zu befolgen, um Personen- oder Sachschäden zu vermeiden. Nur qualifiziertes und autorisiertes Personal, das mit den Arbeitsschutzanforderungen und den nationalen Gesetzten vertraut ist, darf das Gerät handhaben, installieren und warten.
Dieses Benutzerhandbuch ist zur zukünftigen Einsichtnahme während Installation, Betrieb oder Wartung aufzubewahren.
Die Abbildungen in diesem Benutzerhandbuch dienen nur als Beispiele. Die Abbildungen in diesem Benutzerhandbuch geben möglicherweise nicht alle Systemfunktionen wieder.

Namenskonvention des Produkts

In diesem Benutzerhandbuch wird die äußere Induktivitätseinheit EC-LTS als elektrisches Gerät bezeichnet.
Die Bezugnahme auf Typencodes von elektrischen Geräten und Optionen basiert auf folgenden Konventionen zur Produktbenennung:
EC-LTS1200-XXX

Einhaltung geltender Normen

Teil des Namens Erläuterung
EC Elektrischer Umrichter LTS1200 Typencode Teil 1 XXX Typencode Teil 2
Die Optionen sind in der nachstehenden Tabelle aufgeführt. Standardoptionen sind mit einem Stern (*) gekennzeichnet.
EC-LTS1200-410 Optionen
Variante Code Beschreibung Zusätzliche Informationen
Kabelverschraubungen * Keine Kabelverschraubungen Keine Kabelverschraubungen oder Stecker
+CG1 M25/M32-
Kabelverschraubungen
Schiffszulassung * Keine Schiffszulassung
+CL1 ABS – American Bureau of Shipping +CL2 BV – Bureau Veritas +CL3 DNV +CL4 LR – Lloyd’s Register +CL5 RINA
3x M25-Kabelverschraubungen, 3x M32­Kabelverschraubungen und 2x M32-Stecker im Lieferumfang
Das elektrische Gerät wurde in Übereinstimmung mit den einschlägigen Teilen der folgenden Richtlinien und den Anforderungen der folgenden Normen entwickelt:
4 | © Danfoss | Juli 2021 BC355449988603de-000201
EC-LTS1200-410
Allgemeine Informationen

Garantie

Geltende Richtlinien und Normen
Richtlinien/Normen Erläuterung
Niederspannungsrichtlinie 2014/35/EU
Die Richtlinie über die elektromagnetische Verträglichkeit (EMV) 2014/30/EU
IEC/EN 61800-5-1: 2007 Elektrische Leistungsantriebssysteme mit einstellbarer Drehzahl – Teil 5-1:
EN 13766-1:2018 Baumaschinen. Elektromagnetische Verträglichkeit von Maschinen mit
UN-Regelung Nr. 10 Revision 4 und Revision 5
Als elektrische Geräte werden alle Geräte bezeichnet, die für die Verwendung bei einer Nennspannung zwischen 50 und 1000 V Wechselstrom vorgesehen sind.
Durch die EMV-Richtlinie wird sichergestellt, dass elektrische und elektronische Geräte keine elektromagnetischen Störungen verursachen oder gegenüber derartigen Störungen empfindlich sind.
Sicherheitsanforderungen – elektrisch, thermisch und energiebezogen.
internem elektrischen Bordnetz. Einheitliche Bedingungen für die Genehmigung der Fahrzeuge hinsichtlich
der elektromagnetischen Verträglichkeit.
Danfoss gewährt für die eigenen Produkte eine Garantie bei Mängeln, die auf Herstellungs- oder Materialfehler zurückzuführen sind. Diese Garantie gilt über einen Zeitraum von zwölf (12) Monaten ab Inbetriebnahme oder von achtzehn (18) Monaten ab Lieferung (Incoterms-EXW), je nachdem, was zuerst eintritt.
Damit die Garantie gültig ist, muss der Kunde die Anforderungen dieses und aller damit verbundenen Dokumente erfüllen, insbesondere die Anforderungen der Dokumente zur Installation und Wartung des Produkts, sowie die anwendbaren Normen und Vorschriften im jeweiligen Land.
Die Garantie gilt nicht für Mängel, die aufgrund von falscher Anwendung oder Nachlässigkeit bei Verwendung, Betrieb und/oder Installation der Geräte oder aufgrund unterlassener vorbeugender Wartungsmaßnahmen auftreten, ebenso wenig für Mängel infolge externer Faktoren oder Zubehör und Bauteilen, die nicht von Danfoss geliefert/empfohlen werden.
Die Garantie gilt nicht, wenn der Kunde auf eigene Verantwortung Reparaturen und/oder Veränderungen an der Ausrüstung vornimmt, ohne vorab die Genehmigung von Danfoss einzuholen.

Begriffe und Abkürzungen

Folgende Symbole, Begriffe und Abkürzungen werden möglicherweise in diesem Benutzerhandbuch verwendet.
Begriff/Abkürzung Erläuterung
AC Wechselstrom DC Gleichstrom MCB Miniature Circuit Breakers (Miniaturtrennschalter) EMV Elektromagnetische Verträglichkeit EMI EMV-Störungen
Symbol Variabel Einheit
U
DC
U
ac
I
n
P
n
f
in/out
f
switch
I
peak
©
Danfoss | Juli 2021 BC355449988603de-000201 | 5
DC-Zwischenkreisspannung V Wechselstrom-Ausgangsspannung V Nennstrom A Nennleistung kW Eingangs-/Ausgangsfrequenz Hz Taktfrequenz kHz Überstromgrenze A
eff
EC-LTS1200-410
Allgemeine Informationen

Verantwortung des Herstellers

Symbol Variabel Einheit
Q
c
T
c
T
amb
GND Elektrische Erdanschlüsse R Widerstand Ω
Nenndurchfluss Kühlflüssigkeit l/min Nenn-Eingangstemperatur
Kühlflüssigkeit Nennwert der
Umgebungstemperatur
°C
°C
Danfoss ist nur dann für die Sicherheit, Zuverlässigkeit und Leistung der elektrischen Maschine verantwortlich, wenn:
Handhabung, Montage, Installation, Betrieb und Wartung durch qualifiziertes und autorisiertes
Servicepersonal erfolgen; die Installation der Anlage den Anforderungen der geltenden Vorgaben entspricht;
die elektrische Maschine in Übereinstimmung mit den Anweisungen in diesem Handbuch verwendet
wird; das elektrische Gerät in Übereinstimmung mit den Anweisungen in diesem Benutzerhandbuch
installiert, gewartet und instand gehalten wird.
6 | © Danfoss | Juli 2021 BC355449988603de-000201
EC-LTS1200-410

Sicherheitshinweise

Allgemeine Sicherheitserklärung

Das elektrische Gerät ist für die Verwendung als Komponente in industriell und gewerblich genutzten Anlagen vorgesehen. Das Endprodukt, in das dieses elektrische Gerät eingebaut ist, muss mit allen einschlägigen Bestimmungen übereinstimmen.
Das elektrische Gerät darf nicht in gefährlichen Bereichen eingesetzt werden, sofern es nicht explizit für diese Verwendung vorgesehen wurde.
Das elektrische Gerät ist für die Installation, Verwendung und Wartung durch qualifiziertes Personal vorgesehen, das mit den Arbeitsschutzanforderungen und der nationalen Gesetzgebung vertraut ist. Die Nichtbefolgung dieser Anweisungen kann zum Erlöschen sämtlicher geltenden Garantien führen.
Diese Anweisungen sind einzuhalten, um die Sicherheit und Richtigkeit von Installation, Betrieb und Wartung des elektrischen Geräts sicherzustellen. Personen, die das elektrische Gerät oder daran angeschlossene Geräte installieren, bedienen oder instand halten, sind gehalten, diese Anweisungen sorgfältig zu lesen.
Hochspannung und rotierende Teile können schwere oder tödliche Verletzungen verursachen. Für das in diesem Benutzerhandbuch behandelte elektrische Gerät sind die Sicherheitsmaßnahmen unbedingt einzuhalten, um Personal vor möglichen Verletzungen zu schützen.

Signalwörter bei Sicherheitshinweisen

Signalwörter bei Sicherheitshinweisen weisen auf den Schweregrad einer potenziellen Gefahr hin. GEFAHR kennzeichnet eine gefährliche Situation, die, wenn sie nicht vermieden wird, zu schweren oder
gar tödlichen Verletzungen führen wird. WARNUNG kennzeichnet eine potenziell gefährliche Situation, die zu schweren oder gar tödlichen
Verletzungen führen kann. ACHTUNG kennzeichnet eine potenziell gefährliche Situation, die leichte Verletzungen zur Folge haben
kann. Die Kennzeichnung ACHTUNG kann ebenfalls als Warnung vor unsicheren Verfahren dienen.
HINWEIS kennzeichnet eine potenziell gefährliche Situation, die zu Sachschäden führen kann.

Sicherheitssymbole

Die folgenden Sicherheits- und Informationssymbole werden möglicherweise in diesem Benutzerhandbuch und auf dem elektrischen Gerät verwendet.
Gefahr Dieses Symbol besteht aus einem gelben Hintergrund, einem roten achteckigen Rand und dem schwarzen Text „STOP“. Es weist auf eine gefährliche Situation hin, die zu schweren oder gar tödlichen Verletzungen führt. Handlungen, die durch dieses Symbol gekennzeichnet sind, dürfen nicht ausgeführt werden.
Allgemeine Warnung Dieses Symbol besteht aus einem gelben Hintergrund, einem schwarzen dreieckigen Rand und einem schwarzen Ausrufezeichen. Es weist auf eine allgemein gefährliche Situation hin.
Warnung vor Stromschlag Dieses Symbol besteht aus einem gelben Hintergrund, einem schwarzen dreieckigen Rand und einer schwarzen Pfeilspitze. Es weist auf gefährliche elektrische Spannung hin, die einen Stromschlag verursachen kann.
©
Danfoss | Juli 2021 BC355449988603de-000201 | 7
EC-LTS1200-410
Sicherheitshinweise
Warnung vor heißer Oberfläche Dieses Symbol besteht aus einem gelben Hintergrund, einem schwarzen dreieckigen Rand und schwarzen Wellenlinien. Es weist auf heiße Geräte hin, die Verbrennungen verursachen können. Das Symbol weist auch darauf hin, dass das Gerät so aufgestellt und installiert werden sollte, dass ein Kontakt mit der potenziell heißen Oberfläche nicht möglich ist.
Warnung vor einem magnetischen Feld Dieses Symbol besteht aus einem gelben Hintergrund, einem schwarzen dreieckigen Rand und einem schwarzen Magnetsymbol. Es weist auf ein starkes Magnetfeld hin, das zu Verletzungen oder Sachschäden führen kann.
Gefahrensymbol „Giftig“ Dieses Symbol besteht aus einem gelben Hintergrund, einem schwarzen dreieckigen Rand und einem schwarzen Totenkopf-Symbol. Es weist auf giftige Substanzen hin, die eine Person töten oder verletzen könnten.
Warnung vor elektrischer Spannung – Lesen Sie die Anweisungen im Benutzerhandbuch.
Allgemeine Informationen.

Persönliche Schutzausrüstung

Lesen Sie die Anweisungen in diesem Handbuch.
Um Verletzungen zu vermeiden, ist bei Bedarf während der Handhabung, Installation und Wartung des elektrischen Geräts persönliche Schutzausrüstung zu verwenden.
Schützen Sie bei Arbeiten an der elektrischen Maschine die Augen mittels Sicherheitsbrillen oder -masken. Die Augen können dauerhaft geschädigt werden, wenn Lagerschmiermittel, geschmolzenes Nitrilgummi (radiale Lippendichtung), Glykol- oder Flüssigkeitsspritzer ins Auge eindringen.
Bei Arbeiten am elektrischen Gerät Gehörschutz tragen. Zu laute Geräusche (Schallpegel über 85 dBA) können das Hörvermögen schädigen.
Tragen Sie beim Anheben des elektrischen Geräts einen Kopfschutz, beispielsweise einen Helm! Herabfallende Gegenstände können Kopfverletzungen verursachen.
8 | © Danfoss | Juli 2021 BC355449988603de-000201
EC-LTS1200-410
Sicherheitshinweise

Schutzvorrichtungen

Elektromagnetische Verträglichkeit (EMV)

Tragen Sie bei der Handhabung und Wartung des elektrischen Geräts Schnittschutzhandschuhe! Es besteht die Gefahr von Schnittverletzungen.
Tragen Sie beim Anheben oder Transportieren des elektrischen Geräts Sicherheitsschuhe! Wenn Hebevorrichtungen oder Halterungen versagen, kann es zu Verletzungen der Füße kommen.
Beim Anschluss weiterer Ausrüstung dürfen nur Geräte verbunden werden, die als Teil der Anlage definiert und kompatibel sind.

Installationssicherheit

Magnetische und elektromagnetische Felder, die nahe den stromführenden Leitern und Permanentmagneten in den elektrischen Maschinen erzeugt werden, stellen für Personen mit Herzschrittmachern, Metallimplantaten und Hörgeräten ein Gesundheitsrisiko dar. Personen mit Herzschrittmachern, Metallimplantaten und Hörgeräten müssen einen Arzt konsultieren, bevor sie folgende Bereiche betreten:
Bereiche, in denen elektrische Geräte und Teile betrieben werden
Bereiche, in denen elektrische Geräte mit Permanentmagneten gelagert, montiert, bedient oder repariert werden
Überprüfen Sie bei Bedarf die elektromagnetische Verträglichkeit (EMV) der Anlage.
EMV ist die Abkürzung für elektromagnetische Verträglichkeit. Damit ist gemeint, dass elektrische Geräte ohne Probleme in einer elektromagnetischen Umgebung betrieben werden können. Gleichzeitig dürfen die Geräte keine anderen Produkte oder Systeme innerhalb ihrer Reichweite stören. Dies ist eine gesetzliche Anforderung für alle Geräte, die innerhalb des Europäischen Wirtschaftsraums (EWR) betrieben werden.
Unsere Produkte werden unter Berücksichtigung der hohen EMV-Standards entwickelt. Schließen Sie die Strom- und Masseleitungen gemäß den Anweisungen in dieser Bedienungsanleitung an, um den erforderlichen EMI-Schutz sicherzustellen.
Der Monteur muss sicherstellen, dass die Geräte oder Anlagen, in die das Produkt integriert wird, der EMV-Gesetzgebung des jeweiligen Landes entsprechen. In der Europäischen Union müssen Geräte, in die dieses Produkt integriert werden soll, die Vorgaben der EMV-Richtlinie 2014/30/EU erfüllen.
Nur entsprechend geschultes und qualifiziertes Personal, das mit den einschlägigen Sicherheitsanforderungen vertraut ist, darf das elektrische Gerät installieren. Eine fehlerhafte Installation des elektrischen Geräts kann ein Sicherheitsrisiko darstellen.
©
Danfoss | Juli 2021 BC355449988603de-000201 | 9
EC-LTS1200-410
Sicherheitshinweise
Sicherstellen, dass korrekte Erdverbindungen vorhanden sind. Das elektrische Gerät nicht ohne korrekt angeschlossenen Leiter Schutzerde verwenden. Die Erdungskabel müssen für den maximalen Netzfehlerstrom ausgelegt sein, der normalerweise durch Sicherungen oder Miniaturtrennschalter (MCB) begrenzt wird. Gemäß den örtlich geltenden Vorschriften und Empfehlungen dimensionierte Sicherungen oder MCB sind in die Netzversorgung des elektrischen Geräts zu installieren.
Für das Hochspannungs-DC-System nur (in Bezug auf Typ und Wert) korrekte Schutzsicherungen verwenden.
Es dürfen keine Arbeiten an den Steuerleitungen des elektrischen Geräts durchgeführt werden, während das elektrische Gerät oder die externen Steuerkreise an die Stromversorgung angeschlossen sind.
Die Steuereingangsfunktionen des elektrischen Geräts (zum Beispiel Stopp/Start) müssen in sicherheitskritischen Anwendungen mithilfe von unabhängigem Kanalschutz gesichert werden. Alle Anwendungen, bei denen Fehlfunktionen zu leichten oder lebensgefährlichen Verletzungen führen können, müssen einer Risikobeurteilung mit einer anschließenden Verbesserung des Steuersignalschutzes (falls notwendig) unterzogen werden.
Die automatische Fehler-Quittierfunktion nicht an einem System aktivieren, bei dem sie eine potenziell gefährliche Situation verursachen könnte. Vor der Quittierung eines Fehlers ist die Ursache für diesen Fehler zu ermitteln.
Sicherstellen, dass die Versorgungsspannung den Spezifikationen des elektrischen Geräts entspricht.
Versuchen Sie nicht, das elektrische Gerät zu reparieren. Im Falle eines vermuteten Fehlers oder einer vermuteten Fehlfunktion wenden Sie sich an Danfoss oder ein autorisiertes Service-Center.
Bei der Installation des elektrischen Geräts sicherstellen, dass das Kühlsystem und das verwendete Kühlmittel den Spezifikationen des Herstellers entsprechen. Sicherstellen, dass das Kühlsystem eingeschaltet ist, wenn der Zwischenkreis mit Strom versorgt wird.
Wenn die Steuerleitung in der Nähe des Leistungskabels installiert ist, sicherstellen, dass ein Abstand von mindestens 100 mm eingehalten wird und dass die Überkreuzungen in einem Winkel von 90° erfolgen. Sicherstellen, dass alle Klemmenverbindungen gemäß den Anweisungen angezogen sind.
Das elektrische Gerät darf nicht geöffnet werden (ausgenommen der Deckel der Verteilerbox). Jeder Versuch hat den Verlust des Garantieanspruchs zur Folge.
10 | © Danfoss | Juli 2021 BC355449988603de-000201
EC-LTS1200-410
Sicherheitshinweise
Innerhalb der Europäischen Union müssen sämtliche Maschinen, in denen dieses Produkt eingesetzt wird, mit der Richtlinie 98/37/EG (Sicherheit von Maschinen) übereinstimmen. Der Maschinenhersteller ist insbesondere für den Einbau eines Hauptschalters verantwortlich und muss sicherstellen, dass seine elektrischen Geräte mit EN 60204-1 übereinstimmen.
Bei Arbeiten in der Nähe des elektrischen Geräts angemessene persönliche Schutzausrüstung verwenden.

Betriebssicherheit

Vor der Installation des elektrischen Geräts sind die Anweisungen in diesem Benutzerhandbuch zu lesen.
Das elektrische Gerät nicht ohne ein korrekt ausgelegtes und funktionierendes Kühlsystem verwenden.
Die maximale Betriebstemperatur darf nicht überschritten werden, um dauerhafte Schäden am elektrischen Gerät zu vermeiden.
Die Anforderungen dieses Benutzerhandbuchs und andere entsprechende Anweisungen und Normen sind einzuhalten.
©
Danfoss | Juli 2021 BC355449988603de-000201 | 11
EC-LTS1200-410
Sicherheitshinweise
Berühren Sie das elektrische Gerät nicht während des Betriebs. Die Oberfläche des elektrischen Geräts kann heiß sein.
Dieses elektrische Gerät ist für den professionellen Einsatz in einer festen Installation als Teil eines Stromerzeugungsgeräts oder -systems vorgesehen. Im elektrischen Gerät werden Hochspannung und Hochstrom eingesetzt und das Gerät speichert große Mengen elektrischer Energie. Um Gefahren im Normalbetrieb oder im Fall einer Fehlfunktion des Geräts zu vermeiden, ist genauestens auf die Systemauslegung und Elektroinstallationen zu achten.
Das elektrische Gerät darf nur in Anwendungen eingesetzt werden, für die es vorgesehen ist. Die Nennwerte und Betriebsbedingungen sind auf dem Typenschild angegeben.
12 | © Danfoss | Juli 2021 BC355449988603de-000201
EC-LTS1200-410

Produktübersicht

Vorteile und Funktionsmerkmale des elektrischen Geräts:
Extrem kompakte Bauweise – 410 A.
Hohe Schutzart IP67 – Schutz vor Feuchtigkeit und Staub.
Umgebungstemperatur -40 °C bis 105 °C.
Robustes Design, das starken mechanischen Vibrationen und Erschütterungen standhält.
Insbesondere für hohe zyklische Lasten ausgelegt, die für mobile Heavy-Duty-Arbeitsmaschinen
typisch sind.

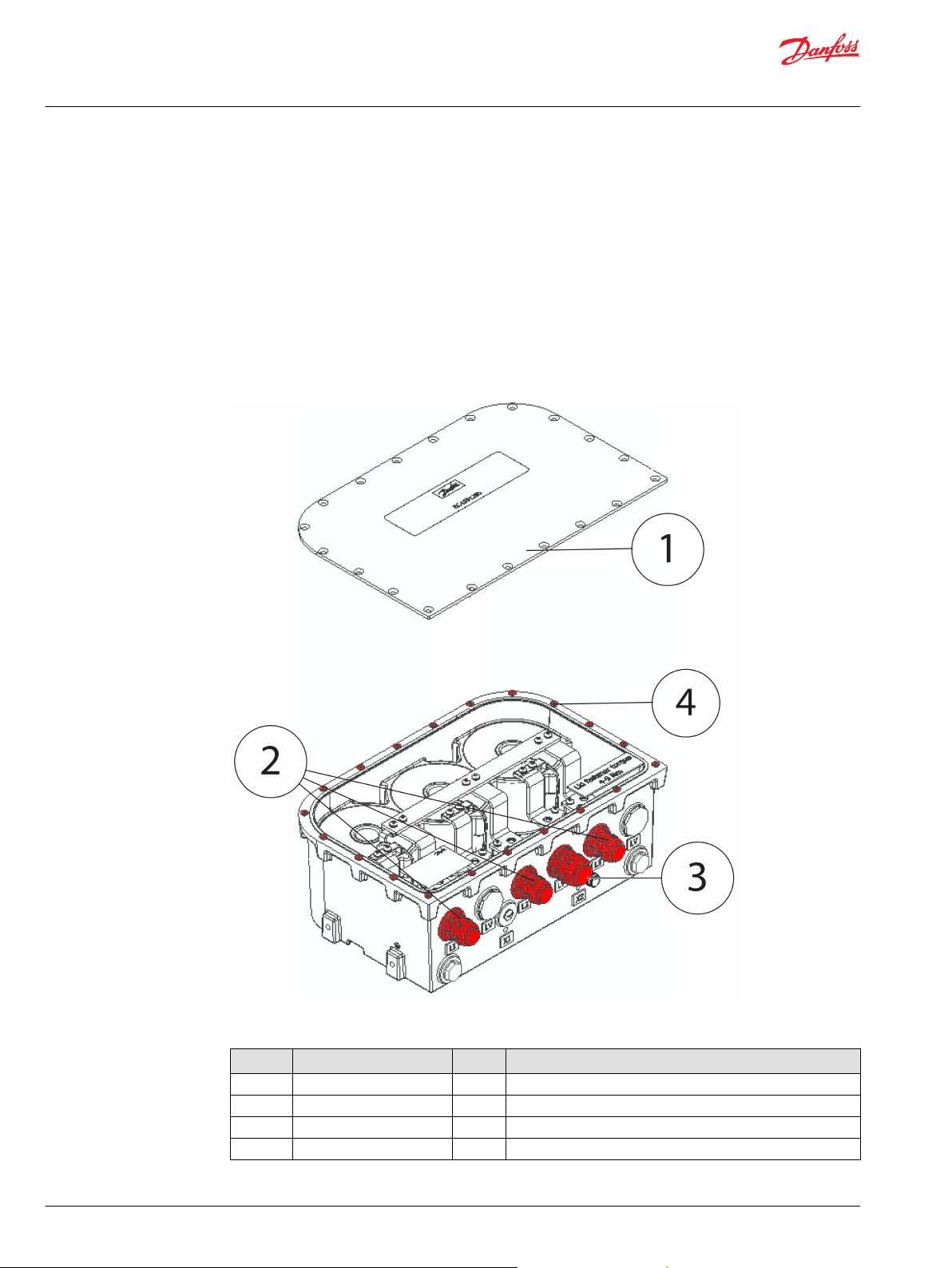

Hauptkomponenten
1 L1-Anschluss 2 L2-Anschluss 3 L3-Anschluss 4 +LV-Anschluss gesteckt (konfigurierbar, siehe Option +CG unten) 5 Anschlüsse für Kühleinlass/-auslass 6 X2-Temperaturmessanschluss 7 +LV-Anschluss Kabelverschraubung (konfigurierbar, siehe Option +CG unten) 8 X1 gesteckt, nicht verwendet 9 M8-Befestigungspunkte, 6 Stk. an den Seiten und 8 Stk. an der Unterseite 10 Verteilerboxdeckel
Die Option +CG1 wird mit einer Auswahl an Kabelverschraubungen und Steckern geliefert. Typische Kabelverschraubungskonfigurationen sind in der nachstehenden Tabelle aufgeführt.
©
Danfoss | Juli 2021 BC355449988603de-000201 | 13
EC-LTS1200-410
Produktübersicht
Typische Kabelverschraubungskonfigurationen für Option +CG1
Anschlüsse Typische Anwendungen für Kabelverschraubungen
Anschluss an DC/DC­Wandler (L1, L2, L3)
Niederspannungsseitiger Plusanschluss (+LV)

Bestimmungsgemäße Verwendung des elektrischen Geräts

Das elektrische Gerät ist nur für die Verwendung durch Fachkräfte vorgesehen. Installation, Betrieb und Wartung des elektrischen Geräts ist nur durch qualifiziertes Personal und Fachkräfte vorzunehmen.
Das elektrische Gerät ist für eine feste Installation als Teil eines Stromerzeugungsgeräts oder
-systems vorgesehen.
Kabelverschraubungen 3xM25
1 x M32­Kabelverschraubung, 2 x M32-Stecker
Kabelverschraubungen 3xM25
2 x M32­Kabelverschraubungen, 1 x M32-Stecker
Kabelverschraubungen 3xM25
3 x M32­Kabelverschraubungen, keine Stecker
Typische Anwendungen für das elektrische Gerät sind:
Systemkomponente, die für eine gemeinsame Nutzung mit dem DC/DC-Umrichter EC-C1200-450
ausgelegt wurde und zur Übertragung von Energie zwischen zwei verschiedenen Spannungsniveaus dient.
Anwendungsbeispiel
DC/DC-Frequenzumrichter EC-C1200 in Kombination mit der EC-LTS-Einheit. LV+ und LV- können z. B. an Batterie und DC+ und DC- an Zwischenkreis angeschlossen werden. EC-C1200 würde dann das Entladen und Laden der Batterie steuern.
Unzulässige Verwendung des elektrischen Geräts
Es ist verboten, die Maschine in folgender Weise zu nutzen, zu handhaben und zu warten (einschließlich, aber nicht beschränkt auf):
Nutzung des elektrischen Geräts zu anderen Zwecken als in diesem Benutzerhandbuch beschrieben.
Missachten der Bestimmungen des Benutzerhandbuchs, der Sicherheitshinweise und des
Typenschilds des elektrischen Geräts. Verwendung, Anpassung oder Wartung des elektrischen Geräts ohne vorheriges Lesen des
Benutzerhandbuchs. Überschreitung der festgelegten Grenzwerte während des Betriebs.
Verwenden von Nicht-Originalersatzteilen oder falschen Materialien, die im Laufe der Zeit zu
Korrosionsproblemen und mechanischen Ausfällen führen. Betrieb und Wartung des elektrischen Geräts ohne geeignete persönliche Schutzausrüstung.
14 | © Danfoss | Juli 2021 BC355449988603de-000201
EC-LTS1200-410
Produktübersicht
Verwendung des elektrischen Geräts zur Unterstützung anderer Konstruktionen oder indirekter
Bewegungen. Verursachen von Stoßkräften auf das elektrische Gerät (z. B. Stoßen, Hämmern oder Fallenlassen von
Objekten). Betrieb des elektrischen Geräts mit anderen Elektroanschlüssen als im Benutzerhandbuch festgelegt.
Betrieb des elektrischen Geräts mit unzureichend befestigten Anschlüssen oder
Kabelverschraubungen. Betrieb des elektrischen Geräts mit Leistungskabeln, die nicht gemäß den Anweisungen verlegt
wurden. Betrieb des elektrischen Geräts ohne ein korrekt ausgelegtes und funktionierendes Kühlsystem.
Zugriff auf die Verteilerbox(en) des elektrischen Geräts, Durchführung von Wartungs- oder
Anpassungsarbeiten ohne Sicherstellung, dass das Gerät von der Stromversorgung getrennt und das elektrische Gerät gemäß dem Benutzerhandbuch entladen ist.
Anheben des elektrischen Geräts mit zusätzlich angebrachter Last.
Verwendung des elektrischen Geräts in einer explosionsgefährdeten Umgebung.
Zulassen, dass Schmutz oder Flüssigkeiten in das elektrische Gerät oder die Verteilerbox eindringt.
Verwendung von Kabeln, die dem Maximalstrom des elektrischen Geräts nicht standhalten können.
Verwendung von verschmutzten Kabelschuhen oder defekten Werkzeugen.
Anschluss der Leistungskabel mit einem Luftspalt von weniger als 10 mm zwischen dem Kabelschuh
und einer anderen Metallkonstruktion (einschließlich der Umflechtung des Kabels). Lagerung des elektrischen Geräts entgegen den in diesem Benutzerhandbuch enthaltenen
Vorgaben, z. B. im Außenbereich unter feuchten oder staubigen Bedingungen. Lagerung des elektrischen Geräts ohne eine ordnungsgemäße Stützung, die verhindert, dass es
umstürzt und herunterfällt.

Einführung in das System

Kühlung

Typenschild

Produktspezifische und aktuelle Informationen sind den Produktdatenblättern auf https://
www.danfoss.com/ zu entnehmen.
Kühlsystemanforderungen
Kühlsystemeigenschaften Spezifikation
Kühlungsart Flüssigkeitskühlung Kühlmitteltyp Wasser oder Wasser-Glykol-Gemisch (Glykol max. 50 %) Kühlmitteltemperatur -40 ° bis +65 °C Minimaler Kühlmitteldurchfluss 10 l/min Maximaler Betriebsdruck 2 bar Druckabfall 40 mbar bei 10 l/min (+25 °C Kühlmittel)
Detaillierte Informationen und Spezifikationen sind den Produktdatenblättern auf https://
www.danfoss.com/ zu entnehmen. Die Nennwerte sind dem Typenschild zu entnehmen.
Jedes elektrische Gerät hat ein Typenschild, das sich auf der Oberseite des elektrischen Geräts befindet. Das Typenschild enthält den Nennwert und die Identifikationsmerkmale des Geräts. In der nachstehenden Abbildung ist ein Beispiel für ein Typenschild dargestellt. Die Nennwerte in der Abbildung dienen nur der Veranschaulichung. Genaue Informationen sind dem Typenschild auf dem elektrischen Gerät und Produktdatenblättern auf https://www.danfoss.com/ zu entnehmen.
©
Danfoss | Juli 2021 BC355449988603de-000201 | 15
EC-LTS1200-410
Produktübersicht
Beispiel für ein Typenschild
Felder auf dem Typenschild
Feld Erläuterung Einheit
1 Produktfamilie elektrisches Gerät 2 Typencode des elektrischen Geräts einschließlich möglicher Optionen Seriennr. Seriennummer n ph Phasenzahl U nom Nennspannung V U range Spannungsbereich V f1 Frequenz Hz I nom Nennstrom A P nom Nennleistung VA Manuf. Arbeit Betriebsart Kühlung Kühlungsart T
C
Q
C
IP-Schutzart Gehäuse-Schutzart gemäß IEC60034-5 Masse Gesamtgewicht des elektrischen Geräts T
amb
T
storage
Max. Druck Maximaler Druck Kühlmittel
Herstellungsjahr
Kühlmitteltemperatur °C Kühlmitteldurchfluss l/min
kg Umgebungstemperaturgrenzen Lagertemperaturgrenzen °C
°C
bar
Das Typenschild und die hier angegebenen Werte sind möglicherweise nicht für jedes elektrische Gerät relevant.
16 | © Danfoss | Juli 2021 BC355449988603de-000201
EC-LTS1200-410
Produktübersicht

Anzugsmomente

Für einen korrekten und sicheren Betrieb ist es notwendig, die für die Schrauben am elektrischen Gerät angegebenen Anzugsmomente zu verwenden. Die im elektrischen Gerät verwendeten Anzugsmomente (Vorspannkraft Schraube) sind in der nachstehenden Tabelle angegeben.
Die Toleranz des Anzugsmoments beträgt +/- 5 % des angegebenen Anzugsmoments.
Anzugsmomente
Anschluss Drehmoment-
Befestigungsschrauben elektrisches Gerät, M8 20 Nm Befestigungsschrauben Deckel Verteilerbox (Leistungsklemmenabdeckung) 4 Nm Befestigungsschrauben Kabelschuh 15 Nm Befestigungsschrauben Erdungskabel, M8 20 Nm Kabelverschraubung (vom Rahmen der Kabelverschraubung anziehen) 15 Nm
©
Danfoss | Juli 2021 BC355449988603de-000201 | 17
EC-LTS1200-410

Transport und Lagerung

Transport

Elektrisches Gerät während des Transports nicht mit zusätzlichem Gewicht belasten.
Das Gewicht des elektrischen Geräts ist den Produktdatenblättern auf https://
www.danfoss.com/ zu entnehmen.
Das elektrische Gerät wird in einwandfreiem Zustand versendet. Unsere Produkte werden geprüft und ordnungsgemäß verpackt, um Schäden durch normale Handhabung während des Transports zu verhindern. Die Transportbedingungen müssen den Produktspezifikationen entsprechen; jegliche Erschütterungen sind zu vermeiden.
Kabel- und Kühlungsanschlüsse vor dem Transport mit Blindstopfen verschließen und versiegeln.

Erhalt und Auspacken

Anheben

Prüfen Sie das elektrische Gerät und das Paket sofort nach Erhalt. Stellen Sie sicher, dass die Typenschilddaten im Anschreiben mit der Bestellung übereinstimmen. Alle externen Schäden auf dem Paket oder dem elektrischen Gerät sind zu fotografieren und unverzüglich an Danfoss zu melden.
Verwenden Sie korrekte, ausreichend dimensionierte Hebevorrichtungen und prüfen Sie diese vor dem Anheben.
Elektrisches Gerät während des Anhebens nicht mit zusätzlichem Gewicht belasten.
Verwenden Sie die richtigen Hebegurte. Achten Sie beim Anheben auf die richtige Position und den richtigen Winkel. Der maximal zulässige Bereich der Hebewinkel geht aus den Hebeabbildungen hervor. Sicherstellen, dass die Hebeschlingen korrekt verlegt sind, damit sie an keinem der Signalsteckverbinder Momente verursachen.
Informationen zum Gewicht sind Typenschild und Datenblättern zu entnehmen.
Das elektrische Gerät nur mithilfe korrekter Hebeösen anheben. Siehe Hebeabbildungen in diesem Kapitel.
18 | © Danfoss | Juli 2021 BC355449988603de-000201
EC-LTS1200-410
Transport und Lagerung
Es dürfen keine Personen den Bereich unter angehobenen Lasten betreten.
Das Gewicht des elektrischen Geräts beträgt weniger als 25 kg, sodass es in den meisten Fällen von Hand angehoben werden kann. Wenn das elektrische Gerät mit einer Hebevorrichtung angehoben werden muss, zwei Hebeösen in die Montagebohrungen mit Gewinde einsetzen und von ihnen aus anheben. Die lokalen Vorschriften und Empfehlungen einhalten.
Korrekter Hebevorgang und unzulässiger Hebevorgang
Horizontales Anheben
Maximal zulässige Hebewinkel
©
Danfoss | Juli 2021 BC355449988603de-000201 | 19
EC-LTS1200-410
Transport und Lagerung
Horizontales Anheben

Handhabung

Lagerung

1. Hebeöse M8, DIN580.
Heben Sie das elektrische Gerät beim Drehen oder Anheben leicht in die Luft, um Schäden am Rahmen oder anderen Teilen des elektrischen Geräts zu vermeiden.
Obwohl das elektrische Gerät für den Betrieb in rauen und anspruchsvollen Umgebungen ausgelegt ist, ist jegliche unsachgemäße Verwendung oder falsche Handhabung des elektrischen Geräts verboten, um spätere Fehlfunktionen zu vermeiden.
Wenn das Gerät demontiert, gelagert und für die Lieferung verpackt wird, prüfen Sie, dass keine Spannung anliegt, und schließen Sie dann einen Kurzschlussdraht an die Leiterschienen an, um Ladungsbildung zu verhindern.
Elektrisches Gerät während der Lagerung nicht mit zusätzlichem Gewicht belasten.
Das elektrische Gerät stets in einem geschlossenen Raum mit einer Lagertemperatur von vorzugsweise über -20 °C und bei einer relativen Feuchte von unter 60 % lagern. Die Lagerung sollte unter trockenen, staub- und vibrationsfreien Bedingungen erfolgen.
Vor der Lagerung sicherstellen, dass die Kabel- und die Kühlungsanschlüsse mit Blindstopfen verschlossen und versiegelt sind.
20 | © Danfoss | Juli 2021 BC355449988603de-000201
EC-LTS1200-410
Transport und Lagerung
Das elektrische Gerät darf während der Lagerung keinen äußeren Erschütterungen ausgesetzt werden, um eventuelle nicht sichtbare Schäden an der Konstruktion zu vermeiden.
©
Danfoss | Juli 2021 BC355449988603de-000201 | 21
EC-LTS1200-410

Installation

Erforderliche Werkzeuge

Gefahr von Stromschlägen während der Installation elektrischer Geräte. Isolierte Werkzeuge verwenden.
Folgende Werkzeuge sind für die Installation des elektrischen Geräts erforderlich:
Ratschen-Drehmomentschlüssel.
Sechskant-Schraubenschlüsselsatz in verschiedenen metrischen Größen.
Steckschlüsselsatz in verschiedenen metrischen Größen.
Werkzeug zum Anziehen von Kabelverschraubungen. Größe entsprechend den Kabelverschraubungen.
Abisolierzange.
Crimpwerkzeug für Kabelschuhe.
Detailliertere Informationen sind den entsprechenden Kapiteln im Benutzerhandbuch und den Produktdatenblättern auf https://www.danfoss.com zu entnehmen.

Mechanische Installation

Zulässige Montageposition

Stellen Sie das elektrische Gerät nicht ohne ordnungsgemäße Befestigungs- oder Schutzkonstruktion auf dem Boden ab.
Das elektrische Gerät muss an einem flachen, hitze- und feuerbeständigen Aufstellort montiert
werden (zum Beispiel auf einer Halterung). Das elektrische Gerät kann in jede beliebige Richtung montiert werden. Montieren Sie das elektrische
Gerät dauerhaft an den Befestigungspunkten. Die Befestigungspunkte sind in der nachstehenden Abbildung dargestellt.
22 | © Danfoss | Juli 2021 BC355449988603de-000201
EC-LTS1200-410
Installation
Position der Befestigungspunkte
1. M8x1,25 (18 mm tief) 14 Stk. (6 Stk. an den Seiten, 8 Stk. an der Unterseite)
Zur Erfüllung der mechanischen und Umweltschutznormen (etwa in Bezug auf Vibrationen und Erschütterungen) wird empfohlen, das elektrische Gerät von der Unterseite oder von der Seite aus mit mindestens sechs M8-Schrauben zu montieren.
Die ausgewählte Montageposition muss einen ordnungsgemäßen Betrieb des Kühlsystems ermöglichen. Kühlkanäle entlüften, um die Entstehung von Lufttaschen zu verhindern.

Installationsanleitung

Gefahr eines Stromschlags, wenn der Deckel der Verteilerbox geöffnet ist. Sicherstellen, dass das elektrische Gerät entladen ist; die Spannung messen, um Sicherheit zu gewährleisten.
Schweres elektrisches Gerät. Mit Vorsicht zu handhaben. Das elektrische Gerät bei der Installation in die korrekte Befestigungsposition ordnungsgemäß handhaben. Siehe Kapitel
Handhabung auf Seite 20.
Messen Sie den Isolationswiderstand des elektrischen Geräts vor und nach seiner Installation.
Stellen Sie bei der Installation des Deckels der Verteilerbox sicher, dass sich keine Fremdkörper zwischen dem Deckel der Verteilerbox und der Isolierung befinden und dass alle Befestigungen der Verteilerbox vorhanden sind. Fehlende oder gelockerte Schrauben können die Isolierung beeinträchtigen.
©
Danfoss | Juli 2021 BC355449988603de-000201 | 23
EC-LTS1200-410
Installation
Vorbereitungen
Sicherstellen, dass die ausgewählte Installationsposition die für das elektrische Gerät die geltenden
Umweltschutzanforderungen erfüllt. Das elektrische Gerät vor korrosiven Gasen, Flüssigkeiten, leitfähigen Verunreinigungen (wie
Kondenswasser, Kohlenstoffstaub und Metallpartikel) und Sprühnebeln oder Spritzwasser aus allen Richtungen schützen.
In Umgebungen mit hoher Luftfeuchtigkeit oder bei Belastung durch hohen Salzgehalt oder
chemische Stoffe ist das elektrische Gerät mit einem geeigneten zusätzlichen Gehäuse zu schützen. Der Aufstellort und die Befestigungsschnittstelle müssen geeignet sein, das Gewicht des elektrischen
Geräts zu tragen. Sicherstellen, dass der Montage- und Betriebsabstand des elektrischen Geräts für Wartungsarbeiten
ausreichend ist. Das Installationsverfahren kann von dem in diesem Benutzerhandbuch gezeigten Verfahren
abweichen. Das Verfahren muss alle Schritte enthalten, jedoch kann die Reihenfolge der Schritte unterschiedlich sein.
Installationsanleitung
1. Den Aufstellungsort vorbereiten und sicherstellen, dass dieser die Anforderungen für das Produkt erfüllt.
2. Das elektrische Gerät für die Montage anheben und abstützen. Siehe Kapitel Anheben auf Seite 18.
3. Alle erforderlichen Befestigungsschrauben anbringen; die Schrauben jedoch nicht festziehen, bevor sie ausgerichtet und vorinstalliert sind. Die Anzugsmomente sind dem Kapitel Anzugsmomente auf Seite 17 zu entnehmen.
4. Das Kühlsystem anschließen. Anschlussdetails sind dem Kapitel Kühlmittelanschlüsse auf Seite 24 oder der Darstellung der wichtigsten Maße zu entnehmen. Sicherstellen, dass sich in den Kühlkanälen keine Lufttaschen befinden und dass das Kühlmittel ungehindert ein- und ausfließen kann. Sicherstellen, dass das Kühlsystem ordnungsgemäß funktioniert.
5. Sicherstellen, dass die Geräte und Maschinen, die an das Gerät angeschlossen werden sollen, nicht unter Spannung stehen.
6. Die Erdung des Rahmens des elektrischen Geräts durch direkten Kontakt zwischen Gerät und der Metallhalterung und/oder von den Schutzerdungskontakten herstellen. Die Erdungskontakte müssen frei von Lack sein. Siehe Kapitel Erdung auf Seite 26.

Kühlmittelanschlüsse

Sicherstellen, dass die Kühlflüssigkeit ungehindert aus dem und in das elektrische Gerät fließen kann.
Wählen Sie Kühlflüssigkeitsnippel aus, die galvanisch korrosionsbeständig sind.
Um Schäden an den Kühlmittelanschlüssen zu vermeiden, sind die Herstellervorgaben zum richtigen Anzugsmoment der Kühlflüssigkeitsnippel einzuhalten.
24 | © Danfoss | Juli 2021 BC355449988603de-000201
EC-LTS1200-410
Installation
Das elektrische Gerät direkt an den Kühlkreislauf anschließen.
Stellen Sie sicher, dass der Kühlmitteldurchfluss mindestens so hoch ist wie der Nennwert und dass
die Kühlmitteltemperatur am Einlass der Maschinenkühlung maximal so hoch ist wie die Nenntemperatur.
Weitere Informationen sind dem Kapitel Empfohlene Kühlmittel auf Seite 25 und den
Produktdatenblättern zu entnehmen. Die Nennwerte sind dem Typenschild des elektrischen Geräts zu entnehmen.
Es wird empfohlen, die Schlauchleitung nach der Entfernung der Schutzkappe mit einer
Schlauchschelle zu befestigen. Wasser-Glykol-Gemisch oder reines Wasser mit Korrosionsinhibitor als Kühlmittel verwenden.

Empfohlene Kühlmittel

Ethylenglykol ist ein toxisches Mittel. Vermeiden Sie Kontakt mit dem Kühlmittel. Mit Vorsicht zu handhaben. Bei Arbeiten mit dem Kühlmittel die erforderliche persönliche Schutzausrüstung verwenden.

Elektrische Installation

Das elektrische Gerät ist für die Verwendung eines wasserbasierten Kühlmittels geeignet. Gewöhnliches Wasser mit einem geeigneten Korrosionsinhibitor ist zulässig, zum Beispiel ein Kühlmittel-Gemisch aus Wasser und maximal 50 % Glykol. Das auf Glykol basierende Glysantin® G48® (enthält auch Korrosionsinhibitoren) oder vergleichbare Produkte können verwendet werden. Es können auch auf Propylenglykol basierende Kühlmittel wie Splash® RV&Marine Antifreeze verwendet werden. Propylenglykol ist ein für Mensch und Umwelt relativ sicheres Gemisch.

Elektrische Anschlüsse

Vor der Inbetriebnahme der Elektroinstallation sicherstellen, dass der Rahmen des elektrischen Geräts korrekt geerdet ist. Siehe Kapitel Erdung auf Seite 26.
Wenn die Leistungsklemmenabdeckung offen ist, besteht die Gefahr eines Stromschlags. Bei Arbeiten an den Leistungsanschlüssen sicherstellen, dass die Verbindung zum Stromanschluss getrennt wurde und das elektrische Gerät entladen ist.
Kabelschuhe sind nicht im Lieferumfang enthalten.
©
Danfoss | Juli 2021 BC355449988603de-000201 | 25
EC-LTS1200-410
Installation

Erdung

Sicherstellen, dass das elektrische Gerät ordnungsgemäß geerdet ist. Das elektrische Gerät nicht ohne korrekt angeschlossenen Leiter Schutzerde verwenden. Die Installationshinweise und die Leitlinien für die Auswahl von Komponenten in diesem Benutzerhandbuch sind zu beachten.
Die Erdungskabel müssen für den maximalen Netzfehlerstrom ausgelegt sein, der normalerweise durch Sicherungen oder Miniaturtrennschalter (MCB) begrenzt wird. Korrekt dimensionierte Sicherungen oder MCB in die Netzversorgung des elektrischen Geräts installieren: Die lokalen Vorschriften und Empfehlungen einhalten.
Die Installationshinweise und die Leitlinien für die Auswahl von Komponenten in diesem Benutzerhandbuch sind zu beachten.
Sicherstellen, dass die Schutzerdung korrekt ist. Siehe Kapitel Mechanische Installation .
Allgemeine Anleitungen zur Erdung
Die Erdungsklemme jedes elektrischen Geräts einzeln an Erdungssammelschiene der Anlage (durch den Filter, falls vorhanden) anschließen.
Die Erdverbindungen können nicht von einem elektrischen Gerät zu einem anderen elektrischen Gerät oder von einer beliebigen Komponente zu einer anderen verlaufen.
Die Erdungsimpedanz muss den örtlichen industriellen Sicherheitsvorschriften entsprechen.
Der Schutzleiter der Einheit muss an die Erdung des Systems angeschlossen sein. Die Erdungsimpedanz muss den Anforderungen der nationalen und lokalen industriellen Sicherheitsvorschriften und elektrischen Anforderungen entsprechen. Der Zustand der Erdverbindung muss regelmäßig geprüft werden.
Sicherstellen, dass alle Erdungsoberflächen sauber sind, eventuell vorhandener Lack auf den Kontaktbereichen ist zu entfernen.
Detaillierte Informationen sind den entsprechenden Kapiteln in diesem Benutzerhandbuch zu entnehmen.
Hauptrahmen
Die beste Erdung wird erzielt, wenn der Hauptrahmen jedes elektrischen Geräts direkt an die Erdung angeschlossen wird. Falls das nicht möglich ist, muss das elektrische Gerät zumindest mit einem geeigneten Erdungskabel von einem der Schutzerdungsanschlüsse geerdet werden. Für eine gut funktionierende Erdung einen flachen Erdungsleiter verwenden. Runde Erdungskabel bieten eine ausreichende Schutzerdung, bieten jedoch aufgrund ihrer höheren Impedanz bei hohen Frequenzen keine sehr gut funktionierende Erdung. Die Erdungsanschlüsse am elektrischen Gerät sind markiert.
Es gibt zwei markierte Schutzerdungsanschlüsse, jedoch kann jeder der Befestigungspunkte zur Erdung verwendet werden.
26 | © Danfoss | Juli 2021 BC355449988603de-000201
EC-LTS1200-410
Installation
Erdanschlüsse
1. Erdverbindung: M8-Bohrung. Siehe gegebenenfalls Darstellung der wichtigsten Maße.
Schutzerdungsanschlüsse und Leiter Schutzerde
Der Berührungsstrom im Leiter Schutzerde überschreitet 3,5 mA Wechselstrom und 10 mA Gleichstrom.
Die Querschnittsfläche des Leiters Schutzerde muss mindestens der Querschnittsfläche des Netzanschlussleiters entsprechen.
Einer der Schutzerdungsanschlüsse muss mit einem angrenzenden Stahlelement des Gebäudes (Balken, Träger), einem Erdungsstab oder einer Sammelschiene verbunden sein. Erdungsanschlüsse müssen den nationalen und lokalen industriellen Sicherheitsvorschriften und/oder elektrotechnischen Normen entsprechen.
Verdrahtung
Alle angeschlossenen Kabel müssen über eine EMV-Abschirmung verfügen, um eine ordnungsgemäße Funktionsweise des elektrischen Geräts sicherzustellen und Störaussendungen zu minimieren. An beiden Enden des Kabels sind Abschirmungen anzubringen. Alle Leistungsanschlüsse müssen mit Kabelschuhen und Kabelverschraubungen gesichert werden. In allen Produkten von Danfoss werden Kabelverschraubungen mit EMV-Abschirmung für Leistungsanschlüsse verwendet. Sicherstellen, dass das Schirmgeflecht des Niederspannungskabels (Steuersignalkabel) auch von beiden Enden geerdet ist.

Montage der Kabelverschraubungen und Netzanschluss

Gefahr eines Stromschlags, wenn Deckel der Verteilerbox nicht installiert ist.
Bei Arbeiten an den Leistungsanschlüssen sicherstellen, dass die Verbindung zum Stromanschluss getrennt wurde und das elektrische Gerät entladen ist. Vor dem Berühren der Leistungsklemmen Restspannung messen.
©
Danfoss | Juli 2021 BC355449988603de-000201 | 27
EC-LTS1200-410
Installation
Anzugsmomente für Blueglobe-Kabelverschraubungen
Metrisches Gewinde Nenndrehmoment
M10x1,0 3,0 Nm M12x1,5 5,0 Nm M16x1,5 8,0 Nm M20x1,5 10,0 Nm M25x1,5 15,0 Nm M32x1,5 15,0 Nm M40x1,5 20,0 Nm M50x1,5 30,0 Nm M63x1,5 35,0 Nm M75x1,5 80,0 Nm M85x2,0 100,0 Nm
Alle elektrischen Anschlüsse sind gemäß den Anweisungen vorzunehmen. Es ist wichtig sicherzustellen, dass alle Klemmenanschlüsse ordnungsgemäß installiert sind und dass die vorgesehene Anwendung für das Produkt im Hinblick auf seine elektrischen Anforderungen/Eigenschaften geeignet ist.
Der Kabelbaum für elektrische Anschlüsse muss mit Kabelschuhen und Kabelverschraubungen abgeschlossen werden. Es wird empfohlen, rundum abgeschirmte IP67/68-Kabelverschraubungen und einadrige, für Automobilanwendungen zugelassene abgeschirmte Kabel zu verwenden.
Die Kabelverschraubung hat drei Funktionen: Sie dient der Zugentlastung, dichtet den Anschluss gegen Wasser und Schmutz ab und bietet eine angemessene EMI-Abschirmung. Hochwertige Kabelverschraubungen können eine hohe EMI-Abschirmung über einen großen Frequenzbereich erzielen.
Der Kabelschuh und die Kabelverschraubung müssen gemäß den Anweisungen installiert werden. Für eine ordnungsgemäße Montage der Kabelverschraubung wird die Verwendung eines Drehmomentschlüssels mit Drehkopf und eines Schlüssels zur Anpassung der Kabelverschraubung empfohlen. Der Kabelschuh wird mit einer M8-Schraube mit der Klemme verbunden. Die Abschirmung des Leistungskabels muss durch die Kabelverschraubung an das Gehäuse des elektrischen Geräts angebracht werden. Die empfohlenen Anzugsmomente sind einzuhalten. Siehe Anweisungen des Herstellers zur Montage der Kabelverschraubungen und Kabelschuhe. Die folgenden Anweisungen gelten möglicherweise nicht für jede Art von Verbindung, die dieses elektrische Gerät hat.
Kabelbaumanschluss mit Kabelschuh und Kabelverschraubung (nur zur Veranschaulichung)
28 | © Danfoss | Juli 2021 BC355449988603de-000201
EC-LTS1200-410
Installation
Interne Anschlüsse EC-LTS1200-410
Beschreibung
1 LV1 2 LV2 3 LV3 4 LV
Nachstehend wird beschrieben, wie die abgeschirmten Leistungskabel an das elektrische Gerät zu montieren sind. Es werden Kabelverschraubungen der Marke Pflitsch, Produktreihe blueglobe, und Automobilkabel H+S Radox Elastomer S empfohlen.
Anweisungen zur Montage der Kabelverschraubungen sind außerdem im Kabelverschraubungskatalog von Pflitsch auf https://www.pflitsch.de zu finden.
Schritte für die Montage von Kabelschuhen und Kabelverschraubungen
1. Entfernen Sie das kleine hexagonale Stück vom blueglobe-Dichteinsatz, wie in der nachfolgenden Abbildung dargestellt.
blueglobe-Dichtung
2. Schneiden Sie den Kabelschirm in Abstand A vom Ende des Kabels ab, siehe nachfolgende Abbildung. Ziehen Sie den abgeschnittenen Teil der Schirms (Länge B beträgt 10 bis 15 mm) teilweise vom Kabel ab,
©
Danfoss | Juli 2021 BC355449988603de-000201 | 29
EC-LTS1200-410
Installation
wie in der Abbildung dargestellt. Abstand A hängt von der Länge des verwendeten Kabelschuhs ab. Mit dem verwendeten Kabelschuh messen und auf die geeignete Länge zuschneiden.
Zwei Schichten Kupferband so am Kabel anbringen, dass der Abstand B abgedeckt ist. 3M™­Kupferfolienband 1181 oder Ähnliches verwenden.
Den Kabelmantel noch nicht vollständig entfernen und nicht den Geflechtschirm des Kabels einschneiden.
Kabelschirm auf Länge zuschneiden
3. Schieben Sie das Kabel mit leicht drehenden Bewegungen in die Kabelverschraubung. Dadurch kann das Kabel leichter in die Feder innerhalb der Kabelverschraubung gelangen. Schieben Sie die Kabelverschraubung gegen den Schirm des Kabels, wie in der nachfolgenden Abbildung dargestellt.
Kabel in die Verschraubungsbaugruppe
4. Wenn die Kabelverschraubung montiert ist, entfernen Sie das Schirmstück mit Länge A und schneiden Sie den Geflechtschirm (Abdeckung) 10 mm (Abstand C) vom unteren Ende der Verschraubung, wie in der Abbildung dargestellt.
30 | © Danfoss | Juli 2021 BC355449988603de-000201
EC-LTS1200-410
Installation
Stellen Sie sicher, dass die Feder der Kabelverschraubung am Kabelschirm (der mit Kupferband geschützt ist) anliegt, bevor Sie den Geflechtschirm abschneiden.
Geflechtschirm abschneiden
5. Ein Stück der Länge D des Innenmantels, wie in der nachstehenden Abbildung gezeigt, abschneiden. Die Länge D muss der Länge des Kabelschuhgehäuses entsprechen.
Inneren Schirm schneiden
6. Sicherstellen, dass die leitenden Stränge des Kabels vollständig frei von Silikon und anderen Verunreinigungen sind. Führen Sie das Kabel in das Kabelschuhgehäuse und crimpen Sie den Kabelschuh zweimal an verschiedenen Stellen. Siehe nachfolgende Abbildung.
©
Danfoss | Juli 2021 BC355449988603de-000201 | 31
EC-LTS1200-410
Installation
Kabelschuh verbinden
7. Schneiden Sie ein Stück Schrumpfschlauch ab und schrumpfen Sie es über dem Kabelschuh und dem Geflechtschirm, wie in der nachfolgenden Abbildung dargestellt. Dies dient dazu, den Geflechtschirm zu fixieren und für zusätzliche Isolierung zu sorgen.
Der Schrumpfschlauch muss für einen Betriebstemperaturbereich von -40 °C bis 150 °C ausgelegt sein. Es empfiehlt sich selbstklebender Schrumpfschlauch.
Schrumpfschlauch
8. Das Kabel durch die entsprechende Öffnung im Rahmen des elektrischen Geräts führen und den Kabelschuh mithilfe einer passenden Schraube mit der Leistungsklemme verbinden. Verwenden Sie eine Federscheibe zwischen Kabelschuh und Anschlussschraube oder -mutter. Die Kabelschuhschraube noch nicht festziehen, um das Anbringen der Kabelverschraubung zu ermöglichen.
Stellen Sie sicher, dass zwischen Kabelschuh und anderen metallischen Bauteilen, einschließlich des Kabelschirms, ein Luftspalt von mindestens 10 mm besteht. Wenn der Luftspalt kleiner ist, schützen Sie den Kabelschuh mit zusätzlichem Isolierungsschrumpfschlauch.
32 | © Danfoss | Juli 2021 BC355449988603de-000201
EC-LTS1200-410
Installation
9. Die Kabelverschraubung gemäß den Anweisungen an die Leistungsklemmen des elektrischen Geräts schrauben. Kabelverschraubung mit dem angegebenen Anzugsmoment festziehen.
Kabelverschraubung vom Kabelverschraubungskörper zum Gehäuse mit einem Drehmoment von 15 Nm festziehen. Anschließend die Kappe der Kabelverschraubung gemäß den Anweisungen des Kabelverschraubungsherstellers festziehen (Empfehlung Pflitsch).
10. Kabelschuh mit dem angegebenen Anzugsmoment festziehen.
11. Das Verfahren bei den anderen Kabeln und Anschlüssen wiederholen.
12. Leistungsklemmenabdeckung befestigen und Anschlussabschirmung montieren.
13. Sicherstellen, dass die Leistungskabelschirme ordnungsgemäß geerdet sind.
Querschnitt der Kabelschuh- und Kabelverschraubungsbaugruppe
Beispiel für Geräte, die für Montage benötigt werden
Beschreibung Website des Herstellers Art.-Nr./Teilenr.
Montagewerkzeug (Beispiel) Drehmomentschlüssel und
Montagebeispiel für ein 50­mm2-Kabel
©
Danfoss | Juli 2021 BC355449988603de-000201 | 33
Drehkopf Taste http://www.pflitsch.de SE30 Kabel mit Nennquerschnitt
von 50 mm Kabelschuh http://www.druseidt.de 03903 Kabelverschraubung http://www.pflitsch.de
Schraube http://www.wuerth.com DIN 912 M8x16 (Pos.:
Unterlegscheibe http://www.wuerth.com DIN 2093, 8,2 x 16 x
Unterlegscheibe http://www.wuerth.com
2
http://www.pflitsch.de 730N/10-50
http://www.hubersuhner.com Radox Elastomer S
Pflitsch blueglobe TRI bg 225ms tri
10285)
0,9 (Pos.: 17332) DIN 125 D8
(Position: 10285)
EC-LTS1200-410
Installation

Verdrahtung

Die Leistungskabel so weit wie möglich von den Steuersignalkabeln verlegen. Der Mindestabstand beträgt 100 mm. Die Überkreuzungen müssen in einem Winkel von 90° erfolgen. Leistungskabel und Steuerkabel sind in der Nähe des Rahmens der Anwendung zu verlegen. Sicherstellen, dass alle Klemmenverbindungen korrekt angezogen sind.
Das elektrische Gerät gemäß den Anweisungen installieren. Sicherstellen, dass alle Anwendungen des Systems, wie z. B. die Batterien, gemäß den Anweisungen des Benutzerhandbuchs und den produktspezifischen Leitlinien an das elektrische Gerät angeschlossen sind.
Verkablung
Für die Leistungskabel wird empfohlen, Radox Elastomer S, ein abgeschirmtes Automobil- oder ein äquivalentes Kabel mit ähnlichen Spezifikationen zu verwenden.
Nur Leistungskabel mit EMI-Abschirmung verwenden, um einen ordnungsgemäßen Betrieb des elektrischen Geräts sicherzustellen und Störaussendungen zu minimieren. Kabelschirme müssen an der Erdung des elektrischen Geräts an beiden Enden des Kabels angebracht werden. In allen Produkten von Danfoss kommen Kabelverschraubungen mit EMI-Abschirmung für Leistungsanschlüsse zum Einsatz.
Verdrahtung
Kabel mit EMI-Abschirmung für die Steuersignale des elektrischen Geräts verwenden, um einen korrekten und zuverlässigen Betrieb sicherzustellen. Kabelschirme müssen an der Erdung des elektrischen Geräts an beiden Enden des Kabels angebracht werden.
Empfehlungen für Steuersignalkabel
Kabel Kabeltyp und Eigenschaften
Externe Temperaturmessung (PT100/PT1000) abgeschirmtes Kabel (verdrilltes Adernpaar)

Hochspannungsanschlüsse

Die Hochspannungsanschlüsse haben einen gemeinsamen Erdungsanschluss.
U
≥ U
HV
LV
Stellen Sie sicher, dass die Leistungskabel gerade aus den Klemmen führen und nicht an den scharfen Kanten der Kabeldurchführungen oder anderen scharfe Kanten scheuern, wodurch mit der Zeit die Kabelisolierung verschlissen werden könnte.
Stellen Sie kein zusätzliches Gewicht auf dem Deckel (den Deckeln) der Verteilerbox ab.
34 | © Danfoss | Juli 2021 BC355449988603de-000201
EC-LTS1200-410
Installation
Das elektrische Gerät muss gemäß den Anweisungen installiert und angeschlossen werden.
Sicherstellen, dass alle angeschlossenen Anwendungen gemäß der produktspezifischen
Betriebsspannung an das elektrische Gerät angeschlossen sind. Bei Lieferung ist die Leistungsklemmenabdeckung des elektrischen Geräts montiert. Mechanische
Schutzvorrichtung und den Deckel der Verteilerbox entfernen, um Zugang zu den Leistungsanschlüssen zu erhalten.
Weitere Informationen sind den entsprechenden Kapiteln im Benutzerhandbuch und den Produktdatenblättern zu entnehmen.

Niederspannungsanschlüsse

Die korrekten Signalverbindungen und die produktspezifischen Pin-Anschlüsse sind den Produktdatenblättern auf http://www.danfoss.com zu entnehmen.
Angaben zum Steuersignalstecker.
Beschreibung Teilenummer Lieferant Beispiel
X2-Temperaturmessanschluss M16 Stecker 7.840.200.000 www.hummel.com 10-poliger Einsatz Einsatz: 7.003.910.101
Pin: 7.010.981.001 Gegenstecker M16 Anschlussbuchse 7.810.400.000 10-poliger Einsatz, M16, RCPT 7003910102 Sensoranschlussbuchse 7010981002
M16-Stecker
Pinbelegung der Temperaturmessungen (M16-Stecker, ein Sensor pro Spule)
POL Beschreibung
1 Temperatur 1, PT100 (P), Spule 2 Temperatur 1, PT100 (N), Spule 3 Temperatur 2, PT100 (P), Spule
©
Danfoss | Juli 2021 BC355449988603de-000201 | 35
EC-LTS1200-410
Installation
Pinbelegung der Temperaturmessungen (M16-Stecker, ein Sensor pro Spule) (Fortsetzung)
POL Beschreibung
4 Temperatur 2, PT100 (N), Spule 5 Temperatur 3, PT100 (P), Spule 6 Temperatur 3, PT100 (N), Spule 7 Schaltschrankerdung (Abschirmung) 8 Rücklage
36 | © Danfoss | Juli 2021 BC355449988603de-000201
EC-LTS1200-410

Betrieb

Betriebsbedingungen

Das elektrische Gerät muss bestimmungsgemäß und innerhalb der folgenden vom Hersteller angegebenen Grenzwerte betrieben werden:
Belastung.
Kühlung.
Service-Intervall.
Umgebungsbedingungen wie Temperatur und Feuchtigkeit.
Das elektrische Gerät ist für folgende Bedingungen ausgelegt:
Max. Höhe über dem Meeresspiegel: 4.000 m
Im Falle einer Überschreitung der Betriebsgrenzwerte und einer Beschädigung des elektrischen Geräts kontaktieren Sie bitte Ihren Danfoss-Ansprechpartner vor Ort.

Zustandsüberwachung während des Betriebs

Gefahr einer dauerhaften Beschädigung des elektrischen Geräts. Das elektrische Gerät nur unter den in diesem Benutzerhandbuch und im Datenblatt angegebenen Umgebungsbedingungen verwenden.
Gefahr einer dauerhaften Beschädigung des elektrischen Geräts. Das elektrische Gerät nur verwenden, wenn die in diesem Benutzerhandbuch und im Datenblatt angegebenen technischen Leitlinien eingehalten werden.
Gefahr einer dauerhaften Beschädigung des elektrischen Geräts. Im Falle von Abweichungen vom Normalbetrieb (zum Beispiel hohe Temperaturen oder Geräusche) das elektrische Gerät anhalten. Ursache der Abweichung ermitteln und Maßnahmen zur Wiederherstellung der Funktionstüchtigkeit des elektrischen Geräts ergreifen. Weitere Informationen sind Kapitel Fehlersuche und -behebung auf Seite 42 zu entnehmen.
Die Temperaturabschaltung am elektrischen Gerät erfolgt bei 155 °C. Die drei PT-100­Temperatursensoren an den Frequenzumrichter anschließen.
Das elektrische Gerät ist während des Betriebs regelmäßig zu überwachen, um einen zuverlässigen Betrieb sicherzustellen, mögliche bevorstehende Ausfälle vorherzusehen und die vorgesehene Lebensdauer des Produkts zu erreichen.
©
Danfoss | Juli 2021 BC355449988603de-000201 | 37
EC-LTS1200-410

Wartung

Regelmäßige Wartung

Elektrisches Gerät nicht demontieren. Nur die in diesem Benutzerhandbuch beschriebenen Verfahren sind zulässig. Für weitere Informationen wenden Sie sich bitte an Ihren Danfoss­Ansprechpartner.
Nur entsprechend geschultes und qualifiziertes Personal, das mit den einschlägigen Sicherheitsanforderungen vertraut ist, darf Wartungsarbeiten am elektrischen Gerät ausführen.
Gefahr eines Stromschlags, wenn Deckel der Verteilerbox entfernt wird.
Das elektrische Gerät regelmäßig prüfen. Nehmen Sie dazu die Checklisten für die regelmäßige Wartung zu Hilfe.
Nicht versuchen, Schrauben, Muttern oder Verbindungen festzuziehen oder zu lockern, die nicht in diesem Benutzerhandbuch behandelt werden und die nicht mit normalen Installations- und Wartungsarbeiten in Verbindung stehen.
Bei Arbeiten in der Nähe des elektrischen Geräts angemessene persönliche Schutzausrüstung verwenden.
Vor der Installation des elektrischen Geräts sind die Anweisungen im Benutzerhandbuch zu lesen. Zur Sicherstellung eines sicheren und zuverlässigen Betriebs des elektrischen Geräts die Wartungsanweisungen befolgen.
38 | © Danfoss | Juli 2021 BC355449988603de-000201
EC-LTS1200-410
Wartung
Wartungsintervalle
Objekt Prüfung/Aufgabe Wöchentlich Monatlich Jährlich
Allgemeine Konstruktion
Elektrik Kabel Sichtprüfung, zum Beispiel auf
Kühlsystem Betrieb Funktionsfähigkeit. Das Kühlsystem
Betrieb Anormales Phänomen, z. B. Geräusche
Montage Anzugsmoment der Schrauben.
Gehäuse und angeschlossene Teile
Elektrische Anschlüsse
Erdungen Erdungen prüfen. Sicherstellen, dass
Entlüftungsstopfen Sauberkeit. Bei Bedarf reinigen. Siehe
oder Temperaturanstieg. Falls eindeutig erhöht, Danfoss­Ansprechpartner kontaktieren.
Ziehen Sie die Schrauben bei Bedarf auf das erforderliche Anzugsmoment fest. Gilt für Schrauben, die in diesem Benutzerhandbuch genannt werden. Siehe Kapitel Anzugsmomente auf Seite 17.
Prüfen Sie die Sauberkeit. Bei Bedarf reinigen. Siehe Kapitel Reinigung auf Seite 39.
Verschleiß. Falls notwendig, austauschen.
Anschlüsse prüfen. Stellen Sie sicher, dass die Kabelverschraubungen mit dem erforderlichen Anzugsmoment angezogen sind. Siehe Kapitel
Anzugsmomente auf Seite 17.
der Anschlusswiderstand korrekt ist. Falls notwendig, neu anschließen.
funktioniert wie vorgesehen.
Kapitel Reinigung auf Seite 39.
X
X
X
X
X
X
X
X

Wartung des Kühlsystems

Reinigung

Das Kühlsystem des elektrischen Geräts muss regelmäßig beobachtet und gewartet werden. Einmal in der Woche prüfen, ob das Kühlsystem ordnungsgemäß funktioniert, und einmal im Monat prüfen, ob es Leckagen im Kühlsystem gibt. Die Qualität des Kühlmittels muss einmal im Jahr geprüft werden. Das Mischungsverhältnis von Wasser und Glykol sowie die Art des Glykols müssen den Vorgaben entsprechen. Siehe Kapitel Empfohlene Kühlmittel auf Seite 25.
Keinen Hochdruckreiniger zur Reinigung verwenden. Ein hoher Wasserdruck kann die Dichtungen beschädigen und dazu führen, dass Wasser in das elektrische Gerät eindringt.
Die wasserdichten Belüftungsstopfen niemals öffnen oder entfernen. Nur von außen reinigen.
Wenn das elektrische Gerät nicht den Anweisungen entsprechend gereinigt wird und Wasser in das elektrische Gerät eindringt, besteht die Gefahr eines Stromschlags.
©
Danfoss | Juli 2021 BC355449988603de-000201 | 39
EC-LTS1200-410
Wartung
Das elektrische Gerät sauber halten. Verwenden Sie zur Reinigung ein nicht scheuerndes und nicht korrosives Reinigungsprodukt. Sicherstellen, dass das Reinigungsmittel für Aluminium geeignet ist.
Entlüftungsstopfen
40 | © Danfoss | Juli 2021 BC355449988603de-000201
EC-LTS1200-410

Demontage und Entsorgung des elektrischen Geräts

Wird das elektrische Gerät vor dem Entladen und dem Messen eines sicheren Spannungsniveaus demontiert, besteht die Gefahr eines Stromschlags.
Das elektrische Gerät erst berühren und Arbeiten fortsetzen, wenn das elektrische Gerät abgekühlt ist.
Das elektrische Gerät während der Demontage abstützen, vorsichtig handhaben.
Weitere Informationen sind Kapitel Installationsanleitung auf Seite 23 zu entnehmen.
Demontageverfahren
1. Das elektrische Gerät ausschalten.
2. Sicherstellen, dass das Kühlsystem ordnungsgemäß funktioniert.
3. Vor dem Fortfahren immer durch Messen sicherstellen, dass keine Spannung auf den Leistungsklemmen vorhanden ist.
4. Warten, bis die Temperatur des elektrischen Geräts und der Kühlflüssigkeit unter +40 °C gesunken ist.
5. Verdrahtung der Leistungsklemmen trennen.
6. Erdungskabel (Schutzerde) trennen.
7. Flüssigkeitskühlsystem trennen.
8. Befestigungsschrauben entfernen und das elektrische Gerät vom Montagesockel nehmen.
9. Den Deckel der Verteilerbox und andere Teile anbringen und alle elektrischen und Kühlanschlüsse für längere Lagerung anschließen.
10. Das elektrische Gerät abheben.
Entsorgung des elektrischen Geräts
Das elektrische Gerät und seine Einzelteile gemäß den örtlich geltenden Bestimmungen und Vorschriften entsorgen.
©
Danfoss | Juli 2021 BC355449988603de-000201 | 41
EC-LTS1200-410

Fehlersuche und -behebung

Die automatische Fehler-Quittierfunktion nicht an einem System aktivieren, bei dem sie eine potenziell gefährliche Situation verursachen könnte.
Versuchen Sie nicht, das elektrische Gerät zu reparieren. Im Falle eines vermuteten Fehlers oder einer vermuteten Fehlfunktion wenden Sie sich an Danfoss oder ein autorisiertes Service-Center.
Um die allgemeine Sicherheit und einen ordnungsgemäßen Betrieb zu gewährleisten, sind die Anweisungen vor dem Beginn von Analysen oder der Arbeit mit dem elektrischen Gerät sorgfältig zu lesen.
Bei Arbeiten in der Nähe des elektrischen Geräts angemessene persönliche Schutzausrüstung verwenden.
Während des Betriebs des elektrischen Geräts kann es zu unerwarteten Situationen kommen. Einige der möglichen Ursachen und zugehörige Abhilfemaßnahmen sind in der nachstehenden Tabelle aufgeführt. Falls es zu einer unerwarteten Situation kommt, sollte diese so bald wie möglich behoben werden.
Diese Anweisungen decken nicht alle Details oder Variationen der Ausrüstung ab und liefern ebenfalls keine Informationen zu allen möglichen Umständen in Verbindung mit Installation, Betrieb oder Wartung.
Fehlersuche und -behebung
Fehlerbeschreibung Mögliche Ursache Abhilfemaßnahme
Überhitzung des elektrischen Geräts
Ausfall des Kühlsystems. Betrieb und Funktionsweise des Kühlsystems
prüfen, insbesondere mögliche Leckagen, die Durchflussrate und die Kühlmitteltemperatur. Richtung des Kühlmitteldurchflusses ändern, um eventuell angesammelte Ablagerungen
aus dem Kühlsystem zu spülen. Leckage im Kühlsystem. Kühlsystemkreislauf und -anschlüsse prüfen. Feststoffe im Kühlkanal des
elektrischen Geräts.
Versuchen, die Kanäle durch Pulsieren zu
öffnen. Danfoss-Ansprechpartner
kontaktieren.
42 | © Danfoss | Juli 2021 BC355449988603de-000201
EC-LTS1200-410
Fehlersuche und -behebung
Fehlersuche und -behebung (Fortsetzung)
Fehlerbeschreibung Mögliche Ursache Abhilfemaßnahme
Erhebliche Kühlmittelleckage Lose Verbindung im Kühlsystem. Anschlüsse prüfen, reinigen und festziehen.
Gegebenenfalls austauschen.
Defekter Kühlschlauch. Kühlschlauch austauschen.
Elektrisches Gerät funktioniert nicht ordnungsgemäß oder Leistung ist schlecht
Schlechte Stromleitungskontakte (Hochspannung)
Kontakte prüfen, reinigen und festziehen.
©
Danfoss | Juli 2021 BC355449988603de-000201 | 43
EC-LTS1200-410

Kundendienst

Servicerichtlinie

Ersatzteile

Wartung und Service für das elektrische Gerät beschränken sich auf die in diesem Benutzerhandbuch genannten Verfahren. Verfügbare Ersatz- und Zubehörteile sind dem nachstehenden Kapitel Ersatzteile auf Seite 44 zu entnehmen. Für weitere Informationen wenden Sie sich bitte an Ihren Danfoss­Ansprechpartner.
Die empfohlenen Ersatzteile sind in der nachstehenden Tabelle aufgeführt. Für weitere Informationen und zum Kauf von Teilen wenden Sie sich bitte an Ihren Danfoss-Ansprechpartner.
Ersatzteile
Ersatzteile
Position Artikel-/Bestellnummer Menge Beschreibung
1 35409 1 Deckel mit extrudierter Dichtung 2 10348 3 Kabelverschraubung M25 x 1,5 BG PFLITSCH, BG225MSTRI 3 10473 3 Kabelverschraubung M32 x 1,5 BG PFLITSCH, BG232MSTRI 4 34099 20 Deckelschrauben, M5 x 12, DIN 965 A2 TX
44 | © Danfoss | Juli 2021 BC355449988603de-000201
Danfoss Power Solutions GmbH & Co. OHG
Krokamp 35 D-24539 Neumünster, Germany Phone: +49 4321 871 0
Danfoss Power Solutions ApS
Nordborgvej 81 DK-6430 Nordborg, Denmark Phone: +45 7488 2222
Danfoss Power Solutions (US) Company
2800 East 13th Street Ames, IA 50010, USA Phone: +1 515 239 6000
Danfoss Power Solutions Trading (Shanghai) Co., Ltd.
Building #22, No. 1000 Jin Hai Rd Jin Qiao, Pudong New District Shanghai, China 201206 Phone: +86 21 2080 6201
Products we offer:
Hydro-Gear
www.hydro-gear.com
Daikin-Sauer-Danfoss
www.daikin-sauer-danfoss.com
Cartridge valves
DCV directional control
valves Electric converters
Electric machines
Electric motors
Gear motors
Gear pumps
Hydraulic integrated
circuits (HICs) Hydrostatic motors
Hydrostatic pumps
Orbital motors
PLUS+1® controllers
PLUS+1® displays
PLUS+1® joysticks and
pedals PLUS+1® operator
interfaces PLUS+1® sensors
PLUS+1® software
PLUS+1® software services,
support and training Position controls and
sensors PVG proportional valves
Steering components and
systems Telematics
Danfoss Power Solutions ist ein globaler Hersteller und Lieferant von qualitativ hochwertigen hydraulischen und elektrischen Komponenten. Wir haben uns auf Technologien und Lösungen auf dem neuesten Stand der Technik spezialisiert, die sich auch unter den anspruchsvollen Betriebsbedingungen des mobilen Off-Highway-Markts sowie im Bereich Schiffstechnik hervorragend bewähren. Um eine herausragende Leistung für verschiedenste Anwendungsbereich sicherzustellen, arbeiten wir eng mit unseren Kunden zusammen und bringen unser gesamtes Anwendungs-Know-How ein. Wir stehen Ihnen und anderen Kunden weltweit unterstützend zur Seite, um Ihre Systementwicklung zu beschleunigen, Ihre Kosten zu reduzieren und Ihre Fahrzeuge noch schneller auf den Markt zu bringen.
Danfoss Power Solutions – Ihr stärkster Partner auf den Gebieten der Mobilhydraulik und der mobilen Elektrifizierung.
Weitere Informationen finden Sie unter www.danfoss.com.
Wir bieten unseren Kunden weltweite Unterstützung sowie optimale Lösungen für eine herausragende Performance. Mit einem umfassenden Netz von globalen Servicepartnern bieten wir flächendeckend Dienstleistungen für alle Danfoss Komponenten.
Adresse vor Ort:
Danfoss haftet nicht für eventuelle Fehler in Katalogen, Broschüren und anderen Druckschriften. Danfoss behält sich das Recht vor, Produkte ohne vorherige Ankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern sich die nachträglichen Änderungen nicht auf die bereits vereinbarten Spezifikationen auswirken. Alle Marken in dieser Druckschrift sind Eigentum der jeweiligen Unternehmen. Danfoss und das Danfoss-Logo sind Marken der Danfoss A/S. Alle Rechte vorbehalten.
©
Danfoss | Juli 2021 BC355449988603de-000201
Loading...
