数据表
EC-LTS1200-410
液冷式重载变频器
产品特征
极紧凑的结构设计： 410 A 装置重量仅 23 kg
IP67 的高防护等级 – 密封防潮防尘
使用水或水/乙二醇混合物进行液体冷却
可适应工作环境温度范围最高 +105 °C，最低
-40 °C
入水口冷却液允许使用温度高达 +65°C
坚固耐用的结构设计，抗机械振动及抗冲击性能
强
专为重型移动工作机中常见的非周期变化强负载
而设计
包含了三个温度传感器进行温度监控
产品概述
本设备为重载外部电感装置，适合与 EC-C1200 DC/DC 变
频器一起使用。 可灵活放置 DC/DC 变频器和电感装置，
用于在两个不同电压等级之间转换电能。
典型应用：
将电池电压提升至更高的稳压直流电压平台
从更高直流回路电压为高压电池充电
1 | © 丹佛斯 | February 2021 AI273944143869en-000103
商业机密
数据表
EC-LTS1200-410
产品规格
直流连接
直流回路电压范围 0-850 V
直流回路额定电压 750 V
额定电流 总 410A（65 °C 冷却液，8 kHz
相间交错开关频率）
每个电感器电感 165 µH（额定电流下）
机械特性
尺寸（宽 x 高 x 长
，毫米）
重量 23 kg
403x147x262
403x147x287（带 +CG1 选件）
冷却
冷却液 含有相应缓蚀剂的蒸馏水（最高
50 % 的缓蚀剂）。
冷却液类型 乙二醇（推荐型号 Glysantin G48
）
最低冷却液流量 10 l/min
最大工作压力 2 bar
压力损失 10l/min 情况下 40 mbar
（冷却液温度 +25 °C ）
冷却液温度范围 -40°C …+65°C
环境条件
储存温度 -40°C…105°C
工作温度 -40°C…105°C
（额定冷却液温度）
海拔 最大 4000 m
相对湿度 100%
防护等级 IP67
机械振动 10 G
ISO 16750-3
测试 VII – 商用车，簧载
质量 – 表 12
备注：
轴测试时长 8 小时（测试
的三个轴：x、y 和 z 轴）
。
总谱加速度 5,91 G
DC
DC
rms
5…24.9 Hz：+-1.6 mm
24.9…100 Hz： 4G（正弦
）
机械冲击 50 G
ISO 16750-3
4.2.2 对机身和机架上的刚
性点上的设备进行测试
备注：
⎯加速度： 500 m/s2；
⎯持续时间： 6 ms；
⎯冲击次数： 每个测试方向
10 次（x、y 和 z 轴，双
方向，总共 6 个方向）
30 G，CEI EN 61373 类别
2
连接方式
冷却连接 2 x G3/4" 冷却液软管接头
高压电缆推荐类型 HUBER+SUHNER Radox
Elastomer S 型屏蔽汽车电
缆 www.hubersuhner.com
高压电缆横截面积 ≤70 mm2 (Cu)（M25 电缆密封接
头）
≤120 mm2 (Cu)（M32 电缆密封
接头）
高压电缆密封接头（
带 +CG1）
高压电缆接线头尺寸 35-8，50-8，70-8，95-8，120-
推荐的电缆接线头 35 mm2： Druseidt 带窄法兰
温度测量 3x PT100 温度传感器，每个电
3x Pflitsch blueglobe TRI bg
225ms tri
3x Pflitsch blueglobe TRI bg
232ms tri
2x M32 插头
可配置电缆密封接头，参见表 3
8
03901
50 mm2： Druseidt 带窄法兰
03903
70 mm2： Druseidt 带窄法兰
03906
95 mm2： Druseidt 带窄法兰
03910（仅适用于 M32 电缆密封
接头）
120 mm2： Druseidt 带窄法兰
03914（仅适用于 M32 电缆密封
接头）
www.druseidt.de
感器一个
5 G，CEI EN 61373 类别 2
IEC 60068-2-6（2007-12，
Fc 测试）
10…57 Hz：幅度 0.075mm
58…150 Hz： 1 G
温度传感器连接器 +
插入件 + 引脚
M16 公头，7.840.200.000
插入件，10 柱，7.003.910.101
传感器连接器引脚，
7.010.981.001
www.hummel.com
2 | © 丹佛斯 | February 2021 AI273944143869en-000103
商业机密
数据表
EC-LTS1200-410
温度传感器配对连接
器 + 插入件 + 插槽

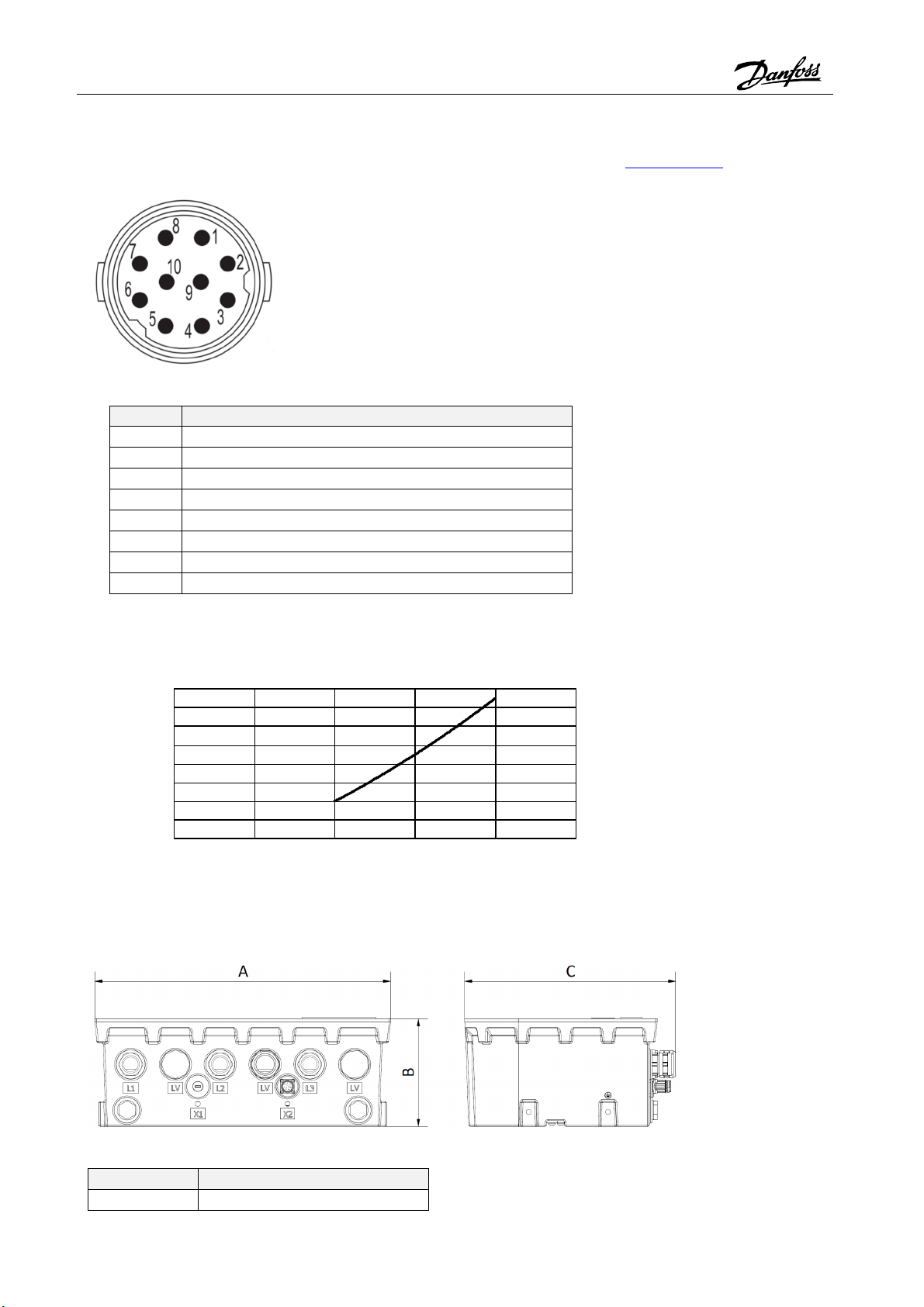

图 1温度测量连接器引脚布局
引脚 说明
1
2
3
4
5
6
7
8
表 1 温度测量的引脚配置（M16 连接器，每个电感器一个传感器）
M16 母头，7.810.400.000
插入件，10 柱，M16，RCPT，
7.003.910.102
温度 1，PT100 (P)，电感器
温度 1，PT100 (N)，电感器
温度 2，PT100 (P)，电感器
温度 2，PT100 (N)，电感器
温度 3，PT100 (P)，电感器
温度 3，PT100 (N)，电感器
机壳接地（屏蔽）
预留
传感器连接器插槽，
7.010.981.002
www.hummel.com
压力损失与冷却液流量对比
0,16
0,14
0,12
0,1
0,08
0,06
0,04
Pressure loss [bar]
0,02
0
0 5 10 15 20 25
图 2设备压力损失与冷却液流量对比
尺寸
Volume flow [l/min]
图 3 带 +CG1 选件的设备尺寸（电缆密封接头配置示例，3x M25，1x M32 电缆密封接头和 2x M32 插头）
尺寸 长度
A
403mm
3 | © 丹佛斯 | February 2021 AI273944143869en-000103
商业机密
数据表
EC-LTS1200-410
B 147 mm
C 287 mm
表 2 带 +CG1 选件的设备尺寸
4 | © 丹佛斯 | February 2021 AI273944143869en-000103
商业机密
数据表
EC-LTS1200-410
应用示例
图 4 组合了 EC-LTS 装置的 EC-C1200 DC/DC 变频器。
例如，LV+ 和 LV- 可以连接电池，DC+ 和 DC- 可以连接直流回路。 然后 EC-C1200 将控制电池放电和充电。
LTS1200 针对低压 (LV) 侧电感器包括了内部并联汇流排。 对于内部并联连接，可以使用 1 至 3 输出 (LV+) 电缆，具
体取决于电缆密封接头配置。 下表为典型的电缆密封接头配置。
连接方式 典型电缆密封接头组合
连接至 DC/DC 变频器（L1，L2，L3） 3X M25 电缆密封接头 3X M25 电缆密封接头 3X M25 电缆密封接头
1X M32 电缆密封接头
低压侧正极连接 (+LV)
，
2x M32 插头
表 3 LTS1200 的典型电缆密封接头配置（对于这些配置，带 +CG1 选件的交货中均包含了电缆密封接头和插头）
2X M32 电缆密封接头
，
1x M32 插头
3X M32 电缆密封接头
，无插头
产品代码和选件
使用产品代码，包括订购所需的所有选件。 标准选件无需在代码中列出，因为如未选择非标准选件，则默认选择标准选件
。 标准选件带有星号 (*) 标记。
EC-LTS 适用于配合 EC-C 逆变器使用。
产品代码 说明
EC-LTS1200-410 不带电缆密封接头或插头的标准装置
EC-LTS1200-410+CG1 带所有必要电缆密封接头的装置，可进行电源连接自由配置
表 4产品代码示例
选件名称 代码 说明 其他信息
电缆密封接头 * 无电缆密封接头 无电缆密封接头或插头
+CG1 M25/M32 电缆密封接头
海工分类 * 无海工分类
+CL1 ABS 美国般级社
+CL2 BV 法国船级社
+CL3 DNV GL DNV GL AS
+CL4 LR 劳氏船级社
交货中包含 3x M25 电缆密封接头，3x M32 电缆
密封接头和 2x M32 插头
+CL5 RINA
*标准选件
表 5选件列表
5 | © 丹佛斯 | February 2021 AI273944143869en-000103
商业机密
数据表
EC-LTS1200-410
丹佛斯对目录、手册和其他印刷材料中的可能错误概不负责。 丹佛斯保留修改其产品的权利，恕不另行通知。 这同样适用于已订购的产
品，前提是这些修改不会导致需要对已商定的规格进行后续更改。 本资料中的所有商标都是相关公司的财产。 Danfoss 和 Danfoss 徽
标是 Danfoss A/S 的商标。保留所有权利。
