Techninis
aprašymas
Pritaikymo sritis
ECL 110 valdiklis su priedais
Taikymas
Šildymo kreivės nuolydžio
nustatymas
Šildymo valdymas vyksta, priklausomai nuo
lauko oro temperatūros pokyčio.
S1 - lauko oro temperatūros jutiklis
S2 - vidaus temperatūros jutiklis
ESM – 10, kodas 087B1164 arba valdiklis ECA61,
kodas 087B1141. Tiekiami atskirai.
Tipas Aprašymas Kodas
ECL 110 M ~230 V automatikos paketas 08 7B17 21
S3 - tiekiamo šilumnešio jutiklis.
S4 – grąžinamos temperatūros jutiklis ESM-11,
kodas 087B1165 (tiekiamas atskirai).
M1 - pavara rotaciniam vožtuvui iki DN50 imtinai.
P1 - siurblys. Didžiausias leistinas krūvis 2A,
~230 V.
Komplektą sudaro:
Tipas Aprašymas Kodas
ECL 110 M ~230 V šildymo valdiklis 08 7B1262
ESMT Lauko oro temperatūros jutiklis 08 4N 1012
E SM -11 Paviršinis jutiklis 0 87 B11 65
AMB 162 ~230 V pavara rotaciniam vožtuvui 082G4032
o
[
C]
150
2.2 3.0 3.52.6 4.0
140
1.8
130
120
110
1.4
100
90
1.0
80
70
0.6
60
0.4
50
0.3
40
0.2
0.1
30
20
10
-40-30 -20-10 0102030
Laidas 2 x 0,5 mm2 x 15 m
[oC]
Kaip nustatyti kitą
šilumos kreivę:
Pasirinkite savo sistemai
apskaičiuojamą srauto
temperatūrą ir savo zonai
nustatytą minimalią lauko
temperatūrą. Pasirinkite
šilumos kreivę artimiausią
šių dviejų reikšmių
susikirtimo taškui.
DH -SM T/LT
VI.K T.H1.21 © Danfos s 05/2008
1
ECL 110 valdiklis su priedaisTechninis aprašymas
DH -SM T/LT
VI.K T.H1.21 © Danfos s 05/2008
2
Parametrų nustatymas
Eilutė Gamyklos nustatymas Jūsų nustat ymas
Šildymo kreivės nuolydis 2175 1,8
Postūmis (lygiagretus perstūmimas) 2176 0
Temperatūros minimumas (srauto temperatūros riba, min.) 217 7 10 °C
Temperatūros maksimumas (srauto temperatūros riba, maks.) 2178 90 °C
Intgr. laik. (patalpos temperatūros laiko konstanta) 3015 OFF [išj.]
Įtaka mak s. (patalpos temperatūros apribojimas, maks.) 3182 -4,0
Įtaka min. (patalpos temperatūros apribojimas, min.) 3183 0,0
Riba (Grąžinamos temperatūros apribojimas) 4030 50 °C
Įtaka - mak s. (Grąžinamos temp. apribojimas – maks. poveikis) 4035 -2,0
Įtaka - min. (Grąžinamos temp. apribojimas – min. poveikis) 4036 0,0
Intgr. laik. (Integravimo laiko konstanta) 4037 25 sec.
Pirmumas (Grąžinamos temperatūros apribojimo pirmumas) 4085 OFF [išj.]
Auto mazint (Automatinis sumažinimas) 50 11 -15 °C
Didinti (Šildymo forsavimas) 5012 OFF [išj.]
Mazinti (Kontrolinis įšildymo laikas) 5013 OFF [išj.]
Optimalus (optimizavimo laiko konstanta) 5014 OFF [išj.]
Pagrįsta (Įvertinant patalpos arba lauko temepratūrą) 5020 OUT [lauko]
Pilnas isj (Visiškas sustabdymas) 5021 OFF [išj.]
S1 T ltras (lauko temperatūros ltras) 5081 100
Isjungimas (šildymo išjungimo riba) 5179 18 °C
M1 apsauga (variklio apsauga) 6174 OFF [išj.]
Xp (Proporcinė juosta) 6184 80 K
Tn (Integravimo laiko konstanta) 6185 30 s
M1 eiga (vožtuvo su pavara eigos laikas) 618 6 35 s
Nz (neutrali zona) 6187 3 K
ECA adresas (Kambario valdiklis/nuotolinis valdiklis) 7010 OFF [išj.]
P1 manksta (siurblio mankštinimas) 7022 ON [įj.]
M1 manksta (vožtuvo mankštinimas) 7023 OFF [išj.]
Pavara (reversinė pavara / terminė pavara) 7024 GEAR [pavara]
KV (pirmumas (vožtuvas uždarytas / normali veika) 7052 OFF [išj.]
P1 saltis (apsauga nuo užšalimo) 7077 2 °C
P1 karstis (šilumos poreikis) 7078 20 °C
Parengties T (Laukimo parengtyje temperatūra) 7093 10 °C
Isor. (Išorinis valdymas) 7141 OFF [išj.]
Luzio taskas (Šildymo kreivės lūžio taškas) 7162 40 °C
Min laikas (minimalus pavaros variklio veikimo laikas) 7189 10
Vasaros laik (sezoninis laiko pakeitimas) 7198 ON [ įj.]
ECL adresas (valdančiojo / valdomojo adresas) 7199 15
Tipas 760 0 130
Kodas 8300 XXXX
Info 8301 XXXX
Pašvietimas (Ekranėlio pašvietimas) 8310 16
Kontrastas (Ekranėlio kontrastas) 83 11 10
Kalba 8315 Anglų
MOD adresas (MODBUS magistralės adresas) 8320 0
Techninis aprašymas
DH -SM T/LT
VI.K T.H1.21 © Danfos s 05/2008
3
ECL 110 valdiklis su priedais

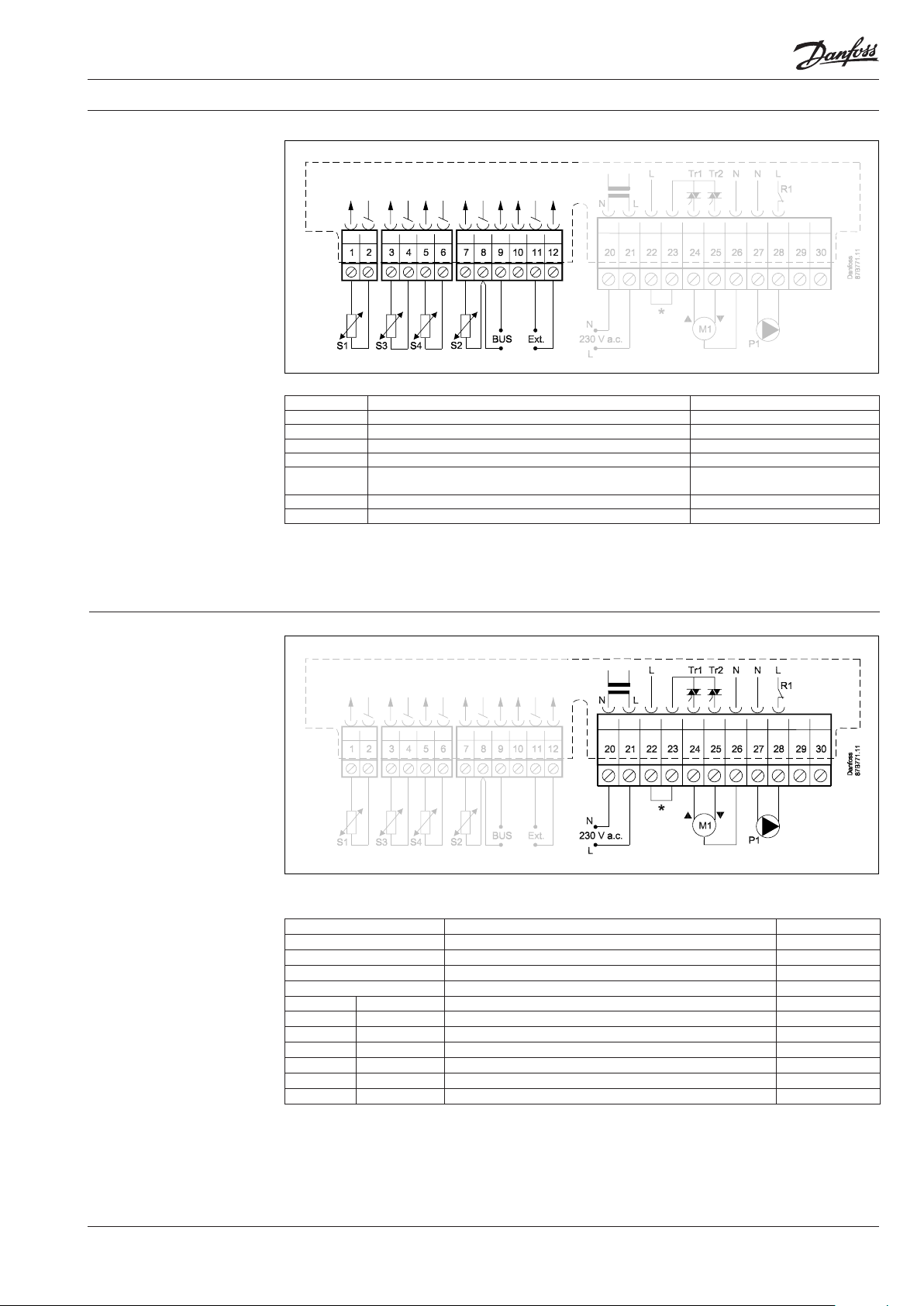

Temperatūros jutiklių
prijungimas ir ECL BUS
magistralė
Gnybta s Aprašymas Tipas (rekome ndacija)
1 ir 2 S1 Lauko temperatūros jutiklis ESMT
3 ir 4 S3 Srauto temperatūros jutiklis ESM-11 / ESMC / ESMU
5 ir 6 S4 Grąžinamos temperatūros jutiklis ESM-11 / ESMC / ESMU
7 ir 8 S2 Patalpos temperatūros jutiklis E SM-1 0
8 ir 9 ECL BUS magistralė, pulto kambaryje / nuotolinio valdymo pulto
jungtys
10 Nenaudokite
11 ir 12 Išoriniam perreguliavimui
ECA 60 / 62
ECA 61 / 63
Elektros sujungimai - 230
V a.c.
[kintama srovė] – bendra
apžvalga
Laido skerspjūvis jutiklių prijungimui: 0,4 – 0,75 mm
Bendras kabelio ilgis: Maks. 125 m (visiems jutikliams, įskaitant ir ECL
BUS magistralę)
* Papildomos jungtys, skirtos saugos termostatui.
2
Gybtas Aprašymas Maks. apkrova
20 Maitinimo įtampa 230 V a.c. [kint. Įtampa] – neutralė (N)
21 Maitinimo įtampa 230 V a.c. [kint. Įtampa] – srovės laidas (L)
22 Papildomos jungtys saugos termostatui
23 Papildomos jungtys saugos termostatui
24 M1 Vožtuvo su pavara atidarymas, arba termoelementas (ABV) 15 VA
25 M1 Vožtuvo su pavara uždarymas 15 VA
26 M1 Vožtuvo su pavara neutralė 15 VA
27 P1 Cirkuliacinis siurblys - neutralė
28 P1 Cirkuliacinis siurblys - srovės laidas (relė R1) 4 (2) A
29 Nenaudokite
30 Nenaudokite
Laido skersmuo: 0,5 – 1,5 mm
2
Neteisingas sujungimas gali sugadinti prietaisą.
.#$[
$,/D ;CZ
;:::
Kaip naudotis meniu
punktais?
ECL 110 valdiklis su priedaisTechninis aprašymas
Temperatūrų ir kitų reikšmių reguliavimas
Meniu eilučių perjungimas
Pasirinkti / grįžti
2 sek.
Grįžti į kasdienį vartotojo meniu
Simbolių reikšmės
Naudojimas kasdien
Pageidaujama srauto temperatūra yra veikiama, pavyzdžiui,
patalpos ar grįžtamosios temperatūros.
Pavara uždaro vožtuvą.
Pavara atidaro vožtuvą.
Pavara negauna valdymo komandos.
Siurblys įjungtas [ON].
Siurblys išjungtas [OFF].
Valdiklis veikia sumažintos temperatūros režime.
Valdiklis veikia paruošiamajame pastoviai sumažintos
temperatūros režime (simbolis mirksi).
Valdiklis veikia komforto režime.
Valdiklis veikia paruošiamajame komforto režime
(simbolis mirksi).
Sureguliuokite temperatūrą tikrajame valdymo režime.
Pasirinkite režimą:
Automatinis, Komforto, Sumažintos temperatūros, Laukimo
parengtyje.
4
Grakas su nustatytu kiekvieno komforto periodo pradžios ir
pabai gos laiku visoms savaitės dienoms: pirmadieniui, antradieniui,
tre čiadieniui, ketvirtadieniui, penktadieniui, šeštadieniui,
sekmadieniui.
Priežiūra:
Paspauskite mygtuką ir palaikykite jį nuspaudę 2 sekundes.
