MAKING MODERN LIVING POSSIBLE
Ghid de instalare
Instalaţii de încălzire ECflex
EFSIC EFTPC
www.EH.danfoss.com
Ghid de instalare Instalaţii de încălzire ECflex
Index
1 Introducere ............................................. 3
1.1 Instrucţiuni de siguranţă ................................... 5
1.2 Instrucţiuni de instalare ................................... 7
1.3 Prezentarea generală a sistemului ............................. 8
1.4 Prezentarea generală a funcţiilor .............................. 8
2 Instalare pas cu pas ......................................... 9
2.1 Metode de fixare ....................................... 9
2.2 Calcularea distanţei C-C ................................... 10
2.3 Planificarea instalării ..................................... 11
2.4 Pregătirea zonei de instalare ................................ 11
3 Instalarea elementelor ....................................... 11
3.1 Instalarea elementelor de încălzire ............................. 12
4 Aplicaţii pentru interior ...................................... 13
4.1 Încălzirea în podea în straturi subţiri ............................ 14
4.2 Încălzirea în podea pentru podele cu traverse ...................... 15
4.3 Încălzire în podea cu EFCI DRY ............................... 16
4.4 Încălzire în podea pentru podele de beton ........................ 17
5 Aplicaţii pentru exterior ...................................... 19
5.1 Topirea zăpezii pe zonele de sol .............................. 20
5.2 Protecţia la îngheţ a conductelor .............................. 22
6 Finalizarea instalării ........................................ 23
7 Setări opţionale ........................................... 24
7.1 Setările de temperatură a podelei ............................. 24
1 Introducere
În acest Manual de instalare, cuvântul „element” se referă la cablurile de încălzire.
Pentru alte aplicaţii, contactaţi biroul local de vânzări.
Utilizările elementelor de încălzire prezentate de
acest Manual de instalare sunt prezentate în următoarele pagini.
Danfoss Heating Solutions VIAMJ246
3
Ghid de instalare Instalaţii de încălzire ECflex
Încălzirea în podea în straturi subţiri (< 3 cm)
- consultaţi secţiunea 4.1.
Încălzirea în podea cu EFCI DRY
- consultaţi secţiunea 4.3.
Încălzirea în podea pentru podele cu traverse
- consultaţi secţiunea 4.2.
Încălzirea în podea pentru podele de beton (> 3
cm)
- consultaţi secţiunea 4.4.
Topirea zăpezii şi a gheţii pe zone de sol
- consultaţi secţiunea 5.1.
4
Protecţia la îngheţ a sistemelor de conducte
- consultaţi secţiunea 5.2.
VIAMJ246 Danfoss Heating Solutions
Ghid de instalare Instalaţii de încălzire ECflex
1.1 Instrucţiuni de siguranţă
Elementele trebuie să fie conectate întotdeauna
de un electrician autorizat printr-o conexiune fixă.
Deconectaţi toate circuitele electrice înainte de
▪
instalare şi înainte de a efectua lucrări de service.
Conexiunea la sursa de alimentare nu trebuie să
▪
fie accesibilă în mod direct utilizatorului final.
Fiecare înveliş de protecţie a cablului de încălzi-
▪
re trebuie să fie împământat în conformitate cu
reglementările locale privind electricitatea şi tre-
Nu tăiaţi şi nu scurtaţi niciodată elementul de
încălzire
Tăierea elementului de încălzire va duce la anu-
▪
larea garanţiei.
Numai cablurile reci pot fi tăiate sau scurtate
▪
pentru a se potrivi nevoilor.
buie să fie conectat la un dispozitiv de curent rezidual (RCD).
Evaluarea decuplării dispozitivului RCD reco-
▪
mandată este de 30 mA, dar poate creşte până
la 300 mA acolo unde scurgerea capacitivă poate duce la o decuplarea incorectă.
Elementele de încălzire trebuie să fie conectate
▪
printr-un comutator care furnizează o deconectare multipolară.
Elementul trebuie să fie dotat cu o siguranţă
▪
electrică sau cu un întrerupător de circuit de dimensiune corespunzătoare, de ex., 10/13 A pentru un cablu rece de 1,5 mm2 şi 16/20 A pentru
un cablu rece de2 2,5 mm.
Elementele trebuie să fie instalate întotdeauna
conform reglementărilor locale privind construirea şi a regulilor privind conectarea, precum şi
conform instrucţiunilor din acest Manual de instalare
Orice altă instalare ar putea împiedica funcţio-
▪
nalitatea elementului sau ar putea constitui un
pericol de siguranţă, conducând la anularea garanţiei.
Asiguraţi-vă că elementele, cablurile reci, cutiile
▪
de legături şi alte componente electrice nu intră
în contact cu substanţe chimice sau cu materiale inflamabile în timpul sau după instalare.
Danfoss Heating Solutions VIAMJ246
5
Ghid de instalare Instalaţii de încălzire ECflex
Prezenţa unui element de încălzire trebuie
să fie făcută evidentă prin stabilirea de semne
▪
sau de marcaje de avertizare la fitingurile de conectare la energie şi/sau, frecvent, de-a lungul liniei circuitului unde pot fi văzute clar.
să fie menţionată în orice documentaţie elec-
▪
trică pentru instalare.
Nu depăşiţi niciodată densitatea termică maximă
(W/m2) pentru aplicaţia prezentă.
1. Cablu de
încălzire
2.
Termostat
3. Senzor
4. Înveliş de
protecţie
5. RCD
6. Comutator
multipolar
7. Siguranţă
electrică
Conexiuni
Fază - Negru
▪
Nul - Albastru
▪
Împământare
▪
- Înveliş de
protecţie
6
VIAMJ246 Danfoss Heating Solutions
Ghid de instalare Instalaţii de încălzire ECflex
1.2 Instrucţiuni de instalare
Atenţie! Nu utilizaţi elementele clasificate în ca-
▪
tegoria M1 în zone supuse sarcinilor mecanice
Pregătiţi corespunzător
locul de instalare, îndepărtând obiectele ascuţite, murdăria etc.
Elementele nu trebuie să
se atingă sau să se intersecteze cu ele însele sau
cu alte elemente şi tre-
Măsuraţi regulat rezistenţa ohmică şi rezistenţa izolaţiei înainte şi în
timpul instalării.
Elementele şi, în special,
conexiunea trebuie să fie
protejată împotriva
apăsării şi a forţării.
buie să fie distribuite uniform pe zone.
ridicate sau impactului. Pentru clasificare, consultaţi secţiunea 1.3.
Produsul nu conţine substanţe dăunătoare.
▪
Depozitaţi într-un loc uscat şi cald la temperatu-
▪
ri cuprinse între +5 °C şi +30 °C.
Nu amplasaţi elementele
de încălzire sub pereţi şi
sub obstacole fixe. Este
necesar un spaţiu de min.
6 cm.
Elementul trebuie să fie
controlat termic şi nu trebuie acţionat la temperaturi ambientale mai mari
de 10 °C în aplicaţiile pen-
Păstraţi elementele departe de materialele de
izolaţie, de alte surse de
încălzire şi de manşoanele
de dilataţie.
Se recomandă un senzor
în podea în toate aplicaţiile de încălzire a podelei şi
obligatoriu, sub podelele
din lemn.
tru exterior.
Danfoss Heating Solutions VIAMJ246
7
Ghid de instalare Instalaţii de încălzire ECflex
1.3 Prezentarea generală a sistemului
ECflex EFSIC EFTPC
Clasă mecanică (IEC 60800) M2 C (IEC60800: 1992)
Încălzirea în podea în straturi subţiri (< 3 cm) D D
Încălzirea în podea pentru podele cu traverse - P
Încălzirea în podea cu EFCI DRY - P
Încălzire în podea pentru podele de beton (> 3 cm) D P
Topirea zăpezii şi a gheţii pe zone de sol D A
Protecţia la îngheţ a sistemelor de conducte A P
M2, C Pentru utilizarea în aplicaţii cu risc ridicat de
avariere mecanică.
Recomandare principală pentru această apli-
P
caţie.
1.4 Prezentarea generală a funcţiilor
D Destinat şi aprobat pentru această aplicaţie.
A Aplicabil, dar există opţiuni mai bune.
- Nu se aplică! A nu se utiliza!
1. Element
Distanţă C-C
2.
3. Conexiune la cablu rece
4. Cablu rece
5. Cutie de legături (dacă există)
6. Senzor
7. Termostat
8
VIAMJ246 Danfoss Heating Solutions
Ghid de instalare Instalaţii de încălzire ECflex
2 Instalare pas cu pas
2.1 Metode de fixare
Danfoss TWISTCLIP
Pentru a se utiliza pe armătura din reţea metalică.
EFCI Fast
Pentru a păstra distanţa C-C exactă (paşi de 2,5 cm)
pe suprafeţe netede.
Legături de cablu
Pentru a se utiliza pe armătura din reţea metalică. NU
fixaţi bucla. Cablul trebuie să poată fi mutat.
Danfoss CLIP CC
Pentru a păstra distanţa C-C exactă (paşi de 1 cm) pe
suprafeţe netede, rezistent la UV.
Bandă sau lipici topit la cald
Pentru fixarea elementelor pe suprafeţe dure, uscate,
netede.
Danfoss Aluminium Tape
Pentru a asigura transferul eficient de căldură.
Danfoss Heating Solutions VIAMJ246
9
Ghid de instalare Instalaţii de încălzire ECflex
2.2 Calcularea distanţei C-C
Pentru zonele de pe acoperişuri, pentru soluri şi pentru terenuri, distanţa C-C reprezintă distanţa în centimetri din mijlocul unui cablu până la mijlocul cablului
următor.
C - C [cm] =
Zonă [m]2]
Lungime cablu [m]
sau
Pentru încălzirea conductelor, verificaţi numărul de
cabluri pe metru - consultaţi secţiunea 5.2.
C - C [cm] = Ieşire cablu [W/m] x 100 cm
Densitate termică [W/m]2]
Distanţă C-C max.
Straturi subţiri (< 3 cm) 10 cm
Podele cu traverse 20 cm
DEVIcellTM Dry
Podele de beton (> 3 cm) 15 cm
Zone de sol 15 cm
W/m² @ 220V/380V
C-C [cm] 6 W/m 10 W/m 15 W/m 17 W/m 18 W/m 20 W/m
5 110 183 274 311 - -
7,5 73 122 183 207 220 244
10 55 91 137 156 165 183
12,5 44 73 110 124 132 146
15 37 61 91 104 110 122
W/m² @ 230V/400V
C-C [cm] 6 W/m 10 W/m 15 W/m 17 W/m 18 W/m 20 W/m
5 120 200 300 340 - -
7,5 80 133 200 227 240 267
10 60 100 150 170 180 200
12,5 48 80 120 136 144 160
15 40 67 100 113 120 133
x 100 cm
20 cm
W/m² @ 240V/415V
C-C [cm] 6 W/m 10 W/m 15 W/m 17 W/m 18 W/m 20 W/m
5 131 218 327 370 - -
7,5 87 145 218 247 261 290
10 65 109 163 185 196 218
12,5 52 87 131 148 157 174
15 44 73 109 123 131 145
10
VIAMJ246 Danfoss Heating Solutions
Ghid de instalare Instalaţii de încălzire ECflex

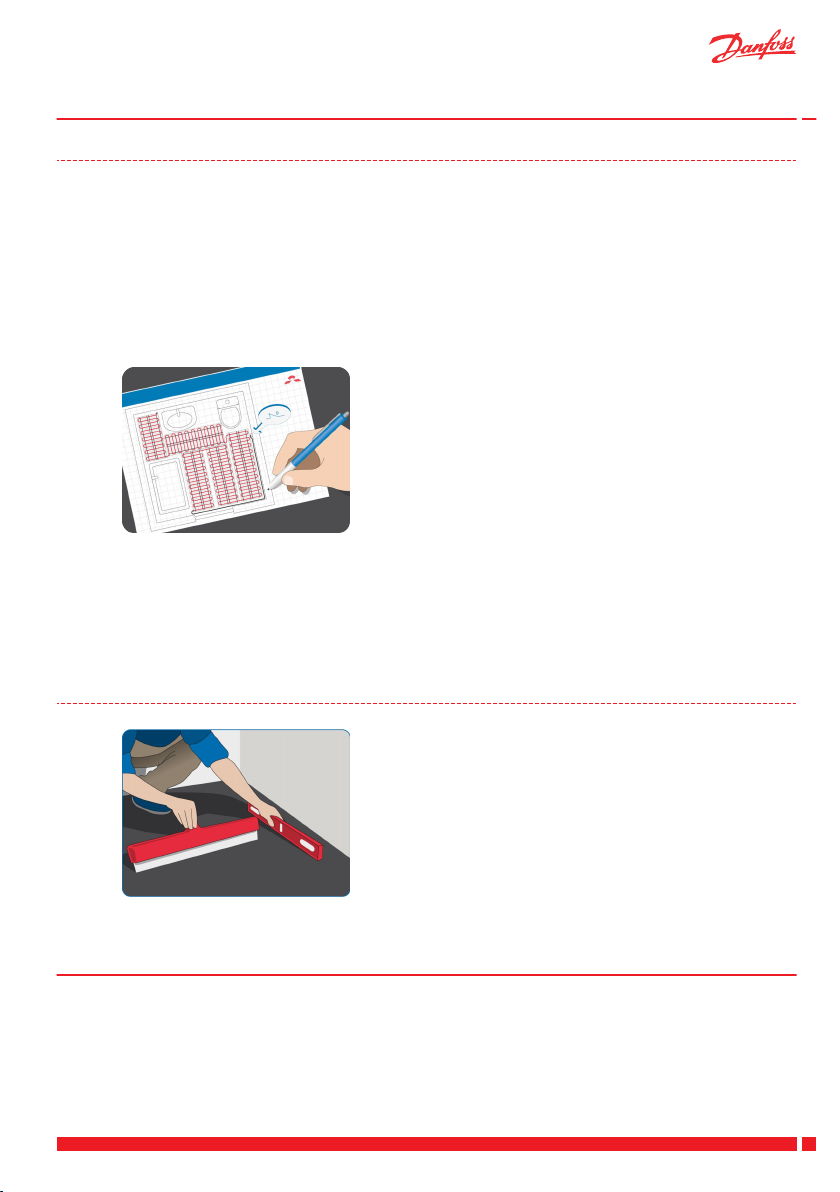

2.3 Planificarea instalării
Desenaţi o schiţă a instalării care să includă
prezentarea elementului
▪
cabluri reci şi conexiuni
▪
cutie de racord/organizator de cabluri (dacă
▪
există)
senzor
▪
cutie de legături
▪
termostat
▪
Salvaţi schiţa
Cunoaşterea locului exact al acestor componen-
▪
te facilitează lucrările ulterioare de depanare şi
de reparaţii ale elementelor defecte.
2.4 Pregătirea zonei de instalare
Reţineţi următoarele:
Respectaţi toate instrucţiunile din secţiunea 1.1.
▪
Respectaţi distanţa C-C corectă (numai pentru
▪
cabluri de încălzire) - consultaţi secţiunea 2.2.
Respectaţi adâncimea de instalare necesară şi
▪
posibila protecţie mecanică a cablurilor reci.
La instalarea mai multor elemente, nu legaţi ni-
▪
ciodată elementele în serie, ci direcţionaţi toate
cablurile reci în paralel la cutia de legături.
Două sau mai multe elemente pot fi insta-
▪
late în aceeaşi cameră, dar un singur element nu trebuie să fie instalat în două sau
în mai multe camere.
Toate elementele de încălzire din aceeaşi
▪
cameră trebuie să aibă aceeaşi densitate
termică (W/m2), dacă nu sunt conectate la
senzori şi termostate de podea separate.
Pentru cablurile separate ale conductorului, am-
▪
bele cabluri reci trebuie să fie conectate la cutia
de legături.
Îndepărtaţi toate urmele vechilor instalaţii dacă
▪
există.
Asiguraţi-vă că suprafaţa de instalare este ne-
▪
tedă, stabilă, plană, uscată şi curată.
Dacă este necesar, umpleţi orificiile din ju-
▪
rul conductelor, a scurgerilor sau a pereţilor sau aplicaţi un înveliş de folie
Nu trebuie să existe margini ascuţite, frunze,
▪
murdărie sau obiecte străine.
3 Instalarea elementelor
Nu se recomandă să se instaleze elemente la temperaturi mai scăzute de -5 °C.
Danfoss Heating Solutions VIAMJ246
La temperaturi scăzute, cablurile de încălzire pot deveni rigide. După desfăşurarea elementului, conectaţi-l pentru un moment la reţeaua de alimentare pentru a înmuia cablul înainte de fixare.
11
Ghid de instalare Instalaţii de încălzire ECflex
Măsurarea rezistenţei
Măsuraţi, verificaţi şi înregistraţi rezistenţa elementului în timpul instalării.
După despachetare
▪
După fixarea elementelor
▪
După finalizarea instalării
▪
3.1 Instalarea elementelor de încălzire
Respectaţi toate instrucţiunile şi recomandările din
secţiunea 1.1 şi 1.2.
Cabluri de încălzire
Poziţionaţi elementul de încălzire, astfel încât
▪
acesta să fie cel puţin la jumătatea distanţei C-C
faţă de obstacole.
Elementele trebuie să fie întotdeauna în contact
▪
cu distribuitorul de căldură (acoperiş, nisip,
pământ, beton, conductă etc.) - consultaţi secţiunea 4 şi 5 pentru detalii.
Respectaţi distanţa C-C corectă - consultaţi sec-
▪
ţiunea 2.2.
Poziţionaţi cablul de încălzire, astfel încât acesta
▪
să fie cel puţin la jumătatea distanţei C-C faţă de
obstacole.
Diametrul de îndoire a cablului de încălzire tre-
▪
buie să fie de cel puţin 6 ori diametrul cablului.
Dacă rezistenţa ohmică şi rezistenţa izolaţiei nu au valorile de pe etichetă, elementul trebuie înlocuit.
Rezistenţa ohmică trebuie să fie cuprinsă între
▪
-5 şi +10% din valoarea de pe etichetă.
Rezistenţa izolaţiei trebuie să afişeze > 20 MΩ la
▪
min. 500 V, de preferat 2,5 kV.
Cablurile de încălzire au marcaje în metri pentru
▪
a ajuta în timpul instalării
Lungimea reală a cablului poate varia cu +/- 2%.
▪
Prelungirea cablurilor reci
Evitaţi prelungirea cablurilor reci dacă este posi-
▪
bil. Conectaţi cablurile reci la cutiile de racord
sau la organizatoarele de cabluri.
Pierderea max. de 5% din puterea potenţială din
▪
întreaga lungime a cablului rece.
Lungimea suplimentară a cablului rece va creşte
▪
curentul de scurgere capacitiv, ceea ce înseamnă că este posibil să fie necesar ca evaluarea decuplării dispozitivului RCD să fie mai mare.
Senzori
Senzorii sunt componente sub tensiune (230 V)
▪
şi trebuie să fie introduşi în tuburi de plastic
Senzorii pot fi prelungiţi utilizând cabluri de in-
▪
stalare.
Pentru aplicaţii specifice, consultaţi secţiunea 4.
▪
12
VIAMJ246 Danfoss Heating Solutions
Ghid de instalare Instalaţii de încălzire ECflex
Senzori în podea (numai pentru aplicaţii pentru
interior)
Obligatorii în podele din lemn sau în subpodele
▪
din lemn.
Vor fi amplasaţi într-un loc corespunzător.
▪
Unde nu sunt expuşi luminii soarelui sau
▪
atinşi de curenţii de aer de la deschiderile
uşilor
Distanţă >2 cm între două cabluri de
▪
încălzire
Tubul trebuie să fie pe acelaşi plan cu su-
▪
prafaţa podelei.
Pentru aceasta, este posibil să fie ne-
▪
cesar să crestaţi tubul.
Direcţionaţi tubul către cutia de legături.
▪
4 Aplicaţii pentru interior
Subpodea Straturi subţiri* (<
3 cm)
Lemn
Beton
Tip de podea
Lemn, parchet, laminat
Covor, vinil, linoleum
Max. 100 W/m
Max. 100 W/m
etc.
Podele cu dale în băi,
100 - 200 W/m
sere, pivniţe etc.
Podele cu dale în
100 - 150 W/m
bucătării, sufragerii, holuri etc.
Podele cu traverse EFCI DRY Podele de beton (>
2
2
Max. 100 W/m
2
Max. 150 W/m
Max. 150 W/m
100 - 200 W/m
100 - 150 W/m
2
2
2
2
Max. 10 W/m şi 100 W/m
Max. 20 W/m şi 225 W/m
Max. 80 W/m
2
- -
- -
- -
3 cm)
2
2
2
2
* Poate fi până la 225 W/m2 în zonele ramelor, de ex.,
sub ferestre mari
Numai pe subpodele de beton şi sub dale
▪
Dacă sunt conectate la un senzor şi termostat în
▪
podea separat
Danfoss Heating Solutions VIAMJ246
13
Ghid de instalare Instalaţii de încălzire ECflex
Învelişuri pentru podea din lemn
Lemnul se usucă şi se umflă în mod natural în funcţie
de umiditatea relativă (RH) din cameră. Intervalul optim este 30 - 60% RH.
Evitaţi lemnul de fag şi de arţar în învelişurile
▪
pentru podea cu mai multe straturi dacă este
uscat prin presare.
Instalaţi o barieră de vapori pentru subpodelele
▪
cu umiditate relativă < 95% RH şi o membrană
etanşă > 95%.

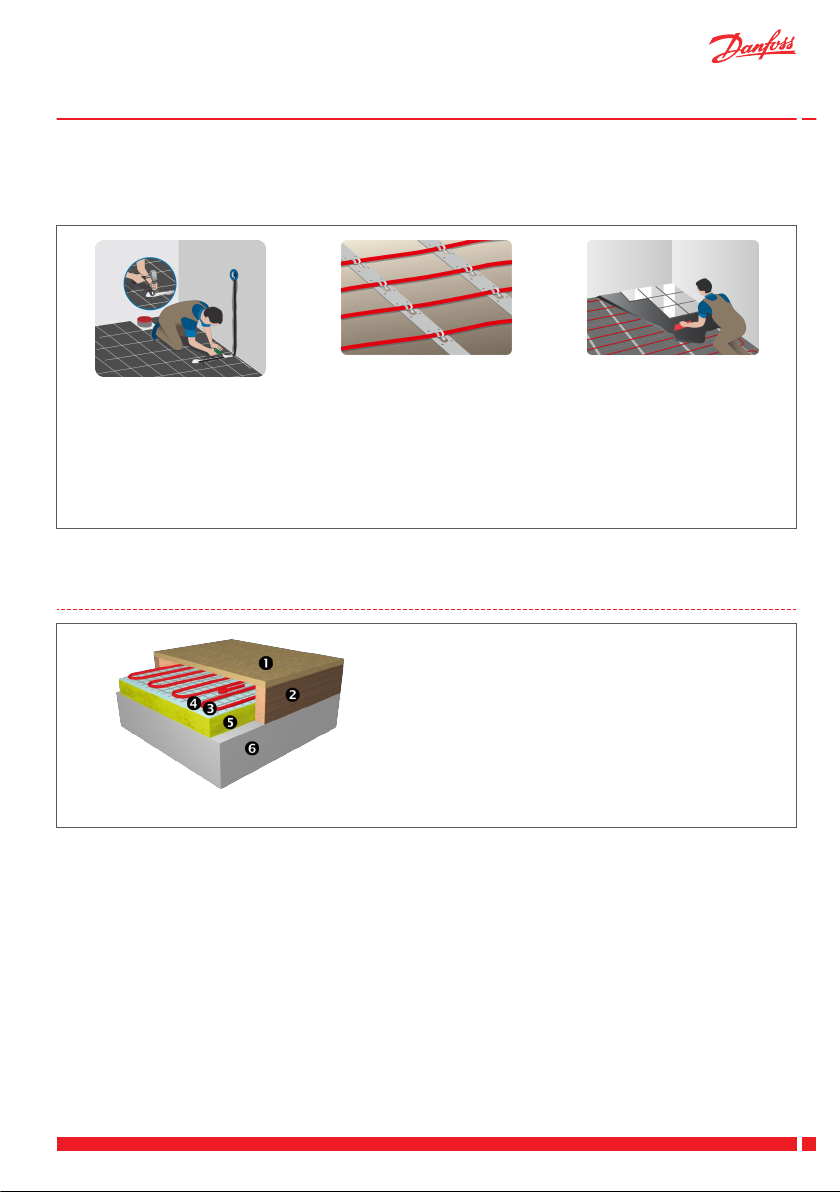

4.1 Încălzirea în podea în straturi subţiri
Podele cu dale noi în camere umede
Înveliş nou pentru podea în camere uscate
Asiguraţi un contact maxim între element şi ma-
▪
terialele de podea menţionate mai sus (nicio
bulă de aer).
Instalaţi sistemul de încălzire în întreaga zonă a
▪
podelei la o temperatură a suprafeţei de 15 °C.
Instalaţi întotdeauna un senzor în podea pentru
▪
a limita temperatura acesteia. Pentru informaţii
suplimentare, consultaţi secţiunea 7.1.
1. Dale noi
Adeziv pentru dale
2.
3. Membrană etanşă (în camere umede)
4. Compus autonivelant
5. Cablu de încălzireECflex
6. Amorsă
7. Podea cu dale sau de beton existentă
1. Dale noi, podea din lemn, laminat sau covor
Barieră de vapori şi covor fonoizolant (podea
2.
din lemn/laminat)
3. Compus pe bază de latex/adeziv pentru dale
4. Cablu de încălzireECflex
5. Amorsă
6. Podea de beton sau din lemn existentă
Subpodelele din lemn trebuie să fie ancorate corespunzător
Aplicaţi mortar pentru podea înainte de a pozi-
▪
ţiona elementul de încălzire dacă este necesar.
Izolaţie suplimentară (plăci izolante pentru dale)
Poate fi aplicată între subpodeaua existentă şi
▪
elementul de încălzire.
Polistiren (XPS) cu forţă de compresiune ri-
▪
dicată > 300 kN/m2.
Cu feţe de beton sau de folie fără fisuri.
▪
Trebuie să fie instalată aşa cum este recomandat
▪
de producător.
Senzorul în podea trebuie să fie instalat peste
▪
izolaţie.
Ieşire max. 10 W/m şi 150 W/m².
▪
14
VIAMJ246 Danfoss Heating Solutions
Membrană etanşă
Aplicaţi în camere umede peste cablurile de
▪
încălzire.
Aplicaţi numai dacă nu este deja instalată în po-
▪
deaua existentă.
Adeziv pentru dale sau compus autonivelant
Amorsaţi subpodeaua după cum se specifică de
▪
către furnizor.
Elementul de încălzire trebuie să fie fixat sigur
▪
înainte de aplicare.
Elementul de încălzire trebuie să fie complet în-
▪
corporat şi la cel puţin 5 mm.
Ghid de instalare Instalaţii de încălzire ECflex
Instrumente necesare
Ciocan.
▪
Tăiaţi o crestătură în perete şi fixaţi
canalele cablului şi cutia de legături. Tăiaţi cu dalta o crestătură pentru tubul senzorului şi pentru ca-
Desfăşuraţi cablul şi fixaţi-l pe subpodea cu ajutorul accesoriilor de fixare Danfoss CLIP sau alte accesorii
asemănătoare.
blul rece. Fixaţi tubul senzorului cu
un pistol de lipit, de ex.
4.2 Încălzirea în podea pentru podele cu traverse
1. Înveliş pentru podea din lemn.
2.
3. Cablu de încălzireECflex .
4. Plasă de rabiţ şi/sau folie de aluminiu.
5. Izolaţie.
6. Subpodea .
Daltă.
▪
Pistol de lipit.
▪
Aplicaţi compus autonivelant flexibil, membrană etanşă şi/sau adeziv
pentru dale, în funcţie de finisajul
podelei.
Traverse pentru podea.
Subpodeaua trebuie să fie bine izolată
Izolaţi podurile termice şi închideţi orificiile de
▪
ventilare, de ex., dintre podea şi pereţi/acoperişuri.
Cablurile de încălzire nu trebuie să atingă izolaţia
sau elementele din lemn
Distanţa dintre cablul de încălzire şi dulapi sau
▪
traverse trebuie să fie de cel puţin 30 mm.
Distanţa optimă dintre cablurile de încălzire şi
▪
învelişul podelei este de 3 - 5 cm.
Cablul de încălzire trebuie să fie fixat pe con-
▪
Cablurile de încălzire pot intersecta o traversă
Printr-o nişă de 50 mm aliniată cu banda de alu-
▪
miniu
Asiguraţi-vă că acest cablu nu este niciodată în
▪
contact cu traversa
Numai un singur cablu în fiecare nişă
▪
Instrumente necesare
Ferăstrău coadă de vulpe.
▪
Bandă de aluminiu.
▪
Danfoss TWISTCLIP sau un produs asemănător.
▪
ductă/folie la distanţe de 30 cm.
Danfoss Heating Solutions VIAMJ246
15
Ghid de instalare Instalaţii de încălzire ECflex
Aplicaţi plasă de rabiţ sau ceva
asemănător pe izolaţie.
Tăiaţi o nişă de 50 mm şi acoperiţi
cu bandă de aluminiu acolo unde
cablurile intersectează o traversă.

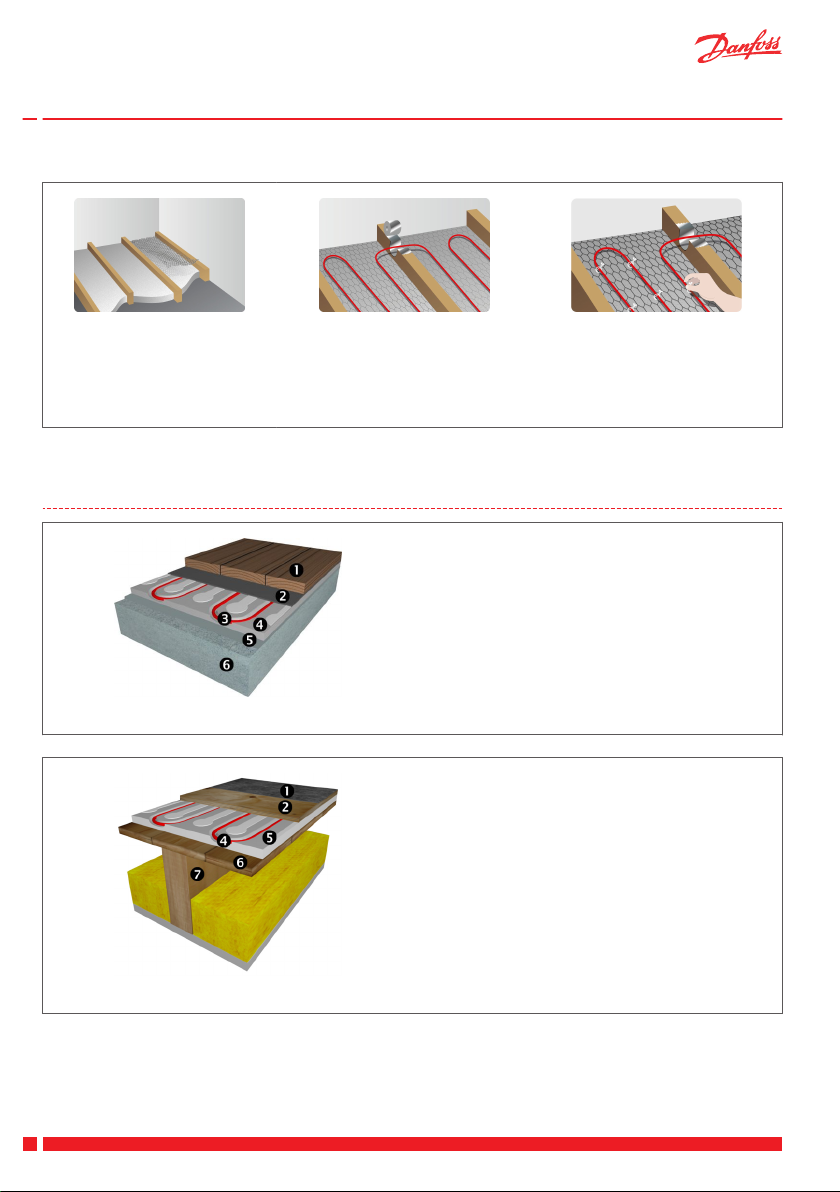

4.3 Încălzire în podea cu EFCI DRY
Fixaţi cablul şi senzorul corespunzător cu Danfoss TWISTCLIP ,
legături de cablu sau bandă termorezistentă.
1. Cherestea/parchet /laminat.
Covor fonoizolant/strat de pâslă.
2.
3. ECflex EFTPC .
4. EFCI DRY .
5. Membrană etanşă.
6. Podea existentă (de ex., beton, ghips, polistiren)
1. Linoleum/vinil, covor.
2.
Tablou de distribuţie a presiunii (de ex., placaj).
3. Covor fonoizolant/strat de pâslă.
4. ECflex EFTPC .
5. EFCI DRY .
6. Membrană etanşă.
7. Podea din lemn existentă.
16
VIAMJ246 Danfoss Heating Solutions
Ghid de instalare Instalaţii de încălzire ECflex
Instalarea sub covoare, linoleum sau vinil
Trebuie să fie separată de cabluri cu un tablou
▪
de distribuţie a presiunii de cel puţin 5 mm.
Respectaţi valoarea izolaţiei mai mare decât cea
▪
a tabloului de distribuţie a presiunii.
▪
R < 0,10 m2K/W care corespunde valorii de
1 Tog sau unui covor subţire.
Tăiaţi un orificiu pentru conexiunea cablului cald/rece
şi pentru tubul senzorului în podea şi piliţi toate muchiile ascuţite. Fixaţi tubul pe subpodea cu lipici sau cu
şuruburi.
Pentru informaţii suplimentare, consultaţi Manualul
de instalare pentru produsulEFCI .
4.4 Încălzire în podea pentru podele de beton
Dale încălzite în băi
Instrumente necesare
Ferăstrău coadă de vulpe.
▪
Pilă.
▪
Pistol de lipit.
▪
Bandă de aluminiu.
▪
Instalaţi cablul de încălzireECflex . Asiguraţi-vă că
acest cablu, terminaţia finală şi conexiunea cablului
cald/rece sunt mereu în contact cu placa de aluminiu
sau cu banda de aluminiu.
1. Dale noi.
2.
Adeziv pentru dale.
3. Membrană etanşă.
4. Beton.
5. Cablu de încălzireECflex .
6. Armătură din reţea metalică.
7. Izolaţie XPS.
8. Plăci de beton.
Danfoss Heating Solutions VIAMJ246
17
Ghid de instalare Instalaţii de încălzire ECflex
Podea nouă în camere uscate
De asemenea, sunt posibile şi alte combinaţii de învelişuri pentru podea şi podeaua existentă.
Cablurile de încălzire nu pot atinge izolaţia
Cablul de încălzire trebuie să fie separat de
▪
armătura din reţea metalică, de plăci de beton
sau de folie.
Încorporarea în beton sau mortar
Stratul nu trebuie să conţină pietre ascuţite
▪
Trebuie să fie suficient de umed, de omogen şi
▪
fără goluri de aer
1. Podea din lemn, laminat sau covor.
Covor fonoizolant/strat de pâslă (sub lemn).
2.
3. Barieră de vapori.
4. Beton.
5. Cablu de încălzireECflex .
6. Plăci de beton sau folie.
7. Izolaţie XPS.
8. Nisip sau pământ.
Turnaţi la o viteză moderată pentru a evita
▪
deplasarea elementului
Evitaţi utilizarea excesivă a greblelor, a lo-
▪
peţilor, a vibratoarelor şi a rolelor
Elementul de încălzire trebuie să fie complet în-
▪
corporat şi la cel puţin 5 mm
Acordaţi un timp de uscare de aproximativ 30
▪
de zile pentru beton şi de 7 zile pentru componentele turnate.
Aplicaţi armătură din reţea metalică, plăci de beton sau folie pe
izolaţie.
18
Desfăşuraţi cablul şi fixaţi-l pe subpodea sau pe armătura din reţea meta-
Turnaţi la viteză moderată pentru
a evita deplasarea elementului.
lică cu ajutorul accesoriilor de fixare
Danfoss CLIP sau a altor accesorii
asemănătoare.
VIAMJ246 Danfoss Heating Solutions
Ghid de instalare Instalaţii de încălzire ECflex

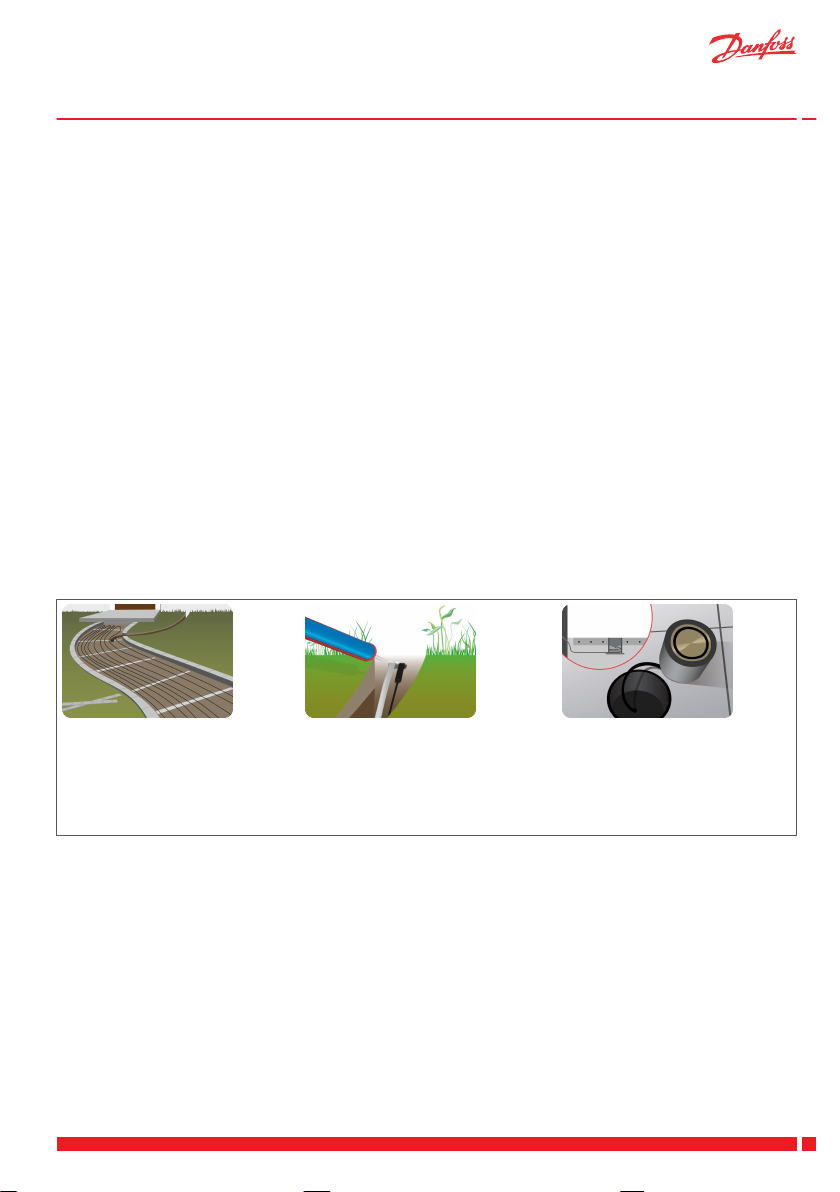

5 Aplicaţii pentru exterior
Respectaţi următoarele densităţi termice (W/m²) pentru aplicaţia curentă.
Temperatură no-
minală
Topire a zăpezii şi a gheţii pe zone de
sol
Protecţie la îngheţ a sistemelor de conducte
[°C] [W/m²] [W/m²]
De la 0 la -5 200 Consultaţi tabelul de mai jos.
De la -6 la -15 300
De la -16 la -25 400
De la -26 la -35 500
Protecţie la îngheţ a sistemelor de conducte [W/m]
Δt [K] Izolaţie [mm] Diametru conductă DN [mm]
15 20 25 32 40 50 65 80 100 125 150 200
10 8 9 11 14 16 19 24 29 36 44 - -
20 5 6 7 8 9 11 14 16 19 24 28 36
20
30 4 5 5 6 7 8 10 12 14 17 19 25
40 4 4 5 5 6 7 8 9 11 13 15 19
50 3 4 4 5 5 6 7 8 9 11 13 16
10 12 14 17 20 24 29 37 44 - - - -
20 8 9 10 12 14 17 20 24 29 35 42 -
30
30 6 7 8 9 11 12 15 18 21 25 29 37
40 5 6 7 8 9 10 12 14 17 20 23 29
50 5 6 6 7 8 9 11 12 14 17 19 24
10 15 19 22 27 32 39 49 - - - - -
20 10 12 14 16 19 22 27 32 39 47 - -
40
30 8 9 11 12 14 17 20 23 28 33 39 50
40 7 8 9 10 12 14 16 19 22 26 31 39
50 6 7 8 9 10 12 14 16 19 22 26 32
Danfoss Heating Solutions VIAMJ246
19
Ghid de instalare Instalaţii de încălzire ECflex
5.1 Topirea zăpezii pe zonele de sol
Construcţiile fără acoperiş, de ex., platforme,
trepte, poduri şi terase
Zone de sol, de ex., rampe şi parcări auto
1. Strat superior de plăci de beton.
Cablu de încălzireECflex .
2.
3. Accesorii de fixare sau armătură din reţea metalicăDanfoss CLIP .
4. Partea de dedesubt a construcţiilor fără acoperiş.
5. Izolaţie
1. Strat superior de plăci de beton sau de beton de
asfalt.
Strat de nisip sau beton.
2.
3. Cablu de încălzire ECflex .
4. Accesorii de fixare sau armătură din reţea metalică Danfoss CLIP .
5. Strat-suport de piatră spartă/beton/asfalt vechi.
6. Izolaţie (opţional, asiguraţi-vă că stratul-suport
este potrivit).
7. Sol.
Zone de sol, de ex., străzi, alei şi trotuare
20
1. Strat superior de blocuri de pavaj sau de plăci de
beton
2.
Strat de nisip
3. Cablu de încălzire ECflex
4. Accesorii de fixare sau armătură din reţea metalică Danfoss CLIP
5. Strat-suport de piatră spartă
6. Izolaţie (opţional, asiguraţi-vă că stratul-suport
este potrivit)
7. Sol
VIAMJ246 Danfoss Heating Solutions
Ghid de instalare Instalaţii de încălzire ECflex
Termostatul de sol este obligatoriu
În stratul de nisip: ieşire de covor de la 250
▪
W/m2 şi ieşire de cablu de la 25 W/m.
În strat de beton: ieşire de cablu de la 30 W/m
▪
cu o densitate termică > 500 W/m2 (C-C < 6 cm).
Putere de alimentare limitată
Restrângeţi zona care urmează să fie încălzită,
▪
de ex., prin încălzirea urmelor de cauciuc şi nu a
întregii străzi.
Împărţiţi şi prioritizaţi zona în 2 părţi cu ajutorul
▪
produsului ECtemp 850 .
Instalaţi o valoare mai mică de W/m² decât este
▪
recomandat. Se va reduce performanţa de topire a zăpezii. Nu instalaţi o valoare mai mică de
W/m2 decât se recomandă în zonele de scurgere, de ex., în faţa treptelor încălzite.
Nu instalaţi cabluri numai în nisip
Cablurile de încălzire trebuie să fie protejate de
▪
un strat superior dur.
În caz contrar, contactaţi biroul local de vânzări.
▪
Încorporarea în beton sau mortar
Stratul nu trebuie să conţină pietre ascuţite.
▪
Trebuie să fie suficient de umed, de omogen şi
▪
fără goluri de aer:
Turnaţi la o viteză moderată pentru a evita
▪
deplasarea elementului.
Evitaţi utilizarea excesivă a greblelor, a lo-
▪
peţilor, a vibratoarelor şi a rolelor.
Elementul de încălzire trebuie să fie complet în-
▪
corporat şi la cel puţin 5 mm.
Acordaţi un timp de uscare de aproximativ 30
▪
de zile pentru beton şi de 7 zile pentru componentele turnate.
Pregătiţi suprafaţa de instalare cu
accesorii de fixare sau armătură
din reţea metalicăDanfoss CLIP .
Fixaţi tubul pentru cablul senzorului şi tubul/macheta de senzori
pentru ECtemp 850 dacă există.
Danfoss Heating Solutions VIAMJ246
Prelungiţi cablurile reci cu tuburi înguste şi amplasaţi conexiunile întrun loc uscat. Etanşaţi toate orificiile
de pătrundere prin pereţi sau prin
structuri similare. Aplicaţi bandă de
avertizare deasupra cablurilor reci.
După amplasarea blocurilor sau
după turnarea betonului/asfaltului, instalaţi senzori externi şi prelungiţi cablurile senzorilor conform Manualului pentru senzori.
21
Ghid de instalare Instalaţii de încălzire ECflex
5.2 Protecţia la îngheţ a conductelor
Urmărirea conductelor
1. Senzor.
2.
Cablu de încălzireECflex .
3. Izolaţie.
4. Fiting.
5. Supapă.
Urmărirea conductelor de sub suprafaţă
1. Bloc din beton de zgură (opţional) şi/sau izolaţie
XPS (opţional).
2.
Cablu de încălzireECflex .
3. Strat de nisip.
4. Sol.
5. Senzor (neprezentat).
Ieşirea necesară [W/m]se găseşte în tabelul de la pagina 19 şi depinde de:
λ W/mK Conductivitatea termică pentru izolaţie
de ≈ 0,04 utilizată în tabel
Δt K Diferenţa de temperatură dintre suport/
mediul înconjurător
D mm Diametrul exterior al izolaţiei
d mm Diametrul exterior al conductei
22
VIAMJ246 Danfoss Heating Solutions
Numărul de cabluri n
Relaţia dintre ieşirea necesară şi ieşirea cablului
▪
Numărul de cabluri per metru pe lungime
▪
Min. 2 pentru DN125-200
▪
Număr întreg = cabluri drepte (instalare mai
▪
uşoară)
Zecimale = înfăşurate în jurul conductei
▪
Pentru conducte din plastic:
Ieşire max. a cablului de 10 W/m.
▪
Aplicaţi bandă de aluminiu sub şi peste toată
▪
lungimea cablului.
Ghid de instalare Instalaţii de încălzire ECflex
Cablurile înfăşurate în jurul conductelor
sunt montate, după cum este prezentat, pentru fiecare 20 - 30 cm din conductă cu bandă de aluminiu. Cablurile
drepte trebuie să fie fixate, după cum
Aplicaţi bandă de aluminiu sub
(obligatoriu pentru conductele
din plastic) şi peste partea superioară a conductei pe toată
lungimea cablului.
este prezentat, în poziţia orei 5 sau a
orei 7. Cablurile din interiorul conductei
sunt fixate direct în conductă cu presetupa de compresiune.
6 Finalizarea instalării
Conectarea cablurilor
Conectaţi toate cablurile reci şi senzorul la cutia de
legături.
Consultaţi Manualul de instalare pentru termos-
▪
tat.
Consultaţi schema de circuite şi alte informaţii
▪
importanteîn secţiunea 1.1.
Observaţi că numărul total de amperi nu
▪
depăşeşte capacitatea termostatului. În caz contrat, instalaţi un contactor.
Verificarea finală şi documentaţia
Asiguraţi-vă că distribuitorul de căldură (de ex.,
▪
podea, conductă) poate rezista căldurii din element. Acest lucru este important în special dacă
elementul este conectat la un termostat care nu
Prelungiţi cablurile reci/cablurile
de delimitare şi amplasaţi conexiunea într-un loc uscat. Montaţi
cutia de legături pe sau aproape
de conductă şi instalaţi termostatul lângă conductă.
permite configurarea temperaturii maxime.
Pentru detalii, consultaţi secţiunea 4.
Acest lucru este important în special dacă
▪
elementul este conectat la un termostat
care nu permite configurarea temperaturii
maxime.
Documentaţi-vă în legătură cu următoarele as-
▪
pecte, utilizând textul, desenele sau imaginile:
tipul de cablu, distanţierea, adâncimea, as-
▪
pectul, codul de circuit, senzorii.
amplasarea conexiunilor dintre cablul rece
▪
şi elementul de încălzire.
amplasarea capacelor finale (numai con-
▪
ductori bifilari)
amplasarea manşoanelor de dilataţie dacă
▪
există.
Completaţi formularul de garanţie.
▪
Informaţi utilizatorul final sau supraveghetorul
▪
zilnic în legătură cu funcţionarea şi cu întreţinerea sistemului de încălzire.
Înaintea fiecărei perioade de utilizare continuă,
▪
verificaţi pentru a vedea dacă există defecţiuni
la tabloul de distribuţie, la termostat şi la senzori.
Verificaţi din nou şi comparaţi evaluarea
▪
rezistenţei electrice şi rezistenţa izolaţiei.
Danfoss Heating Solutions VIAMJ246
23
Ghid de instalare Instalaţii de încălzire ECflex
7 Setări opţionale
Dacă elementul este conectat la un termostat, cum ar
fi ECtemp , configuraţi setările de bază conform tabelului de mai jos şi aşa cum este descris în Manualul de
instalare a termostatului.
Termostat
ECtemp
Sarcină
max.
16 A Temp. cameră 20 - 22 °C
Încălzirea în podea în
general
13x
ECtemp
330/610
ECtemp
16/10 A La < +3 °C La < +5 °C
15A - -
Temp. podea: consultaţi
secţiunea 7.1
53x
ECtemp
16A - -
550
Danfoss
15 A (FT) - -
LINK
ECtemp
2 x 15 A - Topire < +3 °C, staţionare
850
Dacă este posibil, reglaţi limita de temperatură conform recomandărilor producătorului pentru a evita
avarierea podelei sau a conductei, de ex.
7.1 Setările de temperatură a podelei
Conform ISO 13732-2, temperatura confortabilă a podelei depinde de materialul de acoperire a podelei.
Podea de beton (dale) 26 - 28,5 °C
Lemn de esenţă moale (pin) 22,5 - 28 °C
Lemn de esenţă tare (stejar) 24,5 - 28 °C
Materii textile (carpete, covoare) 21 - 28 °C
Topirea zăpezii şi a ghe-
ţii pe zone de sol
Protecţia la îngheţ a sis-
temelor de conducte
- -
-
< -3 °C
Pentru majoritatea produselor pentru podele
▪
din lemn, temperatura este, de obicei, de aproximativ 27 °C.
Toate setările de temperatură a podelei trebuie să fie
cu câteva grade mai ridicate pentru a compensa rezistenţa termică în învelişul podelei.
24
VIAMJ246 Danfoss Heating Solutions
Ghid de instalare Instalaţii de încălzire ECflex
Rezistenţă ter-
Exemple de podele Detalii Setare aproximativă
mică [m2K/W]
0,02 Dală de 15 mm Piatră sau ceramică 26 °C
0,05 Laminat de 8 mm pe bază de HDF
0,10 Parchet de fag de 14 mm
0,13 Dulapi din stejar solid de 22 mm
< 0,17 Grosime max. de covor potrivită pentru
> 800 kg/m
650 - 800 kg/m
> 800 kg/m
conform EN 1307 34 °C
3
3
3
încălzirea în podea
0,18 Dulapi de brad solid de 22 mm
450 - 650 kg/m
3
Temperatura podelei trebuie să fie crescută uşor în
prima săptămână pentru a permite fixarea noii podele. Acest lucru se recomandă, de asemenea, la începutul unui sezon de încălzire.
pentru o temperatură a
podelei de 25 °C
28 °C
31 °C
32 °C
35 °C
Danfoss Heating Solutions VIAMJ246
25
Ghid de instalare Instalaţii de încălzire ECflex
26
VIAMJ246 Danfoss Heating Solutions
Ghid de instalare Instalaţii de încălzire ECflex
Danfoss Heating Solutions VIAMJ246
27
Ghid de instalare Instalaţii de încălzire ECflex
Danfoss A/S
Electric Heating Systems
Ulvehavevej 61
7100 Vejle
Denmark
Phone:+45 7488 8500
Fax: +45 7488 8501
Email: EH@danfoss.com
www.EH.danfoss.com
Firma Danfoss nu îši asumă nici o responsabilitate pentru posibilele erori din cataloage, broşuri şi alte materiale tipărite. Danfoss îşi rezervă dreptul de a modifica produsele sale fără notificare. Aceasta se
aplică de asemenea produselor care au fost deja comandate cu condiţia ca modificările să nu afecteze în mod substanţial specificaţiile deja convenite. Toate mărcile comerciale sunt proprietatea companiilor respective. Danfoss Heating Solutions şi emblema Danfoss Heating Solutions reprezintă mărci comerciale ale Danfoss A/S. Toate drepturile sunt rezervate.
088L0802 & VIAMJ246 Produced by Danfoss Heating Solutions © 01/2012
Loading...
