1Úvod
V tomto návodu k instalaci se slovo „topný prvek”
používá pro topné kabely.
Informace ohledně dalších aplikací získáte u vaší místní pobočky.
V následujícím textu je uveden způsob použití topných prvků popsaných v tomto návodu.
Podlahové vytápění v tenkých podložích (<3 cm)
- viz část 4.1.
Danfoss Heating SolutionsVIAMJ248
Podlahové vytápění v trámové podlaze
- viz část 4.2.
3
Instalační příručkaTopné kabely ECflex
Podlahové vytápění s EFCI DRY
- viz část 4.3.
Rozpouštění sněhu na zemi
- viz část 5.1.
1.1Bezpečnostní pokyny
Podlahové vytápění v betonových podlahách (>3
cm)
- viz část 4.4.
Ochrana proti zamrznutí trubek
- viz část 5.2.
Topný prvek nikdy nezkratujte.
Přeříznutím topného prvku je zrušena záruka.
▪
Zkrátit lze v případě potřeby pouze studené ve-
▪
dení.
4
Topné prvky je vždy nutno instalovat ve shodě s
místními stavebními předpisy a předpisy pro pro-
VIAMJ248Danfoss Heating Solutions
Instalační příručkaTopné kabely ECflex
vádění elektroinstalací a také ve shodě s tímto návodem k instalaci.
Při jakémkoli jiném způsobu instalace může být
▪
porušena funkčnost topného prvku a tím může
dojít ke vzniku bezpečnostního rizika a zneplatnění záruky.
Během instalace ani po ní nesmí topné prvky,
▪
studené vedení, spojovací krabice ani jiné elektrické komponenty přijít do styku s chemikáliemi nebo s hořlavými materiály.
Topné prvky musí zapojovat oprávněný elektrikář
a musí být připojeny pevně.
Před instalací a prováděním servisu musí být od-
▪
straněno napětí ze všech el. obvodů.
Připojení ke zdroji napájení nesmí být koncové-
▪
mu uživateli přímo přístupné.
Stínění topných kabelů musí být uzemněno
▪
podle místních předpisů a připojeno k proudovému chrániči.
Doporučená vypínací hodnota proudového
▪
chrániče je 30 mA, ale může být zvýšena až na
300 mA, jestliže kapacitní svodové proudy způsobují časté vypínání.
Topné prvky musí být připojeny prostřednic-
▪
tvím spínače, který odpojuje všechny póly.
Topný prvek musí být vybaven správně dimen-
▪
zovanou pojistkou nebo jističem, např. 10/13 A
pro 1,5mm2 studené vedení a16/20 A pro
2,5mm2 studené vedení.
1. Topný kabel
2. Termostat
3. Čidlo
4. Displej
5. Proudový
chránič
6. Pólový přepínač
7. Pojistka
Připojení
Fáze - černý
▪
Nulový vodič
▪
- modrý
Země - stíně-
▪
ní
Danfoss Heating SolutionsVIAMJ248
Přítomnost topného prvku musí být
vyznačena varovnými nápisy nebo označeními
▪
u připojení k napájení nebo na viditelných místech podél vedení.
být po instalaci uvedena ve veškeré dokumenta-
▪
ci k elektroinstalaci.
Nikdy nepřekračujte maximální tepelnou hustotu
(W/m2) pro danou aplikaci.
5
Instalační příručkaTopné kabely ECflex
1.2Pokyny k instalaci
Upozornění! Nepoužívejte prvky třídy M1 na mí-
▪
stech, které jsou vystaveny nadměrné mecha-
Pečlivě připravte místo instalace, tj. odstraňte ostré
objekty, nečistoty a podobně.
Topné prvky se nesmějí
vzájemně dotýkat a křížit a
nesmí se dotýkat a křížit s
jinými topnými prvky. V
daných oblastech musí
Měřte ohmický odpor a
izolační odpor před instalací a pravidelně během
instalace.
Topné prvky a zejména
jejich připojení musí být
chráněny před namáháním a nadměrným na-
pnutím.
být rozmístěny rovnoměrně.
nické zátěži. Další informace o zatřídění naleznete v části 1.3.
Výrobek neobsahuje škodlivé látky.
▪
Skladujte na suchém, teplém místě při teplotách
▪
v rozmezí +5 °C až +30 °C.
Neukládejte topné prvky
pod zdi a pevné překážky. Je požadována vrstva
vzduchu min. 6 cm.
Je třeba kontrolovat teplotu topného prvku a
prvek neprovozovat u venkovních aplikací při teplotách nad 10 °C.
Na topné prvky nepokládejte izolační materiál, jiné zdroje tepla a rozpěrky.
Podlahové čidlo je doporučováno u veškerého
podlahového vytápění aje povinné pod dřevěnými podlahami.
6
VIAMJ248Danfoss Heating Solutions
Instalační příručkaTopné kabely ECflex
1.3Přehled systému
ECflexEFSICEFTPC
Mechanická třída (IEC 60800)M2C (IEC60800: 1992)
Podlahové vytápění v tenkých podložích (<3 cm)DD
Podlahové vytápění v trámové podlaze-P
Podlahové vytápění s EFCI DRY-P
Podlahové vytápění v betonových podlahách (>3 cm)DP
Rozpouštění sněhu a ledu na zemiDA
Ochrana potrubních systémů proti mrazuAP
M2, C Pro aplikace s vyšším rizikem mechanické-
ho poškození.
PPrimární doporučení pro danou aplikaci.
1.4Přehled funkcí
2Instalace krok za krokem
2.1Metody upevnění
DNavrženo a schváleno pro danou aplikaci.
ALze použít, ale existují lepší možnosti.
-Nelze použít! Nepoužívat!
1. Topný prvek
2. Mezikabelová vzdálenost
3. Připojení studeného vedení
4. Studené vedení
5. Spojovací krabice (je-li použita)
6. Čidlo
7. Termostat
Danfoss TWISTCLIP
Para utilización en malla de refuerzo.
Pro zachování přesné vzdálenosti kabelů (1cm kroky)
na rovných površích, odolné proti UV záření.
Danfoss Heating SolutionsVIAMJ248
Danfoss CLIP CC
7
Instalační příručkaTopné kabely ECflex
EFCI Fast
Pro zachování přesné vzdálenosti kabelů (2,5cm kroky) na rovných površích.
Úchytky kabelů
Pro použití na vyztužené síťovině. NEUCHYCUJTE
smyčku. Musí být umožněn pohyb kabelu
2.2Výpočet vzdálenosti mezi kabely
U aplikací na střechách, v zemi a ve šlechtěném terénu je vzdálenost mezi kabely vzdálenost v centimetrech od středu jednoho kabelu ke středu dalšího kabelu.
U vytápění potrubí se podívejte na počet kabelů na
metr - viz část 5.2.
Připevnění páskou nebo termoplastickým lepidlem
Pro připevnění topných prvků na tvrdé, suché, rovné
povrchy.
Danfoss Aluminium Tape
Pro zajištění účinného přenosu tepla.
Vzdálenost
mezi kabely
[cm]
=
Plocha [m2]
Délka kabelů [m]
x 100 cm
nebo
Vzdálenost
mezi kabely
[cm]
= Výkon kabelů [W/m]x 100 cm
Tepelná hustota [W/m2]
Max. vzdálenost mezi
Tenká podloží (<3 cm)10 cm
Trámové podlahy20 cm
DEVIcellTM Dry
20 cm
Betonové podlahy (>3 cm)15 cm
Terén15 cm
8
VIAMJ248Danfoss Heating Solutions
Instalační příručkaTopné kabely ECflex
W/m² při 220V/380V
Vzdálenost mezi kabely [cm]6 W/m10 W/m15 W/m17 W/m18 W/m20 W/m
5110183274311--
7,573122183207220244
105591137156165183
12,54473110124132146
15376191104110122
W/m² při 230V/400V
Vzdálenost mezi kabely [cm]6 W/m10 W/m15 W/m17 W/m18 W/m20 W/m
5120200300340--
7,580133200227240267
1060100150170180200
12,54880120136144160
154067100113120133
W/m² při 240V/415V
Vzdálenost mezi kabely [cm]6 W/m10 W/m15 W/m17 W/m18 W/m20 W/m
5131218327370--
7,587145218247261290
1065109163185196218
12,55287131148157174
154473109123131145
2.3Plánování instalace
Nakreslete si náčrtek instalace s následujícími položkami:
rozmístění topných prvků
▪
studené vedení a připojení
▪
rozvodná krabice/kabelová spojka (je-li použita)
▪
čidlo
▪
spojovací krabice
▪
termostat
▪
Náčrtek si uložte.
Znalost přesné polohy těchto komponent
▪
usnadní následné odstraňování potíží a opravy
vadných prvků.
Danfoss Heating SolutionsVIAMJ248
9
Instalační příručkaTopné kabely ECflex
Mějte na paměti následující body:
Dodržujte všechny pokyny uvedené v části 1.1.
▪
Dodržujte správnou vzdálenost mezi kabely
▪
(platí pouze pro topné kabely) - viz část 2.2.
Dodržujte požadovanou hloubku instalace a ne-
▪
zapomeňte na případnou mechanickou ochranu studeného vedení.
Pokud instalujete více topných prvků, nikdy ne-
▪
zapojujte vodiče do série, ale veďte veškerá studená vedení do spojovací krabice paralelně.
Dva nebo více topných prvků lze nainsta-
▪
lovat do jedné místnosti, ale není možné
nainstalovat jeden topný prvek přes dvě
nebo více místností.
Všechny topné prvky v jedné místnosti
▪
musí mít stejnou tepelnou hustotu (W/
m2), pokud nejsou připojeny k různým
podlahovým čidlům a termostatům.
U jednovodičových kabelů musí být oba stude-
▪
né konce zapojeny do spojovací krabice.
2.4Příprava oblasti instalace
Pokud je to zapotřebí, odstraňte veškeré pozů-
▪
statky po starých instalacích.
Zkontrolujte, zda je povrch rovný, stabilní, hlad-
▪
ký, suchý a čistý.
V oblasti instalace se nesmí vyskytovat žádné
▪
ostré hrany, listy, nečistoty nebo cizí předměty.
V případě potřeby vyplňte mezery kolem
▪
potrubí, žlabů nebo stěn nebo použijte
krycí fólii.
3Instalace topných prvků
Nedoporučujeme provádět instalaci topných prvků
při teplotách pod -5 °C.
Při nízkých teplotách mohou topné kabely ztuhnout.

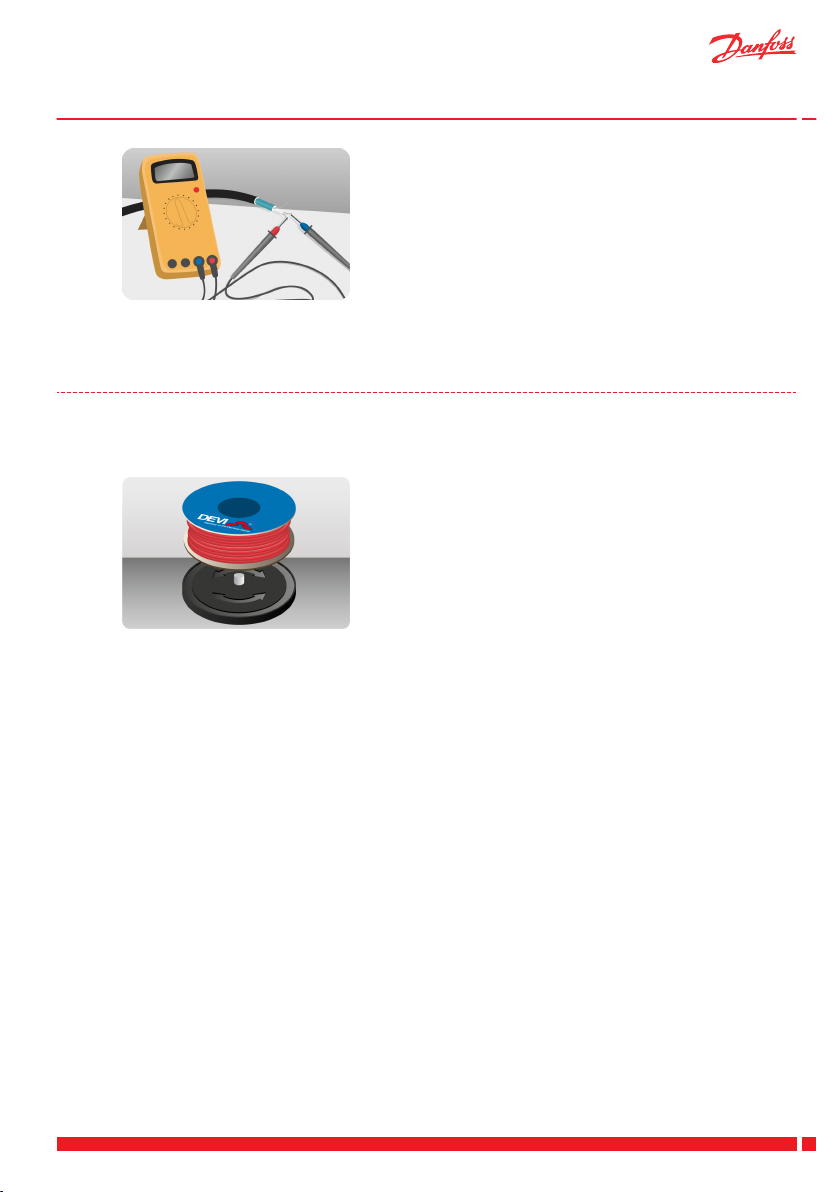

Po rozbalení topného prvku ho krátce připojte k síťovému napájení, aby kabel před připevněním změknul.
Měření odporu
Během instalace měřte, kontrolujte a zaznamenávejte
odpor topného prvku.
10
VIAMJ248Danfoss Heating Solutions
po vybalení
▪
po připevnění topných prvků
▪
po dokončení instalace
▪
Pokud ohmický odpor nebo izolační odpor neodpovídá uvedeným hodnotám, topný prvek je nutno vyměnit.
Ohmický odpor musí být z intervalu -5 až +10 %
▪
uvedené hodnoty.
Izolační odpor musí být >20 MΩ při min. 500 V,
▪
v ideálním případě při 2,5 kV.
Instalační příručka
3.1Instalace topných prvků
Topné kabely ECflex
Dodržujte všechny pokyny a pravidla uvedené v částech 1.1 a 1.2.
Topné kabely
Umístěte topný prvek do vzdálenosti minimálně
▪
poloviny vzdálenosti mezi kabely od překážek.
Topné prvky musí být vždy v dobrém kontaktu s
▪
distributorem tepla (střecha, písek, půda, beton,
potrubí apod.) - podrobnosti naleznete v části 4
a 5.
Dodržujte správnou vzdálenost mezi kabely - viz
▪
část 2.2.
Umístěte topný kabel nejméně do vzdálenosti
▪
poloviny vzdálenosti mezi kabely od překážek.
Průměr ohybu topných kabelů musí činit ale-
▪
spoň 6násobek průměru kabelu.
Topné kabely jsou označeny měřítkem, které
▪
pomůže při instalaci.
Skutečná délka kabelu se může lišit o +/- 2 %.
▪
Prodloužení studeného vedení
Pokud je to možné, vyhněte se prodloužení stu-
▪
deného vedení. Zapojte studené vedení do rozvodné krabice nebo kabelové spojky.
Max. 5% ztráta potenciálu v celé délce studené-
▪
ho vedení.
Prodloužení studeného vedení zvýší kapacitní
▪
svodový proud, což znamená, že musí být použit výkonnější proudový chránič.
Čidla
Čidla jsou komponenty pod napětím (230 V) a
▪
musí být zapojena do plastové trubky.
Čidla je možné prodloužit pomocí instalačního
▪
kabelu.
Informace o konkrétních aplikacích naleznete v
▪
části 4.
Podlahová čidla (pouze u aplikací uvnitř budov)
Povinná pod dřevěnými podlahami nebo v
▪
dřevěných podkladech podlahy.
Musí být umístěna na vhodném místě.
▪
Nesmí být vystavena slunečnímu světlu
▪
nebo průvanu z otevřených dveří.
Ve vzdálenosti >2 cm mezi dvěma topný-
▪
mi kabely.
Vedení musí být zarovnáno s povrchem
▪
podlahy.
Možná bude zapotřebí vedení zapu-
▪
stit.
Dotáhněte vedení do spojovací krabice.
▪
Danfoss Heating SolutionsVIAMJ248
11
Instalační příručkaTopné kabely ECflex
4Použití uvnitř budov
Podklad podlahy
Dřevo
Beton
Tenká podloží* (<3
cm)
Trámové podlahyEFCI DRYBetonové podlahy
(>3 cm)
Max. 10 W/m a 100 W/m
Max. 20 W/m a 225 W/m
2
2
Typ podlahy
Dřevěná, pa-
Max. 100 W/m
2
Max. 80 W/m
2
Max. 100 W/m
2
Max. 150 W/m
rkety, laminátová
Koberec, vinyl,
Max. 100 W/m
2
--
Max. 150 W/m
linoleum a
podobně
Dlaždice v
koupel-
▪
100 - 200 W/m
2
--
100 - 200 W/m
nách,
zimních
▪
zahradách,
sklepech
▪
a podobně
Dlaždice v
kuchy-
▪
100 - 150 W/m
2
--
100 - 150 W/m
ních,
obýva-
▪
cích pokojích,
chod-
▪
bách a
podobně
2
2
2
2
* Může být až 225 W/m2 v okrajových zónách, např.
pod velkými okny.
Pouze u betonových podkladů podlahy a pod
▪
dlaždicemi.
V případě připojení k samostatnému podlaho-
▪
vému čidlu a termostatu.
12
VIAMJ248Danfoss Heating Solutions
Instalační příručkaTopné kabely ECflex
U vícevrstvých podlahových krytin se vyhýbejte
▪
buku a javoru, pokud nejsou tlakově vysoušené.
Nainstalujte parotěsnou zábranu u podkladů
▪
podlahy s <95% RV a hydroizolační fólii při
>95% RV.
Zajistěte 100% kontakt mezi topným prvkem a
▪
podlahovými materiály nad ním (nesmí se vyskytovat vzduchové kapsy).
Nainstalujte topný systém v celé ploše podlahy
▪
při povrchové teplotě 15 °C.
Vždy nainstalujte podlahové čidlo, aby byla zaji-
▪
štěna mezní hodnota teploty podlahy. Další in-
Dřevěné podlahové krytiny
Dřevo se přirozeně smršťuje a roztahuje v závislosti
na relativní vlhkosti (RV) v místnosti. Optimální rozsah
je 30-60% RV.
4.1Podlahové vytápění v tenkých podložích
formace naleznete v části 7.1.
Nová dlažba ve vlhkých místnostech
Nová podlahová krytina v suchých místnostech
Dřevěné podklady podlah musí být řádně ukotveny.
V případě potřeby použijte před položením top-
▪
ného prvku podlahovou omítku.
Další izolace (podpůrné desky)
Lze vložit mezi stávající podklad podlahy a top-
▪
ný prvek.
1. Nová dlažba
2. Lepidlo na dlaždice
3. Hydroizolační fólie (vlhké místnosti)
4. Samonivelační složka
5. Topný kabelECflex
6. Podkladový nátěr
7. Stávající dlažba nebo betonová podlaha
1. Nová dlažba, dřevěná podlaha, laminátová podlaha nebo koberec
2. Parotěsná zábrana a zvukotěsná izolace (dřevěné/laminátové podlahy)
3. Latexový prostředek/lepidlo na dlaždice
4. Topný kabelECflex
5. Podkladový nátěr
6. Stávající betonová nebo dřevěná podlaha
Polystyren (XPS) s vysokou odolností vůči
▪
stlačení >300 kN/m2.
Beton nebo fólie bez trhlin.
▪
Musí se instalovat dle pokynů výrobce.
▪
Podlahové čidlo musí být nainstalováno nad
▪
izolaci.
Výstup max. 10 W/m a 150 W/m²
▪
Danfoss Heating SolutionsVIAMJ248
13
Instalační příručkaTopné kabely ECflex
Hydroizolační fólie
Pokládá se ve vlhkých místnostech nad topné
▪
kabely.
Pokládá se pouze tehdy, pokud již není instalo-
▪
vána ve stávající podlaze.
Lepidlo na dlaždice nebo samonivelační složka
Natřete podklad podlahy dle pokynů dodavate-
▪
le.
Topný prvek musí být bezpečně přichycen
▪
předem.
Topný prvek musí být úplně zapuštěný do
▪
hloubky minimálně 5 mm.
Vyřízněte do stěny drážku a upevněte kabelové vedení a spojovací
krabici. Vydlabejte drážku pro kanál čidla a studené vedení. Připev-
Rozmotejte kabel a připevněte ho
k podkladu podlahy prostřednictvím upevňovacího příslušenství
Danfoss CLIP nebo podobně.
něte kanál čidla např. pistolí na lepidlo.
Potřebné nástroje
Kladivo.
▪
Dláto.
▪
Pistole na lepidlo.
▪
Aplikujte samonivelační složku, položte hydroizolační fólii, nebo použijte lepidlo na dlaždice (podle povrchu podlahy).
4.2Podlahové vytápění v trámové podlaze
14
VIAMJ248Danfoss Heating Solutions
1. Dřevěná podlahová krytina.
2. Podlahové trámy.
3. Topný kabel ECflex .
4. Drátěné pletivo nebo hliníková fólie.
5. Izolace.
6. Podklad podlahy.
Instalační příručkaTopné kabely ECflex
Podklad podlahy musí být dobře izolován.
Izolujte tepelné můstky a utěsněte otvory, např.
▪
mezi konstrukcí podlahy a stěnami nebo
střechou.
Topné kabely se nesmí dotýkat izolace nebo
dřevěných produktů.
Vzdálenost mezi topným kabelem a prkny nebo
▪
trámy musí být alespoň 30 mm.
Optimální vzdálenost mezi topnými kabely a
▪
podlahovou krytinou je 3-5 cm.
Topný kabel musí být připevněn k drátu nebo
▪
fólii každých 30 cm.
Na izolaci položte drátěné pletivo
nebo podobný materiál.
Vyřízněte 50mm drážku a v místech, kde kabely přecházejí přes
trám, položte hliníkový pásek.
Topné kabely mohou být vedeny přes podlahový
trám.
Skrze 50mm drážku lemovanou hliníkovým pá-
▪
skem.
Kabel se nikdy nesmí dotýkat trámu.
▪
V každé drážce smí být pouze jeden kabel.
▪
Potřebné nástroje
Pila zlodějka.
▪
Hliníkový pásek.
▪
Danfoss CLIP Provázek nebo podobně.
▪
Upevněte kabel a čidlo pomocí
Danfoss TWISTCLIP , úchytkami kabelů nebo páskou odolnou proti teplu.
4.3Podlahové vytápění s EFCI DRY
1. Dřevo/parkety /laminát.
2. Zvukotěsná izolace/hadrová lepenka
3. ECflex EFTPC .
4. EFCI DRY .
5. Hydroizolační fólie.
6. Stávající konstrukce podlahy (např. beton, sádra, polystyren)
Danfoss Heating SolutionsVIAMJ248
15
Instalační příručkaTopné kabely ECflex
1. Linoleum / vinyl, koberec.
2. Lisovaná deska (např. překližka).
3. Zvukotěsná izolace/hadrová lepenka
4. ECflex EFTPC .
5. EFCI DRY .
6. Hydroizolační fólie.
7. Stávající dřevěná podlaha.
Instalace pod koberci, linoleem nebo vinylovou
krytinou
Musí být od kabelů oddělena nejméně 5 mm vr-
▪
stvou lisované desky.
Dodržujte hodnotu izolace nad lisovanou de-
▪
skou.
▪
R < 0,10 m2K/W odpovídá hodnotě 1 Tog
nebo tenkému koberci.
Vyřízněte otvor pro připojení teplého/studeného vedení a pro kanál podlahového čidla a zapilujte všechny
ostré hrany. Upevněte vedení k podkladu podlahy pomocí lepidla nebo vrutů.
Další informace naleznete v návodu k produktuEFCI .
Potřebné nástroje
Pila zlodějka.
▪
Pilník.
▪
Pistole na lepidlo.
▪
Hliníkový pásek.
▪
Nainstalujte topný kabelECflex . Zkontrolujte, zda je
kabel, zakončení a připojení teplého/studeného vedení všude v kontaktu s hliníkovou deskou nebo hliníkovou páskou.
16
VIAMJ248Danfoss Heating Solutions
Instalační příručkaTopné kabely ECflex
4.4Podlahové vytápění v betonových podlahách
Vytápěná dlažba v koupelnách
Nová podlaha v suchých místnostech
Jsou možné také jiné kombinace podlahové krytiny a
stávající konstrukce podlahy.
Topné kabely se nesmí dotýkat izolace.
Topný kabel musí být oddělen od vyztužené sí-
▪
ťoviny, betonové desky nebo fólie.
Zabudování do betonu, malty nebo omítky
Podloží nesmí obsahovat ostré kameny.
▪
Musí být dostatečně vlhké, homogenní a nesmí
▪
obsahovat vzduchové kapsy.
1. Nová dlažba.
2. Lepidlo na dlaždice.
3. Hydroizolační fólie.
4. Beton.
5. Topný kabelECflex
6. Vyztužená síťovina.
7. Izolace XPS.
8. Betonová deska.
1. Dřevěná podlaha, laminátová podlaha nebo koberec.
hloubky minimálně 5 mm.
Nechte zaschnout v případě betonu přibližně 30
▪
dní a u lisovacích směsí přibližně 7 dní.
VIAMJ248Danfoss Heating Solutions
Instalační příručkaTopné kabely ECflex
Připravte si povrch instalace s
upevňovacím příslušenstvím Danfoss CLIP a vyztuženou síťovinou.
Upevněte trubku pro kabel čidla a
trubku nebo pouzdro čidla pro čidlo ECtemp 850 (je-li použito).
Protáhněte studená vedení trubkami a umístěte konektory na suché
místo. Utěsněte veškeré průniky
skrze zdi a podobné stavební prvky.
Studené vedení zajistěte shora páskou.
5.2Ochrana proti zamrznutí trubek
Sledování trubek
Sledování trubek pod povrchem
Po položení dlažebních kostek nebo zalití betonem či asfaltem nainstalujte externí čidla a kabely čidel
podle návodu k použití daných čidel.
1. Čidlo
2. Topný kabel ECflex
3. Izolace
4. Upevňovací prvky
5. Ventil
1. Škvárobetonová tvárnice (nepovinně) nebo izolace XPS (nepovinně).
2. Topný kabel ECflex
3. Pískové lože
4. Půda
5. Čidlo (není zobrazeno).
Danfoss Heating SolutionsVIAMJ248
21
Instalační příručkaTopné kabely ECflex
Požadovaný výkon [W/m]naleznete v tabulce na straně 19 a závisí na:
λ W/mK Tepelná vodivost izolace ≈ 0,04 hodno-
ty v tabulce
Δt KTeplotní rozdíl mezi médiem a okolním
prostředím
D mmVnější průměr izolace
d mmVnější průměr potrubí
Kabely omotané kolem potrubí se
přichytnou každých 20-30 cm hliníkovým páskem. Rovné kabely musí
být uloženy (viz obrázek) ve směru 5
Po celé délce kabelu umístěte
pod (povinně u plastových trubek) a nad potrubí hliníkový
pásek
nebo 7 hodin. Kabely v potrubí se
připevňují přímo na trubku tlakovou
ucpávkou.
Počet kabelů n
Vztah mezi požadovaným výkonem a výkonem
▪
kabelů
Počet kabelů na metr ve směru délky
▪
Min. 2 pro DN125-200
▪
Celé číslo = rovné kabely (snadnější instalace)
▪
Desetinné číslo = zakroucené kolem potrubí
▪
Plastová potrubí:
Max. výkon kabelů 10 W/m.
▪
Po celé délce kabelu uložte pod a nad kabel hli-
▪
níkový pásek.
Protáhněte studené vedení či koncové kabely a umístěte konektory na
suché místo. Na potrubí nebo do jeho blízkosti namontujte spojovací
krabici a nainstalujte termostat vedle
potrubí.
6Dokončení instalace
Připojení kabelů
Připojte všechna studená vedení a čidlo k propojovací
krabici.
Podívejte se do návodu k instalaci termostatu.
▪
Podívejte se na schéma zapojení a další důležité
▪
informacev části 1.1.
Dbejte na to, aby celkový odběr proudu
▪
nepřekročil kapacitu termostatu. Jinak je nutno
nainstalovat stykač.
22
VIAMJ248Danfoss Heating Solutions
Instalační příručkaTopné kabely ECflex
Závěrečná kontrola a dokumentace
Přesvědčte se, zda distributor tepla (např. podla-
▪
ha, potrubí) vydrží teplo generované topným
prvkem. To je zvláště důležité tehdy, když je
topný prvek připojen k termostatu, který neumožňuje nakonfigurovat maximální teplotu.
Podrobnosti naleznete v části 4.
To je zvláště důležité tehdy, když je topný
▪
prvek připojený k termostatu, který neumožňuje konfiguraci max. teploty.
Zdokumentujte následující body pomocí popi-
▪
su, nákresů či fotografií:
typ kabelů, vzdálenosti, hloubka, rozmístě-
▪
ní, ID obvodu, čidla
umístění spojů mezi studeným vedením a
▪
topným prvkem.
7Volitelná nastavení
Je-li topný prvek připojen k termostatu, např. ECtemp
nakonfigurujte základní nastavení podle níže uvedené tabulky a podle návodu k instalaci termostatu.
Termostat
ECtemp
13x
ECtemp
330/610
ECtemp
53x
ECtemp
550
Danfoss
LINK
ECtemp
850
Max. zatí-
žení
16 ATeplota v místnosti 20-22
16/10 Azap. < +3 °Czap. < +5 °C
15A--
16A--
15 A (FT)--
2 x 15 A-Rozpouštění < +3 °C, Po-
Podlahové vytápění
obecně
°C
Teplota podlahy: viz část
7.1
umístění koncovek (pouze u dvojžilových
▪
kabelů)
umístění rozpěrek, pokud jsou použity
▪
Vyplňte záruční list.
▪
Poučte koncového uživatele nebo denního
▪
správce o provozu a údržbě systému vytápění.
Před každým použitím zkontrolujte rozvodnici,
▪
termostat a čidla.
Znovu kontrolujte a porovnejte údaje o
▪
ohmickém a izolačním odporu.
Rozpouštění sněhu a le-
du na zemi
Ochrana potrubních sy-
stémů proti mrazu
--
hotovostní režim < -3 °C
-
V případě potřeby nastavte teplotní limit podle doporučení výrobce, aby nedošlo k poškození např. podla-
U většiny dřevěných podlah bývá teplota obvy-
▪
kle přibližně 27 °C.
hy nebo potrubí.
Danfoss Heating SolutionsVIAMJ248
23
Instalační příručkaTopné kabely ECflex
7.1Nastavení teploty podlahy
Podle normy ISO 13732-2 závisí pohodlná teplota
podlahy na materiálu podlahové krytiny.
Betonové podlahy (dlaždice)26 - 28,5 °C
Veškerá nastavení teploty podlahy musí mít o několik
stupňů vyšší hodnotu, aby bylo možné kompenzovat
tepelný odpor podlahové krytiny.
Měkké dřevo (borovice)22,5 - 28 °C
Tvrdé dřevo (dub)24,5 - 28 °C
Textilní (předložky, koberce)21 - 28 °C
Tepelný odpor
Příklady podlahDetailyPřibližné nastavení pro
[m2K/W]
0,0215mm dlaždiceKámen nebo keramika26 °C
0,058mm laminátová HDF podlaha
0,1014mm bukové parkety
0,1322mm dubová prkna
<0,17Max. tloušťka koberce vhodná pro podla-
>800 kg/m
650 - 800 kg/m
>800 kg/m
Podle normy EN 130734 °C
3
3
3
hové vytápění
0,1822mm jedlová prkna
450 - 650 kg/m
3
Během prvního týdne je potřeba zvyšovat teplotu
podlahy pomalu, aby si nová podlaha „sedla“. Tentýž
postup doporučujeme rovněž na začátku topné sezóny.
teplotu podlahy 25 °C
28 °C
31 °C
32 °C
35 °C
24
VIAMJ248Danfoss Heating Solutions
Instalační příručkaTopné kabely ECflex
Danfoss Heating SolutionsVIAMJ248
25
Instalační příručkaTopné kabely ECflex
26
VIAMJ248Danfoss Heating Solutions
Instalační příručkaTopné kabely ECflex
Danfoss Heating SolutionsVIAMJ248
27
Instalační příručkaTopné kabely ECflex
Danfoss A/S
Electric Heating Systems
Ulvehavevej 61
7100 Vejle
Denmark
Phone:+45 7488 8500
Fax: +45 7488 8501
Email: EH@danfoss.com
www.EH.danfoss.com
Danfoss nepřejímá odpovědnost za případné chyby v katalozích, brožurách a dalších tiskových materiálech. Danfoss si vyhrazuje právo změnit své výrobky bez předchozího upozurnění. To se týká také
výrobků již objednaných za předpokladu, že takové změny nevyžadují dodatečné úpravy již dohodnutých podminek. Všechny ochranné známky uvedené v tomto materiálu jsou majetkem příslušných
společností. Danfoss Heating Solutions a logo firmy Danfoss Heating Solutions jsou ochrannými známkami firmy Danfoss A/S. Všechna práva vyhrazena.
