Danfoss ECA 35 Data sheet [de]

Datenblatt

ECA 35

Eingangs-/Ausgangserweiterungsmodul
für den ECL Comfort 310/310B

Beschreibung

ECA 35

Entwickelt in Dänemark

Anwendungsbeispiel

Das Modul ECA 35 erweitert den Regler
ECL Comfort 310/310B um mehrere Eingänge und
Ausgänge.

Das ECA 35 kommt bei Anwendungen mit dem
ECL Comfort 310 zum Einsatz, bei denen
zusätzliche Eingänge/Ausgänge benötigt werden.

Das ECA 35 bietet:

• Vier Ausgänge, PWM*

• Drei Ausgänge, 0–10 V

• Vier Relaisausgänge

• Zwei Eingänge (Pt1000, digital oder 0–10 V)

• Zwei Impulseingänge

* PWM = Pulsweitenmodulation

Das ECA 35 ist für den Einbau im Sockel des
ECL Comfort 310/310B vorgesehen.

Das ECA 35 und der ECL Comfort 310/310B werden
über einen zehnpoligen (2 x 5) Anschluss
miteinander verbunden.

Ein ähnliches Modul, das ECA 32, ist ebenfalls
erhältlich. Der ECL Comfort 310/310B arbeitet
entweder mit einem ECA 32 oder einem ECA 35.

Die Verbindung wird automatisch hergestellt,
sobald der ECL Comfort 310/310B auf den Sockel
gesetzt wird.

Das PWM-Regelverfahren kann zur Drehzahlregelung
von z. B. Umwälzpumpen eingesetzt werden.

© Danfoss | 2019.12

Das Beispiel zeigt die Aufheizung einer erweiterten Pufferspeicherregelung: A319.
Die Drehzahl der Pufferspeicher-Ladepumpe P2/V2 und die der Umwälzpumpe P3/V3 kann auf zwei
verschiedene Arten geregelt werden: über ein 0–10-V (ECA 32 oder ECA 35) oder ein PWM-Signal
(ECA 35).

Die Abbildung zeigt ein idealisiertes Beispiel, in dem nicht alle für eine Anlage erforderlichen
Bauteile dargestellt sind.
Alle bezeichneten Bauteile sind an den ECL Comfort 310 und das ECA 32/35 angeschlossen.

AI180986466388de-000303 | 1

Eingangs-/Ausgangserweiterungsmodul ECA 35 für ECL Comfort 310/310B

Bestellung

Betrieb

Datenübertragung

Allgemeine Daten

Typ Beschreibung

ECA 35 Internes Modul für den ECL Comfort 310/310B.

Sockel für den ECL Comfor t 310/310B
(Montageplatz für ECA 35)

Das ECA 35 wird vom ECL Comfort 310/310B geregelt.

Das ECA 35 weist eine zehnpolige Buchse auf, die sich automatisch mit dem ECL Comfort 310/310B verbindet.

Umgebungstemperatur 0–55 °C

Lager- und Transporttemperatur -40–70 °C

Montage Im Sockel des ECL Comfort 310/310B

Spannungsversorgung Durch den ECL Comfort 310/310B über eine zehnpolige Buchse

Anzahl der konfigurierbaren Eingänge 2 (S11 und S12)

Konfigurierbare Eingangstypen Jeder Eingang kann beim Hochladen der Applikation als Pt1000-,

Anzahl der PWM-Ausgänge 4 (PWM-Ausgänge 1–4)

PWM-Ausgangsfrequenz 200 Hz

PWM-Ausgang Push-Pull-, Pull-Up-Ausgang bis 12 V; Siehe PWM-Ausgang,

PWM-Bereich 0–100 %

Max. Last an jedem PWM-Ausgang 10 mA

Anzahl der Relais 2 x SPST

Max. Last an den Relaisausgängen 4 (2) A (4 A für ohmsche Last, 2 A für induktive Last)

Anzahl der Impulszählereingänge 2

Max. Frequenz des Impulszählereingangs 200 Hz

Anzahl der analogen Ausgänge (0–10 V) 3

Max. Last an den analogen Ausgängen Jeweils 2 mA (min. Widerstand 5 KΩ)

Kompatibilität mit dem ECL Comfort 310/310B Ab Version 1.20 auf wärts

Montageanleitung (ohne Text) liegt bei.

Zur Montage an der Wand oder auf einer DIN-Schiene (35 mm).
Montageanleitung (ohne Text) und Kabeleinführung liegen bei.

0–10-V- oder digitaler Eingang konfiguriert werden.
Wenn ein Eingang beim Hochladen der Applikation nicht konfigurier t wird,
ist seine Werkseinstellung „Pt1000“.
Die Konfiguration kann auch über das ECL Portal oder das ECL Tool
vorgenommen werden.

Prinzipzeichnung

2 x SPDT

Bestell-Nr.

087H3205

087H3230

PWM-Ausgang,
Prinzipzeichnung

2 | © Danfoss | 2019.12

AI180986466388de-000303

Eingangs-/Ausgangserweiterungsmodul ECA 35 für ECL Comfort 310/310B

Anschlussklemmen

Position im Sockel

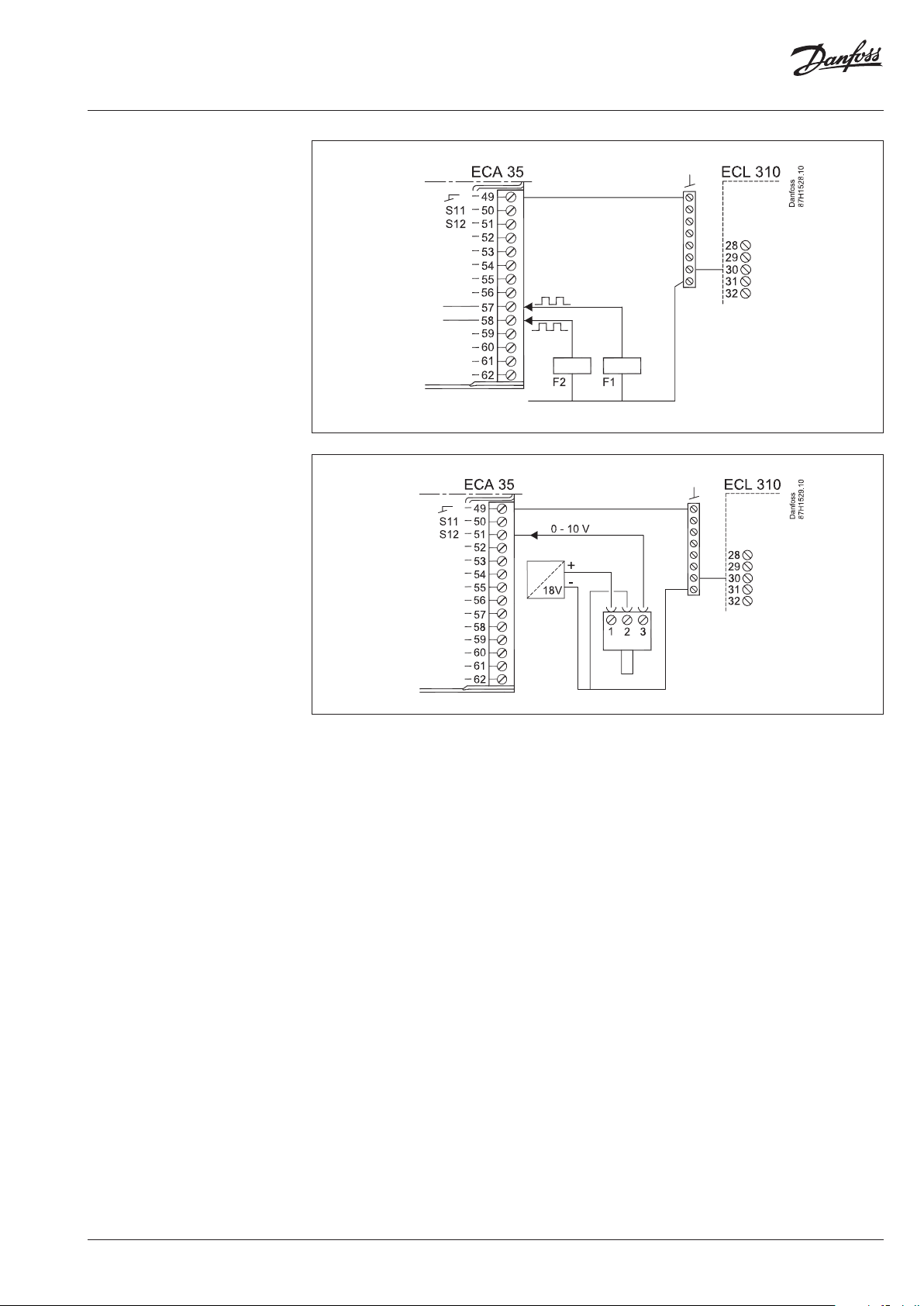

Verdrahtungsbeispiel,
Relaisausgänge

AI180986466388de-000303

© Danfoss | 2019.12 | 3
