Danfoss ECA 35 Data sheet [pl]

Arkusz informacyjny

ECA 35

Moduł rozszerzający we/wy
do regulatora ECL Comfort 310/310B

Opis

ECA 35

Zaprojektowano w Danii

Przykładowe zastosowania

Moduł ECA 35 umożliwia rozs zerzenie regulatora ECL
Comfort 310/310B o określoną liczbę wejść i wyjść.

Moduł ECA 35 jest wykorzystywany wraz
z regulatorem ECL Comfort 310 w zastosowaniach
wymagających dodatkowych wejść/wyjść.

Moduł ECA 35 zawiera:

• 4 wyjścia, PWM*

• 3 wyjścia, 0–10 V

• 4 wyjścia przekaźnikowe

• 2 wejścia (czujnik Pt 1000, cy frowe lub 0–10 V)

• 2 wejścia impulsowe

* PWM = modulacja szerokości impulsu

Moduł ECA 35 należy zamontować w podstawie
regulatora ECL Comfort 310/310B.

Połączenie między regulatorem ECL Comfort
310/310B i modułem ECA 35 stanowi złącze
10-stykowe (2 x 5).

Istnieje podobny moduł o nazwie ECA 32.
Regulator ECL Comfort 310/310B współpracuje
z jednym modułem EC A 32 lub z jednym modułe m
ECA 35.

Połączenie jest nawiązywane automatycznie po
umieszczeniu regulatora ECL Comfort 310/310B
w podstawie.

Zasadę sterowania PWM można stosować do
regulacji prędkości m.in. pomp obiegowych.

© Danfoss | 2018.03

W przykładzie przedstawiono zaawansowane sterowanie buforem ogrzewania: A319.
Prędkość pompy ładowania P2/V2 i pompy obiegowej P3/V3 można regulować na dwa różne
sposoby: przy użyciu sterowania 0–10 V (ECA 32 lub ECA 35) lub sterowania PWM (ECA 35).

Przedstawiony schemat jest podstawowym przykładem aplikacji, zatem nie zawiera wszystkich
komponentów niezbędnych do działania układu.
Wszystkie nazwane komponenty są podłączone do regulatora ECL Comfort 310 i modułu ECA 32/35.

VD.JM.A3.49 | 1

Moduł rozszerzający we/wy ECA 35 do regulatora ECL Comfort 310/310B

Zamawianie

Zasada działania

Komunikacja

Dane ogólne

Typ Przeznaczenie Nr ka talogowy

ECA 35 Moduł wewnętrzny do regulatora ECL Comfort 310/310B

Podstawa do regulatora ECL
Comfort 310/310B (z przestrzenią
do zamontowania modułu ECA 35)

Moduł ECA 35 jest sterowany z poziomu regulatora ECL
Comfort 310/310B.

Moduł ECA 35 jest wyposażony w 10-stykowe złącze żeńskie umożliwiające automatyczne połączenie z regulatorem
ECL Comfort 310/310B.

Temperatura otoczenia 0–55°C

Temp. transportu i magazynowania -40–70°C

Montaż W podstawie regulatora ECL Comfort 310

Zasilanie Z regulatora ECL Comfort 310/310B za pośrednictwem 10-stykowego złącza

Liczba wejść konfigurowalnych 2 (S11 i S12)

Typy wejść konfigurowalnych Każde wejście jest konfigurowane podczas ładowania aplikacji jako wejście

Liczba w yjść PWM 4 (wyjścia PWM 1–4)

Częstotliwość wyjścia PWM 200 Hz

Wyjście PWM

Zakres PWM 0–100 %

Maks. obciążenie każdego wyjścia PWM 10 mA

Liczba przekaźników 2 x SPST

Maks. obciążenie wyjść przekaźników

Liczba wejść licznika impulsów 2

Max. częstotliwość wejścia licznika impulsów 200 Hz

Liczba w yjść analogowych (0–10 V) 3

Maks. obciążenie wyjścia analogowego 2 mA każde (min. rezystancja 5 kΩ)

Zgodność z regulatorem ECL Comfort 310/310B Wersja 1.20 i późniejsze

W zestawie znajduje się instrukcja montażu (bez tekstu)

Do montażu na ścianie lub szynie DIN (35 mm). W zestawie znajdują
się instrukcja montażu (bez tekstu) oraz akcesoria wlotu kablowego.

żeńskiego

Pt 1000, 0–10 V lub wejście cyfrowe.
W przypadku gdy wejście nie jest konfigurowane podczas ładowania
aplikacji, ustawieniem domyślnym jest „Pt 1000”.
Konfigurację można również przeprowadzić przy użyciu aplikacji ECL Por tal
lub programu ECL Tool.

Przeciwsobne (Pull-Push), regulacja na PWM do 12 V. Patrz wyjście PWM, schemat
zasady działania

2 x SPDT

4 (2) A (4 A dla obciążenia rezys tancyjnego, 2 A dla obciążenia impedan cyjnego)

087H3205

087H3230

Wyjście PWM, schemat
zasady działania

2 | © Danfoss | 2018.03

VD.JM.A3.49

Moduł rozszerzający we/wy ECA 35 do regulatora ECL Comfort 310/310B

Zaciski podłączeniowe

Położenie w podstawie

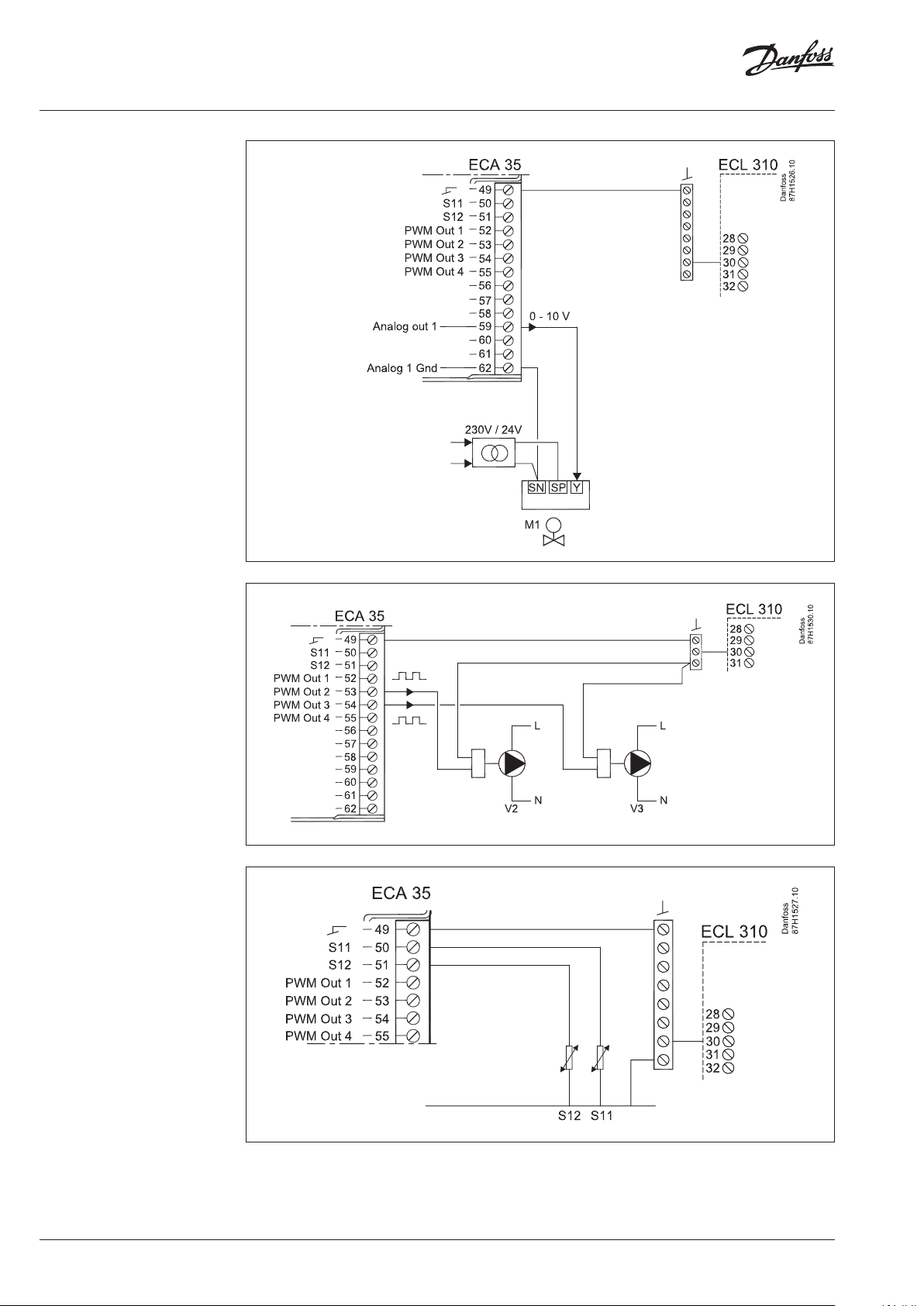

Przykład podłączeń
elektrycznych, wyjścia
przekaźnikowe

VD.JM.A3.49

© Danfoss | 2018.03 | 3
