Danfoss ECA 32 Data sheet [fr]

Fiche technique

ECA 32 Module d’extension d’entrée/sortie pour ECL Comfort 310/310B

Description

ECA 32

Le module ECA 32 permet de doter l’ECL Comfort 310/310B d’entrées et de sorties supplémentaires.

L’ECA 32 est utilisé pour les applications de l’ECL Comfort 310/310B nécessitant des entrées/ sorties

supplémentaires.

L’ECA 32 doit être placé sur le socle de l’ECL Comfort 310/310B.

Conçu au Danemark

’ECL Comfort 310/310B et l’ECA 32 sont reliés par un connecteur à dix broches (2 x 5).

Le raccordement est eﬀectué automatiquement lorsque l’ECL Comfor t 310/310B est placé sur son socle

Exemple d’application

M1, M2, M3 et V3 sont régulés via l’ECA 32 S12, F1 et F2 sont des entrées situées sur l’ECA 32

Le schéma ci-dessus représente un exemple simple et ne contient pas tous les composants nécessaires au système. Tous les composants nommés sont raccordés au régulateur ECL Comfort/à l’ECA 32.

VD.GU.A4.04 | 1

Fiche technique ECA 32 module d’extension d’entrée/sortie pour ECL Comfort 310/310B

Commande

Fonctionnement

Communication

Données générales

Typ e Désignation N° de code

ECA 32 Module interne pour ECL Comfort 310/310B.

Socle pour ECL Comfort 310/310B (logement pour ECA 32)

L’ECA 32 est régulé à partir de l’ECL Comfort 310/310B.

L’ECA 32 est doté d’un connec teur femelle à dix broches qui se raccorde automatiquement à l’ECL Comfort 310/310B.

Température ambiante 0 - 55 °C Température de stockage et de transpor t -40 - 70 °C Montage Sur le socle de l’ECL Comfort 310 Nombre d'entrées 6 Types d'entrées

Nombre de relais 2 x SPST

Charge max. sur les sorties de relais 4 (2) A (4 A pour la charge ohmique, 2 A pour la charge inductive) Nombre d'entrées pour compteur d'impulsions 2 Fréquence ma x. des entrées pour compteur

d'impulsions Nombre de sorties analogiques (0 - 10 V) 3 Charge max. sur les sorties analogiques 2 mA par sortie (résistance min de 5 KΩ) Compatibilité avec l'ECL Comfort 310/310B À partir de la version 1.20

Guide de montage (sans texte) inclus. Pour le monta ge mural ou sur rail DIN (35 mm). Guide de montage (sans

texte) et accessoires de câble d'entrée inclus.

Chaque entrée peut être co nﬁgurée lors du télé chargement de l'application comme une entrée Pt 1000, 0 -10 V ou comme une entrée numérique.

2 x SPDT

200 Hz

087H3202

087H3230

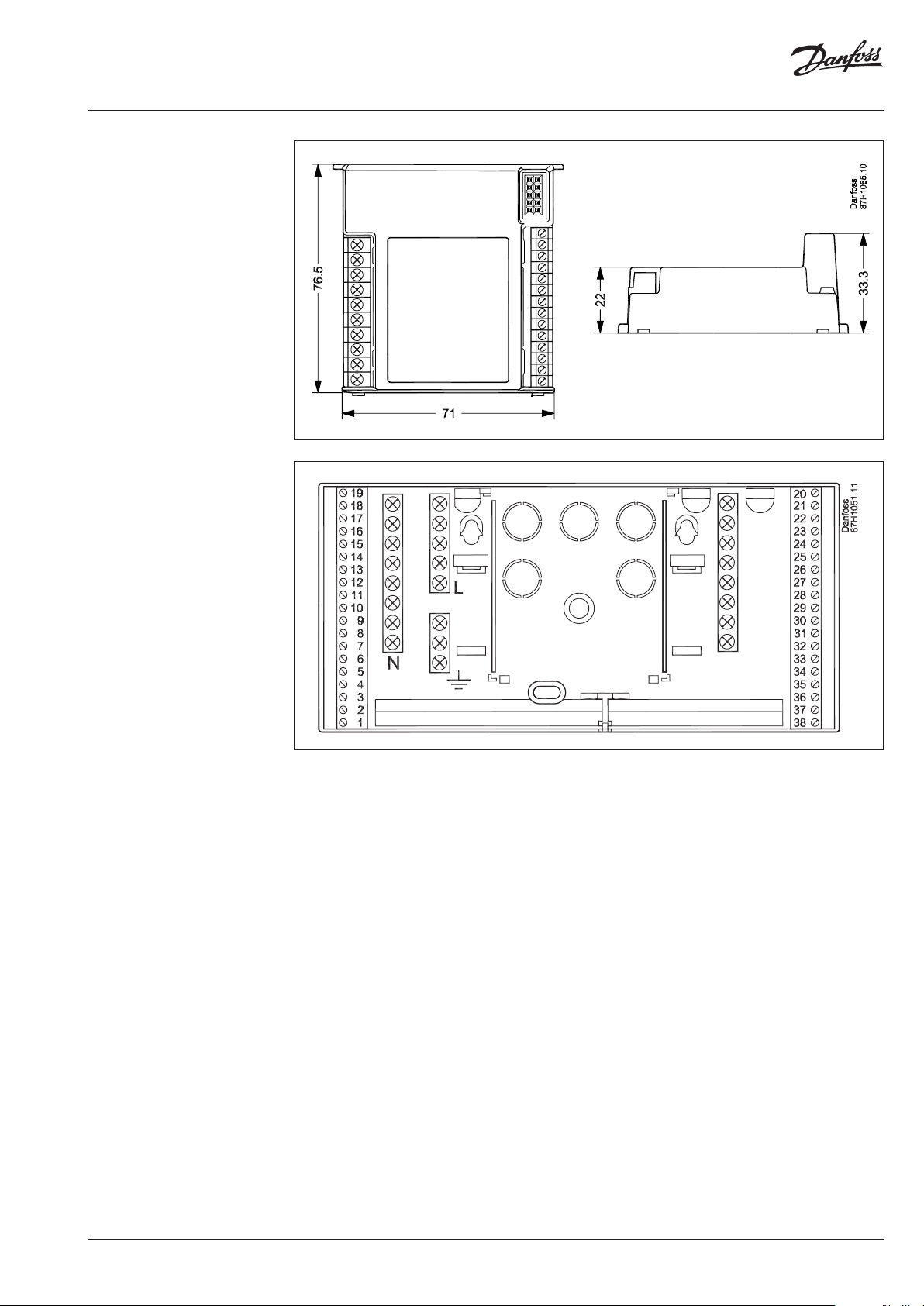

Bornes de raccordement

Positionnement sur le socle

VD.GU.A4.04

Fiche technique ECA 32 module d’extension d’entrée/sortie pour ECL Comfort 310/310B

Exemple de câblage, sorties relais

Exemple de câblage, sortie 0 - 10 V

VD.GU.A4.04
