Danfoss ECA 32 Data sheet [uk]

Технічний опис

ECA 32 Модуль розширення для регуляторів ECL Comfort 310 / 310B

Опис

ECA 32

Модуль розширення ECA32 використовується з електронними регуляторами ECL Comfort 310/310B для збільшення кількості входів та виходів.

За допомогою модуля ECA32 реалізується додатковий функціонал електронних регуляторів ECL Comfort 310 у деяких програмах роботи, які потребують обробки сигналів додаткових входів/виходів.

Розроблено в Данії

Модуль ECA 32 має бути розміщено в базовій частині регулятора ECL Comfort 310 / 310B.

Зв’язок між електронним регулятором ECL Comfort 310 / 310B і модулем ECA32 здійснюється через 10-полюсний (2 × 5) з’є дну вач.

З’єднання встановлюється автоматично, щойно регулятор ECL Comfort 310/310B встановлюють у базову частину.

Приклад програми

M1, M2, M3 та V3 контролюються через ECA 32 S12, F1 та F2 — входи через ECA 32.

Надана схема є принциповим прикладом і не містить усіх компонентів, які мають бути в системі.

Усі зазначені компоненти підключаються до електронного регулятора ECL Comfort / ECA 32.

VD.GU.A4.19 | 1

Технічний опис Модуль розширення ECA 32 для регуляторів ECL Comfort 310 / 310B

Замовлення

Експлуатація

Зв’язок

Загальні дані

Тип Найменування Кодовий №

ECA 32 Внутрішній модуль д ля регуляторів ECL Comfort 310 / 310B.

Базова частина для регуляторів ECL Comfort 310 / 310B (простір д ля ECA 32)

Модуль ECA 32 контролюється з рег уляторів ECL Comfort 310 / 310B.

Модуль ECA 32 оснащено гніздовим роз’ємом на 10 контактів, який здійснює автоматичне підключення до регуляторів ECL Comfort 310 / 310B.

Температура навколишнього середовища від 0 до 55 °C

Температура зберігання та транспортування від –40 до 70 °C

Монтаж У базову час тину ECL Comfort 310

Кількість входів 6

Тип входу Кожен вхід налаштовується під час завантаження програми роботи

Кількість реле 2 x SPST

Макс. навантаження на виходах реле 4 (2) A (4 A для резистивного навантаження, 2 A для індуктивного

Кількість імпульсних входів від лічильників 2

Макс. частота імпульсів від лічильників 20 0 Гц

Кількість аналогових виходів (0–10 В) 3

Макс. навантаження на аналоговому виході 2 мА кожний (мін. опір 5 кОм)

Сумісність з ECL Comfort 310 / 310B Від версії 1.20 та вище

Посібник із монтажу включено (без текстового опису)

Монтаж на с тіні або DIN-рейці (35 мм). Посібник із монтажу (без текстового опису) та додаткове приладдя для кабельного входу включені.

як датчик Pt1000, 0–10 В або цифровий вхід

2 x SPDT

навантаження)

087H3202

087H3230

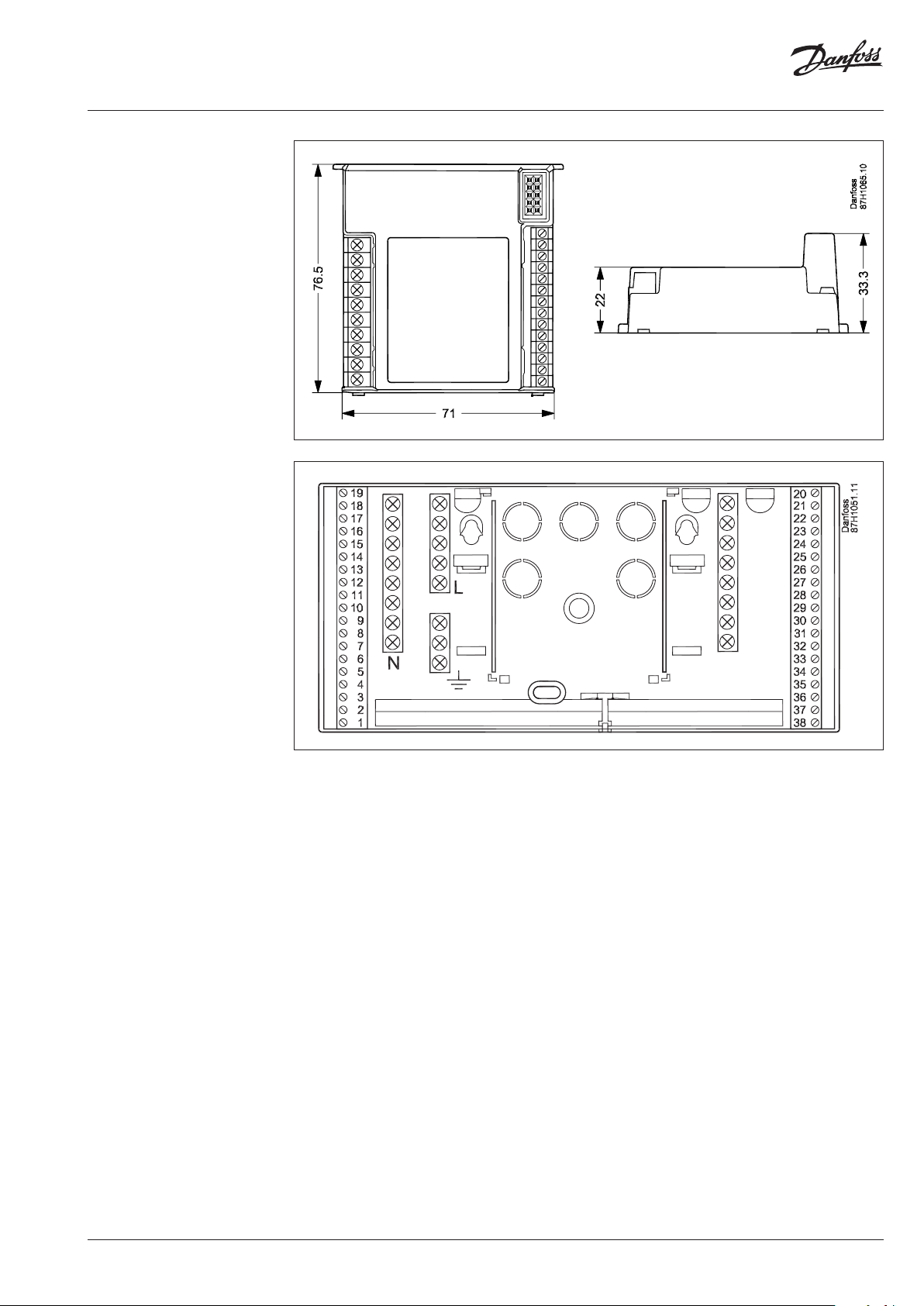

Клеми

Положення у базовій частині

Позначення датчиків (AO 2+3)

Імпульсний вхід 1

Імпульсний вхід 2

Аналоговий вихід 1

Аналоговий вихід 2

Аналоговий вихід 3

Позначення датчиків (АО 1)

VD.GU.A4.19

Технічний опис Модуль розширення ECA 32 для регуляторів ECL Comfort 310 / 310B

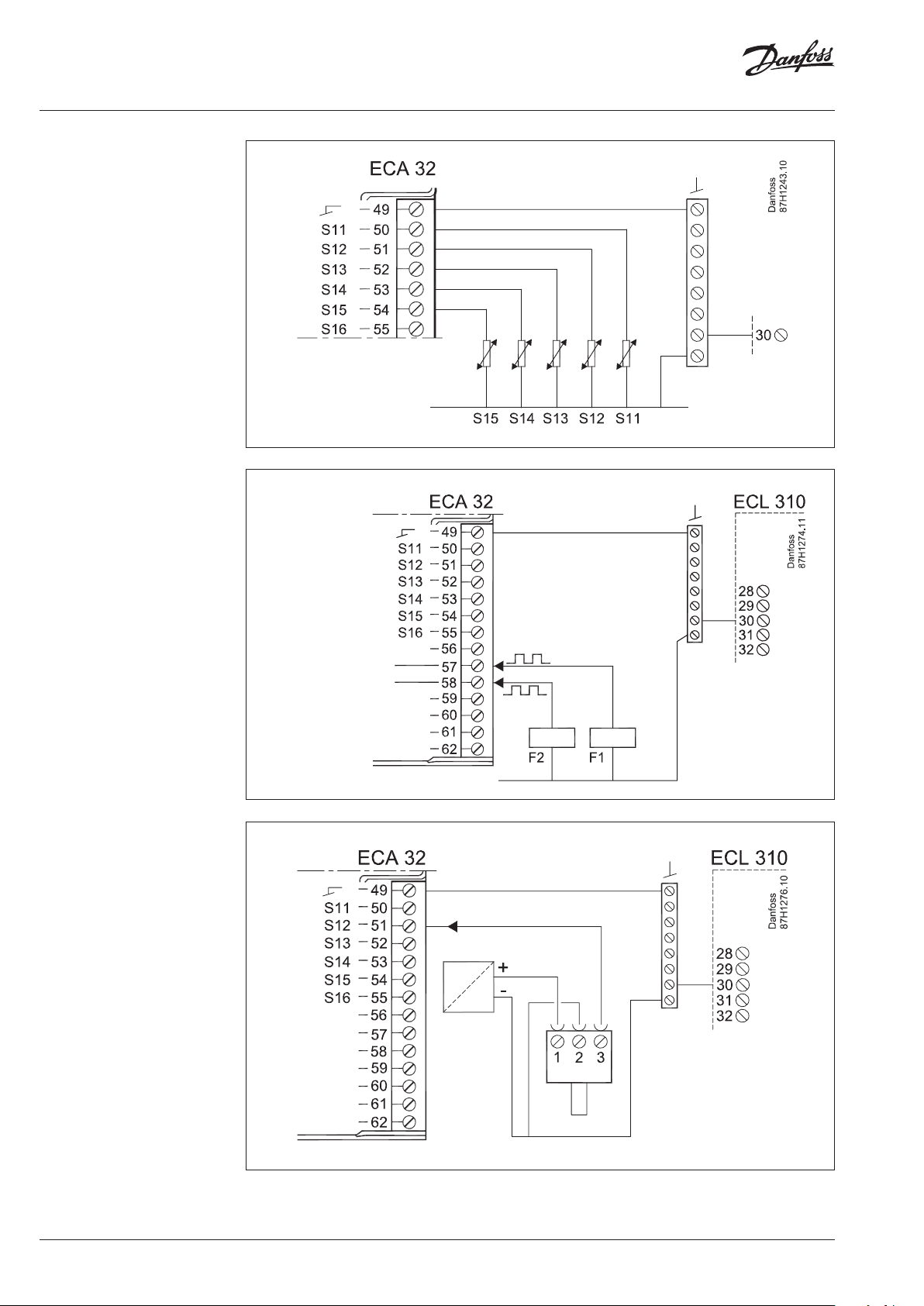

Приклад електричних з’єднань, виходи реле

Позначення датчиків (AO 2+3)

Позначення датчиків (АО 1)

230 В~

Імпульсний вхід 1

Імпульсний вхід 2

Аналоговий вихід 1

Аналоговий вихід 2

Аналоговий вихід 3

Приклад електричних з’єднань, вихід 0–10 В

Аналоговий вихід 1

Заземлення

аналогового

виходу 1

0 - 10 В

230 В / 24 В
