DRi FORDELERMODUL
2015
BRUGER  OG MONTAGEVEJLEDNING
Indholdsfortegnelse
. Indhold
DRi-R
DRi-GIDRi-G DRi-GRI
1. Indhold
2. Generelt TIlslutning, sikkerhed og håndtering s. 3
3. Montagevejledning, VVS installatør Kom godt igang - Hurtig opstart s. 4
4. Montagevejledning, VVS installatør Målskitser - eksempler s. 5
5. Montagevejledning, VVS installatør Tilslutning s. 6

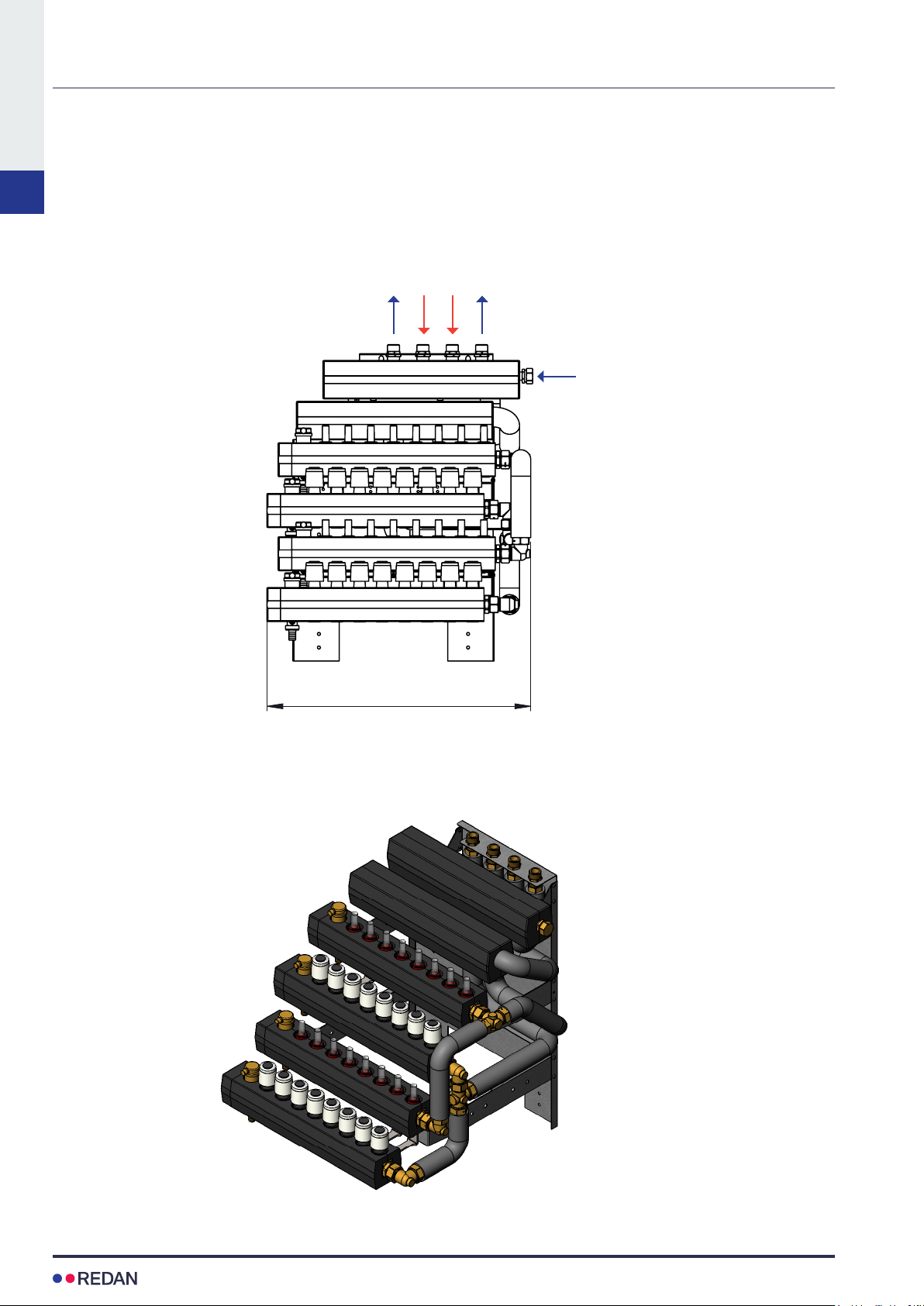

6. Montagevejledning, VVS installatør Opbygning s. 7

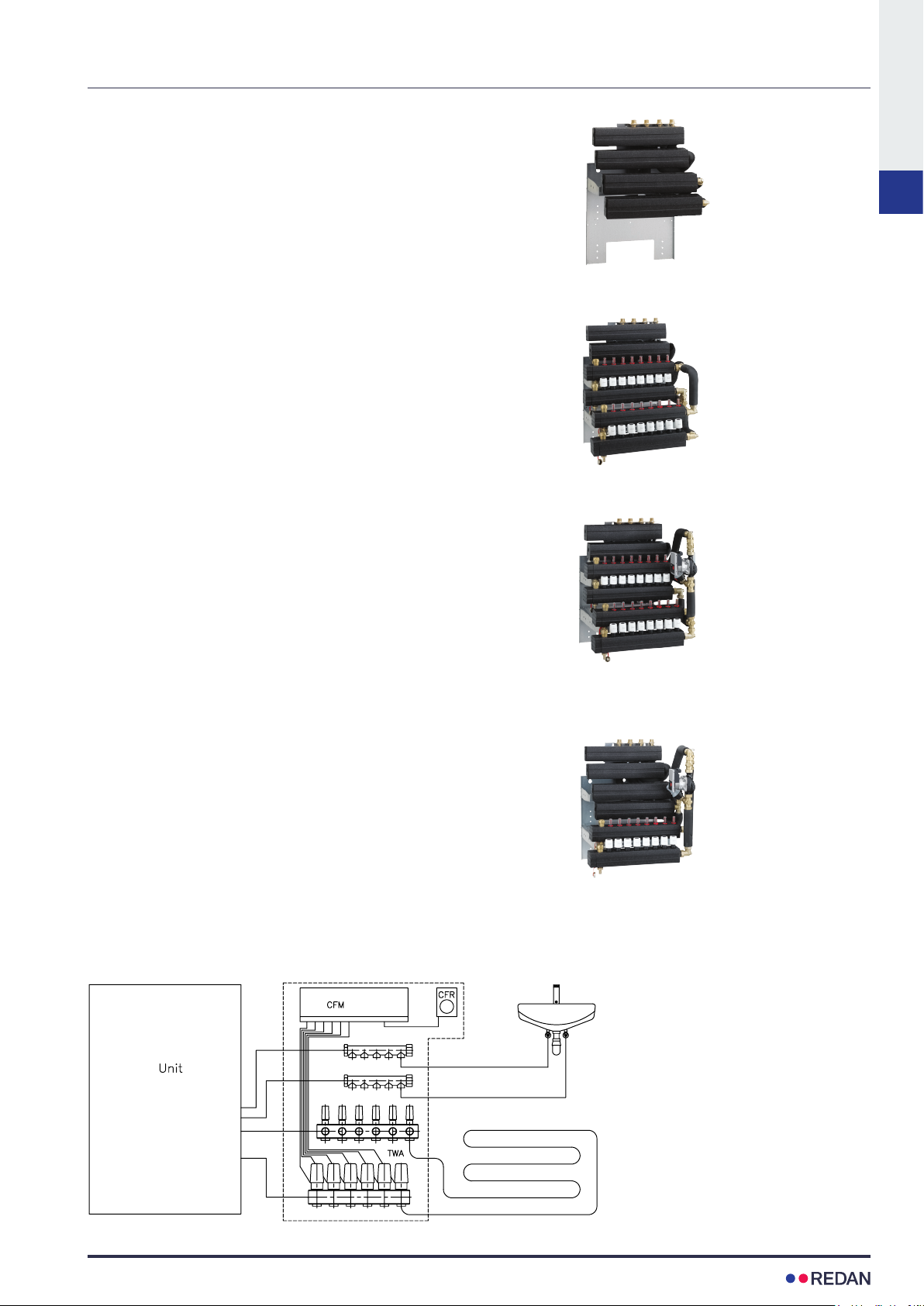

7. Montagevejledning, VVS installatør Anlægseksempel s. 7
8. Montagevejledning, VVS installatør Generelt, Montage s. 8
9. Montagevejledning, VVS installatør El-diagram - eksempel s. 9
BRUGER OG MONTAGEVEJLEDNING
DRi FORDELERMODUL
Generelt
. Tilslutning, sikkerhed og håndtering
VVS installatør
Instruktion
Før installation og idriftsættelse af denne unit skal instruktionen læses omhyggeligt. For tab og skader som følge af tilsidesættelse af brugsanvisningen, påtager fabrikanten sig ikke noget ansvar. Læs og følg disse instruktioner nøje, for at undgå fare og skader på personer og ejendom. Overskrides de anbefalede driftsparametre, øges risikoen for tingskade og personskade betydeligt. Installation, idriftsættelse og vedligeholdelse skal udføres af kvali­ceret og autoriseret personale (både VVS og EL).
Varmekilde
Unitten er som udgangspunkt beregnet til tilkobling af ernvarme. Alternative energikilder kan anvendes i det omfang, driftsbetin­gelserne til enhver tid er sammenlignelige med ernvarme.
Anvendelse
Unitten er alene beregnet til opvarmning af vand. Unitten må ikke anvendes til opvarmning af andre medier. Unitten tilsluttes husinstallationen i et frostfrit lokale, hvor tem­peraturen ikke overstiger 50°C, og hvor den relative luftfugtighed ikke er højere end 80%. Unitten må ikke tildækkes, indmures eller på anden vis blokeres for adgang.
Materialevalg
Brug kun materialer i overensstemmelse med lokale regler.
Korrosion
Det maksimale kloridindhold i mediet må ikke være højere end 300 mg/l. Risikoen for korrosion stiger betragteligt, hvis det anbe­falede tilladte kloridindhold overskrides.
Tilslutning
Der skal til enhver tid etableres mulighed for at afbryde alle ener­gikilder til unitten, herunder elektrisk tilslutning. Unitten/instal­lationen skal være tilsluttet en elektrisk udligningsforbindelse.
Potentialeudligning / Jordforbindelse
Potentialeudligning er en elektrisk udligningsforbindelse, som skal sikre mod farlige berøringsspændinger, der kan forekomme f.eks. mellem to forskellige rørsystemer. Potentialeudligning reducerer korrosion i varmevekslere, vandvarmere, ernvarmeunits og VVS­installationer. Potentialeudligning skal udføres i henhold til Elektri­citetsrådets stærkstrømsbekendtgørelse ”Elektriske installationer”.
Pas på - varme overader
Dele af unitten kan være meget varme og kan forårsage forbrændin­ger. Vær meget påpasselig i umiddelbar nærhed af unitten.
Advarsel om højt tryk og høj temperatur
Den maksimale fremløbstemperatur i ernvarmenettet kan være op til 120°C og driftstrykket op til 16 bar, hvilket kan medføre skoldningsrisiko både ved berøring og ved udstrømning af mediet. Ved overskridelse af unittens konstruktionsdata og driftsparametre for tryk og temperatur, er der betydelig risiko for tingskade og per­sonskade.
Nødsituation
I tilfælde af brand, lækage eller anden fare, lukkes omgående for alle energikilder til unitten, hvis det er muligt og relevant hjælp tilkaldes. Hvis brugsvandet er misfarvet eller lugter, lukkes alle kuglehaner på unitten, brugerne adviceres og fagmand tilkaldes omgående.
Lydniveau
Lydklasse C - iht. DS490:2007.
Opbevaring
Opbevaring af enheden/enhederne før installering skal ske i tørt og opvarmet lokale (frostfrit). (Relativ luftfugtighed max. 80% og opbevaringstemp. 5-70°C). Enhederne må ikke stables højere, end de er fra fabrik . Enheder le­veret i papemballage skal løftes i de håndtag emballagen er forsynet med. Transport/ytning over større afstande bør foregå på palle. Fjern ikke evt. transportbeslag under håndtering. Bemærk at unitten skal løftes i bagpladen/bagstykket, - undgå løft i isoleringsfronten alene. HUSK altid efterspænding.
Bortskaelse
Emballagen bortskaes i henhold til lokale regler for bortskaelse af de anvendte emballagematerialer. Unitten er fremstillet af materialer, der ikke kan bortskaes sammen med husholdningsaaldet. Luk alle energikilder og demonter alle tilslutningsrør, demonter og adskil produktet til bortskaelse i overensstemmelse med gæl­dende lokale regler for bortskaelse af de enkelte bestanddele.
Advarsel om beskadigelse under transport
Ved modtagelse, og inden unitten installeres, skal den kontrolleres for eventuelle transportskader. Unitten skal håndteres/yttes med største omhu og forsigtighed.
VIGTIGT! - Efterspænding
Inden der fyldes vand på anlægget SKAL ALLE omløbere efterspæn­des, idet vibrationer under transport kan være årsag til utætheder. Når anlægget er påfyldt og der er varme på systemet SKAL ALLE omløbere efterspændes påny.
OVERSPÆND IKKE OMLØBERNE - se side 8, “Test & tilslutninger”.
BRUGER OG MONTAGEVEJLEDNING DRi FORDELERMODUL
VVS installatør
C
B
A
87
Montagevejledning
. KOM GODT I GANG  HURTIG OPSTART
Montage
Fordelermodulet sammenbygges med ernvarmeunitten i henhold
til mærkningen nederst på skinnen i ernvarmeunitten og/eller i henhold til anvisningerne i denne vejledning.
KOM GODT I GANG er en quick guide, og der kan således være detaljer i forbindelse med montage og idriftssættelse, der kræver supplerende forklaring andetsteds i vejledningen.
KOM GODT I GANG
1. Fordelermodulet er baseret på en sokkelbagplade, der i bygge­riets første fase fastgøres direkte på selve bygningens sokkel eller på en eksisterende væg med to kraftige bolte, skruer, ekspansi­onsbolte eller lignende. Der er udviklet specielle trekantsbeslag og bøjler for fastgørelse/ faststøbning i soklen som tilbehør. (Se side 8) Vand-, gulvvarme- og radiatorrørene forbindes til fordelerarrange­mentet og når bygningen er lukket og under tag og umiddelbart før anlægget tages i brug, kan installatøren montere Redan ern­varmeunitten på fordelermodulet og indregulere.
2. Efterspænd samtlige omløbere, da de efter transport og hånd­tering kan have løsnet sig
3. Fyld vand på varmeanlægget iht. anvisningerne for ernvar­meunitten
4. Åben forsigtigt for alle kuglehaner
5. Check unit og husinstallation grundigt for utætheder
6. Trykprøv hele installationen iht. gældende bestemmelser

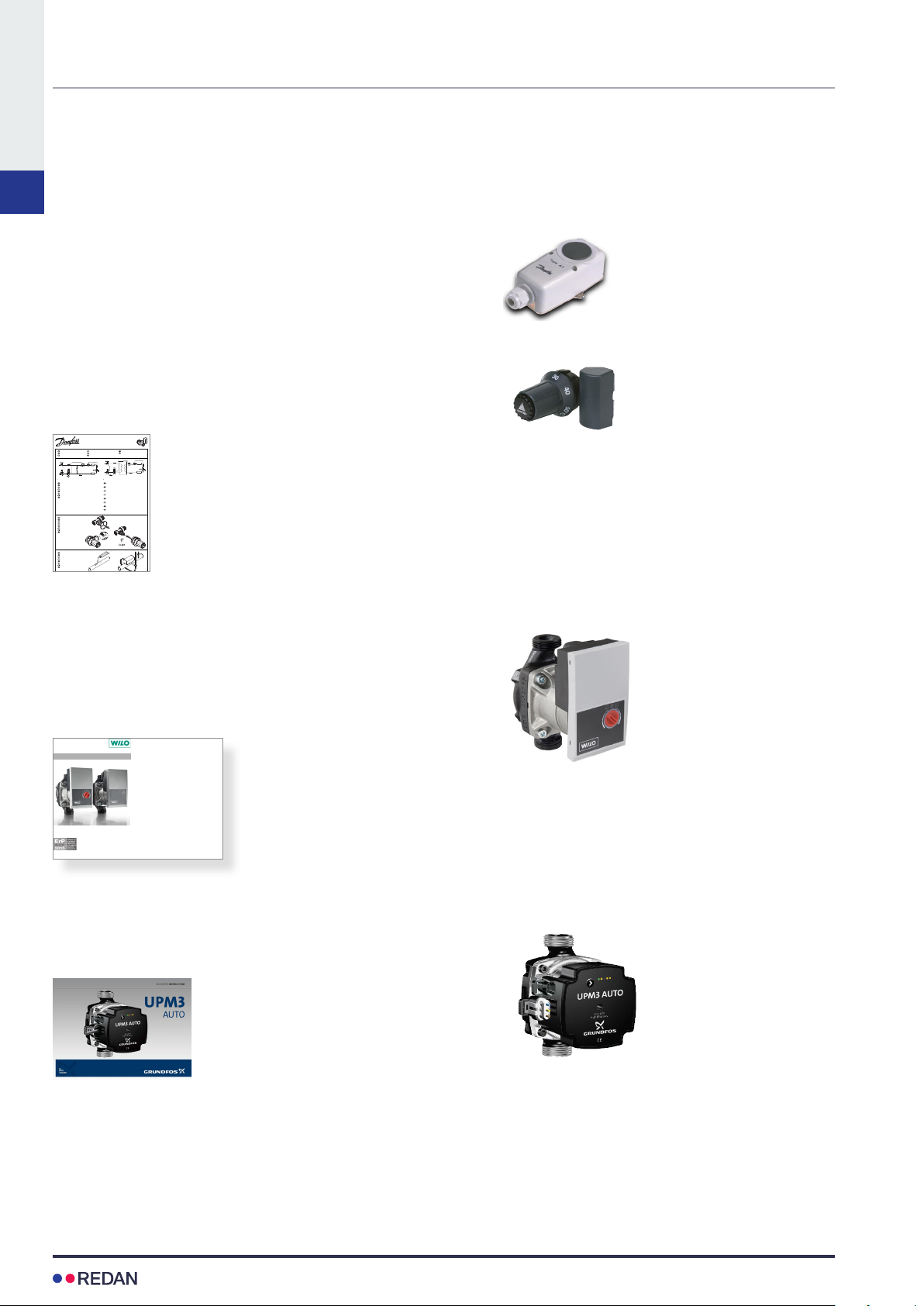

7. Tilslut evt. pumpe og evt. automatik til el-forsyning, men und- lad at tænde på kontakten
8. Varm anlægget op og udluft varmesiden (kan evt. udluftes på fordelerne)
9. Tilslutning Start nu pumpe (og evt. automatik) på el-kontakt
10. Afslut med at indregulere unitten iht. instruktionen, og husk at udfylde Idriftssættelsesattesten på side 15.
Bemærk Opvarmning og afkøling af anlægget kan medføre utæthe­der. Derfor kan der - i tiden efter idriftssættelse - være behov for efterspænding af unitten
Bemærk Løft aldrig unitten i unittens isoleringsfront, når unitten hænges op!
BRUGER OG MONTAGEVEJLEDNING
DRi FORDELERMODUL
700
386
87
6
5
4
3
2
547
176,5
538
114,5
263
344
428
509
Med isolering
550
700
Mål fra væg til fordelertilslutninger
Uden isolering
Danfoss Standard
A3
1:10
Material
Size
Scale
Projection
Replace
Designation
6
5
4
3
2
1
32,822 kg
Weight
General tolerance accuracy
ISO 2768 - mK
547 114,5
176,5
263
344
428
509
550
Med isolering
550
700
Uden isolering
Danfoss Standard
A3
1:10
Material
Size
Scale
Projection
Replace
Designation
6
5
4
3
2
1
86,328 kg
Weight
General tolerance accuracy
ISO 2768 - mK
547
Uden isolering
176,5
344,5
114,5
700
428
509
550
282,5
Med isolering
550
700
Mål fra væg til fordelertilslutninger
Danfoss Standard
A3
1:10
Material
SizeScale
Projection
MWN
17-01-2011
Design
Replace
DRi Fordelermodul - GRI 8GV
Designation
6
5
4
3
2
1
61,53 kg
Weight
General tolerance accuracy
ISO 2768 - mK
C
B
A
87
6
5
4
176,5
538
114,5
263
344
428
509
700
Mål fra væg til fordelertilslutninger
Danfoss Standard
A3
1:10
Material
SizeScale
Projection
MWN
17-01-2011
Design
Replace
DRi Fordelermodul - G 16GV
Designation
E
D
C
B
A
87
6
5
4
32,822 kg
Weight
General tolerance accuracy
ISO 2768 - mK
176,5
263
344
428
509
550
Danfoss Standard
A3
1:10
Material
SizeScale
Projection
Replace
Designation
E
D
C
B
A
87
6
5
4
3
86,328 kg
Weight
General tolerance accuracy
ISO 2768 - mK
176,5
344,5
114,5
700
428
509
550
282,5
Mål fra væg til fordelertilslutninger
Danfoss Standard
A3
1:10
Material
Size
Scale
Projection
MWN
17-01-2011
Design
Replace
DRi Fordelermodul - GRI 8GV
Designation
E
D
C
B
A
87
6
5
4
3
61,53 kg
Weight
General tolerance accuracy
ISO 2768 - mK
Montagevejledning
. MÅLSKITSER  EKSEMPLER
700
VVS installatør
DRi-G
530
DRi-R - 8 radiatorkredse
700
DRi-GI - 16 gulvvarmekredse DRi-GRI - 8 gulvvarmekredse
Mål: Max. mål for DRi for indbygning i 60 cm skabsmodul:
H 700 x B
Bemærk! Mål varierer i forhold i til antal kredse. Se side 11 for diverse kombinationsmuligheder
max.
586
586 x D
550 mm.
max.
386
550
584
DRi-G - 16 gulvvarmekredse
700
586
550
550
Totalhøjde ved sammenbygning med Redan units:
DRi Fordelermodul sammenbygget med gennem­strømningsløsningerne: S Unit (eller TD Unit): H 1320 mm.
BRUGER OG MONTAGEVEJLEDNING DRi FORDELERMODUL
