Danfoss DN 32 – 50, DN 15 – 50 Data sheet [ro]

Fișă tehnică
Vană de reglare independentă de presiune cu limitator de debit integrat AVQM (PN 25) – montaj pe retur și tur
Descriere
DN 15 – 50
DN 32 – 50
AVQM este un regulator direct de debit cu vană de reglare integrată, destinat în principal utilizării în sisteme de termoficare și răcire. Regulatorul împiedică depășirea debitului maxim setat În combinaţie cu motoarele electrice AMV(E) și cu regulatoarele electronice ECL, debitul și temperatura pot fi controlate pentru a economisi cât mai multă energie.
AVQM este prevăzut cu o vană de reglare cu limitator de debit reglabil, un adaptor de conexiune pentru motorul electric și un servomotor de presiune cu o membrană de reglare.
Regulatoarele sunt folosite împreună cu motoarele electrice Danfoss:
- AMV 150 1);
- AMV(E) 10 1)/AMV(E) 20/AMV(E) 30;
- AMV(E) 13 1)/AMV(E) 23/AMV(E) 33 cu funcţie de revenire cu arc;
- AMV 20 SL/AMV 23 SL/AMV 30 SL cu funcţie de limitare a cursei.
1)
AMV 150/AMV(E) 10/AMV(E) 13 se pot combina numa i cu regulatorul D N 15.
AVQM în combinaţie cu AMV(E) 13, AMV(E) 23 (SL) sau AMV(E) 33 (SL) a fost aprobat în conformitate cu DIN 32730.
Date principale:
• DN 15 – 50
• kVS 0,4 – 25 m³/h
• Domeniu debit: 0,015 – 14 m³/h
• PN 25
• Presiune diferenţială pe vana de reglare ∆p 0,2 bar
MCV
• Temperatură:
- apă de circulaţie/apă cu glicol maximum
30%: 2 – 150 °C
• Racorduri:
- filet ext. (racorduri pentru sudare,
filetate sau cu flanșă)
- flanșă
:
Comandă
Exemplu: Regulator de debit cu vană de reglare integrată pentru debit; 1,6 m³/h; PN 25; T
150 °C; filet ext.
max
Regulator AVQM DN 15
Cod: 0 03H6 748
Accesorii opționale:
1× Racorduri de sudură
Cod: 003H6 908
Regulatorul va fi livrat complet asamblat, inclusiv cu tubul de impuls dintre vană și servomotor. Motorul electric AMV(E) trebuie comandat separat.
© Danfoss | 2021.02
Regulator AVQM
Imagine
(mm) (m³/h) (m³/h)
15
20 3,5 6,3 G 1 A 0 03H6751 25 4,5 8,0 G 1¼ A 0 03H6752 32 10 12, 5 G 1¾ A 0 03H6753 40 10,5 16 G 2 A 00 3H6754 50 12 20 G 2½ A 003H6755 32 10 12, 5 40 12 20 003H 6757 50 14 25 003H6758
max
0,18 0,4
0,4 1,0 00 3H6747 0,9 1,6 00 3H674 8 1,6 2,5 00 3H6749 2,4 4,0 003H 6750
k
VS
Filet ext. cilindric
conf. ISO 228/1
Flanșe PN 25, conform EN 1092 -2
Racord Cod nr.
003H6746
G ¾ A
003H6756
AI124386477619ro-000103 | 1
Fișă tehnică AVQM (PN 25)
Comandă (continuare)
Accesorii
Imagine Denumire tip DN Racord Cod nr.
15 20 003H6909
Racorduri de sudură
Racorduri cu filet exterior
Racorduri cu flanșă
25 00 3H6910 32 0 03 H69 11 40 00 3H6912 50 0 03H6 913 15 20 R ¾ 003H6903 25 R 1 003H6904
Filet ext. conic conform EN 10226-1
32 R 1¼ 003H6905 40 R 1½ 065B2004 50 R 2 065B2005 15
Flanșe PN 25, conform EN 1092 -2
20 003H 6916 25 0 03H6 917
-
R ½ 003H6902
Seturi de service
Imagine Denumire tip DN k
15
Inserţie vană
20 6,3 003H6996 25 8,0 003H6867
32/4 0/50 12,5/16/20/25 003H6868
15
Inserţie vană de reglare
20 6,3 0 03H6891 25 8,0 003H6892
32/4 0/50 12,5/16/20/25 003H6885
(m³/h) Cod nr.
VS
0,4 003H6861 1,0 003H6862 1,6 003H6863 2,5 003H6864 4,0 003H6865
0,4 003H6886 1,0 003H6887 1,6 003H6888 2,5 003H6889 4,0 003H6890
003H6908
003H6915
2 | © Danfoss | 2021.02
Denumire tip Domeniu de reglare ∆p (bar) C od nr.
Servomotor 0,2 003H68 41
AI124386477619ro-000103
Fișă tehnică AVQM (PN 25)
2
Date tehnice
Vană
Diametru nominal DN 15 20 25 32 40 50
Valoarea k Domeniul
de setare a debitului
∆p disponibil necesar la Q
a regulatorului dp
VS
p
= 0,2 bar
MCV
0,4 1,0 1,6 2,5 4,0 6,3 8,0 12, 5 16/201)20/25
Q
min
Q
max
2)
max
0, 015 0,02 0,03 0,07 0,07 0,16 0,2 0,4 0,8 0,8
m³/ h
0,18 0,4 0,9 1,6 2,4 3,5 4,5 10 10,5/121)12/ 14
bar 0,4 0,4 0,5 0,6 0,6 0,5 0,5 0,8 0,8/0,61)0,8/0,6 Cursă mm 5 7 10 Autoritatea vanei de reglare 1 (100%) în domeniul de setare a debitului Caracteristică de control Logaritmic Factor de cavitaţie z ≥ 0,6 ≥ 0,55 ≥ 0,5 Pierderi de fluid conform
standardului IEC 534
% din k
VS
≤ 0,02 ≤ 0,05
Presiune nominală PN 25 Presiune diferenţială minimă Presiune diferenţială maximă 20 16
bar
consultaţi observaţia
2)
Agent de lucru Apă de circulaţie/apă cu glicol maximum 30% Valoare pH agent de lucru Min. 7, max. 10 Temperatură agent de lucru
°C
2 – 150
vană Filet exterior Filet ext. și flanșă
Racorduri
racord
Sudate și filet exterior
Flanșă -
Materiale
Corp vană
filet Bronz roșu CuSn5ZnPb (Rg5)
flanșă -
Fier ductil
EN-GJS-400 -18-LT
(GGG 40.3)
Scaun vană Material oţel inoxidabil Nr. 1.4571 Con vană Alamă rezistentă la dezincare CuZn36Pb2As Garnituri de etanșare DP EPDM Garnituri de etanșare MCV Metal EPDM
Sistem de descărcare a presiunii
Inserţie vană de reglare
Inserţie vană Piston
- Piston
Notă:
DP – regulator de p resiune diferențială, vană d e reglare MCV
1)
Versiunea cu fla nșă
2)
Pentru debite ma i mici decât Q
->
p
max
Q
min
p

MCV
k
VS
Servomotor
Tip AVQM
Dimensiune servomotor cm² 54 Presiune nominală PN 25 Presiune diferenţială pe vana de reglare
motorizată MCV
Materiale
Carcasă
Partea superioară a carcasei servomotorului Material oţel inoxidabil Nr. 1.4301
Partea inferioară a carcasei servomotorului Alamă rezistentă la dezincare CuZn36Pb2As Membrană EPDM Tub de impuls Tub de cupru Ø6 × 1 mm
bar 0,2
1)
1)
1)
AI124386477619ro-000103
(Q
∆p
v
)
max
© Danfoss | 2021.02 | 3
Fișă tehnică AVQM (PN 25)
Date tehnice (continuare)
Scheme pentru aplicații
Fără zgomot de cavitaţie
T = 150 °C
T = 130 °C
T = 80 °C
Presiunea manometrică în aval [bar]
Presiunea manometrică în amonte [bar]
Zgomot de cavitaţie
Presiunea manometrică în aval [bar]
Fără zgomot de cavitaţie
T = 150 °C
T = 130 °C
T = 80 °C
Zgomot de cavitaţie
Presiunea manometrică în amonte [bar]
Zonă de cavitație pentru factorul de cavitație z = 0,6 Zonă de cavitație pentru factorul de cavitație z = 0,5
Montaj pe retur
Montaj pe tur
Poziții de instalare
Sistem de încălzire cu conectare indirectă
Sistem de încălzire cu conectare indirectă
Temperatură agent de lucru 100 °C Temperatură agent de lucru 130 °C Temperatură agent de lucru 150 °C
Motor electric
Notă!
Pozițiile de instalare pentru motoarele electrice AMV(E) trebuie respectate de asemenea. Consultați fișa tehnică corespunzătoare.
4 | © Danfoss | 2021.02
AI124386477619ro-000103
Fișă tehnică AVQM (PN 25)
Diagrama presiune­temperatură
Presiunea maximă de funcționare calculată în funcție de temperatura agentului de lucru (conform EN 1092-2 și EN 1092-3).
Descriere
1. Inserţie vană de reglare
2. Limitator de debit reglabil
3. Corp vană
4. Inserţie vană
5. Conul vanei echilibrat
în presiune
6. Tijă vană
7. Arc încorporat pentru
reglarea debitului
8. Canal de reglare
9. Membrană de reglare
10. Piuliţă de cuplare
11. Partea superioară a carcasei
membranei
12. Partea inferioară a carcasei membranei
13. Tub de impuls
14. Cuplaje cu compresiune
pentru tubul de impuls
P
(bar)
max
EN-GJS -400-18-LT (GGG 40. 3) PN 25
CuSn5ZnPb (Rg5) PN 25
t (°C)
Mod de funcționare Debitul volumic cauzează căderea de presiune
pe limitatorul de debit reglabil. Presiunile rezultate sunt transferate prin tuburile de impuls și/sau prin canalele de reglare amplasate în tija servomotorului către camerele de acţionare și acţionează asupra membranei de reglare pentru a regla debitul. Presiunea diferenţială pe limitatorul de debit este reglată și limitată cu ajutorul unui arc integrat, folosit pentru reglarea debitului. Vana de reglare se închide la creșterea
Setări
Limitarea maximă a debitului
Limitarea maximă a debitului se efectuează prin reglarea poziţiei limitatorului de debit. Reglarea poate fi efectuată pe baza diagramei de reglare a debitului (consultaţi instrucţiunile aferente) și/sau prin intermediul contorului de energie termică.
AI124386477619ro-000103
presiunii diferenţiale și se deschide la scăderea acesteia, pentru a regla debitul maxim. În plus, motorul electric va funcţiona de la zero la debitul maxim setat, în funcţie de sarcină.
© Danfoss | 2021.02 | 5
Fișă tehnică AVQM (PN 25)
Dimensiuni
L
1
L
3
H
2
H
1
H
H
Ø125
Ø125
AVQM (DN 15 – 50) AVQM (DN 32 – 50)
DN
L L
15 65 - 10 9 - 72 - 3,0 ­20 70 - 109 - 72 - 3,0 ­25 75 - 109 - 75 - 3,2 ­32 100 180 150 15 0 101 101 5,8 10, 3 40 110 200 150 150 101 101 5,9 11, 8 50 130 230 150 150 101 101 6,6 13,9
121
3
H
H H
1
H
H
1
2
3
Greutate (kg)
mm filet flanșă
121
2
H
92
289
6 | © Danfoss | 2021.02
AMV(E) 10 +
AVQM (DN 15)
155
AMV(E) 2./3. +
AVQM (DN 15 – 50)
AMV(E) 13 +
AVQM (DN 15)
AMV 150 +
AVQM (DN 15)
155
H H
1
H
H
DN
15 301 - 2 91 288 20 301 - - -
H
1
H
2
3
mm
25 304 - - -
32 371 386 - ­40 371 386 - ­50 371 386 - -
AMV(E) 2./3. +
AVQM (DN 32 – 50)
AI124386477619ro-000103
Fișă tehnică AVQM (PN 25)

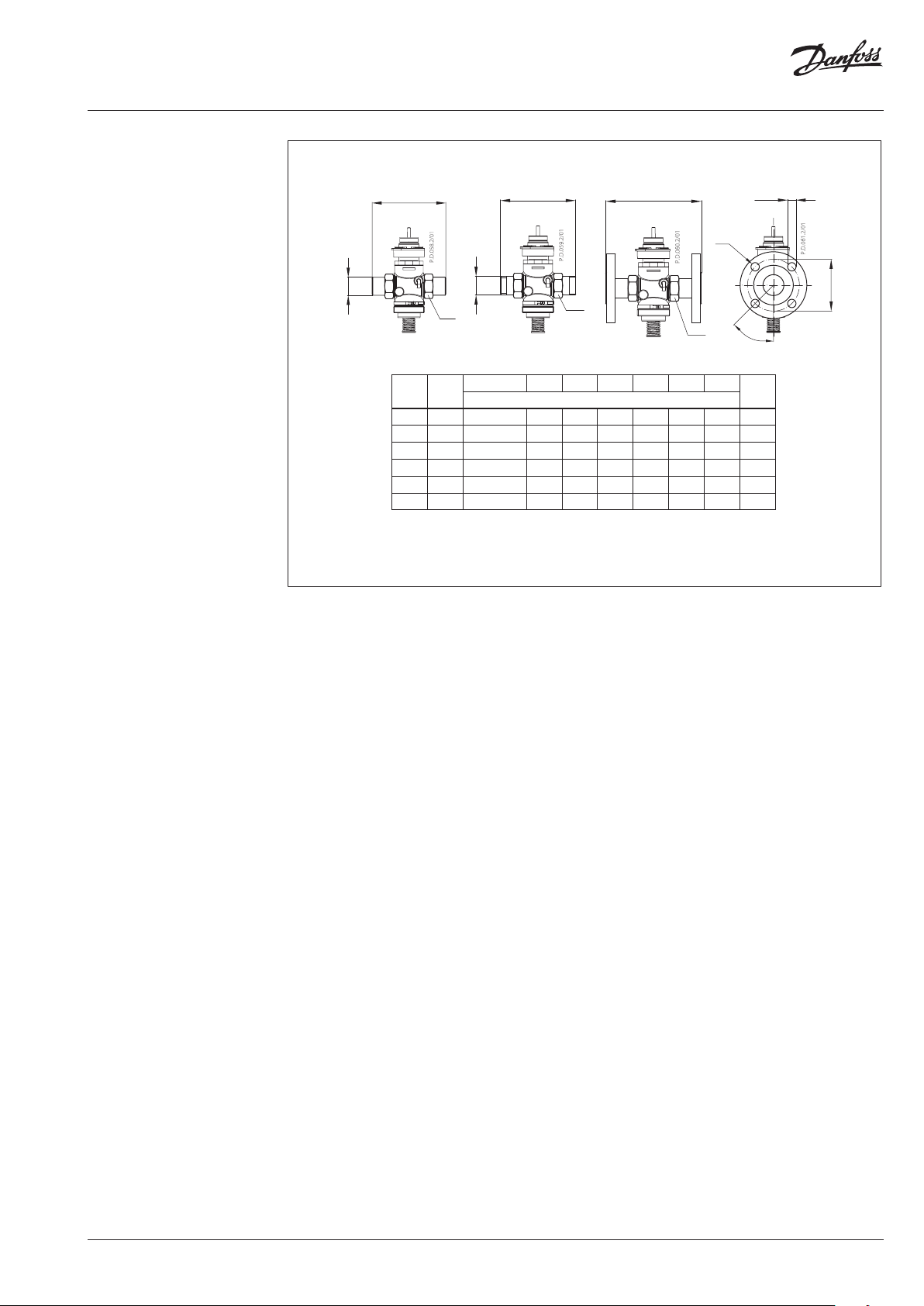

Dimensiuni (continuare)
L
3
L
2
L
1
d
2
n
d
DN R
R
SW
1)
SW d L
SW
SW
2)
L2L
1
k d
3
mm
45°
2
n
k
15 ½ 32 (G ¾A) 21 13 0 120 139 65 14 4 20 ¾ 41 ( G 1A) 26 150 131 154 75 14 4 25 1 50 (G 1⁄A) 33 160 145 15 9 85 14 4 32 1⁄ 63 (G 1¾A) 42 - 177 184 10 0 18 4 40 70 (G 2A) 47 - 200 204 110 18 4 50 2 82 (G 2½A) 60 - 244 234 125 18 4
1)
Filet ext. conic conf. E N 10226 -1
2)
Flanșe PN 25 conform EN 1092-2
AI124386477619ro-000103
© Danfoss | 2021.02 | 7
Fișă tehnică AVQM (PN 25)
8 | © Danfoss | DHS-SRMT/SI | 2021.02
AI124386477619ro-000103
