参数表
用于 AB-QM DN125-150 和 DN200-250 阀门的
NovoCon® L 和 XL 数字驱动器
描述
订购
NovoCon® L/XL 是一款高精度、多功能、现场总
线驱动器，专门用于规格为 DN 125-250 的压差
无关型控制阀门 AB-QM，适用于空气处理设备
AHU、冷水机和配送站等应用。
凭 借 驱 动 器 高 度 精 确 的 定 位 功 能 ，外 加 AB-QM
阀门压差无关性和线性特性，NovoCon® L/XL 可
用作流量指示器。
可通过现场总线设置驱动器和阀门参数。控制通
过现场总线或进入 NovoCon® L/XL 的输入实现。
驱动器
图片 类型 阀门类型 产品代码
NovoCon® L AB -QM DN125-150
NovoCon® L SU AB -QM DN125-150 003Z85 61
NovoCon® L SD AB -QM DN125-150
NovoCon® XL AB-QM DN20 0-250
003Z8560
003Z8562
003Z8563
NovoCon® 配置工具
类型 长度 接口 电缆材料 产品代码
NovoCon®
配置工具表
软件位于
5 m
驱动器
www.n ovocon.com
USB /
不含卤素。
USB 转换器，
PVC
003Z8620
一般功能:
• 远程调试/预设值/冲洗功能
• 流 量 、功 率 消 耗 和 能 量 指 示
• 高度精确和准确的定位功能
• 能量管理算法
• 输入/输出
- 3x 阻 抗 输 入（ PT1000、PT500、PT100、NTC
10k 型号 2 和 3）
- 1x 模 拟 输 入（ 0 -10V 或 0/4-20mA），
- 1x 模拟输出 (0-10V )
• 显示状态和报警的 LED
• 终生免维护
• 低噪声运行
• BACnet 的自动 MAC 寻址
• 自动波特率检测
• BACnet 的内部报警报告
• 阀门阻断报警
• 同一个产品中选择 BACnet MS/TP 或 Modbus
RTU
温度传感器
类型 产品代码
ES MB-12，通 用 温 度 传 感 器 ，PT1000，2.5 m 长
电缆
08 7B11 84
配件
名称 产品代码
浸入 式黄铜套管，85 mm，f6.0，一 对 用于管
道 DN125
浸入 式黄铜套管，120 mm，f6.0，一 对 用于管
道 DN15 0/20 0
浸入 式不 锈钢套管，155 mm，f6.0，一 对 用于
管道 DN250
087G6 062
087G6 063
087G6 066
技术参数
NovoCon® L/XL
驱动器型号 NovoC on® L NovoCon® L SD NovoCon® L SU NovoCon® XL
电源 V 24; +10 ... 15 %; AC/DC
功耗
频率 Hz
控制信号
阻抗
位置精确度 mm
驱动器速度选择
（打开至关闭）
最高介质温度
环境温度
贮存和运输温度
环境湿度
运行：
待机：
Vdc BACnet M S/TP、Modbus RTU、0-1 0、0 -5、2-10、5 -10、2-6、6-10
mA 0-2 0，4 -20
s/
mm
°C
9.6 VA@24VAC /
7.2W@24VDC
14.4 VA@24VAC /
12W@24VDC
1.7VA@24VAC / 0.7W @24VDC
Rin 90k Ω (V). 500Ω (mA)
± 1 ± 1.8
3、6、12、24 、恒 定 时 间
–40 ... 70（高于 50°C，少 于 3 天）
5-95% 的相对湿度，无冷凝（符合 EN 6 0730 -1）
14.4 VA@24VAC /
12W@24VDC
50/60
Rout 250Ω
120
–10 ... 50
13.9VA @24VAC /
10.8W@24V DC
© Danfoss | 2021.01 AI321838328689zh-000201 | 1
参数表 用于 AB-QM NovoCon® DN 125-250 阀门的 NovoCon® L/XL 数字驱动器
技术参数
（续）
设计
1. 手动操作旋钮
2. 功能按钮
3. 检修盖
4. 可拆除填料函支撑件 *
5. 端部位置指示环
6. 阀杆接头
7. 阀 门 接 头（ 轭 座 ）
驱动器型号 NovoC on® L NovoCon® L SD NovoCon® L SU NovoCon® XL
关断力 N 2000 4000
最大行程 mm 50 80
防护级别 III
外壳防护等级 IP 54
重量 kg 5.4 9.6 8.9 6.3
安全复位功能 - 是 安全功能 运行时 /
32 mm 行程
手动操作 电气和机械 电气和机械 电气和机械 电气和机械
电源断电响应 阀杆保持原位
s - 120 -
安全功能关闭，
下推阀杆
安全功能打 开，
上拉阀杆
阀杆保持原位
安装
机械
请检查阀门和驱动器的允许安装位置。该驱动器
本 身 可 以 安 装 在 任 意 位 置（
参见下面
）。
驱动器装置的安装经认证可放置在全空气空
间内。
使用 M8/S W13 扳 手（ 不 随 产 品 提 供 ）将 驱 动 器
装至阀身。安装时应注意留出适当的空间以便
维护。用 4mm 内六角扳手连接阀门和驱动器阀
杆。驱 动 器 具 有 位 置 指 示 环 ，在 电 气 连 接 之 前 ，
应按在一起；校准周期之后，它们将指示行程的
端部位置。
NovoCon® L NovoCon® XL
电气连接
打开可拆卸的保护盖可进行电气连接。
NovoCon® L/XL
提供四个电缆进口
- (1) M16x1.5
- (2) M20x1.5
- (1) 1/2”
注意：为了保持机箱的防护等级，必须安装恰当
的电路接头。
请遵守当地法律法规。
2 | AI321838328689zh-000201 © Danfoss | 2021.01
参数表 用于 AB-QM NovoCon® DN 125-250 阀门的 NovoCon® L/XL 数字驱动器
BACnet 数据
Modbus RTU 数据
DIP 拨动开关设定
类型 描述
BACnet 设备配置 BACnet 应用特定控制器 (B-ASC)
BACnet 协议 BACnet 主从设备 / 令牌传递 (MS/TP)
支持的 BACnet 波特率 自动检测波特率* / 9600 bps / 19200 bps / 3840 0 bps / 56700 bps / 76800 bps / 115200bps
类型 描述
支持的波特率 自动检测波特率* / 9600 bps / 19200 bps / 38400 bps / 56700 bps / 76800 bps / 115200bps
支持的传输模式
*
默认
奇偶性:无 (1-8-N-2) / 奇数 (1-8-O-1) / 偶数 (1-8-E-1) / 无 (1-8-N-1) / 自动校验*
数据格式:奇偶性（起始位 - 数据位 - 校验位 - 停止位）
BACnet： 默认设置为自动 MAC 寻址。对于手动 MAC 寻 址 ，可 使 用 DIP 拨动开关。
Modbus： 默认设置手动 MAC 寻址。自动寻址不适用于 Modbus。但 是 ，如 在 切 换 为 Modbus 之前已
向 BACnet 分 配 地 址 ，且 DIP 拨 动 开 关 保 留 在 默 认 位 置 ，则 该 地 址 也 用 于 Modbus。
DIP 拨动开关 配置名称 关 闭 状 态（ 默 认 ） 开启状态
1 2 3 4 5 6 7 8 9 10
1.
1 2 3 4 5 6 7 8 9 10
2.
1 2 3 4 5 6 7 8 9 10
3.
1 2 3 4 5 6 7 8 9 10
4.
1 2 3 4 5 6 7 8 9 10
5.
1 2 3 4 5 6 7 8 9 10
6.
1 2 3 4 5 6 7 8 9 10
7.
1 2 3 4 5 6 7 8 9 10
8.
1 2 3 4 5 6 7 8 9 10
9.
1 2 3 4 5 6 7 8 9 10
10.
驱动器有一个电阻器，8 号
当 10 号 DIP
拨动开关的协议发生改变时，须进行电力循环，以确保驱动器采用新选定的协议。
DIP
拨动开关，可在总线的最后一个驱动器中激活，用于对总线进行正确端接。
BACnet 地址 /
开
Modbus 单元 ID 位 0
关
BACnet 地址 /
开
Modbus 单元 ID 位 1
关
BACnet 地址 /
开
Modbus 单元 ID 位 2
关
BACnet 地址 /
开
Modbus 单元 ID 位 3
关
BACnet 地址 /
开
Modbus 单元 ID 位 4
关
BACnet 地址 /
开
Modbus 单元 ID 位 5
关
BACnet 地址 /
开
Modbus 单元 ID 位 6
关
开
终端电阻器 (12 0Ω)
关
开
关
开
关
逻辑 ‘0’ 逻辑 ‘1’
逻辑 ‘0’ 逻辑 ‘1’
逻辑 ‘0’ 逻辑 ‘1’
逻辑 ‘0’ 逻辑 ‘1’
逻辑 ‘0’ 逻辑 ‘1’
逻辑 ‘0’ 逻辑 ‘1’
逻辑 ‘0’ 逻辑 ‘1’
否
终止
不使用
- BACnet MS/TP Modbus R TU
终端电阻器已启用
固件更新
使用最新固件版本充分利用 NovoCon® 数字驱
动器，保持固件的最新状态，最新固件版本可在
www.novocon.com，通过选择该选项卡进行下
载:支持文件。
AI321838328689zh-000201 | 3© Danfoss | 2021.01
参数表 用于 AB-QM NovoCon® DN 125-250 阀门的 NovoCon® L/XL 数字驱动器
MODBUS
DIP 拨动开关设定
- 手动寻址
BACnet MAC 地址/Modbus 从设备 ID 由 DIP 拨动开关 1 - 7 设定。
0 = 关，1 = 开
DIP 拨动开关 1，2，3，4
0000 1000 0100 11 00 0010 1010 0 110 111 0 0001 1001 0101 110 1 0 011 1 011 0111 1111
0* 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 000
16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 100
32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 010
48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 110
64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 001
80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 101
96 97 98 99 100 101 102 103 10 4 105 106 10 7 108 109 110 111 011
112 113 114 115 116 117 118 119 120 121 122 123 124 12 5 12 6 12 7* 111
*
不得使用
示例
将 MAC 地址设定为 37：
0 和 127
号地址。
DIP 1 DIP 2 DIP 3 DIP 4 DIP 5 DIP 6 DIP 7
开 关 开 关 关 开 关
DIP 拨动开
关 5，6，7
接线 必须根据适用标准 ANSI/TIA/EIA-485-A-1998 连接 BACnet MS/TP 或 Modbus RTU (RS485) 接线。
总 线 连 接“ A+” 是 非 反 向 信 号 线 ，“ B-”是 反 向 信 号 线 。
NovoCon® L/XL 具有电镀隔离的电源，但推荐对于同一个网络上的设备使用公共接地，包括路由器、
网关等。
通信电缆的阻抗特性应在 100 -130Ω 之间。导体之间的电容应小于每米 100 pf。电缆长度会影响通信
速度。更长的电缆长度意味着更低的波特率。每个网站允许的最大总电缆长度为 1200 米。
110V/230V/400V 电源电缆和总线电缆之间至少保持 20 cm 的间隔。NovoCon® L/XL 的所有线缆均具
有高达 30 V AC/DC 的误接线保护，但请注意，如果模拟输入连接 30V AC 的电源，则外部电源会将其
视为短路，并熔断外部电源的保险丝。
24 V
GND
是所有信号公用的接地端
BACnet
丹佛斯建议，在自有子网中使用 NovoCon® L/XL，以 便 保 持 最 佳 性 能 。
一般要求和建议：
• 在每个菊花链端部使用端接电阻（DIP 拨动开关 8）。
• 子网电缆最大总长度为 12 00 米。
4 | AI321838328689zh-000201 © Danfoss | 2021.01
参数表 用于 AB-QM NovoCon® DN 125-250 阀门的 NovoCon® L/XL 数字驱动器
菊花链和升压器
交流电源
重要提示：所使用电源提供的功率必须能够比
NovoCon® L/XL 标称值高出 60% 以上。
菊花链中的 NovoCon® L/XL
B−
A+
GND
GND
是所有信号公用的接地端
如果
NovoCon® L/ XL
常小心。当
必须为电源升压器提供超负荷保护，否则当网络中的其他某个电源升压器断开时，该电源升压器可能会损坏。
NovoCon
网络由两个或多个交流电源升压器供电，则将其中一个变压器与高压电源线断开连接时，必须非
连接在菊花链中时，在断开电源的一次侧可能存在高压。务必断开变压器的一次侧和二次侧。
BACnet
MS/TP 或
Modbus RTU
请确保:
• 如果使用多个 24VAC 电源，并且使用的电源
类型不同并且/或者使用的相位不同，则务必对
24VAC 电源进行隔离。
GND
A+
B−
AI321838328689zh-000201 | 5© Danfoss | 2021.01
参数表 用于 AB-QM NovoCon® DN 125-250 阀门的 NovoCon® L/XL 数字驱动器
T-接头
一般要求和建议：
T-接头接线（短截线）：
• T-接头电缆最大程度 1.5m（最短标准数字电缆）
• 网络最大总长度 640m（+ 100m 短截线长度）
• 最大波特率 76 kb/s
• 网络上最大设备数目 64
1)
1)
• 主电缆 应为标准 RS485 总线，双绞线，最小粗细 AWG22 / 0.32mm2。
1)
当使用的设备数不到
32
24V AC/DC
时 ，可 尝 试 将 速 度 提 升 至
115 kb/s
。
24V AC/DC
接线盒
BACnet MS/TP
或 Modbus RTU
24V AC/DC
BACnet MS/TP
BACnet MS/TP
或 Modbus RTU
最大 1.5m
或 Modbus RTU
星形拓扑结构
LED
GND
是所有信号公用的接地端
星形拓扑结构不符合 RS485 标 准 ，不 应 用 于 NovoCon® L/XL。
选项
- 正常使用:LED
指示灯显示位置和报警（如果有）
- 仅报警:只有存 在 报警时，LED 才亮起
- 不亮:在正常操作期间以及存在报警时，无 LED
灯亮起
6 | AI321838328689zh-000201 © Danfoss | 2021.01
参数表 用于 AB-QM NovoCon® DN 125-250 阀门的 NovoCon® L/XL 数字驱动器
LED 显示 BACnet/Modbus (RS485) 活动
BACnet/Modbus (RS485) 活动
LED 未亮起：驱动器未发现网络中有任何活动。
LED 指示灯快速开关，10x /分钟：
网络通信运行正常。
LED 指示灯亮绿灯，且缓慢开关，3x/秒:网络操作正常 — 通过更长的时间直接与该驱动器进行通信。
BACnet/Modbus (RS485) 活 动 ，且 出 现 了 错 误
LED 指示灯缓慢开关，并亮为红色，3x/秒：驱动器能够看到活动，但有错误。
LED 指示灯快速开关，并亮为红色，10x /秒：通信正常，同时有其他设备正在使用同一 MAC 地址。
阀门/驱动器位置
AB-QM 阀门完全关闭。
AB-QM 阀门的开度为设计流量的 1-49 %。
AB-QM 阀门的开度为设计流量的 50-99%。
阀门/驱动器移动
AB-QM 阀门全开。
冲洗功能开启
所有 LED 指示灯按特定时间开/关。
NovoCon® 正在关闭阀门
所有绿色 LED 指示灯亮起，然后每次关闭一个 LED 指示灯（重复）。
NovoCon® 正在打开阀门
所有绿色 LED 指示灯关闭，然后每次开启一个 LED 指示灯（重复）。
NovoCon® 正在执行校准
绿色指示灯交替闪烁。
进行除气
黄色 LED 指示灯交替闪烁。
驱动器信息
待机模式
闪烁功能，所 有 绿 色 LED 指示灯开/关。用于物理识别总线上的独立驱动器。
AI321838328689zh-000201 | 7© Danfoss | 2021.01
参数表 用于 AB-QM NovoCon® DN 125-250 阀门的 NovoCon® L/XL 数字驱动器
LED 显示
（续）
驱动器信息
LED
（续）
在关闭期间出现错误
杂物可能会堵在阀锥中 可 进 行 冲 洗 ，以 解 决 此 问 题 。
在 NovoCon® 校准 过程中出现错误
LED 指示灯在报警和正常操作之间切换显示。验证 NovoCon® L/XL 是否正确连接阀门并重新校准。
NovoCon® 内部温度超出推荐范围
LED 指示灯在报警和正常操作之间切换显示。环境温度可能已超 过 60°C。
内部 NovoCon® 错误
LED 指示灯在报警和正常操作之间切换显示。尝试：
A：重新校准。
B：关断电源再开启。
C：如果仍存在错误，有必要更换驱动器。
电源超出限值
LED 指示灯在报警和正常操作之间切换显示。
无控制信号
在模拟控制模式中，检测到了破损控制线。
指示灯在报警和正常操作之间切换显示。
在正常操作期间按下重置按钮
校准/重置/冲洗
按 MODE（ 模 式 ）按 钮 。所有 LED 指示灯关闭。
按住重置按钮
1 秒：1 个 LED 指示灯亮起 = 待机模式
2 秒：2 个 LED 指示灯亮起 = 开 始 校 准（ 重 置 ）
3 秒：1 个 LED 指示灯亮起
4 秒： 开始冲洗。如果应在默认 1 小时超时时间之前停止冲洗，则再次按 1 秒。
BACnet 对象和 Modbus 寄存
器的使用
- 设计流量设定
恢复出厂设 定 — 重置为默认设定
按住 MODE（模式）按钮，然后打开驱动器电源，所有 LED 最初为熄灭状 态。
按住 MODE（ 模 式 ）按 钮 4 秒 = 重置为默认设定。
在恢复为出厂设定时：
所有黄色位置 LED 指示灯将短暂闪烁 1 下。
注意，在恢复为出厂设定后，将自动执行校准，所有设定将恢复为出厂设定。
概述
为 了 进 行 通 信 和 控 制 ，简 单 的 BACnet 和 Modbus 设定对于 NovoCon® L/XL 的基本设置配置至关重
要。这些设定包含在 BACnet 对象或十进制格式的 Modbus 寄存器中。
初始配置 NovoCon® L
NovoC on® L
应用模式：
MSV:9 / 32810
数字控制（默认），
模拟控制
选择阀门类型
MSV:3 / 32802
（默认为 AB-Q M
DN12 5）
选择应用
MSV:10 / 32811
供热（默认）
制冷
设计流量
AV:30 / 32796 供热
AV:31 / 32798 制冷
激活校准
MSV:0 / 33284 状态 2
或使用手动校准
初始配置 NovoCon® XL
应用模式：
MSV:9 / 32810
数字控制（默认），
NovoC on® XL
模拟控制
选择阀门类型
MSV:3 / 32802
（默认为 AB-Q M
DN200）
选择应用
MSV:10 / 32811
供热（默认）
制冷
设计流量
AV:30 / 32796 供热
AV:31 / 32798 制冷
激活校准
MSV:0 / 33284 状态 2
或使用手动校准
8 | AI321838328689zh-000201 © Danfoss | 2021.01
参数表 用于 AB-QM NovoCon® DN 125-250 阀门的 NovoCon® L/XL 数字驱动器
BACnet 对象和 Modbus 寄存
器的使用
- 高级配置和功能
如果驱动器的默认设定不适用，则必须注意以下对象：
MSV:9 / 32810 应用模式
MSV:3 / 32802 已选定的阀门类型
MSV:10 / 32811 应用命令和状态
AV:30 / 32796 设计流量供热
AV:31 / 32798 设计流量制冷
MSV:0 / 33284 驱动器模式和特殊功能
AI:1 / 33218 温度 T1 或电阻输入
AI:2 / 33220 温度 T2 或电阻输入
AI:3 / 33222 温度 T3 或电阻输入
AV:32 / 33288 功能消耗
MSV:13 / 32815 能量管理
应用模式：
默认应用模式为数字控制。在 此 模 式下，NovoCon® L/XL 通过现场总线控制，电压输入和输出可用于
连接其他设备。此外，在模拟控制模式中，NovoCon 等待的是模拟控制信号。
AB-QM 阀门类型选项：
在选择应用模式（请见上文）后，必须选择安装驱动器的 AB-QM 阀门类型。可使用对象 MSV:3 / 32802
选定阀门类型来完成此操作。可将 MSV:3 / 32802 的显示数值设定为 1-9 之间的数值。每个数字代表
了特定的 AB-QM 阀门类型，详情请参见下表:阀门类型选择。MSV:3 / 32802 的默认值为 1，即 用 于
NovoCon® L 阀门的 ABQM ISO DN125。
选择 和设定工程单位：
如需更改默认工程单位，则可通过对象的工程单位属性在 BACnet 中 ，或 在 独 立 对 象 中 ，或 通 过 独 立
寄存器在 Modbus 中来完成此操作。请参阅 BACnet 和 Modbus 表了解详情。
设定设计流量：
如阀门的标称流量与最大设计流量不匹配，则应设定为控制系统的最大设计流量。可通过更改以下
对象的当前值来设定设计流量:
• MSV:30 / 32796 设计流量（供热应用）
• MSV:31 / 32798 设 计 流 量（ 制 冷 应 用 ）
温度测量：
AI:1 / 33218 温度 T1 或阻抗输入，AI:2 / 33220 温度 T2 或阻抗输入以及 AI:3 / 33222 温度 T3 或阻抗输
入可使用温度传感器测量温度。如已选择阻抗值，则也会直接显示该值，准许这些输入用于测量温度
之外的其他目的，例如窗触点或其他零电势触 点。闭合回路 <900Ω，开式回路 100kΩ。
功率消耗：
AV:32 / 33288 功率消耗用于根据水流量和供水及回水管道的温差来显示终端单元的当前水力功率
消耗。
能量 计量器：
在 AV:33 / 33290 或 AV:34 / 33292 中计算和记录使用的冷却或供热液体循环能量。
可使用 MSV:12 / 32814 启用和禁用此功能。
冲洗系统：
驱动器模式和特殊功能 MSV:0 / 33284 具有一个选项，准许用户通过现场总线冲洗系统。如要冲洗系
统 ，请 将 MSV:0 / 33284 设定为 3，冲 洗 。驱动器将完全打开 AB-QM 阀门。执行以下操作时冲洗结束：
• MSV:0 / 33284 设定回 1 = 正常运行
• 或电源循环。
• 或冲洗功能在 1 小时后超时。
当冲洗结束时，驱动器将返回正常运行。
系统排气：
使用 MSV:0 / 33284 时 ，也 可 以 启 用 驱 动 器 的 排 气 功 能 。此功能可打开和关闭 AB-QM 阀门数次，帮助
排出循环系统中残留的空气。将 MSV:0 / 33284 设定为 4 以开始排气。将持续进行排气，直至排气结
束。然后驱动器将返回正常操作状态，即 MSV:0 / 33284 = 1，正 常 。
控制驱动器：
在驱动器采用正常操作模式（数字控制）时，可控制 AB-QM 阀门流量，并使用对象流量设定点
AV:1 / 33280。流量设定点工程单位的默认设定为 %。
% 为最适用的设定，因为控制器无需了解驱动器设计流量的设定情况。须 设 定 控 制 器 的 输 出 信 号 ，以
便在供热设计流量 AV:30 / 32796 或制冷设计流量 AV:31 /32798 的 0 -100% 之间调节。此外可使用设
计流量 AV:0 / 32768。
要更改阀门流量，须写入 AV:1 / 33280 当 前 值 ，范 围 为 0-100%。
如果 AV:1 / 33280 选定的工程单位必须为 l/h，则阀门的流量设定点必须是以 l/h 表示的整数。例如，
对于 DN40 阀门来说，控制器可将驱动器的数值范围写为 0 到 7500 l/h。
报警与警告：
可使用 BACnet 对象值 BV:10 至 BV:24 或 Modbus 寄存器 33536 检 测 系 统 问 题 ，详 情 请 参 见 BACnet 和
Modbus 表格。
AI321838328689zh-000201 | 9© Danfoss | 2021.01
参数表 用于 AB-QM NovoCon® DN 125-250 阀门的 NovoCon® L/XL 数字驱动器
kW
l/
优化 BACnet 网络速度
能量管理
MSV:13 / 32815
功率管理器
减少不必要的 PollforMaster 流量
NovoCon® L/XL 中的 MAX_MASTER 设定可设定为高于 MS/TP 子网中使用的最高 MAC 地址的数字。
可在设备对 象中找到 MAX_MASTER 属 性 ，默 认 值 为 127。如 果 使 用 默 认 值 ，应 注 意 ，当 最 高 MAC 地
址数大于 MAX_MASTER 属性值时，在网络中添加更多设备之前，应在后期相应地调整 MAX_MASTER
属性值。
重要提示:在设定 MAX_MASTER 之 前 ，确 保 所有网络设备的 MAC 地址小于预期的 MAX_MASTER 属
性值。否则将导致网络通信出现问题。
分配正确的 INFO_FRAMES
设定控 制器：
MS/TP 网络中传输数据流的网络路由器和控制器设备需要比 NovoCon® L/XL 更高的 INFO_FRAMES 数
目。因此，这些设备的值应比 NovoCon® L/XL 高。子网路由器 MAX_INFO_FRAMES 属性值的通用规则
是等于该路由器子网中的 MS/TP 设备数量。可在 MS/TP 设备的设备对象中查看 MAX_INFO_FRAMES
属性。NovoCon 的 MAX_INFO_FRAMES 默认值为 1。
一般信息 — 能量限制状 态：
对于 MSV:13/32815 内的所有“限制”状态，将激活警告并显示在总线中，以通知用户 NovoCon® 已通
过 AB-QM 阀门控制流量。在 NovoCon® 的控制下，阀门将始终保持开启，即其算法中包含关闭的百
分比限制，尽管外部设备的控制信号可随时关闭此阀门。如果在 NovoCon® 没有自行关闭的情况下无
法获取能量限制设定，则将激活警告以通知客户设定点值“超出范围”。请注意，如果外部设备（如
DDC） 与 NovoCon’s® 计算的流量/开启百分比差别很大，在达到设定点时，NovoCon® 不会立即自动
停止对流量的控制。提示:用户可使 用此信息来改 进外部控制设备的 PID。
一般信息 — 能量控制状态：
对于 MSV:13/32815 中的所有“控制”状态（功率控制除外），NovoCon® 会对于通过 AB-QM 阀门的流
量进行完全控制，不接受来自外部设备的控制信号。在 NovoCon® 的控制下，阀门不会完全关闭，即
其算法中包含关闭的百分比限制。如果在 NovoCon® 没有完全关闭或打开的情况下无法获取能量控
制设定，则将激活警告以通知客户设定点值“超出范围”。
状态 1：未激活
已禁用能量管理应用。
状态 2：功率限制（以冷却水为例）
NovoCon® L/XL 计 算 使 用 的 瞬 时 水 力 功 率 ，然 后 在 必 要 时 ，越 权 DDC 控制信号，并根据用户在对象/
寄存器 AV:35 或 36 / 32832 或 32834 中定义的值限制流量/水力功率。通过关闭阀门来限制水力功
率 ，直 到 测 量 的 kW 值再次低于定义的限值。制冷功率和供热功率均有用户定义的限值。当激活此限
值 时 ，寄 存 器 33536 中的警告对象 BV:23 / 位 23 将 设 为“ 开 启 ”。
应用示例:这样限制“功率”时，我们能够防止过量消耗（峰值负载期间），节省能量。
对象/
写入/读取值 描述
寄存器
MSV:9 /
32810
MSV:3 /
32802
AV:31 /
32798
h
MS V:13
/32 815
AV:36
/32834
AV:46 /
32862
数字 通过 BUS 的 No voCon /AB- QM 开度指令
已选定的
阀门类型
功率限制
最大制冷
功率值
已选定的 ISO 阀门 = l/ h、° C、kW 和 kg/m3。
已选定的 ANSI 阀门 = g /min、° F 和 kBTU
7500 制 冷 设 计 流 量 设 定 ，如 7500 l/h
NovoCon 不会超 过的最大制冷水力功率
值 ，如 40kW
NovoCon 确 保计算功率消耗不会超过的
值 ，如 40kW
能 量 管 理 最 小 阀 门 开 度 ，以 设 计 流 量 百
10 %
分比表示
10 | AI321838328689zh-000201 © Danfoss | 2021.01
参数表 用于 AB-QM NovoCon® DN 125-250 阀门的 NovoCon® L/XL 数字驱动器
°C
°C
能量管理
MSV:13 / 32815
（续）
功率管理器
温差管理器
状态 3：功率控制
直接以 kW、kBTU 或 % 控 制 功 率 消 耗 ，而 不 是 l/hr / GPM。阀门流量由流量设定点 AV:1（以 kW 或
kBTU/h 为 单 位 ，在 MSV:21 / 32788 中选定），并根据用于计算功耗的流量和温度输入进行控制。
应用示例:回 火 空 间（ 如 储 藏 室 内 ）。
状态 4：最小 温差限制（以供热水为例）
必要时，NovoCon® L/XL 会越权 DDC 控制信号，并在未达到用户定义的最小温差时开始关闭阀门，在
供水和回水温度之间保持最小温差。随着供水温度的增加/降低，计算的回水温度的最小设定点也会
随之增加/降低。如此可始终确保到末端设备的最小能量传输，而与供水温度无关。
对 于 供 热 ，可 在 对 象 / 寄存器 AV:37 / 32836 中设定温差值。当 满 足 激 活 此 限 制 的 条 件 时 ，寄 存 器
33536 中的警告对象 BV:23 / 位 23 将 设 为“ 开 启 ”。
应用示例:当我们想提高锅炉/制冷机的效率时，我们可根据户外温度在系统中定义最小温差。
对象/
写入/读取值 描述
寄存器
MSV:9 /
僄㵸 ∆T ꠑ阻㲋
l/h
32810
MSV:3 /
32802
MSV:10 /
32 811
AV:30 /
32796
MSV:13 /
32815
AV:37 /
32836
AV:46 /
32862
数字 通过 BUS 的 No voCon /AB- QM 开度指令
已选定的
阀门类型
60000 供热的设计流量设定，如 60000 l/h
最小温差限制持续确保供水和回水温度差不低于
供热温差值 No voCon 不 会 低 于 的 温 差 ，如 20°C
已选定的 ISO 阀门 = l/ h、° C 和 kW。
已选定的 ANSI 阀门 = G PM、° F 和 kBTU
供热 使用任何控制算法均需考虑 AI:1>AI:2
指定值
能 量 管 理 最 小 阀 门 开 度 ，以 设 计 流 量 百
10 %
分比表示
状态 4：最小 温 差 限 制（ 以 制 冷 水 为 例 ）
应用示例：当我们想提高系统的效率时，可在末端设备中定义最小温差。
对象/
写入/读取值 描述
寄存器
MSV:9 /
32810
MSV:3 /
32802
MSV:10 /
32 811
l/h
AV:31 /
32798
MSV:13 /
32815
AV:38 /
32838
AV:46 /
32862
数字 通过 BUS 的 No voCon /AB- QM 开度指令
已选定的
阀门类型
制冷 使用的任何控制算法都要记得 AI:1<AI:2
80000 制 冷 设 计 流 量 设 定 ，如 80000 l/h
最小温差限制持续确保供水和回水温度差不低于
制冷温差值 末端设备的温差值不会低于如 5°C
10 %
已选定的 ISO 阀门 = l/ h、° C、kW 和 kg/m3。
已选定的 ANSI 阀门 = g /min、° F、k BTU
和 lb/ft3
指定值
能 量 管 理 最 小 阀 门 开 度 ，以 设 计 流 量 百
分比表示
AI321838328689zh-000201 | 11© Danfoss | 2021.01
参数表 用于 AB-QM NovoCon® DN 125-250 阀门的 NovoCon® L/XL 数字驱动器
°C
休ꠑ
能量管理
MSV:13 / 32815
（续）
状态 5：设定温差控制（以供热水为例）
NovoCon® L/XL 通过打开关闭阀门，在供水和回水温度之间保持恒定温差。随着供水温度的增加/降
低，计算的回水温度的温差设定点也会随之增加/降低。这可始终确保末端设备的温差保持不变，且
与供水温度无关。
可在对象 / 寄存器 AV:37 / 32836 内设定恒定的供热温差，对于制冷，则可在对象 / 寄存器 AV:38 /
32838 内设定。
应用示例:回火空间（如储藏室内），在此处，我们可以将 AHU 上设定并保持一个恒定温差预热线圈。
对象/
写入/读取值 描述
°C
l/h
寄存器
MSV:9 /
32810
MSV:3 /
32802
MSV:10 /
32 811
AV:30 /
32796
MSV:13 /
32815
AV:37 /
32836
AV:46 /
32862
数字 通过 BUS 的 No voCon /AB- QM 开度指令
已选定的
阀门类型
60000 供热的设计流量设定，如 60000 l/h
设定温差控制始终确保供水和回水温度差不会偏离
供热温差值
已选定的 ISO 阀门 = l/ h、° C 和 kW。
已选定的 ANSI 阀门 = G PM、° F 和 kBTU
供热 使用任何控制算法均需考虑 AI:1>AI:2
指定值
NovoCon 将用作设定点的 温差值，
如 10°C
能 量 管 理 最 小 阀 门 开 度 ，以 设 计 流 量 百
10 %
分比表示
当 激 活 此 限 值 时 ，寄 存 器 33536 中的警告对象 BV:23 / 位 23 将 设 为“ 开 启 ”。
状态 6：回水 T 限 制（ 以 制 冷 水 为 例 ）
NovoCon® L/XL 可确保保持在寄存器 / 对象 AV:40 / 32842 中设定的最低回水温度。
此功能主要用于回水温度高于供水温度的制冷应用。激活后，NovoCon® L/XL 会越权 DDC 控 制 信 号，
并在未达到用户定义的最小回水温度时开始关闭阀门，在供水和回水温度之间保持最小回水温度。
当 满 足 激 活 此 限 制 的 条 件 时 ，寄 存 器 33536 中的警告对象 BV:23 / 位 23 将 设 为“ 开 启 ”。
应用示例：
为了提高制冷机效率，确保制冷系统的供水温度适宜，我们可以指定最小回水温度，避免出现 COP 减
少以及温差偏低等现象。
对象/
写入/读取值 描述
寄存器
MSV:9 /
32810
°C
MSV:3 /
32802
MSV:10 /
32 811
AV:31 /
l/h
DDC 䫝⯆
DDC 䫝⯆NovoCon 䫝⯆
32798
MSV:13 /
32815
AV:40 /
32842
AV:46 /
32862
数字 通过 BUS 的 No voCon /AB- QM 开度指令
已选定的
阀门类型
80000 制 冷 设 计 流 量 设 定 ，如 80000 l/h
回水 T 限制 确保回水温度不低于指定值
制冷 T2 值
已选定的 ISO 阀门 = l/ h、° C 和 kW。
已选定的 ANSI 阀门 = G PM、° F 和 kBTU
制冷 使用任何控制算法均需考虑 AI:1<AI :2
NovoCon 可确保 T 2 不会低于的值，
如 13°C
能 量 管 理 最 小 阀 门 开 度 ，以 设 计 流 量 百
10 %
分比表示
12 | AI321838328689zh-000201 © Danfoss | 2021.01
参数表 用于 AB-QM NovoCon® DN 125-250 阀门的 NovoCon® L/XL 数字驱动器
°C
l/
能量管理
MSV:13 / 32815
（续）
状态 6：回水 T 限 制（ 以 供 热 水 为 例 ）
NovoCon® L/XL 可确保保持在寄存器 / 对象 AV:39 / 32840 中设定的最高回水温度。
此功能主要用于回水温度低于供水温度的供热应用。激 活后，NovoCon® L/XL 会越权 DDC 控 制 信 号，
并在未达到用户定义的最高回水温度时开始关闭阀门，在供水和回水温度之间保持最高回水温度。
当 满 足 激 活 此 限 制 的 条 件 时 ，寄 存 器 33536 中的警告对象 BV:23 / 位 23 将 设 为“ 开 启 ”。
应用示例：要求回水温度保持最高以便形成有效热源的供热系统，如冷凝锅炉和热泵。
对象/
写入/读取值 描述
寄存器
MSV:9 /
32810
MSV:3 /
32802
MSV:10 /
32 811
AV:30 /
h
32796
MSV:13 /
32815
AV:39 /
32840
AV:46 /
32862
数字 通过 BUS 的 No voCon /AB- QM 开度指令
已选定的
阀门类型
60000 供热的设计流量设定，如 60000 l/h
回水 T 限制 确保回水温度不高于指定值
供热 T2 值
已选定的 ISO 阀门 = l/ h、° C 和 kW。
已选定的 ANSI 阀门 = G PM、° F 和 kBTU
供热 使用任何控制算法均需考虑 AI:1>AI:2
NovoCon 可确保 T 2 不会高于的值，
如 60°C
能 量 管 理 最 小 阀 门 开 度 ，以 设 计 流 量 百
10 %
分比表示
状态 7：设定回水 T 控 制（ 以 供 热 水 为 例 ）
在对象 / 寄存器 AV:37 / 32836 和/或 AV:38 / 32838 内设定恒定回水温度 T2 值。
NovoCon® L/XL 通过在超过或未达到用户定义的回水温度时打开和开始关闭阀门，来保持恒定的回
水温度。当供水温度增加/降 低 时 ，回 水 T 设定点将保持不变。这将确保返回热源的回水温度恒定。
应用示例：当我们打算二次利用回水时，例如，在 AHU 或独立设备上进行预热，其中 T2 值将作为恒
定的温度设定点。
对象/
写入/读取值 描述
°C
l/h
寄存器
MSV:9 /
32810
MSV:3 /
32802
MSV:10 /
32 811
AV:30 /
32796
MSV:13 /
32815
AV:37 /
32836
AV:46 /
32862
数字 通过 BUS 的 No voCon /AB- QM 开度指令
已选定的
阀门类型
60000 供热的设计流量设定，如 60000 l/h
设定回水 T
供热 T2 值
已选定的 ISO 阀门 = l/ h、° C 和 kW。
已选定的 ANSI 阀门 = G PM、° F 和 kBTU
供热 使用任何控制算法均需考虑 AI:1>AI:2
持续确保回水温度不会偏离指定值
控制
NovoCon 将用作设定点的回水 T 值，
如 40°C
能 量 管 理 最 小 阀 门 开 度 ，以 设 计 流 量 百
10 %
分比表示
AI321838328689zh-000201 | 13© Danfoss | 2021.01
参数表 用于 AB-QM NovoCon® DN 125-250 阀门的 NovoCon® L/XL 数字驱动器
自动波特率
应在连接其他
BACnet
的同时或之后连接
Novo Con® L/ XL
NovoCon® L/XL
。随后，
将自动适应
其网络的波特率。
设备
波特率 MSV:6 / 32804 必须设为 1（ 默 认 值 ）。
如果 NovoCon® L/XL 在打开电源之后 45 秒内观察到总线上的活动，则采用其他 BACnet 设备在
网络上目前使用的波特率。如果驱动器在此时间内未检测到网络活动，则其会生成一个令牌并以
38400bps 的默认波特率将令牌发送出去。

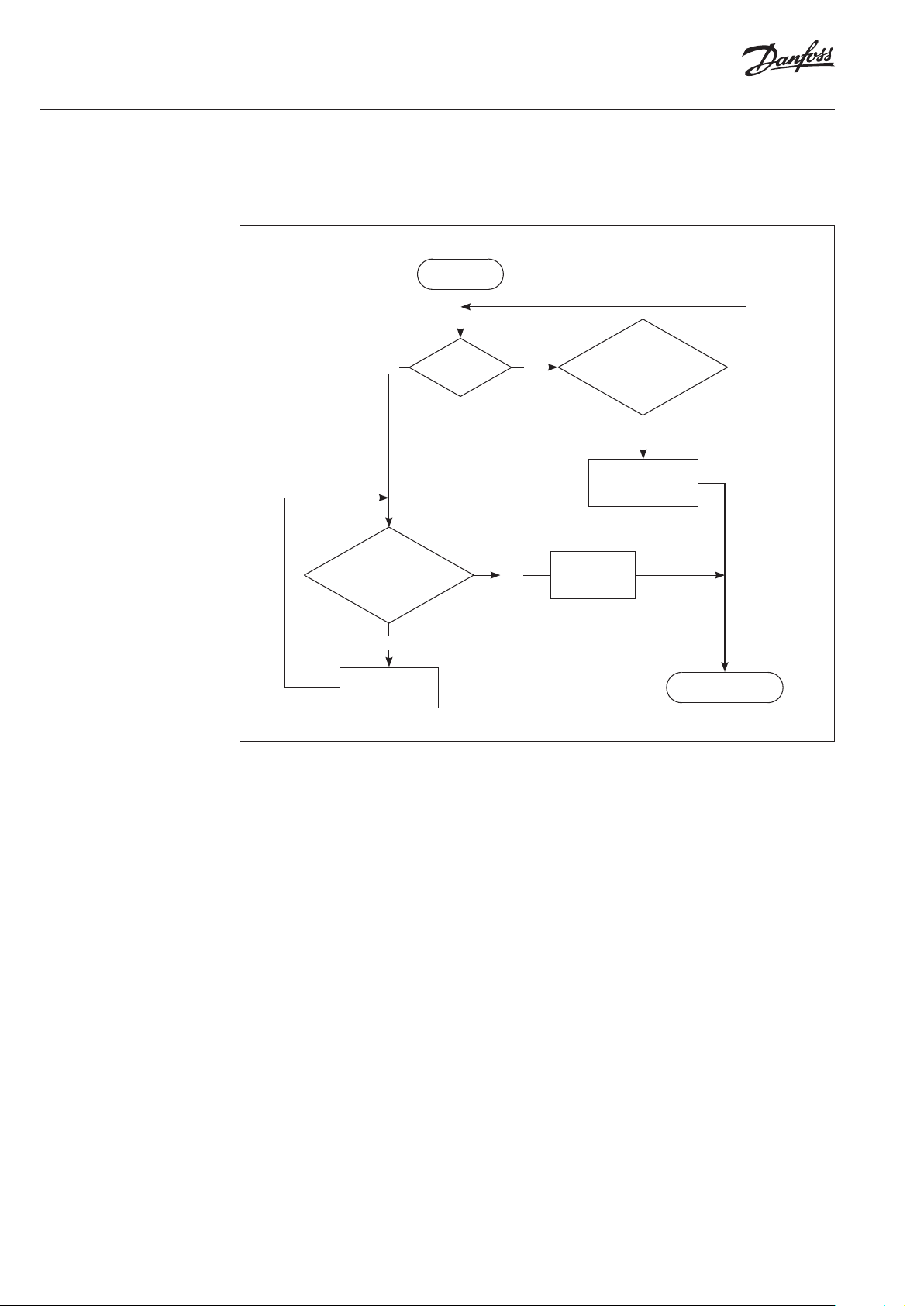

自动波特率
是
是否接收正确数据 —
无数据错误？
总线上是否
出现活动？
否
是
是否经过了 45 至
60 秒之间的任意时间？
是
生成标记@
38400bps
使用当前
波特率
否
否
改变波特率
结束自动波特率
14 | AI321838328689zh-000201 © Danfoss | 2021.01
参数表 用于 AB-QM NovoCon® DN 125-250 阀门的 NovoCon® L/XL 数字驱动器
自动 MAC 寻址
- 仅 BACnet
MAC 地址分配方法 MSV:5 必须设为 1（ 默 认 值 ）。
NovoCon® L/XL 驱动器观察子网上已被占用的 MAC 地址，然后仅在第一次通电时为驱动器自动分配
可用 MAC 地址。假设尚未通过 DIP 拨动开关手动选择地址。如果 MAC 地址发生冲突，则启动自动
MAC 寻址。此功能将重新开始搜索可用的 MAC 地址。找到可用的 MAC 地 址 后 ，将 通 过 BACnet 发送
“I-Am” 通知。
请 注 意 ，可 能 无 法 始 终 分 配 连 续 的 MAC 地址。
自动 MAC
寻址
观察主设备
轮询并回复
主设备轮询
在网络上找到
另一个主设备
是
听取主设备轮询
并回复主设备
轮询。利用可能
闲置的 MAC 地址
生成表格
否
否
设定 MAC 地址 = 1
开始生成
标记
MAC 地址
冲突
是否检测到
MAC 地址冲突？
是
是否启用自动
MAC 地址？
是
开始自动
MAC 地址
功能
否
否
是否在一个完整
的周期内听取主设备
轮询？
是
随机选择一个可用
MAC 地 址 ，并 使 用
选择的 MAC 地址
发出一个 lam
结束自动 MAC
寻址
结束 MAC 地址
冲突
AI321838328689zh-000201 | 15© Danfoss | 2021.01
参数表 用于 AB-QM NovoCon® DN 125-250 阀门的 NovoCon® L/XL 数字驱动器
BACnet 对象 — 模拟值
标识 对象/参数名称 单位
AV:0 设计流量
AV:1 流量设定点
AV:2 流量反馈 %, L/h, G PM R 0
AV:3 控制反馈时间 72: 分钟 R/W 0 60 10 1
AV:4 Alpha 值 95: 无单位 R/W 0.05 1.0 1.0 0.01
AV:5 阀门关闭或 开启时间 73: 秒 R/W 30 700 na 1
AV:6 驱动器测得的 整流电压 伏特 R 12 50 na 0 .01 不使用 否
AV:7 MAC 地址 95: 无单位 R/W 1 126 na 1 用于 BACnet 通信的 MAC 地址。 是
AV:8 驱动器内的温度 °C, °F R -20 10 0 °C 0.5
AV:9 总运行时数 小时 R 0 最高 na 1 驱动器的总运行时 数。 是
AV:10 自上次通电后 的分钟数 分钟 R 0 最高 na 1 自驱动 器上次通电后的分钟数 。 否
AV: 11 自上次校准 后的分钟数 分钟 R 0 最高 na 1 自上次 根据 AB-QM 阀门校准驱动器后的分钟数。 是
AV:12 完全关闭后的分钟数 分钟 R 0 最高 na 1 自 AB -QM 阀门上次完全关闭后的分钟数。 是
AV:13 自完全开启后 的分钟数 分钟 R 0 最高 na 1 自 AB-QM 阀 门上次完全开启 后的分钟数。 是
AV:14 使用寿命评估 na R 0 最高 na 0. 01
AV:15 服务器消息数 na R 0 最高 na 1 服务 器消息数 否
AV:16 已接收的服务器消息 na R 0 最高 na 1 已接收的服务器消息 否
AV:17 服务器错误数 na R 0 最高 na 1 服务器错误数 否
AV:18 已发送的服务 器消息 na R 0 最高 na 1 已 发送的服务器消息 否
AV:19 服务器超时错误 na R 0 最高 na 1 服务 器超时错误 否
AV:20 驱 动器的序列号 na R na na na 1 本对象的说 明保留了生产时设定的驱动 器序列号。 na
此处显示的为已选定阀门
AV:21
的名称
AV:22 达到标称流量时的阀门位置 毫米 R na na na 1 已选定 AB- QM 阀门达到标称流量时的位置（单位：mm）。 na
AV:23 设计流量的最大值 % R na 根据阀门表格设 定范围最大值 % 1 对于已选定的 AB-QM 阀门，设计流量可增加到的最高水平。 na
AV:24 此处显示用户定义的阀门名称
用户定义阀门达到标称流量时
AV:25
的阀门位置
用户定义阀门设计流量的
AV:26
最大值
AV:27 报 警汇总计数 9 5: 无单位 R na na 0 na
AV:30 供热设计流量
AV:31 制冷设计流量
AV:32
功率消耗
98: %
136: L/h
89: GPM
98: %
136: L/h
89: GPM
48: kW
157: kBTU/h
L/h 或 GPM，单 位 类 型
来自 MSV:3 已选定 的
阀门类型
136: L/h 或 89：GPM。
将写在此处的 单位类
型复制到阀门表格中。
默认：L/h
30: 毫米 R/W 12 30 30 0.01
98: % R/W 100 100 10 0 1
98: %
136: L/h
89: GPM
98: %
136: L/h
89: GPM
48: kW
157: kBTU/h
读取/
最小值 最大值 默认值 分辨率 描述
写入
推荐标称流 量
R/W
R/W 0 100 % 或设计流量值 10 0 % 0.01
R na na na 1 显示的当前值为已选定 AB-Q M 阀门的标称流量 na
R/W 1 90000 90000 0.1
建议流量为
R/W
公称流量的
建议流量为
R/W
公称流量的
R 0 na na 0.01
根据阀门表格设 定范围最大值
的 40%
如果已选定 L /h (GPM)，则阀门
流量设 为已选定阀 门的 (MSV:3)
最大值。否则为 100 %
根据阀门表格设 定范围最大值
40%
根据阀门表格设 定范围最大值
40%
阀门表中的
标称值
（单位：L /h）
L/h 或 GPM
取决于已选 定
的阀门
阀门表中
的标称值
（单位：L /h）
阀门表中
的标称值
（单位：L /h）
建议 AV:30 用于 供热和/或 AV: 31 用于制冷。
当控制信号为 100% 时设计 流量的预设值。
0.1
可通过对象的工程单位属性和/或 MS V:20 更改单位。单位
L/h（ISO 阀 门 ）或 GPM（ANSI 阀 门 ）来 自 对 象 MS V:3 已选定阀
门类型。
AB-QM 阀门流量设定点（最大流量）。
可通过对象的工程单位属性和/或 M SV: 21。
如果能 量管理功 能激活，
流量设定点将沿用能量管理功能控制的实际设定。
注意:要启用 kW 或 kBTU/h，必 须 选 择 MS V:13 功 率 控 制 器（ 状
态：3）。
根据驱动器阀杆的位置指示流量。可通过 对象的工程单位属性
0.001
和/或 MSV:22 更改单位。
COV 支持此对象 。
驱动器对缺失模拟控 制信号作出反应之前的时间。即当 MS V:9=1
模拟控制且未接收模拟控制信号。
该值用于在手动定义功能 (MDF) 模式下绘制曲线，以拟合换热器
的特性曲线。线性设定:MDF =1。参 见 下 表 中 的 曲 线 。如果在数字
模式中 AV:1 单位 为 L/h，则 忽 略 a lpha 设定。参见 Alpha 值曲线。
驱动器从设计 流量的 0% 变至 100% 所需的时间。搭配 MSV:4
使用。
测得的驱动器内部温度。
单位属性可更改 。
计算所延长使用寿命 的百分比。达到 100% 时，说明阀门和驱动器
已达到预估的最短使用寿命。建议更换阀门和驱动 器。
用户定义阀门的名称和标称流量。
只有当 Novo Con® 未搭配使用 AB-Q M 阀 门 时 ，才 使 用 此 对 象 。
请联系您的丹佛斯代表，以验证所需的连接是否可行。
用户定义阀门达到标称流量时的位置（单位：mm）。
仅在 NovoCon® L /XL 未搭配使用 AB-Q M 阀 门 时 ，才 使 用 此 对 象 。
请联系您的丹佛斯代表，以验证所需的连接是否可行。
用户定义阀门的设计流量可增加到的最高水平。
通常仅在 NovoCon® L /XL 未搭配使用 AB- QM 阀 门 时 ，才 使 用 此 对
象。请联系您的丹佛斯代表，以验证所需的连接 是否可行。
关于检测到的待处理错误数量的概览。
AV:27 报 警汇总计 数代码 为：
如果 BV:10 处 于 活 动 状 态 ，则 AV:27 为 1.0。
如果 BV :11 处 于 活 动 状 态 ，则 AV:2 7 为 2.0。
如果 BV:12 处 于 活 动 状 态 ，则 AV:27 为 4.0。
如果 BV:13 处 于 活 动 状 态 ，则 AV:27 为 8.0。
如果 BV:14 处 于 活 动 状 态 ，则 AV :27 为 16.0 。
如果 BV:15 处 于 活 动 状 态 ，则 AV:27 为 32.0。
如果 BV:16 处 于 活 动 状 态 ，则 AV:27 为 64.0。
如果 BV:17 处 于 活 动 状 态 ，则 AV:27 为 12 8.0 。
如果 BV:18 处 于 活 动 状 态 ，则 AV:27 为 256.0。
如果 BV:19 处 于 活 动 状 态 ，则 AV :27 为 512. 0。
如果 BV:20 处 于 活 动 状 态 ，则 AV:27 为 1024.0。
如果 BV:21 处 于 活 动 状 态 ，则 AV :27 为 2048.0。
如果 BV:22 处 于 活 动 状 态 ，则 AV:2 7 为 4096.0。
如果 BV:23 处 于 活 动 状 态 ，则 AV:2 7 为 8192.0 。
如果 BV:24 处 于 活 动 状 态 ，则 AV:2 7 为 16384 .0。
例 如 ，如 果 BV :11 与 BV :12 都处于活动状态，则 AV: 27 为 6.0。
COV 支持此对象 。
当控制信号为 100% 时，供热模式下设计流量的预设值。
MSV :10 必 须 设 为 “ 供 热 ”。
0.1
单位 L/h（ISO 阀 门 ）或 GPM（ANSI 阀 门 ）来 自 对 象 M SV:3 已选
定阀门类型。
当控制信号为 100% 时 ，制 冷 模 式 下 设 计 流 量 的 预 设 值 。
MSV :10 必 须 设 为 “ 制 冷 ”。
0.1
单位 L/h（ISO 阀 门 ）或 GPM（ANSI 阀 门 ）来 自 对 象 M SV:3 已选
定阀门类型。
末端设备的水力功率消耗取决 于计算的水流量以及供水 (AI :1) 和
回水 (AI:2) 管道温差。
如果使用 AV :41 乙二醇修正，则相应地调整功率消耗。
单位属性可更改 。
持久
是/否
是
否
否
是
是
是
否
是
是
是
是
否
是
是
否
16 | AI321838328689zh-000201 © Danfoss | 2021.01
参数表 用于 AB-QM NovoCon® DN 125-250 阀门的 NovoCon® L/XL 数字驱动器
BACnet 对象 — 模拟值
标识 对象/参 数名称 单位
AV:33 供热能量 计量器
AV:34 制冷能 量计量器
AV:35 供热最大 功率
AV:36 最大制 冷功率
AV:37 供热温差
AV:38 制冷温差
AV:39 供热 T2
AV:40 制冷 T2
AV:41 乙二醇因数 na R/W 0.5 2 1 乙二醇修正系数 如果使用的是乙二醇 混合物，则在 0.5 -2 之间选择合适的系数。 是
AV:42 位置反馈 98 : % R 0 10 0 na 以百分比表示的 驱动器阀杆 位置 根据驱动器阀杆的位置以百分比指示流量。 否
AV:46 能量管理 最小流量 98: % R/ W 0 100 10
AV:47 控制-增益 P 95: 无单位 R/W na na 7 设定控 制的比例部分 设定对象 MSV :13 能量管理功能的控制的比例部分。 是
AV:48 控制 -增益 I 95: 无单位 R/W na na 0. 35 设 定控制的积分 部分
19: k Wh
126: MJ
147: kBT U
19: k Wh
126: MJ
147: kBT U
48: kW
157: k BTU /h
48: kW
157: k BTU /h
62: °C
64 °F
62: °C
64 °F
62: °C
64 °F
62: °C
64 °F
（续）
读取/
最小值 最大值 默 认值 描述 信息
写入
R/W 0 na na 供热用累计能量 计量器。
R/W 0 na na 制冷用累计能量 计量器。
R/W 0 na 0 供热模式下设计流量的预设值。
R/W 0 na 0 制冷模式 下设计流量的预 设值。
R/W na na 15 供水和回水管道之间的温 差设定点值 对于 M SV:13 状态温差最小值管理和设定温差控制，这是供热控制所依据的值。 是
R/W na na 5 供水和回水管道之间的温差设定点值 对于 M SV:13 状态温差最小值管理和设定温差控制，这是制冷控制所依据的值。 是
R/W na na 35
R/W na na 13
供热 T2 的设定 点值
（供热回水管道温度）
制冷 T2 的设定 点值
（制冷回水管道温度）
能 量 管 理 最 小 流 量 ，以 AV:30 或 AV: 31 设计流
量百分比表 示。
AV:4 / 32772 Alpha 值曲线
通过 MSV :12 激活/禁用。通过 MSV: 27 设定单位。M SV:10 必 须 设 为“ 供 热 ”
如果使用 AV :41 乙二醇修正，则相应地调节供热能量计量器。
通过 MSV :12 激活/禁用。通过 MSV: 27 设定单位。M SV:10 必 须 设 为“ 制 冷 ”
如果使用 AV :41 乙二醇修正，则相应地调节制冷能量计量器。
当使用 MS V:13 状态功率限制器时，这是允许的最大水力能量输出。此值用于限制末端
设备的供热功率。
当使用 MS V:13 状态功率限制器时，这是允许的最大水力能量输出。此值用于限制末端
设备的制冷功率。
对于 MS V:13 状态最大 回水 T 管理和设定回水 T 控制，这是供热控制所依据的值。 是
对于 MS V:13 状态最小 回水 T 管理和设 定回水 T 控制，这 是制冷控制所依据的值。 是
能量管理功能 M SV:13 处 于活动时的最小允 许流量。
例 外 ，如 果 属 于 以 下 情 况 ，则 该 对 象 没 有 影 响 ：
能量限制不活动，或选择了功率控制能量管理功能。这 种 情 况 下，最 小 流 量 限 制 设 定 为
设计流量的 2%。
设定对象 MSV :13 能量管理功能的控制的积分部分。
以秒表示的 I 参数为 (Pgain / Igain) * 2 秒。默认:7/0.35 * 2 秒 = 40 秒。
BV:2 / 32786 正向或反向工作模式
持久
是/否
是
是
是
是
是
是
BACnet 对象
- 多状态值
1)
将阀门完全开启一小时或直到选择
新的状态
2)
以最大速度打开和关闭阀门
5 次
标识 对象/ 参数名称
驱动器模式和特
MSV:0
殊功能
模拟控制信号类
MSV :1
型和范围
丢失控制 信号回
MSV:2
退操作
已选定的阀门
MSV:3
类型
MSV:4 驱动器速度 R/W
MAC 地址分
MSV:5
配方法
MSV:6 波特率 R/W
MSV:7 LED 控制 R/W
选择现场总线
MSV:8
协议
读取/
MDF=1篪䓪
LOG (MDF=0,2)
写入
R/W
R/W
R/W
R/W 参 见 表“ 阀 门 选 型 ”
R/W
R/W
状态文本 默认状态 描述
1: 常态
2: 校准
1)
3: 冲洗
2)
4: 排气
5: 报警
1: 0-5 VDC
2: 0-10 VDC
3: 2-10 VDC
4: 5-10 VDC
5: 2-6 VDC
6: 6-10 VDC
7: 0-20 mA
8: 4-20 mA
1: 无操作
2: 关闭
3: 打开
4: 设计流量的 50%
1: 3 sec/mm
2: 6 sec/mm
3: 12 sec/mm
4: 24 sec/mm
5: 恒定时间
1: DIP 拨动开关的设定或自
动寻址
2: BACnet 或自动 寻址的用户配 置
1: 自动波特 率检测
2: 9600 bps
3: 19200 bps
4: 38400 b ps
5: 57600 bps
6: 76800 bps
7: 115200 bps
1: 标准 LED 模式
2: 只显示报警
3: 所有 LED 指示灯关闭
4: 闪烁
1: DIP 拨动开关
2: BACnet
3: Modbus
是/否
1: 常态 显示驱动器的当前模式。可在此启动校准、冲洗和排气。
2: 0-10 VDC 用于选择模拟控制信号输入类型和范围。 是
1: 无操作 当 MSV :9=1 时，驱动器对丢失模拟控制信号开始执行的操作。 是
NovoCo n® L:
1: AB-QM DN125
NovoCo n® XL:
5: AB-QM DN 200
3: 12 sec/mm
1: DIP 拨动开关的
设定或自动寻 址
1: 自动波特 率检测 用于 BACnet 通信的波特率。 是
1: 标准 LED 模式 用于选择所需的 LED 显示器。 是
1: DIP 拨动开关
这是驱动器控制的 AB -QM 阀门类型。 是
驱动器移动 1m m 所需的时间或指定的恒定时间函数（见 AV: 5）。
恒定时间值的范围为 18-7 00 秒。
设定 BACnet MAC 地 址的方法。
如果没有通过 DIP 拨动开关设定 M AC 地 址 ，则 驱 动 器 将 自 动 给 自 己 分
配一个可用 的 MAC 地址。
选择现场总线协议。
另请参见参数 表的 DIP 拨动开 关设定部分。
当协议发生改变时，须进行电力循环，以确保驱动器采用新选定的协议。
是 ，除 了
状态 3、4
持久
和 5
是
是
是
AI321838328689zh-000201 | 17© Danfoss | 2021.01
参数表 用于 AB-QM NovoCon® DN 125-250 阀门的 NovoCon® L/XL 数字驱动器
BACnet 对象
- 多状态值
（续）
标识 对象/ 参数名称
MSV:9 应用模式 R/W
MSV :10 应用 R/W
MS V:12 能量计数器启用 R/W
MSV :13 能 量管理 R/W
MSV :14 温度传感器类型 R/W
设定设计流量使
MSV:20
用的单位
设定流量设定点
MSV: 21
使用的单位
设定实际流量反
MSV:22
馈使用的单位
设定温度使用
MSV:23
的单位
设定 T1 使用
MSV:24
的单位
设定 T2 使用
MSV:25
的单位
设定功率使用
MSV:26
的单位
设定能量计 数器
MSV:27
使用的单位
设定 T3 使用
MSV:28
的单位
读取/
写入
R/W
R/W
R/W
R/W
R/W
R/W
R/W
R/W
R/W
状态文本 默认状态 描述
选择驱动器应用模式。
1: 模拟控制
2: 数字控制
1: 供热
2: 制冷
1: 关
2: 开
1: 未激活
功率管 理器：
2: 功率限制
3: 功率控制
温差管 理器：
4: 最小 温差限制
5: 设定温差控制
6: 回水 T 限制
7: 设定回水 T 控制
1: NTC10k 2 型
2: NTC10k 3 型
3: PT1000
4: PT500
5: PT100
1: L/ h
2: %
3: GPM
1: L/ h
2: %
3: GPM
4: kW
5: kBT U/h
1: L/ h
2: %
3: GPM
1: °C
2: °F
1: °C
2: °F
3: Ohm
1: °C
2: °F
3: Ohm
1: kW
2: kBT U/h
1: kW h
2: MJ
3: kBTU
1: °C
2: °F
3: Ohm
2: 数字控制
1: 供热
1: 关 启用或禁用能 量计数器 是
1: 未激活
3: PT1000 选择所 连接温度传感器的类型。 是
1: L/ h 设计流量 AV :0、AV: 30 和 AV:31 使 用的工程单位 是
2: %
1: L/ h AV :2 使用的工程单位 是
1: °C AV: 8、AV:37- 40 使用的工程单位 是
1: °C A I:1 使用的工程单位 是
1: °C AI:2 使 用的工程单位 是
1: kW AV:32 使用的工程单位 是
1: kW h AV :33 和 AV:34 使用的工程单位 是
1: °C AI:3 使 用的工程单位 是
状态 1：模拟控制。用模拟信号控制流量，如 0-10 V。通过 AV:30 供热或 AV :31
制冷设定设计流量。也可使 用 AV:0。
状态 2：数字控制。A V:1 用于控制流量 。通过 AV:30 供热或 AV :31 制冷设定设
计流量。也可使用 AV: 0。
选择应用是供热还是制冷。所有与温 度传感器 相关的 kW/ h 读数和能量函数
均受此选择的影响。
激活各种功能来优化系统性能。激活的能量功能计算的流量限制 为 AV:46 能
量管理最小流量，除非功率控制功能具有设计流量最小 2% 的限制。
如 果 需 要 ，可 以 在 对 象 AV :47 和 AV:48 中微调 PI 值。
状态 1：未激活
状态 2：如果功率高于 AV:35 /36 中 的 设 定 值 ，则 NovoCon 将调节为指定的
限制 AV:35 和/ 或 AV:36。当 激 活 此 限 制 时 ，警 告 BV:23 将 设 为“ 开 启 ”。使用
了传感 器 T1 和 T2。
状态 3：阀门流量由 AV:1（以 %、kW 或 k BTU/h 为 单 位 ，在 MSV:26 中 选 定 ）根
据流量和 温度输入计算进行 控制。使 用了传感 器 T1 和 T2。
状态 4：如果超出 AV:37 和/或 AV:38 中 的 温 差 值 ，则 NovoCon 将开始 关闭阀
门 ，直 到 达 到 AV:37 和 /或 AV:38 值。当 激 活 此 限 制 时 ，警 告 BV:23 将 设 为“ 开
启”。使用 了传感器 T1 和 T2。
状态 5：已在 AV:37 和/或 AV: 38 中设定常 数温差，NovoCon 将在这 些限值
范围内进行调节。此 控 制 激 活 时 ，警 告 BV:23 将 设 定 为“ 开 启 ”。使用传感
器 T1 和 T2。
状态 6：NovoCon 可确保保持在 在 AV:39 和 AV:40 中设定的最低或最高回水
温度 T2。必须在 MSV:10 / 32811 中选择供热/制冷应 用。此 限 制 激 活 时 ，警 告
BV:23 将 设 定 为“ 开 启 ”。
状态 7：在 AV:39 和/或 AV:4 0 中设定常数 T2 值。NovoCon 将进 行调节以保
持这些值不变。
所需流量 AV:1 使 用的工程单位。
注意:如果选择 kW 或 kBTU/ h，则 MSV :13 功 率 控 制 器（ 状 态 ：3）也 会 被 启 用
持久
是/否
是
是
是
是
18 | AI321838328689zh-000201 © Danfoss | 2021.01
参数表 用于 AB-QM NovoCon® DN 125-250 阀门的 NovoCon® L/XL 数字驱动器
BACnet 对象
- 二进制值
标识
对象 /
参数名称
读取/写入激活
文本 (1)
未激活
默认值 描述
文本 (0)
BV:2 正向或反向工作模式 R/W 反向 正向 正向 此时可在正向和反向工作模式之间进行选择。参见正向/反向曲线。
通 过 激 活 此 功 能 ，模 拟 输 出 信 号 (AO:0) 和阀门开启位 置将发生关联。电压输出类型和范围与
BV:3 模拟反馈 信号 R/W 已激活 未激活 未激活
MS V:1 当前值有关。
如果 BV:3 处于活 动状态且已手动写入模拟输出信号 (AO: 0)， 则 必 须 将 其 作 废 ，即 写 入“ NULL”以 恢
复 BV:3 的原始设定。
BV:10 警告：驱动器温度超出建议范围 R 开 关 na 驱动器内部温度超出建议范围。
BV :11 报警:无控制信号 R 开 关 na 驱动器检测到其无模拟控制信号。
BV: 12 报警：在关闭期间出现错误 R 开 关 na 驱动器无法达到其预定的关闭位置。检查阀门堵塞情况。
BV:13 警告：预设冲突 R 开 关 na
机械 AB-QM 阀门设定和 NovoCon® 之间存在冲突。机械阀门设定必须为 100% 或以上。
如果已选定的阀门类型的行程与校准期间验证的真正阀门使用的行程不同，也会激活警告。
BV:14 警告：电源电压过高 R 开 关 na 不使用
BV:15 警告：电源电 压过低 R 开 关 na 不使用
BV:16 报警：校准过程中出现错误 R 开 关 na 在驱动器校准过程中出现了错误。如阀门上 未安装 NovoCon® L/ XL 驱动器或阀门被卡住。
BV :17 警告：检测到 BACn et MAC 地址冲突 R 开 关 na 同一个 BACnet 子网上的两个或以上的设备拥有相同的 MAC 地址。
BV:18 警告：检测到 BACnet 出现故障 R 开 关 na 检测到存在网络通信问题。
BV:19 报警：检测到内部故障 R 开 关 na 重新校正或重启驱动器以重置 — 必要时可能需要更换驱动器
BV:22 警告：温度传感器缺失或已互换 R 开 关 na T1 和/或 T2 的温度传感器缺失或已互换
BV:23 警告：能量限制处于活动状态 R 开 关 na 限制处于活动状态。例如 功率限值，最小温差或最小/最大回水 T 管理限制。
BV:24 警告：能 量管理控制器超出范围 R 开 关 na
BACnet 对象
- 设备对象
一些已选定的重要设备对象属性的列表。
属性 值 读/写 描述
功率、温差或回水 T 设定点超出范围或未达到设定点。
操作：检查在给定流量和温度条件下是否可达到设定点。T1 和 T2。
对象 ID 实例范围:0 到 419 4302 R/W 该属性通常被称为设备实例编号或唯一 ID。
对象名称
“NovoCo n L/XL”+ 型号和对
象 ID 组合
R/W
产品名称
最多 25 个字符。
固件版本 当前固件版本 R BACnet 软件版本。
应用 S/W 版本 当前应用 SW 版本 R 驱动器应用软件版本。
Location
描述
如果是新的驱动器，则该字
符串为空
丹佛斯 NovoCon 驱 动 器 ，配 备
BACnet MS/TP
可用来描述位置等内容的自由文本。
R/W
最多 50 个字符。
产品描述
R/W
最多 50 个字符。
支持分段 分段 R 可发送和接收分段消息。
最多的主设备数
默认:127
范围:0-127
NovoCon® L /XL 中的 MAX_MASTER 设定可设定为高于 MS/
R/W
TP 子网中使用的最高 MAC 地址的数字。
最大 ADPU 长度 480 R 允许的最大 ADPU 长度。
已接受的最大段 数 5 R 已接受的最大段 数
持久
是/否
是
是
否
否
否
否
否
否
否
否
否
否
否
否
否
持久
是/否
是
是
是
是
是
是
是
是
是
是
BACnet 对象
- 模拟输入
BACnet 对象
- 模拟输出
标识
AI:0
对象 /
参数名称
模拟输入的电压
或电流
AI:1 T1 或阻抗输入
AI:2 T2 或阻抗输入
AI:3 T3 或电阻输入
标识
对象 /
参数名称
单位 读 /写
5: 伏特
2: mA
62: °C
64: °F,
4: Ohms
最小值
R 0
-10°C
R
900Ω
10°F
单位 读 /写 最小值 最大值
最大值
10V
20mA
120 °C
250°F
10k Ω
默认
单位
驱动器测得的模拟控制输入的电压 (V ) 或电流 (mA) 水平。
伏特
MS V:1 模拟控制信号类型和范围的单位。
COV 支持此对象。
使用已连接的传感器测得的温度/电阻。对于功率消耗
AV:32，A I:1 是 供 水 管 道 温 度 ，而 AI:2 是回水管道温度。
当用作零电势触 点时:闭合回路 <900Ω，开式回路 100 kΩ。
°C
建议的最 大电缆长度为 2m 。
单位属性可更改 。
COV 支持此对象。
默认
单位
AO:0 模拟输出电压 伏特 R/W 0 10 伏特 输出电 压值
描述
描述
持久
是/否
持久
是/否
否
否
否
AI321838328689zh-000201 | 19© Danfoss | 2021.01
参数表 用于 AB-QM NovoCon® DN 125-250 阀门的 NovoCon® L/XL 数字驱动器
BACnet 对象
- 通知类
BACnet 对象
- 平均
阀门类型选择
适用于水应用的流量
值。对于乙二醇混合
物，请使用修正系数。
标识 对象/参数 名称 描述
NC:0 报警通 知，在此处订阅报警 订阅接收报警的设备
NC:0
是一个对象，如果激活或清除报警或警告，则可订阅其他
务。如果激活或清除警告或报警
当通知类
NC:0
一周
标识 对象/参数 名称 最小值 平均 值 最大 值 窗口间隔 窗口采样 描述
AVO: 0
索引 名称 额定流量 单位
1)
1
2 AB -QM DN125 PN16 3TP HF 110.000 L /h 30 100
3 AB -QM DN150 PN16 3TP 145.000 L/h 30 100
4 AB -QM DN150 PN16 3TP HF 190.000 L/h 30 100
2)
5
6 AB -QM DN200 PN16 3TP HF 270.000 L/h 30 100
7 AB -QM DN250 PN16 3TP 300.000 L/h 30 100
8 AB -QM DN250 PN16 3TP HF 370.000 L/h 30 100
3)
9
1)
NovoCon® L
2)
NovoCon® XL
3)
仅在 NovoCon® L/ XL
用于通知警告和报警
7
天。这是因为驱动器没有内置时钟，因此无法处理与时间有关的通知。
驱动器测得的平均
整流电压
AB-Q M DN125 PN16 3TP 90.000 L/h 30 100
AB-Q M DN200 PN16 3TP 200.000 L/h 30 100
用户定义 阀门 NF UF VPNF SRMax
的默认值（无法选择阀门索引号
的默认值（无法选择阀门索引号
未搭配使用
BV:1 0 到 BV:24
根据实际测量值更新 1 天 24 不使用。
AB-QM
，则会向该对象的订阅人发出通知。
(BV:10 – BV24)
阀门时，才使用“用户定义阀门”。请联系您的丹佛斯代表，以验证所需的连接是否可行。
状态相关变更时, 需要订阅整周或整天的通知:从
5-8
）。
1-4
）。
BACnet
设备直接从此设备获得通知。最多允许
标称流量时的阀门位置
00:00:00:00 23:59:59:99
(mm)
4
台设备订阅此服
设定范围最大值
以及
持久
是/否
否
(%)
BACnet BIBBs 服务
服务 BIBBs Init/Exe
ReadProperty DS-RP-B exe
WriteProperty DS-WP-B exe
Who-Is DM-DDB-A init
Who-Is DM-DDB-B exe
I-Am DM-DDB-B init
I-Am DM-DDB-A exe
Who-Has DM-DOB-B exe
I-Have DM-DOB-B init
DeviceCommunicationControl DM-DCC-B exe
ReinitializeDevice
ConfirmedEventNotification AE-N-I-B init
UnconfirmedEventNotification AE-N-I-B init
AcknowledgeAlarm A E-ACK-B exe
GetEventInformation AE-INFO-B exe
1)
DM-RD-B exe
服务 BIBBs Init/Exe
GetAlarmSummary AE-ASUM-B e xe
GetEnrollmentSumma ry AE-ESUM-B exe
AddListElement DM-LM-B exe
RemoveListElement DM-LM-B exe
ReadPropertyMultipl e DS-RPM-B exe
WritePropertyMultiple DS-WPM-B exe
SubscribeCOV
Restart DM-R-B exe
AtomicWriteFile na exe
1)
NovoCon® L/ XL 支持 BACnet
2)
DS- COV-B exe
热复位（电源循环）和冷复位（恢
复出厂设定）。注 意 ，在 冷 /恢 复 出 厂 复 位 后 ，将 自 动 执 行 校
准，所有设定将恢复为出厂设定。
2)
根据以下内容来执行
以下模拟值
COV
AV:2 和 AV:27
:模拟输入
。
AI:0、AI :1 和 AI:2
，适 用 于
20 | AI321838328689zh-000201 © Danfoss | 2021.01
参数表 用于 AB-QM NovoCon® DN 125-250 阀门的 NovoCon® L/XL 数字驱动器
Modbus 寄存器 — 配置
Modbus
读取/写入Modbus 功能Modbus
寄存器
0x8000
R/W
32768
0x80 02
R/W 3，4 和 6 WORD 控制反馈时间
32770
0x8004
R/W
32772
0x8006
R/W
327 74
0x8008
32776
0x80 0A
32778
0x800C
32780
0x 8012
32786
0x 8013
32787
0x 8014
32788
0x 8015
32789
0x8 016
32790
0x 8017
32791
0x 8018
32792
0x80 32
32818
0x 8019
32793
0x 801A
32794
0x 801C
32796
0x 801E
32798
R 3，4 和 6 FLOAT
R 3 和 4 FLOAT
R/W 3，4 和 6 FLOAT
R/W 3，4 和 6 WORD
R/W 3，4 和 6 WORD
R/W 3，4 和 6 WORD
R/W 3，4 和 6 WORD
R/W 3，4 和 6 WORD
R/W 3，4 和 6 WORD
R/W 3，4 和 6 WORD
R/W 3，4 和 6 WORD
R/W 3，4 和 6 WORD
R/W 3，4 和 6 WORD 字节序类型 LONG 和 FLOAT 类型的字排序 0: 大
R/W
R/W
3，4 和
16
3，4 和
16
3，4 和
16
3，4 和
16
3，4 和
16
数据类型
对象/参数名称 描述 默认值 单位 使用说明
建议供热设计流量使用 32796，制 冷 设 计
FLOAT 设计流量
FLOAT Alpha 值
阀门关闭或开
WORD
启时间
用户定义阀门的
标称流量
用户定义 阀门达
到标称流量时的
阀门位置
用户定义 阀门
设计流量的最
大值
正向或反向工
作模式
设定和显示设
计流量使 用的
单位
设定和显示流
量设定点使用
的单位
设定和显示流
量反馈使用的单位设定和显 示流量反馈使用的单位 0: L /h
设定温度使用
的单位
设定和显示 T1
使用的单位
设定和显示 T2
使用的单位
设定和显示 T3
使用的单位
设定功率使 用
的单位
FLOAT 供热设计流量
FLOAT 制冷设计流量
流量使用 32798。
当控制信号为 100% 时设计流量的预
设值。
单位遵照 3278 7。
驱动器对丢失的模拟控制信号作出反应
之前的时间
该值用于在手动定义功能 (MDF) 模式下绘
制曲线，以拟合换热器的特性曲线。如果
在数字模式中 33280 单位为 L/h，则 忽 略
alpha 设定。
驱动器从设计 流量的 0% 变至 10 0% 所需
的时间。搭配使用 32803 。
此处显示的为用户定义阀门的标称流量。
仅在 NovoCon® L /XL 未搭配使用 AB- QM
阀 门 时 ，才 使 用 此 对 象 。请联系您的丹佛
斯代表，以验证所需的连接是否可行。
用户定义阀门达到标称流量时的位置（单
位：mm）。
仅在 NovoCon® L /XL 未搭配使用 AB- QM
阀 门 时 ，才 使 用 此 对 象 。请联系您的丹佛
斯代表，以验证所需的连接是否可行。
用户定义阀门的设计流量可增加到的最
高水平。
仅在 NovoCon® L /XL 未搭配使用 AB- QM
阀 门 时 ，才 使 用 此 对 象 。
请联系您的丹佛斯代表，以验证所需的连
接是否可行。
此时可 在正向和 反向工作模 式之间进行
选择。参见正向/反向曲线。
设定和显示设计流量使用的单位。L /h 和
GPM 的单位来自已选定阀门类型。
设定和显示流量设定点使用的单位 1: %
选择 °C 或 °F 以设定和显示温度 0 : °C
读取温度或电阻值使用的单位。 0 : °C
读取功率消耗 量使用的单位。 0: kW
当控制信号为 100% 时设计流量的预
设值。
32810 必 须 设 定 为“ 供 热 ” 或“ 制 冷 ”。
单位遵照 3278 7
阀门表中的
标 称 值（ 单
位：L/h）
10 分钟
1.0 na
na 秒
na
10 毫米
120
0: 正向
0: L/h
阀门表中
的标称值
（单位：L/h）
%、L/h、GPM
L/h 或 GPM，
单位类型 来自
阀门表
单位类型沿
用 32787 选
择：% 或（ L/h
或 GPM）
0: 正向
1: 反向
0: L/h
2: GPM
0: L/h
2: GPM
4: kBTU/h
0: L/h
2: GPM
2: Ohms
0: kW,
1: kB TU/h
%, L/h , GPM
设 计 流 量 单 位 ：升 /小时
即 150 ..450 对应于 150 ...450 L /h
或以百分比为单位，
即 40 ... 100 对应于 40 ... 100%。
最大设定范围取决于已选定的阀门。
参见阀门选 型。
控 制 反 馈 时 间 ，单 位 为 分 钟 ，即 .. 0 ... 6 0 对应
于 0 ... 60 分钟
Alpha 值 曲 线 ，即 0.05 ... 1.00 对应于
0.05 ... 1.00 。Alpha = 1.00 为直线 。
Alpha = 0. 2 相当于 LOG 函数。参见 Alpha 值
曲线。
阀门关闭或打开时间，单位为秒，即
30 ... 700 对应于 30 ... 700 秒
标称流量，如每小时升数，即
0 ... 900 00 对应于 0 ... 900 00 L/h
标称流量时的阀门位置，单位：毫米，
即 12 ... 30 对应于 12 ... 30 毫米
i.e. 100 对应于 0 .. .100 %
此时可在正向和反向工作模式之间进行选
择。参见正向/反向曲线。
1: %
设计流量使用的工程单位。
1: %
所需流量 33280 使用的工程单位。
注意:如果选择 kW 或 kBTU/ h，则 328 15 功率
3: kW
控 制 器（ 状 态 3）也 会 激 活 。
1: %
33282 使用的工程单位。
0: °C
33796、32 836、32838、328 40 和 32842 的工
1: °F
程单位。
33218 使用的工程单位。
0: °C
1: °F
33220 使用的工程单位。
33222 使用的工程单位。
33288 使用的工程单位。
0: 大
浮动和长寄存器使用的字节序类型
1: 小
设 计 流 量 单 位 ：升 /小时
即 750 ... 7900 0 对应于 750 ... 79000 L /h
或以百分比为单位，
即 40 ... 100 对应于 40 ... 100%。
最大设定范围取决于已选定的阀门。
参见阀门选 型。
是/否持久
是
是
是
是
是
是
是
是
是
是
是
是
是
是
是
是
AI321838328689zh-000201 | 21© Danfoss | 2021.01
参数表 用于 AB-QM NovoCon® DN 125-250 阀门的 NovoCon® L/XL 数字驱动器
Modbus 寄存器 — 配置
Modbus
读取/写入Modbus 功能Modbus
寄存器
0x802A
32810
0x802 B
32 811
0x802 E
32814
0x802 F
32815
0x802 0
32800
0x8 021
32801
R/W
R/W
R/W
R/W
R/W
R/W
3，4
和 6
3，4
和 6
3，4
和 6
3，4
和 6
3，4
和 6
3，4
和 6
数据类型
WORD 应用模式
WORD 应用
WORD
WORD 能量管理
WORD
WORD
（续）
对象/参数
名称
能量计数器启用1: 关
模拟控制信号
类型和范围
丢失控 制信号
回退操作
描述 默认值 使用说明
1: 模拟控制
2: 数字控制
1: 供热
2: 制冷
2: 开
1: 未激活
功率管 理器：
2: 功率限制
3: 功率控制
温差管理器：
4: 最小 温差限制
5: 设定温差控制
6: 回水 T 限制
7: 设定回水 T 控制
用于选择模拟控制信号输入类
型和范围
驱动器对丢失的模拟控制信号开
始执行的操 作。
选择驱动器应用模式。所有温度传感器相关 kW/h 读数 和能量功能受此 选
择的影响。
2: 数字
1: 供热 选择驱动器应用模式。
1: 关 启用或禁用能量计数器
1: 未激活
2: 0-10 VDC
1: 无操作
状态 1：模拟控制。用模拟信号控制流量，如 0-10V 。通过寄存器 32796 供
热或 32798 制冷设定设计流量。也可使 用 32738。
状态 2：数字控制。寄存器 332 80 用于控制流量。通过寄存器 32796 供热
或 32798 制冷设定设计流量。也可使 用 32738。
激活各种功能来优化系统性能。激活的能量功能计算的流量限制为寄存
器 32862 能量管理最小流量，除非功率控制功能具有设计流量最小 2% 的
限制。
如果需要，可在寄存器 3285 6 和 32858 中微调 PI 值。
状态 1：未激活。
状态 2：如果功率高于寄存器 32832 或 32 834 的 设 定 值 ，则 No voCon 将调
节为指定的限制寄存器 32832 和/或 32 834。此 限 制 激 活 时 ，寄 存 器 33536
中的警告位 23 将 设 定 为“ 开 启 ”。
状态 3：阀门流量由寄存器 3328 0（以 %、kW 或 kBT U/h 为 单 位 ，在 32793
中选定）根据流量和温度输入进行控制。使 用了传 感器 T1 和 T2。
状态 4：如 果超出寄存器 328 36 和/或 32838 中 的 温 差 值 ，则 No voCon 将开
始关闭阀门，直到达到寄存器 32836 和/ 或 32838 值。当 激 活 此 限 制 时 ，寄
存器 33536 中的警告位 23 将 设 为“ 开 启 ”。使用了传感器 T1 和 T2。
状态 5：已在寄存器 32 836 和/或 32838 中设 定常数温 差，NovoCo n 将在这
些限值范围内进行调节。此 控 制 激 活 时 ，寄 存 器 3353 6 中的警告位 23 将设
定 为“ 开 启 ”。使用传感器 T1 和 T2。
状态 6：N ovoCon 可确保保持在 在 3284 0 和 32842 中设定的最低或最高
回水温度 T2。在寄存器 3 2811 中，必 须 选 择 供 热 /制冷应用。当激活此限制
时 ，寄 存 器 3353 6 中的警告位 23 将 设 为“ 开 启 ”。
状态 7：在 32 840 和/或 32842 中设定常数 T2 值。Nov oCon 将进行调 节以
保持这些值不变。
根据下表选择 1、2 或...：
1: 0-5 VDC
2: 0-10 VDC
3: 2-10 VDC
4: 5-10 VDC
5: 2-6 VDC
6: 6-10 VDC
7: 0-20 mA
8: 4-20 mA
根据下表选择 1、2 或...：
1: 无操作
2: 关闭
3: 打开
4: 转至设计流量的 50%
是/否持久
是
是
是
是
是
是
22 | AI321838328689zh-000201 © Danfoss | 2021.01
参数表 用于 AB-QM NovoCon® DN 125-250 阀门的 NovoCon® L/XL 数字驱动器
Modbus 寄存器 — 配置
Modbus
读取/写入Modbus 功能Modbus
寄存器
0x8022
32802
0x802 3
32803
0x8024
32804
0x802 5
32805
0x8026
32806
0x8027
32807
0x802 8
32808
0x802 9
32809
0x8030
32816
0x 8031
328 17
0x8033
32819
0x804C
32844
0x8058
32856
0x80 5A
32858
0x805E
32862
0x8500
34048
R/W 3，4 和 6 WORD
R/W 3，4 和 6 WORD 驱动器速度
R/W 3，4 和 6 WORD 波特率 用于总线 通信的 波特率
R/W 3，4 和 6 WORD 选择 UART 模式 支持的传输模式 5: 自动校验位 na
R/W 3，4 和 6 WORD 从设备 ID 用于通信的从设备 ID。 na na 用于通信的从设备 ID。 是
R/W 3，4 和 6 WORD
R/W 3，4 和 6 WORD BUS 协议
R/W 3，4 和 6 WORD LED 控制 用于选择所需的 LED 显示器。 1: 标准 LED 模式 na
R/W 3，4 和 6 WORD
R/W 3，4 和 6 WORD 模拟反馈 信号 根据阀门位置设定模拟输出 0: 未激活 na
R/W 3，4 和 6 WORD 温度传感器类型 选择所连接温度传感器的类型。 3: PT1000 na
R/W 3，4 和 16 FLOAT 乙二醇因数 乙二醇修正系数 1 na
R/W
R/W
R/W
3，4 和 6
W 6 WO RD 复位
3，4 和
16
3，4 和
16
数据类型
（续）
对象/参数名称 描述 默认值 单位 使用说明 是/否持久
已选定的阀门
类型
从设备
ID 分配方法
设定能量计 数器
使用的单位
FLOAT 控制-增益 P 设定控 制的比例部分 7 na 设定寄存器 32815 能量管理功能的控制的比例部分。 是
FLOAT 控制-增益 I 设定 控制的积分部分 0 .35 na
能量管理最小流量能量管理最小流量，以寄存器 32796 或
FLOAT
这是驱动器控制的 AB -QM 阀门型号
驱动器移动 1m m 所需的时间或指定的恒
定 时 间 函 数（ 见 3 2774）。
恒定时间值的范围为 30 -700 秒。
从设备 ID 地址 选择方法。
选择要使用的现场总线协议。
另请参见参数表的 DIP 拨 动开关设 定部分。
当 协 议 发 生 改 变 时 ，须 进 行 电 力 循 环 ，以 确
保驱动器采用新选定的协议。
设定能量 计数器使用的单位 0: kWh
32798 设计流量百分比表示。
热复位 = 重启。
冷复位 = 恢复出厂设定。
注意，在恢复出厂设定后，将自动 执行校
准，所有设定将恢复为出厂设定。
NovoC on® L:
1: AB-QM DN125
NovoC on® XL:
5: AB-Q M DN200
3: 12 sec/mm na
1: 自动波特率
检测
1: DIP 拨动开关
的设定
1: DIP 拨动开关 na
0: kWh
1: MJ
2: kBTU
10 %
na na
na 参 见 表“ 阀 门 选 型 1-5” 是
根据下表选择 1、2 或...：
1: 3 sec/mm
2: 6 sec/mm
3: 12 sec/mm
4: 24 sec/mm
5: 恒 定 时 间（ 由 寄 存 器 0x8006 设定）
根据下表选择 1、2 或...：
1: 自动波特率检测
2: 9600 bp s
3: 19200 bps
na
4: 3840 0 bps
5: 57600 bps
6: 76800 bps
7: 115200 bps
根据下表选择 1、2、3 或 4：
1: 1- 8-N -2
2: 1 -8- O-1
3: 1- 8- E-1
4: 1-8-N -1
5: 自动校验位
数据格式:（起始位 - 数据位 - 校验位 - 停止位 ）
1: DIP 拨动开关的设定
2: Modbus 用 户配置
na
如果 DIP 拨动开关处于无效位置，则驱动器将自动检
查用户配置中是否存在从设备 ID。
根据下表选择 1、2 或 3：
1: DIP 拨动开关
2: BACnet
3: Modbus
根据下表选择 1、2 或...：
1: 标准 LED 模式
2: 只显示报警
3: 所有 LED 指示灯关闭
4: 闪烁（可用于定位驱动器）
33290 和 33292 使用的工程单位。 是
0: 未激活
1: 已激活
通 过 激 活 此 功 能 ，模 拟 输 出 信 号 (33286) 和阀门开启
位置将发生关联。电压输出类型和范围与 32800 当
前值有关。
如果 328 17 处于活动状态且必须手动写入模拟输出信
号 (33286)，则 必 须 将 32 817 设定更改为未激活。
选择温度传感器类型:
1: NTC10k 2 型
2: NTC10k 3 型
3: PT1000
4: PT500
5: PT100
如果使用的是乙二醇混合物，则在 0.5 -2 之间选择合
适的系数。
设定寄存器 38215 能量管理功能的控制的积分部分。
以秒表示的 I 参数为 (Pgain / Igain) * 2 秒。
默认:7/0.35 * 2 秒 = 40 秒。
能量管理功能寄存器 32815 处于 活动时的最小允许
流量。
例 外 ，如 果 属 于 以 下 情 况 ，则 该 对 象 没 有 影 响 ：
能量限 制不活动，
或选择了功率控制能量管理功能。这 种 情 况 下 ，最 小
流量限制设定为设计流量的 2%。
0 ... 100 对应于 0 . .. 100%。
0x5741 / 22337: 热复位
0x434F / 17231:冷复位。
是
是
是
是
是
是
是
是
是
是
是
na
AI321838328689zh-000201 | 23© Danfoss | 2021.01
参数表 用于 AB-QM NovoCon® DN 125-250 阀门的 NovoCon® L/XL 数字驱动器
Modbus 寄存器 — 运行
Modbus
读取/写入Modbus 功能Modbus 数
寄存器
0x8200
0x8202
0x8204
0x8206
0x8208
0x820A
0x820C
0x820E
0x8040
0x8 042
0x8044
0x8046
0x8048
0x804A
R/W 3，4 和 16 FLOAT 流量设定点
33280
33282
33284
33286
33288
33290
33292
33294
32832
32834
32836
32838
32840
32842
R 3 和 4 FLOAT 流量反馈
R/W 3，4 和 6 WORD
R/W 3，4 和 16 FLOAT 模拟 输出电压 输出电压值 na 伏特
R/W 3，4 和 16 FLOAT 功率消耗
R/W 3，4 和 16 FLOAT 供热能量计量器 供热能量计量器 na
R/W 3，4 和 16 FLOAT 制冷能量计 量器 制冷用能 量计数器 na
R 3 和 4 FLOAT 位置反馈 以百分比表 示的驱动 器阀杆位 置 na %
R/W 3，4 和 16 FLOAT 供热最大 功率
R/W 3，4 和 16 FLOAT 最大制冷功率
R/W 3，4 和 16 FLOAT 供热温差 供水和回水管道之间的温差设定点值 15 °C 或 ° F
R/W 3，4 和 16 FLOAT 制冷温差 供水和回水管道之间的温差设定点值 5 °C 或 °F
R/W 3，4 和 16 FLOAT 供热 T2 供热 T2（供热回水管道温度）的设定点值 35 °C 或 °F
R/W 3，4 和 16 FLOAT 制冷 T2 制冷 T2（制冷回水管道温度）的设定点值 13 °C 或 °F
据类型
对象/参数名称 描述 默认值 单位 使用说明 是/否持久
驱动器模式和特
殊功能
AB-Q M 阀门的流量设定点。
单位沿用32788 。
如果激活能量管理功能，则流量设定点则沿用能量
管理功能控制的实际设定。
根据驱动器阀杆的位置指示流量。
单位沿用 32789
显示驱动器的当前模式。可在此启动校准、冲洗
和排气
末端设备的水力功率消耗取决于计算的水流量以及
供水 (33218) 和回水 (33220) 管道温差。
正值表示供热功率消耗。
负值表示 制冷功率 消耗。
单位属性可更改 。
当控制信号为 100% 时，供热模式下设计流量的预
设值
当控制信号为 100% 时，制 冷 模 式 下 设 计 流 量 的 预
设值
%, L/h ,
GPM,
100 %
kW,
kBT U/h
%,
na
L/h,
GPM
1: 常态 na
kW,
na
kBT U/h
kWh,
MJ,
kBTU
kWh,
MJ,
kBTU
kW,
0
kBT U/h
kW,
0
kBT U/h
流 量 设 定 点 单 位 ：百 分 比 ，
即 0 ... 100 对应于 0 . .. 100%
流量反馈，以百分比表示，即 0 ... 100 对应
于 0 ... 100% 。
如果在 32787 中已选定 L/h (GPM)，则阀门
流量设为已选定 阀门的 327 76 最大值。否
则为 100 %
根据下表选择 1、2 或...：
1: 常态
2: 校准
3: 冲洗
4: 排气
5: 报警
电压水平
即 0.00 ... 10. 00 对应于 0.00 ... 10.0 0 V
功 率 ，单 位 ：kW 或 k BTU/h。
如果使用寄存 器 32844 乙二醇修正，
则相应地调整功率消耗。
即 -1000.00 ... 1000.00 对应于
-1000.00 ... 1000.00 kW
或以 kBT U/h 为单位，
即 -1000.00 ... 1000.00 对应于
-1000.00 ... 1000.00 kBTU/h
供热用累计能 量计量器。
即 0.00 ... 1000.00 对应于
0.00 ... 1000.00 kWh。
如果使用寄存 器 32844 乙 二 醇 修 正 ，则 相 应
地调节供热能 量计数器消耗。
制冷用累计能 量计量器 。
即 0.00 ... 1000.00 对应于
0.00 ... 1000.00 kWh。
如果使用寄存 器 32844 乙 二 醇 修 正 ，则 相 应
地调节制冷能量计数器消耗。
以百分比表示的设计流量反馈。
0 ... 100 对应于 0 . .. 100%。
当使用寄存 器 32815 状态功率限制器时，
这是允许的最大水力能量输出。
此值用于限制末端设备的供热功率。
即 0.00 ... 10. 00 对应于 0.00 ... 10.0 0 kW
当使用寄存 器 32815 状态功率限制器时，
这是允许的最大水力能量输出。此值用于限
制末端设备的制冷功率。
即 0.00 ... 10. 00 对应于 0.00 ... 10.0 0 kW
对于寄存器 3 2815 状态温 差最小值管理和
设定温差控制，这是供热控制所依据的值。
即 5 ... 50 对应于 5°C . .. 50°C
对于寄存器 3 2815 状态温 差最小值管理和
设定温差控制，这是制冷控制所依据的值。
即 5 ... 50 对应于 5°C . .. 50°C
对于寄存器 3 2815 状态最大 回水 T 管理和
设定温差控制，这是供热控制所依据的值。
即 5 ... 50 对应于 5°C . .. 50°C
对于寄存器 3 2815 状态最小 回水 T 管理和
设定温差控制，这是制冷控制所依据的值。
即 5 ... 50 对应于 5°C . .. 50°C
否
否
是，
除了状态
3，4 和 5
否
否
是
是
否
是
是
是
是
是
是
24 | AI321838328689zh-000201 © Danfoss | 2021.01
参数表 用于 AB-QM NovoCon® DN 125-250 阀门的 NovoCon® L/XL 数字驱动器
Modbus 寄存器 — 信息
Modbus
读取/写入Modbus 功能Modbus
寄存器
0x810 0
33024
0x810 2
33026
0x810 4
33028
0x 8120
33056
0x 8140
33088
0x8 160
3312 0
0x 8180
33152
0x 81A0
33184
0x810 8
33032
0x810 A
33034
0x810B
33035
0x 81C0
33216
0x81C2
33218
0x 81C4
33220
0x 81C6
33222
0x84 02
33794
0x8404
33796
0x8406
33798
0x8408
33800
0x 8410
33808
0x 8412
33810
0x 8414
338 12
0x 8416
33814
R 3 和 4 FLOAT
R 3 和 4 FLOAT
R 3 和 4 FLOAT
R/W 3 和 4 字符串 设备名称 产品 名称 NovoCo n M na ASCII 编码的字符串 是
R 3 和 4 字符串 型号名称 驱动器的类型 介质 na ASCII 编码的字符串 是
R 3 和 4 字符串
R/W 3，4 和 16 字符串 位置描述
R 3，4 字符串 序列号 驱动器的序列号 na 1
R 3，4 LO NG 产品 ID 驱动器的序列号 na 1 唯一产品 id。序列号 的最后 部分。 是
R 3 和 4 WORD SW 版本 驱动器的软件版本 na na A SCII 编码的字 是
R 3 和 4 WORD HW 版本 驱动器的硬件版本 na na A SCII 编码的字 是
R 3 和 4 FLOAT
R 3 和 4 FLOAT
R 3 和 4 FLOAT
R 3 和 4 FLOAT 驱动器内的温度 测得的驱动器内部温度 na na
R 3 和 4 LONG 总运行时数 驱动器的总运行时数 小时 小时 驱动器的总运行时数 是
R 3 和 4 LONG 使用寿命 评估 计算所延长的使用寿命的百分比 % na
R 3 和 4 LONG
R 3 和 4 LONG
R 3 和 4 LONG
R 3 和 4 LONG
数据类型
对象/参数名称 描述 默认值 单位 使用说明 是/否持久
已选定阀门类型
的标称流量
达到标称流量时
的阀门位置
设计流量的最大值对于已选定阀门，设计流量可增加到
Vendor name
（供应商名称）
模拟输入的电压
或电流
T1 或阻抗输入
T2 或阻抗输入 否
T3 或电阻输入
驱动器测得的整
流电压
自上次通电 后的
分钟数
自上次校准后的
分钟数
完全关闭后的
分钟数
自完全开启后 的
分钟数
当前值为已 选定阀门 的标称流 量 90000
已选定阀门达到标称流量时的位置
（单位：mm）
的最高 水平
制造商名称 Danfoss A/S na ASCII 编码的字符串 是
自由文本可用于描述位置等 。例如
房间 1
驱动器测得的模拟控制输入的电压 (V )
或电流 (mA) 水平。在 CO 6 模式中无法
选择 mA。
使用已连 接的 PT1000 传感器测得的
温度/电阻。对于功率消耗 33288，寄
存器 33218 是供水管道温度，而寄存
器 33220 是回水管道温度。
使用已连接的传感器测得的温度/
电阻。
测 得 的 整 流 电 压（ 为 驱 动 器 供 电 ） na 伏特 不使用。 否
自驱动器上次 通电后的分钟数 分钟 分钟 自驱动器上次通电后的分钟数 否
自上次根据 AB-QM 阀门校准驱动器
后的分钟数
自 AB-Q M 阀上次完全关闭后的分钟数 分钟 分钟 自阀门上次完全关闭后的分钟数 是
自 AB-Q M 阀门上次完全 开启后的
分钟数
根据阀门表
格设定范围
最大值
L/h 或 GPM，单 位
类型来自阀 门表
na 毫米
na na A SCII 编码的字符串。最大 50 个字符。 是
na V / mA
°C °C、° F、Ohms
分钟 分钟 自上次根据阀门校准驱动器后的分钟数 是
分钟 分钟 自阀门上次完全开启后的分钟 数 是
标称流量，单位：升/小时
即 0 ... 900 00 对应于 0 ... 7500 L /h
标称流量时的阀门位置，单位：毫米，
即 0.5 ... 30 对应于 0.5 ... 30 毫米。
设计流 量的最高水平以百分比为单位，
%
即 20 ... 100 对应于 20 . .. 100%。
本对象的说 明保留了生产时设定的驱动器序
列号。
测量的电压水平
即 0.00 ... 10. 00 对应于 0.00 ... 10.0 0 V
或以 mA 为单位，
即 0.00 ... 2 0.00 对应于 0.00 .. . 20.00 mA
使用已连接的传感器测得的温度/电阻。对于功
率消耗 AV:32，A I:1 是 供 水 管 道 温 度 ，而 AI: 2 是回
水管道温度。
当用作零电势触 点时:闭合回路 <900Ω ，开 式 回
路 100 kΩ。
建议的最 大电缆长度为 2m 。
单位属性可更改 。
COV 支持此对象。
测得的驱动器内部温度。
单位取决于 32790。
达到 100% 时，说明阀门和驱动器已达到预估的最
短使用寿命。建议更换阀门和驱动器。
na
na
na
是
否
否
否
否
是
报警与警告
Modbus
读取/写入Modbus 功能Modbus
寄存器
0x8300
33536
数据类型
R 3 和 4 LON G
对象/参数名称 描述 默认值 使 用说明 是/否持久
报警：无 控制信号 驱动器检测到无模拟控制信号 0 : 关 位 0：0:关，1:开 否
报警：在关闭期间出现错误 驱动器无法达到其预定的关闭位置。检查阀门堵塞情况。 0: 关 位 1：0:关，1:开 否
报警：校 准过程中出现错误
报警：检测到内部故障 重新校正或重启驱动器以重置 — 必要时可能需要更换驱动器 0: 关 位 3：0:关，1:开 否
报警：温度传感器缺失或已互换 T1 和/ 或 T2 的温度传感器缺失或已互换 0: 关 位 6：0: 关，1:开 否
警告：驱动器温度超出建议范围 驱动器内部温度超出建议范围 0: 关 位 16：0:关，1: 开 否
警告：预设冲突
警告：电源电压过高 不使 用 0: 关 位 18：0 : 关，1:开 否
警告：电源电 压过低 不使用 0: 关 位 19：0: 关，1:开 否
警告：检测到通信故障 检测到存在网络通信问题 0: 关 位 21：0:关，1: 开 否
警告：从设备 ID 设定无效 从设备 ID 错误分配为 0 或 127 0 : 关 位 22：0:关，1:开 否
警告：能量限制处于活动状态
警告：能量管理控制器超出范围
在驱动器校准过程中出现了错误。如阀门上未安装 NovoCon® L/ XL 驱动
器或阀门被卡住
警告:机械 AB-Q M 阀门设定和 NovoCon® L/ XL 之间存在冲突。机械阀门
设定必须为 10 0% 或以上。如果已选定的阀门类型的行程与校准期间验
证的真正阀门使用的行程不同，也会激活警告。
限制处于活动状态。例如 功率限值，最小温差或最小/最大回水 T 管理
限制。
功率、温差或回水 T 设定点超出范围或未达到设定点。
操作:检查在给定流量和温度条件下是否可达到设定点。
0: 关 位 2：0:关，1:开 否
0: 关 位 17：0: 关，1: 开 否
0: 关 位 23：0: 关，1:开 否
0: 关 位 24：0: 关，1: 开 否
AI321838328689zh-000201 | 25© Danfoss | 2021.01
参数表 用于 AB-QM NovoCon® DN 125-250 阀门的 NovoCon® L/XL 数字驱动器
固件更新
手动更新
使用 BACnet MS/TP
标识 对象/参数名称 读取/写入 状态文本 默认状态 描述
1: 常态
2: 准备
MS V:19 固件更新 R/W
标识 对象/参数名称 读取/写入 状态文本 默认状态 描述
FIL:0 文件 W
3: 就绪
4: 错误
5: 已接收
6: 更新
更新固件用的
文件
1: 常态
固件更新命令与状态。
更新固件的方法：
• 发 送“ 准 备 ”命 令 至 M SV:19。NovoCon ® L/ XL 准备固件更新，并将
状 态 更 改 为 “ 就 绪 ”。
• 发送文件至 FIL:0。如 果 成 功 ，状 态 应 为“ 已 接 收 ”。
• 发 送“ 更 新 ”命 令 。NovoCon ® L /XL 重启并更新固件。成功更新固
件 后 状 态 应 为“ 常 态 ”。
na 用户将新固件 传输到 Nov oCon® L/XL 。
使用 Modbus RTU
Modbus
0x8 501
使用
标准了解详细信息。
读取/写入Modbus 功能Modbus
寄存器
34049
R/W 3，4 和 6 WORD 固件更新
modbus 功能 21 (0x15) 更新 NovoCon® M
数据类型
对象/参数
名称
1: 常态
2: 准备
3: 就绪
4: 错误
5: 已接收
6: 更新
中的固件时，因为
描述 默认值 使用说明
固件更新命令与状态。
更新固件的方法：
• 发 送“ 准 备 ”命 令 至 34049。N ovoCon® L/ XL
准备固件更新，并将状态更改为“就绪”。
1: 常态
• 使用 Modb us 功能 21 发送文件。如 果 成 功 ，状 态 应
为“ 已 接 收 ”。
• 发 送“ 更 新 ”命 令 。NovoC on® L/XL 重启并更新软
件。成功更新软件后状态应为“常态”
modbus
的文件大小限制，需在更小的区内执行上传，参见
modbus
Modbus 中支持广播，即通过将固件发送到从设备 ID 0，来 更 新 多 个 NovoCon® L/XL。然 而 ，必 须 首 先
准备 NovoCon® L/XL，然后才能执行固件上传。
丹佛斯 NovoCon® 配置工具
借助丹佛斯配置工具可轻松配置、调试和更新固件。请参阅单独的操作手册。
手动操作
机械和电气操作不可
同时使用！
驱动器处于待机模式或没有电源时（机械方式），可以对驱动器进行手动定位。
BB
AA
模式
AA
BB
机械手动操作
驱动器外壳顶部有一个旋钮和曲轴，用于进行驱
动器的手动定位。
机械手动操作只能在电源断开时进行。
电气手动操作
驱动器外壳顶部有两个按钮，用于在驱动器处
于待机模式下进行电气手动定位（上下）。
首先按 MODE（模式）按钮，直到驱动器进入待
机 模 式（ 红 色 RED 亮起）。按向上按钮 ，阀
杆 伸 出 ；按 向 下 按 钮 ，阀 杆 缩 回 。
26 | AI321838328689zh-000201 © Danfoss | 2021.01
参数表 用于 AB-QM NovoCon® DN 125-250 阀门的 NovoCon® L/XL 数字驱动器
尺寸
NovoCon® L
NovoCon® XL
369
191
353
191
450
186
493
478
最低 575
186
AI321838328689zh-000201 | 27© Danfoss | 2021.01
参数表 用于 AB-QM NovoCon® DN 125-250 阀门的 NovoCon® L/XL 数字驱动器
驱动器 — 阀门组合
NovoCon® XL
NovoCon® L
NovoCon® L + AB- QM DN 125
中标文本 NovoCon® L /XL
NovoCon® L + AB- QM DN 150
带总线连接的高精度调节型齿轮驱动器，用于控制压力无关型阀门
NovoCon® XL + AB- QM DN 200
AB-QM DN125-250
。
控制信号数字：BACnet MS/TP，Modbus RTU。控制信号模拟：0-10V/2-10V，0-20mA/4-20mA
可通过现场总线远程访问驱动器功能:
- 设计流量预设值
- 冲洗阀门和末端设备
- 关闭/开启/校准报警过程中出现错误
- LIN/LOG/α-setting 特性设定
- 可选运行速度
- 打开/关闭时间选择
- 自动 MAC 寻址 (BACnet)
- 自动校验位检测 (Modbus)
- 自动波特率检测
- 流量和能耗指示
- NovoCon® L SU/SD 中的安全功能。用于 AB-QM DN125-150 阀门的弹簧上下。
电源电压
64
IP
行程:
手动越权功能
LED
24V ac/dc
个驱动器可连接至同一个网络
等级:
54
50 mm
状态指示灯
丹佛斯自动控制管理（上海）有限公司
Heating Segment • heating.danfoss.cn • +86 21 61513000 • 电子邮件: heating@danfoss.com
Danfoss Danfoss
Danfoss 和所有 Danfoss Danfoss A/S( )
© Danfoss | DHS-SRMT/SI | 2021.0128 | AI321838328689zh-000201
Loading...
