Danfoss Digital Hydronics™

min. 18/18 pt max. 26/26 pt.

Modulare hydraulische HVAC 4.0-Designlösung
mit AB-QM, NovoCon® und Durchflusssensor

hvac40.danfoss.com

Informationsblatt NovoCon® S, M, L, XL und Durchflusssensor

NovoCon® XLNovoCon® LNovoCon® S NovoCon® M

Einleitung

Danfoss Digital Hydronics™ bietet Ihnen eine hochflexible, modulare Lösung für hydraulische HLK 4.0-Konzepte. Die Digitalisierung von
HLK-Systemen eröffnet eine Welt voller Möglichkeiten, um die Energieeffizienz und den Benutzerkomfort auf ein ganz neues Niveau zu
heben. Hierzu ist es besonders wichtig, einen dynamischen hydraulischen Abgleich im gesamten Gebäude herzustellen. Mit der BMS
verbundene digitale Stellantriebe bieten nicht nur eine besonders präzise Temperaturregelung, sondern auch ihre Dateneingaben
sind unerlässlich. Optionale Temperatur- und Durchflussdaten erweitern die Einblicke und ermöglichen eine kontinuierliche
Energieoptimierung. Danfoss Digital Hydronics™ deckt alles ab, was für die Einrichtung eines vollständig digitalen hydraulischen
HLK-Systems erforderlich ist. In diesem Informationsblatt wird beschrieben, wie die verschiedenen Komponenten der Lösung
am besten kombiniert werden. Dies wird je nach den erforderlichen Anforderungen in verschiedene Anwendungen unterteilt.

Für Endgeräte bis DN32 besteht die Kombination beispielsweise aus AB-QM (4.0) + NovoCon S + SonoSensor 30
Für Klimageräte bis DN100 besteht die Kombination beispielsweise aus AB-QM + NovoCon M + SonoSensor 30
Für Kühler und Fernkälte bis DN250 besteht die Kombination beispielsweise aus AB-QM + NovoCon L/XL + SONO3500CT

Inhaltsverzeichnis

1. NovoCon® S ............................................................................................3

1.1. Beschreibung ............................................................................3

1.2Bestellung ...................................................................................3

1.3 Technische Daten ....................................................................4

1.4I/O-Pu nkte am NovoCon S .................................................. 4

1.4.1I/O-Kabel ................................................................................4

1.5 Temperaturfühler ...................................................................5

1.5.1Eingetauchter Sensor .......................................................5

1.6 SonoSensor 30 ..........................................................................6

1.6.1Beschreibung .......................................................................6

1.6.2Technische Spezifikationen ...........................................6

1.7Querverweistabelle ...............................................................7

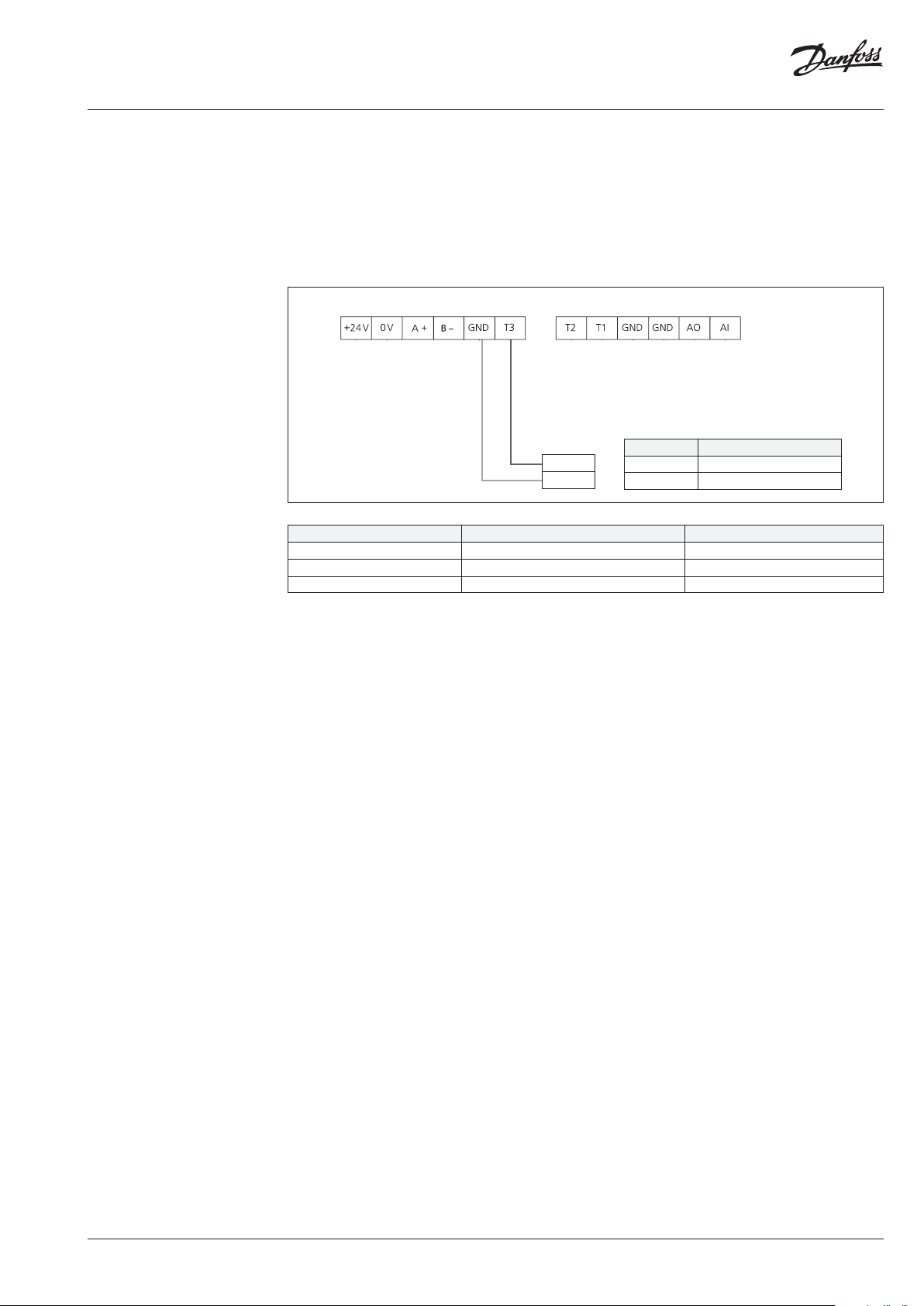

1.8 Inbetriebnahme/Anschluss

des Durchflusssensors an ...................................................8

1.9BACnet und Mo dbus ..............................................................9

1.9.1Modbus-Register ................................................................9

1.9.2BACnet-Objekte ..................................................................9

2. NovoCon® M ..........................................................................................11

2.1. Beschreibung ...........................................................................11

2.2Bestellung ...................................................................................11

2.3 Technische Daten ....................................................................12

2.4 I/O-Anschlüsse am NovoCon® M......................................12

2.5Eingetauchter Sensor ...........................................................12

2.6 SonoSensor 30 ..........................................................................13

2.6.1Beschreibung .......................................................................13

2.6.2Technische Spezifikationen...........................................13

2.7Querverweistabelle ...............................................................14

2.8 Inbetriebnahme/Anschluss

des Durchflusssensors an ...................................................14

2.9BACnet und Modbus ..............................................................15

2.9.1Modbus-Register ................................................................ 15

2.9.2BACnet-Objekte..................................................................16

3. NovoCon® L , XL ....................................................................................17

3.1 Beschreibung .............................................................................17

3.2Bestellung ...................................................................................17

3.3 Technische Daten ....................................................................18

3.4 I/O-Anschlü sse am NovoCon® L, XL ............................... 18

3.5Eingetauchter Sensor ...........................................................19

3.6 SONO3500CT ........................................................................... 19

3.6.1Beschreibung .......................................................................19

3.6.2Technische Spezifikationen .......................................... 20

3.7Querverweistabelle .............................................................. 20

3.8 Inbetriebnahme/Anschluss

des Durchflusssensors an .................................................. 21

3.9BACnet und Modbus ............................................................. 22

3.9.1Modbus-Register ............................................................... 22

3.9.2BACnet-Objekte ................................................................. 23

2 | AM394433983821de-000102 © Danfoss | 2022.02

Informationsblatt NovoCon® S, M, L, XL und Durchflusssensor

1. NovoCon® S

1.1 Beschreibung

1.2Bestellung

DN15– DN32

Mit dem neuesten Firmware-Update für
den NovoCon® kann der Durchflusssensor
an den NovoCon®-Stellantrieb angeschlossen
werden, um eine präzise Durchflussmessung
zu ermöglichen. Der Stellantrieb NovoCon®S

Der Durchflusssensor kann an jeden Eingang
des NovoCon® angeschlossen werden. Danfoss
empfiehlt die Verwendung eines analogen
Eingangs AI, damit die Energiefunktionen

funktionsfähig bleiben.
kann für Lösungen mit den Nennweiten
DN15 bis DN32 eingesetzt werden.

AB-QM 4.0 Gewindeausführung (mit und ohne Messnippel)– Außengewinde

Typ

Abbildung DN

15LF 200

15 650 003Z 8201 003 Z8221

15HF 1.200 003Z8202 003Z8222

20 1.100

20HF 1.9 00 003Z8204 003Z8224

V

(l/h)

Nenn

Außengewinde

(ISO 228/1)

G ¾ A

G 1 A

Bestellnummer Bestellnummer

Mit

Messnippeln

003Z8200 003Z8220

003Z8203 003Z8223

Ohne

Messnippel

AB-QM Gewindeausführung (mit und ohne Messnippel)– Außengewinde

Typ

V

Abbildung DN

25 1.700

25 HF 2.700 – 003Z1224

32 3.200

32HF 4.000 – 003Z1225

40 7.50 0 G 2 A 003Z0770
50 12.50 0 G 2½ A 003Z0771

* AB-QM D N15 –32 ohne Messn ippel kann nicht auf die Aus führung mit Messnippe ln aufgerüstet werden.

Nenn

(l/h)

Außengewinde

(ISO 228/1)

G 1¼ A

G 1½ A

–

Messnippeln

Bestellnummer

00 3Z1214 00 3Z1204

00 3Z1215 003Z1205

AB-QM 4.0 Gewindeausführung (mit und ohne Messnippel)– Innengewinde

Abbildung DN

15LF 200

15 650 003Z83 01 0 03Z8321

15HF 1.200 003Z8302 003Z8322

20 1.100

20HF 1.900 003Z8304 003Z8324

Typ

V

(l/h)

Nenn

Innengewinde

(I SO 7/1)

Rp ½

Rp ¾

Messnippeln

Bestellnummer Bestellnummer

003Z8300 003Z8320

003Z8303 003Z8323

Mit

Mit

Ohne

Messnippel

Bestellnummer

*

Ohne

Messnippel

Temperaturfühler

Typ

Tauchfühler mit Kabel Pt 1000/Ø
5,2mm/1,5m, MID

Tauchfühler mit Kabel Pt 1000/Ø
5,2mm/3,0m, MID

Bestellnummer

187F3 418

187F3419

Zubehör

Bezeichnung

Messing-Tauchhülsen, 35mm, Ø 5,2Paar,
MID. Für Rohrweite DN15–32

AM394433983821de-000102 | 3© Danfoss | 2022.02

Bestellnummer

087G6 053

Informationsblatt NovoCon® S, M, L, XL und Durchflusssensor

Rot

AI:2/33220

Lesen/Schreiben über Feldbus

Lesen/Schreiben über Feldbus

AI:2/33220

1.3 Technische Daten

DN15– DN32

Spannungsversorgung 24VAC/DC, 50/60Hz *

Leistungsaufnahme

Schutzart Klasse III SELV (Sicherheitskleinspannung)

Regelsignal NovoCon®S

Impedanz

Stellantriebs-Geschwindigkeitswahl
(offen bis ge schlossen)

Hub 7mm
Stellkraft 90N
Positionsgenauigkeit ± 0,05mm
Umgebungstemperaturbereich −10°C bis 50°C
Umgebungsfeuchte 98%rF, nicht kondensierend (g emäß EN60730-1)
Max. Fördermediumstemp. 120°C
Lagertemperaturbereich –40°C bis 70°C
Schutzklasse IP54 (IP40 nach unten gerichtet)
Gewicht 0,4kg

* NovoCon® S ist für de n Betrieb mit Spannungsa bweichungenvon bis zu ±25% aus gelegt.

0–10VDC, 0–5VDC, 2–10VDC, 5–10VDC, 2–6VDC, 6–10VDC, 0–20mA, 4–20mA

Betrieb: 2,7VA bei 24V AC/1,2W bei 24V DC

Im Standby: 1,8VA bei 24V AC/0,7W bei 24V DC

BACnet MS/TP, Modbus RTU

Rin AI: 0>100k ( V); 500  (mA)

Rout AO: 1500

3s/mm, 6s/mm, 12s/mm, 24s/mm, Zeitkonstante

BACnet-Daten

Typ Beschreibung

BACnet-Geräteprofil BACnet Application Specific Controller (B-ASC)
BACnet-Protokoll BACnet Master Slave/Token Passing (MS/TP)
BACnet-unterstützte Baudraten Automatische Baudraten-Erkennung*, 9.600Bit/s, 19.200Bit/s, 38.40 0Bit/s, 56.700Bit/s,

76.800Bit /s, 115.200Bit/s

Modbus RTU Daten

Unterstützte Baudraten Automatische Baudraten-Erkennung*, 9.600Bit/s, 19.200Bit/s, 38.40 0Bit/s, 56.700Bit/s,

Unterstützte Übertragungsar ten Parität: Keine (1-8-N-2), ungerade (1-8-O-1), gerade (1-8-E-1), keine (1-8-N-1), automatisch*

Datenformat: Parität (Startbit– Datenbits– Paritätsbit– Stoppbits)

* Standardwert

76.800Bit /s, 115.200Bit/s

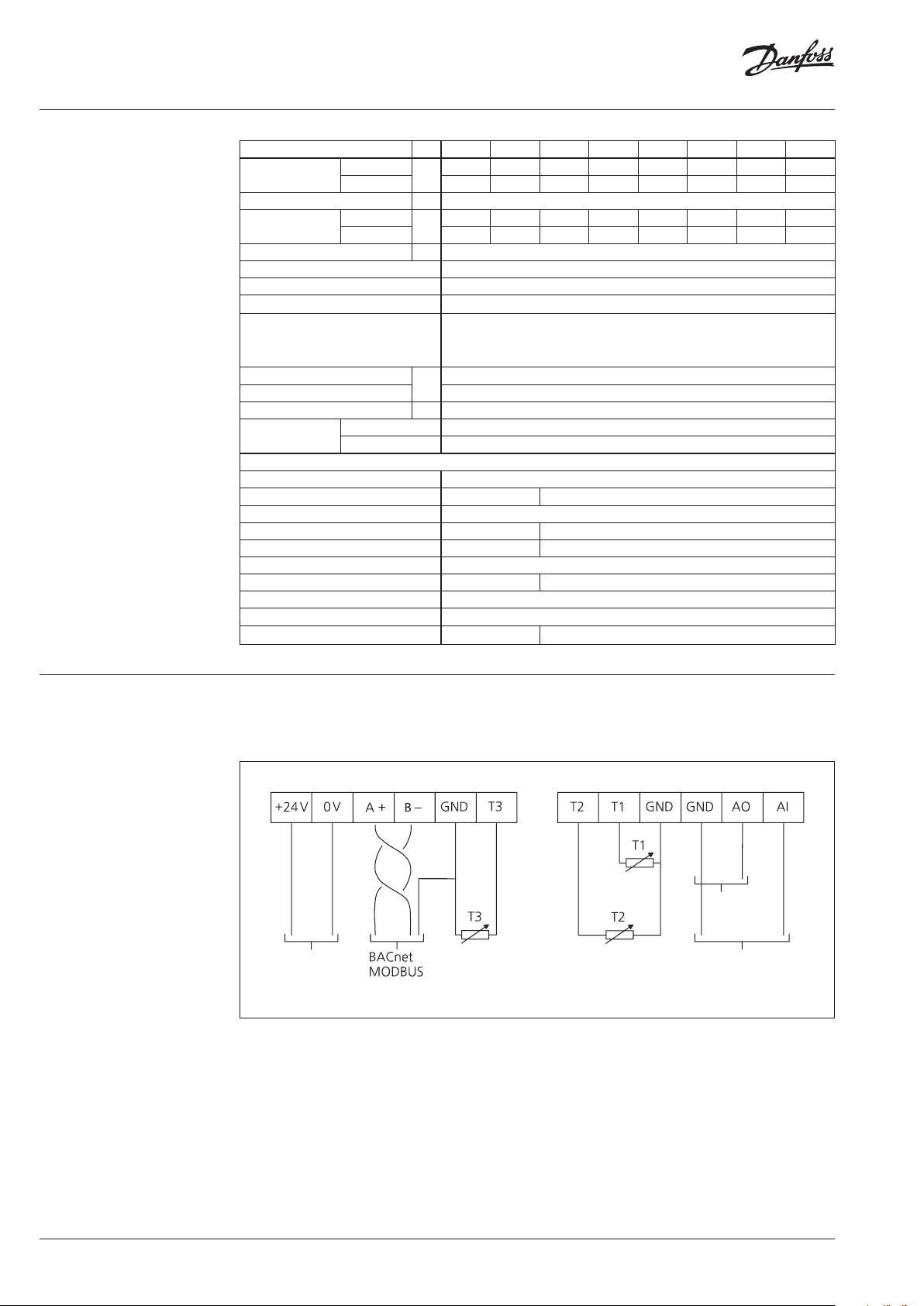

1.4I/O-Punkte
am NovoCon S

1.4.1I/O-Kabel (003Z8612)
oder Temperaturkabel

(003Z8613)

BACnet-Objekt/Modbus-Register

BACnet-Objekt/Modbus-Register

Schwarz
Blau
Grau
Weiß
Gelb

0–20mA

AI:0/33216

0–10V

0–10

0–10V

AO:0/33286

10kΩ

AI:1/33218

10kΩ

0–20mA

AI:0/33216

0–10V

Orange

Kabel NovoCon® I/O

Rot Spannung 24V (Ein/Aus)
Schwarz Betriebserdung (Ein/Aus)
Blau Masse T1-, T2-, V/mA-Eingangs- und V-Ausgangssignal
Grau V-/mA-Eingangssignal

Gelber O-Ring

Roter und schwarzer Draht können verwendet werden, um die Spannung in der Leitung zu
verstärken. Sie können auch für die Versorgung externer Geräte verwendet werden.
Die verfügbare Spannung muss in einer separaten Berechnung ermittelt werden.

Kabel NovoCon® Temperatur I/O

Blauer O-Ring

Weiß V-Ausgangssignal
Gelb T1- oder Widerstandseingang
Orange T2- oder Widerstandseingang

Rot Spannung 24V (Ein/Aus)
Schwarz Betriebserdung (Ein/Aus)
Blau Masse T1-, T2-, V/mA-Eingangs- und V-Ausgangssignal
Grau V-/mA-Eingangssignal
Weiß V-Ausgangssignal
T1
T2

0–10V

AO:0/33286

AI:1/33218

4 | AM394433983821de-000102 © Danfoss | 2022.02

Informationsblatt NovoCon® S, M, L, XL und Durchflusssensor

39,5

12,5

1.5 Temperaturfühler

1.5.1Eingetauchter Sensor

Funktionsbeschreibung

Die Fühlereinheit umfasst ein Element
aus Platin, dessen Widerstandswert sich
proportional zur Temperatur verändert.

PT1000-Fühler (1000Ohm bei 0°C).
Der Fühler ist eingestellt und erfüllt
die Toleranzanforderungen der KlasseB
gemäß EN60751.
Die Genauigkeit der Temperaturmessung
beträgt bei einem typischen Messbereich
etwa 0,5°. Es ist unwahrscheinlich, dass bei
der Berechnung der Temperaturdifferenz
T eine Messabweichung beider Fühler
eingerechnet wird.
Aus diesem Grund wird erwartet, dass bei
der Messung von T eine Genauigkeit von 0,5°
vorliegt, wenn die Fühler ordnungsgemäß
montiert sind.
Aufgrund elektromagnetischer Interferenzen
wird empfohlen, die Temperaturfühler mit
einem Kabel von max. 2m Länge anzuschließen.
Wenn lange oder dünne Kabel verwendet
werden, ist es ggf. notwendig, ein Offset der
Temperaturablesung im BMS-System zu machen.

Temperaturfühler Installation Ty p

Eingetaucht
(direkt) oder

in Tauchhülse

(indirekt)

12,5

9,5

8,7

Oberflächentemperatur-Sensor

Durchmesser

T (mm)

Pt 1000 Ø5,2 45 187F3418

Länge
L (mm)

Bestell-Nr.

Tauchhülsen Typ Messing Bestell-Nr.

Sensordurchmesser (mm) Ø 5,2

Länge

L1 (mm ) 47

L (mm) 35

087G6 053

AM394433983821de-000102 | 5© Danfoss | 2022.02

Informationsblatt NovoCon® S, M, L, XL und Durchflusssensor

1.6 SonoSensor 30

1.6.1 Beschreibung

MID-Prüfbescheinigungsnr.:
LT-1621-MI004-030

Der SonoSensor 30 ist ein Ultraschall­Durchflusssensor, speziell konzipiert
für Heiz- und Kühlanwendungen sowie
kombinierte Heiz-/Kühlanwendungen
in Nah- und Fernwärmesystemen. Er kann
in Verbindung mit dem typenzugelassenen
Heiz-/Kühlenergierechner (z.B. Infocal 9)
verwendet werden, um einen kombinierten
Wärme-/Kälteenergiezähler zu bilden.
SonoSensor 30 ist nach MID in
Genauigkeitsklasse2 zugelassen.
Der Durchflusssensor kann sowohl im
Vorlauf als auch im Rücklauf montiert werden.

Eigenschaften

• Erhältlich mit den Nennvolumenströmen
qp 0,6, 1,0, 1,5, 2,5, 3,5, 6,0, 10,0, 15,0, 25,0,
40,0 und 60,0m³/h

• Gehäuse mit Gewinde- (G¾" bis G2")
oder Flanschanschlüssen (DN20 bis DN100)

• MID-Zulassung für Ultraschall-Durchflusssensor
mit einem Dynamikbereich von 1:100 (qi:qp)
in Klasse2

• Optionaler Dynamikbereich 1:250 in Klasse 2
(ausgenommen Sensoren qp 0,6m3/h, 1,0m3/h
und 3,5m3/h)

• Temperaturbereich: 5–130°C

• Betriebsdruck PN16 oder PN25bar

• Durchflusssensor mit Schutzart IP65
und IP67 für Heiz-/Kühlanwendungen.

• Batterielebensdauer mindestens 12Jahre

• Geringer Druckverlust, schmutzunempfindlich

• Keine Ein- oder Austrittsbeschränkungen
bis DN50

• Kurzzeitige Überlasttemperatur
von bis zu 150°C

1.6.2Technische
Spezifikationen

Durchmesser DN15 DN20 DN25, DN32

Anschlusstyp G ¾ G 1 G 1¼

Gesamtlänge, mm 110

Volumenstrom

Nennvolumenstrom, m3/h 0,6 1,5 0,6 1, 5 2,5 1,5 2,5 3,5 6,0
Maximal, m3/h 1,2 3,0 1,2 3,0 5,0 3,0 5,0 7 12
Minimal, l/h 6 6 15 6 6 15 10 25 15 10 25 35 24 60
Startvolumenstrom, l/h 3 3 3 5 5 17 12
Druckverlust bei qp, mbar 70 171 90 58 94 72 198 40 100

Max. Betriebsdruck

Temperaturbereich
des Durchflusssensors

Kabellänge Durchflusssensor
zu Elektronikbox

Medium Wasserqualität mit pH-Wert 7 bis 9,5
Volumenmesszyklen Eine Sekunde

Netzspannung

Batterielebensdauer Mindestens 12Jahre
Zulassung EN1434 Klasse 2
Umweltklasse Klasse C
Umgebungsklasse E2 + M1
Schutzart IP65 (IP67 für Heizung/Kühlung)
Umgebungstemperatur

beim Betrieb
Max. Umgebungsluftfeuchtigkeit <93% rel. Luftfeuchtigkeit

110 ;
165

3,6 VDC Lithium-Batterie (AA-Zelle)/Netz versorgung 24VAC/DC

Netzversorgung 230VAC (mit externem 230VAC zu 24VAC Transformator)

190 130 260

Gewinde 16bar

Flansch 25bar

5bis 130°C (kurzzeitige Überlastung 150°C)

1,2m bis DN32

2,5m bis DN40 bis DN100

+5°C bis +55°C

6 | AM394433983821de-000102 © Danfoss | 2022.02

Informationsblatt NovoCon® S, M, L, XL und Durchflusssensor

1.7Querverweistabelle AB-QM– Durchflusssensor– NovoCon® S:

Vent il

Best.-Nr.

003Z8220

003Z 8221

003Z8222

003Z8223

003Z8224

003Z8320

003Z8321

003Z8322

003Z8323

003Z8324

003 Z1204

003 Z1224

003 Z1205

003Z1225

Bezeichnung

des Ventils

AB-Q M 4.0 DN15

LF 0,2m3/h

AB-Q M 4.0 DN15

0,65m3/h

AB-Q M 4.0 DN15

HF 1,2m3/h

AB-Q M 4.0 DN20

1,1m3/h

AB-Q M 4.0 DN20

HF 1,9m3/h

AB-Q M 4.0 DN15

LF 0,2m3/h

AB-Q M 4.0 DN15

0,65m3/h

AB-Q M 4.0 DN15

HF 1,2m3/h

AB-Q M 4.0

DN20 1,1m3/h

AB-Q M 4.0

DN20 HF

1,9m3/h

AB-Q M DN25

1,7m3/h

AB-Q M DN25

HF 2,7m3/h

AB-Q M DN32

3,2m3/h

AB-Q M DN32

HF 4,0m3/h

* I/O-Kabel mit Anlegefühler (PT1000)

Vent il-

anschluss

Gewinde 003Z8504 NovoCon®S

Gewinde 003Z8504 NovoCon®S 187F3771

Gewinde 003Z8504 NovoCon®S 187F3772

Gewinde 003Z8504 NovoCon®S 187F3772

Gewinde 003Z8504 NovoCon®S 187F3772

Innengewinde 003Z8504 NovoCon®S 187F3771

Innengewinde 003Z8504 NovoCon®S

Innengewinde 003Z8504 NovoCon®S 187F3772

Innengewinde

Innengewinde

Gewinde 003Z8504 NovoCon®S 187F3773

Gewinde 003Z8504 NovoCon®S 187F3773

Gewinde 003Z8504 NovoCon®S 187F3774

Gewinde 003Z8504 NovoCon®S 187F3774

Stellantrieb

Best.-Nr.

003Z8504

003Z8504 NovoCon®S 187F3772

Bezeichnung des

Stellantriebs

NovoCon®S

Durchflusssensor

Best.-Nr.

187F3771

187F3771

187F3772

Bezeichnung des

Durchflusssensors

SonoS30 DN15

Qp 0,6m3/h

SonoS30 DN15

Qp 0,6m3/h

SonoS30 DN15

Qp 1,5m3/h

SonoS30 DN15

Qp 1,5m3/h

SonoS30 DN15

Qp 1,5m3/h

SonoS30 DN15

Qp 0,6m3/h

SonoS30 DN15

Qp 0,6m3/h

SonoS30 DN15

Qp 1,5m3/h

SonoS30 DN15

Qp 1,5m3/h

SonoS30 DN15

Qp 1,5m3/h

SonoS30 DN20

Qp 2,5m3/h

SonoS30 DN20

Qp 2,5m3/h

SonoS30 DN2 5

Qp 3,5m3/h

SonoS30 DN2 5

Qp 3,5m3/h

Fühleranschluss des

Durchflusssensors

Gewinde

Gewinde

Gewinde

Gewinde

Gewinde

Gewinde

Gewinde

Gewinde

Gewinde

Gewinde

Gewinde

Gewinde

Gewinde

Gewinde

NovoCon

S-Kabel

003Z8613* / /

003Z8612 187F3418 087G6053

003Z8613* / /

003Z8612 187F3418 087G6053

003Z8613* / /

003Z8612 187F3418 087G6053

003Z8613* / /

003Z8612 187F3418 087G6053

003Z8613* / /

003Z8612 187F3418 087G6053

003Z8613* / /

003Z8612 187F3418 087G6053

003Z8613* / /

003Z8612 187F3418 087G6053

003Z8613* / /

003Z8612 187F3418 087G6053

003Z8613* / /

003Z8612 187F3418 087G6053

003Z8613* / /

003Z8612 187F3418 087G6053

003Z8613* / /

003Z8612 187F3418 087G6053

003Z8613* / /

003Z8612 187F3418 087G6053

003Z8613* / /

003Z8612 187F3418 087G6053

003Z8613* / /

003Z8612 187F3418 087G6053

Temperaturfühler
(PT1000) Best.-Nr.

Tauchhülse

Best.-Nr.

AM394433983821de-000102 | 7© Danfoss | 2022.02

Informationsblatt NovoCon® S, M, L, XL und Durchflusssensor

1.8 Inbetriebnahme/
Anschluss des
Durchflusssensors an:

NovoCon® S

Der NovoCon® S unterstützt den direkten Anschluss des Durchflusssensors an das NovoCon®­I/O-Kabel. Der Durchflusssensor muss an die Klemmen AI und AO angeschlossen werden.
Der NovoCon muss auf Digitalbetrieb (MSV:9/32810=2), die Ausgangsfunktionalität auf Inaktiv
(BV:3/32817=0) und der Wert des Ausgangs (AO:0/33286=10) auf 10V eingestellt sein. Sie müssen
auch den AI-Eingang (MSV:41/32821) für den Anschluss des Durchflusssensors auswählen.

Um den richtigen Wert für den Durchflusssensor zu erhalten, ist es sehr wichtig, den richtigen
Wert für Liter pro Impuls am NovoCon® einzustellen (AV:43/32864). In der Regel wird dies auf
dem Spezifikationsblatt des Durchflusssensors vermerkt. Wenn wir den Durchflusssensor zur
Energieberechnung verwenden möchten, müssen wir auch das Register MSV:12/32814* ändern.

AI

Kabel NovoCon® I/O

Gelber O-Ring

Rot Spannung 24V (Ein/Aus)

SonoSensor 30

19
18

Klemme Nr. Beschreibung
18 Volumenimpuls Ausgang (+)
19 Masse (-)

Schwarz Betriebserdung (Ein/Aus)
Blau Masse T1-, T2-, V/mA-Eingangs- und V-Ausgangssignal
Grau V-/mA-Eingangssignal
Weiß V-Ausgangssignal
Gelb T1- oder Widerstandseingang
Orange T2- oder Widerstandseingang

Objekt/Register Einstell-/Anzeigewert Beschreibung

MSV:9/32810 2: Digitalbetrieb Anwendungsbetrieb
BV :3/32817 0: Inaktiv Ausgangsrückmeldung
AO:0/33286 10 Wert am Ausgang
MS V:41/32821 3: Durchflusssensor AI-Eingang
AV:43/32864 0,04 (abhängig vom Durchflusssensor) Impulsvolumen (Liter/Impuls)
MS V:12/ 32814 3: EIN, Durchflusssensor an Rücklauf leitung Energiezählmethode*

* Energiezählmethode
MSV:12/32814
Zustand1: Aus
NovoCon® S berechnet keine Energie.
Zustand2: Ein, angezeigter Durchfluss
Der NovoCon® S berechnet die Energie basierend auf der Temperaturdifferenz zwischen T1 und T2
und anhand des angezeigten Durchflusses.
Zustand3: Ein, Durchflusssensor an Rücklaufleitung
Der NovoCon® S berechnet die Energie basierend auf der Temperaturdifferenz zwischen T1 und T2
und anhand des Durchflusses vom Durchflusssensor, der an der Rücklaufleitung installiert ist.
Zustand4: Ein, Durchflusssensor an Vorlaufleitung
Der NovoCon® S berechnet die Energie basierend auf der Temperaturdifferenz zwischen T1 und T2
und anhand des Durchflusses vom Durchflusssensor, der an der Vorlaufleitung installiert ist.

8 | AM394433983821de-000102 © Danfoss | 2022.02

Informationsblatt NovoCon® S, M, L, XL und Durchflusssensor

1.9BACnet und Modbus

1.9.1Modbus-Register
Konfiguration

Modbus-

Register

Konfiguration #2

Modbus-

Register

0x802 E

32814

0x8033

32819

0x8035

32821

0x8036

32822

0x8 037

32823

0x8060

32864

Lesen/

Schreiben

Modbus­Funktion

L/S 3, 4 und 6 WORD

Lesen/

Schreiben

Modbus­Funktion

L/S 3, 4 und 6 WORD

Modbus-

Datentyp

Modbus-

Datentyp

Parametername

Energiezählmethode

Parametername

Temperaturfühlertyp

L/S 3, 4 und 6 WORD AI-Eingang

L/S 3, 4 und 6 WORD T1-Eingang

L/S 3, 4 und 6 WORD T2-Eingang

L/S

3, 4

und 16

FLOAT Impulsvolume n

Objekt-/

Objekt-/

T1, T2

Beschreibung

1: Aus
2: Ein, ange zeigter Durchf luss
3: Ein, D urchflusssens or

an Rücklaufleitung

4: Ein, D urchflusssen sor

an Vorlaufleitung

Beschreibung

Wählen Sie d en Typ des für
T1 und T2 ang eschlossenen
Temperaturfühlers aus.

Verschiedene Optionen
für Analogeingangsklemme

Verschiedene Optionen
für T 1-Klemm e

Verschiedene Optionen
für T2-K lemme

Impulsvolumen
des angeschlossenen
Durchflusssensors

Standardzustand

1: Au s

Standardzustand

3: PT1000 N/A

2: Analog er

Eingang

2: Vorlauftemp. N/A

3: Rücklauftemp. N/A

0,4l/p

Beschreibung der Verwendung

Zustand1: Aus

Der NovoC on® berechnet kein e Energie.
Zustand2: Ein, angezeig ter Durchfluss
Der NovoCon® berechnet die Energie basierend auf
der Temperaturdifferenz zwischen T1 und T2 und
anhand des angezeigten Durchflusses.
Zustand3: Ein, Durchflusssensor an Rücklaufleitung
Der NovoCon® berechnet die Energie basierend auf
der Temperaturdifferenz zwischen T1 und T2 und
anhand de s Durchflusses v om Durchflusss ensor,
der an der Rü cklaufleit ung installier t ist.
Zustand4: Ein, Durchflusssensor an Vorlaufleitung
Der NovoCon® berechnet die Energie basierend auf
der Temperaturdifferenz zwischen T1 und T2 und
anhand de s Durchflusses v om Durchflusss ensor,
der an der Vorlaufleitung installiert ist.

Einheit Beschreibung der Verwendung

Temperaturfühlertyp
auswählen:
1: NTC10k Typ2

1: Deaktiviert

N/A

2: Analogeingang (Spannung/Strom)
3: Durchflusssensor

1: Deaktiviert
2: Vorlauftemperatur

1: Deaktiviert
2: Vorlauftemperatur

Passt sich automatisch an das ausgewählte AB-QM­Ventil an, kann aber manuell überschrieben werden.
Wenn auf 0 ein gestellt, zähl t der NovoCon nur

Lit er/

die Impulse und führt keine Durchflussmessungen

Impuls

basierend auf empfangenen Impulsen durch.
Damit könn en z.B. Wasserzä hler oder Energi ezähler
angeschlossen werden.

2: NTC10k Typ3
3: PT1000

3: Rücklauftemperatur
4: Durchflusssensor

3: Rücklauftemperatur
4: Durchflusssensor

Persistent

Ja/Nein

Ja

Persistent

Ja/Nein

Ja

Ja

Ja

Ja

Ja

Betrieb

Modbus-

Register

0x8 210

33296

0x 8212

33298

Lesen/

Schreiben

Modbus­Funktion

Modbus-

Datentyp

Objekt-/
Parametername

L 3, 4 FLOAT Volumenzähler

L 3, 4 FLOAT Impulszähler

Alarme und Warnungen

Modbus-

Register

0x8300

33536

Lesen/

Schreiben

Modbus­Funktion

L 3, 4 FLOAT

Modbus-

Datentyp

Objekt-/Parametername Beschreibung

Warnung: Durchfluss nicht
erwartungsgemäß

Warnung: Kein Durchfluss erkannt

1.9.2 BACnet-Objekte– Mehrstufiger Wert

Identifier

MS V:12 Energiezählmethode L/S

MSV :14**

MSV :41 AI-Eingang L/S

MSV:42 T1-Eingang L/S

MSV:43 T2-Eingang L /S

Objekt-/

Parametername

T1, T2
Temperaturfühlertyp

** Nur für Novo Con M, L/XL

Lesen/

Schreiben

L/S

Zustandstext Standardzustand Beschreibung

1: Aus
2: Ein, ange zeigter Durchf luss
3: Ein, D urchflusssen sor

an Rücklaufleitung

4: Ein , Durchflussse nsor

an Vorlaufleitung

Temperaturfühlertyp
auswählen:
1: NTC10k Typ2
2: NTC10k Typ3
3: PT1000
4: PT500
5: PT100

1: Deaktiviert
2: Analogeingang

(Spannung/Strom)

3: Durchflusssensor

(Impulszähler)

1: Deaktiviert
2: Vorlauftemperatur
3: Rücklauftemperatur
4: Durchflusssensor

1: Deaktiviert
2: Vorlauftemperatur
3: Rücklauftemperatur
4: Durchflusssensor

Beschreibung

Gesamtes akkumuliertes
Wasservolumen

Gesamte akkumulierte
Anzahl der Impulse

Warnung für geringeren oder höheren Durchfluss
als erwartet

Durchflusssensor erkennt keinen Durchfluss,
durch den Durchflusssensor

1: Au s

3: PT1000 Wählen Sie den Typ des f ür T1 und T2 angesch lossenen Temperat urfühlers au s. Ja

2: Analoger Eingang Verschiedene Optionen für Analogeingangsklemme. Ja

2: Vorlauftemp.

3: Rücklauftemp.

Standardzustand

Einheit Beschreibung der Verwendung

0 L

0 Impuls

Gesamtes akkumuliertes Wasservolumen,
das durch da s Ventil s trömt, kombinie rt
aus Heizung und Kühlung

Gesamte a kkumulierte A nzahl der vom
Durchflusssensor empfangenen Impulse

Standardzustand

Beschreibung

der Verwendung

0: AUS Bit 25: 0: AUS; 1: EIN Ne in

0: AUS Bit 26: 0: AUS; 1: EIN Ne in

Zustand1: Aus
Der NovoCo n® berechnet kein e Energie.
Zustand2: Ein, angezeigt er Durchfluss
Der NovoCon® berechnet die Energie basierend auf der Temperaturdifferenz zwischen T1
und T2 und an hand des angezei gten Durchflus ses.
Zustand3: Ein, Durchflusssensor an Rücklaufleitung
Der NovoCon® berechnet die Energie basierend auf der Temperaturdifferenz zwischen T1 und
T2 und anhand des Durchflusses vom Durchflusssensor, der an der Rücklaufleitung installiert ist.
Zustand4: Ein, Durchflusssensor an Vorlaufleitung
Der NovoCon® berechnet die Energie basierend auf der Temperaturdifferenz zwischen T1 und
T2 und anha nd des Durchflus ses vom Durchflu sssensor, der an der Vor laufleitung i nstalliert is t.

Verschiedene Optionen für T1-Klemme
Wenn MSV:24 ode r MSV:25 oder MSV:26 au f Wert 3 eingestel lt ist,
gilt der Wer t für den Widers tand und nicht für d ie Temperatur.

Verschiedene Optionen für T2-Klemme
Wenn MSV:24 ode r MSV:25 oder MSV:26 au f Wert 3 eingestel lt ist,
gilt der Wer t für den Widers tand und nicht für d ie Temperatur.

Persistent

Ja/Nein

Ja

Ja

Persistent

Ja/Nein

Persistent

Ja/Nein

Ja

Ja

Ja

AM394433983821de-000102 | 9© Danfoss | 2022.02

Informationsblatt NovoCon® S, M, L, XL und Durchflusssensor

BACnet-Objekte– Analogwert

Identifier

AV:27

Objekt-/

Parametername

Zählung

Alarmübersicht

Einheit

Einheiten

Keine

Lesen/

Schreiben

Min. Max.

L N/A N /A 0 N /A

Standardzustand

Auflösung Beschreibung

Numerische Übersicht über erkannte anstehende Fehler.
Kodierung für AV:27 (Zählung Alarmübersicht):
Wenn BV:10 aktiv ist , beträgt AV:27 1,0.
Wenn BV:11 aktiv ist, be trägt AV:27 2,0.
Wenn BV:12 aktiv ist, b eträgt AV:27 4,0.
Wenn BV:13 aktiv ist, b eträgt AV:27 8,0.
Wenn BV:14 aktiv ist, b eträgt AV:27 16,0.
Wenn BV:15 aktiv ist, b eträgt AV:27 32,0.
Wenn BV:16 aktiv ist , beträgt AV:27 64,0.
Wenn BV:17 aktiv ist, b eträgt AV:27 128,0.
Wenn BV:18 aktiv ist , beträgt AV:27 256,0.
Wenn BV:19 aktiv ist, b eträgt AV:27 512,0.
Wenn BV:20 ak tiv ist, beträg t AV:27 1.024,0.
Wenn BV:21 akti v ist, beträgt AV:27 2.0 48,0.
Wenn BV:22 ak tiv ist, beträg t AV:27 4.09 6,0.
Wenn BV:23 ak tiv ist, beträg t AV:27 8.192,0.
Wenn BV:24 akt iv ist, beträgt AV:27 16. 384,0.
Wenn BV:25 ak tiv ist, beträg t AV:27 32.768,0 .
Wenn BV:26 akt iv ist, beträgt AV:27 65. 536,0.
Wenn z.B. BV:11 und BV:12 aktiv sind, be trägt AV:27 6,0.
Dieses O bjekt wird durch COV un terstützt

Persistent

Ja/Nein

Nein

Identifier

AV:43 Impulsvolumen

AV:4 4 Volumenzähler m

AV:45 Impulszähler Impuls L 0 N/A 0

Objekt-/

Parametername

Einheit

Lit er/

Impuls

(l/p)

3

Lesen/

Schreiben

Min. Max.

L/S 0 N/A 0

L 0 N /A 0

Standardzustand

Beschreibung Information

Passt sich automatisch an das ausgewählte AB-QM-

Impulsvolumen des
angeschlossenen
Durchflusssensors

Gesamtes akkumuliertes
Wasservolumen

Gesamte akkumulierte
Anzahl der Impulse

Ventil an, kann aber manuell überschrieben werden.
Wenn auf 0 ein gestellt, zähl t der NovoCon nur
die Impulse und führt keine Durchflussmessungen
basierend auf empfangenen Impulsen durch.
Damit könn en z.B. Wasserzä hler oder Energi ezähler
angeschlossen werden.

Gesamtes akkumuliertes Wasservolumen, das durch
das Ventil strömt, kombiniert aus Heizung und Kühlung

Gesamte a kkumulierte A nzahl der vom
Durchflusssensor empfangenen Impulse

BACnet-Objekte– Binärwert

Identifier Objekt-/Parametername

BV:25 Warnung: Durchfluss nicht erwartungsgemäß L EIN AUS N /A

BV:26 Warnung: Kein Durchfluss erkannt L EIN AUS N/A Kein Durchfluss mit Durchflusssensor erkannt Nein

Lesen/

Schreiben

Aktiv er
Tex t (1)

Inaktiver

Text (0)

Standardzustand Beschreibung

Warnung für geringeren oder höheren Durchfluss
als erwartet

Persistent

Ja/Nein

Ja

Ja

Ja

Persistent

Ja/Nein

Nein

10 | AM394433983821de-000102 © Danfoss | 2022.02

Informationsblatt NovoCon® S, M, L, XL und Durchflusssensor

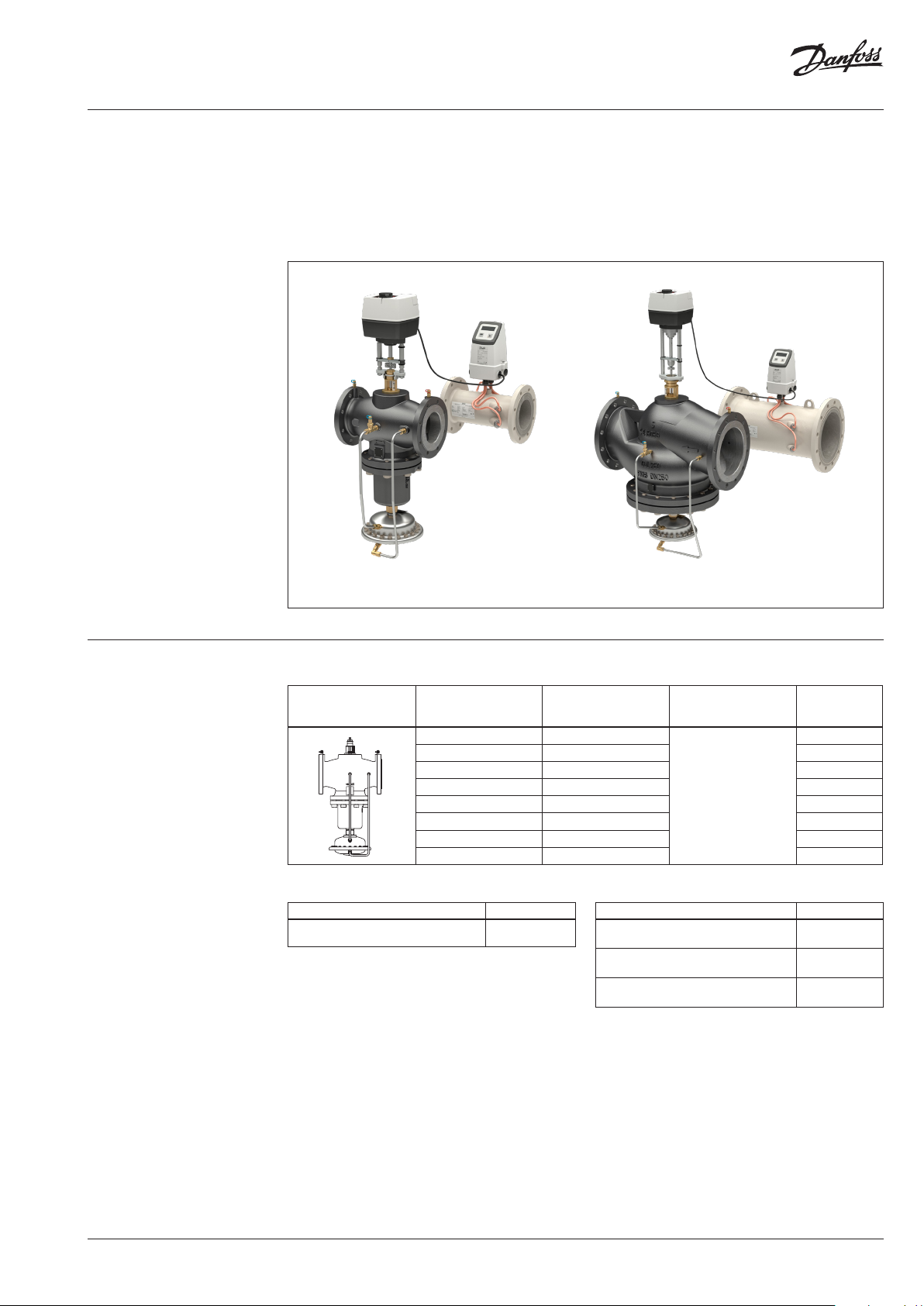

2. NovoCon® M

2.1. Beschreibung

Mit dem neuesten Firmware-Update für
den NovoCon® kann der Durchflusssensor
an den NovoCon®-Stellantrieb angeschlossen
werden, um eine präzise Durchflussmessung
zu ermöglichen.

Der Stellantrieb NovoCon® M kann für
Lösungen mit den Nennweiten DN40
bis DN100 eingesetzt werden.

2.2Bestellung

DN40– DN100

AB-QM Gewindeausführung (mit und ohne Messnippel)– Außengewinde

Typ Mit Messnippeln Ohne Messnippel

V

Abbildung DN

40 7. 50 0 G 2 A 003Z0770

50 12. 500 G 2½ A 0 03Z0771

* AB-QM D N15 –32 ohne Messn ippel kann nicht auf die Aus führung mit Messnippe ln aufgerüstet werden.

(l/h)

Nenn

Außengewinde

(ISO 228/1)

Bestellnummer Bestellnummer

AB-QM Flanschausführung

Abbildung DN

Temperaturfühler

Typ

Tauchfühler mit Kabel Pt 1000/
Ø 5,2mm/1,5m, MID

Tauchfühler mit Kabel Pt 1000/
Ø 5,2mm/3,0m, MID

V

Nenn

(l/h)

50 12. 500
65 20.000 003Z0773

65 HF 25.000 003Z0793

80 28.000 0 03Z07 74

80 HF 40.000 003Z0794

100 38.000 00 3Z0775

100 H F 59.000 003Z0795

Zubehör

Bestellnummer

187F3 418

187F3419

Bezeichnung Bestellnummer

Messing-Tauchhülsen, 52mm,
Ø 5,2Paar, MID. Für Rohre DN40– 65

Messing-Tauchhülsen, 85mm,
Ø 5,2Paar, MID. Für Rohre DN80–125

Flanschanschluss

(E N 1092-1)

PN16

*

Bestellnummer

003Z0772

087G6 054

087G6 055

AM394433983821de-000102 | 11© Danfoss | 2022.02

Informationsblatt NovoCon® S, M, L, XL und Durchflusssensor

2.3 Technische Daten NovoCon® M

Spannungsversorgung V 24 ±25% AC/DC

Leistungsaufnahme

Frequenz Hz 50/60±10%

Regelsignal

Impedanz

Stellkraft N 550
Max. Hub mm 20
Positionsgenauigkeit mm ±0,2
Stellantriebs-Geschwindigkeitswahl

(offen bis geschlossen)
Max. Medientemperatur
Umgebungstemperatur -10–50
Lager- und Transporttemperatur -40–70
Umgebungsfeuchte 5–95% rF, nicht kondensierend (gemäß EN60730-1)
Schutzart III
Schutzklasse IP54
Gewicht kg 0,5

im Betrieb VA <3,5 bei 24VAC/<2,0 bei 24VDC
im Standby W 2,0AC/0,9DC

VDC BACnet MS/TP, Modbus RTU, 0 –10, 0–5, 2–10, 5–10, 2–6, 6 –10

mA 0–20, 4–20

s/mm 3, 6, 12, 24, Zeitkonstante

°C

Rin 90k ( V). 500 (mA)

Rout 250

120

2.4I/O-Anschlüsse
NovoCon® M

2.5Eingetauchter Sensor

Mit dem neuesten Firmware-Update für den NovoCon® kann der Durchflusssensor an den
NovoCon®-Stellantrieb angeschlossen werden, um eine präzise Durchflussmessung zu ermöglichen.

Der Stellantrieb NovoCon® M kann für Lösungen mit den Nennweiten DN40 bis DN100 eingesetzt
werden.

+24V
0V
A+
B−
GND
T3

R ein R aus

T2
T1
GND
GND
AO
AI

GND ist für alle Signale gleich

Temperaturfühler Installation Ty p

Eingetaucht
(direkt) oder

in Tauchhülse

(indirekt)

24VAC/DC

BACnet MS/TP
oder Modbus RTU

Temperaturfühler 3

Temperaturfühler 1

Analoger Ausgang

Pt 1000 Ø5,2 45

Temperaturfühler 2

Analoger Eingang

Durchmesser

D (mm)

Länge
L (mm)

Tauchhülsen Typ Messing

Fühler

-durchmesser

Länge

(mm) Ø 5,2

L1 (mm ) 60 93

L (mm) 52 85

12 | AM394433983821de-000102 © Danfoss | 2022.02

Informationsblatt NovoCon® S, M, L, XL und Durchflusssensor

2.6 SonoSensor 30

2.6.1 Beschreibung

MID-Prüfbescheinigungsnr.:
LT-1621-MI004-030

Der SonoSensor 30 ist ein Ultraschall­Durchflusssensor, speziell konzipiert
für Heiz- und Kühlanwendungen sowie
kombinierte Heiz-/Kühlanwendungen
in Nah- und Fernwärmesystemen. Er kann
in Verbindung mit dem typenzugelassenen
Heiz-/Kühlenergierechner (z.B. Infocal 9)
verwendet werden, um einen kombinierten
Wärme-/Kälteenergiezähler zu bilden.
SonoSensor 30 ist nach MID in
Genauigkeitsklasse2 zugelassen.
Der Durchflusssensor kann sowohl im
Vorlauf als auch im Rücklauf montiert werden.

Eigenschaften

• Erhältlich mit einem Nennvolumenstrom
qp von 0,6, 1,0, 1,5, 2,5, 3,5, 6,0, 10,0, 15,0,
25,0, 40,0 und 60,0 m³/h

• Gehäuse mit Gewinde- (G¾" bis G2") oder
Flanschanschlüssen (DN20 bis DN100)

• MID-Zulassung für Ultraschall-Durchflusssensor
mit einem Dynamikbereich von 1:100 (qi:qp)
in Klasse2

• Optionaler Dynamikbereich 1:250 in Klasse 2
(ausgenommen Sensoren qp 0,6m3/h, 1,0m3/h
und 3,5m3/h)

• Temperaturbereich: 5–130°C

• Betriebsdruck PN16 oder PN25bar

• Durchflusssensor mit Schutzart IP65
und IP67 für Heiz-/Kühlanwendungen.

• Batterielebensdauer mindestens 12Jahre

• Geringer Druckverlust, schmutzunempfindlich

• Keine Ein- oder Austrittsbeschränkungen
bis DN50

• Kurzzeitige Überlasttemperatur
von bis zu 150°C

2.6.2Technische
Spezifikationen

Durchmesser DN40 DN50 DN65 DN80 DN100

Anschlusstyp G2 FL FL FL FL
Gesamtlänge, mm 300 270 300 300 360

Volumenstrom

Nennvolumenstrom, m3/h 10 15 25 40 60
Maximal, m3/h 20 30 50 80 120
Minimal, l/h 40 10 0 60 15 0 25 40 60
Startvolumenstrom, l/h 20 30 120 200 300
Druckverlust bei qp, mbar 18 0 120 200 180 18 0
Max. Betriebsdruck 25bar
Temperaturbereich

des Durchflusssensors
Kabellänge Durchflusssensor

zu Elektronikbox
Medium Wasserqualität mit pH-Wert 7 bis 9,5
Volumenmesszyklen Eine Sekunde

Netzspannung

Batterielebensdauer Mindestens 12Jahre
Zulassung EN1434 Klasse 2
Umweltklasse Klasse C
Umgebungsklasse E2 + M1
Schutzart 65 (IP67 für Heizung/Kühlung)
Umgebungstemperatur

beim Betrieb
Max. Umgebungsluftfeuchtigkeit <93% rel. Luft feuchtigkeit

3,6 VDC Lithium-Batterie (AA-Zelle)/Netz versorgung 24VAC/DC

Netzversorgung 230VAC (mit externem 230VAC zu 24VAC Transformator)

5bis 130°C (kurzzeitige Überlastung 150°C)

1,2m bis DN32

2,5m bis DN40 bis DN100

+5°C bis +55°C

AM394433983821de-000102 | 13© Danfoss | 2022.02

Informationsblatt NovoCon® S, M, L, XL und Durchflusssensor

2.7Querverweistabelle AB-QM– NovoCon®M– Durchflusssensor:

Vent il

Best.-Nr.

00 3Z177 0

00 3Z1771

003Z1773

00 3Z179 3

00 3Z1774

00 3Z179 4

00 3Z1775

00 3Z179 5

Bezeichnung

des Ventils

AB-Q M NovoCon

DN40 7,5m3/h

AB-Q M NovoCon

DN50 12,5m3/h

AB-Q M NovoCon

DN65 20,0m3/h

AB-Q M NovoCon

DN65 HF 25,0m3/h

AB-Q M NovoCon

DN80 28, 0m3/h

AB-Q M NovoCon

DN80 HF 4 0,0m3/h

AB-Q M NovoCon
DN100 38,0m3/h

AB-Q M NovoCon

DN100 HF 59,0m3/h

Ventilanschluss

Gewinde

Gewinde

Flansch

Flansch

Flansch

Flansch

Flansch

Flansch

Stellantrieb

Best.-Nr.

003Z8540

003Z8540

003Z8540

003Z8540

003Z8540

003Z8540

003Z8540

003Z8540

Bezeichnung

des Stellantriebs

NovoCon M

NovoCon M

NovoCon M

NovoCon M

NovoCon M

NovoCon M

NovoCon M

NovoCon M

Durchflussmesser

Best.-Nr.

187F3776

187F3776

187F3777

187F3778

187F3778

187F3779

187F3779

187F3780

Bezeichnung des

Durchflussmessers

SonoS30 DN 40

Qp 10,0m3/h

SonoS30 DN 40

Qp 10,0m3/h

SonoS30 DN5 0

Qp 15,0m3/h

SonoS30 DN 65

Qp 25,0m3/h

SonoS30 DN 65

Qp 25,0m3/h

SonoS30 DN 80

Qp 40,0m3/h

SonoS30 DN 80

Qp 40,0m3/h

SonoS30 DN100

Qp 60,0m3/h

Durchflussmesser

Anschluss

Gewinde /

Gewinde /

Flansch /

Flansch /

Flansch /

Flansch /

Flansch /

Flansch /

NovoCon

S-Kabel

Temperaturfühler
(PT1000) Best.-Nr.

Tauchhülse

Best.-Nr.

187F3 418 087G6054

187F3 418 087G6054

187F3419 087G6054

187F3419 087G6054

187F3419 087G6 055

187F3419 087G6 055

187F3419 087G6 055

187F3419

087G6 055

2.8Inbetriebnahme/
Verkabelung

Der NovoCon® M unterstützt den direkten Anschluss des Durchflusssensors an die NovoCon®­Eingänge. Der Durchflusssensor muss an die Klemmen T3 und GND angeschlossen werden.
Der NovoCon muss auf Digitalbetrieb eingestellt sein (MSV:9/32810=2). Sie müssen auch
den T3-Eingang (MSV:44/32821) für den Anschluss des Durchflusssensors auswählen.

Um den richtigen Wert für den Durchflusssensor zu erhalten, ist es sehr wichtig, den richtigen
Wert für Liter pro Impuls am NovoCon® einzustellen (AV:43/32864). In der Regel wird dies auf
dem Spezifikationsblatt des Durchflusssensors vermerkt. Wenn wir den Durchflusssensor zur
Energieberechnung verwenden möchten, müssen wir auch das Register MSV:12/32814* ändern.

T3

NovoCon® M

+24V
0V
A+
B­GND
T3

R ein R aus

T2
T1
GND
GND
AO
AI

SonoSensor 30

18
19

Klemme Nr. Beschreibung

19 Volumenimpuls Ausgang (+)
18 Masse (-)

Objekt/Register Einstell-/Anzeigewert Beschreibung

MSV:4 4/32824 3: Durchflusssensor T3-Eingang
AV:43/32864 0,04 (abhängig vom Durchflusssensor) Impulsvolumen (Liter/Impuls)
MS V:12/ 32814 3: EIN, Durchflusssensor an Rücklaufleitung Energiezählmethode*

* Energiezählmethode
MSV:12/32814
Zustand1: Aus
Der NovoCon® M berechnet keine Energie.
Zustand2: Ein, angezeigter Durchfluss
Der NovoCon® M berechnet die Energie basierend auf der Temperaturdifferenz zwischen T1 und T2
und anhand des angezeigten Durchflusses.
Zustand3: Ein, Durchflusssensor an Rücklaufleitung
Der NovoCon® M berechnet die Energie basierend auf der Temperaturdifferenz zwischen T1 und T2
und anhand des Durchflusses vom Durchflusssensor, der an der Rücklaufleitung installiert ist.
Zustand4: Ein, Durchflusssensor an Vorlaufleitung
Der NovoCon® M berechnet die Energie basierend auf der Temperaturdifferenz zwischen T1 und T2
und anhand des Durchflusses vom Durchflusssensor, der an der Vorlaufleitung installiert ist.

14 | AM394433983821de-000102 © Danfoss | 2022.02

Informationsblatt NovoCon® S, M, L, XL und Durchflusssensor

2.9BACnet und Modbus

2.9.1Modbus-Register
Konfiguration

Modbus-

Register

Konfiguration #2

Modbus-

Register

32820* *

32824**

** Nur für Novo Con M, L/XL

0x802 E

32814

0x8033

32819

0x8034

0x8035

32821

0x8036

32822

0x8 037

32823

0x8038

0x8060

32864

Lesen/

Schreiben

Schreiben

Modbus­Funktion

L/S 3,4 und 6 WOR D

Lesen/

Modbus­Funktion

L/S 3,4 und 6 WORD

L/S 3,4 und 6 WORD

L/S 3, 4 und 6 WORD AI-Eingang

L/S 3, 4 und 6 WORD T1-Eingang

L/S 3, 4 und 6 WORD T2-Eingang

L/S 3, 4 und 6 WORD T3-Eingang

L/S

3, 4

und 16

Modbus-

Datentyp

Energiezählmethode

Modbus-

Datentyp

Objekt-/
Parametername

T1, T2
Temperaturfühlertyp

T3
Temperaturfühlertyp

FLOAT Impulsvolumen

Objekt-/

Parametername

Beschreibung

1: Aus
2: Ein, ange zeigter Durchf luss
3: Ein, D urchflusssens or

an Rücklaufleitung

4: Ein, D urchflusssen sor

an Vorlaufleitung

Beschreibung

Wählen Sie d en Typ
des für T1 un d T2
angeschlossenen
Temperaturfühlers aus.

Wählen Sie d en Typ des
für T3 ang eschlossenen
Temperaturfühlers aus.

Verschiedene Optionen für
Analogeingangsklemme

Verschiedene Optionen
für T 1-Klemm e

Verschiedene Optionen
für T2-K lemme

Verschiedene Optionen
für T3- Klemme

Impulsvolumen
des angeschlossenen
Durchfluss-sensors

Standardzustand

1: Au s

Standardzustand

3: PT1000 N/A

3: PT1000 N/A

2: Analog er

Eingang

2: Vorlauftemp. N/A

3: Rücklauftemp. N /A

2: Regelungstemp. N/A

0,4l/p

Beschreibung der Verwendung

Zustand1: Aus

Der NovoC on® berechnet kein e Energie.
Zustand2: Ein, angezeig ter Durchfluss
Der NovoCon® berechnet die Energie basierend
auf der Temperaturdifferenz zwischen T1 und T2
und anhand des angezeigten Durchflusses.
Zustand3: Ein, Durchflusssensor an Rücklaufleitung
Der NovoCon® berechnet die Energie basierend
auf der Temperaturdifferenz zwischen T1 und T2
und anhan d des Durchfluss es vom Durchflus ssensor,
der an der Rü cklaufleit ung installier t ist.
Zustand4: Ein, Durchflusssensor an Vorlaufleitung
Der NovoCon® berechnet die Energie basierend
auf der Temperaturdifferenz zwischen T1 und T2
und anhan d des Durchfluss es vom Durchflus ssensor,
der an der Vorlaufleitung installiert ist.

Einheit Beschreibung der Verwendung

Lit er/

Impuls

Temperaturfühlertyp
auswählen:
1: NTC10k Typ2

Temperaturfühlertyp
auswählen:
1: NTC10k Typ2
2: NTC10k Typ3

1: Deaktiviert

N/A

2: Analogeingang (Spannung/Strom)
3: Durchflusssensor

1: Deaktiviert
2: Vorlauftemperatur

1: Deaktiviert
2: Vorlauftemperatur

1: Deaktiviert
2: Regelungstemperaturfühler

Passt sich automatisch an das ausgewählte AB-QM­Ventil an, kann aber manuell überschrieben werden.
Wenn auf 0 ein gestellt, zähl t der NovoCon nur
die Impulse und führt keine Durchflussmessungen
basierend auf empfangenen Impulsen durch.
Damit könn en z.B. Wasserzä hler oder Energi ezähler
angeschlossen werden.

2: NTC10k Typ3
3: PT1000

3: PT1000
4: PT500
5: PT100

3: Rücklauftemperatur
4: Durchflusssensor

3: Rücklauftemperatur
4: Durchflusssensor

3: Durchflusssensor Ja

Persistent

Ja/Nein

Ja

Persistent

Ja/Nein

Ja

Ja

Ja

Ja

Ja

Ja

Betrieb

Modbus-

Register

0x8 210

33296

0x 8212

33298

Lesen/

Schreiben

Modbus­Funktion

L 3, 4 FLOAT Volumenzähler

L 3, 4 FLOAT Impulszähler

Alarme und Warnungen

Modbus-

Register

0x8300

33536

Lesen/

Schreiben

Modbus­Funktion

L 3, 4 FLOAT

Modbus-

Datentyp

Modbus-

Datentyp

Objekt-/
Parametername

Objekt-/Parametername Beschreibung Standardzustand Beschreibung der Verwendung

Warnung: Durchfluss
nicht erwartungsgemäß

Warnung: Kein Durchfluss erkannt

Beschreibung

Gesamtes akkumuliertes
Wasservolumen

Gesamte akkumulierte
Anzahl der Impulse

Warnung für geringeren oder höheren
Durchf luss als erwar tet

Durchflusssensor erkennt keinen Durchfluss,
durch den Durchflusssensor

Standardzustand

0 L

0 Impuls

Einheit Beschreibung der Verwendung

Gesamtes akkumuliertes Wasservolumen, das durch
das Ventil strömt, kombiniert aus Heizung und Kühlung

Gesamte a kkumulierte A nzahl der vom
Durchflusssensor empfangenen Impulse

0: AUS Bit 25: 0: AUS; 1: EIN Nein

0: AUS Bit 26: 0: AUS; 1: EIN Nein

Persistent

Ja/Nein

Ja

Ja

Persistent

Ja/Nein

AM394433983821de-000102 | 15© Danfoss | 2022.02

Informationsblatt NovoCon® S, M, L, XL und Durchflusssensor

2.9.2 BACnet-Objekte– Mehrstufiger Wert

Identifier

MS V:12 Energiezählmethode L/S

MS V:14**

MS V:15**

MS V:41 AI-Eingang L /S

MSV:42 T1-Eingang L/S

MSV:43 T2-Eingang L/S

MSV:44* * T3-Eingang L/S

Objekt-/

Parametername

T1, T2
Temperaturfühlertyp

T3 Temperat ur­Fühlertyp

** Nur für Novo Con M, L/XL

Lesen/

Schreiben

L/S

L/S

Zustandstext Standardzustand Beschreibung

Zustand1: Aus

Der NovoC on® berechnet kein e Energie.

1: Aus
2: Ein, a ngezeigter

Durchfluss

3: Ein, D urchflusssens or

an Rücklaufleitung

4: Ein, D urchflusssen sor

an Vorlaufleitung

Temperaturfühlertyp
auswählen:
1: NTC10k Typ2
2: NTC10k Typ3
3: PT1000
4: PT500
5: PT100

Temperaturfühlertyp
auswählen:
1: NTC10k Typ2
2: NTC10k Typ3
3: PT1000
4: PT500
5: PT100

1: Deaktiviert
2: Analogeingang

(Spannung/Strom)

3: Durchflusssensor

(Impulszähler)

1: Deaktiviert
2: Vorlauftemperatur
3: Rücklauftemperatur
4: Durchflusssensor

1: Deaktiviert
2: Vorlauftemperatur
3: Rücklauftemperatur
4: Durchflusssensor

1: Deaktiviert
2: Regelungstemperatur
3: Durchflusssensor

1: Au s

3: PT1000 Wählen Sie den Typ des f ür T1 und T2 angeschl ossenen Temperatu rfühlers aus . Ja

3: PT1000 Wählen Sie den Typ des f ür T3 angeschlos senen Temperatur fühlers aus. Ja

2: Analog er

Eingang

2: Vorlauftemp.

3: Rücklauftemp.

2: Regelungstemp.

Zustand2: Ein, angezeig ter Durchfluss
Der NovoCon® berechnet die Energie basierend auf der Temperaturdifferenz zwischen T1
und T2 und a nhand des angeze igten Durchflu sses.
Zustand3: Ein, Durchflusssensor an Rücklaufleitung
Der NovoCon® berechnet die Energie basierend auf der Temperaturdifferenz zwischen T1
und T2 und a nhand des Durchf lusses vom Durchf lusssensor, der an d er Rücklaufl eitung
installiert ist.
Zustand4: Ein, Durchflusssensor an Vorlaufleitung
Der NovoCon® berechnet die Energie basierend auf der Temperaturdifferenz zwischen
T1 und T2 und a nhand des Durchf lusses vom Durchf lusssensor, der an d er Vorlaufleit ung
installiert ist.

Verschiedene Optionen für Analogeingangsklemme. Ja

Verschiedene Optionen für T1-Klemme
Wenn MSV:24 od er MSV:25 oder MSV:26 au f Wert 3 eingeste llt ist,
gilt der Wer t für den Wider stand und nicht fü r die Temperatur.

Verschiedene Optionen für T2-Klemme
Wenn MSV:24 od er MSV:25 oder MSV:26 au f Wert 3 eingeste llt ist,
gilt der Wer t für den Wider stand und nicht fü r die Temperatur.

Verschiedene Optionen für T3-Klemme
Wenn MSV:24 od er MSV:25 oder MSV:26 au f Wert 3 eingeste llt ist,
gilt der Wer t für den Wider stand und nicht fü r die Temperatur.

Persistent

Ja/Nein

Ja

Ja

Ja

Ja

BACnet-Objekte– Analogwert

Identifier

AV:27

Identifier

AV:43 Impulsvolumen

AV:4 4 Volumenzähler m

AV:45 Impulszähler Impuls L 0 N/A 0

Objekt-/

Parametername

Zählung

Alarmübersicht

Objekt-/

Parametername

Einheit

Einheiten

Einheit

Impuls

Keine

Lit er/

(l/p)

3

Lesen/

Schreiben

Lesen/

Schreiben

Min. Max.

L N/A N /A 0 N/A

Min. Max.

L/S 0 N/A 0

L 0 N /A 0

Standardzustand

Standardzustand

Auflösung Beschreibung

Numerische Übersicht über erkannte anstehende Fehler.
Kodierung für AV:27 (Zählung Alarmübersicht):
Wenn BV:10 aktiv ist , beträgt AV:27 1,0.
Wenn BV:11 aktiv ist, be trägt AV:27 2,0.
Wenn BV:12 aktiv ist, b eträgt AV:27 4,0.
Wenn BV:13 aktiv ist, b eträgt AV:27 8,0.
Wenn BV:14 aktiv ist, b eträgt AV:27 16,0.
Wenn BV:15 aktiv ist, b eträgt AV:27 32,0.
Wenn BV:16 aktiv ist , beträgt AV:27 64,0.
Wenn BV:17 aktiv ist, b eträgt AV:27 128,0.
Wenn BV:18 aktiv ist , beträgt AV:27 256,0.
Wenn BV:19 aktiv ist, b eträgt AV:27 512,0.
Wenn BV:20 ak tiv ist, beträg t AV:27 1.024,0.
Wenn BV:21 akti v ist, beträgt AV:27 2.0 48,0.
Wenn BV:22 ak tiv ist, beträg t AV:27 4.09 6,0.
Wenn BV:23 ak tiv ist, beträg t AV:27 8.192,0.
Wenn BV:24 akt iv ist, beträgt AV:27 16. 384,0.
Wenn BV:25 ak tiv ist, beträg t AV:27 32.768,0 .
Wenn BV:26 akt iv ist, beträgt AV:27 65. 536,0.
Wenn z.B. BV:11 und BV:12 aktiv sind, be trägt AV:27 6,0.
Dieses O bjekt wird durch COV un terstützt

Beschreibung Information

Passt sich automatisch an das ausgewählte AB-QM-Ventil

Impulsvolumen des
angeschlossenen
Durchflusssensors

Gesamtes akkumuliertes
Wasservolumen

Gesamte akkumulierte
Anzahl der Impulse

an, kann aber manuell überschrieben werden. Wenn auf
0 einges tellt, zählt der N ovoCon nur die Impul se und führt
keine Durchflussmessungen basierend auf empfangenen
Impulse n durch. Damit könne n z.B. Wasserzäh ler oder
Energiezähler angeschlossen werden.

Gesamtes akkumuliertes Wasservolumen, das durch
das Ventil strömt, kombiniert aus Heizung und Kühlung.

Gesamte a kkumulierte A nzahl der vom Dur chflusssenso r
empfangenen Impulse.

BACnet-Objekte– Binärwert

Lesen/

Identifier Objekt-/Parametername

BV:25 Warnung: Durchfluss nicht erwartungsgemäß L EIN AUS N/A Warnung für geringeren oder höheren Durchfluss als erwartet Nein
BV:26 Warnung: Kein Durchfluss erkannt L EIN AUS N/A Kein Durchfluss mit Durchflusssensor erkannt Nein

Schreiben

Aktiv er

Tex t (1)

Inaktiver

Text (0)

Standardzustand Beschreibung

Persistent

Ja/Nein

Nein

Persistent

Ja/Nein

Ja

Ja

Ja

Persistent

Ja/Nein

16 | AM394433983821de-000102 © Danfoss | 2022.02

Informationsblatt NovoCon® S, M, L, XL und Durchflusssensor

3. NovoCon® L/XL

3.1. Beschreibung

Mit dem neuesten Firmware-Update für den
NovoCon®L/XL kann der Durchflusssensor
an den NovoCon®-Stellantrieb angeschlossen
werden, um eine präzise Durchflussmessung
zu ermöglichen. Der Stellantrieb NovoCon®L
kann für Lösungen mit den Nennweiten
DN125 bis DN150 eingesetzt werden.

Der Stellantrieb NovoCon®XL kann für
Lösungen mit den Nennweiten DN200
bis DN250 eingesetzt werden.

NovoCon® XLNovoCon® L

3.2Bestellung

DN125–DN250

AB-QM Flanschausführung

Abbildung DN

Temperaturfühler

Typ

Tauchfühler mit Kabel Pt 1000/Ø
5,2mm/3,0m, Paar, MID

V

Nenn

(l/h)

125 90.000

125 HF 110.000 003Z0 715

150 145.000 003Z0706

150 HF 190.000 003Z 0716

200 200.000 003Z0707

200 HF 270.000 003Z0717

250 300.000 003Z0708

250 HF 370.000 003Z 0718

Flansch

Anschluss

(E N 1092-1)

PN16

Bestellnummer

003Z0705

Zubehör

Bestellnummer

187F3419

Bezeichnung Bestellnummer

Messing-Tauchhülsen, 85mm,
Ø 5,2Paar, MID. Für Rohre DN80–125

Messing-Tauchhülsen, 120mm,
Ø 5,2Paar, MID. Für Rohre DN150–200

Edelstahl-Tauchhülsen, 155mm,
Ø 5,2Paar, MID. Für Rohr weite DN250

087G6 055

087G6 056

087G6 059

AM394433983821de-000102 | 17© Danfoss | 2022.02

Informationsblatt NovoCon® S, M, L, XL und Durchflusssensor

3.3 Technische Daten

1)

Die Werkseinste llung des Ventils

erfolgt im Nenneinstellbereich.

2)

Ungeachtet der Eins tellung

kann das Ventil den Du rchfluss
unter 1% des eing estellten
Durchflusses modulieren.

3)

Bei einer Einstell ung über

100% ist der erfo rderliche
Mindestdifferenzdruck höher
(siehe Werte in Kla mmern).

4)

Wird das AB-QM mi t einem

Differe nzdruck über 400kPa
verwende t, wenden Sie sich
an das Danfoss D esign Center,
um eine ordnungsgemäße
Konstruktion zu garantieren.

5)

Bei Mindestdifferenzdruck

erzielt das Venti l mindestens
90% des Nennd urchflusses.
Eine Leistungserklärung
ist auf Anfrage erhältlich.

Pc– Teil des Druckregl ers
Cv– Teil des Regelventils

Nennweite DN 125 125 HF 15 0 15 0 HF 200 200 HF 250 250 HF

Durchflussbereich

Einstellbereich

Differenzdruck

2)

3), 4), 5)

Q
V

∆p
∆p

nom

max

(100%)

3)

min

max

1)

90,000 110,000 145,000 190,000 200,000 270,000 300,000 370,000

l/h

100,000 120,000 160,000 209,000 220,000 300,000 330,000 407,000

% 4 0–100

40 (60) 60 (80) 40 (60) 60 (80) 45 (65) 60 (80) 45 (65) 60 (80)

kPa

600 600

600

600 600 600 600 600

Druckstufe PN 16
Regelbereich 1:1000
Regelventil-Charakteristik Linear (kann über Stellantrieb auf gleichprozentige Charakteristik umgestellt werden)
Leckrate mit empfohlenen Stellantrieben Max. 0,01% von V

Nenn

Wasser und Wassergemische für geschlossene Heiz-/Kühlsysteme gemäß

Fördermedium

Anlagent ypI nach DINEN14868. Bei Verwendung in einer Anlage TypII nach

DINEN14868 sind geeignete Schutzmaßnahmen zu treffen. Die Anforderungen

von VDI2035, Teile1 + 2 müssen beachtet werden.
Medientemperatur
Lager- und Transporttemperatur -40–70

°C

-10 –+120

Hub mm 30

Anschluss

Flansch PN16
Stellantrieb Danfoss-Standard

Medienberührte Werkstoffe

Ventilgehäuse Gusseisen EN-GJL-250 (GG 25)
Membranen/Balg W.- Nr. 1.4571 EPDM
O-Ringe EPDM
Federn W.-Nr. 1. 4401 W. -Nr. 1.4310
Kegel (Pc) W.-Nr. 1.4404NC W.-Nr. 1. 4021
Sitz (Pc) W.-Nr. 1. 4027
Kegel (Regelventil) W.-Nr. 1.4404NC W.-N r. 1.4021
Sitz (Cv) W. -Nr. 1.4027
Schraube W.- Nr. 1 .1181
Flachdichtung Graphitdichtung Kein Asbest

3.4 I/O-Anschlüsse
am NovoCon® L, XL

Der Durchflusssensor kann an jeden Eingang des NovoCon® L/XL angeschlossen werden.
Danfoss empfiehlt die Verwendung des T3-Eingangs, damit der NovoCon® weiterhin über
AI geregelt werden kann und Energiefunktionen erhalten bleiben.

Temperaturfühler 1

ANALOGER
AUSGANG

24VAC/DC

GND ist für alle Signale gleich

Temperaturfühler 2Temperaturfühler 3

ANALOGER
EINGANG

18 | AM394433983821de-000102 © Danfoss | 2022.02

Informationsblatt NovoCon® S, M, L, XL und Durchflusssensor

3.5Eingetauchter Sensor

3.6 SONO3500CT

3.6.1 Beschreibung

Temperaturfühler Installation Ty p

Tauchhülsen Typ Messing Edelstahl

Der SONO3500CT ist ein Ultraschall­Durchflusssensor, speziell konzipiert für Heiz­und Kühlanwendungen sowie kombinierte
Heiz-/Kühlanwendungen in Nah- und
Fernwärmesystemen. In Kombination
mit INFOCAL9 dient er als Energiezähler
für Wärme- und Kälteanwendungen.

Durchmesser

D (mm)

Eingetaucht

(direkt) oder

in Tauchhülse

(indirekt)

Fühler

-durchmesser

Länge

Pt 1000 Ø 5,2 45

(mm) Ø 5,2 Ø 5,2

L1 (mm ) 93 128 16 8

L (mm) 85 120 155

Der SONO3500CT ist nach MID-Klasse2
zugelassen. Der zugelassene Durchflusssensor
besteht aus einem Durchfluss-Sensorrohr,
vier Messumformern mit Kabeln und einem
Transmitter mit LCD-Display.

Eigenschaften

• 2-Wege-Ultraschall-Durchflusssensor für
sichere Messungen mit optimaler Genauigkeit

• Galvanisch getrennter Digitalausgang
für einen einfachen Anschluss an das
Energiezähler-Rechenwerk INFOCAL9

• 115-/230-V-Spannungsversorgung,
einschließlich Reservebatterie für
Stromausfälle (standardmäßig)

• Batteriebetriebene Ausführung optional

(bis zu 6Jahre Lebensdauer)

• Schnelle Messfrequenz: 15 Hz/0,5Hz
(230VAC/Batterie)

• Kompakte (Standard) oder getrennte
Montage (Option)

• Kein Druckabfall

• Langzeitstabilität

• Übersichtliches Display, mit nur einer Taste
zu bedienen

Länge

L (mm)

AM394433983821de-000102 | 19© Danfoss | 2022.02

Informationsblatt NovoCon® S, M, L, XL und Durchflusssensor

3.6.2Technische Spezifikationen

Durchmesser Nominal DN(mm) 100 12 5 150 2 250 300 35 40 500 60 7 800 900 1000 12 00

Nominal qp (m3/h) 120 200 300 500 800 11 20 1500 190 0 2950 4300 5800 76 00 10000 10000 10000
Max. zul.

Volumenstrom-bereiche

Betriebsdurchfluss

Maximum q
Minimum qi (m3/h) 1,2 2 3 5 8 11,2 15 19 29,5 43 58 76 100 10 0 200

Abschaltung m3/h 0,3 0,5 0 ,75 1,2 5 2 2,8 3,75 4,75 7,37 5 10,75 14,5 19 25 30 45
Betriebsdruck Maximum PN(bar) 16/40 16 /25/40 16/ 25 16
Dynamikbereich qi:q
Impulsausgangswert l/p 2,5 2,5 2,5 10 10 10 10 50 50 10 0 100 100 100 100 10 0
Pulsweite ms 5
Durchflussgeschwindigkeit m/s 0,02–9
Messfrequenz Hz 15 Hz (Spannungsversorgung– standardmäßig)/0,5 Hz (Batterieversorgung)

Spannungsversorgung

Medium Heizungswasser, gemäß VDI2035 (pH-Wert 8,2–10,5 ), VdTÜV 1466 und AGFW FW 510

Medien-/
Oberflächentemperatur

Kompakte Ausführung

Standard

Getrennte Ausführung °C 5–200

Umweltklasse MID-Klasse E2 + M1

Wesentliche Merkmale

Lagertemperatur °C -40–+85

Schutzart IP67 gemäß DIN EN 60529 und DIN 40050 (NEMA 4X/6)

Umgebungstemperatur
Rohrmaterial Kohlenstoffstahl EN1.0345/P235 GH, hellgrau lackiert

Kabellänge getrennte Ausführung 5m/10m/20m/max. 30m zwischen Transmitter und Durchf lusssensor

qs (m3/h) 180 280 420 700 1120 1560 210 2660 4130 6020 8120 106 40 14000  

(m3/h) 189 294 4 41 735 1176 1638 2205 2793 4336,5 6321 8526 1117 2 14700 14700 1470 0

max

p

Netzversorgung

(Standard)

Batterieversorgung

115/230 VAC, einschließlich einzelner 3,6-V-Reservebatterie

Ausführung mit 3,6-V-Batterie, einschl. Dual-Akku

1:100 1:50

°C 5 –120

°C -10–55

3.7Querverweistabelle AB-QM– NovoCon®M– Durchflusssensor:

Vent il

Best.-Nr.

003Z0705

003 Z0715

003Z0706

003 Z0716

003Z0707

00 3Z0717

003Z0708

003 Z0718

Bezeichnung

des Ventils

AB-Q M DN125

90,0m3/h

AB-Q M DN125
HF 110,0m3/h

AB-Q M DN150

150,0m3/h

AB-Q M DN150
HF 190,0m3/h

AB-Q M DN200

220,0m3/h

AB-Q M DN200

HF 285,0m3/h

AB-Q M DN250

300,0m3/h

AB-Q M DN250

HF 370,0m3/h

Ventilanschluss

Flansch 0 03Z8560 Nov oCon L 187F3530

Flansch 0 03Z8560 Nov oCon L 187F3530

Flansch 0 03Z8560 Nov oCon L 187F3531

Flansch 0 03Z8560 Nov oCon L 187F3531

Flansch 0 03Z8563 NovoCon XL 187F3531

Flansch 0 03Z8563 NovoCon XL 187F3532

Flansch 0 03Z8563 NovoCon XL 187F3532

Flansch 0 03Z8563 NovoCon XL 187F3532

Stellantrieb

Best.-Nr.

Bezeichnung des

Stellantriebs

Durchflussmesser

Best.-Nr.

Bezeichnung des

Durchflussmessers

SONO 3500C T DN100

Qp 60,0m3/h

SONO 3500C T DN100

Qp 60,0m3/h

SONO 3500C T DN125

Qp 100,0m3/h

SONO 3500C T DN125

Qp 100,0m3/h

SONO 3500C T DN125

Qp 100,0m3/h

SONO 3500C T DN150

Qp 150,0m3/h

SONO 3500C T DN150

Qp 150,0m3/h

SONO 3500C T DN150

Qp 150,0m3/h

Durchflussmesser-

anschluss

Flansch / 187F3419 08 7G6055

Flansch / 187F3419 08 7G6055

Flansch / 187F3419 08 7G6056

Flansch / 187F3419 08 7G6056

Flansch / 187F3419 08 7G6056

Flansch / 187F3419 08 7G6056

Flansch / 187F3419 08 7G6059

Flansch / 187F3419 08 7G6059

NovoCon

S-Kabel

Temperaturfühler
(PT1000) Best.-Nr.

Tauchhülse

Best.-Nr.

20 | AM394433983821de-000102 © Danfoss | 2022.02

Informationsblatt NovoCon® S, M, L, XL und Durchflusssensor

3.8Inbetriebnahme/
Verkabelung

Der NovoCon® L/XL unterstützt den direkten Anschluss des Durchflusssensors an die NovoCon®­Eingänge. Der Durchflusssensor muss an die Klemmen T3 und GND angeschlossen werden.
Der NovoCon muss auf Digitalbetrieb eingestellt sein (MSV:9/32810=2). Sie müssen auch
den T3-Eingang (MSV:44/32821) für den Anschluss des Durchflusssensors auswählen.

Um den richtigen Wert für den Durchflusssensor zu erhalten, ist es sehr wichtig, den richtigen
Wert für Liter pro Impuls am NovoCon® einzustellen (AV:43/32864). In der Regel wird dies auf
dem Spezifikationsblatt des Durchflusssensors vermerkt. Wenn wir den Durchflusssensor zur
Energieberechnung verwenden möchten, müssen wir auch das Register MSV:12/32814* ändern.

T3

GND ist für alle Signale gleich

Objekt/Register Einstell-/Anzeigewert Beschreibung

MSV:4 4/32824 3: Durchflusssensor T3-Eingang
AV:43/32864 0,04 (abhängig vom Durchflusssensor) Impulsvolumen (Liter/Impuls)
MS V:12/ 32814 3: EIN, Durchflusssensor an Rücklaufleitung Energiezählmethode*

NovoCon L/XL

SONO3500CT

56
57

Klemme Nr. Beschreibung
56 Volumenimpuls Ausgang (+)
57 Masse (-)

* Energiezählmethode
MSV:12/32814
Zustand1: Aus
Der NovoCon® L/XL berechnet keine Energie.
Zustand2: Ein, angezeigter Durchfluss
Der NovoCon® L/XL berechnet die Energie basierend auf der Temperaturdifferenz zwischen T1 und T2
und anhand des angezeigten Durchflusses.
Zustand3: Ein, Durchflusssensor an Rücklaufleitung
Der NovoCon® L/XL berechnet die Energie basierend auf der Temperaturdifferenz zwischen T1 und T2
und anhand des Durchflusses vom Durchflusssensor, der an der Rücklaufleitung installiert ist.
Zustand4: Ein, Durchflusssensor an Vorlaufleitung
Der NovoCon® L/XL berechnet die Energie basierend auf der Temperaturdifferenz zwischen T1 und T2
und anhand des Durchflusses vom Durchflusssensor, der an der Vorlaufleitung installiert ist.

AM394433983821de-000102 | 21© Danfoss | 2022.02

Informationsblatt NovoCon® S, M, L, XL und Durchflusssensor

3.9BACnet und Modbus

3.9.1Modbus-Register
Konfiguration

Modbus­Register

0x802 E

32814

Konfiguration #2

Modbus­Register

0x8033

32819

0x8034

32820* *

0x8035

32821

0x8036

32822

0x8 037

32823

0x8038

32824**

0x8060

32864

* Nicht geeig net für SONO 3500CT!
** Nur für Novo Con M, L/XL

Lesen/

Schreiben

Schreiben

Modbus­Funktion

L/S 3,4 und 6 WORD Energiezählmethode

Lesen/

Modbus­Funktion

L/S 3,4 und 6 WORD

L/S 3,4 und 6 WORD

L/S 3, 4 und 6 WORD AI-Eingang

L/S 3, 4 und 6 WORD T1-Eingang

L/S 3, 4 und 6 WORD T2-Eingang

L/S 3, 4 und 6 WORD T3-Eingang

L/S

3, 4

und 16

Modbus-

Datentyp

Modbus-

Datentyp

FLOAT Impulsvolumen

Objekt-/

Parametername

Objekt-/
Parametername

T1, T2
Temperaturfühlertyp

T3
Temperaturfühlertyp

Beschreibung Standardzustand Beschreibung der Verwendung

1: Aus
2: Ein, ange zeigter Durchf luss
3: Ein, D urchflusssens or

an Rücklaufleitung

4: Ein, D urchflusssen sor

an Vorlaufleitung

Beschreibung Standardzustand Einheit Beschreibung der Verwendung

Wählen Sie d en Typ des für
T1 und T2 ang eschlossenen
Temperaturfühlers aus.

Wählen Sie d en Typ des
für T3 ang eschlossenen
Temperaturfühlers aus.

Verschiedene Optionen
für Analogeingangsklemme

Verschiedene Optionen
für T 1-Klemm e

Verschiedene Optionen
für T2-K lemme

Verschiedene Optionen
für T3- Klemme

Impulsvolumen des
angeschlossenen
Durchflusssensors

1: Au s

3: PT1000 N/A

3: PT1000 N/A

2: Analog er

Eingang

2: Vorlauftemp. N/A

3: Rücklauftemp. N/A

2: Regelungstemp. N/A

0,4l/p

Zustand1: Aus
Der NovoC on® berechnet kein e Energie.
Zustand2: Ein, angezeig ter Durchfluss
Der NovoCon® berechnet die Energie basierend
auf der Temperaturdifferenz zwischen T1 und T2
und anhand des angezeigten Durchflusses.
Zustand3: Ein, Durchflusssensor an Rücklaufleitung
Der NovoCon® berechnet die Energie basierend
auf der Temperaturdifferenz zwischen T1 und T2
und anhan d des Durchfluss es vom Durchflus ssensor,
der an der Rü cklaufleit ung installier t ist.
Zustand4: Ein, Durchflusssensor an Vorlaufleitung
Der NovoCon® berechnet die Energie basierend
auf der Temperaturdifferenz zwischen T1 und T2
und anhan d des Durchfluss es vom Durchflus ssensor,
der an der Vorlaufleitung installiert ist.

Temperaturfühlertyp
auswählen:
1: NTC10k Typ2

Temperaturfühlertyp
auswählen:
1: NTC10k Typ2
2: NTC10k Typ3

1: Deaktiviert

N/A

2: Analogeingang (Spannung/Strom)
3: Durchflusssensor*

1: Deaktiviert
2: Vorlauftemperatur

1: Deaktiviert
2: Vorlauftemperatur

1: Deaktiviert
2: Regelungs-

temperaturfühler

Passt sich automatisch an das ausgewählte
AB-Q M-Ventil an, kann ab er manuell
überschrieben werden. Wenn auf 0 eingestellt,

Lit er/

zählt de r NovoCon nur die Imp ulse und
führt keine Durchflussmessungen basier end

Impuls

auf empfangenen Impulsen durch. Damit
können z.B. Wasserzähler oder Energiezähler
angeschlossen werden.

2: NTC10k Typ3
3: PT1000

3: PT1000
4: PT500
5: PT100

3: Rücklauftemperatur
4: Durchflusssensor

3: Rücklauftemperatur
4: Durchflusssensor

3: Durchflusssensor Ja

Persistent

Ja/Nein

Ja

Persistent

Ja/Nein

Ja

Ja

Ja

Ja

Ja

Ja

Betrieb

Modbus­Register

0x8 210

33296

0x 8212

33298

Lesen/

Schreiben

Modbus­Funktion

L 3, 4 FLOAT Volumenzähler

L 3, 4 FLOAT Impulszähler

Modbus­Datentyp

Objekt-/
Parametername

Beschreibung

Gesamtes akkumuliertes
Wasservolumen

Gesamte akkumulierte
Anzahl der Impulse

Standardzustand

0 L

0 Impuls

Einheit Beschreibung der Verwendung

Gesamtes akkumuliertes Wasservolumen,
das durch da s Ventil s trömt, kombinie rt
aus Heizung und Kühlung

Gesamte a kkumulierte A nzahl der vom
Durchflusssensor empfangenen Impulse

Persistent

Ja/Nein

Ja

Ja

Alarme und Warnungen

Modbus­Register

0x8300

33536

Lesen/

Schreiben

Modbus­Funktion

L 3, 4 FLOAT

Modbus-

Datentyp

Objekt-/Parametername Beschreibung Standardzustand

Warnung: Durchfluss nicht erwartungsgemäß

Warnung: Kein Durchfluss erkannt

Warnung für geringeren oder
höheren Durchfluss als erwartet

Durchflusssensor erkennt keinen
Durchfluss, durch den Durchflusssensor

0: AUS Bi t 25: 0: AUS; 1: EIN Nein

0: AUS Bit 26 : 0: AUS; 1: EIN Nein

Beschreibung
der Verwendung

Persistent

Ja/Nein

22 | AM394433983821de-000102 © Danfoss | 2022.02

Informationsblatt NovoCon® S, M, L, XL und Durchflusssensor

3.9.2 BACnet-Objekte– Mehrstufiger Wert

Identifier

MS V:12 Energiezählmethode L/S

MS V:14**

MS V:15**

MS V:41 AI-Eingang L/S

MSV:42 T1-Eingang L/S

MSV:43 T2-Eingang L/S

MSV:44* * T3-Eingang L/S

* Nicht geeig net für SONO 3500CT!
** Nur für Novo Con M, L/XL

Objekt-/

Parametername

T1, T2

Temperaturfühlertyp

T3 Temperat ur-

Fühlertyp

Lesen/

Schreiben

L/S

L/S

Zustandstext Standardzustand Beschreibung

Zustand1: Aus
NovoCon® be rechnet keine En ergie.

1: Aus
2: Ein, a ngezeigter

Durchfluss

3: Ein, D urchflusssens or

an Rücklaufleitung

4: E in, D urchflusssen sor

an Vorlaufleitung

Temperaturfühlertyp
auswählen:
1: NTC10k Typ2
2: NTC10k Typ3
3: PT1000
4: PT500
5: PT100

Temperaturfühlertyp
auswählen:
1: NTC10k Typ2
2: NTC10k Typ3
3: PT1000
4: PT500
5: PT100

1: Deaktiviert
2: Analogeingang

(Spannung/Strom)

3: Durchflusssensor*
1: Deaktiviert

2: Vorlauftemperatur
3: Rücklauftemperatur
4: Durchflusssensor

1: Deaktiviert
2: Vorlauftemperatur
3: Rücklauftemperatur
4: Durchflusssensor

1: Deaktiviert
2: Regelungstemperatur
3: Durchflusssensor

1: Au s

3: PT1000 Wählen Sie de n Typ des fü r T1 und T2 angeschl ossenen Temperatur fühlers aus. Ja

3: PT1000 Wählen Sie de n Typ des fü r T3 angeschloss enen Temperaturf ühlers aus. Ja

2: Analog er

Eingang

2: Vorlauftemp.

3: Rücklauftemp.

2: Regelungstemp.

Zustand2: E in, angezeigte r Durchfluss
Der NovoCon® berechnet die Energie basierend auf der Temperaturdifferenz zwischen T1
und T2 und a nhand des angeze igten Durchflu sses.
Zustand3: E in, Durchflusss ensor an Rücklau fleitung
Der NovoCon® berechnet die Energie basierend auf der Temperaturdifferenz zwischen T1
und T2 und a nhand des Durchf lusses vom Durchf lusssensor, der an d er Rücklaufl eitung
installiert ist.
Zustand4 : Ein, Durchfluss sensor an Vorlauf leitung
Der NovoCon® berechnet die Energie basierend auf der Temperaturdifferenz zwischen
T1 und T2 und a nhand des Durchf lusses vom Durchf lusssensor, der an d er Vorlaufleit ung
installiert ist.

Verschiedene Optionen für Analogeingangsklemme. Ja

Verschiedene Optionen für T1-Klemme
Wenn MSV:24 od er MSV:25 oder MSV:26 au f Wert 3 eingeste llt ist,
gilt der Wer t für den Wider stand und nicht fü r die Temperatur.

Verschiedene Optionen für T2-Klemme
Wenn MSV:24 od er MSV:25 oder MSV:26 au f Wert 3 eingeste llt ist,
gilt der Wer t für den Wider stand und nicht fü r die Temperatur.

Verschiedene Optionen für T3-Klemme
Wenn MSV:24 od er MSV:25 oder MSV:26 au f Wert 3 eingeste llt ist,
gilt der Wer t für den Wider stand und nicht fü r die Temperatur.

Persistent

Ja/Nein

Ja

Ja

Ja

Ja

BACnet-Objekte– Analogwert

Identifier

AV:27

Identifier

AV:43 Impulsvolumen

AV:4 4 Volumenzähler m

AV:45 Impulszähler Impuls L 0 N /A 0

Objekt-/

Parametername

Zählung

Alarmübersicht

Objekt-/

Parametername

Einheit

Keine

Einheiten

Einheit

Impuls

Lit er/

(l/p)

3

Lesen/

Schreiben

Lesen/

Schreiben

Min. Max. Standardzustand Auflösung Beschreibung

L N /A N/A 0 N/A

Min. Max. Standardzustand Beschreibung Information

L/S 0 N/A 0

L 0 N/A 0

Numerische Übersicht über erkannte anstehende Fehler.
Kodierung für AV:27 (Zählung Alarmübersicht):
Wenn BV:10 aktiv ist , beträgt AV:27 1,0.
Wenn BV:11 aktiv ist, be trägt AV:27 2,0.
Wenn BV:12 aktiv ist, b eträgt AV:27 4,0.
Wenn BV:13 aktiv ist, b eträgt AV:27 8,0.
Wenn BV:14 aktiv ist, b eträgt AV:27 16,0.
Wenn BV:15 aktiv ist, b eträgt AV:27 32,0.
Wenn BV:16 aktiv ist , beträgt AV:27 64,0.
Wenn BV:17 aktiv ist, b eträgt AV:27 128,0.
Wenn BV:18 aktiv ist , beträgt AV:27 256,0.
Wenn BV:19 aktiv ist, b eträgt AV:27 512,0.
Wenn BV:20 ak tiv ist, beträg t AV:27 1.024,0.
Wenn BV:21 akti v ist, beträgt AV:27 2.0 48,0.
Wenn BV:22 ak tiv ist, beträg t AV:27 4.09 6,0.
Wenn BV:23 ak tiv ist, beträg t AV:27 8.192,0.
Wenn BV:24 akt iv ist, beträgt AV:27 16. 384,0.
Wenn BV:25 ak tiv ist, beträg t AV:27 32.768,0 .
Wenn BV:26 akt iv ist, beträgt AV:27 65. 536,0.
Wenn z.B. BV:11 und BV:12 aktiv sind, be trägt AV:27 6,0.
Dieses O bjekt wird durch COV un terstützt

Impulsvolumen des
angeschlossenen
Durchflusssensors

Gesamtes akkumuliertes
Wasservolumen
Gesamte akkumulierte
Anzahl der Impulse

Passt sich automatisch an das ausgewählte AB-QM-Ventil
an, kann aber manuell überschrieben werden. Wenn auf
0 einges tellt, zählt der N ovoCon nur die Impul se und führt
keine Durchflussmessungen basierend auf empfangenen
Impulse n durch. Damit könne n z.B. Wasserzäh ler oder
Energiezähler angeschlossen werden.
Gesamtes akkumuliertes Wasservolumen, das durch
das Ventil strömt, kombiniert aus Heizung und Kühlung
Gesamte a kkumulierte A nzahl der vom Dur chflusssenso r
empfangenen Impulse

BACnet-Objekte– Binärwert

Lesen/

Aktiv er

Identifier Objek t-/Parametername

BV:25 Warnung: Durchfluss nicht erwartungsgemäß L EIN AUS N/A Warnung für geringeren oder höheren Durchfluss als erwartet Nein
BV:26 Warnung: Kein Durchfluss erkannt L EIN AUS N /A Kein Durchfluss mit Durchf lusssensor erkannt Nein

Schreiben

Tex t (1)

Inaktiver

Text (0)

Standardzustand Beschreibung

Persistent

Ja/Nein

Nein

Persistent

Ja/Nein

Ja

Ja

Ja

Persistent

Ja/Nein

AM394433983821de-000102 | 23© Danfoss | 2022.02

NovoCon® S, M, L, XL und Durchflusssensor

© Danfoss | DCS-SGDPT/SI | 2022.0224 | AM394433983821de-000102
