Приложения за външно отопление
Ръководство за монтаж
Приложения за външно отопление
Рогозки и кабели
Intelligent solutions with lasing effect
Visit devi.com
|
|
|
|
|
|
Ръководство за монтаж |
Приложения за външно отопление |
||||
|
|
|
|
|
|
|
Съдържание |
|
|
|
|
1 |
Въведение |
|
2 |
||
|
1.1 |
Инструкции за безопасност |
|
2 |
|
|
1.2 |
Указания за монтаж |
|
3 |
|
|
1.3 |
Преглед на системата |
|
4 |
|
|
1.4 |
Изчисляване на С-С разстоянието за нагревателни кабели |
4 |
||
|
1.5 |
Планиране на инсталацията |
|
5 |
|
|
1.6 |
Подготвяне на площта за инсталация |
5 |
||
2 |
Инсталиране на елементи |
|
5 |
||
|
2.1 |
Инсталиране на нагревателни елементи |
6 |
||
|
2.2 |
Инсталация на сензора |
|
6 |
|
3 |
Приложения |
|
7 |
||
|

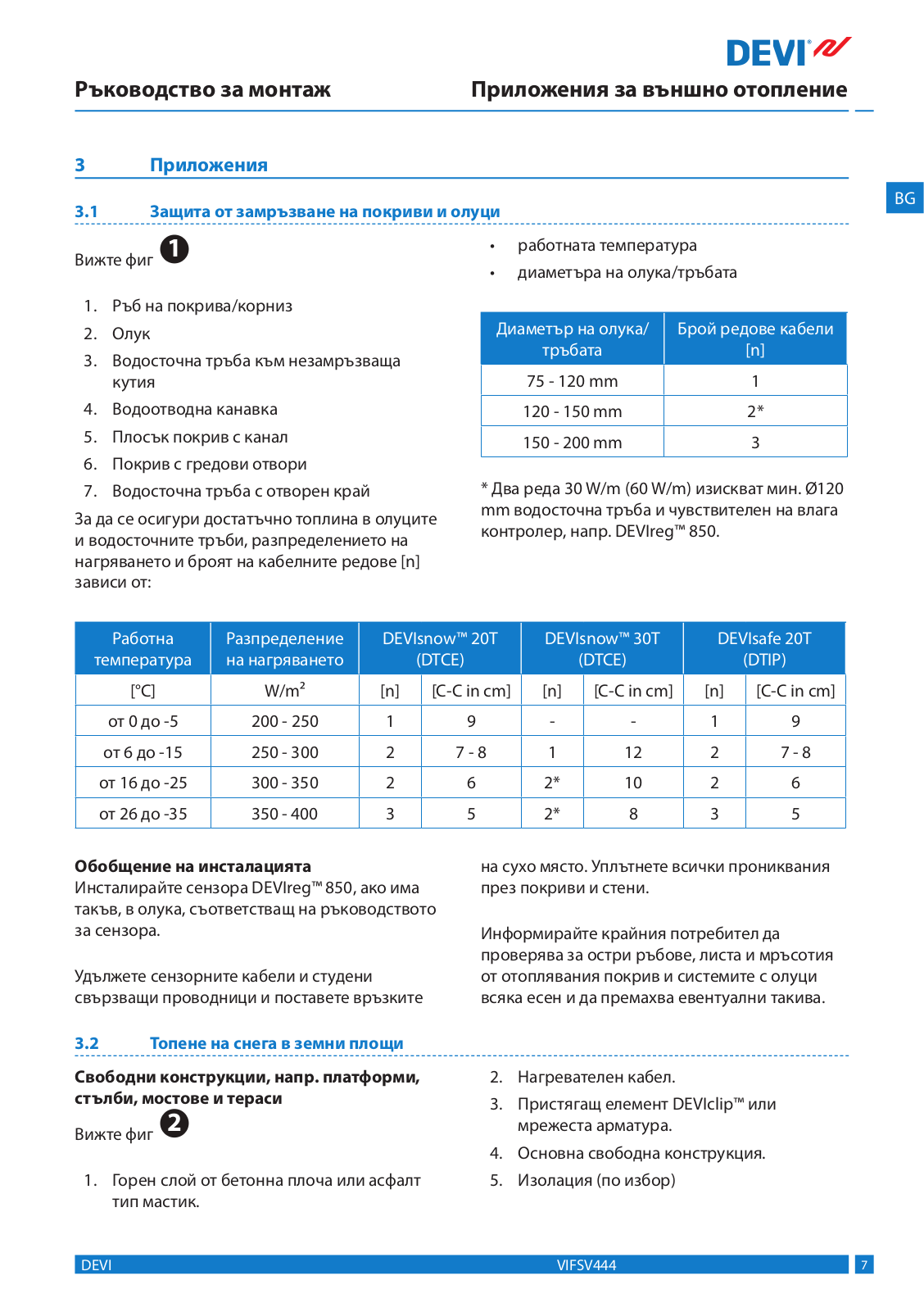

3.1 |
Защита от замръзване на покриви и олуци |
7 |
||
|

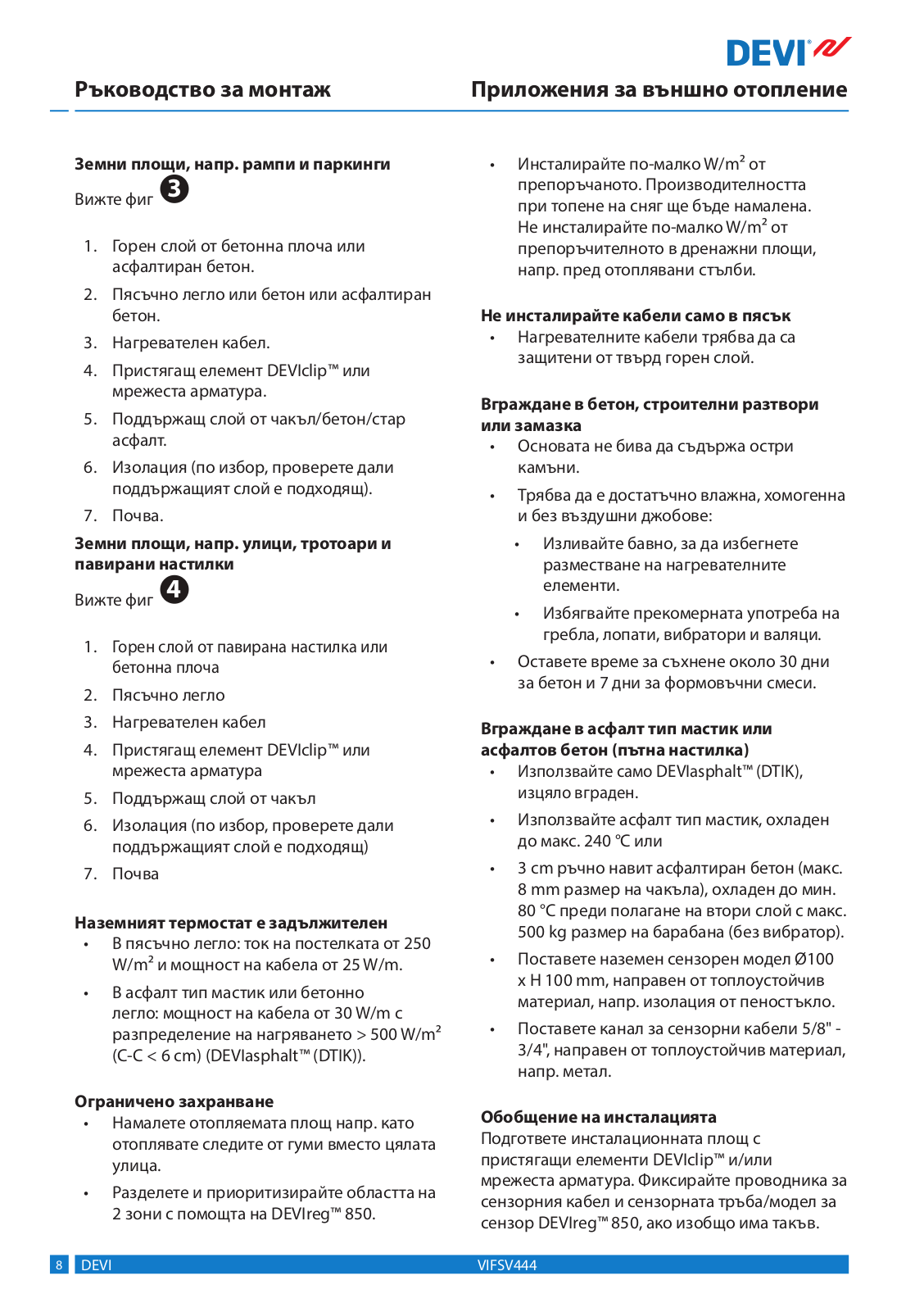

3.2 |
Топене на снега в земни площи |
|
8 |
|
|
3.3 |
Отопление на зелени площи/разсадници |
9 |
||
4 |
Допълнителни настройки |
|
10 |
||
1 |
Въведение |
|
|
|
В това Ръководство за монтаж думата„елемент” се използва както вместо нагревателен кабел, така и вместо нагревателна рогозка.
•Ако са използвани думите„нагревателен кабел” или„нагревателна рогозка”, то въпросните инструкции важат само за този тип елемент.
1.1Инструкции за безопасност
Никога не режете и не скъсявайте нагревателния елемент
•Срязването на нагревателния елемент ще направи гаранцията невалидна.
•Студените краища могат да бъдат скъсявани, за да отговарят на изискванията.
Предназначенията на нагревателните елементи, за които се отнася това ръководство, са изброени по-долу.
За други приложения, моля, свържете се с местния дистрибуторски офис.
Елементите трябва винаги да бъдат инсталирани според местните наредби в строителството и правилата за окабеляване, както и указанията в това ръководство за монтаж.
•Всяка друга инсталация може да възпрепятства функционалността на елементите или да представлява риск за безопасността и ще направи гаранцията невалидна.
|
|
DEVI |
VIFSV444 |
Ръководство за монтаж |
Приложения за външно отопление |
|
||
Елементите трябва винаги да се свързват |
вътрешни ел. инсталации и да е свързана |
|
||
от правоспособен електротехник чрез |
към дефектнотокова защита (ДТЗ). |
BG |
||
постоянни муфи. |
• Токът на утечка за ДТЗ е макс. 30 mA. |
|||
|
||||
• Изключвайте всички захранващи вериги, |
|
|||
• Нагревателните елементи трябва да са |
|
|||
преди да започнете инсталация или |
|
|||
свързани посредством реле, което да |
|
|||
сервизни дейности. |
|
|||
осигурява изключване на всички полюси. |
|
|||
• Екранировката на всеки нагревателен |
|
|||
• Елементът трябва да е оборудван |
|
|||
елемент трябва да бъде заземена в |
|
|||
с правилния размер стопяем или |
|
|||
съответствие с местните норми за |
|
|||
автоматичен предпазител, в съответствие |
|
|||
|
|
|||
|
с местното законодателство. |
|
||
|
1. |
Нагревателен |
|
|
|
|
кабел |
|
|
|
2. |
Термостат |
|
|
|
3. |
Сензор |
|
|
5 |
4. |
Екранировка |
|
|
|
5. |
ДТЗ |
|
6 |
2 |
7
3
4 1
6.Двуполюсен
прекъсвач
7.Стопяем
предпазител
Свръзки
•Фаза - кафяво
•Нула - Синьо
•Заземяване - Екранировка
Наличието на нагревателен елемент трябва
•да е ясно обозначено с предупредителни знаци или маркировка на свръзките и/ или на къси разстояния по захранващата верига, където да са ясно видими;
•да се отрази във всички електрически документации след инсталацията.
Никога не превишавайте максималното разпределение на нагряването (W/m2 или
W/m) за конкретното приложение.
Подгответе внимателно мястото за инсталацията, като премахнете остри обекти, мръсотия и т.н.
Измервайте периодично съпротивлението на нагревателните елементи и изолационното им съпротивление преди, по време и след инсталацията.
Не полагайте нагревателни елементи под стени и фиксирани препятствия. Необходима е мин. 6 cm междина.
Монтирайте нагревателните елементи далеч от изолационни материали, други източници на отопление и дилатационни фуги.
Нагревателните елементи не трябва да се допират или пресичат сами със себе си или с
DEVI |
VIFSV444 |
|
|
|
|
|
|
Ръководство за монтаж |
Приложения за външно отопление |
||
|
|
|
|
други нагревателни елементи и трябва да са |
Елементът трябва да бъде контролиран от |
||
равномерно разпределени по цялата площ. |
температурата и да не работи при температура |
||
|
на околната среда, по-висока от 10 °C за |
||
Нагревателните елементи и особено муфите |
външни приложения. |
||
трябва да са защитени от натиск и опън. |
• Съхранявайте на сухо, топло място при |
||
|
|||
|
температури между +5 °C и +30 °C. |
Стандарти |
DEVIsafe™ |
DEVIsnow™ |
DEVIasphalt™ |
DEVIsport™ |
|
|
(DTCE) |
(DTIK) |
(DSM3) |
|
|
|
|
|
60800:2009 (кабел) |
M2 |
M2 |
M2 |
M2 |
|
|
|
|
|
M2
За използване в приложения с висок риск от механични повреди.
Продуктова гама: |
DEVIsafe™ |
DEVIsnow™ |
DEVIasphalt™ |
DEVIsport™ |
|
|
(DTCE) |
(DTIK) |
(DSM3) |
|
|
|
|
|
Защита от замръзване на покривни |
+ |
+ |
- |
- |
системи и системи с олуци |
|
|
|
|
|
|
|
|
|
Сняг и лед, топящ се в земни площи |
(+) |
+ |
+ |
+ |
|
|
|
|
|
Отопление на зелени площи/разсадници |
- |
+ |
- |
+ |
|
|
|
|
|
1.4Изчисляване на С-С разстоянието за нагревателни кабели
C-C представлява разстоянието в сантиметри от центъра на една кабелна дължина до центъра на съседната.
За отопляване на олуци, моля, за справка броя на кабели на метър, вижте раздел 3.1.
DEVI
|
Площ [m2] |
|
|
C-C [cm] = |
Дължина на кабела |
x 100 cm |
|
|
[m] |
|
|
или |
|
|
|
|
Линейна мощност |
|
|
C-C [cm] = |
на кабелите [W/m] |
x 100 cm |
|
Разпределение на |
|||
|
|
||
|
нагряването [W/m2] |
|
Макс. C-C разстояние |
|
Покривни системи и системи с олуци |
10 cm |
Земни площи |
20 cm |
Отопление на зелени площи/разсадници25 cm
•Диаметърът на огъване на нагревателния кабел трябва да бъде поне 6 пъти диаметъра на кабела.
•Действителната дължина на кабела може да варира +/-2%.
VIFSV444
