1 Inleiding
DEVIreg™ Touch is een elektronische, programmeerbare
thermostaat gebruikt voor de sturing van elektrische vloerverwarmingselementen. De thermostaat mag alleen vast
worden geïnstalleerd en kan worden gebruikt voor de directe verwarming van de volledige ruimte en voor comfortverwarming van de vloer. De thermostaat heeft onder andere de volgende kenmerken:
Een scherm met aanraakscherm, met achtergrondver-
▪
lichting.
Een gemakkelijk te volgen programmering en werking
▪
aan de hand van menu's.
Een installatiewizard met typespecifieke instelling
▪
ruimte/vloer.
Ondersteuning voor verschillende framesystemen.
▪
Kan worden gebruikt met verschillende NTC-sensoren
▪
van derden.
De thermostaatinstellingen kunnen voor de installatie
▪
worden ingevoerd en met een op het internet gegenereerde code in de thermostaat worden geïmporteerd,
of gekopieerd worden van een thermostaat in een
soortgelijke installatie.
Toegang op afstand tot de thermostaat na de installa-
▪
tie, door gebruik te maken van de webcode-interface.
Meer informatie over dit product is ook te vinden op:
touch.devi.com
4 Installatiehandleiding
DEVIreg™ Touch
1.1 Technische specificaties
Bedrijfsspanning 220-240 V~, 50/60 Hz
Energieverbruik in
stand-by
Relais:
Ohmse belasting
Inductieve belasting
Sensormodules NTC 6.8 kΩ bij 25 °C
Detectiewaarden:
(standaard NTC 15 K)
0 °C
20 °C
50 °C
Controle PWM (pulsbreedtemodulatie)
Omgevingstempera-
tuur
Vorstbeschermings-
temperatuur
Max. 0,40 W
Max. 16 A / 3680 W bij 230 V
cos φ = 0,3 max. 1 A
NTC 10 kΩ bij 25 °C
NTC 12 kΩ bij 25 °C
NTC 15 kΩ bij 25 °C (standaard)
NTC 33 kΩ bij 25 °C
NTC 47 kΩ bij 25 °C
42 kΩ
18 kΩ
6 kΩ
0 tot +30 °C
5 °C tot +9 °C (standaard 5 °C)
Installatiehandleiding 5
DEVIreg™ Touch
Temperatuurbereik Ruimtetemperatuur: 5-35 °C.
Vloertemperatuur: 5-45 °C.
Max. vloer: 20-35 °C (als de nietherstelbare dichting stuk is, dan
tot 45 °C).
Min. vloer: 10-35 °C, alleen met
combinatie van ruimte- en vloersensor.
Bewaking sensordefecten
De thermostaat heeft een ingebouwd bewakingscircuit waardoor de verwarming wordt uitgeschakeld als de sensor wordt losgekoppeld of kortgesloten.
Kabelspecificatie
1 x 4 mm2 of 2 x 2,5 mm
2
max.
Kogeldruktesttempe-
75 °C
ratuur
Vervuilingsgraad 2 (huishoudelijk gebruik)
Controllertype 1C
Softwareklasse A
Opslagtemperatuur -20 tot +65 °C
IP-klasse 21
Beschermingsklasse
6 Installatiehandleiding
Klasse II -
DEVIreg™ Touch
Afmetingen 85 x 85 x 20-24 mm (inbouwdiep-
Gewicht 103 g
De elektrische veiligheid en elektromagnetische compatibiliteit van dit product voldoen aan de NEN-EN-IEC-norm
"Automatische elektrische regelaars voor huishoudelijk en
soortgelijk gebruik":
EN/IEC 60730-1 (algemeen)
▪
EN/IEC 60730-2-9 (thermostaat)
▪
1.2 Veiligheidsinstructies
Zorg voorafgaand aan de installatie dat de netvoeding naar
de thermostaat is uitgeschakeld.
BELANGRIJK: als de thermostaat wordt gebruikt voor het
regelen van een vloerverwarmingselement in combinatie
met een houten vloer of vergelijkbaar materiaal, dan moet
er altijd een vloersensor worden geplaatst en mag de maximale vloertemperatuur nooit worden ingesteld op een
waarde hoger dan 35 °C.
Installatiehandleiding 7
te: 22 mm)
DEVIreg™ Touch
Let ook op de onderstaande punten:
De thermostaat moet worden geïnstalleerd door een
▪
erkend installateur overeenkomstig de lokale voorschriften.
De thermostaat moet op de voeding worden aange-
▪
sloten via een schakelaar die alle polen loskoppelt.
Sluit de thermostaat altijd aan op een continue voe-
▪
ding.
Stel de thermostaat niet bloot aan vocht, water, stof en
▪
extreme warmte.
2 Montage-instructies
Volg bij het plaatsen van de thermostaat de onderstaande
richtlijnen:
Plaats de thermostaat op een geschikte hoogte op de wand (gewoonlijk tussen 80-170 cm).
De thermostaat is niet geschikt voor gebruik in
natte ruimtes. Plaats hem in een naastgelegen
ruimte. Plaats de thermostaat altijd conform
de lokale regelgeving voor IP-klassen.
8 Installatiehandleiding
DEVIreg™ Touch
Plaats de thermostaat niet aan de binnenzijde
van een buitenmuur.
Plaats de thermostaat op minstens 50 cm afstand van ramen en deuren.
Plaats de thermostaat zodanig dat hij niet
wordt blootgesteld aan direct zonlicht.
NB: Het gebruik van een vloersensor maakt
een nauwkeurigere temperatuurregeling mogelijk en wordt geadviseerd voor alle vloerverwarmingstoepassingen. Onder houten vloeren
is het gebruik van een vloersensor verplicht,
om het risico op oververhitting van de vloer te
beperken.
Plaats de vloersensor in een sensorbuis op een ge-
▪
schikte locatie waar de vloersensor niet wordt blootgesteld aan direct zonlicht of tocht via deuropeningen.
Op gelijke afstand en > 2 cm vanaf twee verwarmings-
▪
kabels.
Installatiehandleiding 9
DEVIreg™ Touch
De sensorbuis moet gelijk met het vloeroppervlak lig-
▪
gen; verzink deze indien nodig.
Leid de buis naar de aansluitdoos.
▪
De buigradius van de buis moet ten minste 50 mm be-
▪
dragen.
Volg de onderstaande stappen om de thermostaat te
monteren:
1. Open de thermostaat:
Belangrijk: druk NIET op het displayscherm wanneer
u het frontje verwijdert.
Druk uw vingers onder de zijkant van het frontje en
trek het naar voren:
10 Installatiehandleiding
DEVIreg™ Touch

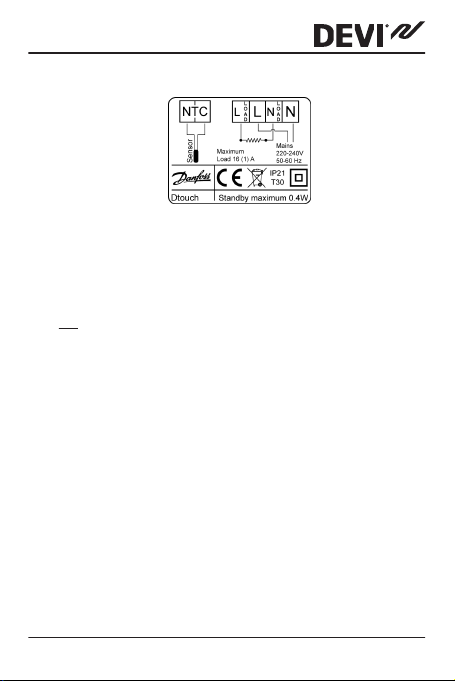

2. Sluit de thermostaat aan volgens het aansluitschema.
De afscherming van de verwarmingskabel moet via
een aparte connector worden aangesloten op de
aardgeleider van de voedingskabel.
NB: Installeer de vloersensor altijd in een buis in de
vloer.
Installatiehandleiding 11
DEVIreg™ Touch
3. Monteer de thermostaat en zet hem weer in elkaar.
Bevestig de thermostaat in een inbouw- of op-
▪
bouwdoos door de schroeven in de gaten aan
weerszijden van de thermostaat te schroeven.
Breng het frame weer aan.
▪
Klik de displaymodule weer op zijn plaats.
▪
Belangrijk: druk NIET op het displayscherm wanneer
u de displaymodule weer op zijn plaats klikt.
Schakel de netvoeding naar de thermostaat bij ingebruikname gedurende 15 uur in om de batterij volledig te laden.
De huidige tijd en dag blijven in dat geval 24 uur doorlopen als de netvoeding wordt onderbroken. Alle andere instellingen worden permanent opgeslagen.
12 Installatiehandleiding
DEVIreg™ Touch
3 Instellingen
3.1 Initiële instellingen
Wanneer het apparaat voor het eerst wordt geactiveerd,
moeten de initiële instellingen worden opgegeven:
1. Gebruik de pijltjes aan de
rechterzijde van het
scherm om naar uw taal
te gaan en druk erop om
ze te selecteren. Druk
dan op in de rechterbovenhoek om te bevestigen.
Installatiehandleiding 13
2. Druk op de uurwaarde en
gebruik de pijltjes < en >
om het uur in te stellen.
Druk op om te bevestigen.
3. Druk op de minuten-
waarden en gebruik de
pijltjes < en > om de minuten in te stellen. Druk
om te bevestigen.
op
Druk nogmaals op om
naar het scherm DATUM
INSTELLEN te gaan.
4. Druk respectievelijk op
de dag, de maand en het
jaar en stel de datum in
met de pijltjes < en >.
Druk op om te bevestigen. Wanneer de datum
correct is ingesteld, drukt
u op om te bevestigen
in het scherm DATUM
INSTELLEN.
DEVIreg™ Touch
14 Installatiehandleiding
DEVIreg™ Touch
5. Als u de installatie-instel-
ling al online hebt uitgevoerd, drukt u op CODE
INVOEREN en gaat u onmiddellijk naar Stap 13.
Anders drukt u op IN-
STALLATIEWIZARD en
gaat u naar Stap 6.
6. In het informatiescherm
INSTALLATIE drukt u op
om te starten.
7. Gebruik de pijltjes < en >
om te selecteren of alleen een vloersensor of
een combinatie van
ruimte- en vloersensoren
moet worden gebruikt.
Druk op om te bevestigen.
NB: Ook een optie "ruimte alleen" kan beschikbaar
zijn. Voor details raadpleegt u het hoofdstuk "Maximale vloertemperatuur".
Installatiehandleiding 15
8. Gebruik de pijltjes < en >
om het geïnstalleerde
vloersensortype te selecteren. (Gemeten weerstand en bijbehorende
temperatuur worden tussen haakjes weergegeven). Druk op om te
bevestigen.
9. Gebruik de pijltjes < en >
om het type vloerbedekking te kiezen. Druk op
om te bevestigen.
10. Gebruik de pijltjes < en >
om het type ruimte te
kiezen. Druk op om te
bevestigen.
DEVIreg™ Touch
16 Installatiehandleiding
DEVIreg™ Touch
11. Gebruik de pijltjes < en >
om de belasting van het
verwarmingselement bij
benadering te selecteren.
Als een extern relais
wordt gebruikt of als de
geïnstalleerde output onbekend is, selecteert u de
optie "– –". Druk op
om te bevestigen.
12. Gebruik de pijltjes < en >
om te kiezen of de timer
al dan niet moet worden
geactiveerd. Druk op
om te bevestigen en de
initiële thermostaatinstelling te beëindigen.
Sla Stap 13 over.
13. Voer uw op het internet
gegenereerde code in.
Druk dan op om de
initiële instelling van de
thermostaat af te ronden.
Als het vakje niet aangevinkt wordt ( ), is de
hexacode fout.
Installatiehandleiding 17
DEVIreg™ Touch
3.2 Prognose
De prognosefunctie wordt gebruikt wanneer u schakelt
tussen de verlaagde temperatuur en de comforttemperatuur. Als de prognose ingeschakeld is, zal de verwarming
op dusdanige wijze starten dat de gevraagde temperatuur
op het gespecificeerde tijdstip wordt gehaald. Als uw comforttemperatuur bijvoorbeeld ingesteld is op 22 °C en de
comfortperiode om 6.00 uur begint, zal de verwarming
voor 6 uur starten, zodat uw kamertemperatuur om 6 uur
22 °C zal bedragen. Als de prognose uitgeschakeld is, zal de
verwarming niet voor 6 uur starten en zal het even duren
om een kamertemperatuur van 22 °C te halen. De prognosefunctie optimaliseert ook het stoppen van de verwarming wanneer van de comforttemperatuur naar de verlaagde temperatuur wordt geschakeld.
De prognosefunctie in- en uitschakelen.
1. Raak het thermostaatdis-
play aan om het te activeren en druk dan op
menu.
18 Installatiehandleiding
DEVIreg™ Touch
2. Druk op INSTELLINGEN
in de rechterbenedenhoek van het menu. Druk
dan op OPTIES.
3. Druk op PROGNOSE.
Druk dan op AAN om het
starten/stoppen van de
verwarming te optimaliseren of op UIT om de
verwarming gewoon op
het gespecificeerde tijdstip te starten/te stoppen. Druk op om te
bevestigen.
Om terug te keren naar het normale temperatuurdis-
play, drukt u op het pijltje terug in de linkerbovenhoek van het scherm tot u het hoofdmenu ziet. Druk
dan op .
Installatiehandleiding 19
DEVIreg™ Touch
3.3 Raam open
De 'open-raamdetectie' in- of uitschakelen
1. Raak het thermostaatdis-
play aan om het te activeren en druk dan op
menu.
2. Druk op INSTELLINGEN
in de rechterbenedenhoek van het menu. Druk
dan op OPTIES.
20 Installatiehandleiding
DEVIreg™ Touch
3. Druk op RAAM OPEN.
Druk dan op AAN om de
verwarming bij een plotse temperatuurdaling in
de ruimte tijdelijk uit te
schakelen of op UIT om
de thermostaat te laten
verwarmen wanneer de
temperatuur in de ruimte
plots daalt. Druk op
om te bevestigen.
Om terug te keren naar het normale temperatuurdis-
play, drukt u op het pijltje terug in de linkerbovenhoek van het scherm tot u het hoofdmenu ziet. Druk
dan op
3.4 Maximale vloertemperatuur
Het instellen van de maximale vloertemperatuur
1. Raak het thermostaatdis-
play aan om het te activeren en druk dan op
menu.
.
Installatiehandleiding 21
DEVIreg™ Touch
2. Druk op INSTELLINGEN
in de rechterbenedenhoek van het menu. Druk
dan op INSTALLATIE en
HANDMATIGE INSTELLING.
3. Druk op MAX. VLOER.
Gebruik dan de pijltjes <
en > om de toegelaten
maximale vloertemperatuur in te stellen. Druk op
om te bevestigen.
Om terug te keren naar het normale temperatuurdis-
play, drukt u op het pijltje terug in de linkerbovenhoek van het scherm tot u het hoofdmenu ziet. Druk
dan op .
22 Installatiehandleiding
DEVIreg™ Touch
Als u de kleine plastic dichting
aan de achterzijde van de displaymodule breekt, bv. met
een schroevendraaier, kan de
maximale vloertemperatuur
op een temperatuur tot 45 °C
worden ingesteld. Bovendien
is het mogelijk om alleen een
ruimtesensor te gebruiken.
Vanwege het hogere risico op
oververhitting van de vloer
wordt deze optie niet aanbevolen.
BELANGRIJK: als de thermostaat wordt gebruikt voor het
regelen van een vloerverwarmingselement in combinatie
met een houten vloer of vergelijkbaar materiaal, dan
moet er altijd een vloersensor worden geplaatst en mag
de maximale vloertemperatuur nooit worden ingesteld
op een waarde hoger dan 35 °C.
Installatiehandleiding 23
DEVIreg™ Touch
NB: neem contact op met de leverancier van uw vloer voordat u de maximale vloertemperatuur wijzigt en houd daarbij rekening met de volgende punten.
De vloertemperatuur wordt gemeten op de installatie-
▪
plaats van de sensor.
De temperatuur van de onderkant van een houten
▪
vloer kan wel 10 graden hoger zijn dan die bovenaan.
Vloerfabrikanten specificeren de maximumtempera-
▪
tuur vaak voor het bovenoppervlak van de vloer.
24 Installatiehandleiding
DEVIreg™ Touch
Ther-
Voorbeelden van
mi-
vloerbedekking
sche
weerstand
[m2K/
W]
0,05 8 mm HDF-laminaat > 800
0,10 14 mm beukenparket 650-800
0,13 22 mm massief eiken
planken
< 0,17 Max. dikte vloerbe-
dekking (kleed/tapijt)
geschikt voor vloer-
verwarming
0,18 22 mm massief vuren
planken
Details Instelling (bij
kg/m
kg/m
> 800
kg/m
volgens EN
1307
450-650
kg/m
3
3
3
3
benadering)
voor een vloertemperatuur
van 25 ˚C
28 °C
31 °C
32 °C
34 °C
35 °C
Installatiehandleiding 25
DEVIreg™ Touch
4 Symbolen
De volgende symbolen kunnen in de linkerbovenhoek van
het temperatuurdisplay verschijnen:
Symbool
26 Installatiehandleiding
Betekenis
De thermostaat staat in de handmatige modus,
dit betekent dat de timerfunctie uitgeschakeld
is. Met de timer kunt u automatisch schakelen
tussen verlagings- en comforttemperaturen, op
basis van een vooraf bepaald schema.
Er is een afwezigheidsperiode gepland. Op de
vertrekdatum zal de afwezigheidsperiode starten om 00:00 uur en zal de opgegeven afwezigheidstemperatuur gedurende 24 uur per dag
worden aangehouden tot de datum van terugkeer om 00:00 uur. Op dat ogenblik zullen de
normale temperatuurinstellingen hervat worden.
Er is een fout opgetreden. Als u op het waarschuwingssymbool drukt, zal meer informatie
over de fout verschijnen.
5
Y E A R
DEVIreg™ Touch
5 Garantie
6 Verwijderingsinstructies
Installatiehandleiding 27
DEVIreg™ Touch
28 Installatiehandleiding
DEVIreg™ Touch
Installatiehandleiding 29
DEVIreg™ Touch
30 Installatiehandleiding
DEVIreg™ Touch
Danfoss A/S
Electric Heating Systems
Ulvehavevej 61
7100 Vejle
Denmark
Phone: +45 7488 8500
Fax: +45 7488 8501
E-mail: EH@DEVI.com
www.DEVI.com
Danfoss kan niet verantwoordelijk worden gesteld voor mogelijke fouten in catalogi, handboeken en andere documentatie. Danfoss behoudt zich
het recht voor zonder voorafgaande kennisgeving haar producten te wijzigen. Dit geldt eveneens voor reeds bestelde producten, mits zulke wijzigingen aangebracht kunnen worden zonder dat veranderingen in reeds overeengekomen specificaties noodzakelijk zijn. Alle in deze publicatie
genoemde handelsmerken zijn eigendom van de respectievelijke bedrijven. DEVI en het DEVI logo zijn handelsmerken van Danfoss A/S. Alle rechte
voorbehouden.
VIIOE110 Produced by Danfoss © 05/2013
Product Documentation
5 7 0 3 4 6 6 2 1 5 1 3 5
DK EL 7224215603
NO EL 5402666
FI SSTL 2600100
Designed in Denmark for Danfoss A/S
140F1064
DEVIreg Touch Design Frame
Intelligent Timer
Thermostat
Floor / Room Sensor
220-240V~
50-60Hz~
0 to +30°C
16A/3680W@230V~
IP 21
Loading...
