Brugervejledning
DEVIreg™ Touch
Elektronisk intelligent termostat
www.DEVI.com
DEVIreg™ Touch

Indholdsfortegnelse

1 Introduktion ............... 4
2 Indstillinger ............... 6
3 Fejlmeddelelser ............. 35
4 Afmontering af den forreste del af ter-
5 Garanti .................. 37
6 Bortskaffelsesanvisning ........ 37
1.1 Sikkerhedsinstruktioner ..... 5
2.2 Tid og dato ............ 8
2.3 Perioder med temperatursænk-
ning ................ 10
2.4 Bortrejst .............. 18
2.5 Laveste gulvtemperatur ..... 21
2.6 Gendan standardtemperaturin-
dstillinger ............. 23
2.7 Børnesikring ........... 24
2.8 Frostbeskyttelse ......... 27
2.9 Energiforbrug .......... 30
2.10 Baggrundslysstyrke ....... 31
2.11 Sprog ............... 33
2.12 Slukning eller tænding af termo-
staten ............... 34
mostaten ................. 36
Brugervejledning 3
DEVIreg™ Touch

1 Introduktion

DEVIreg™ Touch er en elektronisk termostat, der er specielt udviklet til gulvvarmesystemer. Termostaten har bl.a. føl­gende funktioner:
Et berøringsfølsomt display med baggrundslys.
Brugervenlig, menubaseret betjening.
Energispareplan: Et standard- eller tilpasset timerpro-
gram, der inkluderer fuldt fleksibel dags- og timemøn­stre, så du kan forudindstille temperaturen til energis­pareniveauer, f.eks. mens du er på arbejde eller sover ­og med optimal start/stop af opvarmning, så den øn­skede temperatur opnås på det rigtige tidspunkt.
Funktion til registrering af åbne vinduer, hvilket forhin-
drer overdreven opvarmning ved pludselige fald i tem­peraturen.
Ferieindstilling: Midlertidigt stop af den normale pro-
gramplan i angivne perioder. Forbrugsmåler.
Genvejsknap til funktioner, f.eks. frostbeskyttelses- og
rejse-funktionerne.
4 Brugervejledning
DEVIreg™ Touch

1.1 Sikkerhedsinstruktioner

Følg venligst disse retningslinjer:
Undlad at tildække termostaten, f.eks. ved at hænge
håndklæder eller lignende foran den! Det vil forringe termostatens mulighed for at registrere og justere rumtemperaturen korrekt.
Undgå at spilde nogen form for væske ned i termosta-
ten. Undlad at åbne, adskille eller på nogen måde pille ved
termostaten. Hvis termostaten er installeret på et sted, hvor små
børn har adgang, skal børnesikringen anvendes. Undlad at afbryde strømforsyningen til termostaten.
Termostaten skal installeres af en autoriseret installa-
tør og i henhold til lokale regulativer.
Brugervejledning 5
DEVIreg™ Touch

2 Indstillinger

Grundlæggende regler for ændring af termostatind­stillinger
Adgang til forskel­lige indstillinger
For at øge en vær-diTryk på pilen > (tryk og hold nede for
For at sænke en værdi
For at bekræfte en værdi
For at annullere ændringerne
For at vende tilba­ge til normal tem­peraturvisning
På displayet trykker du direkte på det punkt, du vil have adgang til.
at bladre hurtigt igennem værdier­ne)
Tryk på pilen < (tryk og hold nede for at bladre hurtigt igennem værdier­ne)
Tryk på i øverste højre hjørne af skærmbilledet.
Tryk på returpilen i øverste venstre hjørne af skærmen for at gå til det foregående skærmbillede uden at gemme dine ændringer.
Brug returpilen i øverste venstre hjørne af skærmen, indtil du når ho­vedmenuen. Tryk derefter på midt på hovedmenuskærmbilledet.
6 Brugervejledning
DEVIreg™ Touch

2.1 Indstilling af temperatur

Når displayet er inaktivt, viser det den faktiske temperatur, der er målt i rummet:
Når du aktiverer displayet, viser det den temperatur, du ønsker (den temperatur, du har angivet):
Hvis systemet opvarmer, blinker flere opadrettede pile til venstre for temperaturen:
Brugervejledning 7
DEVIreg™ Touch
Sådan hæver eller sænker du temperaturen
1. Rør ved termostatdisplayet for at aktivere det. Tryk deref­ter på pil op eller pil ned i høj­re side af skærmbilledet.

2.2 Tid og dato

Sådan indstiller du tidspunkt og dato
1. Rør ved termostatdisplayet for at aktivere det, og tryk de­refter på menu.
2. Tryk på TID/DATO i nederste højre hjørne af menuen. Tryk derefter på TID.
8 Brugervejledning
DEVIreg™ Touch
3. Tryk på timetallene.
4. Brug pilene < og > til at ind­stille timen. Tryk på for at bekræfte.
5. Tryk på minuttallene, og brug pilene < og > til at indstille minutter. Tryk på for at be­kræfte, og tryk på igen for at vende tilbage til skærmbil­ledet TID/DATO.
6. Tryk på DATO.
Brugervejledning 9
DEVIreg™ Touch
7. Tryk på henholdsvis dag, må­ned og år, og indstil datoen ved hjælp af pilene < og >. Tryk på for at bekræfte. Tryk på på skærmbilledet INDSTIL DATO.
Du vender tilbage til den normale temperaturvisning ved at trykke på returpilen i øverste venstre hjørne af skær­men, indtil du når hovedmenuen. Derefter trykker du på
.

2.3 Perioder med temperatursænkning

Du kan indstille termostaten til at holde en konstant tem­peratur, eller du kan lade termostaten skifte automatisk mellem perioder med en lavere temperatur (også kaldet økonomitemperatur) og perioder med komforttemperatur. Som standard er termostaten indstillet til følgende komfor­tperioder:
Mandag-fredag: 6:00 til 8:00, og 16:00 til 22:30.
Lørdag-søndag: 7:00 til 22:45.
Du kan bruge termostattimeren til at ændre de foruddefi­nerede komfortperioder og indstille de komfort- og økono­mitemperaturer, du ønsker. Bemærk: Hvis du vil skifte mel­lem komfort- og økonomitemperaturer, skal timerfunktio­nen være aktiveret (TIL).
10 Brugervejledning
DEVIreg™ Touch
Termostaten har en prognosefunktion. Når funktionen er slået til (dvs. at PROGNOSE står på TIL, når du trykker på menuen INDSTILLINGER og derefter OPTIONS), skal du blot vælge tidspunkterne for, hvornår du vil have henholdsvis komfort- og økonomitemperaturer. Derefter beregner ter­mostaten, hvornår opvarmningen bør starte for at opnå den ønskede temperatur på det angivne tidspunkt.
Sådan definerer du komfort- og økonomiperioder
1. Rør ved termostatdisplayet for at aktivere det, og tryk de­refter på menu.
2. Tryk på TIMER i øverste ven­stre hjørne af menuen. Tryk derefter på JUSTER TIDER
Brugervejledning 11
3. Tryk på den ugedag, hvor du vil skifte mellem komfort- og økonomiperioder. Du kan højst definere to komfortpe­rioder pr. dag (og dermed også to økonomiperioder).
4. Tryk på den første tidsangivel­se (dvs. 06:00 i det viste ek­sempel) for at angive start­tidspunktet for den første komfortperiode.
5. Tryk på pilene < og > for at indstille starttidspunktet for komfortperioden. Tryk på for at bekræfte.
6. Tryk på sluttidspunktet for den første komfortperiode for at indstille det (dvs. 08:00 i det viste eksempel).
DEVIreg™ Touch
12 Brugervejledning
DEVIreg™ Touch
7. Tryk på pilene < og > for at indstille sluttidspunktet
for komfortperioden. Tryk på for at bekræfte.
8. Gentag trin 4 til 7 for at indstille start- og sluttids-
punkterne for den anden komfortperiode, hvis du har behov for det. Hvis ikke, trykker du på fluebenet ud for den anden komfortperiode for at deaktivere den.
Bemærk: alle tidsintervaller uden for de indstillede kom­fortperioder anses automatisk som værende økonomipe­rioder.
9.

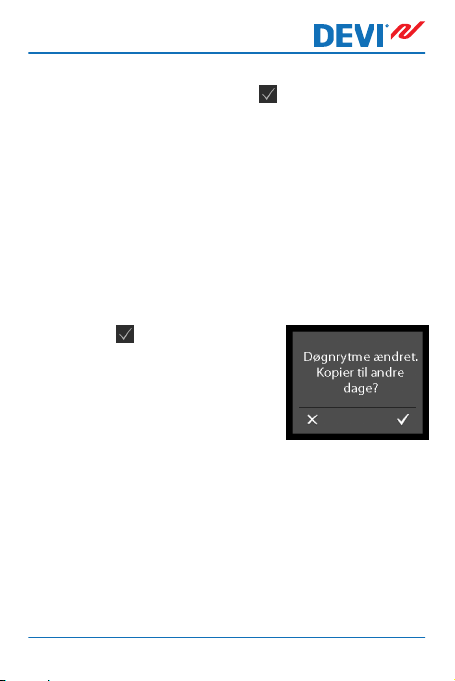

Tryk på for at bekræfte dine komfortperioder. Du får nu vist et skærmbillede, hvor du kan kopiere de valgte komfortperioder til andre uge­dage.
Brugervejledning 13
DEVIreg™ Touch
10. Klik på NEJ, hvis komfortperio-
derne kun skal gælde for den valgte ugedag, eller klik på JA for at gå til et skærmbillede, hvor du kan vælge de relevan­te dage. Tryk derefter på for at kopiere komfortperioderne til de pågældende dage.
11. Gentag trin 3 til 7 for at definere komfortperioder for andre ugedage.
Du vender tilbage til den normale temperaturvisning ved at trykke på returpilen i øverste venstre hjørne af skær­men, indtil du når hovedmenuen. Derefter trykker du på
.
Sådan definerer du komfort- og økonomitemperaturer
Rør ved termostatdisplayet
1. for at aktivere det, og tryk de­refter på menu.
14 Brugervejledning
DEVIreg™ Touch
2. Tryk på TIMER i øverste ven­stre hjørne af menuen. Tryk derefter på TEMPERATURER
3. Tryk på KOMFORT, og brug pilene < og > til at indstille komforttemperaturen. Tryk på for at bekræfte.
4. Tryk på ØKONOMI, og brug pilene < og > til at indstille økonomitemperaturen. Tryk på for at bekræfte.
Du vender tilbage til den normale temperaturvisning ved at trykke på returpilen i øverste venstre hjørne af skær­men, indtil du når hovedmenuen. Derefter trykker du på
.
Brugervejledning 15
DEVIreg™ Touch
Sådan får du et overblik over definerede komfortperio­der
1. Rør ved termostatdisplayet for at aktivere det, og tryk de­refter på menu.
2. Tryk på TIMER i øverste ven­stre hjørne af menuen. Tryk derefter på JUSTER TIDER
3. Tryk på ikonet Information i nederste højre hjørne af skærmbilledet VÆLG DAG.
16 Brugervejledning
DEVIreg™ Touch
Nu vises der en grafisk oversigt over de definerede komfortperio­der i en uge.
Du vender tilbage til den normale temperaturvisning ved at trykke på returpilen i øverste venstre hjørne af skær­men, indtil du når hovedmenuen. Derefter trykker du på
.
Sådan slår du timerfunktionen til og fra
Du vil måske eksempelvis slå timerfunktionen fra midlerti­digt, hvis der er brug for en kort forlængelse af komfortpe­rioden.
Når timeren er slået fra, vises der et hånd-ikon termostatdisplayet (for at illustrere, at temperaturregule­ring udføres manuelt).
Brugervejledning 17
øverst på
DEVIreg™ Touch
1. Tryk på knappen på siden af termostaten.
2. Tryk på SLÅ TIMER TIL for at aktivere timerfunktionen, eller tryk på SLÅ TIMER FRA for at deaktivere den.

2.4 Bortrejst

Sådan suspenderer du de normale temperaturindstillin­ger i en eller flere dage
Uanset hvilken temperatur, du indstiller, vil den blive opret­holdt 24 timer i døgnet i det antal dage, du angiver. Når det pågældende antal dage er gået, følger systemet igen de normale temperaturindstillinger.
18 Brugervejledning
DEVIreg™ Touch
1. Rør ved termostatdisplayet for at aktivere det, og tryk de­refter på menu.
2. Tryk på REJSE i øverste højre hjørne af menuen. Tryk deref­ter på PERIODE.
3. Tryk på startdatoen og brug pilene < og > til at indstille datoen. Tryk på for at be­kræfte. Tryk og hold pilen < eller > nede for at bladre hurtigt gennem datoerne.
4. Tryk på slutdatoen og brug pilene < og > til at ind­stille datoen. Tryk på to gange for at bekræfte.
Brugervejledning 19
5. Tryk på REJSETEMP., og brug pilene < og > til at indstille temperaturen på de dage, hvor du er bortrejst. Tryk på
for at bekræfte.
6. Sørg for, at rejsetilstanden er aktiveret. Hvis den ikke er det, trykker du på REJSE, og deref­ter trykker du på TIL. Tryk på
for at bekræfte.
På den angivne startdato vil der blive vist et kuffertsymbol på dis­playet.
DEVIreg™ Touch
20 Brugervejledning
DEVIreg™ Touch
Sådan deaktiverer du rejsefunktionen
Hvis du kommer tilbage tidligere end forventet, kan du slå rejsefunktionen fra igen.
1. Rør ved termostatdisplayet for at aktivere det. Tryk deref­ter på slå fra i nederste ven­stre hjørne.

2.5 Laveste gulvtemperatur

Sådan indstiller du laveste gulvtemperatur
Bemærk: Denne funktion kan kun aktiveres, hvis både en
rumføler og en gulvføler er tilgængelige.
1. Rør ved termostatdisplayet for at aktivere det, og tryk de­refter på menu.
Brugervejledning 21
DEVIreg™ Touch
2. Tryk på Indstillinger i neder­ste højre hjørne af menuen. Tryk derefter på OPTIONS.
3. Brug pilene i højre side af skærmbilledet til at gå til MIN. GULVTEMP., og tryk for at vælge. Tryk derefter på MIN. GULV og på TIL. Tryk på for at bekræfte.
4. Tryk på TEMPERATUR. Brug derefter pilene < og > til at indstille den laveste gulvtem­peratur. Tryk på for at be­kræfte.
Du vender tilbage til den normale temperaturvisning ved at trykke på returpilen i øverste venstre hjørne af skær­men, indtil du når hovedmenuen. Derefter trykker du på
.
Gulvtemperaturen holdes nu over den angivne laveste grænse.
22 Brugervejledning
DEVIreg™ Touch

2.6 Gendan standardtemperaturindstillinger

Sådan gendanner du indstillingerne for standardtem­peratur
1. Rør ved termostatdisplayet for at aktivere det, og tryk de­refter på menu.
2. Tryk på Indstillinger i neder­ste højre hjørne af menuen. Tryk derefter på OPTIONS.
Brugervejledning 23
DEVIreg™ Touch
3. Brug pilene i højre side af skærmbilledet til at gå til GENDAN TEMP., og tryk for at vælge. Tryk derefter på for at bekræfte.
Du vender tilbage til den normale temperaturvisning ved at trykke på returpilen i øverste venstre hjørne af skær­men, indtil du når hovedmenuen. Derefter trykker du på
.

2.7 Børnesikring

Børnesikringen bruges til at låse displayet og dermed for­hindre uønskede ændringer af termostatindstillingerne.
Sådan låser du displayet
1. Rør ved termostatdisplayet for
at aktivere det, og tryk derefter på menu.
24 Brugervejledning
DEVIreg™ Touch
2. Tryk på Indstillinger i neder-
ste højre hjørne af menuen. Tryk derefter på OPTIONS.
3. Tryk på BØRNESIKRING. Tryk
derefter på TIL. Tryk på for at bekræfte.
Nu vises der et låsesymbol, når du trykker på displayet.
Brugervejledning 25
Sådan låser du displayet op
1. Tryk på knappen på siden af
termostaten.
2.
Tryk på for at låse displayet op.
DEVIreg™ Touch
26 Brugervejledning
DEVIreg™ Touch

2.8 Frostbeskyttelse

Frostbeskyttelse anvendes til at vedligeholde en bestemt minimumtemperatur for at sikre froststyring (5°C som stan­dard).
Sådan aktiverer du frostbeskyttelse
1. Tryk på knappen på siden af termostaten.
2. Tryk på FROSTBESKYTTELSE.
Brugervejledning 27
DEVIreg™ Touch

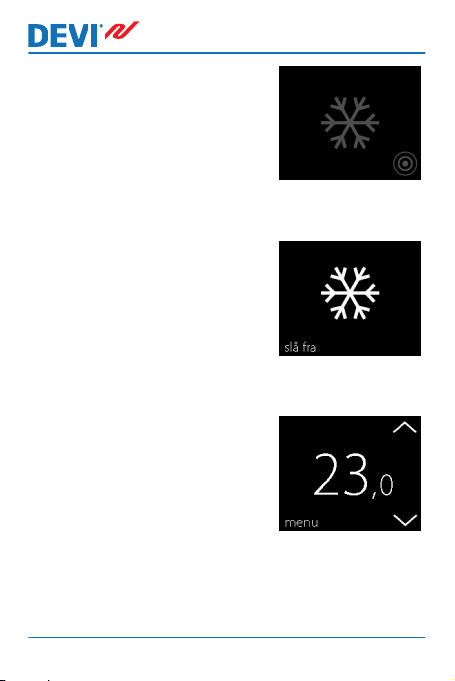

Nu vises der et frostsymbol på dis­playet.
Sådan deaktiverer du frostbeskyttelse
1. Rør ved termostatdisplayet for at aktivere det. Tryk deref­ter på slå fra i nederste ven­stre hjørne.
Sådan indstiller du frostbeskyttelsestemperaturen
Rør ved termostatdisplayet
1. for at aktivere det, og tryk de­refter på menu.
28 Brugervejledning
DEVIreg™ Touch
2. Tryk på INDSTILLINGER i ne­derste højre hjørne af menu­en. Derefter trykker du på IN-
STALLATION og MANUEL OPSÆTNING.
3. Brug pilene i højre side af skærmbilledet til at gå til FROST TEMP., og tryk for at vælge det. Brug derefter pile­ne < og > til at indstille frost­beskyttelsestemperaturen. Tryk på
Du vender tilbage til den normale temperaturvisning
ved at trykke på returpilen i øverste venstre hjørne af skærmen, indtil du når hovedmenuen. Derefter tryk­ker du på .
for at bekræfte.
Brugervejledning 29

2.9 Energiforbrug

Sådan tjekker du energiforbruget
1. Rør ved termostatdisplayet for at aktivere det, og tryk de­refter på menu.
2. Tryk på Indstillinger i neder­ste højre hjørne af menuen. Tryk derefter på Info.
DEVIreg™ Touch
30 Brugervejledning
DEVIreg™ Touch
3. Tryk på Forbrug. Tryk deref­ter på den periode, du vil have vist energiforbruget for: seneste 7 dage, seneste 30 dage eller det samlede for­brug, siden termostaten blev installeret.
Du vender tilbage til den normale temperaturvisning ved at trykke på returpilen i øverste venstre hjørne af skær­men, indtil du når hovedmenuen. Derefter trykker du på
.

2.10 Baggrundslysstyrke

Sådan justerer du baggrundslyset
1. Rør ved termostatdisplayet for at aktivere det, og tryk de­refter på menu.
Brugervejledning 31
DEVIreg™ Touch
2. Tryk på INDSTILLINGER i ne­derste højre hjørne af menu­en. Tryk derefter på OPTIONS.
3. Brug pilene i højre side af skærmbilledet for at gå til DÆMP LYS, og tryk for at vælge. Tryk derefter på DÆMP for at dæmpe bag­grundslyset, eller tryk på FRA for at slå baggrundslyset fra. Tryk på
Du vender tilbage til den normale temperaturvisning ved at trykke på returpilen i øverste venstre hjørne af skær­men, indtil du når hovedmenuen. Derefter trykker du på
.
for at bekræfte.
32 Brugervejledning
DEVIreg™ Touch

2.11 Sprog

Sådan vælger du sprog
1. Rør ved termostatdisplayet for at aktivere det, og tryk de­refter på menu.
2. Tryk på Indstillinger i neder­ste højre hjørne af menuen. Tryk derefter på OPTIONS.
3. Brug pilene i højre side af skærmbilledet til at gå til dit sprog, og tryk derefter for at vælge det. Tryk derefter på i øverste højre hjørne for at bekræfte.
Du vender tilbage til den normale temperaturvisning ved at trykke på returpilen i øverste venstre hjørne af skær­men, indtil du når hovedmenuen. Derefter trykker du på
.
Brugervejledning 33
DEVIreg™ Touch

2.12 Slukning eller tænding af termostaten

Sådan slukker du termostaten
1. Tryk på knappen på siden af termostaten.
2. Tryk på SLUK.
Nu vises der et tænd/sluk-symbol på displayet.
34 Brugervejledning
DEVIreg™ Touch
Sådan tænder du for termostaten
1. Rør ved termostatdisplayet for at aktivere det. Tryk deref­ter på tænd i nederste ven­stre hjørne.

3 Fejlmeddelelser

Fejlmedde-
lelse
Brugervejledning 35
Problem Løsning
Termostaten er overophe­det og er slået fra.
Gulvføleren er kortsluttet.
Gulvføleren er afbrudt.
Lad termostaten køle af et stykke tid. Sluk og tænd derefter for termo­staten. Hvis fejlen ikke forsvinder, skal du kon­takte din autoriserede in­stallatør.
Hvis fejlen ikke forsvin­der, skal du kontakte din autoriserede installatør.
Hvis fejlen ikke forsvin­der, skal du kontakte din autoriserede installatør.
DEVIreg™ Touch
4 Afmontering af den forreste del af ter-
mostaten
Når du skal male, tapetsere eller udføre andre projekter, kan du fjerne den forreste del af termostaten fra montage­bunden.
Vigtigt: Tryk IKKE på displayskærmen, når du fjerner den forreste del og heller ikke, når du klikker den tilbage på plads.
Tryk fingrene ind under siden på den forreste del, og træk den udad mod dig selv:
Klik den forreste del tilbage på plads for at geninstallere termostaten.
36 Brugervejledning
5
Y E A R
DEVIreg™ Touch

5 Garanti

6 Bortskaffelsesanvisning

Brugervejledning 37
DEVIreg™ Touch
38 Brugervejledning
DEVIreg™ Touch
Brugervejledning 39
DEVIreg™ Touch
Danfoss A/S Electric Heating Systems Ulvehavevej 61 7100 Vejle Denmark Phone: +45 7488 8500 Fax: +45 7488 8501 E-mail: EH@DEVI.com www.DEVI.com
Danfoss påtager sig intet ansvar for mulige fejl i kataloger, brochurer og andet trykt materiale. Danfoss forbeholder sig ret til uden forudgående varsel at foretage ændringer i sine produkter, herunder i produkter, som allerede er i ordre, såfremt dette kan ske uden at ændre allerede aftalte specifikationer. Alle varemærker i dette materiale tilhører de respektive virksomheder. DEVI og DEVI logoet er varemærker tilhørende Danfoss A/S. Alle rettigheder forbeholdes.
VUGDB201 Produced by Danfoss © 07/2012
Loading...
