Danfoss DEVIreg Touch User guide [sk]

Návod na použitie
DEVIreg™ Touch
Inteligentný elektronický termostat
www.DEVI.com
DEVIreg™ Touch

Obsah

1 Úvod ................... 4
2 Nastavenia ................ 6
3 Chybové hlásenia ............ 35
4 Odobranie prednej časti termostatu 36
5 Záruka .................. 37
6 Pokyny na likvidáciu .......... 37
1.1 Bezpečnostné pokyny ...... 5
2.2 Čas a dátum ........... 8
2.3 Obdobia so zníženou teplotou 10
2.4 Režim neprítomnosti (Away) .. 18
2.5 Minimálna podlahová teplota . 21
2.6 Obnovenie predvolených nasta-
vení teploty ............ 23
2.7 Bezpečnostný zámok ...... 24
2.8 Ochrana proti mrazu ....... 26
2.9 Spotreba energie ......... 29
2.10 Intenzita podsvietenia ...... 30
2.11 Jazyk ................ 31
2.12 Zapnutie a vypnutie termostatu
.................... 33
Návod na použitie 3
DEVIreg™ Touch

1 Úvod

DEVIreg™ Touch je elektronický termostat osobitne navr­hnutý pre podlahové vykurovacie systémy. Termostat má okrem iných aj nasledovné funkcie:
dotykový displej s podsvietením;
jednoduchá prevádzka pomocou ponuky termostatu;
Plán úspornej prevádzky: Preddefinovaný alebo použí-
vateľom upravený program časovača, vrátane celkovo flexibilných nastavení období dňa a času, vám umož­ňuje prednastaviť teplotu na úrovniach úspory ener­gie, napr. ak ste v práci alebo spíte – a s optimálnym zapnutím či vypnutím vykurovania za účelom dosiah­nutia požadovanej teploty v správny čas.
detekcia otvoreného okna, ktorá bráni nadmernému
vykurovaniu pri náhlom poklese teploty; Nastavenie v dobe neprítomnosti: Potlačenie normál-
neho naplánovaného programu počas určených obdo­bí;
merač spotreby;
tlačidlo pre rýchly prístup k funkciám, ako je napríklad
Ochrana proti mrazu a funkcia Away (Preč).
4 Návod na použitie
DEVIreg™ Touch

1.1 Bezpečnostné pokyny

Dodržiavajte nasledujúce usmernenia:
Nezakrývajte termostat, napríklad zavesením osušiek
alebo podobných predmetov pred neho! Naruší sa tým schopnosť termostatu správne snímať a nastavo­vať teplotu v miestnosti.
Na termostat nevylievajte žiadne tekutiny.
Neotvárajte, nerozoberajte ani žiadnym spôsobom ne-
upravujte termostat. Ak sa termostat nachádza v dosahu malých detí, použi-
te bezpečnostný zámok. Neodpájajte sieťové napájanie termostatu.
Inštaláciu termostatu musí vykonať autorizovaný a
kvalifikovaný technik v súlade s miestnymi nariadenia­mi.
Návod na použitie 5
DEVIreg™ Touch

2 Nastavenia

Základné pravidlá pre zmenu nastavení termostatu
Prístup k rôznym nastaveniam
Zvýšenie hodno-tyStlačte šípku > (stlačením a pridržaním
Zníženie hodno-tyStlačte šípku < (stlačením a pridržaním
Potvrdenie hod­noty
Stornovanie zmien
Návrat na nor­málne zobraze­nie teploty
Priamo na displeji stlačte položku, kto­rú chcete zobraziť.
sa bude hodnota meniť rýchlejšie)
sa bude hodnota meniť rýchlejšie) V pravom hornom rohu obrazovky
stlačte V ľavom hornom rohu obrazovky stlač-
te šípku dozadu, čím prejdete na pred­chádzajúcu obrazovku bez uloženia vykonaných zmien.
Stlačte opakovane šípku dozadu v ľa­vom hornom rohu displeja, kým sa ne­vrátite do hlavnej ponuky, a potom v prostriedku obrazovky s hlavnou po­nukou stlačte symbol
.
.
6 Návod na použitie
DEVIreg™ Touch

2.1 Nastavenie teploty

Ak displej nie je aktívny, ukazuje aktuálnu teplotu nameranú v miestnosti:
Ak displej aktivujete, ukazuje vami požadovanú teplotu (t.j. teplotu, ktorú ste nastavili).
Ak systém vykuruje, naľavo od údaja o teplote budú blikať šípky smerom nahor.
Návod na použitie 7
Zníženie a zvýšenie teploty
1. Dotykom aktivujte displej ter­mostatu. Potom na pravej strane obrazovky displeja stlačte šípku hore alebo dole.

2.2 Čas a dátum

Nastavenie času a dátumu
1. Dotykom aktivujte displej ter­mostatu, potom stlačte ponu.
2. V ľavom dolnom rohu ponuky stlačte TIME/DATE (Čas a dá­tum). Potom stlačte ČAS.
DEVIreg™ Touch
8 Návod na použitie
DEVIreg™ Touch
3. Stlačte číslice hodín.
4. Pomocou šípok < a > nastavte hodiny. Potvrďte stlačením
.
5. Stlačte číslice minút a pomo­cou šípok < a > nastavte mi­núty. Nastavenie potvrďte stlačením a ďalším stlače­ním sa vráťte na obrazovku TIME/DATE.
6. Stlačte DÁTUM.
Návod na použitie 9
DEVIreg™ Touch
7. Stlačte deň, mesiac, respektí­ve rok a nastavte dátum po­mocou šípok < a > a nastave­nie potvrďte stlačením . Stlačte symbol na obrazov­ke DÁTUM.
Ak sa chcete vrátiť na normálne zobrazenie teploty, stlá­čajte šípku dozadu v ľavom hornom rohu obrazovky, kým sa nedostanete do hlavnej ponuky, potom stlačte .

2.3 Obdobia so zníženou teplotou

Termostat môžete nastaviť na udržiavanie konštantnej te­ploty alebo nechať termostat automaticky prepínať medzi časovými obdobiami so zníženou teplotou (nazývané aj ekonomická teplota) a časovými obdobiami s komfortnou teplotou. Termostat je štandardne nastavený na nasledovné časové obdobia s komfortnou teplotou:
pondelok – piatok: 6:00 – 8:00 a 16:00 – 22:30.
sobota – nedeľa: 7:00 – 22:45.
Časovač termostatu použite pre zmenu prednastavených období komfortnej teploty a pre nastavenie požadovanej komfortnej a ekonomickej teploty. Poznámka: Aby bolo možné prepínať medzi komfortnou a ekonomickou teplo­tou, je nutné aktivovať funkciu časovača (ZAP.).
10 Návod na použitie
DEVIreg™ Touch
Termostat je vybavený funkciou predpovede. Ak je táto funkcia zapnutá (t.j. funkcia PREDPOVEĎ je nastavená na ZAP., keď stlačíte ponuku SETTINGS a potom MOŽNOSTI), stačí, keď vyberiete obdobie, v ktorom požadujete komfort­nú a ekonomickú teplotu. Termostat potom vypočíta, kedy má začať vykurovanie, aby sa dosiahla požadovaná teplota v stanovenom čase.
Definovanie období s komfortnou a ekonomickou te­plotou
1. Dotykom aktivujte displej ter­mostatu, potom stlačte ponu.
2. V ľavom hornom rohu ponuky stlačte TIMER (Týždenný plán). Potom stlačte UPRAVIŤ PLÁN.
Návod na použitie 11
3. Stlačte deň v týždni, v ktorom by ste chceli prepínať medzi obdobiami komfortnej a eko­nomickej teploty. V rámci jed­ného dňa môžete definovať až 2 obdobia s komfortnou te­plotou (a tiež 2 obdobia s eko­nomickou teplotou).
4. Stlačte časový údaj zapnutia v prvom období (t.j. 06:00 pod­ľa ilustračného obrázka) a na­definujte čas zapnutia v pr­vom období s komfortnou te­plotou.
5. Pomocou šípok < a > nastavte čas zapnutia tohto obdobia s komfortnou teplotou. Po­tvrďte stlačením .
DEVIreg™ Touch
12 Návod na použitie
DEVIreg™ Touch
6. Stlačte časový údaj vypnutia v prvom období s komfortnou teplotou a nadefinujte ju (t.j. 08:00 podľa ilustračného ob­rázka).
7. Pomocou šípok < a > nastavte čas vypnutia tohto ob-
dobia s komfortnou teplotou. Potvrďte stlačením .
8. Ak chcete, opakujte kroky 4 až 7 a nadefinujte čas za-
pnutia a čas vypnutia v druhom období s komfort­nou teplotou. Ak toto nepotrebujete, stlačením zru­šte začiarknutie pri druhom období s komfortnou te­plotou, čím ju deaktivujete.
Poznámka: Všetky časové obdobia pomimo nadefinované obdobia s komfortnou teplotou sú automaticky považo­vané za obdobia s ekonomickou teplotou.
Návod na použitie 13
DEVIreg™ Touch
9.
Stlačením symbolu potvrďte nastavenie období s komfort­nou teplotou. Teraz sa objaví obrazovka, kto­rá vám umožní skopírovať na­stavené obdobia s komfortnou teplotou do ďalších dní v týžd­ni.
10. Ak chcete obdobia s komfort-
nou teplotou aplikovať len na tento zvolený deň v týždni, ťuk­nite na NIE (symbol krížika), alebo ťuknite na ÁNO (symbol fajky), ak chcete prejsť na obra­zovku, kde si budete môcť vy­brať ďalšie zodpovedajúce dni v týždni. Potom stlačením sym­bolu skopírujte nadefinova­né obdobia s komfortnou te­plotou do týchto dní.
11. Zopakujte kroky 3 až 7 pre nadefinovanie období s komfortnou teplotou pre ďalšie dni v týždni.
Ak sa chcete vrátiť na normálne zobrazenie teploty, stlá­čajte šípku dozadu v ľavom hornom rohu obrazovky, kým sa nedostanete do hlavnej ponuky, potom stlačte .
14 Návod na použitie
DEVIreg™ Touch
Definovanie komfortnej a ekonomickej teploty
1. Dotykom aktivujte displej ter­mostatu, potom stlačte ponu.
2. V ľavom hornom rohu ponuky stlačte TIMER (Týždenný plán). Potom stlačte TEPLO- TY.
3. Stlačte KOMFORTNÁ a po­mocou šípok < a > nastavte komfortnú teplotu. Potvrďte stlačením .
Návod na použitie 15
DEVIreg™ Touch
4. Stlačte EKONOMICKÁ a po­mocou šípok < a > nastavte ekonomickú teplotu. Potvrďte stlačením .
Ak sa chcete vrátiť na normálne zobrazenie teploty, stlá­čajte šípku dozadu v ľavom hornom rohu obrazovky, kým sa nedostanete do hlavnej ponuky, potom stlačte .
Prezeranie nadefinovaných období s komfortnou teplo­tou
1. Dotykom aktivujte displej ter­mostatu, potom stlačte ponu.
2. V ľavom hornom rohu ponuky stlačte TIMER (Týždenný plán). Potom stlačte UPRAVIŤ PLÁN.
16 Návod na použitie
DEVIreg™ Touch
3. V pravom dolnom rohu obra­zovky VYBERTE DEŇ stlačte ikonu so symbolom informá­cie.
Objaví sa týždenný grafický pre­hľad nadefinovaných období s komfortnou teplotou.
Ak sa chcete vrátiť na normálne zobrazenie teploty, stlá­čajte šípku dozadu v ľavom hornom rohu obrazovky, kým sa nedostanete do hlavnej ponuky, potom stlačte .
Zapnutie a vypnutie funkcie časovača
Funkciu časovača môžete napríklad vypnúť vtedy, ak sa vy­žaduje krátkodobé predĺženie obdobia s komfortnou teplo­tou.
Keď je časovač vypnutý, v hornej časti displeja termostatu sa objaví symbol ruky (pre znázornenie, že regulácia te­ploty je riadená ručne).
Návod na použitie 17
DEVIreg™ Touch
1. Stlačte tlačidlo na bočnej stra­ne termostatu.
2. Časovač zapnete stlačením AKTIVOVAŤ alebo časovač vypnete stlačením DEAKTI-
VOVAŤ.

2.4 Režim neprítomnosti (Away)

Potlačenie normálnych nastavení teploty na jeden a viacero dní
Akákoľvek nastavená teplota sa bude udržovať 24 hodín denne podľa počtu zvolených dní. Po vypršaní tohto počtu dní sa obnoví normálne nastavenie teploty.
18 Návod na použitie
DEVIreg™ Touch
1. Dotykom aktivujte displej ter­mostatu, potom stlačte ponu.
2. V pravom hornom rohu ponu­ky stlačte AWAY (Režim ne­prítomnosti). Potom stlačte OBDOBIE.
3. Ťuknite na počiatočný deň a pomocou šípok < a > nastavte dátum. Potvrďte stlačením . Ak chcete cez dátumy prechá­dzať rýchlejšie, stlačte a pod­ržte šípku < alebo >.
4. Ťuknite na koncový deň a pomocou šípok < a > na­stavte dátum. Nastavenie potvrďte dvojitým stlače­ním symbolu .
Návod na použitie 19
5. Stlačte AWAY TEMP. (Teplota počas neprítomnosti) a použi­tím šípok < a > nastavte te­plotu pre obdobie, kedy bu­dete preč. Potvrďte stlačením
.
6. Presvedčite sa, či je režim ne­prítomnosti AWAY aktivova­ný. Ak nie je, stlačte AWAY (Režim neprítomnosti) a po­tom stlačte ZAP.. Potvrďte stlačením .
Na začiatku zadaného počiatočné­ho dňa sa na displeji objaví sym­bol kufríka.
DEVIreg™ Touch
20 Návod na použitie
DEVIreg™ Touch
Vypnutie funkcie Away
Ak sa vrátite skôr, než ste predpokladali, režim Away môže­te vypnúť.
1. Dotykom aktivujte displej ter­mostatu. Potom stlačte vyp v pravom dolnom rohu.

2.5 Minimálna podlahová teplota

Nastavenie minimálnej podlahovej teploty
Poznámka: Túto funkciu je možné aktivovať len v prípade,
kedy je k dispozícii izbový snímač a zároveň tiež podlahový snímač.
1. Dotykom aktivujte displej ter­mostatu, potom stlačte ponu.
Návod na použitie 21
DEVIreg™ Touch
2. V pravom dolnom rohu ponu­ky stlačte SETTINGS (Nasta­venia). Potom stlačte položku MOŽNOSTI.
3. Pomocou šípok na pravej stra­ne displeja prejdite na polo­žku MIN.PODL.TEP. a stlače­ním ju vyberte. Potom stlačte MIN. PODL. a ZAP.. Potvrďte stlačením .
4. Stlačte TEPLOTA. Pomocou šípok < a > nastavte minimál­nu podlahovú teplotu. Po­tvrďte stlačením .
Ak sa chcete vrátiť na normálne zobrazenie teploty, stlá­čajte šípku dozadu v ľavom hornom rohu obrazovky, kým sa nedostanete do hlavnej ponuky, potom stlačte .
Podlahová teplota sa teraz udržiava nad špecifikovanou dolnou hraničnou hodnotou.
22 Návod na použitie
DEVIreg™ Touch

2.6 Obnovenie predvolených nastavení teploty

Obnovenie predvolených nastavení teploty
1. Dotykom aktivujte displej ter­mostatu, potom stlačte ponu.
2. V pravom dolnom rohu ponu­ky stlačte SETTINGS (Nasta­venia). Potom stlačte položku MOŽNOSTI.
3. V pravom dolnom rohu ponu­ky stlačte položku OBNOVIŤ TEPL. a stlačením ju vyberte. Potvrďte nastavenie stlače­ním ikony .
Ak sa chcete vrátiť na normálne zobrazenie teploty, stlá­čajte šípku dozadu v ľavom hornom rohu obrazovky, kým sa nedostanete do hlavnej ponuky, potom stlačte .
Návod na použitie 23
DEVIreg™ Touch

2.7 Bezpečnostný zámok

Bezpečnostný zámok sa používa na uzamknutie displeja obrazovky proti nežiaducim zmenám nastavenia termosta­tu.
Uzamknutie displeja obrazovky
1. Dotykom aktivujte displej ter-
mostatu, potom stlačte ponu.
2. V pravom dolnom rohu ponu-
ky stlačte SETTINGS (Nastave­nia). Potom stlačte položku MOŽNOSTI.
3. Stlačte BEZP. ZÁMOK. Potom
stlačte ZAP.. Potvrďte stlače­ním .
24 Návod na použitie
DEVIreg™ Touch
Teraz sa po stlačení obrazovky ob­javí symbol zámku.
Odomknutie displeja obrazovky
1. Stlačte tlačidlo na bočnej stra-
ne termostatu.
2. Displej obrazovky odomknete
stlačením symbolu .
Návod na použitie 25
DEVIreg™ Touch

2.8 Ochrana proti mrazu

Funkcia ochrany proti mrazu sa používa na udržovanie urči­tej minimálnej teploty pre zaistenie teploty nad bodom mrazu (obvykle 5 °C).
Zapnutie funkcie ochrany proti mrazu
1. Stlačte tlačidlo na bočnej stra­ne termostatu.
2. Stlačte PROTIMR.TEPL..
26 Návod na použitie
DEVIreg™ Touch
Na displeji sa objaví symbol sneho­vej vločky.
Vypnutie funkcie ochrany proti mrazu
1. Dotykom aktivujte displej ter­mostatu. Potom stlačte vyp v pravom dolnom rohu.
Nastavenie teploty ochrany proti mrazu
1. Dotykom aktivujte displej ter­mostatu, potom stlačte ponu.
Návod na použitie 27
DEVIreg™ Touch
2. Stlačte SETTINGS (Nastave­nia) v pravom dolnom rohu ponuky. Potom stlačte INŠTA- LÁCIA a MANUÁLNE.
3. Pomocou šípok na pravej stra­ne obrazovky prejdite na po­ložku NEM.TEPL. a vyberte ju stlačením. Potom pomocou šípok < a > nastavte teplotu ochrany proti mrazu. Potvrďte stlačením .
Ak sa chcete vrátiť na normálne zobrazenie teploty,
stláčajte šípku dozadu v ľavom hornom rohu obra­zovky, kým sa nedostanete do hlavnej ponuky, po­tom stlačte .
28 Návod na použitie
DEVIreg™ Touch

2.9 Spotreba energie

Zistenie spotreby energie
1. Dotykom aktivujte displej ter­mostatu, potom stlačte ponu.
2. V pravom dolnom rohu ponu­ky stlačte SETTINGS (Nasta­venia). Potom stlačte INFO.
3. Stlačte SPOTREBA. Potom stlačte príslušné obdobie, pre ktoré chcete zobraziť spotre­bu energie: posledných 7 dní, 30 dní alebo celkovú spotre­bu energie od inštalácie ter­mostatu.
Ak sa chcete vrátiť na normálne zobrazenie teploty, stlá­čajte šípku dozadu v ľavom hornom rohu obrazovky, kým sa nedostanete do hlavnej ponuky, potom stlačte .
Návod na použitie 29

2.10 Intenzita podsvietenia

Zmena intenzity podsvietenia
1. Dotykom aktivujte displej ter­mostatu, potom stlačte ponu.
2. Stlačte SETTINGS (Nastave­nia) v pravom dolnom rohu ponuky. Potom stlačte polo­žku MOŽNOSTI.
DEVIreg™ Touch
30 Návod na použitie
DEVIreg™ Touch
3. Pomocou šípok na pravej stra­ne obrazovky prejdite na po­ložku JAS a vyberte ju stlače­ním. Potom stlačením SIVO znížte intenzitu podsvietenia alebo stlačením VYP. pod­svietenie úplne vypnite. Po­tvrďte stlačením .
Ak sa chcete vrátiť na normálne zobrazenie teploty, stlá­čajte šípku dozadu v ľavom hornom rohu obrazovky, kým sa nedostanete do hlavnej ponuky, potom stlačte

2.11 Jazyk

Výber jazyka
1. Dotykom aktivujte displej ter­mostatu, potom stlačte ponu.
.
Návod na použitie 31
DEVIreg™ Touch

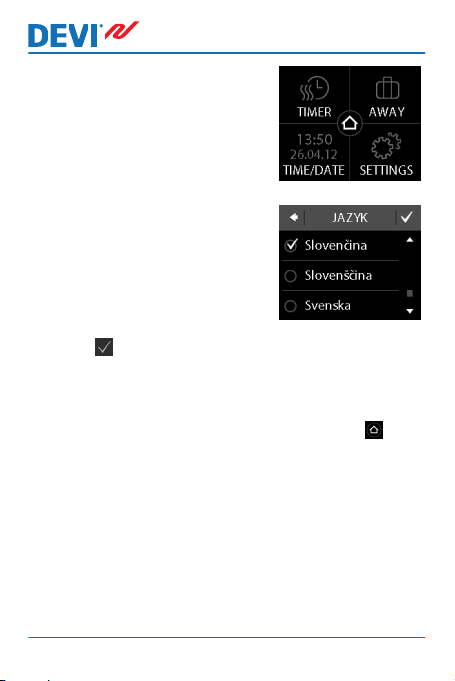

2. V pravom dolnom rohu ponu­ky stlačte SETTINGS (Nasta­venia). Potom stlačte položku MOŽNOSTI.
3. Pomocou šípok na pravej stra­ne obrazovky prejdite na svoj jazyk a vyberte ho stlačením (pozor, pre voľbu komuniká­cie po slovensky vyberte SLO­VENČINA a nie SLOVENŠČI­NA!). Potom potvrďte stlače­ním v pravom hornom rohu.
Ak sa chcete vrátiť na normálne zobrazenie teploty, stlá­čajte šípku dozadu v ľavom hornom rohu obrazovky, kým sa nedostanete do hlavnej ponuky, potom stlačte .
32 Návod na použitie
DEVIreg™ Touch

2.12 Zapnutie a vypnutie termostatu

Vypnutie termostatu
1. Stlačte tlačidlo na bočnej stra­ne termostatu.
2. Stlačte VYPNUTIE.
Na displeji sa objaví symbol pre vy­pnutie.
Návod na použitie 33
Zapnutie termostatu
1. Dotykom aktivujte displej ter­mostatu. Potom v ľavom dol­nom rohu stlačte zap.
DEVIreg™ Touch
34 Návod na použitie
DEVIreg™ Touch

3 Chybové hlásenia

Chybové hlá-
senie
Návod na použitie 35
Problém Riešenie
Termostat sa vypol pre pre­hriatie.
Skrat podla­hového sní­mača.
Podlahový snímač je od­pojený.
Nechajte termostat istý čas vychladnúť. Potom termostat vypnite a zno­vu zapnite. Ak sa nepo­darilo odstrániť chybu, kontaktujte autorizova­ného servisného techni­ka.
Ak sa nepodarilo odstrá­niť chybu, kontaktujte autorizovaného servisné­ho technika.
Ak sa nepodarilo odstrá­niť chybu, kontaktujte autorizovaného servisné­ho technika.
DEVIreg™ Touch

4 Odobranie prednej časti termostatu

Pri maľovaní, tapetovaní alebo iných podobných akciách, môžete odobrať prednú časť termostatu z pripevnenej zá­kladne.
Dôležité: Pri odoberaní a vracaní prednej časti termostatu NETLAČTE na obrazovku displeja.
Zatlačte prstami pod bočnú stranu prednej časti a potiahni­te ju smerom k sebe:
Ak chcete termostat znovu uviesť do prevádzky, zaklapnite predný kryt späť na svoje miesto.
36 Návod na použitie
5
Y E A R
DEVIreg™ Touch

5 Záruka

6 Pokyny na likvidáciu

Návod na použitie 37
DEVIreg™ Touch
38 Návod na použitie
DEVIreg™ Touch
Návod na použitie 39
DEVIreg™ Touch
Danfoss A/S Electric Heating Systems Ulvehavevej 61 7100 Vejle Denmark Phone: +45 7488 8500 Fax: +45 7488 8501 E-mail: EH@DEVI.com www.DEVI.com
Danfoss nezodpovedá za prípadné chyby v katalógoch, brožúkach či iných tlačivách. Danfoss si vyhradzuje právo upraviť svoje produkty bez upo­zornenia. Týka sa to aj produktov, ktoré sú už objednané, za predpokladu, že úpravy možno urobiť bez toho, aby potom bolo potrebné meniť aj predtým dohodnuté parametre. Všetky obchodné značky v tomto materiáli sú majetkom daných podnikov. DEVI a logo DEVI sú obchodnými znač­kami podniku Danfoss A/S. Všetky práva sú vyhradené.
VUGDB229 Produced by Danfoss © 07/2012
Loading...
