Asennusopas
DEVIreg™ Touch
Älykäs elektroninen termostaatti
www.DEVI.com
DEVIreg™ Touch
Sisällysluettelo
1 Johdanto ................. 3
2 Asennusohjeet ............. 8
3 Asetukset ................ 12
4 Symbolit ................. 24
5 Takuu ................... 25
6 Hävitysohjeet .............. 25
1 Johdanto
DEVIreg™ Touch on ohjelmoitava elektroninen termostaatti, jota käytetään lattialämmityksen ohjaukseen. Termostaatti on suunniteltu ainoastaan kiinteään asennukseen, ja
sitä voidaan käyttää huoneen lämmitykseen ja lattian mukavuuslämmitykseen. Termostaatin ominaisuuksia ovat
muun muassa:
1.1 Tekniset tiedot .......... 4
1.2 Turvaohjeet ............ 7
3.1 Alkuasetukset .......... 12
3.2 Mukautuva ............ 17
3.3 Ikkuna auki ............ 19
3.4 Lattian maksimilämpötila .... 20
Taustavalolla varustettu kosketusnäyttö.
▪
Helppokäyttöinen valikkopohjainen ohjelmointi ja
▪
käyttö.
Asennusopas 3
DEVIreg™ Touch
Opastava asennustoiminto, jossa huoneelle/lattialle
▪
tyyppikohtaiset asetukset.
Sopii erilaisille peitelevyvaihtoehdoille.
▪
Yhteensopiva useiden muiden toimittajien NTC-antu-
▪
rien kanssa.
Termostaatin asetukset voidaan määrittää ennen asen-
▪
nusta ja tuoda termostaattiin verkkogeneroitua koodia
käyttäen tai kopioida vastaavassa järjestelmässä olevasta termostaatista.
Etäyhteys termostaattiin asennuksen jälkeen verkko-
▪
koodattun käyttöliittymän avulla.
Tuotteen lisätiedot:
touch.devi.com
1.1 Tekniset tiedot
Käyttöjännite 220 - 240 V~, 50/60 Hz
Virrankulutus val-
miustilassa
Rele:
Resistiivinen kuorma
Induktiivinen kuorma
Maks. 0,40 W
Maks. 16 A / 3 680 W @ 230 V
cos φ = 0,3 maks. 1 A
4 Asennusopas
DEVIreg™ Touch
Tuntoelimet NTC 6,8 kOhm 25 °C:n lämpötilas-
Mittausarvot: (NTC 15
K)
0 °C
20 °C
50 °C
Ohjaus PWM (pulssileveysmodulaatio)
Ympäristön lämpötila 0 ... +30 °C
Jäätymissuojauksen
lämpötila
Asennusopas 5
sa
NTC 10 kOhm 25 °C:n lämpötilassa
NTC 12 kOhm 25 °C:n lämpötilassa
NTC 15 kOhm 25 °C:n lämpötilassa (oletus)
NTC 33 kOhm 25 °C:n lämpötilassa
NTC 47 kOhm 25 °C:n lämpötilassa
42 kOhm
18 kOhm
6 kOhm
5 °C...+9 °C (oletus 5 °C)
DEVIreg™ Touch
Lämpötila-alue Huoneen lämpötila: 5 ... 35 °C.
Lattian lämpötila: 5 ... 45 °C.
Lattia maks.: 20 ... 35 °C (jos sinetti
murrettu, enintään 45 °C).
Min. asennusvalmis lattia: 10 ... 35
°C, ainoastaan huone- ja lattia-anturin yhdistelmällä.
Anturivikojen tarkkai-luTermostaatissa on sisäänraken-
nettu tarkkailupiiri, joka katkaisee
lämmityksen, jos anturi irrotetaan
tai siihen tulee oikosulku.
Kaapelin tekniset tie-
1 x 4 mm2 tai 2 x 2,5 mm
2
dot maks.
standardi 60730-1:
75 °C
120N/75°C
Käyttöluokka 2 (kotikäytössä)
Ohjaintyyppi 1C
Ohjelmistoluokka A
Säilytyslämpötila -20 ... +65 °C
IP-luokitus 21
Suojausluokka
Luokka II -
Mitat 85 x 85 x 20 - 24 mm (syvyys sei-
nään upotettuna: 22 mm)
Paino 103 g
6 Asennusopas
DEVIreg™ Touch
Sähköturvallisuuden ja sähkömagneettisen yhteensopivuuden osalta tuote on kotitalouteen ja vastaavaan käyttöön
tarkoitettuja automaattisia sähköisiä ohjauslaitteita koskevan EN/IEC-standardin mukainen:
EN/IEC 60730-1 (yleinen)
▪
EN/IEC 60730-2-9 (termostaatti)
▪
1.2 Turvaohjeet
Varmista sähkösyötön jännitteettömyys ennen termostaatin kytkemistä.
TÄRKEÄÄ: Kun termostaattia käytetään säätämään puulattiaa tai vastaavaa materiaalia lämmittävää lattialämmityselementtiä, käytä aina lattia-anturia, äläkä koskaan aseta lattian maksimilämpötilaksi yli 35 °C.
Huomioi myös seuraavat seikat:
Valtuutetun ja pätevän asentajan on asennettava ter-
▪
mostaatti paikallisten määräysten mukaisesti.
Varmista sähkösyötön jännitteettömyys ennen ter-
▪
mostaatin kytkemistä.
Termostaatti on kytkettävä vikavirtasuojalla varustet-
▪
tuun ryhmään.
Älä altista termostaattia kosteudelle, vedelle, pölylle tai
▪
liialliselle kuumuudelle.
Asennusopas 7
DEVIreg™ Touch
2 Asennusohjeet
Ota huomioon seuraavat termostaatin sijoittamista koskevat ohjeet:
Aseta termostaatti seinälle sopivalle korkeudelle (yleensä 80 - 170 cm).
Termostaattia ei saa asentaa märkätiloihin,
vaan se on asennettava viereiseen kuivaan
huoneeseen. Sijoita termostaatti aina IP-luokitusta koskevien paikallisten määräysten mukaisesti.
Älä sijoita termostaattia ulkoseinän sisäpuolelle.
Asenna termostaatti aina vähintään 50 cm:n
päähän ovista ja ikkunoista.
8 Asennusopas
DEVIreg™ Touch
Älä sijoita termostaattia niin, että se altistuu
suoralle auringonvalolle.
Huomautus: Lattia-anturi mahdollistaa tarkan
lämpötilan säädön, ja sitä suositellaan käytettäväksi kaikissa lattialämmityssovelluksissa. Se
on pakollinen puulattioiden alla, koska se estää lattian ylikuumenemisen.
Aseta lattia-anturi suojaputkeen sopivaan paikkaan,
▪
jossa se ei joudu alttiiksi auringonvalolle tai oviaukosta
tulevalle vedolle.
Sen on oltava yhtä etäällä ja vähintään 2 cm etäisyy-
▪
dellä molemmista lämmityskaapeleista.
Suojaputken on oltava lattiapinnan tasalla. Upota put-
▪
kea tarvittaessa.
Vie putki kytkentärasiaan.
▪
Suojaputken taivutussäteen on oltava ainakin 50 mm.
▪
Asennusopas 9
DEVIreg™ Touch
Asenna termostaatti ohjeiden mukaisesti:

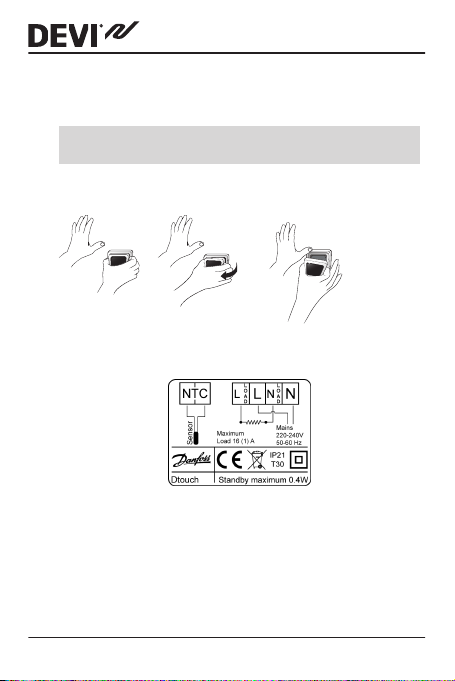

1. Avaa termostaatti:
Tärkeää: ÄLÄ paina näyttöruutua, kun irrotat etupa-
neelia.
Paina sormet etupaneelin sivujen alle ja vedä paneelia
itseesi päin:
2. Kytke termostaatti kytkentäkaavion mukaisesti.
10 Asennusopas
DEVIreg™ Touch
Lämmityskaapeli on kytkettävä virtakaapelin maajoh-
timeen erillisellä liittimellä.
Huomautus: Asenna lattia-anturi lattiaan aina suojaputkessa.
3. Asenna termostaatti.
Asenna termostaatti seinärasiaan kiinnittämällä
▪
ruuvit termostaatin kullakin sivulla olevista rei'istä.
Aseta kehys paikalleen.
▪
Napsauta näyttömoduuli takaisin paikalleen.
▪
Tärkeää: Älä paina näyttöruutua, kun napsautat näyttömoduulin takaisin paikalleen.
Asennusopas 11
DEVIreg™ Touch
Termostaatin on oltava kytkettynä verkkovirtaan 15 tunnin
ajan, jotta akku latautuu täyteen. Aika ja päivämäärä säilyvät muistissa 24 tuntia, jos termostaatti kytketään pois verkkovirrasta. Muut asetukset tallentuvat pysyvästi.
3 Asetukset
3.1 Alkuasetukset
Alkuasetukset on määritettävä laitteen ensimmäisen aktivoinnin yhteydessä:
1. Siirry haluamaasi kieleen
käyttämällä näytön oikeassa reunassa olevia
nuolia ja valitse kieli painamalla nuolta. Vahvista
painamalla näytön oikeasta yläkulmasta
.
12 Asennusopas
DEVIreg™ Touch
2. Paina tunteja ja aseta
tunti nuolinäppäimillä (<
tai >). Vahvista painamalla
3. Paina minuutteja ja aseta
minuutit nuolinäppäimillä (< tai >). Vahvista painamalla Siirry ASETA
PÄIVÄMÄÄRÄ -näytölle
napsauttamalla -kuvaketta kahdesti.
4. Paina päivää, kuukautta
ja vuotta vuorotellen ja
aseta päivämäärä nuolinäppäimillä (< ja >). Vahvista painamalla . Kun
päivämäärä on asetettu,
paina -kuvaketta ASE-
TA PÄIVÄMÄÄRÄ -näytöllä.
Asennusopas 13
DEVIreg™ Touch
5. Jos olet jo tehnyt asetuk-
set verkossa, valitse SYÖ-
TÄ KOODI ja siirry suoraan vaiheeseen 13.
Muussa tapauksessa paina ohjatun asetustoi-
minnon painiketta ja siirry kohtaan 6.
6. Siirry ASETUKSET-näyt-
töön ja aloita painamalla
.
7. Valitse nuolinäppäimillä
(< ja >), käytetäänkö ainoastaan lattia-anturia
vai huone- ja lattia-anturin yhdistelmää. Vahvista
painamalla
Huomautus: Myös "vain huone" -valinta voi olla
mahdollinen. Katso tarkemmat tiedot osasta Lattian
maksimaalinen lämpötila.
14 Asennusopas
DEVIreg™ Touch

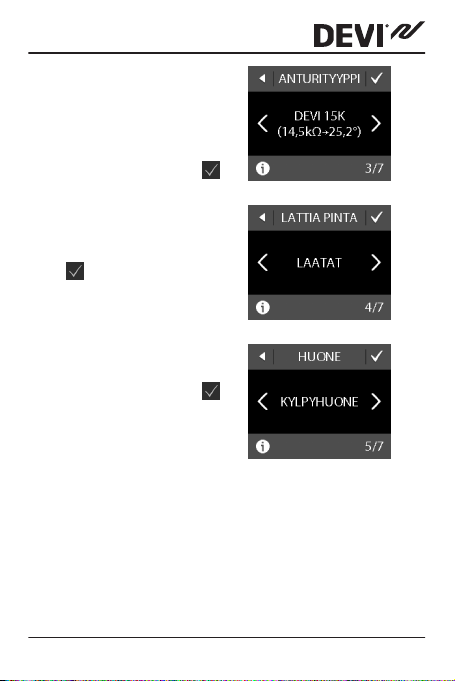

8. Valitse nuolinäppäimillä
(< tai >) asennetun lattiaanturin tyyppi. (Mitattu
vastus ja vastaava lämpötila näkyvät sulkeissa.)
Vahvista painamalla
9. Valitse lattiapinnoite
nuolinäppäimillä (< tai
>). Vahvista painamalla
10. Valitse huonetyyppi nuo-
linäppäimillä (< tai >).
Vahvista painamalla
Asennusopas 15
11. Valitse lämmityselemen-
tin arvioitu kuormitus
nuolinäppäimillä (< tai
>). Jos käytössä on ulkoinen rele tai jos asennustyyppi on tuntematon,
valitse "– –". Vahvista painamalla
12. Valitse nuolinäppäimillä
(< tai >), aktivoidaanko
ajastin. Poistu termostaatin alkuasetuksista painamalla . Ohita vaihe 13.
13. Syötä verkosta saamasi
tunnus. Poistu sitten termostaatin alkuasetuksista painamalla . Jos valintamerkkiä ( ) ei näy,
heksakoodi on virheellinen.
DEVIreg™ Touch
16 Asennusopas
DEVIreg™ Touch
3.2 Mukautuva
Mukautuva-toimintoa käytetään, kun siirrytään taloudellisen lämpötilan ja mukavuuslämpötilan välillä. Jos mukautuva-toiminto on käytössä, lämmitys menee päälle tai katkeaa
niin, että haluttu lämpötila saavutetaan haluttuun aikaan.
Jos mukavuuslämpötilaksi on esimerkiksi asetettu 22 °C ja
mukavuusjakso alkaa klo 6, lämmitys menee päälle ennen
tätä ajankohtaa niin, että huonelämpötila on 22 °C klo 6. Jos
mukautuva-toiminto on poissa käytöstä, lämmitys menee
päälle vasta klo 6. Kestää siis hetken ennen kuin huonelämpötila saavuttaa 22 °C. Mukautuva-toiminto myös optimoi
lämmityksenkatkaisun, kun siirrytään taloudellisen lämpötilan ja mukavuuslämpötilan välillä.
Mukautuva-toiminnon kytkeminen päälle/pois
1. Aktivoi termostaatin
näyttö koskettamalla sitä
ja paina sitten valikko.
Asennusopas 17
DEVIreg™ Touch
2. Valitse valikon oikeasta
alakulmasta Asetukset.
Paina sitten edelleen
ASETUKSET.
3. Paina MUKAUTUVA. Op-
timoi sitten lämmityksen
aloitus-/lopetusaika painamalla PÄÄLLÄ tai anna
lämmityksen mennä
päälle tai kytkeytyä pois
määritettyyn aikaan painamalla POIS PÄÄLTÄ.
Vahvista painamalla
Palaa normaaliin lämpötilanäyttöön painamalla pa-
luunuolta näytön vasemmasta yläkulmasta kunnes
saavut päävalikkoon. Paina sitten .
18 Asennusopas
DEVIreg™ Touch
3.3 Ikkuna auki
Ikkuna auki -tunnistustoiminnon kytkeminen päälle/
pois
1. Aktivoi termostaatin
näyttö koskettamalla sitä
ja paina sitten valikko.
2. Valitse valikon oikeasta
alakulmasta Asetukset.
Paina sitten edelleen
ASETUKSET.
Asennusopas 19
DEVIreg™ Touch
3. Paina IKKUNA AUKI. Pai-
na sitten PÄÄLLÄ, jos haluat kytkeä lämmityksen
väliaikaisesti pois päältä
huoneen lämpötilan äkillisen laskun aikana tai
POIS PÄÄLTÄ, jos haluat
termostaatin lämmittävän myös silloin, kun
lämpötila huoneessa äkkiä laskee. Vahvista painamalla
Palaa normaaliin lämpötilanäyttöön painamalla pa-
luunuolta näytön vasemmasta yläkulmasta kunnes
saavut päävalikkoon. Paina sitten
3.4 Lattian maksimilämpötila
Lattian maksimilämpötilan asettaminen
1. Aktivoi termostaatin
näyttö koskettamalla sitä
ja paina sitten valikko.
.
20 Asennusopas
DEVIreg™ Touch
2. Valitse valikon oikeasta
alakulmasta Asetukset.
Valitse sitten ASENNUS
ja MANUAALINEN ASE-
TUS.
3. Paina MAX LATTIAN
LÄMPÖTILA. Aseta sitten
nuolinäppäimillä (< ja >)
lattian sallittu maksimilämpötila. Vahvista painamalla
Palaa normaaliin lämpötilanäyttöön painamalla pa-
luunuolta näytön vasemmasta yläkulmasta kunnes
saavut päävalikkoon. Paina sitten .
Asennusopas 21
DEVIreg™ Touch
Jos murrat pienen muovisinetin näyttömoduulin takaa
esim. ruuvimeisselillä, voit
asettaa lattian maksimilämpötilaksi jopa 45 °C. Silloin on lisäksi mahdollista käyttää ainoastaan huoneanturitoimintoa.
Emme kuitenkaan suosittele
tämän mahdollisuuden käyttöä, sillä lattian ylikuumenemisriski on tällöin suurempi.
TÄRKEÄÄ: Kun termostaattia käytetään säätämään puulattiaa tai vastaavaa materiaalia lämmittävää lattialämmityselementtiä, käytä aina lattia-anturia, äläkä koskaan aseta lattian maksimilämpötilaksi yli 35 °C.
Huomautus: Ota yhteys lattian toimittajaan ennen lattian
maksimilämpötilan muuttamista. Huomioi myös seuraavat
seikat:
Lattialämpötila mitataan anturin sijaintipaikasta.
▪
Lämpötila puulattian alla voi olla jopa 10 astetta korke-
▪
ampi kuin lattian pinnassa.
Lattiavalmistajat määrittävät usein lattian suurimman
▪
pintalämpötilan.
22 Asennusopas
DEVIreg™ Touch
Läm-
Lattiapinnoite-esi-
möne-
merkki
ristävyys
(m2K/
W])
0,05 8 mm:n HDF-pohjai-
nen laminaatti
0,10 14 mm:n pyökkipar-
ketti
0,13 22 mm:n tammilank-ku> 800
< 0,17 Lattialämmitykseen
soveltuvan maton
enimmäispaksuus
0,18 22 mm:n kuusilankku 450 - 650
Lisätietoja Likimääräinen
> 800
kg/m
650 - 800
kg/m
kg/m
EN 1307:n
mukaan
kg/m
3
3
3
3
asetus 25 °C:n
lattialämpötilalle
28 ˚C
31 ˚C
32 ˚C
34 ˚C
35 °C
Asennusopas 23
DEVIreg™ Touch
4 Symbolit
Lämpötilanäytön vasempaan yläkulmaan voi ilmestyä seuraavia merkkejä:
Merkki Selitys
Termostaatti on manuaalisessa käyttötilassa, ts.
ajastintoiminto on kytketty pois päältä. Ajastin
mahdollistaa automaattisen siirtymisen taloudellisen lämpötilan ja mukavuuslämmön välillä
ennalta määrätyn aikataulun mukaisesti.
Poissaolojakso on ohjelmoitu. Kun poissaolojakso alkaa, poissaolojakso alkaa kello 00, ja
määritettyä poissaoloajan lämpötilaa pidetään
yllä 24 tuntia vuorokaudessa paluupäivään kello 24 asti. Tämän jälkeen käyttöön tulevat normaalit lämpötila-asetukset.
Järjestelmässä on tapahtunut virhe. Saat lisätietoja virheestä napsauttamalla varoitusmerkkiä.
24 Asennusopas
5
Y E A R
DEVIreg™ Touch
5 Takuu
6 Hävitysohjeet
Asennusopas 25
DEVIreg™ Touch
26 Asennusopas
DEVIreg™ Touch
Danfoss A/S
Electric Heating Systems
Ulvehavevej 61
7100 Vejle
Denmark
Phone: +45 7488 8500
Fax: +45 7488 8501
E-mail: EH@DEVI.com
www.DEVI.com
Danfoss ei vastaa luetteloissa, esitteissä tai painotuotteissa mahdollisesti esiintyvistä virheistä. Danfoss pidättää itselleen oikeuden tehdä ennalta
ilmoittamatta tuotteisiinsa muutoksia, myös jo tilattuihin, mikäli tämä voi tapahtua muuttamatta jo sovittuja suoritusarvoja. Kaikki tässä materiaalissa esiintyvät tavaramerkit ovat asianomaisten yritysten omaisuutta. DEVI ja DEVI logo ovat Danfoss A/S:n tavaramerkkejä. Kaikki oikeudet pidätetään.
0809XXXX & VIGDU220 Produced by Danfoss © 07/2012
Product Documentation
5 7 0 3 4 6 6 2 1 5 1 3 5
DK EL 7224215603
NO EL 5402666
FI SSTL 2600100
Designed in Denmark for Danfoss A/S
140F1064
DEVIreg Touch Design Frame
Intelligent Timer
Thermostat
Floor / Room Sensor
220-240V~
50-60Hz~
0 to +30°C
16A/3680W@230V~
IP 21
Loading...
