Danfoss DEVIreg Touch Operating guide [uk]

Інструкція з монтажу
DEVIreg™ Touch
Електронний інтелектуальний терморегулятор
www.DEVI.com
DEVIreg™ Touch

Зміст

1 Вступ ................... 4
3 Установки ................ 13
4 Символи ................. 27
5 Гарантія ................. 28
6 Інструкція з утилізації ........ 28
1.1 Технічні характеристики .... 5
1.2 Інструкції з безпеки ....... 8
3.1 Початкові настройки ...... 13
3.2 Прогноз .............. 19
3.3 Відкрите вікно .......... 21
3.4 Максимальна температура під-
логи ................ 23
Інструкція з монтажу 3
DEVIreg™ Touch

1 Вступ

DEVIreg™ Touch — електронний терморегулятор, що програмується, який використовується для керування електричними нагрівальними елементами, встановлени­ми у підлозі. Терморегулятор призначено для стаціонар­ного встановлення. Його можна використовувати для керування системою повного опалення кімнати або ком­фортним підігрівом підлоги. Серед інших терморегуля­тор має наведені нижче функції.
Сенсорний дисплей з підсвіткою.
Просте меню для програмування та використання.
Майстер встановлення з вибором типу кімнати та
покриття підлоги. Встановлюється у різні рамки.
Сумісність з NTC датчиками сторонніх виробників.
Установки терморегулятора можна запрограмувати
перед встановленням та імпортувати в терморегу­лятор за допомогою коду, створеного в Інтернеті, або копіювати з терморегулятора у подібну уста­новку.
Віддалений сервіс терморегулятора після встано-
влення за допомогою інтерфейсу на основі створе­ного в Інтернеті коду.
Додаткову інформацію про цей виріб також можна знайти на: touch.devi.com
4 Інструкція з монтажу
DEVIreg™ Touch

1.1 Технічні характеристики

Робоча напруга 220–240 В~, 50/60 Гц Споживання в режи-
мі очікування
Навантаження реле: Активне
Індуктивне
Датчик температури NTC 6,8 кОм при 25 °C
Опір датчика: (завод-
ська установка NTC 15 K) 0 °C 20 °C 50 °C
Регулювання PWM (широтно-імпульсна мо-
Температура середо­вища
Макс. 0,40 Вт
Макс. 16 А (3680 Вт) при 230 В Макс. 1 А при cos φ= 0,3
NTC 10 кОм при 25 °C NTC 12 кОм при 25 °C NTC 15 кОм при 25 °C (завод­ська установка) NTC 33 кОм при 25 °C NTC 47 кОм при 25 °C
42 кОм 18 кОм 6 кОм
дуляція) від 0 до +30 °C
Інструкція з монтажу 5
DEVIreg™ Touch
Температура захисту від замерзання
від 5 °C до +9 °C (заводська ус­тановка 5 °C)
Діапазон регулюван-няТемпература повітря: 535 °C.
Температура підлоги: 5–45 °C. Обмеження макс. температури підлоги: 20–35 °C (якщо розім­кнута невідновлювана пере­мичка, тоді до 45 °C). Обмеження мін. температури підлоги: 10–35 °C, лише в режи­мі з датчиком повітря кімнати та підлоги.
Контроль несправно­сті датчика
Терморегулятор має систему контролю, яка при обриві або замиканні датчика підлоги від­ключить нагрів.
Специфікація кабе-
1 x 4 мм2 чи 2 x 2,5 мм
2
лю, що підключаєть­ся (макс.)
Температура ви-
75 °C пробування тиску кулі
Ступінь забруднення 2 (використання в побуті) Тип контролера 1C
6 Інструкція з монтажу
DEVIreg™ Touch
Клас програмного за­безпечення
Температура збері­гання
IP клас 21
Клас захисту Розміри 85 x 85 x 2024 мм (глибина в
Вага 103 г
Електричну безпеку та електромагнітну сумісність для цього виробу передбачено відповідністю стандарту EN/IEC "Автоматичні електричні пристрої керування для побутового чи подібного використання":
EN/IEC 60730-1 (загальний)
EN/IEC 60730-2-9 (терморегулятор)
Інструкція з монтажу 7
A
від -20 до +65 °C
Клас II -
стіні: 22 мм)
DEVIreg™ Touch

1.2 Інструкції з безпеки

Перед монтажем переконайтеся, що живлення терморе­гулятора від мережі виключено.
ВАЖЛИВО! Коли терморегулятор використовується для керування нагрівальним елементом, встановленим у підлозі з деревяним покриттям або подібним матеріа­лом, завжди використовуйте датчик температури підло­ги та ніколи не встановлюйте максимальну температуру понад 35 °C.
Зважте також вказані нижче зауваження.
Монтаж терморегулятора має здійснювати уповно-
важений і кваліфікований монтажник відповідно до місцевих норм.
Терморегулятор необхідно підключати до мережі
живлення із застосуванням всеполюсного вимика­ча.
Завжди підключайте терморегулятор до надійного
безперебійного живлення. Не піддавайте терморегулятор дії вологи, води,
пилу та надмірного тепла.
8 Інструкція з монтажу
DEVIreg™ Touch

2 Інструкції з монтажу

Дотримуйтеся наведених нижче рекомендацій із монта­жу.
Встановіть терморегулятор на стіні на зруч­ній висоті (зазвичай 80–170 см).
Терморегулятор не можна встановлювати у приміщеннях з високим рівнем вологості. В цьому випадку встановлюйте його у суміж­ній кімнаті. Встановлювати терморегулятор треба відповідно до місцевих норм щодо IP класів захисту від вологи.
Не встановлюйте терморегулятор на внут­рішньому боці зовнішньої стіни.
Встановлювати терморегулятор необхідно на відстані щонайменше 50 см від вікон і дверей.
Інструкція з монтажу 9
DEVIreg™ Touch
Терморегулятор не повинен піддаватися дії прямих сонячних променів.
Примітка. Датчик температури підлоги дає змогу більш точно регулювати температуру повітря. Його рекомендується використову­вати для будь-яких видів підлог з підігрівом і обовязково в підлогах з деревяним по- криттям, щоб зменшити ризик його перегрі­ву.
Встановіть датчик температури підлоги у трубці у
відповідному місці, в якому він не піддаватиметься впливу сонячного світла чи протягу з дверей.
Датчик встановлюється на однаковій відстані та на
відстані > 2 см від двох ліній нагрівального кабелю. Трубка датчика має бути нижче поверхні підлоги; за
необхідності зробіть штрабу. Підведіть трубку датчика до з'єднуючої коробки.
Радіус вигину трубки датчика має бути не менше 50
мм.
10 Інструкція з монтажу
DEVIreg™ Touch
Виконайте вказані нижче кроки, щоб встановити терморегулятор.
1. Відкрийте терморегулятор.
Увага! НЕ натискайте на екран, коли знімаєте пере- дню панель.
Візьміться пальцями під передню панель та потяг­ніть її на себе:
2. Підключіть терморегулятор відповідно до схеми.
Інструкція з монтажу 11
DEVIreg™ Touch
Екран нагрівального кабелю потрібно підключити
до провідника заземлення блоку живлення за до­помогою окремого зєднувача.
Примітка. Датчик температури підлоги необхідно встановлювати у трубці.
3. Змонтуйте та зберіть терморегулятор.
Прикріпіть терморегулятор до стіни або до
монтажної коробки, прикрутивши гвинти/ шурупи через отвори на кожному боці термо­регулятора.
Встановіть рамку.
Вставте модуль екрана на місце.
Увага! НЕ натискайте на екран, коли встановлюєте модуль екрана на місце.
12 Інструкція з монтажу
DEVIreg™ Touch
При першому включенні підключіть живлення терморе­гулятора на 15 годин, щоб повністю зарядити батарею. Поточний час і день зберігається протягом 24 годин у разі відключення живлення. Усі інші установки зберіга­ються постійно.

3 Установки

3.1 Початкові настройки

Початкові настройки потрібно зробити, коли пристрій активується вперше:
1. Використовуйте стрілки
з правого боку екрана, щоб перейти до своєї мови, та натисніть, щоб вибрати її. Потім натис­ніть
у правому верхньому куті для під­твердження.
Інструкція з монтажу 13
DEVIreg™ Touch
2. Натисніть числа годин і скористайтеся стрілка­ми < і >, щоб встановити години. Натисніть для підтвердження.
3. Натисніть числа хвилин і скористайтеся стрілками < і >, щоб встановити хвилини. Натисніть для підтвердження. Натисніть знову, щоб перейти до екрана ВСТАНОВИТИ ДАТУ.
4. Натисніть день, місяць і рік відповідно та вста­новіть дату за допомо­гою стрілок < і > та на­тиснувши для під­твердження. Коли дата є правильною, натисніть
для підтвердження на екрані ВСТАНОВИТИ ДАТУ.
14 Інструкція з монтажу
DEVIreg™ Touch
5. Якщо було зроблено на­строювання установок через Інтернет, натис­ніть ВВЕДЕННЯ КОДУ та перейдіть безпосе­редньо до кроку 13. У протилежному випадку натисніть МАЙСТЕР НА- СТРОЮВАННЯ та пере- йдіть до кроку 6.
6. На інформаційному ек­рані НАСТРОЮВАННЯ натисніть почати.
, щоб роз-
Інструкція з монтажу 15
DEVIreg™ Touch
7. За допомогою стрілок < і > виберіть режим з датчиком підлоги або режим з поєднанням датчиків кімнати та під­логи. Натисніть для підтвердження.
Примітка. Може також бути доступним варіант
режиму "лише з датчиком темп. кімнати". Доклад­ніше дивись у розділі "Максимальна температура підлоги".
8. За допомогою стрілок < і > виберіть встановле­ний тип датчика підло­ги. (Виміряний опір і від­повідна температура показані в дужках.) На­тисніть ження.
9. За допомогою стрілок < і > виберіть тип покрит­тя. Натисніть для під­твердження.
для підтверд-
16 Інструкція з монтажу
DEVIreg™ Touch

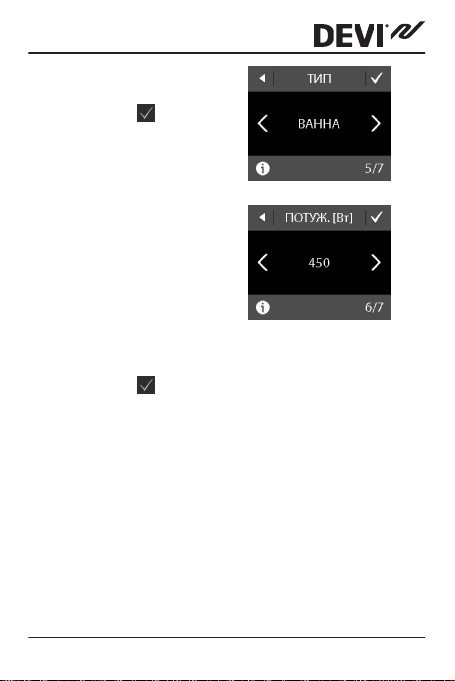

10. За допомогою стрілок < і > виберіть тип кімнати. Натисніть для під­твердження.
11. За допомогою стрілок < і > виберіть приблизну встановлену потужність нагрівального елемен­та. Якщо використо­вується зовнішній кон­тактор або встановле­ний вихід невідомий, виберіть параметр "– –". Натисніть для під­твердження.
Інструкція з монтажу 17

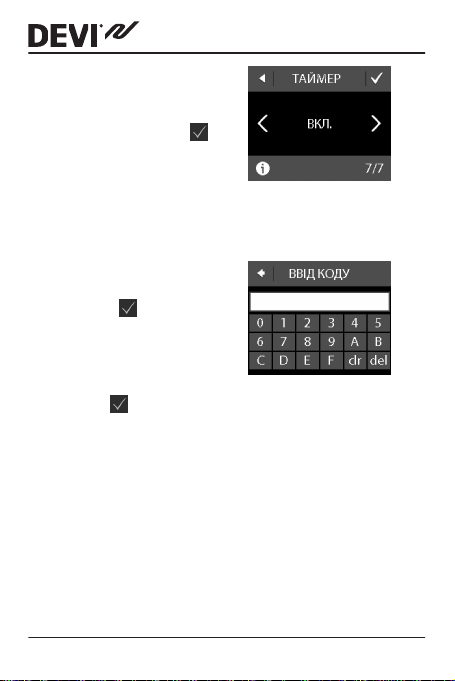

12. За допомогою стрілок < і > виберіть, чи потрібно включити режим з тай­мером. Натисніть , щоб підтвердити та за­вершити початкове на­строювання терморегу­лятора. Перейдіть до кроку 13.
13. Введіть створений в Ін­тернеті код. Потім на­тисніть , щоб завер­шити початкову на­стройку терморегулято­ра. Якщо не відобра­жається контрольна від­мітка ( ), значить ше­стизначний код непра­вильний.
DEVIreg™ Touch
18 Інструкція з монтажу
DEVIreg™ Touch

3.2 Прогноз

Функція прогнозу використовується під час перемикан­ня між комфортною та економною температурами. Якщо прогноз включено, обігрів починатиметься заздалегідь, щоб досягти потрібну температуру у вказаний час. На­приклад, якщо комфортну температуру встановлено на рівні 22 °C, а період комфорту починається о 6-й годині ранку, то нагрів включиться заздалегідь до цього часу, щоб температура в кімнаті становила 22 °C точно о 6-й годині. Якщо прогноз виключено, то нагрів не почнеться точно о 6-й годині, і для досягнення температури у 22 °C знадобиться певний час. Функція прогнозу також опти­мізує припинення обігріву під час перемикання між ком­фортною та економною температурами.
Як включити та виключити функцію прогнозу.
1. Торкніться дисплея тер­морегулятора, щоб ак­тивувати його, потім на­тисніть меню.
Інструкція з монтажу 19
DEVIreg™ Touch
2. Натисніть НАСТРОЙКИ у правому нижньому куті меню. Потім натис­ніть ПАРАМЕТРИ.
3. Натисніть ПРОГНОЗ. Потім натисніть ВКЛ., щоб нагрів включався/ виключався, чи ВІДКЛ., щоб нагрів включався/ виключався точно у за­даний час. Натисніть для підтвердження.
Щоб повернутися до відображення звичайної тем-
ператури, натискайте стрілку назад у лівому верхньому куті екрана, доки не відобразиться го­ловне меню, потім натисніть .
20 Інструкція з монтажу
DEVIreg™ Touch

3.3 Відкрите вікно

Як включити або виключити функцію "Виявлення відчиненого вікна"
1. Торкніться дисплея тер­морегулятора, щоб ак­тивувати його, потім на­тисніть меню.
2. Натисніть НАСТРОЙКИ у правому нижньому куті меню. Потім натис­ніть ПАРАМЕТРИ.
Інструкція з монтажу 21
DEVIreg™ Touch
3. Натисніть ВІДКРИТЕ ВІКНО. Після цього на-
тисніть ВКЛ., щоб тим­часово вимкнути обігрів у разі раптового зни­ження температури в кімнаті, чи ВІДКЛ., щоб дати можливість термо­регулятору продовжити обігрів приміщення у випадку раптового па­діння температури. На­тисніть для підтверд­ження.
Щоб повернутися до відображення звичайної тем-
ператури, натискайте стрілку назад у лівому верхньому куті екрана, доки не відобразиться го­ловне меню, потім натисніть
.
22 Інструкція з монтажу
DEVIreg™ Touch

3.4 Максимальна температура підлоги

Як установити максимальну температуру підлоги
1. Торкніться дисплея тер­морегулятора, щоб ак­тивувати його, потім на­тисніть меню.
2. Натисніть НАСТРОЙКИ у правому нижньому куті меню. Потім натис­ніть УСТАНОВКА і НА-
СТРОЮВАННЯ ВРУЧ­НУ.
3. Натисніть МАКС. ТЕМП. ПІДЛОГИ. Після цього
за допомогою стрілок < і > встановіть макси­мально допустиму тем­пературу підлоги. На­тисніть для підтверд­ження.
Інструкція з монтажу 23
DEVIreg™ Touch
Щоб повернутися до відображення звичайної тем-
ператури, натискайте стрілку назад у лівому верхньому куті екрана, доки не відобразиться го­ловне меню, потім натисніть .
Якщо зламати невелику пла­стикову перегородку на за­дній панелі модуля дисплея та на друкованій платі всере­дині модуля, наприклад ви­круткою, то буде змінена до 45° межа встановлення мак­симальної температури під­логи. Більш того, це дозво­лить використовувати ре­жим регулювання лише з датчиком кімнати. Проте це не рекомендується через підвищений ризик перегріву підлоги.
ВАЖЛИВО! Коли терморегулятор використовується для керування нагрівальним елементом, встановленим у підлозі з деревяним покриттям або подібним матеріа­лом, завжди використовуйте датчик температури підло­ги та ніколи не встановлюйте максимальну температуру понад 35 °C.
24 Інструкція з монтажу
DEVIreg™ Touch
Примітка. Зверніться до постачальника покриття підло- ги перед зміною максимальної температури підлоги та враховуйте наведені нижче чинники.
Температура підлоги вимірюється в місці встано-
влення датчика. Температура нижньої поверхні деревяного покрит-
тя підлоги може бути до 10 градусів вище ніж на верхній поверхні.
Виробники підлоги зазвичай вказують максимальну
температуру на поверхні підлоги.
Інструкція з монтажу 25
Тер­міч-
Приклади покрит­тя підлоги
Характе-
ристики ний опір [м²К/В т]
0,05 8 мм ламінат на ос-
> 800 кг/м
нові HDF
0,10 14 мм паркет з бука 650–800
кг/м
0,13 22 мм суцільна ду-
> 800 кг/м
бова дошка
< 0,17 Макс. товщина ки-
лима для підлоги з
відпов. до
EN 1307
підігрівом
0,18 22 мм суцільна со-
снова дошка
450–650
кг/м
DEVIreg™ Touch
Приблизне об­меження макс. темп. підлоги для темп. по­верхні 25 °C
3
28 °C
31 °C
3
3
32 °C
34 °C
35 °C
3
26 Інструкція з монтажу
DEVIreg™ Touch

4 Символи

Наведені нижче символи можуть зявлятися у верхньому лівому куті дисплея:
Сим­вол
Інструкція з монтажу 27
Значення
Терморегулятор перебуває в ручному режи­мі, тобто функція таймера вимкнена. Таймер дає змогу автоматично перемикатися між економною та комфортною температурою відповідно до попередньо визначеного гра­фіка.
Заплановано період "У від'їзді". У день відїзду період "У відїзді" починається о 00:00, і вка­зана для цього періоду температура підтри­муватиметься 24 години на добу, доки дата не повернеться до позначки 00:00. У цей час відновляться звичайні установки температу­ри.
Сталася помилка. Якщо натиснути символ по­передження, відобразиться додаткова інфор­мація про помилку.

5 Гарантія

5
Y E A R

6 Інструкція з утилізації

DEVIreg™ Touch
28 Інструкція з монтажу
DEVIreg™ Touch
Інструкція з монтажу 29
DEVIreg™ Touch
30 Інструкція з монтажу
DEVIreg™ Touch
Danfoss A/S Electric Heating Systems Ulvehavevej 61 7100 Vejle Denmark Phone: +45 7488 8500 Fax: +45 7488 8501 E-mail: EH@DEVI.com www.DEVI.com
Компанія Danfoss не може прийняти на себе відповідальність за можливі помилки в каталогах, проспектах та інших друкованих матеріаліх. Компанія Danfoss зберігає за собою право без повідомлення вносити зміни в свої вироби. Це стосується також до вже замовлених виробів,
при умові, що такі зміни не потягнуть за собою необхідні зміни у вже погоджених спеціфікаціях. Усі товарні знаки в цьому матеріал є власні­стю відповідних компаній. DEVI та логотип DEVI є товарними знаками компанїї Danfoss A/S. Усі права захищені.
0809XXXX & VIGDU219 Produced by Danfoss © 07/2012
