Danfoss DEVIreg Touch Operating guide [es]

Manual de instalación
DEVIreg™ Touch
Termostato electrónico inteligente
www.DEVI.com
DEVIreg™ Touch

Índice

1 Introducción ............... 4
3 Configuración .............. 13
4 Símbolos ................. 26
5 Garantía ................. 27
6 Instrucciones de eliminación ..... 27
1.1 Especificaciones técnicas .... 5
1.2 Instrucciones de seguridad ... 7
3.1 Configuración inicial ....... 13
3.2 Previsión ............. 18
3.3 Ventana abierta ......... 20
3.4 Temperatura máxima del suelo 21
Manual de instalación 3
DEVIreg™ Touch

1 Introducción

DEVIreg™ Touch es un termostato electrónico programable destinado al control de elementos calefactores de suelos radiantes eléctricos. El termostato está diseñado para una instalación fija únicamente y puede utilizarse tanto para la calefacción directa de la sala como para una calefacción confortable del suelo. Entre otras, el termostato dispone de las siguientes características:
Una pantalla táctil con retroiluminación.
Una programación y manejo sencillos mediante me-
nús. Un asistente de instalación con instalación específica
para suelos o ambientes. Compatibilidad con diversos sistemas de bastidores.
Compatibilidad con múltiples sensores NTC de otros
fabricantes. Los ajustes del termostato pueden especificarse antes
de la instalación e importarse en este mediante un có­digo generado mediante la web, o copiarse desde un termostato en una instalación similar.
Acceso remoto al termostato tras la instalación con
una interfaz de código web.
Si desea obtener más información sobre este producto, consulte: touch.devi.com
4 Manual de instalación
DEVIreg™ Touch

1.1 Especificaciones técnicas

Tensión de funciona­miento
Consumo de energía en espera
Relé: Carga resistiva Carga inductiva
Unidades sensoras NTC 6,8 kΩ a 25 °C
Valores de detección: (por defecto, NTC 15 K) 0 °C 20 °C 50 °C
Control PWM (modulación de amplitud
Temperatura ambien-teDe 0 a +30 °C
Manual de instalación 5
220-240 V~, 50 / 60 Hz
Máx. 0,40 W
Máx. 16 A / 3680 W a 230 V cos φ= 0,3 máx. 1 A
NTC 10 kΩ a 25 °C NTC 12 kΩ a 25 °C NTC 15 kΩ a 25 °C (por defecto) NTC 33 kΩ a 25 °C NTC 47 kΩ a 25 °C
42 kΩ 18 kΩ 6 kΩ
de pulso)
DEVIreg™ Touch
Temperatura de la
De 5 °C a +9 °C (por defecto, 5 °C) protección antiescar­cha
Intervalo de tempera­tura
Temperatura ambiente: 5-35 °C.
Temperatura del suelo: 5-45 °C.
Temperatura máx. del suelo:
20-35 °C (si se rompe el sello de
manera irrecuperable, entonces
hasta 45 °C).
Temperatura mín. del suelo:
10-35 °C solo en combinación de
sensor de suelo y ambiente. Seguimiento de fallos
del sensor
El termostato dispone de un cir-
cuito de seguimiento, que desac-
tivará la calefacción si el sensor
se desconecta o cortocircuita. Especificación máx. de
1 x 4 mm2 o 2 x 2,5 mm
2
cable Temperatura de prue-
75 °C ba de presión de bola
Grado de contamina-
2 (uso doméstico) ción
Tipo de controlador 1C Clase de software A
6 Manual de instalación
DEVIreg™ Touch
Temperatura de alma­cenamiento
Clase IP 21 Clase de protección Dimensiones 85 x 85 x 20-24 mm (dentro de la
Peso 103 g
La seguridad eléctrica y compatibilidad electromagnética de este producto están garantizadas mediante el cumpli­miento de la normativa EN / IEC «Dispositivos de control eléctrico automático para uso doméstico y análogo»:
EN / IEC 60730-1 (general)
EN / IEC 60730-2-9 (termostato)

1.2 Instrucciones de seguridad

Asegúrese de que el termostato está desconectado de la red eléctrica antes de la instalación.
IMPORTANTE: cuando el termostato se utilice para contro­lar un elemento del suelo radiante en conexión con un sue­lo de madera o de un material similar, utilice siempre un sensor de suelo y nunca ajuste la temperatura máxima de este a más de 35 °C.
Manual de instalación 7
De –20 a +65 °C
Clase II -
pared: 22 mm)
DEVIreg™ Touch
Tenga también en cuenta:
La instalación del termostato la deberá realizar un ins-
talador autorizado y cualificado de acuerdo con las normativas locales.
El termostato se debe conectar a la red eléctrica me-
diante un interruptor de desconexión de todos los po­los.
Conecte siempre el termostato a una fuente de ali-
mentación continua. No exponga el termostato a humedad, agua, polvo o
calor extremo.

2 Instrucciones de montaje

Respete las siguientes instrucciones de instalación:
Coloque el termostato a una altura adecuada en la pared (entre 80 y 170 cm).
El termostato no se debe colocar en habitacio­nes húmedas; instálelo en una habitación ad­yacente. Respete siempre las normativas loca­les sobre clases IP.
8 Manual de instalación
DEVIreg™ Touch
No coloque el termostato en la parte interior de un muro exterior.
Instale siempre el termostato a al menos 50 cm de ventanas y puertas.
Evite que el termostato se encuentre expuesto a la luz solar directa.
Nota: un sensor de suelo permite un control de la temperatura más preciso, se recomienda para todas las aplicaciones de suelo radiante y es obligatorio bajo suelos de madera para re­ducir el riesgo de sobrecalentamiento.
Coloque el sensor de suelo en un conducto en un lu-
gar adecuado que no esté expuesto a la luz solar direc­ta ni a las corrientes de aire al abrir puertas.
Colóquelo a la misma distancia y a más de 2 cm de dos
hilos calefactores. El conducto debe estar alineado con la superficie del
suelo, avellánelo si es necesario.
Manual de instalación 9
DEVIreg™ Touch
Lleve el conducto hasta la caja de conexión.
El radio de la curvatura del conducto debe ser de un
mínimo de 50 mm.
Siga los pasos descritos a continuación para instalar el termostato:
1. Abra el termostato:
Importante: NO presione la pantalla al extraer la par­te frontal.
Presione con los dedos debajo del lateral de la parte frontal y tire hacia usted:
10 Manual de instalación
DEVIreg™ Touch
2. Conecte el termostato según el esquema de cone-
xión.
La pantalla del hilo calefactor debe estar conectada al
conductor de masa del cable de la fuente de alimen­tación mediante un conector independiente.
Nota: instale siempre el sensor de suelo en un con­ducto en el suelo.
Manual de instalación 11
DEVIreg™ Touch
3. Fije el termostato y vuélvalo a montar.
Fije el termostato a un soporte o a una caja de
superficie asegurando los tornillos en los aguje­ros situados a ambos lados del termostato.
Coloque el bastidor.
Coloque el módulo de la pantalla en su posición
inicial
Importante: NO presione la pantalla al volver a colo­carla en su posición inicial.
Mantenga el termostato conectado a la red eléctrica duran­te 15 horas para que la batería se cargue por completo. La fecha y hora actual se mantienen durante 24 horas si se desconecta de la red eléctrica. El resto de ajustes se almace­nan permanentemente.
12 Manual de instalación
DEVIreg™ Touch

3 Configuración

3.1 Configuración inicial

La configuración inicial debe efectuarse cuando la unidad se activa por primera vez:
1. Utilice las flechas de la
parte derecha de la pan­talla para acceder a su idioma y pulse en él para seleccionarlo. A conti­nuación, pulse en la esquina superior derecha para confirmar la selec­ción.
2. Pulse los números de la
hora y utilice las flechas derecha e izquierda para fijarla. Pulse para con­firmar la selección.
Manual de instalación 13
DEVIreg™ Touch
3. Pulse los números de los minutos y utilice las flechas
derecha e izquierda para fijarlos. Pulse para con­firmar la selección. Pulse de nuevo para acceder a la pantalla Establecer fecha.

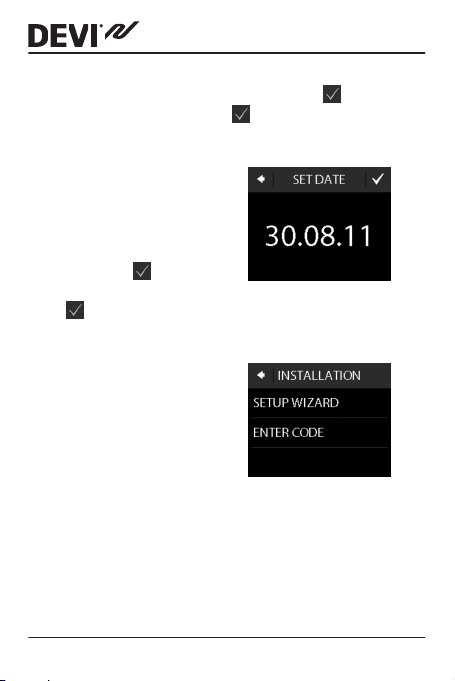

4. Pulse en el día, mes y
año, respectivamente, y fije la fecha mediante las flechas derecha e izquier­da. Confirme la selección mediante fecha sea correcta, pulse
en la pantalla Estable-
cer fecha.
5. Si ya ha efectuado la con-
figuración de la instala­ción en línea, pulse Intro- ducir código y vaya di­rectamente al paso 13. De no ser así, pulse Asis-
tente de configuración
y vaya al paso 6.
. Una vez la
14 Manual de instalación
DEVIreg™ Touch
6. En la pantalla informativa
de Configuración, pulse
para iniciar el proceso.
7. Utilice las flechas derecha
e izquierda para seleccio­nar si se utilizará única­mente un sensor de sue­lo o una combinación de sensores de suelo y am­biente. Pulse para confirmar la selección.
Nota: también puede estar disponible la opción de
«solo ambiente». Consulte el apartado «Temperatura máxima del suelo» para obtener más información.
Manual de instalación 15

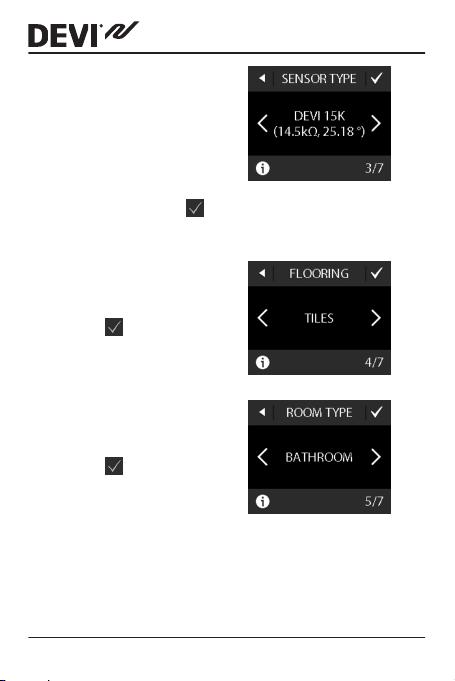

8. Utilice las flechas derecha
e izquierda para seleccio­nar el tipo de sensor de suelo instalado. (Se muestran entre parénte­sis la resistencia medida y la temperatura corres­pondiente.) Pulse para confirmar la selección.
9. Utilice las flechas derecha
e izquierda para seleccio­nar el tipo de pavimento. Pulse para confirmar la selección.
10. Utilice las flechas derecha
e izquierda para seleccio­nar el tipo de ambiente. Pulse para confirmar la selección.
DEVIreg™ Touch
16 Manual de instalación
DEVIreg™ Touch

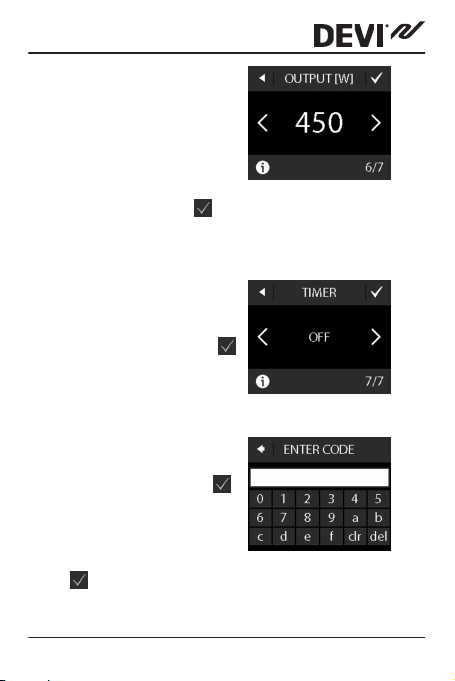

11. Utilice las flechas derecha
e izquierda para seleccio­nar la carga aproximada del elemento calefactor. Si se utiliza un relé exter­no o desconoce la salida instalada, seleccione la opción «– –». Pulse para confirmar la selec­ción.
12. Utilice las flechas derecha
e izquierda para seleccio­nar si debe activarse o no el temporizador. Pulse para finalizar la configu­ración inicial del termos­tato. Omita el paso 13.
13. Introduzca el código ge-
nerado mediante la web. A continuación, pulse para finalizar la configu­ración inicial del termos­tato. Si no aparece la marca de comprobación ( ) significa que el códi­go no es correcto.
Manual de instalación 17
DEVIreg™ Touch

3.2 Previsión

La función de previsión se utiliza al cambiar entre tempera­tura de confort y económica. Si la función de previsión está activada, la calefacción se iniciará de manera que se alcan­ce la temperatura indicada en la hora especificada. Por ejemplo, si la temperatura de confort está fijada en 22 °C y el periodo de confort se inicia a las 6.00 am, la calefacción se activará antes de las 6 de manera que la temperatura de la habitación sea de 22 °C a las 6 en punto. Si la función de previsión está desactivada, la calefacción no se iniciará has­ta las 6 en punto y se tardará un tiempo en alcanzar la tem­peratura ambiente de 22 °C. La función de previsión tam­bién optimiza el cambio entre temperatura de confort y económica deteniendo la calefacción.
Encendido y apagado de la función de previsión.
1. Toque la pantalla del ter-
mostato para activarla y, a continuación, pulse menú.
18 Manual de instalación
DEVIreg™ Touch
2. Pulse Configuración en
la esquina inferior dere­cha del menú. A conti­nuación, pulse Opciones.
3. Pulse Previsión. A conti-
nuación, pulse Encendi- do para optimizar el ini­cio / parada o Apagado para simplemente dejar que la calefacción se ini­cie / detenga a la hora es­pecificada. Pulse para confirmar la selección.
Para volver a la visualización de la temperatura nor-
mal, pulse la flecha izquierda de la esquina superior izquierda de la pantalla hasta acceder al menú prin­cipal y, a continuación, pulse .
Manual de instalación 19
DEVIreg™ Touch

3.3 Ventana abierta

Encendido y apagado de la función «detección de ven­tana abierta»
1. Toque la pantalla del ter-
mostato para activarla y, a continuación, pulse menú.
2. Pulse Configuración en
la esquina inferior dere­cha del menú. A conti­nuación, pulse Opciones.
20 Manual de instalación
DEVIreg™ Touch

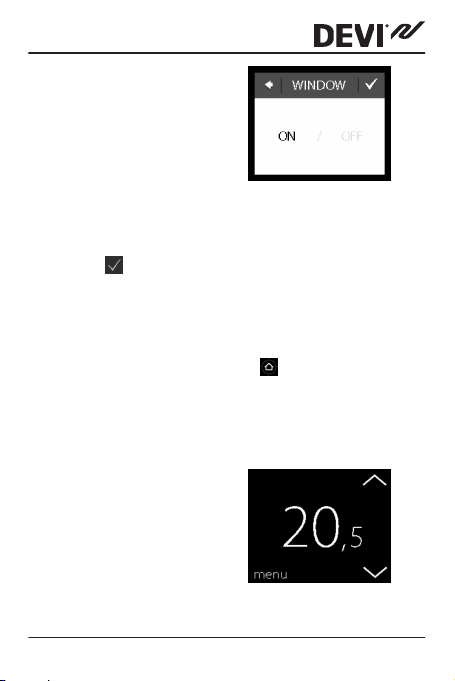

3. Pulse Ventana abierta. A
continuación, pulse En- cendido para desactivar temporalmente la cale­facción en caso de una reducción repentina de la temperatura ambiente o Apagado para dejar que el termostato funcione si se diera dicha situación. Pulse para confirmar la selección.
Para volver a la visualización de la temperatura nor-
mal, pulse la flecha izquierda de la esquina superior izquierda de la pantalla hasta acceder al menú prin­cipal y, a continuación, pulse

3.4 Temperatura máxima del suelo

Configuración de la temperatura máxima del suelo
1. Toque la pantalla del ter-
mostato para activarla y, a continuación, pulse menú.
.
Manual de instalación 21
DEVIreg™ Touch
2. Pulse Configuración en
la esquina inferior dere­cha del menú. A conti­nuación, pulse Instala-
ción y Configuración manual.
3. Pulse Temp. máx. del
suelo. Utilice las flechas
derecha e izquierda para configurar la temperatu­ra máxima del suelo per­mitida. Pulse para confirmar la selección.
Para volver a la visualización de la temperatura nor-
mal, pulse la flecha izquierda de la esquina superior izquierda de la pantalla hasta acceder al menú prin­cipal y, a continuación, pulse .
22 Manual de instalación
DEVIreg™ Touch
Si rompe el pequeño sello de plástico de la parte posterior del módulo de la pantalla; por ejemplo, con un destornilla­dor, será posible configurar la temperatura máxima del sue­lo hasta a 45 °C. Además, po­drá utilizar únicamente un sensor de ambiente. No obs­tante, esta opción no es reco­mendable ya que aumenta el riesgo de sobrecalentamiento del suelo.
IMPORTANTE: cuando el termostato se utilice para con­trolar un elemento del suelo radiante en conexión con un suelo de madera o de un material similar, utilice siempre un sensor de suelo y nunca ajuste la temperatura máxima de este a más de 35 °C.
Manual de instalación 23
DEVIreg™ Touch
Nota: póngase en contacto con el proveedor del suelo an­tes de cambiar la temperatura máxima del suelo y tenga en cuenta lo siguiente:
La temperatura del suelo se mide donde está colocado
el sensor. La temperatura en la parte inferior de un suelo de ma-
dera puede ser 10 grados superior a la de la parte su­perior.
Los fabricantes de suelos suelen especificar la tempe-
ratura máxima de la superficie exterior del suelo.
24 Manual de instalación
DEVIreg™ Touch
Resis-
Ejemplos de pavi-
tencia
mento térmi­ca [m2K / W]
0,05 Laminado a base de
aglomerado de 8 mm
0,10 Parqué de haya de 14mm650-800
0,13 Tablón de roble ma-
cizo de 22 mm
<0,17 Grosor máx. de la
moqueta adecuado
para el suelo radiante
0,18 Tablones de abeto
macizos de 22 mm
Detalles Configuración
> 800 kg/m
kg/m > 800
kg/m de acuerdo
con EN 1307
450-650 kg/m
3
3
3
3
aproximada para una tem­peratura del suelo de 25 °C
28˚C
31˚C
32˚C
34˚C
35 °C
Manual de instalación 25
DEVIreg™ Touch

4 Símbolos

Los siguientes símbolos pueden aparecer en la esquina su­perior izquierda de la pantalla de temperatura:
Símbo-loSignificado
El termostato se encuentra en modo manual; por ejemplo, la función del temporizador está desactivada. El temporizador permite cambiar automáticamente entre temperaturas de con­fort y económicas según una programación predefinida.
Se ha planificado un periodo de ausencia. El día de salida, el periodo de ausencia se inicia a las 00:00, la temperatura específica se mantendrá durante las 24 horas hasta el día de regreso, a las 00:00. Entonces se reanudarán los ajustes de temperatura habituales.
Se ha producido un error. Si pulsa en el símbolo de advertencia, se mostrará información adicio­nal sobre el error.
26 Manual de instalación
5
Y E A R
DEVIreg™ Touch

5 Garantía

6 Instrucciones de eliminación

Manual de instalación 27
DEVIreg™ Touch
28 Manual de instalación
DEVIreg™ Touch
Manual de instalación 29
DEVIreg™ Touch
30 Manual de instalación
DEVIreg™ Touch
Danfoss A/S Electric Heating Systems Ulvehavevej 61 7100 Vejle Denmark Phone: +45 7488 8500 Fax: +45 7488 8501 E-mail: EH@DEVI.com www.DEVI.com
Danfoss no acepta ninguana responsabilidad por posibles errores que pudieran aparecer en sus catáloges, folletos o cualquier otro material impre­so, reservándose el derecho de alterar sus productos sin previo aviso, incluyéndose los que estén bajo pedido, si estas modificaciones no afectan las características convenidas con el cliente. Todas las marcas comerciales de este material son propriedad de las respectivas compañías. DEVI y el logotipo DEVI son marcas comerciales de Danfoss A/S. Reservados todos los derechos.
0809XXXX & VIGDU205 Produced by Danfoss © 07/2012
Product Documentation
5 7 0 3 4 6 6 2 1 5 1 3 5
DK EL 7224215603
NO EL 5402666
FI SSTL 2600100
Designed in Denmark for Danfoss A/S
140F1064
DEVIreg Touch Design Frame
Intelligent Timer
Thermostat
Floor / Room Sensor
220-240V~
50-60Hz~
0 to +30°C
16A/3680W@230V~
IP 21
Loading...
