Paigaldusjuhend
DEVIreg™ Touch
Elektrooniline intelligentne termostaat
www.DEVI.com
DEVIreg™ Touch
Sisukord
1 Sissejuhatus ............... 4
2 Paigaldusjuhised ............ 8
3 Seaded .................. 12
4 Sümbolid ................. 24
5 Garantii .................. 25
6 Hävitusjuhend ............. 25
1.1 Tehnilised andmed ....... 5
1.2 Ohutusjuhised .......... 7
3.1 Algseaded ............ 12
3.2 Prognoos ............. 17
3.3 Aken lahti ............. 19
3.4 Maksimaalne põrandatempera-
tuur ................ 20
Paigaldusjuhend 3
DEVIreg™ Touch
1 Sissejuhatus
DEVIreg™ Touch on elektrooniline programmeeritav termostaat, mida kasutatakse elektriliste põrandakütteelementide juhtimiseks. Termostaat on ette nähtud üksnes statsionaarseks paigaldamiseks ning seda võib kasutada nii kogu
ruumi otsekütte kui ka põranda mugavuskütte juhtimiseks.
Termostaadil on muuhulgas järgmised omadused:
Tagantvalgustusega puuteekraan.
▪
Lihtsalt järgitav menüüpõhine programmeerimine ja
▪
talitlus.
Paigaldusjuht koos ruumi-/põrandatüübi kohase sea-
▪
distamisega.
Mitme raamisüsteemi tugi.
▪
Ühildub paljude kolmandate poolte NTC-anduritega.
▪
Termostaadi seadeid saab määrata enne paigaldamist
▪
ning salvestada termostaati veebipõhise koodi abil või
kopeerida sarnase paigaldise termostaadist.
Pärast paigaldamist kaugjuurdepääs termostaadile
▪
veebikoodiliidese abil.
Lisateavet toote kohta leiate:
touch.devi.com
4 Paigaldusjuhend
DEVIreg™ Touch
1.1 Tehnilised andmed
Tööpinge 220-240 V~, 50/60 Hz
Ooterežiimi voolu-
tarve
Relee:
Aktiivkoormus
Induktiivne koormus
Andurid NTC 6.8 kOhm temperatuuril 25 °C
Anduri väärtused:
(vaikimisi NTC 15 K)
0 °C
20 °C
50 °C
Juhtimine PWM (impulsilaiuse modulatsioon)
Ümbritsev tempera-
tuur
Külmakaitse tempe-
ratuur
Max 0,40 W
Max 16 A / 3680 W pingel 230 V
cos φ = 0,3 max 1 A
NTC 10 kOhm temperatuuril 25 °C
NTC 12 kOhm temperatuuril 25 °C
NTC 15 kOhm temperatuuril 25 °C
(vaikeseade)
NTC 33 kOhm temperatuuril 25 °C
NTC 47 kOhm temperatuuril 25 °C
42 kOhm
18 kOhm
6 kOhm
0 kuni +30 °C
5 °C kuni +9 °C (vaikeväärtus 5 °C)
Paigaldusjuhend 5
DEVIreg™ Touch
Temperatuurivahemik
Ruumi temperatuur: 5-35 °C.
Põranda temperatuur: 5-45 °C.
Max põrand: 20-35 °C (kui taastamatu kontakt on ära murtud, siis
kuni 45 °C).
Min põrand: 10-35 °C, ainult koos
ruumi- ja põrandaanduriga.
Anduritõrgete jälgimine
Termostaadil on integreeritud jälgimisahel, mis lülitab kütte välja,
kui andur on katkestatud või lühistatud.
Kaabli max ristlõike-
1x4 mm2 või 2x2,5 mm
2
pindalad
Kuuli survekatse
75 °C
temperatuur
Saasteaste 2 (kodukasutus)
Kontrolleri tüüp 1C
Tarkvaraklass A
Hoiustamistempera-
-20 °C kuni +65 °C
tuur
IP-klass 21
Kaitseklass
6 Paigaldusjuhend
Klass II -
DEVIreg™ Touch
Mõõtmed 85 x 85 x 20-24 mm (seinasisene
Kaal 103 g
Toote elektriohutus ja elektromagnetiline ühilduvus on tagatud vastavusega standardile EN/IEC "Automaatsed elektrilised kontrollseadised majapidamises ja selle sarnasele
kasutusele":
EN/IEC 60730-1 (üldine)
▪
EN/IEC 60730-2-9 (termostaat)
▪
1.2 Ohutusjuhised
Kontrollige enne paigaldamist, et termostaadile tulev toide
on välja lülitatud.
TÄHTIS: Kui termostaati kasutatakse puit- või muust sarnasest materjalist põrandal kasutatava põrandakütteelemendi
juhtimiseks, kasutage alati põrandaandurit ning ärge seadke põranda temperatuuri piirajat kunagi kõrgemaks kui 35
°C.
Paigaldusjuhend 7
sügavus: 22 mm)
DEVIreg™ Touch
Arvestage ka alljärgnevaga.
Termostaadi peab paigaldama volitatud ja kvalifitseeri-
▪
tud paigaldaja vastavalt kohalikele eeskirjadele.
Termostaat tuleb ühendada kaitselüliti abil, millel saab
▪
välja lülitada kõik poolused.
Ühendage termostaat alati püsivalt toitevõrku.
▪
Termostaat ei tohi kokku puutuda niiskuse, vee, tolmu
▪
ja liigse kuumusega.
2 Paigaldusjuhised
Järgige järgmisi paigaldusjuhiseid:
Paigaldage termostaat seinale sobivale kõrgusele (tavaliselt 80-170 cm).
Termostaati ei tohi paigaldada niisketesse ruumidesse. Paigaldage termostaat kõrvalruumi.
Paigaldage termostaat alati kooskõlas kohaliku
IP-klasside eeskirjaga.
Ärge paigaldage termostaati välisseina siseküljele.
8 Paigaldusjuhend
DEVIreg™ Touch
Paigaldage termostaat akendest ja ustest alati
vähemalt 50 cm kaugusele.
Ärge paigaldage termostaati otsese päikesevalguse kätte.
Märkus: põrandaandur võimaldab temperatuuri täpsemalt juhtida ning on soovitatav kõigis põrandakütterakendustes ja kohustuslik
puitpõrandate all, et vähendada põranda ülekuumenemise ohtu.
Paigaldage põrandaandur anduritorusse kahe kütte-
▪
kaabli vahele köetavale alale vähemalt poole meetri
kaugusele seintest.
Anduritoru ja kahe küttekaabli vaheline kaugus peab
▪
olema võrdne ja >2 cm.
Anduritoru ei tohi jääda põrandapinnast ülespoole -
▪
süvistage anduritoru vajadusel.
Anduritoru peab jõudma ühenduskarpi.
▪
Anduritoru painderaadius peab olema min 50 mm.
▪
Paigaldusjuhend 9
DEVIreg™ Touch
Järgige allpool olevaid termostaadi paigaldamise juhised.
1. Avage termostaat:
Tähtis: ÄRGE vajutage esiosa eemaldamise ajal ekraa-
nile.
Vajutage sõrmed esiosa alla ja tõmmake enda poole:
2. Ühendage termostaat vastavalt ühendusskeemile.
10 Paigaldusjuhend
DEVIreg™ Touch
Küttekaabli varjestus tuleb ühendada toitekaabli
maandusega, kasutades selleks eraldi ühendusklemmi.
Märkus: Paigaldage põrandaandur põrandasse alati
anduritorus.
3. Paigaldage ja monteerige termostaat.
Kinnitage termostaat süvistatavasse seadmetoosi
▪
või pinnapealsesse seinakarpi, keerates kruvid
läbi termostaadi külgedel olevate avade.
Pange raam peale.
▪
Vajutage ekraanimoodul tagasi kohale
▪
Tähtis: ÄRGE vajutage ekraanimooduli tagasi panemisel ekraanile.
Paigaldusjuhend 11
DEVIreg™ Touch
Laske termostaadil algul töötada toitevõrgust vähemalt 15
tundi, et aku laeks täielikult täis. Seejärel säilitatakse toitekatkestuse korral kellaaega ja kuupäeva 24 tundi. Kõik
muud andmed säilivad püsivalt.
3 Seaded
3.1 Algseaded
Algseaded tuleb määratleda seadme esimesel kasutamisel:
1. liikuge ekraani parem-
poolses osas olevate
noolte abil oma keelele ja
vajutage sellele. Seejärel
vajutage ülemises parempoolses nurgas kinnitamiseks nuppu
.
12 Paigaldusjuhend
DEVIreg™ Touch
2. Vajutage tundide num-
bril ning seadke tunnid
nooltega < ja >. Vajutage
kinnitamiseks nuppu .
3. Vajutage minutite num-
bril ning seadke minutid
nooltega < ja >. Vajutage
kinnitamiseks nuppu .
Kuvale SEA KUUPÄEV
liikumiseks vajutage
uuesti nuppu .
4. Vajutage päeva, kuu ja
aasta näidikul ja seadke
kuupäev noolenuppude
< ja > abil. Seejärel vajutage kinnitamiseks nuppu . Kui kuupäev on
õige, vajutage kinnitamiseks kuval SEA KUU-
PÄEV olevat nuppu .
Paigaldusjuhend 13
DEVIreg™ Touch
5. Kui olete juba online-pai-
galdusseadistuse teinud,
vajutage nuppu ENTER
CODE ja jätkake 13.
sammuga. Muudel juhtudel vajutage nuppu SEA-
DISTUSJUHT ja jätkake 6.
sammuga.
6. Teabekuval SEADISTA-
MINE vajutage alustamiseks nuppu
7. Valige noolenuppude <
ja > abil, kas kasutada ainult põrandaandurit või
ruumi- ja põrandaanduri
kombinatsiooni. Vajutage
kinnitamiseks nuppu .
Märkus: Valikus võib olla ka "ainult ruum". Täpsemat
infot vaadake jaotisest "Maksimaalne põrandatemperatuur".
.
14 Paigaldusjuhend
DEVIreg™ Touch
8. Valige noolenuppude <
ja > abil paigaldatud põrandaanduri tüüp. (Mõõdetud takistus ja vastav
temperatuur on sulgudes.) Vajutage kinnitamiseks nuppu .
9. Valige noolenuppude <
ja > abil põrandamaterjali
tüüp. Vajutage kinnitamiseks nuppu .
10. Valige ruumitüüp, vajuta-
des nooleklahve < ja >.
Vajutage kinnitamiseks
nuppu .
Paigaldusjuhend 15
11. Valige nooleklahvide < ja
> abil kütteelemendi ligikaudne võimsus. Välise
relee kasutamisel või juhul, kui paigaldatud väljund pole teada, valige "–
–". Vajutage kinnitamiseks nuppu .
12. Valige noolenuppude <
ja > abil, kas taimer aktiveerida või mitte. Termostaadi algse seadistamise
kinnitamiseks ja lõpetamiseks vajutage nuppu
. Jätke 13. samm vahe-
le.
13. Sisestage oma veebis ge-
nereeritud kood. Seejärel
lõpetage termostaadi
algne seadistamine, vajutades nuppu . Kui märkesümbolit ( ) ei kuvata,
on kuuekohaline kood
vale.
DEVIreg™ Touch
16 Paigaldusjuhend
DEVIreg™ Touch
3.2 Prognoos
Prognoosifunktsiooni kasutatakse siis, kui taimer lülitab
mugavustemperatuuri ja säästutemperatuuri vahel. Kui
prognoos on sisse lülitatud, käivitub küte nii, et soovitav
temperatuur saavutatakse etteantud ajaks. Näiteks kui teie
mugavustemperatuur on seatud väärtusele 22 °C ja mugavusperiood algab kell 6.00 hommikul, algab kütmine enne
kella 6, et saavutada kella 6-ks 22 °C temperatuur. Kui prognoos on välja lülitatud, ei alga kütmine enne kella 6 ning
temperatuuri 22 °C saavutamine võtab aega. Prognoosifunktsioon optimeerib ka kütmise seiskamist mugavus- ja
säästutemperatuuri vahel lülitamise korral.
Kuidas prognoosifunktsiooni sisse ja välja lülitada.

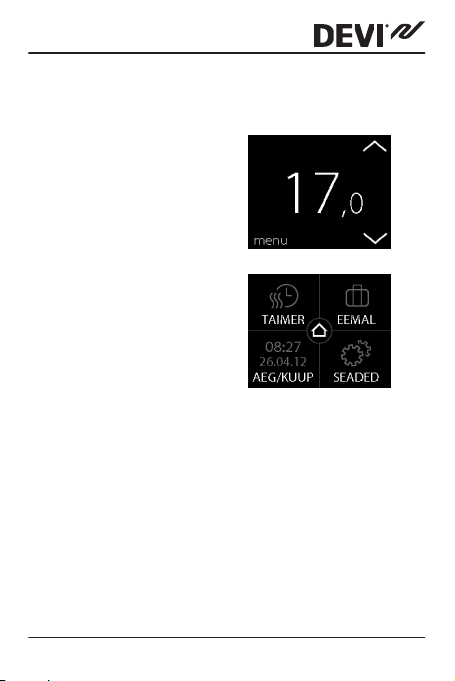

1. Aktiveerige termostaadi
ekraan sellel vajutades ja
vajutage nuppu menüü.
Paigaldusjuhend 17
DEVIreg™ Touch
2. Vajutage menüü alumi-
ses parempoolses nurgas
nuppu SEADED . Seejärel
vajutage nuppu VALI-
KUD.
3. Vajutage nuppu PROG-
NOOS. Seejärel vajutage
nuppu SEES, et kütmise
algus- ja lõppaega optimeeriks termostaat, või
nuppu VÄLJAS, et kütmine algaks/lõpeks etteantud ajal. Vajutage kinnitamiseks nuppu .
Tavatemperatuuri ekraanile naasmiseks vajutage
ekraani ülemises vasakpoolses nurgas olevat tagasiliikumise nuppu, kuni jõuate peamenüüsse. Seejärel
vajutage nuppu .
18 Paigaldusjuhend
DEVIreg™ Touch
3.3 Aken lahti
Kuidas funktsiooni "aken lahti" sisse ja välja lülitada
1. Aktiveerige termostaadi
ekraan sellel vajutades ja
vajutage nuppu menüü.
2. Vajutage menüü alumi-
ses parempoolses nurgas
nuppu SEADED . Seejärel
vajutage nuppu VALI-
KUD.
Paigaldusjuhend 19
DEVIreg™ Touch
3. Vajutage nuppu AKEN
LAHTI. Seejärel vajutage
nuppu SEES, et küte järsu temperatuurilanguse
korral kohe sisse ei lülituks, või nuppu VÄLJAS,
et järsu temperatuurilanguse korral ruumis lülituks kohe küte sisse. Vajutage kinnitamiseks
nuppu .
Tavatemperatuuri ekraanile naasmiseks vajutage
ekraani ülemises vasakpoolses nurgas olevat tagasiliikumise nuppu, kuni jõuate peamenüüsse. Seejärel
vajutage nuppu
3.4 Maksimaalne põrandatemperatuur
Kuidas seada maksimaalset põrandatemperatuuri
1. Aktiveerige termostaadi
ekraan sellel vajutades ja
vajutage nuppu menüü.
.
20 Paigaldusjuhend
DEVIreg™ Touch
2. Vajutage menüü alumi-
ses parempoolses nurgas
nuppu SEADED . Seejärel
vajutage nuppe PAIGAL-
DUS ja KÄSISEADISTUS.
3. Vajutage nuppu MAX.
PÕRANDA TEMP.. Seejärel seadke noolenuppude
< ja > abil maksimaalne
lubatav põranda temperatuur. Vajutage kinnitamiseks nuppu .
Tavatemperatuuri ekraanile naasmiseks vajutage
ekraani ülemises vasakpoolses nurgas olevat tagasiliikumise nuppu, kuni jõuate peamenüüsse. Seejärel
vajutage nuppu .
Paigaldusjuhend 21
DEVIreg™ Touch
Kui lõhute näiteks kruvikeerajaga ekraanimooduli tagaküljel oleva väikese plastliistaku
ja selle all oleva juhtme, saate
seada maksimaalseks põranda
temperatuuriks 45°. Edaspidi
saab siis kasutada ka ainult
ruumiandurit. Seda võimalust
ei ole siiski soovitatav kasutada seoses põranda suurema
ülekuumenemisohuga.
TÄHTIS: Kui termostaati kasutatakse puit- või muust sarnasest materjalist põrandal kasutatava põrandakütteelemendi juhtimiseks, kasutage alati põrandaandurit ning
ärge seadke põranda temperatuuri piirajat kunagi kõrgemaks kui 35 °C.
Märkus: Enne maks. põrandatemperatuuri muutmist pöörduge põrandakattematerjali müüja poole ja pöörake tähelepanu järgnevale:
Põranda temperatuuri mõõdetakse anduri paigaldami-
▪
se kohas.
Puitpõranda alumise osa temperatuur võib olla peal-
▪
mise osa temperatuurist kuni 10 kraadi kõrgem.
Põrandakattematerjali tootjad määravad maksimaalse
▪
temperatuuri sageli põranda pealispinna kohta.
22 Paigaldusjuhend
DEVIreg™ Touch
Termi-
Põrandakatte näi-
line
ted
takistus
[m2K/
W]
0,05 8 mm HDF-põhine la-
minaat
0,10 14 mm pöögiparkett 650–800
0,13 22 mm tammelaud > 800
< 0.17 Maks. sobiv vaiba
paksus põrandaküt-
teks
0,18 22 mm kuuselauad 450–650
Andmed Ligikaudne
> 800
kg/m
kg/m
kg/m
vastavalt
standardile
EN 1307
kg/m
3
3
3
3
seade 25 °C põrandatemperatuurile
28 ˚C
31 ˚C
32 ˚C
34 ˚C
35 °C
Paigaldusjuhend 23
DEVIreg™ Touch
4 Sümbolid
Temperatuuriekraani ülemises vasakpoolses nurgas võidakse kuvada alljärgnevaid sümboleid:
Sümbol
24 Paigaldusjuhend
Tähendus
Termostaat on manuaalrežiimis, st taimerifunktsioon ei toimi. Taimer võimaldab lülitada vastavalt eelnevalt määratud ajakavale automaatselt
öko- ja mugavustemperatuuride vahel.
Eemaloleku periood planeeritud. Eemalolekuperiood algab lahkumise päeval kell 00.00 ning
alates sellest ajast säilitatakse ettenähtud eemalolekutemperatuuri 24 tundi ööpäevas kuni
tagasitulekupäeva kella 00.00-ni. Alates sellest
hetkest taastuvad normaalsed temperatuuriseaded.
Tekkinud on tõrge. Hoiatussümboli vajutamisel
kuvatakse tõrke kohta täpsem teave.
5
Y E A R
DEVIreg™ Touch
5 Garantii
6 Hävitusjuhend
Paigaldusjuhend 25
DEVIreg™ Touch
26 Paigaldusjuhend
DEVIreg™ Touch
Danfoss A/S
Electric Heating Systems
Ulvehavevej 61
7100 Vejle
Denmark
Phone: +45 7488 8500
Fax: +45 7488 8501
E-mail: EH@DEVI.com
www.DEVI.com
Danfoss ei vastuta vôimalike esinevate vigade eest kataloogides, reklaamprospektides vôi muudes trükistes. Danfoss jätab endale ôiguse etteteatamata teha muudatusi toodetes, ka juba tellitud toodetes, nii, et see ei muuda varem kokkulepitud »parameetreid«. Kõik käesolevas trükises olevad
kaubamärgid on vastavate ettevõtete omandus. DEVI ja DEVI logotüüp on A/S Danfoss kaubamärgid. Kõik õigused kaitstud.
0809XXXX & VIGDU226 Produced by Danfoss © 07/2012
Product Documentation
5 7 0 3 4 6 6 2 1 5 1 3 5
DK EL 7224215603
NO EL 5402666
FI SSTL 2600100
Designed in Denmark for Danfoss A/S
140F1064
DEVIreg Touch Design Frame
Intelligent Timer
Thermostat
Floor / Room Sensor
220-240V~
50-60Hz~
0 to +30°C
16A/3680W@230V~
IP 21
Loading...
