Manual de Instalação
DEVIreg™ Touch
Termóstato Inteligente Electrónico
www.DEVI.com
DEVIreg™ Touch
Índice
1 Introdução ................ 4
2 Instruções de Montagem ....... 8
3 Definições ................ 12
4 Símbolos ................. 25
5 Garantia ................. 26
6 Instrução de Eliminação ........ 26
1.1 Especificações Técnicas ..... 5
1.2 Instruções de Segurança .... 7
3.1 Definições Iniciais ........ 12
3.2 Previsão .............. 17
3.3 Janela Aberta ........... 19
3.4 Temperatura Máxima do Pavi-
mento ............... 20
Manual de Instalação 3
DEVIreg™ Touch
1 Introdução
DEVIreg™ Touch é um termóstato electrónico programável
utilizado para controlar elementos eléctricos de aquecimento do pavimento. O termóstato está concebido apenas
para a instalação fixa e tanto pode ser utilizado para o
aquecimento directo de toda a sala, como para o aquecimento de conforto do pavimento. Entre outras, o termóstato apresenta as seguintes características:
Um ecrã táctil com retroiluminação.
▪
Uma programação e operação com menus fáceis de
▪
acompanhar.
Um assistente de instalação com configuração especí-
▪
fica de tipo de sala/pavimento.
Suporte para vários sistemas estruturais.
▪
Compatível com vários sensores NTC de terceiros.
▪
As definições do termóstato podem ser especificadas
▪
antes da instalação e importadas para o termóstato
utilizando um código gerado na Web, ou copiadas de
um termóstato numa instalação semelhante.
Acesso remoto ao termóstato após a instalação utili-
▪
zando uma interface de código Web.
Mais informações sobre este produto também podem
ser encontradas em:
touch.devi.com
4 Manual de Instalação
DEVIreg™ Touch
1.1 Especificações Técnicas
Voltagem do funcionamento
Consumo de energia
em espera
Relé:
Carga resistiva
Carga indutiva
Unidades de detecção NTC 6,8 kOhm a 25°C
Valores de detecção:
(Predefinição NTC 15
K)
0°C
20°C
50°C
Controlo PDM (Modulação de Duração de
Temperatura ambien-te0° a +30°C
Manual de Instalação 5
220-240 V~, 50/60 Hz
Máx. 0,40 W
Máx. 16 A / 3680 W @ 230 V
cos φ= 0,3 Máx. 1 A
NTC 10 kOhm a 25°C
NTC 12 kOhm a 25°C
NTC 15 kOhm a 25°C (predefinido)
NTC 33 kOhm a 25°C
NTC 47 kOhm a 25°C
42 kOhm
18 kOhm
6 kOhm
Impulso)
DEVIreg™ Touch
Temperatura de pro-
5°C a +9°C (predefinição 5°C)
tecção contra congelamento
Amplitude térmica Temperatura ambiente: 5-35°C.
Temperatura do pavimento:
5-45°C.
Máx. pavimento: 20-35°C (se o
selo irrecuperável estiver rasga-
do, então até 45°C).
Mín. pavimento: 10 a 35°C, ape-
nas com combinação de sensor
de pavimento e ambiente.
Monitorização de fa-
lha de sensor
O termóstato tem um circuito de
monitorização integrado que
desliga o aquecimento se o sen-
sor estiver desligado ou com cur-
to-circuito
Especificação de cabo
1x4 mm2 ou 2x2,5 mm
2
máx.
Temperatura de teste
75°C
de pressão de esfera
Grau de poluição 2 (uso doméstico)
Tipo de controlador 1C
Classe de software A
6 Manual de Instalação
DEVIreg™ Touch
Temperatura de armazenamento
Classe de IP 21
Classe de protecção
Dimensões 85 x 85 x 20-24 mm (profundida-
Peso 103 g
A segurança eléctrica e a compatibilidade electromagnética para este produto estão cobertas pela conformidade
com a norma EN/IEC "Controlos eléctricos automáticos para
uso doméstico e semelhante":
EN/IEC 60730-1 (geral)
▪
EN/IEC 60730-2-9 (termóstato)
▪
1.2 Instruções de Segurança
Certifique-se que a alimentação eléctrica para o termóstato
está desligada antes da instalação.
IMPORTANTE: Quando o termóstato é utilizado para controlar um elemento de aquecimento de pavimento ou material semelhante, utilize sempre um sensor de pavimento e
nunca defina a temperatura máxima do pavimento para
mais de 35°C.
Manual de Instalação 7
-20°C a +65°C
Classe II -
de dentro da parede: 22 mm)
DEVIreg™ Touch
Anote também o seguinte:
A instalação do termóstato tem de ser efectuada por
▪
um instalador autorizado e qualificado de acordo com
os regulamentos locais.
O termóstato deve ser ligado a uma alimentação eléc-
▪
trica através de um interruptor de desactivação de todos os pólos.
Ligue sempre o termóstato a uma alimentação eléctri-
▪
ca contínua.
Não exponha o termóstato a humidade, água, pó e ca-
▪
lor excessivo.
2 Instruções de Montagem
Tenha em atenção as seguintes directrizes de colocação:
Coloque o termóstato numa altura adequada
na parede (normalmente entre 80 e 170 cm.).
O termóstato não deve ser colocado em ambientes húmidos. Coloque-o numa sala adjacente. Coloque sempre o termóstato de acordo com o regulamento local sobre classes de
IP.
8 Manual de Instalação
DEVIreg™ Touch
Não coloque o termóstato na parte interior de
uma parede externa.
Instale o termóstato sempre a uma distância
mín. de 50 cm de janelas e portas.
Não coloque o termóstato de forma a ficar exposto a luz solar directa.
Nota: Um sensor de pavimento permite um
controlo de temperatura mais preciso e é recomendado em todas as aplicações de aquecimento do pavimento e obrigatoriamente em
pavimentos de madeira para reduzir o risco de
sobreaquecer o pavimento.
Coloque o sensor de pavimento numa conduta num
▪
local apropriado onde não fique exposto à luz solar ou
a correntes de ar devido a aberturas de portas.
Equidistante e a uma distância superior a 2cm de dois
▪
cabos de aquecimento.
A conduta deve estar ao mesmo nível que a superfície
▪
do chão - rebaixe a conduta, se necessário.
Manual de Instalação 9
DEVIreg™ Touch
Encaminhe a conduta para a caixa de ligação.
▪
O raio de curvatura da conduta tem de ter um mín. de
▪
50 mm.
Siga os passos abaixo para montar o termóstato:
1. Abra o termóstato:
Importante: NÃO prima no ecrã quando estiver a remover o painell frontal.
Coloque os seus dedos sob o painel frontal e puxe na
sua direcção:
2. Ligue o termóstato de acordo com o diagrama de li-
gação.
10 Manual de Instalação
DEVIreg™ Touch
A protecção do cabo de aquecimento tem de estar li-
gada ao condutor de ligação à terra do cabo de alimentação eléctrica utilizando um conector separado.
Nota: Instale sempre o sensor de pavimento numa
conduta no pavimento.
3. Instale e monte o termóstato.
Fixe o termóstato a uma tomada ou a uma caixa
▪
de parede externa apertando os parafusos nos
orifícios em cada lado do termóstato.
Coloque a estrutura.
▪
Encaixe o módulo do ecrã de volta no lugar
▪
Importante: NÃO prima no ecrã quando estiver a encaixar o módulo do ecrã de volta no lugar.
Manual de Instalação 11
DEVIreg™ Touch
Inicialmente, carregue o termóstato durante 15 horas para
carregar totalmente a bateria. A hora e o dia actuais serão
guardados durante 24 horas se a alimentação eléctrica for
desligada. Todas as outras definições são armazenadas permanentemente.
3 Definições
3.1 Definições Iniciais
As definições iniciais têm de ser especificadas quando a
unidade é activada pela primeira vez:
1. Utilize as setas do lado
direito do ecrã para ir
para o seu idioma, e prima para o seleccionar.
Prima depois
superior direito para confirmar.
no canto
12 Manual de Instalação
DEVIreg™ Touch
2. Prima os números de
hora e utilize as setas < e
> para definir a hora. Prima para confirmar.
3. Prima os números dos
minutos e utilize as setas
< e > para definir os minutos. Prima para confirmar. Prima de novo
para ir para o ecrã SET
DATE (Definir data).
4. Prima o dia, o mês e o
ano respectivamente e
defina a data utilizando
as setas < e >, e premindo para confirmar.
Quando a data estiver
correcta, prima para
confirmar no ecrã SET
DATE (Definir data).
Manual de Instalação 13
5. Caso já tenha feito a con-
figuração online da instalação, prima ENTER
CODE (Introduzir código)
e avance directamente
para o Passo 13. Caso
contrário, prima SETUP
WIZARD (Assistente de
configuração) e avance
para o Passo 6.
DEVIreg™ Touch
6. No ecrã de informação
SETUP, prima
ciar.
14 Manual de Instalação
para ini-
DEVIreg™ Touch
7. Utilize as setas < e > para
seleccionar se deve ser
utilizado apenas um sensor de pavimento ou
uma combinação de sensores de pavimento e de
ambiente. Prima para
confirmar.
Nota: Também pode estar disponível a opção "room
only" (apenas ambiente). Para obter detalhes, consulte a secção "Temperatura Máxima do Pavimento".
8. Utilize as setas < e > para
seleccionar o tipo de sensor de pavimento instalado. (A resistência medida
e a temperatura correspondente são apresentadas entre parênteses).
para confirmar.
Prima
9. Utilize as setas < e > para
seleccionar o tipo de pavimento. Prima para
confirmar.
Manual de Instalação 15
10. Utilize as setas < e > para
seleccionar o tipo de sala.
Prima para confirmar.
11. Utilize as setas < e > para
seleccionar a carga aproximada do elemento de
aquecimento. Se for utilizado um relé externo ou
se a potência instalada
for desconhecida, seleccione a opção "– –". Prima para confirmar.
12. Utilize as setas < e > para
seleccionar se o temporizador deve ser activado
ou não. Prima para
confirmar e terminar a
configuração inicial do
termóstato. Avance para
o Passo 13.
DEVIreg™ Touch
16 Manual de Instalação
DEVIreg™ Touch
13. Introduza o seu código
gerado na Web. Prima
depois para concluir a
configuração inicial do
termóstato. Se não aparecer marca de verificação ( ), o código hexadecimal está incorrecto.
3.2 Previsão
A funcionalidade de previsão é utilizada quando muda entre a temperatura económica e a temperatura de conforto.
Se a previsão estiver ligada, o aquecimento vai arrancar
para que a temperatura solicitada seja atingida numa hora
especificada. Por exemplo, se a sua temperatura de conforto estiver definida para 22°C e o período de conforto começar às 6h00, o aquecimento vai começar antes das 6h00
para que a sua temperatura ambiente esteja nos 22°C às
6h00. Se a previsão estiver desligada, o aquecimento não
vai começar até às 6h00 e vai demorar algum tempo até
atingir uma temperatura ambiente de 22°C. A funcionalidade de previsão optimiza também a paragem do aquecimento quando muda entre a temperatura de conforto e a
temperatura económica.
Manual de Instalação 17
DEVIreg™ Touch
Como ligar ou desligar a funcionalidade de previsão.

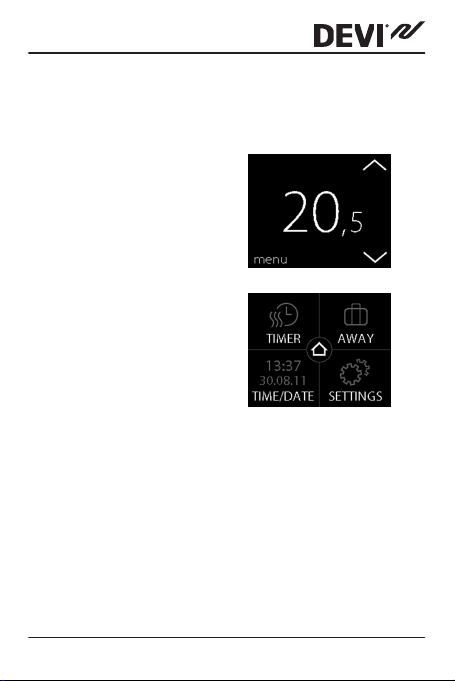

1. Toque no ecrã de ter-
móstato para o activar e
prima depois menu.
2. Prima DEFINIÇÕES no
canto inferior direito do
menu. Prima depois OP-
TIONS (Opções).
3. Prima FORECAST (Previ-
são). Prima depois ON
para optimizar o arranque/paragem de aquecimento ou OFF para deixar o aquecimento arrancar/parar à hora especificada. Prima para confirmar.
Para voltar ao ecrã de temperatura normal, prima na
seta de voltar no canto superior esquerdo do ecrã
até chegar ao menu principal, depois prima em .
18 Manual de Instalação
DEVIreg™ Touch
3.3 Janela Aberta
Como ligar ou desligar a funcionalidade "detecção de
janela aberta"
1. Toque no ecrã de ter-
móstato para o activar e
prima depois menu.
2. Prima DEFINIÇÕES no
canto inferior direito do
menu. Prima depois OP-
TIONS (Opções).
Manual de Instalação 19
DEVIreg™ Touch
3. Prima WINDOW OPEN
(Janela aberta). Prima depois ON para desligar
temporariamente o
aquecimento no caso de
uma queda repentina de
temperatura na sala ou
OFF para deixar o termóstato aquecer durante
as quedas repentinas de
temperatura na sala. Prima para confirmar.
Para voltar ao ecrã de temperatura normal, prima na
seta de voltar no canto superior esquerdo do ecrã
até chegar ao menu principal, depois prima em
3.4 Temperatura Máxima do Pavimento
Como definir a temperatura máxima do pavimento
1. Toque no ecrã de ter-
móstato para o activar e
prima depois menu.
.
20 Manual de Instalação
DEVIreg™ Touch
2. Prima DEFINIÇÕES no
canto inferior direito do
menu. Prima depois INS-
TALLATION (Instalação)
e MANUAL SETUP (Configuração manual).
3. Prima MAX. FLOOR
TEMP. (Temp. máx. do
pavimento). Utilize depois as setas < e > para
definir a temperatura
máxima permitida do pavimento. Prima para
confirmar.
Para voltar ao ecrã de temperatura normal, prima na
seta de voltar no canto superior esquerdo do ecrã
até chegar ao menu principal, depois prima em .
Manual de Instalação 21
DEVIreg™ Touch
Se rasgar o pequeno selo de
plástico na parte inferior do
módulo de ecrã ao utilizar, por
exemplo, uma chave de parafusos, será possível definir a
temperatura máxima do pavimento até aos 45°. Além disso,
será possível utilizar apenas
um sensor de ambiente. No
entanto, esta opção não é recomendável devido a um risco aumentado de sobreaquecimento do pavimento.
IMPORTANTE: Quando o termóstato é utilizado para
controlar um elemento de aquecimento do pavimento de
madeira ou material semelhante, utilize sempre um sensor de pavimento e nunca defina a temperatura máxima
do pavimento para mais de 35°C.
22 Manual de Instalação
DEVIreg™ Touch
Nota: Contacte o fornecedor do pavimento antes de alterar
a temperatura máxima do pavimento e tenha em atenção o
seguinte:
A temperatura do pavimento é medida onde o sensor
▪
é colocado.
A temperatura na parte inferior de um pavimento de
▪
madeira pode chegar até aos 10 graus acima da parte
superior.
Os fabricantes de pavimentos especificam frequente-
▪
mente a temperatura máxima na superfície superior
do pavimento.
Manual de Instalação 23
Resis-
Exemplos de pavi-
tência
mentos
térmica
[m2K/
W]
0,05 HDF de 8 mm basea-
do em laminado
0,10 Parquet de faia com
14 mm
0,13 Prancha de carvalho
sólido de 22 mm
< 0,17 Espessura máxima da
carpete adequada
para aquecimento do
pavimento
0,18 Pranchas de abeto
sólido com 22 mm
DEVIreg™ Touch
Detalhes Definição apro-
> 800
kg/m
650 - 800
kg/m
> 800
kg/m
de acordo
com EN
1307
450 - 650
kg/m
3
3
3
3
ximada para
25°C de temperatura do pavimento
28˚C
31˚C
32˚C
34˚C
35°C
24 Manual de Instalação
DEVIreg™ Touch
4 Símbolos
Podem aparecer os seguintes símbolos no canto superior
esquerdo do ecrã de temperatura:
Símbo-loO que significa
O termóstato está no modo manual, i. e. a função do temporizador está desactivada. O temporizador permite que mude automaticamente
entre as temperaturas do modo económico ou
modo confortável, de acordo com um horário
predefinido.
Foi planeado um período de ausência. Na data
de partida, o período de ausência começa às
00:00, e a temperatura de ausência especificada
será mantida 24 horas por dia até à data de regresso, às 00:00. Nesta altura as definições normais de temperatura serão retomadas.
Ocorreu um erro. Se premir o símbolo de aviso,
vão aparecer mais informações sobre o erro.
Manual de Instalação 25
5 Garantia
5
Y E A R
6 Instrução de Eliminação
DEVIreg™ Touch
26 Manual de Instalação
DEVIreg™ Touch
Danfoss A/S
Electric Heating Systems
Ulvehavevej 61
7100 Vejle
Denmark
Phone: +45 7488 8500
Fax: +45 7488 8501
E-mail: EH@DEVI.com
www.DEVI.com
A Danfoss não aceita qualquer responsabilidade por passíveis erros constantes de catálogos, brochuras ou outros materiais impressos. A Danfoss
reserva para si o direito de alterar os seus produtos sem aviso prévio. Esta determinação aplica-se também a produtos já encomendados, desde
que tais alterações não impliquem mudanças às especificações acordadas. Todas as marcas registradas constantes deste material são propriedade
das respectivas empresas. DEVI e o logotipo DEVI são marcas registradas da Danfoss A/S. Todos os direitos reservados.
0809XXXX & VIGDU208 Produced by Danfoss © 07/2012
Product Documentation
5 7 0 3 4 6 6 2 1 5 1 3 5
DK EL 7224215603
NO EL 5402666
FI SSTL 2600100
Designed in Denmark for Danfoss A/S
140F1064
DEVIreg Touch Design Frame
Intelligent Timer
Thermostat
Floor / Room Sensor
220-240V~
50-60Hz~
0 to +30°C
16A/3680W@230V~
IP 21
Loading...
