Installasjonsveiledning
DEVIreg™ Touch
Elektronisk intelligent termostat
www.DEVI.com
DEVIreg™ Touch
Innhold
1 Innledning ................ 3
2 Monteringsanvisning ......... 8
3 Innstillinger ............... 12
4 Symboler ................. 23
5 Garanti .................. 24
6 Instruksjon for kassering ....... 24
1 Innledning
DEVIreg™ Touch er en elektronisk programmerbar termostat som brukes til å regulere elektriske gulvvarmeelementer. Termostaten er bare konstruert for fast installasjon og
kan brukes både til direkte oppvarming av hele rommet og
til komfortoppvarming av gulvet. Termostaten har blant
annet følgende funksjoner:
1.1 Tekniske spesifikasjoner ..... 4
1.2 Sikkerhetsinstruksjoner ..... 7
3.1 Innledende innstillinger ..... 12
3.2 Prognose ............. 16
3.3 Åpent vindu ........... 18
3.4 Høyeste gulvtemperatur .... 19
Pekeskjerm med bakgrunnslys.
▪
Brukervennlig menystyrt programmering og drift.
▪
Installasjonsveiledning 3
DEVIreg™ Touch
Installasjonsveiviser med rom-/gulvtypespesifikk konfi-
▪
gurasjon.
Støtte for flere rammesystemer.
▪
Kompatibel med flere tredjeparts NTC-følere.
▪
Termostatens innstillinger kan spesifiseres før installa-
▪
sjon og importeres til termostaten ved hjelp av en
nettgenerert kode, eller kopiert fra en termostat i en
lignende installasjon.
Fjernstyrt tilgang til termostaten etter installasjon ved
▪
hjelp av et nettkodegrensesnitt.
Du finner mer informasjon om dette produktet på:
touch.devi.com
1.1 Tekniske spesifikasjoner
Driftsspenning 220-240 V~, 50/60 Hz
Strømforbruk i
standby
Relé:
Resistiv last
Induktiv last
Maks. 0,40 W
Maks. 16 A / 3680 W ved 230 V
cos φ= 0,3 maks. 1 A
4 Installasjonsveiledning
DEVIreg™ Touch
Følerenheter NTC 6,8 kOhm ved 25 °C
Følerverdier: (forvalgt NTC 15 K)
0 °C
20 °C
50 °C
Kontroll PWM (pulsbreddemodulasjon)
Omgivelsestempera-
tur
Frostbeskyttelse-
stemperatur
Temperaturområde Romtemperatur: 5-35 °C.
Installasjonsveiledning 5
NTC 10 kOhm ved 25 °C
NTC 12 kOhm ved 25 °C
NTC 15 kOhm ved 25 °C (forvalgt)
NTC 33 kOhm ved 25 °C
NTC 47 kOhm ved 25 °C
42 kOhm
18 kOhm
6 kOhm
0° til +30 °C
5 °C til +9 °C (forvalgt 5 °C)
Gulvtemperatur: 5-45 °C.
Høyeste gulvtemperatur: 20-35 °C
(hvis ugjenopprettelig forsegling
er brutt: opptil 45 °C).
Laveste gulvtemperatur: 10-35 °C,
bare i kombinasjonen rom- og
gulvføler.
DEVIreg™ Touch
Overvåkning av følersvikt
Termostaten har en innebygget
overvåkningskrets som slår av
oppvarmingen hvis føleren kobles
fra eller kortslutter.
Ledningstverrsnitt
1 x 4 mm2 eller 2 x 2,5 mm
2
maks.
Testtemperatur for
75 °C
kuletrykk
Forurensningsgrad 2 (privat bruk)
Regulatortype 1C
Programvareklasse A
Oppbevaringstem-
-20 °C til +65 °C
peratur
IP-klasse 21
Kapslingsgrad
Klasse II -
Mål 85 x 85 x 20 - 24 mm (innbyg-
gingsdybde: 22 mm)
Vekt 103 g
Elektrisk sikkerhet og elektromagnetisk kompatibilitet for
dette produktet omfattes av samsvar med EN/IEC-standarden "Automatiske, elektriske kontrollorganer for husholdnings- og lignende bruk":
EN/IEC 60730-1 (generelt)
▪
EN/IEC 60730-2-9 (termostat)
▪
6 Installasjonsveiledning
DEVIreg™ Touch
1.2 Sikkerhetsinstruksjoner
Sørg for at strømforsyningen til termostaten er slått av før
installasjon.
VIKTIG: Når termostaten brukes til å regulere et gulvvarmeelement i tregulv eller lignende materiale, må det alltid brukes gulvføler, og maksimal gulvtemperatur må aldri settes
høyere enn 35 °C. Ta kontakt med gulvleverandøren.
Vær også oppmerksom på følgende:
Installasjon av termostaten må utføres av en autorisert
▪
og kvalifisert installatør i samsvar med lokale forskrifter.
Termostaten må kobles til en strømforsyning via en
▪
bryter med frakobling av alle polene.
Termostaten må alltid kobles til en fast strømforsy-
▪
ning.
Termostaten må ikke utsettes for fuktighet, vann, støv
▪
eller sterk varme.
Installasjonsveiledning 7
DEVIreg™ Touch
2 Monteringsanvisning
Følg disse retningslinjene ved plassering:
Monter termostaten i egnet høyde på veggen
(typisk 80–170 cm).
Termostaten skal ikke monteres i våtrom. Plasser den i rommet ved siden av. Plasser alltid
termostaten ifølge lokale forskrifter om IP-klasser.
Plasser ikke termostaten på innsiden av en yttervegg.
Monter alltid termostaten minst 50 cm fra
vinduer og dører.
Plasser ikke termostaten slik at den utsettes for
direkte sollys.
8 Installasjonsveiledning
DEVIreg™ Touch
Merk: En gulvsensor gir mer nøyaktig temperaturregulering, anbefales i alle gulvvarmeinstallasjoner og er obligatorisk under tregulv
for å redusere faren for overoppheting av gulvet.
Monter gulvsensoren i et rør på et egnet sted der den
▪
ikke utsettes for sollys eller trekk fra døråpninger.
Med lik avstand og > 2 cm fra to varmekabler.
▪
Røret skal ligge i plan med med gulvoverflaten – for-
▪
senk om nødvendig røret.
Før kabelrøret til tilkoblingsboksen.
▪
Rørets bøyeradius må være minst 50 mm.
▪
Følg trinnene nedenfor ved montering av termostaten.
1. Åpne termostaten:
Viktig: IKKE trykk på skjermen når du fjerner frontdek-
selet.
Trykk fingrene under siden av frontdekselet, og trekk
det mot deg:
Installasjonsveiledning 9
DEVIreg™ Touch
2. Koble til termostaten ifølge koblingsskjemaet.
Skjermingen på varmekabelen må kobles til jordlede-
ren på strømforsyningskabelen med en separat kontakt.
Merk: Monter alltid gulvsensoren i et rør i gulvet.
10 Installasjonsveiledning
DEVIreg™ Touch
3. Monter termostaten, og sett den sammen igjen.
Fest termostaten til en kontakt eller en utendørs
▪
veggboks ved å skru skruene gjennom hullene
på hver side av termostaten.
Sett på plass rammen.
▪
Klikk skjermmodulen tilbake på plass.
▪
Viktig: IKKE trykk på skjermen når du klikker skjermmodulen tilbake på plass.
La først termostaten være tilkoblet strømforsyning i 15 timer for å lade batteriet. Gjeldende klokkeslett og dato lagres i 24 timer hvis hovedstrømforsyningen slås av. Alle andre innstillinger lagres permanent.
Installasjonsveiledning 11
DEVIreg™ Touch
3 Innstillinger
3.1 Innledende innstillinger
Innledende innstillinger må spesifiseres når apparatet aktiveres første gang:
1. Bruk pilene på høyre side
av skjermbildet for å finne ønsket språk, og trykk
for å velge det. Trykk deretter på øverst i høyre
hjørne for å bekrefte.
2. Trykk på timetallene og
bruk pilene < og > for å
stille inn timen. Trykk
for å bekrefte.
3. Trykk på minuttallene, og
still inn minuttene med
pilene < og >. Trykk
for å bekrefte. Trykk på
igjen for å gå til
skjermbildet SETT DATO.
12 Installasjonsveiledning
DEVIreg™ Touch
4. Trykk på henholdsvis
dag, måned og år, still
inn datoen ved hjelp av
pilene < og > og trykk på
for å bekrefte. Når datoen er riktig, trykker du
på i skjermbildet SETT
DATO for å bekrefte.
5. Hvis du allerede har utført installasjonsoppsettet på nett, trykker du på
OPPGI KODE og går deretter direkte til trinn 13.
Hvis ikke trykker du på
INSTALLASJONSVEIVISER, og går til trinn 6.
6. På informasjonsskjermbildet OPPSETT trykker
du på for å starte.
Installasjonsveiledning 13
DEVIreg™ Touch
7. Bruk pilene < og > for å
velge om du bare vil bruke en gulvføler eller en
kombinasjon av rom- og
gulvfølere. Trykk for å
bekrefte.
Merk: Et "bare rom"-alternativ kan også være tilgjen-
gelig. Du finner mer informasjon under "Maksimal
gulvtemperatur".
8. Bruk pilene < og > for å
velge den installerte
gulvfølertypen. (Målt
motstand og tilsvarende
temperatur vises i parentes). Trykk for å bekrefte.
9. Bruk pilene < og > for å
velge gulvtypen. Trykk
for å bekrefte.
14 Installasjonsveiledning
DEVIreg™ Touch
10. Bruk pilene < og > for å
velge romtype. Trykk
for å bekrefte.
11. Bruk pilene < og > for å
velge egnet belastning
av varmeelementet. Hvis
det brukes et eksternt
relé eller det installerte
uttaket er ukjent, velger
du alternativet "– –".
Trykk for å bekrefte.
12. Bruk pilene < og > for å
velge om timeren skal
være aktivert eller ikke.
Trykk på for å bekrefte
og avslutte det innledende termostatoppsettet.
Hopp over trinn 13.
Installasjonsveiledning 15
DEVIreg™ Touch

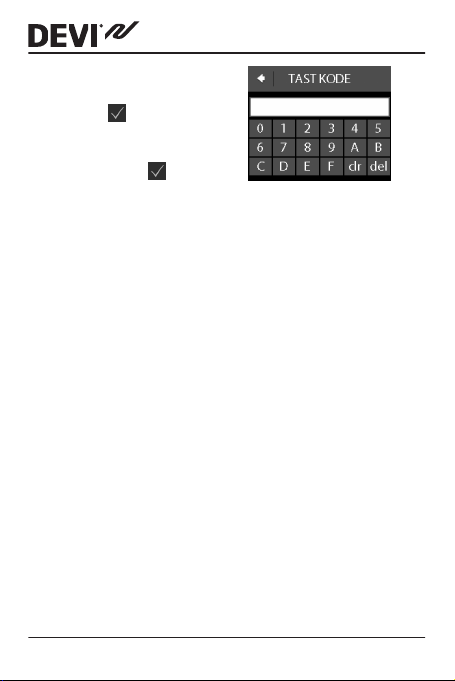

13. Skriv inn den nettgenererte koden. Trykk deretter på for å avslutte
det innledende termostatoppsettet. Hvis ikke kontrollmerket ( ) vises, er
heksakoden feil.
3.2 Prognose
Prognosealternativet brukes når du bytter mellom økonomitemperatur og komfortemperatur. Hvis prognose er
skrudd på, starter oppvarmingen slik at ønsket temperatur
nås ved det spesifiserte tidspunktet. Hvis for eksempel
komforttemperaturen er satt til 22 °C og komfortperioden
starter klokken 6.00, vil oppvarmingen starte før slik at romtemperaturen din vil være 22 °C klokken 6. Hvis prognose
er skrudd av, starter ikke oppvarmingen før klokken 6 og
det vil dermed ta litt tid før romtemperaturen når 22 °C.
Prognosealternativet optimaliserer også oppvarmingsstopp når du bytter mellom komfortemperatur og økonomitemperatur.
16 Installasjonsveiledning
DEVIreg™ Touch
Slik slår du prognosealternativet av eller på.
1. Trykk på termostatskjermen for å aktivere den,
og trykk deretter på
meny.

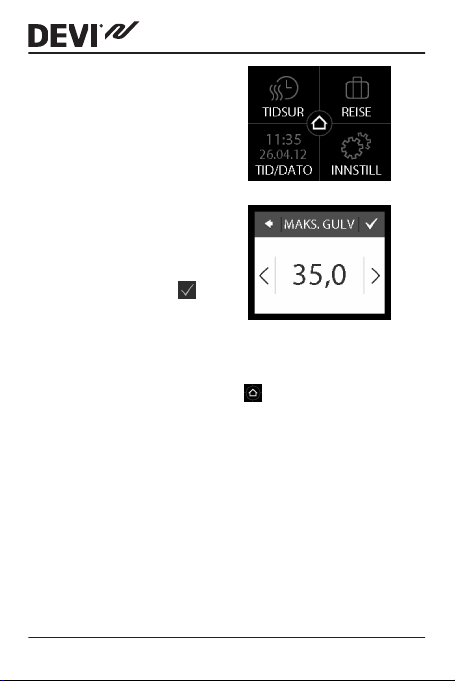

2. Trykk på INNSTILLINGER
nederst i høyre hjørne på
menyen. Trykk deretter
på ALTERNATIVER.
3. Trykk på PROGNOSER.
Trykk deretter på PÅ for å
optimalisere oppvarmingsstart/-stopp eller
på AV for å la oppvarmingen starte/stoppe på det
angitte tidspunktet.
Trykk for å bekrefte.
Hvis du vil gå tilbake til den vanlige temperaturvis-
ningen, trykker du på tilbakepilen øverst i venstre
hjørne på skjermbildet helt til du kommer til hovedmenyen. Trykk deretter på .
Installasjonsveiledning 17
DEVIreg™ Touch
3.3 Åpent vindu
Slik slår du alternativet "påvisning av åpent vindu " av
eller på
1. Trykk på termostatskjermen for å aktivere den,
og trykk deretter på
meny.
2. Trykk på INNSTILLINGER
nederst i høyre hjørne på
menyen. Trykk deretter
på ALTERNATIVER.
18 Installasjonsveiledning
DEVIreg™ Touch

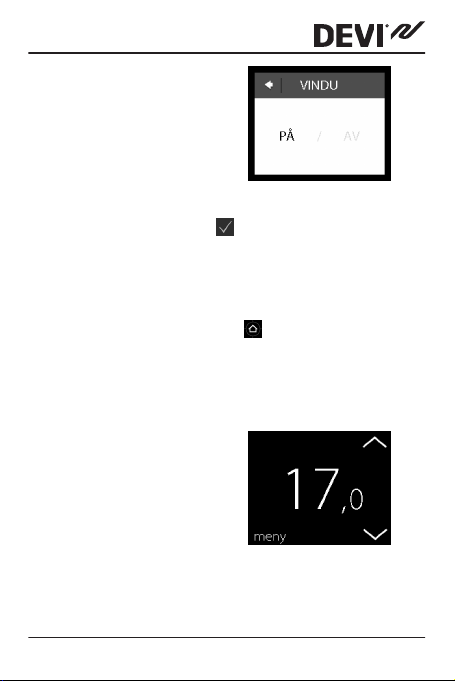

3. Trykk på ÅPENT VINDU.
Trykk deretter på PÅ for å
skru oppvarmingen midlertidig av ved et plutselig temperaturfall i rommet, eller på AV for å la
termostaten varme opp
ved et plutselig temperaturfall i rommet. Trykk
for å bekrefte.
Hvis du vil gå tilbake til den vanlige temperaturvis-
ningen, trykker du på tilbakepilen øverst i venstre
hjørne på skjermbildet helt til du kommer til hovedmenyen. Trykk deretter på
3.4 Høyeste gulvtemperatur
Slik stiller du inn høyeste gulvtemperatur
1. Trykk på termostatskjermen for å aktivere den,
og trykk deretter på
meny.
.
Installasjonsveiledning 19
DEVIreg™ Touch
2. Trykk på INNSTILLINGER
nederst i høyre hjørne på
menyen. Trykk deretter
på INSTALLASJON og
MANUELT OPPSETT.
3. Trykk på MAKS. GULV.
Bruk deretter pilene < og
> for å stille inn den
høyeste tillatte gulvtemperaturen. Trykk for å
bekrefte.
Hvis du vil gå tilbake til den vanlige temperaturvis-
ningen, trykker du på tilbakepilen øverst i venstre
hjørne på skjermbildet helt til du kommer til hovedmenyen. Trykk deretter på .
20 Installasjonsveiledning
DEVIreg™ Touch

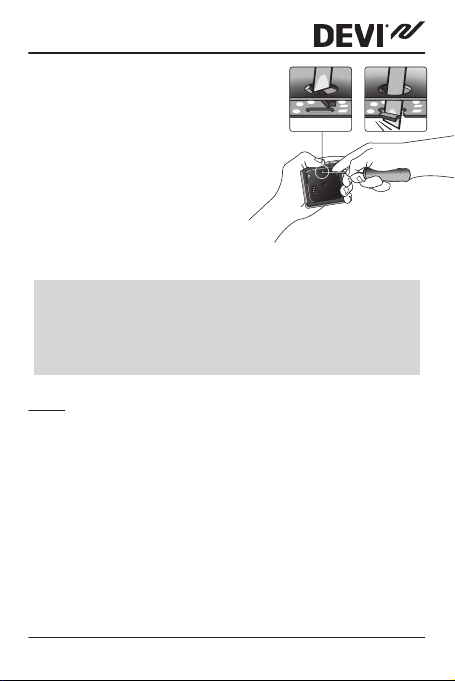

Hvis du bryter den lille plastforseglingen på baksiden av
skjermmodulen, f.eks. ved
hjelp av en skrutrekker, er det
mulig å stille inn høyeste gulvtemperatur opp til 45°. Videre
vil det bare være mulig å bruke en romføler. Dette alternativet anbefales likevel ikke på
grunn av økt fare for overoppheting av gulvet.
VIKTIG: Når termostaten brukes til å regulere et gulvvarmeelement i tregulv eller lignende materiale, må det alltid brukes gulvføler, og høyeste gulvtemperatur må aldri
settes høyere enn 35 °C. Ta kontakt med gulvleverandøren.
Merk: Kontakt gulvleverandøren før høyeste gulvtemperatur endres, og vær oppmerksom på følgende:
Gulvtemperaturen måles der føleren er plassert.
▪
Temperaturen på undersiden av et tregulv kan være
▪
opptil 10 grader høyere enn på oversiden.
Gulvprodusenter spesifiserer ofte høyeste temperatur
▪
på oversiden av gulvet.
Installasjonsveiledning 21
Termisk
Eksempler på gulvbelegg
Detaljer Omtrentlig inn-
motstand
[m2K/
W]
0,05 8 mm HDF-basert la-
minat
> 800
kg/m
0,10 14 mm bøkeparkett 650-800
kg/m
0,13 22 mm massiv eike-
plank
< 0,17 Maks. teppetykkelse
egnet for gulvvarme
0,18 22 mm massiv furu-
plank
> 800
kg/m
i henhold til
EN 1307
450-650
kg/m
DEVIreg™ Touch
stilling for 25
°C gulvtemperatur
28 ˚C
3
31 ˚C
3
32 ˚C
3
34 ˚C
35 °C
3
22 Installasjonsveiledning
DEVIreg™ Touch
4 Symboler
Følgende symboler kan vises i det øverste venstre hjørnet
på temperaturdisplayet:
Symbol
Installasjonsveiledning 23
Betydning
Termostaten er i manuell modus, dvs. timerfunksjonen er slått av. Med timeren kan du
skifte automatisk mellom økonomi- og komforttemperaturer etter et forhåndsdefinert skjema.
En bortreist-periode er planlagt. På avreisedatoen starter bortreist-perioden kl. 00.00, og den
spesifiserte bortreist-temperaturen opprettholdes 24 timer i døgnet til returdatoen kl. 00.00.
På dette tidspunktet gjenopptas normalinnstillingene.
Det har oppstått en feil. Mer informasjon om
feilen vil vises hvis du trykker på advarselssymbolet.
5
Y E A R
DEVIreg™ Touch
5 Garanti
6 Instruksjon for kassering
24 Installasjonsveiledning
DEVIreg™ Touch
Installasjonsveiledning 25
DEVIreg™ Touch
26 Installasjonsveiledning
DEVIreg™ Touch
Danfoss A/S
Electric Heating Systems
Ulvehavevej 61
7100 Vejle
Denmark
Phone: +45 7488 8500
Fax: +45 7488 8501
E-mail: EH@DEVI.com
www.DEVI.com
Danfoss påtar seg intet ansvar for mulige feil i kataloger, brosjyrer og annet trykt materiell. Danfoss forbeholder seg rett til uten forutgående varsel
å foreta endringer i sine produkter, herunder i produkter som allerede er i ordre, såfremt dette kan skje uten å endre allerede avtalte spesifikasjoner. Alle varemerker i dette materialet er de respektive firmaenes eiendom. DEVI, DEVI logotype er varemerke for Danfoss A/S. Med enerett.
0809XXXX & VIGDU230 Produced by Danfoss © 07/2012
Product Documentation
5 7 0 3 4 6 6 2 1 5 1 3 5
DK EL 7224215603
NO EL 5402666
FI SSTL 2600100
Designed in Denmark for Danfoss A/S
140F1064
DEVIreg Touch Design Frame
Intelligent Timer
Thermostat
Floor / Room Sensor
220-240V~
50-60Hz~
0 to +30°C
16A/3680W@230V~
IP 21
Loading...
