Danfoss DEVIreg Touch Operating guide [pl]

Instrukcja obsługi
DEVIreg™ Touch
Inteligentny termostat elektroniczny
www.DEVI.com
DEVIreg™ Touch

Spis treści

1 Wstęp ................... 4
3 Ustawienia ................ 13
4 Symbole ................. 26
5 Gwarancja ................ 27
6 Instrukcje usuwania .......... 27
1.1 Dane techniczne ......... 5
1.2 Instrukcje bezpieczeństwa ... 7
3.1 Ustawienia początkowe ..... 13
3.2 Regulacja adaptacyjna (progno-
zowanie). ............. 18
3.3 Funkcja otwartego okna .... 20
3.4 Maksymalna temperatura podłogi
.................... 21
Instrukcja obsługi 3
DEVIreg™ Touch

1 Wstęp

DEVIreg™ Touch jest elektronicznym programowalnym ter­mostatem służącym do regulacji elektrycznych systemów grzewczych ogrzewania podłogowego. Termostat przezna­czony jest wyłącznie do montażu stacjonarnego i może pra­cować w systemach ogrzewania bezpośredniego całego pomieszczenia lub komfortowego ogrzewania podłogowe­go. Termostat posiada m.in następujące cechy:
Wyświetlacz dotykowy z podświetleniem.
Łatwe programowanie i obsługa za pomocą menu.
Przewodnik po konfiguracji systemu z czujnikiem pod-
łogowym/powietrznym. Możliwość montażu w systemach wieloramkowych.
Kompatybilność z szeregiem czujników NTC innych
producentów. Ustawienia termostatu można określić przed instalacją
i następnie zaimportować do termostatu za pomocą kodu generowanego na stronie internetowej lub sko­piowanego z termostatu pracującego w podobnej in­stalacji.
Zdalny dostęp do termostatu po instalacji, za pomocą
kodu interfejsu dla kodu generowanego na stronie in­ternetowej.
Więcej informacji o produkcie znajduje się w: touch.devi.com
4 Instrukcja obsługi
DEVIreg™ Touch

1.1 Dane techniczne

Napięcie robocze 220-240 V~, 50/60 Hz Pobór mocy w stanie
gotowości Przekaźnik:
Obciążenie rezystan­cyjne Obciążenie impedan­cyjne
Typ czujnika NTC 6,8 kOhm w temp. 25°C
Rezystancja czujnika: (Domyślnie NTC 15 K) 0°C 20°C 50°C
Sterowanie Działanie na zasadzie modulacji
Temperatura otocze­nia
Maks. 0,40 W
Maks. 16 A / 3680 W przy 230 V cos φ= 0,3 Maks. 1 A
NTC 10 kOhm w temp. 25°C NTC 12 kOhm w temp. 25°C NTC 15 kOhm w temp. 25°C (do­myślnie) NTC 33 kOhm w temp. 25°C NTC 47 kOhm w temp. 25°C
42 kOhm 18 kOhm 6 kOhm
szerokości impulsu (PWM) od 0° do +30°C
Instrukcja obsługi 5
DEVIreg™ Touch
Ochrona antyzama-
od 5°C do +9°C (domyślnie 5°C)
rzaniowa Zakres temperatury Temperatura pomieszczenia:
5-35°C. Temperatura podłogi: 5-45°C. Maks. podłoga: 20-35°C (w przy­padku usunięcia plastikowego zabezpieczenia nastawy do 45°C). Min. podłoga: 10-35°C, wyłącznie przy jednoczesnej pracy z czujni­kiem podłogowym i czujnikiem temperatury pomieszczenia.
Monitorowanie awarii czujnika
Termostat ma wbudowany układ monitorujący, który wyłącza og­rzewanie w przypadku odłącze-
nia lub zwarcia czujnika Przewód zasilający Wytrzymałość ter-
1x4 mm2 lub 2x2,5 mm
75°C
2
miczna Stopień zanieczy-
2 (użytek domowy) szczenia
Regulacja 1C Klasa oprogramowa-
A nia
6 Instrukcja obsługi
DEVIreg™ Touch
Temperatura prze­chowywania
Stopień ochrony IP 21 Klasa ochrony Wymiary 85 x 85 x 20-24 mm (głębokość w
Waga 103 g
Bezpieczeństwo elektryczne i kompatybilność elektromag­netyczna produktu są zgodne z normą EN/IEC "Automa­tyczne regulatory elektryczne do użytku domowego i pod­obnego":
EN/IEC 60730-1 (Wymagania ogólne)
EN/IEC 60730-2-9 (Termostaty)

1.2 Instrukcje bezpieczeństwa

Przed montażem należy upewnić się, że zasilanie termosta­tu jest odłączone.
WAŻNE: Jeżeli termostat służy do regulacji pracy kabla/ maty grzejnej w ogrzewaniu podłogowym , pod podłogą drewnianą lub wykonaną z podobnego materiału, należy bezwględnie zainstalować czujnik podłogowy i nie wolno ustawiać górnej granicy temperatury podłogi powyżej 35°C.
Instrukcja obsługi 7
od -20°C do +65°C
Klasa II -
ścianie: 22 mm)
DEVIreg™ Touch
Należy również zwrócić uwagę na poniższe:
Instalację termostatu należy powierzyć wykwalifikowa-
nemu elektrykowi z uprawnieniami w zakresie instala­cji elektrycznych.
Termostat należy podłączyć do zasilania przez wyłącz-
nik rozłączający wszystkie bieguny. Termostat należy podłączyć do ciągłego źródła zasila-
nia. Chronić termostat przed wilgocią, wodą, pyłem i prze-
grzaniem.

2 Instrukcja montażu

Prosimy przestrzegać poniższych wytycznych dotyczących lokalizacji:
Zamontować termostat na ścianie, na odpo­wiedniej wysokości (typowo od 80 do 170 cm).
Termostat nie powinien być montowany w po­mieszczeniach wilgotnych (np.: łazienka). Umieścić go w sąsiednim pomieszczeniu. Nale­ży zamontować termostat zgodnie z lokalnymi przepisami dotyczącymi stopnia ochrony (IP) termostatu.
8 Instrukcja obsługi
DEVIreg™ Touch
Nie wolno umieszczać termostatu na wew­nętrznej stronie ściany szczytowej.
Termostat należy umieścić w odległości przy­najmniej 50 cm od okien i drzwi.
W pomieszczeniu termostat należy zamonto­wać w miejscu nie narażonym na bezpośrednie działanie promieni słonecznych.
Uwaga: W instalacjach ogrzewania podłogo­wego zaleca się stosowanie czujników podło­gowych - jest to obowiązkowe w przypadku podłóg drewnianych, aby uniknąć przegrzewa­nia podłogi.
Czujnik podłogowy należy umieścić w rurce usytuowa-
nej w miejscu, gdzie ściana i podłoga nie są narażone na bezpośrednie działanie promieni słonecznych lub przeciągi w pobliżu drzwi.
Między kablami grzejnymi w odległości > 2 cm od każ-
dego z nich.
Instrukcja obsługi 9
DEVIreg™ Touch
Rurka powinna być wpuszczona w powierzchnię pod-
łogi - w razie potrzeby wykonać odpowiednie zagłę­bienie w wylewce podłogowej.
Rurkę należy doprowadzić do puszki połączeniowej
lub puszki do zamontowania termostatu. Promień gięcia rurki powinien wynosić co najmniej 50
mm.
W celu zamontowania termostatu należy wykonać po­niższe czynności:
1. Otworzyć termostat:
Ważne: Podczas zdejmowania przedniej części NIE NALEŻY naciskać na ekran.
Włóż palce pod spód przedniej części, z boku i pociąg­nij do siebie:
10 Instrukcja obsługi
DEVIreg™ Touch
2. Podłączyć termostat zgodnie ze schematem połączeń.
Ekran kabla grzejnego należy podłączyć do przewodu
PE (uziemienia) sieci zasilającej za pomocą dodatko­wej złączki.
Uwaga: Czujnik podłogowy należy zawsze instalować w rurce umieszczonej w podłodze.
Instrukcja obsługi 11
DEVIreg™ Touch

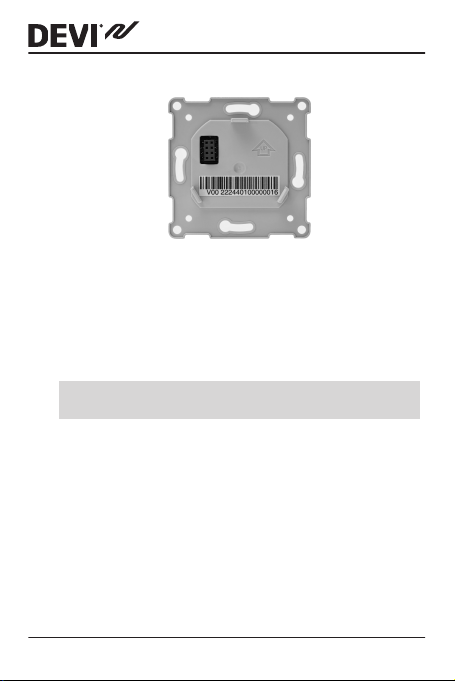

3. Montaż termostatu.
Zamontować termostat w puszcze podtynkowej
śrubami wpuszczanymi po obu stronach termos­tatu.
Założyć ramkę.
Założyć moduł wyświetlacza na swoje miejsce.
Ważne: Podczas montowania modułu wyświetlacza NIE NALEŻY naciskać na ekran.
Włączyć zasilanie główne termostatu na 15 godzin, aby w pełni naładować jego baterię. Data i godzina są zapamięta­ne przez 24 godziny na zasilaniu bateryjnym w przypadku utraty zasilania sieciowego. Pozostałe ustawienia są trwale zapisane.
12 Instrukcja obsługi
DEVIreg™ Touch

3 Ustawienia

3.1 Ustawienia początkowe

W przypadku pierwszego włączenia urządzenia należy ok­reślić jego ustawienia początkowe:

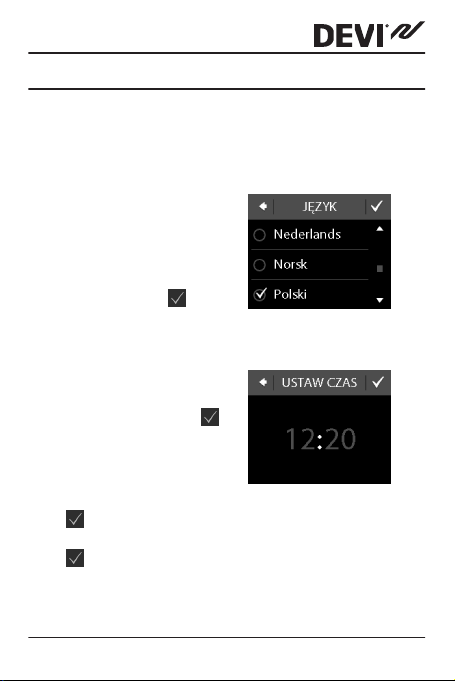

1. Należy wyświetlić żądany
język menu za pomocą strzałek po prawej stro­nie ekranu, a następnie nacisnąć jego opis. Na­stępnie kliknąć w pra­wym górnym rogu, aby potwierdzić wybór.
2. Nacisnąć cyfry godziny, a
następnie strzałkami < i > ustawić ją. Nacisnąć , aby potwierdzić wybór.
3. Nacisnąć cyfry minut, a
następnie strzałkami < i > ustawić minuty. Nacisnąć
, aby potwierdzić wy-
bór. Nacisnąć dwukrotnie
aby przejść do ekranu
USTAW DATĘ.
Instrukcja obsługi 13
4. Kolejno wybrać dzień,
miesiąc i rok, aby wybrać aktualną datę strzałkami < i >, po czym zatwier­dzić ustawienie . Po wprowadzeniu popraw­nej daty nalezy nacisnąć
na ekranie USTAW
DATĘ.
5. Jeżeli przeprowadzono
konfigurację instalacji przez sieć, należy nacis­nąć WPROWADŹ KOD i wpisać kod wygenerowa­ny na stronie interneto­wej. W przeciwnym przy­padku należy nacisnąć KONFIGURATOR i prze­jść do kroku 6.
6. Na ekranie informacyj-
nym KONFIGURACJA wybierz aby rozpo­cząć.
DEVIreg™ Touch
14 Instrukcja obsługi
DEVIreg™ Touch
7. Za pomocą strzałek < i >
należy wybrać, czy ter­mostat ma pracować wy­łącznie z czujnikiem pod­łogowym, czy z czujni­kiem podłogowym i po­wietrznym. Nacisnąć , aby potwierdzić wybór.
Uwaga: W ustawieniach może być także dostępna
opcja "tylko pomieszczenie". Szczegółowe informa­cje, patrz część "Maksymalna temperatura podłogi".
8. Za pomocą strzałek < i >
wybrać zainstalowany typ czujnika podłogowe­go. (Mierzona rezystancja i odpowiadająca jej tem­peratura są przedstawio­ne w nawiasach.) Nacis-
, aby potwierdzić
nąć wybór.
Instrukcja obsługi 15
9. Za pomocą strzałek < i >
wybrać typ podłogi. Na­cisnąć , aby potwier­dzić wybór.
10. Za pomocą strzałek < i >
wybrać typ pomieszcze­nia. Nacisnąć , aby po­twierdzić wybór.
11. Za pomocą strzałek < i >
wybrać przybliżone ob­ciążenie elementu grzej­nego. Jeżeli w systemie jest przekaźnik zewnętrz­ny lub nie jest znane za­instalowane wyjście, wy­brać opcję "- -". Nacisnąć
, aby potwierdzić wy-
bór.
DEVIreg™ Touch
16 Instrukcja obsługi
DEVIreg™ Touch
12. Za pomocą strzałek < i >
wybrać, czy zegar ma być włączony. Nacisnąć , aby zakończyć konfigura­cję początkową termos­tatu. Pominąć krok 13.
13. Wprowadź kod wygene-
rowany na stronie inter­netowej. Następnie na­cisnąć , aby zakończyć konfigurację początkową termostatu. Jeżeli nie po­jawi się znak zaznaczenia ( ), kod heksadecymal­ny jest nieprawidłowy.
Instrukcja obsługi 17
DEVIreg™ Touch

3.2 Regulacja adaptacyjna (prognozowanie).

Funkcja prognozowania służy do przełączania termostatu między temperaturą komfortową i ekonomiczną. W przy­padku włączenia prognozowania, ogrzewanie będzie włą­czało się tak, aby system osiągną żądaną temperaturę w ok­reślonym czasie. Przykład: jeżeli temperatura komfortowa została ustawiona na 22°C, zaś okres ogrzewania komforto­wego zaczyna się o godzinie 6:00, ogrzewanie włączy się przed szóstą, aby temperatura pomieszczenia będzie wyno­siła 22°C dokładnie o 6:00 rano. Jeżeli prognozowanie jest wyłączone, ogrzewanie włączy się dopiero o godzinie 6:00, zaś ogrzanie pomieszczenia do 22°C zajmie nieco czasu. Funkcja prognozowania optymalizuje wyłączanie ogrzewa­nia podczas przełączania termostatu między temperaturą komfortową i ekonomiczną.
Włączanie i wyłączanie funkcji prognozy
1. Włączyć wyświetlacz do-
tykając go, a następnie nacisnąć menu.
18 Instrukcja obsługi
DEVIreg™ Touch
2. Nacisnąć USTAWIENIA w
prawym dolnym rogu menu. Następnie nacis­nąć OPCJE.
3. Wybrać PROGNOZOWA-
NIE. Następnie nacisnąć ZAŁ., aby włączyć opty-
malizację włączania i wy­łączania ogrzewania, lub WYŁ., aby ogrzewanie włączało się i wyłączało wyłącznie w określonym czasie. Nacisnąć , aby potwierdzić wybór.
Aby wrócić do wskazania normalnej temperatury,
należy naciskać strzałkę "wstecz" w lewym górnym rogu ekranu, aż pojawi się menu główne, a następnie wybrać .
Instrukcja obsługi 19
DEVIreg™ Touch

3.3 Funkcja otwartego okna

Włączanie i wyłączanie funkcji wykrywania otwartego okna
1. Włączyć wyświetlacz do-
tykając go, a następnie nacisnąć menu.
2. Nacisnąć USTAWIENIA w
prawym dolnym rogu menu. Następnie nacis­nąć OPCJE.
20 Instrukcja obsługi
DEVIreg™ Touch

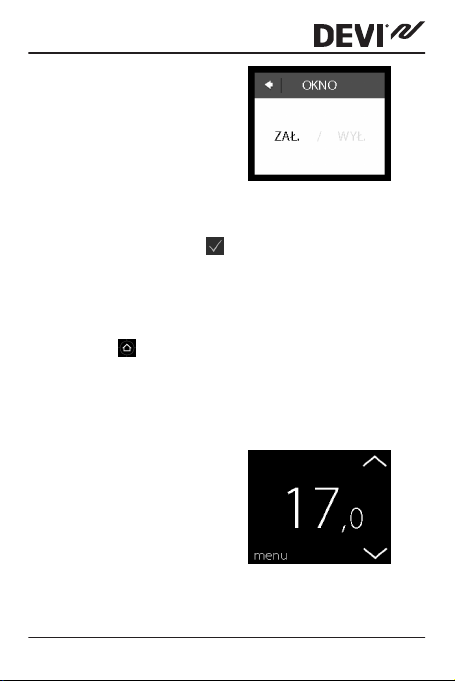

3. Nacisnąć OKNO OTWAR-
TE. Potem wybrać ZAŁ.,
aby ogrzewanie wyłącza­ło się chwilowo podczas gwałtownego spadku temperatury w pomie­szczeniu, lub WYŁ., aby termostat podtrzymywał ogrzewanie w takim przypadku. Nacisnąć , aby potwierdzić wybór.
Aby wrócić do wskazania normalnej temperatury,
należy naciskać strzałkę "wstecz" w lewym górnym rogu ekranu, aż pojawi się menu główne, a następnie wybrać

3.4 Maksymalna temperatura podłogi

Sposób ustawiania maksymalnej temperatury podłogi
1. Włączyć wyświetlacz do-
tykając go, a następnie nacisnąć menu.
.
Instrukcja obsługi 21
DEVIreg™ Touch
2. Nacisnąć USTAWIENIA w
prawym dolnym rogu menu. Następnie wybrać
INSTALACJA i KONFIG. RĘCZNA.
3. Nacisnąć MAKS. TEMP.
PODŁOGI. Za pomocą
strzałek < i > wybrać do­puszczalną maksymalną temperaturę podłogi. Na­cisnąć , aby potwier­dzić wybór.
Aby wrócić do wskazania normalnej temperatury,
należy naciskać strzałkę "wstecz" w lewym górnym rogu ekranu, aż pojawi się menu główne, a następnie wybrać .
22 Instrukcja obsługi
DEVIreg™ Touch
Usunięcie plastikowego za­bezpieczenia nastawy w tylnej części modułu wyświetlacza, np. za pomocą śrubokrętu, umożliwia ustawienie maksy­malnej temperatury podłogi do 45°. Jednakże wówczas bę­dzie można używać wyłącznie czujnika temperatury powie­trza. Powyższe nie jest zaleca­ne z powodu wyższego ryzyka przegrzania podłogi.
WAŻNE: Jeżeli termostat służy do regulacji pracy kabla/ maty grzejnej w ogrzewaniu podłogowym , pod podłogą drewnianą lub wykonaną z podobnego materiału, należy bezwględnie zainstalować czujnik podłogowy i nie wolno ustawiać górnej granicy temperatury podłogi powyżej 35°C.
Instrukcja obsługi 23
DEVIreg™ Touch
Uwaga: Przez zmianą maksymalnej temperatury podłogi należy skonsultować się z jej producentem i pamiętać o po­niższych informacjach:
Temperatura podłogi jest mierzona w miejscu, w któ-
rym znajduje się czujnik. Temperatura pod powierzchnią podłogi drewnianej
może być nawet o 10 stopni wyższa niż na powierzch­ni podłogi.
Producenci podłóg często podają maksymalną tempe-
raturę górnej powierzchni podłogi.
24 Instrukcja obsługi
DEVIreg™ Touch
Opór
Przykłady podłóg Szczegóły Przybliżona re­ciepl­ny [m2K/ W]
0,05 Panel podłogowy
HDF 8 mm
0,10 Parkiet bukowy 14mm650 - 800
0,13 Deska lita dębowa 22mm> 800
< 0,17 Maksymalna grubość
wykładziny odpo-
wiednia dla ogrzewa-
nia podłogowego
0,18 Deski lite jodłowe 22mm450 - 650
> 800 kg/m
kg/m
kg/m wg EN 1307 34˚C
kg/m
3
3
3
3
gulacja dla podłogi o temp. 25°C
28˚C
31˚C
32˚C
35°C
Instrukcja obsługi 25
DEVIreg™ Touch

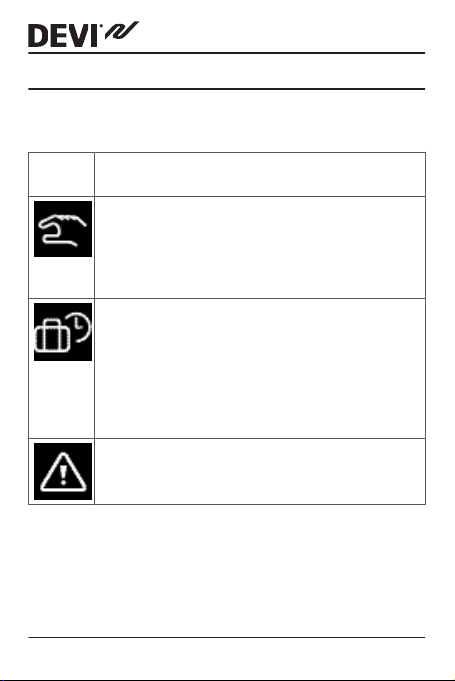

4 Symbole

W lewym górnym rogu wyświetlacza temperatury mogą pojawiać się następujące oznaczenia:
Ozna­czenie
26 Instrukcja obsługi
Znaczenie
Termostat pracuje w trybie ręcznym, tj. funkcja zegara jest wyłączona. Zegar umożliwia auto­matyczne przełączanie między trybami tempe­ratury ekononomicznej i komfortowej zgodnie z zaprogramowanym harmonogramem.
Zaplanowano okres nieobecności. W dniu roz­poczęcia nieobecności, będzie ona odliczana od godziny 00:00, zaś termostat będzie całodo­bowo utrzymywał określoną temperaturę w tym trybie , aż do dnia zakończenia tego okresu o godzinie 00:00. Wówczas przywrócone zosta­ną normalne nastawy temperatury.
Wystąpił błąd. Naciśnięcie oznaczenia ostrzeże­nia wyświetla szczegółowe informacje dotyczą­ce błędu.
5
Y E A R
DEVIreg™ Touch

5 Gwarancja

6 Instrukcje usuwania

Instrukcja obsługi 27
DEVIreg™ Touch
28 Instrukcja obsługi
DEVIreg™ Touch
Instrukcja obsługi 29
DEVIreg™ Touch
30 Instrukcja obsługi
DEVIreg™ Touch
Danfoss A/S Electric Heating Systems Ulvehavevej 61 7100 Vejle Denmark Phone: +45 7488 8500 Fax: +45 7488 8501 E-mail: EH@DEVI.com www.DEVI.com
Danfoss nie ponosi odpowiedzialności za możliwe błędy drukarskie w katalogach, broszurach i innych materiałach drukowanych. Dane techniczne zawarte w broszurze mogą ulec zmianie bez wcześniejszego uprzedzenia, jako efekt stałych ulepszeń i modyfikacji naszych urządzeń. Wszystkie znaki towarowe w tym materiale są własnością odpowiednich spółek. DEVI, logotyp DEVI są znakami towarowymi Danfoss A/S. Wszystkie prawa zastreżone.
0809XXXX & VIGDU249 Produced by Danfoss © 07/2012
Product Documentation
5 7 0 3 4 6 6 2 1 5 1 3 5
DK EL 7224215603
NO EL 5402666
FI SSTL 2600100
Designed in Denmark for Danfoss A/S
140F1064
DEVIreg Touch Design Frame
Intelligent Timer
Thermostat
Floor / Room Sensor
220-240V~
50-60Hz~
0 to +30°C
16A/3680W@230V~
IP 21
