Danfoss DEVIreg Touch User guide [bg]

Ръководство за потребителя
DEVIreg™ Touch
Електронен интелигентен термостат
www.DEVI.com
DEVIreg™ Touch

Съдържание

1 Въведение ............... 4
2 Настройки ................ 6
3 Съобщения за грешки ........ 36
4 Сваляне на предния панел на тер-
5 Гаранция ................ 38
6 Инструкции за изхвърляне ..... 38
1.1 Инструкции за безопасност .. 5
2.1 Задаване на температурата .. 7
2.3 Периоди с температурно нама-
ление ............... 11
2.4 Отсъствие ............ 19
2.5 Минимална температура на
пода ................ 22
2.6 Възстановяване на заводските настройки на температурата 23
2.7 Защита от деца ......... 25
2.8 Защита от замръзване ..... 27
2.9 Разход на енергия ....... 30
2.10 Ниво на осветеност ....... 31
2.11 Език ................ 33
2.12 Включване/изключване на тер-
мостата .............. 34
мостата ................. 37
Ръководство за потребителя 3
DEVIreg™ Touch

1 Въведение

DEVIreg™ Touch е електронен термостат, специално съ­здаден за системи за подово отопление. Освен всички останали, термостатът има и следните функции:
Чувствителен на допир, осветен екран.
Лесна работа с менюто.
Седмичен график: Стандартна или персонализира-
на програма с таймер, включваща гъвкав дневен и часови график, който ви позволява да задавате предварително температурата на икономичните периоди, напр. докато сте на работа или спите – и с оптимален старт/стоп на отоплението за достигане на желаната температура в точния момент.
Функция отворен прозорец, която предотвратява
излишното отопление при внезапен пад на темпе­ратурата.
Настройка за ваканция: Прекъсване на нормалния
програмен график за определени периоди от вре­ме.
Изчисляване на разхода на ел. енергия.
Бутон за бърз достъп на функции, като защита от за-
мръзване и отсъствие.
4 Ръководство за потребителя
DEVIreg™ Touch

1.1 Инструкции за безопасност

Моля, спазвайте следните указания:
Не покривайте термостата, напр. като окачвате кър-
пи или подобни предмети пред него! Това ще по­пречи на термостата да отчете и регулира коректно стайната температура.
Пазете термостата от проникване на всякакъв вид
течности. Не отваряйте, не разглобявайте и не поправяйте
сами термостата по никакъв начин. Ако термостатът е инсталиран на място, достъпно
за малки деца, използвайте функцията защита от деца.
Не прекъсвайте захранването на термостата.
Инсталацията на термостата трябва да се извърши
от упълномощен и/или квалифициран електротех­ник съгласно местното законодателство.
Ръководство за потребителя 5
DEVIreg™ Touch

2 Настройки

Основни правила за промяна на настройките на термостата
Достъп до различ­ните настройки
За да увеличите дадена стойност
За да намалите да­дена стойност
За да потвърдите стойност
За да отмените промените
За да се върнете към стандартния режим на показва­не на температу­рата
Натиснете директно на екрана менюто, което искате да отвори­те.
Натиснете стрелката > (натиснете и задръжте, за да преминете бър­зо през стойностите)
Натиснете стрелката < (натиснете и задръжте, за да преминете бър­зо през стойностите)
Натиснете на екрана.
Натиснете стрелката назад в гор­ния ляв ъгъл на екрана, за да оти­дете на предишния екран, без да записвате промените си.
Използвайте стрелката назад в горния ляв ъгъл на екрана, дока­то стигнете до екрана с главното меню, след което натиснете центъра на екрана на главното меню.
в горния десен ъгъл
в
6 Ръководство за потребителя
DEVIreg™ Touch

2.1 Задаване на температурата

Когато дисплеят е неактивен, той показва действителната темпе­ратура, измерена в стаята:
Когато активирате дисплея, той показва зададената стойност на температурата:
Ако системата отоплява, отляво на температурата ще мигат стрелки нагоре:
Ръководство за потребителя 7
DEVIreg™ Touch
Как да намалите или повишите температурата
1. Докоснете дисплея на тер­мостата, за да го активирате. След това натиснете стрел­ката нагоре или надолу от­дясно на екрана.

2.2 Дата и час

Как да зададете часа и датата
1. Докоснете дисплея на тер­мостата, за да го активирате, след което натиснете меню.
2. Натиснете ЧАС/ДАТА в до­лния ляв ъгъл на менюто. След това натиснете ЧАС.
8 Ръководство за потребителя
DEVIreg™ Touch
3. Натиснете цифрите за час.
4. Използвайте стрелките < и >, за да зададете часа. На­тиснете , за да потвърди­те.
5. Натиснете цифрите за мину­ти и използвайте стрелките < и >, за да зададете минути­те. Натиснете , за да по­твърдите, и натиснете отно­во , за да се върнете в ек­рана ЧАС/ДАТА.
Ръководство за потребителя 9
DEVIreg™ Touch
6. Натиснете ДАТА.
7. Натиснете респективно деня, месеца и годината и задайте датата, като използ­вате стрелките < и > и на­тиснете , за да потвърди­те. Натиснете в екрана ЗАДАЙ ДАТА.
За да се върнете към основния екран с текущата тем­пература, натиснете стрелката назад в долния ляв ъгъл на екрана, докато стигнете до главното меню и натиснете .
10 Ръководство за потребителя
DEVIreg™ Touch

2.3 Периоди с температурно намаление

Можете да настроите термостата да поддържа постоян­на температура или да го програмирате автоматично да превключва между периоди с по-ниска температура (на­ричана още икономична температура) и периоди с ком­фортна температура. По подразбиране са зададени следните комфортни пе­риоди на термостата:
понеделник – петък: 6:00 – 8:00 и 16:00 – 22:30.
събота – неделя: 7:00 – 22:45.
С таймера на термостата променяте предварително за­дадените периоди на комфорт и задавате комфортна и икономична температура според желанията си. Забе­лежка: За да превключвате между комфортна и иконо­мична температура, трябва да активирате функцията таймер (ВКЛ).
Термостатът има прогнозираща функция. Когато тази функция е включена (т.е. ПРОГНОЗ. е зададено на ВКЛ, когато натиснете менюто НАСТР. и след това НАСТРОЙ­КИ), вие задавате часа, в който искате да се постигне комфортната и икономичната температура. Тогава тер­мостатът ще изчисли кога трябва да включи отопление­то, за да се достигне желаната температура в указания час.
Ръководство за потребителя 11
DEVIreg™ Touch
Как да зададете комфортни и икономични периоди
1. Докоснете дисплея на тер­мостата, за да го активирате, след което натиснете меню.
2. Натиснете ТАЙМ. в горния ляв ъгъл на менюто. След това натиснете ЗАДАЙ ГРА-
ФИК
3. Натиснете ден от седмицата, в който искате да програми­рате комфортен и икономи­чен период. Можете да зада­дете до 2 комфортни перио­да на ден (и съответно 2 икономични периода).
12 Ръководство за потребителя
DEVIreg™ Touch
4. Натиснете първия индика­тор за час (т.е. 06:00 в пока­зания пример), за да зададе­те началния час за първия комфортен период.
5. Натиснете стрелките < и >, за да зададете началния час за комфортния период. На­тиснете , за да потвърди­те.
6. Натиснете крайния час на първия комфортен период, за да го зададете (т.е. 08:00 в показания пример).
7. Натиснете стрелките < и >, за да зададете крайния
час на комфортния период. Натиснете , за да по­твърдите.
Ръководство за потребителя 13
DEVIreg™ Touch
8. Повторете Стъпки 4 до 7, за да зададете началния
час и крайния час на втория комфортен период, ако желаете да го използвате. Ако не, натиснете отметката до втория комфортен период, за да го деактивирате.
Забележка: Всички времеви интервали извън зададе­ните комфортни периоди автоматично се считат за икономични периоди.
9.

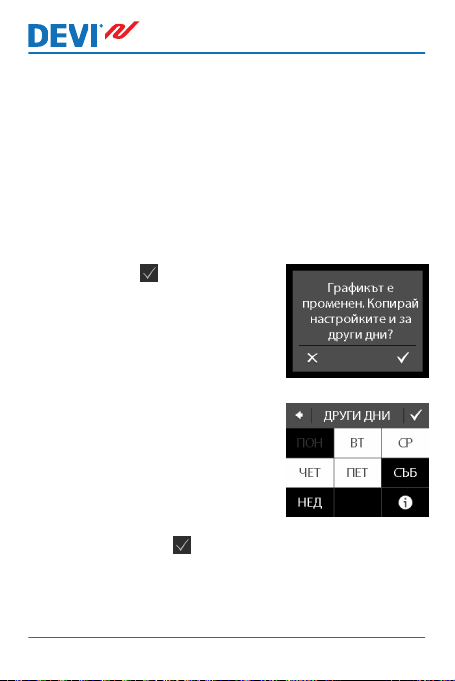

Натиснете те комфортните периоди. Сега ще се покаже екран, кой­то ви позволява да копирате указаните комфортни перио­ди в други дни от седмицата.
10. Щракнете върху НЕ, ако ком-
фортните периоди са прило­жими само за избрания ден от седмицата, или щракнете върху ДА, за да отворите ек­ран, където можете да избе­рете съответните дни. След това натиснете , за да копи­рате комфортните периоди в тези дни.
14 Ръководство за потребителя
, за да потвърди-
DEVIreg™ Touch
11. Повторете стъпки 3 до 7, за да зададете комфорт­ни периоди за други дни от седмицата.
За да се върнете към основния екран с текущата тем­пература, натиснете стрелката назад в долния ляв ъгъл на екрана, докато стигнете до главното меню и натиснете .
Как да зададете комфортни и икономични темпера­тури
1. Докоснете дисплея на тер­мостата, за да го активирате, след което натиснете меню.
2. Натиснете ТАЙМ. в горния ляв ъгъл на менюто. След това натиснете ТЕМПЕРА-
ТУРИ
Ръководство за потребителя 15
DEVIreg™ Touch
3. Натиснете КОМФОРТ и из­ползвайте стрелките < и >, за да зададете комфортната температура. Натиснете , за да потвърдите.
4. Натиснете ИКОНОМИЧНА и използвайте стрелките < и >, за да зададете икономич­ната температура. Натисне­те , за да потвърдите.
За да се върнете към основния екран с текущата тем­пература, натиснете стрелката назад в долния ляв ъгъл на екрана, докато стигнете до главното меню и натиснете .
Как да прегледате зададените комфортни периоди
1. Докоснете дисплея на тер­мостата, за да го активирате, след което натиснете меню.
16 Ръководство за потребителя
DEVIreg™ Touch
2. Натиснете ТАЙМ. в горния ляв ъгъл на менюто. След това натиснете ЗАДАЙ ГРА-
ФИК
3. Натиснете иконата за ин­формация в долния десен ъгъл на екрана ИЗБЕРЕТЕ ДЕН.
Сега ще се покаже графичен пре­глед на зададените комфортни периоди в седмицата.
За да се върнете към основния екран с текущата тем­пература, натиснете стрелката назад в долния ляв ъгъл на екрана, докато стигнете до главното меню и натиснете .
Ръководство за потребителя 17
DEVIreg™ Touch
Как да включвате и изключвате таймера
Може например да искате да изключите таймера вре­менно, ако е необходимо кратко удължаване на ком­фортния период.
Когато таймерът е изключен, в горната част на дисплея на термостата се показва икона с ръка че регулирането на температурата се извършва ръчно).
1. Натиснете бутона отстрани на термостата.
2. Натиснете ТАЙМЕР ВКЛ., за да включите функцията на таймера, или ТАЙМЕР ИЗКЛ., за да я изключите.
18 Ръководство за потребителя
(за да покаже,
DEVIreg™ Touch

2.4 Отсъствие

Как термостатът да работи в режим, различен от нормалните настройки на температурата за един или повече дни
Избраната от вас температура ще се поддържа в про­дължение на 24 часа за броя дни, които изберете. След като тези дни изминат, ще се възобновят нормалните настройки на температурата.
1. Докоснете дисплея на тер­мостата, за да го активирате, след което натиснете меню.
2. Натиснете ПОЧИВ. в горния десен ъгъл на менюто. След това натиснете ПЕРИОД.
Ръководство за потребителя 19
DEVIreg™ Touch
3. Натиснете началната дата и използвайте стрелките < и >, за да зададете датата. На­тиснете , за да потвърди­те. За да преминете бързо през датите, натиснете и задръж­те стрелката < или >.
4. Натиснете крайната дата и използвайте стрелките < и >, за да зададете датата. Натиснете двукрат­но, за да потвърдите.
5. Натиснете Т.ПОЧИВКА и из­ползвайте стрелките < и >, за да зададете температура­та, докато отсъствате. Натис­нете , за да потвърдите.
6. Уверете се, че режимът на отсъствие е активиран. Ако не, натиснете ПОЧИВ., след което натиснете ВКЛ. Натис­нете , за да потвърдите.
20 Ръководство за потребителя
DEVIreg™ Touch
На указаната начална дата на дисплея ще се появи символ с куфарче.
Как да деактивирате функцията за отсъствие
Ако се върнете по-рано от очакваното, можете да деак­тивирате режима на отсъствие.

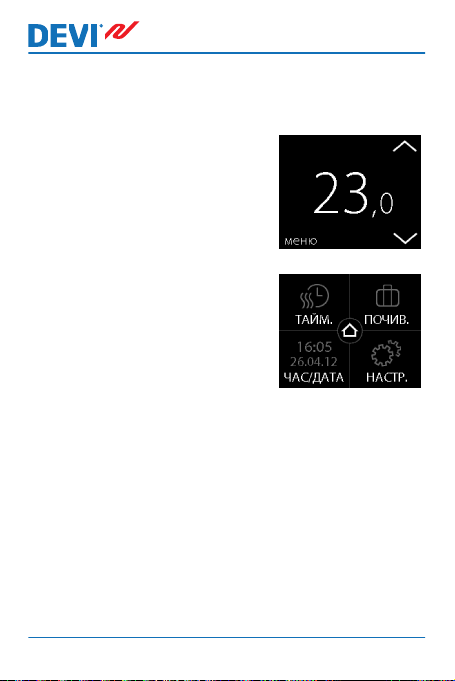

1. Докоснете дисплея на тер­мостата, за да го активирате. След това натиснете ИЗКЛ. в долния ляв ъгъл.
Ръководство за потребителя 21
DEVIreg™ Touch

2.5 Минимална температура на пода

Как да зададете минималната температура на пода
Забележка: Тази функция може да се активира само ако
използвате както въздушен, така и подов сензор.
1. Докоснете дисплея на тер­мостата, за да го активирате, след което натиснете меню.
2. Натиснете НАСТРОЙКИ в долния десен ъгъл на меню­то. След това натиснете НА- СТРОЙКИ.
3. Използвайте стрелките в дясната част на екрана, за да отидете до МИН. ТЕМП., и натиснете, за да я изберете. След това натиснете МИН. ТЕМП. и ВКЛ. Натиснете , за да потвърдите.
22 Ръководство за потребителя
DEVIreg™ Touch
4. Натиснете ТЕМП.. След това използвайте стрелките < и >, за да зададете минимал­ната температура на пода. Натиснете , за да потвър­дите.
За да се върнете към основния екран с текущата тем­пература, натиснете стрелката назад в долния ляв ъгъл на екрана, докато стигнете до главното меню и натиснете .
Температурата на пода сега се поддържа над указаната долна граница.
2.6 Възстановяване на заводските настройки
Как да възстановите заводските настройки на тем­пературата
1. Докоснете дисплея на тер-
Ръководство за потребителя 23
на температурата
мостата, за да го активирате, след което натиснете меню.
DEVIreg™ Touch

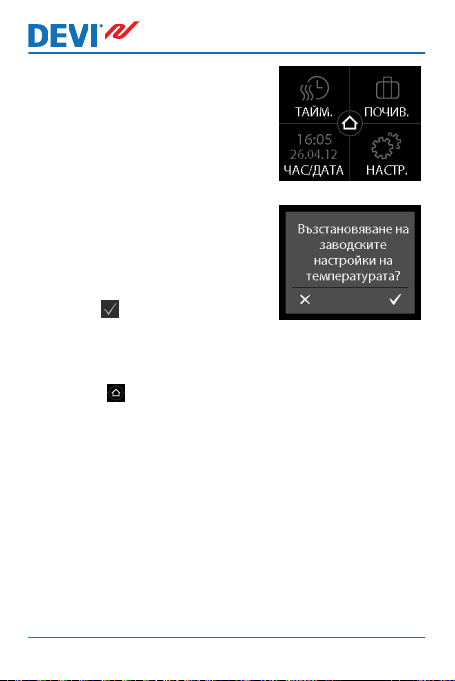

2. Натиснете НАСТРОЙКИ в долния десен ъгъл на меню­то. След това натиснете НА- СТРОЙКИ.
3. Използвайте стрелките в дясната част на екрана, за да отидете до ВЪЗСТАНОВИ ТЕМП., и натиснете, за да я изберете. След това натис­нете , за да потвърдите.
За да се върнете към основния екран с текущата тем­пература, натиснете стрелката назад в долния ляв ъгъл на екрана, докато стигнете до главното меню и натиснете .
24 Ръководство за потребителя
DEVIreg™ Touch

2.7 Защита от деца

Защитата от деца се използва за заключване на дисплея, за предотвратяване на нежелани промени на настрой­ките на термостата.
Как да заключите дисплея на екрана
1. Докоснете дисплея на термо-
стата, за да го активирате, след което натиснете меню.
2. Натиснете НАСТРОЙКИ в до-
лния десен ъгъл на менюто. След това натиснете НА- СТРОЙКИ.
3. Натиснете ЗАКЛЮЧ.. След
това натиснете ВКЛ. Натис­нете , за да потвърдите.
Ръководство за потребителя 25
DEVIreg™ Touch
Сега ще се появява символ с ка­тинар, когато натискате дисплея.
Как да отключите дисплея на екрана
1. Натиснете бутона отстрани
на термостата.
2.
Натиснете , за да отключи­те дисплея на екрана.
26 Ръководство за потребителя
DEVIreg™ Touch

2.8 Защита от замръзване

Защитата от замръзване се използва за поддържане на определена минимална температура за предпазване от замръзване (5 °C по подразбиране).
Как да активирате защитата от замръзване
1. Натиснете бутона отстрани на термостата.
2. Натиснете ЗАЩИТА ЗАМР..
Ръководство за потребителя 27
DEVIreg™ Touch
Сега на дисплея ще се покаже символ със снежинка.
Как да изключите защитата от замръзване
1. Докоснете дисплея на тер­мостата, за да го активирате. След това натиснете ИЗКЛ. в долния ляв ъгъл.
Как да зададете температурата на защита от за­мръзване
1. Докоснете дисплея на тер­мостата, за да го активирате, след което натиснете меню.
28 Ръководство за потребителя
DEVIreg™ Touch

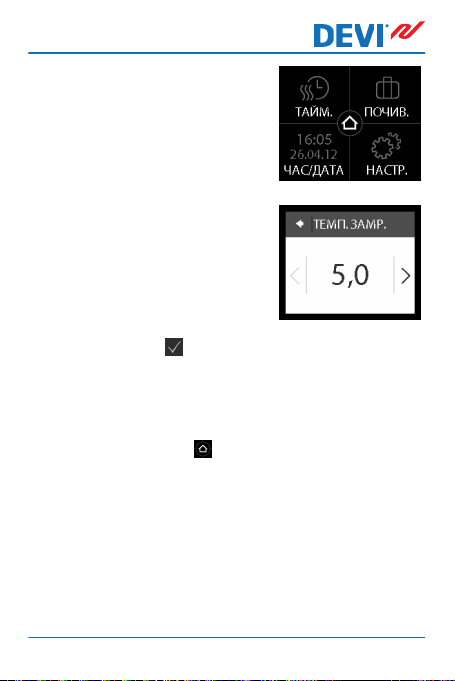

2. Натиснете НАСТРОЙКИ в долния десен ъгъл на меню­то. След това натиснете ИН-
СТАЛАЦИЯ и РЪЧНА НА­СТРОЙКА.
3. Използвайте стрелките в дясната част на екрана, за да отидете до ТЕМП. ЗАМР. и натиснете, за да я изберете. Използвайте стрелките < и >, за да изберете температу­рата на защита от замръзва­не. Натиснете , за да по­твърдите.
За да се върнете към основния екран с текущата
температура, натиснете стрелката назад в долния ляв ъгъл на екрана, докато стигнете до главното меню и натиснете .
Ръководство за потребителя 29
DEVIreg™ Touch

2.9 Разход на енергия

Как да проверите разхода на енергия
1. Докоснете дисплея на тер­мостата, за да го активирате, след което натиснете меню.
2. Натиснете НАСТРОЙКИ в долния десен ъгъл на меню­то. След това натиснете ИНФО.
30 Ръководство за потребителя
DEVIreg™ Touch
3. Натиснете РАЗХОД. След това натиснете периода, за който искате да видите раз­хода на енергия: последните 7 дни, последните 30 дни или общия разход от инста­лацията на термостата.
За да се върнете към основния екран с текущата тем­пература, натиснете стрелката назад в долния ляв ъгъл на екрана, докато стигнете до главното меню и натиснете .

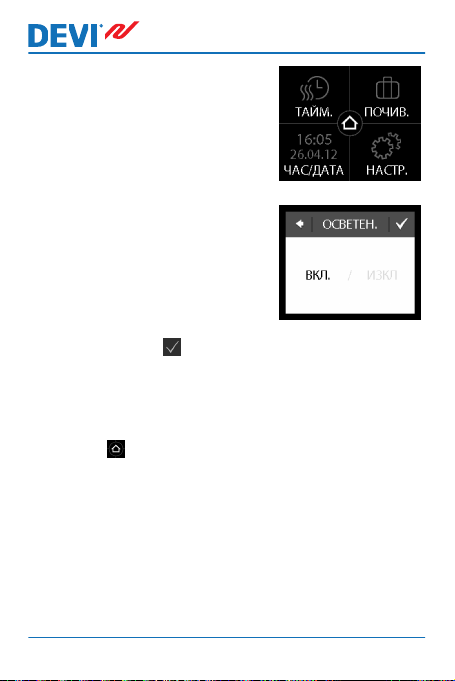

2.10 Ниво на осветеност

Как да промените осветеността на екрана
1. Докоснете дисплея на тер­мостата, за да го активирате, след което натиснете меню.
Ръководство за потребителя 31
DEVIreg™ Touch
2. Натиснете НАСТРОЙКИ в долния десен ъгъл на меню­то. След това натиснете НА- СТРОЙКИ.
3. Използвайте стрелките в дясната част на екрана, за да отидете до ОСВЕТЕН. и на­тиснете, за да го изберете. След това натиснете ВКЛ., за да намалите осветеността, или ИЗКЛ, за да я изключи­те. Натиснете , за да по­твърдите.
За да се върнете към основния екран с текущата тем­пература, натиснете стрелката назад в долния ляв ъгъл на екрана, докато стигнете до главното меню и натиснете .
32 Ръководство за потребителя
DEVIreg™ Touch

2.11 Език

Как да изберете език
1. Докоснете дисплея на тер­мостата, за да го активирате, след което натиснете меню.
2. Натиснете НАСТРОЙКИ в долния десен ъгъл на меню­то. След това натиснете НА- СТРОЙКИ.
Ръководство за потребителя 33
DEVIreg™ Touch
3. Използвайте стрелките в дясната част на екрана, за да отидете до вашия език, и на­тиснете, за да го изберете. След това натиснете в горния десен ъгъл, за да по­твърдите.
За да се върнете към основния екран с текущата тем­пература, натиснете стрелката назад в долния ляв ъгъл на екрана, докато стигнете до главното меню и натиснете

2.12 Включване/изключване на термостата

Как да изключите термостата
1. Натиснете бутона отстрани
.
на термостата.
34 Ръководство за потребителя
DEVIreg™ Touch
2. Натиснете ИЗКЛЮЧВАНЕ.
Сега на дисплея ще се покаже символ за включване/изключва­не.
Как да включите термостата
1. Докоснете дисплея на тер­мостата, за да го активирате. След това натиснете вкл в долния ляв ъгъл.
Ръководство за потребителя 35

3 Съобщения за грешки

DEVIreg™ Touch
Съобщение
за грешка
36 Ръководство за потребителя
Проблем Решение
Термостатът е прегрял и се е изклю­чил.
Подовият сензор е свързан на късо.
Подовият сензор е пре­къснат.
Оставете термостата да изстине за няколко ми­нути. След това изклю­чете и включете термо­стата. Ако грешката продължава, свържете се с квалифициран електротехник.
Ако грешката продъл- жава, свържете се с
квалифициран електро­техник.
Ако грешката продъл- жава, свържете се с
квалифициран електро­техник.
DEVIreg™ Touch
4 Сваляне на предния панел на термо-
стата
Когато боядисвате, слагате тапети или предприемате други строителни дейности, можете да свалите предния панел на термостата от основата.
Важно: НЕ натискайте дисплея, когато премахвате пред­ния панел или когато го поставяте обратно на място.
Хванете предния панел от долу и издърпайте внимател­но към вас:
За да поставите обратно термостата, щракнете го обрат­но на място.
Ръководство за потребителя 37
5
Y E A R
DEVIreg™ Touch

5 Гаранция

6 Инструкции за изхвърляне

38 Ръководство за потребителя
DEVIreg™ Touch
Ръководство за потребителя 39
DEVIreg™ Touch
Danfoss A/S Electric Heating Systems Ulvehavevej 61 7100 Vejle Denmark Phone: +45 7488 8500 Fax: +45 7488 8501 E-mail: EH@DEVI.com www.DEVI.com
Данфосс не може да поеме отговорност за възможни грешки в каталози, брошури и други печатни материали. Данфосс си запазва правото да променя продуктите без предизвестие. Това се отнася и за вече заявени продукти, при условие, че промените са възможни без произти­чащи от това промени във вече договорените спецификации. Всички търговски марки в настоящия каталог са собственост на съответните дружества. DEVI и логото на DEVI са собственост на Danfoss A/S. Всички права запазени.
44 Produced by Danfoss © 07/2012
VUGDB2
Loading...
