Príručka k inštalácii
DEVIreg™ Smart
Inteligentný elektronický termostat časovača alebo spínač
časovača s pripojením k Wi-Fi a ovládaním cez aplikáciu
www.DEVI.com
DEVIreg™ Smart
Obsah
1 Úvod � � � � � � � � � � � � � � � � � � � � � � � � � � � 2
2 Technická špecikácia � � � � � � � � � � � � � � � � 4
3 Bezpečnostné pokyny � � � � � � � � � � � � � � � � 6
4 Pokyny na mont� � � � � � � � � � � � � � � � � � � 8
5 Zobrazenie symbolov � � � � � � � � � � � � � � � 13
6 Kongurácia � � � � � � � � � � � � � � � � � � � � � 19
7 Nastavenia � � � � � � � � � � � � � � � � � � � � � � 20
8 Záruka � � � � � � � � � � � � � � � � � � � � � � � � � 23
9 Smernica o rádiových zariadeniach� � � � � � � 24
10 Pokyny na likvidáciu � � � � � � � � � � � � � � � � 25
1 Úvod
DEVIreg™ Smart je elektronický programovateľný termostat
časovača, ktorý sa používa na reguláciu elektrických podlahových
vykurovacích článkov. Tento termostat je určený iba pre pevné
inštalácie a môže sa používať na priame vykurovanie celej miestnosti aj na pohodlné vykurovanie podlahy. Termostat má okrem
iných aj nasledovné funkcie:
• Dotykový displej so svetlom.
• Jednoduché naprogramovanie a prevádzka pomocou
ponuky termostatu (vyžaduje si aplikáciu).
Príručka k inštalácii2
DEVIreg™ Smart
• Sprievodca pri inštalácii s osobitným nastavením podľa typu
miestnosti/podlahy (vyžaduje si aplikáciu).
• Pasuje do viacerých rámových systémov.
• Kompatibilný s niekoľkými snímačmi NTC aj od iných výrobcov.
• Nastavenia termostatu je možné zadať pred inštaláciou a
importovať do termostatu pomocou kódu generovaného
na webe (pre DEVIreg™ Touch) alebo skopírovať z iného
termostatu z podobnej inštalácie. Zahrnuté sú termostaty
DEVIreg™ Touch.
• Inteligentný prístup do nastavení termostatu po inštalácii
pomocou aplikácie na jednoduchý prístup, nastavenie alebo
riešenie problémov na diaľku. Termostat/časovač sa nepretržite aktualizuje na najnovšiu verziu softvéru.
• DEVIreg™ Smart sa dá použiť ako spínač pre systémy Zap./Vyp.
Informácie o pripojení:
• K 1 termostatu/spínaču možno pripojiť 10 inteligentných
zariadení (ako napr. smartfón alebo tablet).
• Naraz môžu byť v kontakte s termostatom/spínačom max. 2
inteligentné zariadenia.
DEVIREG™ SMART POTREBUJE NA SPRÁVNE FUNGOVANIE
FUNKČNÚ SIEŤ Wi-Fi�
3Príručka k inštalácii
DEVIreg™ Smart
Viac informácií o tomto produkte môžete nájsť na: devismart�com
2 Technická špecikácia
Prevádzkové napätie 220 – 240 V~, 50/60 Hz
Spotreba energie v
pohotovostnom režime
Relé:
Odporová záťaž
Indukčná záťaž
Snímacie jednotky* NTC 6,8 kΩ pri 25 °C
Snímacie hodnoty*:
(predvolená NTC 15 K)
0 °C
20 °C
50 °C
Riadenie* PWM (pulzná šírková modulácia)
Teplota okolia 0 až 30 °C
Teplota ochrany proti
mrazu*
Max. 0,40 W
Max. 16 A / 3 680 W pri 230 V
Max. 1 A cos φ= 0,3
NTC 10 kΩ pri 25 °C
NTC 12 kΩ pri 25 °C
NTC 15 kΩ pri 25 °C (predvolená)
NTC 33 kΩ pri 25 °C
NTC 47 kΩ pri 25 °C
42 kΩ
18 kΩ
6 kΩ
5 až 9 °C (predvolené 5 °C)
Príručka k inštalácii4
DEVIreg™ Smart
Teplotný rozsah* Izbová teplota: 5až 35°C.
Monitorovanie porúch
snímača*
Funkcie časovača 2 obdobia za deň pre DEVIweb™.
Špecikácia kábla (max.) 1 x 4 mm²
Teplota skúšky bodového
tlaku
Stupeň znečistenia 2 (domáce použitie)
Typ regulátora 1C
Trieda softvéru A
Skladovacia teplota -20až +65°C
Trieda IP 21
Stupeň ochrany Trieda II –
Podlahová teplota: 5až 45°C.
Max. teplota podlahy: 20 – 35 °C (ak je
neobnoviteľná plomba porušená, až do
45 °C). Min. teplota podlahy: 10 – 35 °C,
iba pri kombinácii izbového a podlahového snímača.
Termostat má zabudovaný monitorovací
obvod, ktorý vypne vykurovanie, ak sa
snímač odpojí alebo skratuje.
5 období za deň pre aplikáciu DEVIsmart.
Všetky nastavenia hodín/dátumu/plánu
sa aktualizujú z cloudu.
Nastavená hodnota rozlíšenia časovača
je 30 minút.
75 °C
5Príručka k inštalácii
DEVIreg™ Smart
Rozmery 85 x 85 x 20 – 24 mm
Hmotnosť 127 g
* nevzťahuje sa na funkciu spínača
Elektrická bezpečnosť a elektromagnetická kompatibilita pre tento
produkt je zaistená prostredníctvom súladu s normou EN/IEC „Automatické elektrické regulátory na domáce a podobné použitie“:
• EN/IEC 60730-1 (všeobecná)
• EN/IEC 60730-2-7 (časovač)
• EN/IEC 60730-2-9 (termostat)
(hĺbka v stene: 22 mm)
3 Bezpečnostné pokyny
Pred inštaláciou sa ubezpečte, že elektrické napájanie termostatu/
spínača je vypnuté.
Dôležité: Keď sa termostat používa na regulovanie podlahového
vykurovania v spojení s drevenou podlahou alebo podobným materiálom, vždy používajte podlahový snímač a nikdy nenastavujte
maximálnu podlahovú teplotu na viac ako 35 °C.
Pamätajte tiež na nasledujúce skutočnosti:
• Inštaláciu termostatu/spínača musí vykonať autorizovaný a
kvalikovaný technik v súlade s miestnymi predpismi.
• Termostat/spínač musí byť pripojený k elektrickému
napájaniu pomocou vypínača, ktorý umožňuje odpojenie
všetkých pólov.
Príručka k inštalácii6
DEVIreg™ Smart
• Termostat/spínač vždy pripájajte k nepretržitému zdroju
napájania.
• Termostat/spínač nevystavujte vlhkosti, vode, prachu a
nadmernému teplu.
• Deti od 8 rokov, telesne postihnuté osoby, osoby so
zníženým zmyslovým vnímaním, mentálne postihnuté
osoby a osoby s nedostatkom skúseností či znalostí môžu
termostat/spínač používať, len ak sú pod dozorom alebo po
dôkladnom predvedení bezpečného používania zariadenia
zo strany osoby zodpovednej za ich bezpečnosť a za predpokladu, že sú schopné rozpoznať hroziace nebezpečenstvo.

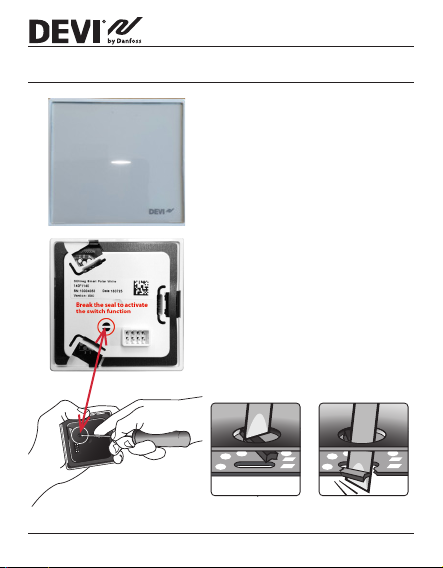

• DEVIreg™ Smart sa môže upraviť tak, aby fungoval ako
časovač so spínačom Zap./Vyp. prevzatím nového softvéru s
novou funkciou.
• Nad deťmi je potrebné vykonávať dohľad s cieľom zaistiť,
aby sa nehrali s termostatom/spínačom.
• Spínač je navrhnutý na permanentnú prevádzku.
• Nie je určený pre žiarivky ani žiarovky.
• Čistenie a bežnú údržbu by nemali vykonávať deti bez dozoru.
• Aktualizácia funkcie časovača so spínačom môže trvať až
1 hodinu. Treba počítať s určitým časom, kým sa funkcia
prepne späť na funkciu termostatu.
7Príručka k inštalácii
DEVIreg™ Smart
4 Pokyny na montáž
Dodržiavajte nasledujúce pokyny týkajúce sa umiestnenia:
Termostat umiestnite do vhodnej výšky na stene
(zvyčajne 80 – 170 cm). Spínač sa môže umiestniť na
voľné miesto na stene.
Termostat/spínač by sa nemal umiestňovať do
vlhkých izieb. Termostat/spínač musí byť umiestnený
mimo zóny 2. Umiestnite ho do susednej miestnosti
a používajte výhradne podlahový snímač.
Termostat/spínač vždy inštalujte podľa miestnych
predpisov týkajúcich sa tried IP.
Termostat neumiestňujte na vnútornú stranu slabo
izolovanej vonkajšej steny.
Z dôvodu prievanu termostat vždy inštalujte
najmenej 50 cm od okien a dverí, keď sa používa
regulácia v: podlahovom a izbovom režime alebo
samostatnom izbovom režime.
Termostat neumiestňujte na miesto, kde bude
vystavený priamemu slnečnému žiareniul.
Príručka k inštalácii8
DEVIreg™ Smart
12
≥
Poznámka k termostatu: Použitie podlahového
snímača sa odporúča v každom podlahovom vykurovaní
a je povinné pre tenké rohože a pod drevenými
podlahami na zníženie rizika prehriatia podlahy.
• Podlahový snímač umiestnite do ochrannej plastovej
inštalačnej rúrky na vhodnom mieste podlahovej
konštrukcie, kde nebude podlaha vystavená slnečnému
žiareniu alebo prievanu z dverí.
• V rovnakej vzdialenosti
a > 2 cm od vykurovacích káblov na oboch
stranách.
• Inštalačná rúrka nesmie
vyčnievať z podlahovej
plochy, v prípade potreby a možnosti inštalačnú rúrku zapustite.
• Priveďte inštalačnú rúrku do rozvodnej skrine.
• Polomer ohýbania inštalačnej rúrky musí byť min. 50 mm.
9Príručka k inštalácii
DEVIreg™ Smart
Pri montáži termostatu/spínača postupujte nasledujúcim
spôsobom:
1. Vybaľte termostat/spínač.
2.1. Pripojte termostat podľa schémy zapojenia.
L
Sensor
Maximum
Load 16 (1) A
Maximum
Load 16 (1) A
Príručka k inštalácii10
O
A
N
D
L
O
A
N
D
Tienenie vykurovacieho kábla
musí byť pripojené k uzemňova-
NTC
ciemu vodiču napájacieho kábla
pomocou osobitného konektora.
Danfoss A/S
Nordborgvej 81
6430 Nordborg
Denmark
Standby maximum 0.4 Watt
Poznámka: Podlahový snímač vždy nainštalujte v
inštalačnej rúrke v podlahe.
2.2. Pripojte spínač podľa schémy
zapojenia.
NTC
Danfoss A/S
Nordborgvej 81
6430 Nordborg
Denmark
Standby maximum 0.4 Watt
Mains
220-240V~
50-60 Hz
IP21
T30
Mains
220-240V~
50-60 Hz
IP21
T30
L
O
A
NLL
D
L
O
A
NLL
D
DEVIreg™ Smart

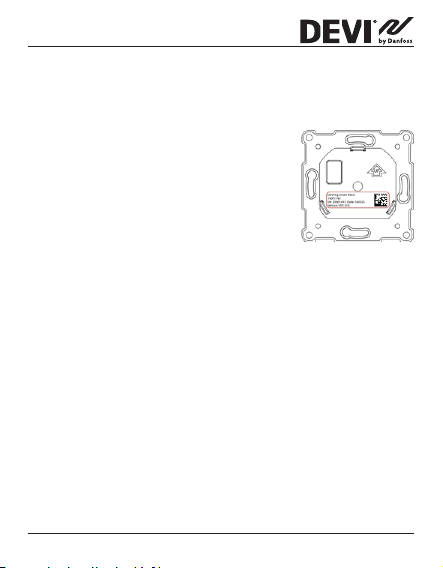

3. Poriadne upevnite termostat/spínač k zapustenej nástennej
skrinke alebo k vonkajšej nástennej skrinke zaskrutkovaním
skrutiek cez otvory na oboch stranách termostatu/spínača.
4. Skôr než namontujete vrchnú časť k
zaskakujúcej/spodnej časti, pridajte rám.
5. Zaklapnite modul prednej časti. V
súvislosti s vnútornou zástrčkou si
dajte pozor, aby ste neohli konektory.
Opatrne zatlačte, až kým nie je rám
upevnený ku gumenému tesneniu.
11Príručka k inštalácii
DEVIreg™ Smart
Dôležité: NETLAČTE na strednú časť obrazovky displeja.
Postup pri montáži a demontáži termostatu/spínača.
Zatlačte prstami pod vrchnú stranu prednej časti a potiahnite ju
smerom k sebe, až kým sa neuvoľní zo zaskakujúcej časti:
Na úplné nabitie batérií musí byť termostat/spínač pripojený k
sieťovému napájaniu aspoň 15 hodín.
Všetky ostatné nastavenia sa uložia natrvalo.
Príručka k inštalácii12
DEVIreg™ Smart
5 Zobrazenie symbolov
Hlavnou funkciou vrchnej časti je podpora používateľského rozhrania prostredníctvom displeja a uchovávanie všetkých logických
obvodov riadiacej jednotky.
Hlavnou funkciou displeja je ukazovať aktuálny stav termostatu/
spínača a rozpoznávať činnosť používateľa na základe stlačených
tlačidiel. Displej pozostáva z rozličných tlačidiel, čísel a symbolov.
Termostat Spínač
1
2
4
3
13Príručka k inštalácii
DEVIreg™ Smart
� Typ Popis
1 Tlačidlo/Symbol Ovládacie tlačidlo
2 Tlačidlo/Symbol Tlačidlo so šípkou nahor
3 Tlačidlo/Symbol Tlačidlo so šípkou nadol
4 Symbol Funkcia termostatu: 3-miestne
7-segmentové čísla oddelené čiarkou
na indikáciu teploty. Funkcia spínača
časovača: Text „On“/„O“ (Zap./Vyp.).
Význam symbolov
Označenie Režim/Stav Popis
Modrá – bliká Režim prí-
Modrá Režim prí-
Červená – bliká Poruchový
Červená
– pomalé
pulzovanie
stupového
bodu
stupového
bodu
stav
Aktívny
režim
Termostat/spínač je pripravený
na nastavenie
Smartfón pripojený priamo
k termostatu/spínaču na
nastavenie
Zobrazuje chybový kód
Signalizuje vykurovanie podlahy (relé je zapnuté)
Príručka k inštalácii14
DEVIreg™ Smart
Zelená – nepretržitá
Zelená – bliká Aktívny
Šípky – po
dotyku začnú
rýchlo blikať
Aktívny
režim
režim a režim
prístupového bodu
Aktívny
režim
Termostat/spínač je aktívny
a pripojený k Wi-Fi (relé je
vypnuté)
Termostat/spínač čaká na
potvrdenie akcie
Bezpečnostná zámka je
zapnutá
Interakcia priamo na termostate
Funkcia Tlačidlo Popis
Zapnite
termostat/
spínač
Vypnite
termostat/
spínač
1. Dotknite sa ľubovoľného tlačidla
2. Dotknite sa ovládacieho tlačidla (1)
1. Dotknite sa ľubovoľného tlačidla
2. Dotknite sa
ovládacieho tlačidla a
podržte ho (1)
Termostat/spínač sa
zapne a zobrazí sa
teplota alebo stavy
Zap./Vyp.
Displej termostatu/
spínača sa zapne
Termostat/spínač
spustí odpočítavanie a
vypne sa
15Príručka k inštalácii
DEVIreg™ Smart
Nastavenie
hodnoty
Ochrana
proti mrazu
Bezpečnostná zámka
Obnovenie
výrobných
nastavení
Režim Neprítomnosť
Chybové kódy
Ak dôjde k chybe a termostat/spínač ju vyrieši, v niektorých prípadoch bude potrebné ho reštartovať a znovu zapnúť vykurovanie.
Nahor (2) Vynuluje a zapne časo-
Nadol (3) Vynuluje a vypne časo-
Stlačte a podržte
Ovládanie (1) na 1 s.
Stlačte a podržte
Nahor (2) + Nadol (3)
na 3 s.
Stlačte a podržte
Ovládanie (1) + Nahor
(2) na 5 s.
Potom znova potvrďte
stlačením ovládacieho
tlačidla (1)
Na deaktiváciu režimu
Neprítomnosť stlačte
a podržte Ovládanie
(1) na 1 s.
vač/dočasne nastavená
hodnota
vač/dočasne nastavená
hodnota
Deaktivácia ochrany
proti mrazu
Aktivácia/Deaktivácia
bezpečnostnej zámky
Aktivuje stav obnovy
výrobných nastavení
Aktivácia/Deaktivácia
režimu Neprítomnosť/
Dovolenka
Príručka k inštalácii16
DEVIreg™ Smart
Typ
chyby
Podlahový
snímač
odpojený
Skrat
podlahového
snímača
Prehriatie
termostatu
Neobnoviteľná
chyba
Č� Popis Riešenie Je potrebný
E1 Strata
pripojenia k
snímaču
E2 Skrat sní-
mača
E3 Termostat
je prehriaty,
vykurovanie
je vypnuté
E4 Hodnota iz-
bovej teploty
nameraná
snímačom je
príliš vysoká
alebo príliš
nízka
Kontaktujte
servis
Kontaktujte
servis
Počkajte,
kým sa
termostat
ochladí
Kontaktujte
servis
reštart
Na pokračovanie
v prevádzke je
potrebný reštart
termostatu.
Na pokračovanie
v prevádzke je
potrebný reštart
termostatu.
Termostat
si vyžaduje
reštart, ale začne
vykurovať po
znížení teploty
Na pokračovanie
v prevádzke je
potrebný reštart
termostatu.
17Príručka k inštalácii
Komunikačné chybové kódy
DEVIreg™ Smart
Komunikačná
chyba
Nesprávne SSID
alebo heslo
Žiadna IP adresa C2 STA – vyžaduje sa pripojenie,
Žiadne internetové pripojenie
� Popis
C1 STA sa snaží o pripojenie k AP
doteraz žiadna IP adresa, čaká sa
na konguračné údaje.
C3 STA pripojené a má IP adresu zo
servera DHCP.
Príručka k inštalácii18
DEVIreg™ Smart
6 Kongurácia
Prevzatie aplikácie
Prevezmite si aplikáciu DEVIsmart™ z obchodu App Store
alebo Google Play alebo na stránke devismart.com.
Zistite názov a heslo Wi-Fi pre sieť Wi-Fi, ku
ktorej chcete pripojiť termostat/spínač. Ak máte
pochybnosti, obráťte sa na správcu siete alebo
poskytovateľa internetových služieb.
Identikujte typ svojho podlahového snímača
(v kΩ).
Identikujte nainštalovaný výstupný výkon (vo
W), ktorý je uvedený na štítku vykurovacieho
článku/zariadenia.
Zapnite termostat a na displeji sa zobrazí „-“.
Potom je termostat pripravený na konguráciu použitím vášho
iPhonu alebo zariadenia s OS Android.
Otvorte aplikáciu DEVIsmart™. Postupujte podľa pokynov pre
nastavenie v aplikácii.
Signalizácia DEVIreg™ Smart
Signalizácia DEVIreg™ Smart zobrazuje „-“, čím signalizuje, že je
ZAPNUTÉ napájanie, ale ešte ho treba nakongurovať.
19Príručka k inštalácii
7 Nastavenia
DEVIreg™ Smart
DÔLEŽITÉ POKYNY PRI
NASTAVOVANÍ TERMOSTATU
Vyberte, či sa má používať iba
podlahový snímač alebo kombinácia izbových a podlahových
snímačov.
K dispozícii je aj „výhradne izbová“
možnosť, ale tá si vyžaduje prelomenie malej plastovej plomby a
plomby na doske plošných spojov
nižšie na zadnej strane modulu
displeja, napr. pomocou skrutkovača; vyžaduje sa resetovanie;
bude možné nastaviť maximálnu
podlahovú teplotu až na 45 °C.
Príručka k inštalácii20
DEVIreg™ Smart
Okrem toho sa bude dať používať iba izbový snímač. Táto možnosť
sa však neodporúča z dôvodu zvýšeného rizika prehriatia podlahy.
DÔLEŽITÉ: Keď sa termostat používa na regulovanie podlahového vykurovania v spojení s drevenou podlahou alebo podobným
materiálom, vždy používajte podlahový snímač a nikdy nenastavujte maximálnu podlahovú teplotu na viac ako 35 °C.
Poznámka: Pred zmenou maximálnej podlahovej teploty
kontaktujte dodávateľa podlahy a nezabudnite na nasledujúce
skutočnosti:
• Podlahová teplota sa meria tam, kde je umiestnený snímač.
• Teplota spodnej časti drevenej podlahy môže byť až o 10 °C
vyššia ako teplota hornej časti.
• Výrobcovia podláh často uvádzajú maximálnu teplotu na
hornej časti podlahy.
21Príručka k inštalácii
DEVIreg™ Smart
Tepelný
odpor
[m²K/ W]
0,05 8 mm laminát na
0,10 14 mm bukové
0,13 22 mm masívna
< 0,17 Maximálna hrúbka
0,18 22 mm masívne
DÔLEŽITÉ POKYNY PRI NASTAVOVANÍ SPÍNAČA
Ak chcete použiť funkciu spínača, vyžaduje sa vylomenie malých
plomb na zadnej strane modulu displeja, napr. skrutkovačom,
rovnakým postupom ako pri termostate.
Príklady
podlahových
materiálov
báze HDF
parkety
dubová podlahová doska
koberca vhodná
na podlahové
kúrenie
jedľové dosky
Podrobnosti
kg/m³
> 800 28°C
650 – 800 31°C
> 800 32°C
podľa
normy
EN 1307
450 – 650 35°C
Približné nastavenie na podlahovú
teplotu 25 °C
34°C
Príručka k inštalácii22
DEVIreg™ Smart
8 Záruka
V prípade výskytu poruchy, ktorá bude preukázateľne spôsobená
už pri výrobe produktu DEVI, budú produkty bezplatne opravené
alebo vymenené. Nárok na túto záruku budete mať len vtedy, ak
inštaláciu vykoná autorizovaný technik, a ak predložíte opečiatkovaný a podpísaný záručný list. Ďalšie podrobnosti nájdete v našich
zmluvných podmienkach.
23Príručka k inštalácii
DEVIreg™ Smart
9 Smernica o rádiových zariadeniach
ZJEDNODUŠENÉ VYHLÁSENIE O ZHODE EÚ
Zjednodušené vyhlásenie o zhode EÚ podľa článku 10(9) sa musí
predložiť v nasledujúcom znení:
Spoločnosť Danfoss A/S týmto vyhlasuje, že tento typ rádiového
zariadenia, t. j. DEVIreg Smart, je v súlade s požiadavkami smernice 2014/53/EÚ.
Plné znenie vyhlásenia o zhode EÚ je k dispozícii na nasledujúcej
webovej adrese: devi�danfoss�com
Príručka k inštalácii24
DEVIreg™ Smart
10 Pokyny na likvidáciu
25Príručka k inštalácii
DEVIreg™ Smart
Príručka k inštalácii26
DEVIreg™ Smart
27Príručka k inštalácii
DEVIreg™ Smart
Produced by Danfoss © 03/202008096259 & AN335651484034sk-SK0101
Loading...
