Installationsanleitung

DEVIreg™ Smart

Intelligenter elektronischer Timer-Thermostat oder Timer­Schalter mit WLAN-Konnektivität und App-Steuerung

www.DEVI.com

DEVIreg™ Smart

Inhaltsverzeichnis

1 Einführung � � � � � � � � � � � � � � � � � � � � � � � 2
2 Technische Spezikationen� � � � � � � � � � � � � 4
3 Safety Instructions � � � � � � � � � � � � � � � � � � 6
4 Montageanleitung � � � � � � � � � � � � � � � � � � 8
5 Displaysymbole � � � � � � � � � � � � � � � � � � � 13
6 Kongurieren� � � � � � � � � � � � � � � � � � � � � 19
7 Einstellungen� � � � � � � � � � � � � � � � � � � � � 20
8 Garantie � � � � � � � � � � � � � � � � � � � � � � � � 23
9 Funkanlagenrichtlinie � � � � � � � � � � � � � � � 24
10 Entsorgungsanweisungen � � � � � � � � � � � � 25

1 Einführung

Der DEVIreg™ Smart ist ein elektronischer, programmierbarer Timer­Thermostat zur Regelung elektrischer Fußboden-Heizelemente. Der
Thermostat ist ausschließlich für die feste Installation bestimmt und
kann sowohl für das direkte Heizen des gesamten Raums als auch für
das Komfortheizen des Bodens verwendet werden. Der Thermostat
verfügt u.a. über folgende Merkmale:

• Touchscreen-Display mit Hintergrundbeleuchtung.

• Eine leicht verständliche, menügesteuerte Programmierung
und Bedienung (App erforderlich).

Installationsanleitung2

DEVIreg™ Smart

• Installations-Assistent für unterschiedliche Raum- und
Temperaturfühler (App erforderlich)

• Geeignet für viele verschiedene Rahmensysteme

• Kompatibel mit verschiedenen NTC-Fühlern von Fremdanbietern

• Die Einstellungen des Thermostats können vor der Installa­tion festgelegt und mit Hilfe eines webgenerierten Codes
(für DEVIreg™ Touch) in den Thermostat importiert oder von
einem Thermostat in einer ähnlichen Installation kopiert
werden. Dazu zählen auch DEVIreg™ Touch Thermostate.

• Nach der Installation bietet die App schnellen Zugri auf
die Thermostateinstellungen – für einfache(n) Zugri und
Einrichtung oder Fehlerbehebung per Ferneinstellung. Der
Thermostat/Timer wird ständig auf die neueste Software­version aktualisiert.

• DEVIreg™ Smart kann als Schalter für Ein/Aus-Systeme ver­wendet werden.

Zur Konnektivität:

• 10mobile Endgeräte (wie Smartphones oder Tablets) kön­nen mit einem Thermostat/Schalter verbunden werden.

• 2mobile Endgeräte können gleichzeitig mit dem Thermos­tat/Schalter kommunizieren.

FÜR DEVIREG™ SMART IST EIN FUNKTIONIERENDES
WLAN ERFORDERLICH

3Installationsanleitung

DEVIreg™ Smart

Weitere Informationen zu diesem Produkt nden Sie auch auf:
devismart�com

2 Technische Spezikationen

Betriebsspannung 220–240V~, 50/60Hz
Leistungsaufnahme im

Standby-Betrieb
Relais:

Ohmsche Last
Induktive Last

Fühlereinheiten* NTC 6,8kΩ bei 25°C

Fühlerwerte*:
(werkseitig NTC 15K)
0°C
20°C
50°C

Steuerung* PWM – Pulsweitenmodulation
Umgebungstemperatur 0bis 30°C
Frostschutztemperatur* 5bis 9°C (werkseitig 5°C)

Max. 0,40W

Max. 16A/3680W bei 230V
Max. 1Acos φ= 0,3

NTC 10kΩ bei 25°C
NTC 12kΩ bei 25°C
NTC 15kΩ bei 25°C (werkseitig)
NTC 33kΩ bei 25°C
NTC 47kΩ bei 25°C

42kΩ
18kΩ
6kΩ

Installationsanleitung4

DEVIreg™ Smart

Temperaturbereich* Raumtemperatur: 5°C bis 35°C

Fühlerausfallüberwa­chung*

Timer-Funktionen 2Zeiträume pro Tag für DEVIweb™.

Max. Kabelspezikation 1x4mm
Kugeldruckprüfungstem-

peratur

Bodentemperatur: 5bis 45°C
Max. Bodentemperatur: 20bis 35°C (bei
aufgebrochenem, nicht wiederherstell­barem Siegel bis 45°C). Min. Bodentem­peratur: 10bis 35°C, nur bei Kombination
aus Raum- und Bodenfühler.

Der Thermostat verfügt über einen
eingebauten Überwachungskreis, der
die Heizung ausschaltet, wenn der Fühler
getrennt oder kurzgeschlossen wird.

5Zeiträume pro Tag für DEVIsmart App.
Alle Einstellungen für Uhr/Datum/
Zeitplan werden mit Hilfe der Cloud
aktualisiert.
Die Sollwertauösung des Timers
beträgt 30Minuten.

2

75°C

Verschmutzungsgrad 2 (Wohnbereich)
Reglertyp 1C
Softwareklasse A
Lagerungstemperatur -20bis +65°C
IP-Schutzart 21

5Installationsanleitung

DEVIreg™ Smart

Schutzklasse KlasseII ­Abmessungen 85x85x20–24mm

Gewicht 127g

* nicht relevant für die Schalterfunktion

(Wandtiefe: 22mm)

Die elektrische Sicherheit und elektromagnetische Verträglichkeit
dieses Produkts entsprechen den EN/IEC-Normen für „Automatische
elektrische Regel- und Steuergeräte für den Hausgebrauch und
ähnliche Anwendungen“:

• EN/IEC 60730-1 (allgemein)

• EN/IEC 60730-2-7 (Timer)

• EN/IEC 60730-2-9 (Thermostat)

3 Safety Instructions

Stellen Sie sicher, dass die Netzversorgung des Thermostats/Schal­ters vor der Installation unterbrochen ist.

Wichtig: Bei Verwendung eines Thermostats zur Steuerung eines Fuß­boden-Heizelements in Verbindung mit einem Fußbodenbelag aus
Holz oder einem ähnlichen Material ist ein Bodenfühler erforderlich.

Die maximale Bodentemperatur darf 35°C niemals überschreiten.

Beachten Sie auch Folgendes:

• Die Installation des Thermostats/Schalters muss von einem
autorisierten und qualizierten Installateur gemäß den
lokalen Vorschriften durchgeführt werden.

Installationsanleitung6

DEVIreg™ Smart

• Der Thermostat/Schalter muss mit der Spannungsversor­gung über einen allpoligen Trennschalter verbunden sein.

• Verbinden Sie den Thermostat/Schalter stets mit einer
unterbrechungsfreien Spannungsversorgung.

• Setzen Sie den Thermostat/Schalter weder Feuchtigkeit,
Wasser, Staub noch übermäßiger Hitze aus.

• Dieser Thermostat/Schalter darf von Kindern ab acht Jahren
und von Personen mit eingeschränkten körperlichen, senso­rischen oder geistigen Fähigkeiten oder mit unzureichender
Erfahrung und Kenntnis verwendet werden, wenn diese von
einer für ihre Sicherheit verantwortlichen Person beaufsich­tigt werden oder Anweisungen für die sichere Nutzung erhal­ten haben und die damit verbundenen Gefahren verstehen.

• DEVIreg™ Smart kann durch das Herunterladen neuer Soft­ware mit neuen Funktionen so modiziert werden, dass er
als Ein-/Aus-Schalter für den Timer funktioniert.

• Kinder müssen beaufsichtigt werden, um sicherzustellen,
dass sie nicht mit dem Thermostat/Schalter spielen.

• Der Schalter ist für Dauerbetrieb ausgelegt.

• Nicht für Leuchtstoampen und Glühlampen.

• Reinigung und Wartung dürfen von Kindern nur unter Auf­sicht eines Erwachsenen durchgeführt werden.

• Die Aktualisierung auf die Timer-Schaltfunktion kann bis zu
einer Stunde dauern. Für das Zurücksetzen der Funktion auf die
Thermostatfunktion ist mit der gleichen Dauer zu rechnen.

7Installationsanleitung

4 Montageanleitung

Beachten Sie folgende Einbauhinweise:

Platzieren Sie den Thermostat in geeigneter Höhe an
der Wand (ca. 80–170cm). Der Schalter kann an
einer freien Fläche an der Wand platziert werden.

Der Thermostat/Schalter darf nicht in feuchten Räumen
angebracht werden. Der Thermostat/Schalter muss
außerhalb von Zone2 platziert werden. Platzieren Sie
ihn in diesem Fall in einem angrenzenden Raum und
verwenden Sie ausschließlich den Bodenfühler.
Platzieren Sie den Thermostat/Schalter stets gemäß den
lokalen IP-Schutzartvorschriften.

Platzieren Sie den Thermostat nicht an der
Innenseite einer schlecht isolierten Außenwand.

Installieren Sie den Thermostat aufgrund von Zugluft
immer mindestens 50cm von Fenstern und Türen
entfernt, wenn Sie die Regelung im Boden- und
Raummodus oder im Modus „ausschließlich
Raumtemperaturregelung“ verwenden.

DEVIreg™ Smart

Installationsanleitung8

DEVIreg™ Smart

12

≥

Platzieren Sie den Thermostat so, dass dieser nicht
dem direkten Sonnenlicht ausgesetzt ist.

Hinweis zum Thermostat: Ein Bodenfühler wird für alle
Fußbodenheizungen empfohlen und ist in Verbindung
mit Dünnbettheizmatten und unter Holzböden
vorgeschrieben, um das Risiko einer Überhitzung des
Fußbodens zu verringern.

• Platzieren Sie den Bodenfühler in einem schützenden Kunststo­leerrohr an einer passenden Stelle in der Bodenkonstruktion, wo
der Boden weder direktem Sonnenlicht noch Zugluft ausgesetzt ist.

• Halten Sie einen gleichmä­ßigen Abstand von >2cm
zu den Heizbändern auf
beiden Seiten ein.

• Das Leerrohr muss bündig
mit der Fußbodenoberä­che sein. Schlitzen Sie den
Untergrund, wenn nötig
und möglich, und verle­gen Sie das Rohr darin.

• Führen Sie das Leerrohr bis zur Anschlussdose.

• Der Biegeradius des Leerrohrs muss mindestens 50mm betragen.

9Installationsanleitung

DEVIreg™ Smart

Führen Sie zur Montage des Thermostats/Schalters die folgen­den Schritte aus:

1. Packen Sie den Thermostat/Schalter aus.

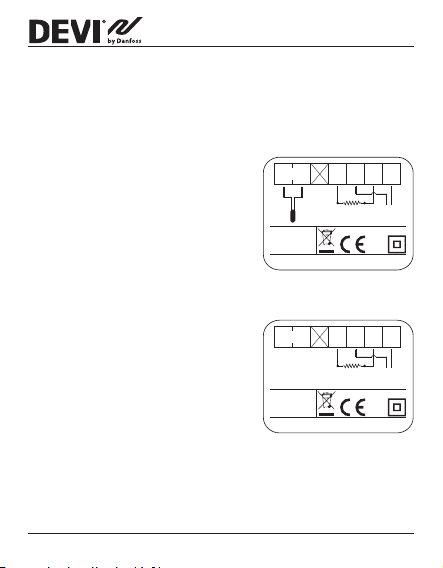

2.1. Schließen Sie den Thermostat gemäß Anschlussplan an.

L

L

O

Verbinden Sie die Abschirmung
(Schutzleiter) der Heizmatten/
Heizbänder mittels einer separa­ten Klemme mit dem Schutzleiter
(PE) der Spannungsversorgung.

NTC

Sensor

Danfoss A/S

Nordborgvej 81
6430 Nordborg
Denmark

Standby maximum 0.4 Watt

Hinweis: Installieren Sie den Bodenfühler stets in einem
Leerrohr im Boden.

2.2. Schließen Sie den Schalter ge­mäß Schaltplan an.

NTC

Danfoss A/S

Nordborgvej 81
6430 Nordborg
Denmark

Standby maximum 0.4 Watt

Installationsanleitung10

A
D

Maximum
Load 16 (1) A

L
O
A
D

Maximum
Load 16 (1) A

N

N

Mains
220-240V~
50-60 Hz

IP21

T30

Mains
220-240V~
50-60 Hz

IP21

T30

O
A
D

L
O
A
D

NLL

NLL

DEVIreg™ Smart

3. Befestigen Sie den Thermostat/Schalter sicher an einer
Unter- oder Aufputzanschlussdose, indem Sie die Schrauben
durch die Önungen an den Seiten des Thermostats führen.

4. Fügen Sie den Rahmen vor der
Zusammensetzung des oberen Teils
der Schnappverschlüsse/des unteren
Teils hinzu.

5. Rasten Sie das Frontteil des Moduls
ein. Achten Sie darauf, die Steckver­bindung der Buchsenleiste nicht zu
verbiegen. Drücken Sie vorsichtig, bis der Rahmen in der
Gummidichtung befestigt ist.

11Installationsanleitung

DEVIreg™ Smart

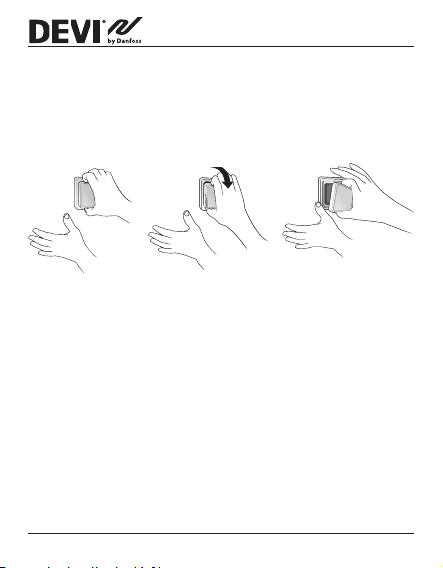

Wichtig: Drücken Sie NICHT auf die Mitte des Bildschirms.

Anbringung und Zusammenbau des Thermostats.

Drücken Sie mit den Fingern unter die Oberseite des Frontteils und
ziehen Sie dieses in Ihre Richtung, bis sich der Schnappverschluss löst:

Um sicherzustellen, dass die Batterien vollständig aufgeladen
sind, sollte der Thermostat mindestens 15Stunden an die Span­nungsversorgung angeschlossen werden.
Alle übrigen Einstellungen werden dauerhaft gespeichert.

Installationsanleitung12

DEVIreg™ Smart

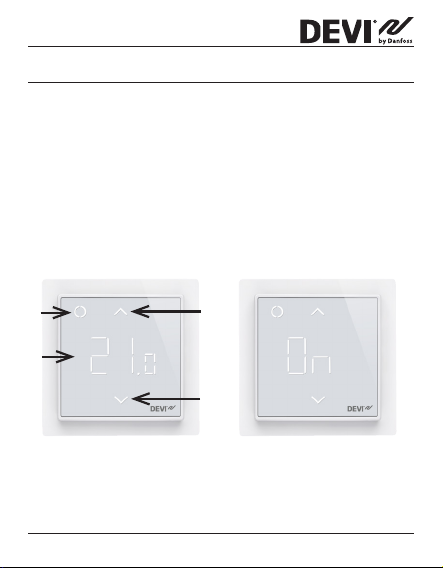

5 Displaysymbole

Der obere Teil dient hauptsächlich zur Bereitstellung einer Be­dienoberäche in Form eines Displays und als Halterung für die
Steuerungselemente.

Das Display dient hauptsächlich zur Anzeige des aktuellen Status
des Thermostats/Schalters und zum Erkennen von Benutzeraktio­nen über die Tasten. Das Display besteht aus unterschiedlichen
Tasten, Nummern und Symbolen.

Thermostat Schalter

1

2

4

3

13Installationsanleitung

DEVIreg™ Smart

Nr� Typ Beschreibung
1 Taste/Symbol Steuertaste
2 Taste/Symbol Taste Pfeil nach oben
3 Taste/Symbol Taste Pfeil nach unten
4 Symbol Thermostat-Funktion: 3-stellige 7-Seg-

ment-Zahlen mit Komma als Trenn­zeichen für die Temperaturanzeige.
Timer-Schaltfunktion: „Ein“/„Aus“-Text.

Symbolanzeige

Anzeige Modus/

Blau - blinkend Zugangs-

Blau Zugangs-

Rot - blinkend Fehlerstatus Zeigt Fehlercode an
Rot - langsam

pulsierend
Grün - konstant Aktiver

Status

punkt-Modus

punkt-Modus

Aktiver
Modus

Modus

Beschreibung

Thermostat/Schalter bereit zur
Einrichtung

Zur Einrichtung muss das Smart­phone direkt mit dem Thermos­tat/Schalter verbunden sein

Zeigt Heizung des Fußbodens
an (Relais an)

Thermostat/Schalter aktiv und
mit WLAN verbunden (Relais aus)

Installationsanleitung14

DEVIreg™ Smart

Grün - blinkend

Pfeile – schnel­les Blinken bei
Berührung

Aktiver Modus
& Zugangs­punkt-Modus

Aktiver
Modus

Thermostat/Schalter wartet
auf Bestätigung der Aktion

Sicherheitssperre an

Direkte Interaktion am Thermostat

Funktion Taste Beschreibung

Thermostat/
Schalter ein­schalten

Thermostat/
Schalter aus­schalten

Sollwert an­passen

1. Beliebige Taste
berühren

2. Steuertaste (1) be­rühren

1. Beliebige Taste
berühren

2. Steuertaste (1) be­rühren und halten

Nach oben (2) Timer übersteuern und

Nach unten (3) Timer übersteuern und

Thermostat/Schal­ter einschalten und
Temperatur oder Ein/
Aus-Status anzeigen

Thermostat-/Schalter­Display schaltet sich ein
Thermostat/Schalter War­tezeit und ausschalten

einschalten/vorüber­gehender Sollwert

ausschalten/vorüber­gehender Sollwert

15Installationsanleitung

DEVIreg™ Smart

Frostschutz Steuertaste (1) berüh-

Sicherheits­sperre

Wiederher­stellung der
Werkseinstel­lungen

Abwesen­heitsmodus

ren und 1Sek. halten
Pfeiltaste nach oben (2)

+ nach unten (3) 3Sek.
lang gedrückt halten

Steuertaste (1) und Pfeil
nach oben (2) 5Sek.
lang gedrückt halten
Zum Bestätigen an­schließend erneut die
Steuertaste (1) drücken

Steuertaste (1) 1Sek.
lang gedrückt halten,
um Abwesenheitsmo­dus zu deaktivieren

Frostschutz deakti­vieren

Sicherheitssperre akti­vieren/deaktivieren

Auf die Werkseinstel­lungen zurücksetzen

Abwesenheits-/Ur­laubsmodus aktivieren/
deaktivieren

Fehlercodes

Wenn ein Fehler auftritt und behoben wird, ist in einigen Fällen
ein Neustart des Thermostats erforderlich, um die Heizung wieder
zu starten.

Installationsanleitung16

DEVIreg™ Smart

Fehlertyp

Boden­fühler
nicht an­geschlos­sen

Kurz­schluss
Boden­fühler

Thermos­tat über­hitzt

Nicht be­hebbarer
Fehler

Nr� Beschrei-

bung

E1 Die Ver-

bindung zum
Fühler wurde
unterbrochen

E2 Kurzschluss

Fühler

E3 Thermostat

ist überhitzt,
Heizung wird
ausgeschaltet

E4 Wert des

Raumtempe­raturfühlers
zu hoch oder
zu niedrig

Lösung Neustart not-

Service
kontak­tieren

Service
kontak­tieren

Warten
Sie, bis
der Ther­mostat
abkühlt

Service
kontak­tieren

wendig

Der Thermostat
erfordert einen
Neustart, um wie­der den Betrieb
aufzunehmen.

Der Thermostat
erfordert einen
Neustart, um wie­der den Betrieb
aufzunehmen.

Der Thermostat
muss nicht
neu gestartet
werden, sondern
beginnt mit dem
Aufheizen, sobald
die Temperatur
gesenkt wird

Der Thermostat
erfordert einen
Neustart, um wie­der den Betrieb
aufzunehmen.

17Installationsanleitung

Kommunikationsfehlercodes

DEVIreg™ Smart

Kommunika­tionsfehler

Falsches SSID
oder Passwort�

Keine IP-Adresse C2 STA – Verbindung hergestellt, noch

Keine Internet­verbindung

Nr� Beschreibung

C1 STA versucht, eine Verbindung zu

AP herzustellen

keine IP, warten auf Kongura­tionsdaten.

C3 STA ist verbunden und hat eine IP

vom DHCP-Server.

Installationsanleitung18

DEVIreg™ Smart

6 Kongurieren

App herunterladen

Laden Sie die DEVIsmart™ App aus dem App Store, bei
Google Play oder unter devismart.com herunter.

Ermitteln Sie den Namen des WLAN und das Pass­wort für das WLAN-Netzwerk, mit dem Sie Ihren
Thermostat verbinden möchten. Falls Sie Zweifel
haben, kontaktieren Sie bitte Ihren Netzwerkadmi­nistrator oder Internetprovider.

Identizieren Sie den Typ Ihres Bodenfühlers (in kΩ).

Entnehmen Sie Ihre installierte Leistung (in W) der
Beschriftung auf dem Heizelement/Gerät.

Schalten Sie den Thermostat ein, auf dem Display
erscheint „-“. Er kann sodann über Ihr iPhone oder
Ihr Android-Gerät konguriert werden.

Önen Sie die DEVIsmart™ App. Befolgen Sie die Anweisungen
und den Einrichtungsablauf in der App.

DEVIreg™ Smart Anzeige

Der DEVIreg™ Smart zeigt durch das Symbol „–“ an , dass die Versor­gungsspannung anliegt, jedoch eine Konguration erforderlich ist.

19Installationsanleitung

7 Einstellungen

DEVIreg™ Smart

WAS BEI DER EINRICHTUNG DES
THERMOSTATS ZU BEACHTEN IST

Wählen Sie aus, ob nur ein Boden­fühler oder eine Kombination aus
Raum- und Bodenfühler verwendet
werden soll.

Es gibt auch die Option „aus­schließlich Raumtemperaturrege­lung“, allerdings müssen Sie hierfür
das kleine Kunststosiegel und das
Siegel in der darunter liegenden
Leiterplatte an der Rückseite des
Anzeigemoduls z.B. mit Hilfe eines
Schraubendrehers aufbrechen
und einen Reset durchführen. An-

Installationsanleitung20

DEVIreg™ Smart

schließend kann die maximale Bodentemperatur auf bis zu 45°C
eingestellt werden. Außerdem ist es in diesem Fall möglich, einen
Raumfühler allein zu verwenden. Diese Option wird jedoch nicht

empfohlen, da dadurch das Risiko der Bodenüberhitzung steigt.

WICHTIG: Bei Verwendung eines Thermostats zur Steuerung eines
Fußboden-Heizelements in Verbindung mit einem Fußbodenbelag
aus Holz oder einem ähnlichen Material ist ein Bodenfühler erforder­lich. Die maximale Bodentemperatur darf 35°C niemals überschreiten.

Hinweis: Wenden Sie sich an den Anbieter des Fußbodens, bevor Sie
die maximale Bodentemperatur ändern. Beachten Sie dabei Folgendes:

• Die Bodentemperatur wird dort gemessen, wo der Boden­fühler installiert ist.

• Die Temperatur an der Unterseite eines Holzbodens kann bis
zu 10°C höher sein als an der Oberseite.

• Bodenhersteller geben häug die Höchsttemperatur an der
Bodenoberäche an.

21Installationsanleitung

DEVIreg™ Smart

Wärme­leitwi­derstand
[m2K/W]

0,05 HDF-Laminat

Beispiele ver­schiedener Fuß­bodenbeläge

Details
kg/m

3

Ungefähre
Einstellung bei
25°C Boden­temperatur

>800 28°C

8mm

0,10 Buchenparkett

650–800 31°C

14mm

0,13 Massive Eichen-

>800 32°C

dielen 22mm

<0,17

Für Fußboden­heizungen max.

gem.
EN1307

34°C

geeignete Tep­pichbodenstärke

0,18 Massive Fichten-

450–650 35°C

dielen 22mm

WAS BEI DER EINRICHTUNG DES SCHALTERS ZU BEACHTEN IST

Um die Schalterfunktion nutzen zu können, müssen Sie die
kleinen Siegel an der Rückseite des Anzeigemoduls z.B. mit Hilfe
eines Schraubendrehers auf die gleiche Weise aufbrechen, wie für

den Thermostat beschrieben.

Installationsanleitung22

DEVIreg™ Smart

8 Garantie

Sollten Sie die Garantie aufgrund eines Herstellerfehlers am DEVI­Produkt in Anspruch nehmen müssen, reparieren wir das Produkt
kostenlos oder senden Ihnen ebenfalls kostenlos ein Ersatzprodukt
zu. Die Garantie wird gewährt, wenn die Installation von einem
autorisierten Installateur durchgeführt und das Garantiezertikat
abgestempelt und unterzeichnet wurde. Weitere Informationen

nden Sie in den Garantiebedingungen.

23Installationsanleitung

DEVIreg™ Smart

9 Funkanlagenrichtlinie

VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG

Die in Artikel10 Absatz9 genannte vereinfachte EU-Konformitäts­erklärung wird wie folgt zur Verfügung gestellt:
Hiermit erklärt Danfoss A/S, dass die Funkeinheit, d.h. das Gerät
DEVIreg Smart, der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ndet sich
unter der folgenden Internetadresse: devi�danfoss�com

Installationsanleitung24

DEVIreg™ Smart

10 Entsorgungsanweisungen

25Installationsanleitung

DEVIreg™ Smart

Installationsanleitung26

DEVIreg™ Smart

27Installationsanleitung

DEVIreg™ Smart

Produced by Danfoss © 03/202008096248 & AN335651484034de-DE0101
