DEVIreg™ Hotwater
NO
Installasjons- og brukerveiledning
DEVIreg™ Hotwater
Programmerbar styreenhet for DIN-skinne for vedlikehold av varmtvann
Intelligent solutions
with lasting effect
Visit devi.com
Installasjons- og brukerveiledning DEVIreg™ Hotwater
Innhold
1 Innledning .........................................................................4
2 Sikkerhetsinstruksjoner ............................................................5
3 Monteringsanvisning ..............................................................5
4 Bruksanvisning ....................................................................6
4.1 Generell bruk .................................................................6
Knapper ..................................................................................6
Display ...................................................................................6
Hovedskjermbilde (standard) .............................................................7
Visning av underskjerm for varmeelementet ...............................................7
Konfigurasjonsveiviser ....................................................................8
Første oppstart ...........................................................................9
Undermenyen Alarm .....................................................................10
Undermenyen Service ....................................................................10
Veiviser for funksjonskonfigurasjon ......................................................11
Undermeny (H1-H4) .....................................................................12
Undermenyen Desinfeksjonsplan ........................................................14
Alarmvisning ............................................................................15
Hovedmeny .............................................................................15
4.2 Innstilling av språk ..........................................................16
4.3 Innstilling av dato og klokkeslett ............................................. 16
4.4 BMS-innstillinger (Building Management System) ............................16
5 Koblingsskjema .................................................................. 17
Koblingsskjema DEVIreg™ Hotwater .....................................................17
6 Tekniske spesifikasjoner ......................................................... 18
6.1 Tekniske data ............................................................... 18
6.2 Mål ......................................................................... 19
7 Kasseringsinstruksjoner ......................................................... 20
3FEC | Produced by Danfoss ©
Installasjons- og brukerveiledning DEVIreg™ Hotwater
1 Innledning
DEVIreg™ Hotwater er en 4-kanals elektronisk programmerbar styreenhet. 3 ekstra kana-
ler brukes ikke i denne konfigurasjonen. Enheten kan monteres på DIN-skinne, og brukes
til styring av Devi Hotwatt-kabler. Hver kanal (4) kan konfigureres individuelt, noe som gir
mulighet for 4 ulike temperaturer og desinfiseringsplaner.
Universale analoge kanalinnganger kan velges via programvare, mellom 7 typer
temperatursensorer , inkludert NTC 15 kOhm ved 25 °C. Styreenheten har LCD-display, Modbus
RS-485 seriegrensesnitt og 110/230 V AC strømforsyning. Spenning til sensorene er SELV.
DEVIreg™ Hotwater har 8 styrereleer – 2 sett på maks. 10 A og 6 sett på maks. 6 A. Til dette
spesifikke bruksområdet brukes 2, 10 A og 2,6 A releer. Reléstyringsfunksjoner kan settes til
vedlikehold av varmtvann samt tiltak for å motvirke legionella av et varmtvannssystem ved
hjelp av aktuelle varmekabler. Relékontaktene er ikke koblet til en spenningskilde inne i styreenheten, og kan brukes til styresystemer med en hvilken som helst spenning opptil 250 V AC.
Maskinvaren i DEVIreg™ Hotwater er basert på Danfoss regulatortype, MCX08M2, artikkelnr. 080G0307, men er tilpasset med en spesiell programvare.
Produktet samsvarer med EN/IEC-standarden “Automatic electrical controls for household
and similar use” (Automatiske elektriske regulatorer for husholdningsbruk og lignende):
• EN/IEC 60730-1 (generelt)
• EN/IEC 60730-2-9 (termostat)
Du finner mer informasjon om dette produktet på: devi.no

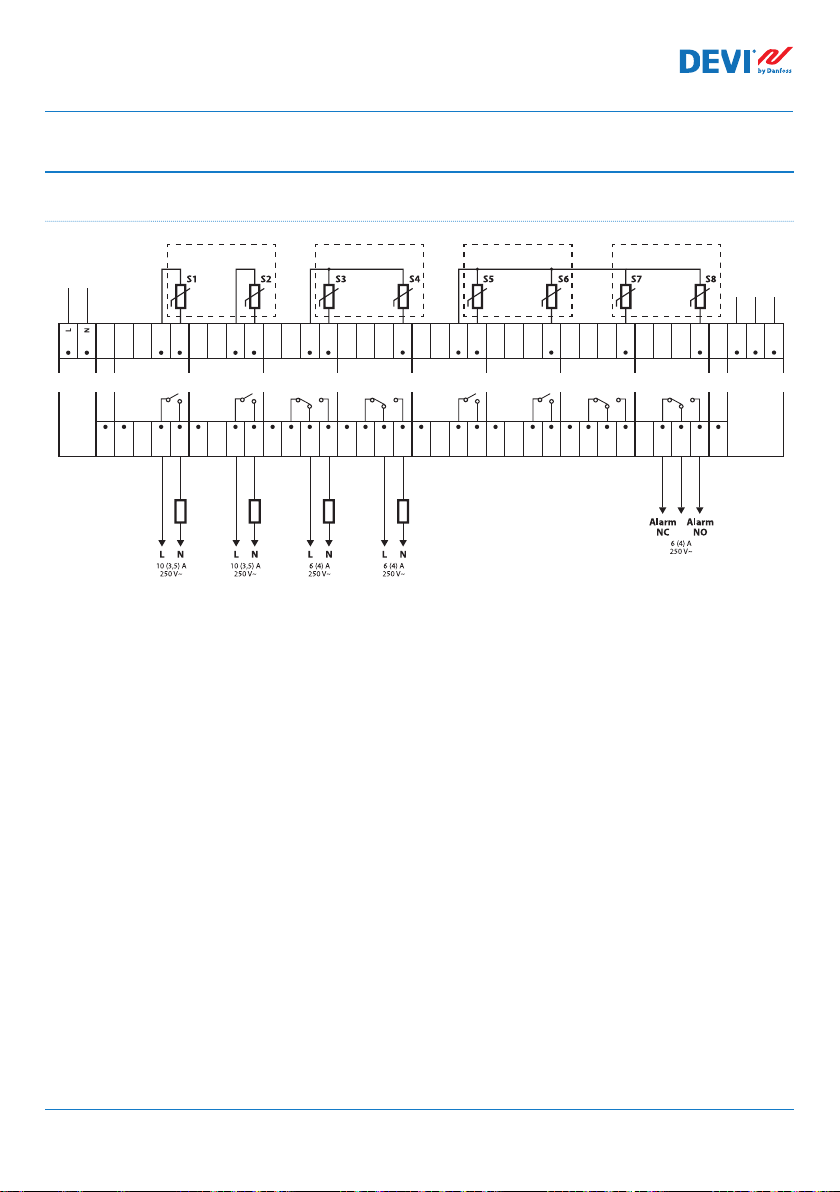

Koblingsskjema DEVIreg™ Hotwater
Power
110/230 V AC
COM
DI 1-4
DI 1
S - temperatursensor;
H - varmeelement.
AI 1
COM
C 1
NO 1
H1 H2 H3 H4
AI 2
COM
DI 2
C 2
NO 2
DI 3
for H2 for H3for H1
AI 3
COM
AI 3-4
NC 3
C 3
NO 3
AI 4
DI 4
NC 4
C 4
NO 4
AI 5
COM
AI 5-8
DI 5
C 5
NO 5
AI 6
DI 6
C 6
NO 6
DI 7
4 FEC | Produced by Danfoss ©
for H4
AI 7
NC 7
C 7
NO 7
NC 8
DI 8
RS485
(Modbus)
D -
D +
AI 8
C 8
NO 8
GND
RS485
COM
DI 5-8
Installasjons- og brukerveiledning DEVIreg™ Hotwater
2 Sikkerhetsinstruksjoner
Sørg for at strømforsyningen til styreenheten er slått av før installasjon.
Vær også oppmerksom på følgende:
• Installasjon av styreenheten skal utføres av en autorisert og kvalifisert montør i samsvar
med lokale forskrifter.
• Styreenheten må kobles til en strømforsyning via en jordfeilautomat.
• Styreenheten må alltid kobles til en fast strømforsyning.
• Styreenheten må ikke utsettes for fuktighet, vann, støv eller sterk varme.
Merk: Produktet er konstruert for overspenningskategori II. Ved bruk må installasjonen
være utstyrt med transientbeskyttelse.
3 Monteringsanvisning
Følg disse retningslinjene ved plassering:
Installer termostaten i et sikringsskap e.l. med DIN-skinnefeste og eget DIN-feste i samsvar
med lokale IP-klasseforskrifter.
Termostaten må ikke plasseres slik at den utsettes for direkte sollys.
Følg trinnene nedenfor ved montering av termostaten:
1. Klikk termostaten fast på DIN-skinnefestet.
2. Koble til termostaten ifølge koblingsskjemaet. Se side 4.
3. Skjermingen på varmekabelen må kobles til jordlederen med en egen separat kontakt.
4. Slå på strømforsyningen.
Merk: Installer alltid sensorene på de antatt varmeste og kaldeste stedene på det respektive røret, og i direkte kontakt med røret (2 sensorer per varmekrets)
5FEC | Produced by Danfoss ©
Installasjons- og brukerveiledning DEVIreg™ Hotwater
4 Bruksanvisning
4.1 Generell bruk
DEVIreg™ Hotwater betjenes via 6 fysiske knapper til høyre for LCD-displayet.
Knapper
Funksjonene til de fire betjeningsknappene er som følger:
Opp, ned
Venstre,
høyre
Tilbake
Enter Bekreft / velg / gå til hovedmenyen
Display
DEVIreg™ Hotwater kan styre opptil 4 forskjellige systemer samtidig. Disse fire systemene
kalles H1, H2, H3 og H4 (kort for "varmeelement").
DEVIreg™ Hotwater gir brukeren mulighet til å vise gjeldende status for alle systemene.
Denne statusen vises alltid på hovedskjermen.
Neste menypunkt / neste linje / neste innstillingsparameter
Viser tilleggsinformasjon
Gå tilbake til forrige menynivå / vis alarm-
skjermbildet
6 FEC | Produced by Danfoss ©
Installasjons- og brukerveiledning DEVIreg™ Hotwater
Hovedskjermbilde (standard)
Hovedskjermen er hovedvinduet som vises
når styreenheten blir strømsatt. Dette skjermbildet viser en oversikt over data fra de ulike
varmeelementene. (H1-H4) ved å trykke på
og kan du få mer detaljert informasjon fra
underskjermbildet for varmeelementene.
Denne visningen gir brukeren en oversikt over
alle systemer, men med begrenset informasjon.
Visning av underskjerm for varmeelementet
Disse skjermbildene gir rask og mer detaljert
informasjon om innstillinger og status for hvert
varmeelement.
Trykk på knappen på hovedskjermen til
styreenheten, H1-data vises. Trykk igjen, og
du vil se H2-data osv. Bruk til å gå trinnvis
tilbake i menyen.
Trykk 1 gang på for å lukke underskjermene
og gå tilbake til hovedskjermen.
7FEC | Produced by Danfoss ©
Installasjons- og brukerveiledning DEVIreg™ Hotwater
Konfigurasjonsveiviser
Første gang enheten slås på, spør den om veiviseren skal kjøres. Trykk for å gjøre det.
Trykk en gang til for å gå videre i konfigurasjonen.
Enheten spør om antall varmeelementer. Bruk
for å velge og for å godta.
Enheten ber nå om detaljer for hvert varmeelement i følgende mønster
- Rørmateriale
- Sensortype
- Temperatursettpunkt
- Aktiver desinfisering
Alle de nevnte kan velges med og godtas med .
8 FEC | Produced by Danfoss ©
Installasjons- og brukerveiledning DEVIreg™ Hotwater
Hvis flere varmeelementer skal angis, gjentas
denne prosedyren til all informasjonen er fylt ut
for alle varmeelementene.
Det siste trinnet i veiviseren er RTC (Real Time
Clock). Trykk
Naviger med eller velg med
Manipuler med , godta med eller gå
tilbake med
Bekreft med når klokkeslett og dato er
angitt
Første oppstart
Forsikre deg om at alt er riktig tilkoblet og sikkert
festet.
Kontroller dette nå.
Når kontrollen er utført, holder du inne i (ca.
3–5 sek.) for å slå på enheten.
Enheten starter nå normal drift.
9FEC | Produced by Danfoss ©
Installasjons- og brukerveiledning DEVIreg™ Hotwater
Undermenyen Alarm

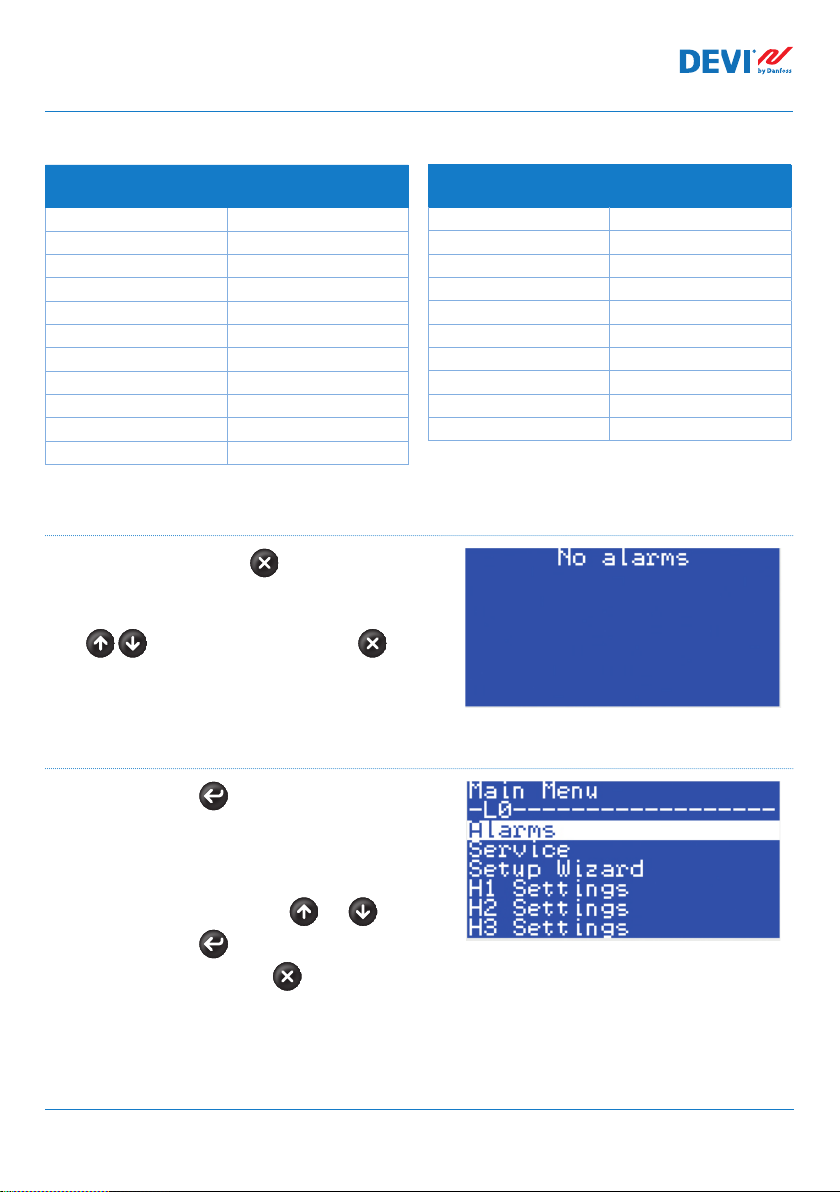

Du kan navigere i denne undermenyen på samme måte som i hovedmenyen.
Aktive alarmer: Viser de aktive alarmene og
brukes til å gå til Alarmvisning. Hvis en alarm er
aktiv, aktiveres alarmreleet. Alarmer beholdes
til tilbakestilling er utført.
Tilbakestille alarmer: Tilbakestill alle alarmer
ved å trykke på
Logghistorikk: Viser tidligere alarmer i en liste
med dato og tidsangivelse. Åpnes på samme
måte som Alarmvisning.
Tøm logghistorikken: Tømmer logghistorikken
permanent ved å trykke på
Undermenyen Service
Du kan navigere i denne undermenyen på samme måte som i hovedmenyen.
System: Inneholder en undermeny for
systemer for profesjonelle brukere, med (Yxx)
parametere.
Denne menyen skal ikke brukes under normale
omstendigheter.
Denne menyen endres i henhold til brukernivåpassordet som angis ved innlogging.
Relétellere:
Viser antall PÅ/AV-svitsjer som er utført av hvert relé.
Programvareinfo:
Viser den installerte programvareversjonen.
Enhetsinformasjon:
Viser serienummer, produktkode og BIOS-versjon
10 FEC | Produced by Danfoss ©
Installasjons- og brukerveiledning DEVIreg™ Hotwater
RTC-oppsett:
Oppsett av sanntidsklokke. Brukes som beskrevet i RTC-trinnet i konfigurasjonsveiviseren.
Pålogging:
Gjør det mulig å angi et passord. Naviger med og velg med
Konfigurasjon:
Inneholder aktiveringstid for akustisk alarm, forsinkelse for alarmaktivering og alarmstatus når enheten er AV.
Serieinnstillinger:
Inneholder Modbus/CAN-serieadresse, Modbus seriell baud-hastighet og Modbus-serieinnstillinger
Språk:
Naviger i denne undermenyen på samme måte som i hovedmenyen.
Inneholder forskjellige språkvarianter.
Veiviser for funksjonskonfigurasjon

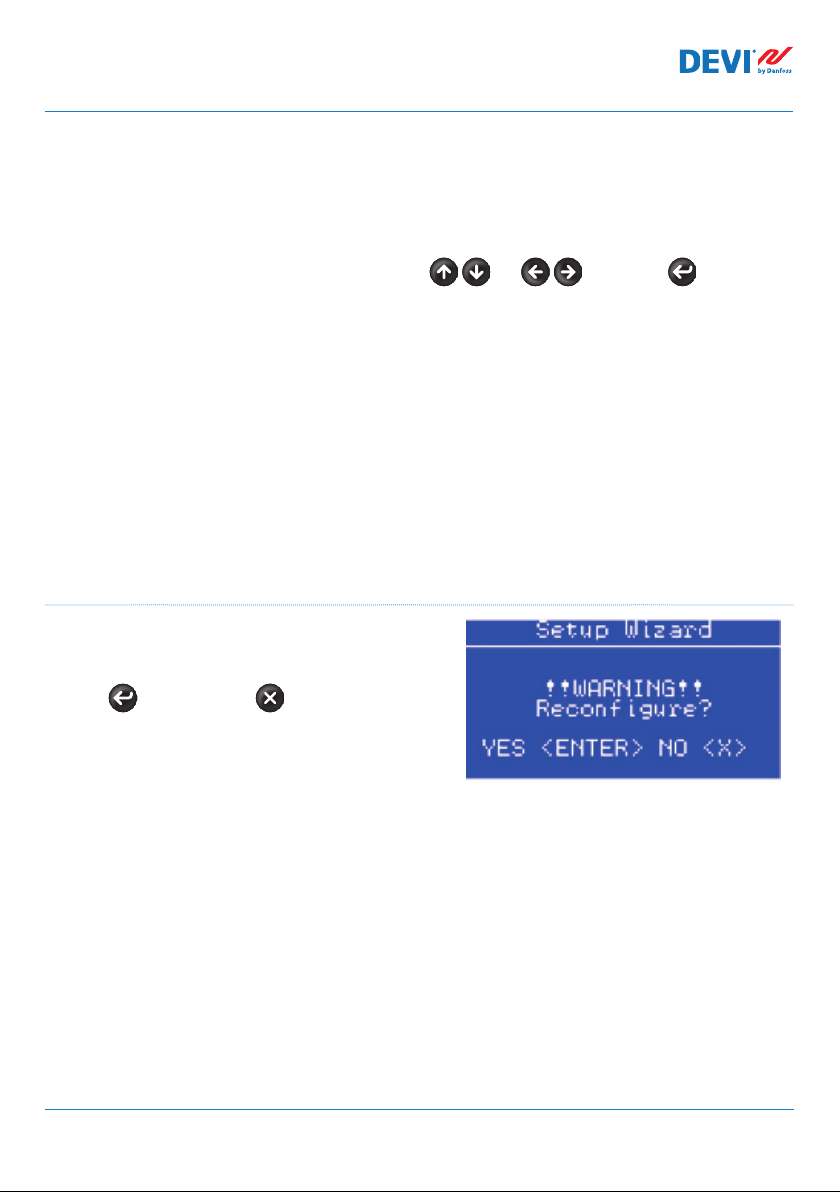

Denne funksjonen tilbakestiller enheten til konfigurasjonsveiviseren.
Ja med eller NEI med
11FEC | Produced by Danfoss ©
Installasjons- og brukerveiledning DEVIreg™ Hotwater
Undermeny (H1-H4)
Du kan navigere i denne undermenyen på samme måte som i hovedmenyen.
Sensortype:
for å velge riktig type og for å bekrefte.
Vær oppmerksom på at det må brukes 2 sensorer for hver varmekrets (H1-H4) og at disse
må være av samme type.
-PT1000
-NTC16K (NTC16.8K)
-NTC100 (NTC100K)
-NTC2K
-NTC5K
-NTC10K
-NTC15K (Std. DEVI sensor)
Har ingen standardverdi, da denne må angis i konfigurasjonsveiviseren. Se sensorenes maksimums- og minimumstemperaturer for å sikre trygg drift av systemet.
Settpunkt:
Kan stilles inn med for å velge og for å bekrefte.
Innstillbart temperatursettpunkt (ønsket opprettholdt temperatur) mellom 20,0-80,0 °C
(20-60,0 °C for plastrør).
Har ingen standardverdi, da denne må angis i konfigurasjonsveiviseren.
Hysterese:
Kan stilles inn med for å velge og for å bekrefte.
Kan stilles inn mellom 1,0-10,0 K
Standard er 2,0 K
Høy temperatur:
Kan stilles inn med for å velge og for å bekrefte.
Kan stilles inn mellom 20,0-90,0 K
Settpunkt+hysterese+5K som standard
Kan ikke stilles inn under settpunktet
12 FEC | Produced by Danfoss ©
Installasjons- og brukerveiledning DEVIreg™ Hotwater
Alarmforsinkelse:
Kan stilles inn med for å velge og for å bekrefte.
Temperaturalarm forsinkelse
Kan stilles inn mellom 10-240 s
Standard er 10 s
Sensorvekting:
Kan stilles inn med for å velge og for å bekrefte.
Vekter de 2 sensorenes innvirkning på varmereguleringen.
0 % betyr at reguleringen foretas på grunnlag av sensor A 100 % betyr kun sensor B, og 50 %
er gjennomsnittet av sensor A og B.
Kan stilles inn mellom 0-100 %
50 % er standard
Desinfeksjonstemperatur:
Kan stilles inn med for å velge og for å bekrefte.
Kan stilles inn mellom 55-80,0 °C
Standard er 55 °C
Rørmateriale:
Kan stilles inn med for å velge og for å bekrefte.
Denne parameteren påvirker maksimumstemperaturene som kan stilles inn.
Kan stilles inn på metall eller plast.
Har ingen standardverdi, da denne må angis i konfigurasjonsveiviseren.
Desinfiseringsalarm temperatur:
Kan stilles inn med for å velge og bekrefte.
Denne parameteren påvirker alarmtemperaturen for desinfiseringstemperaturer.
Standard er 65 °C
13FEC | Produced by Danfoss ©
Installasjons- og brukerveiledning DEVIreg™ Hotwater
Maksimal stigningstid:
Kan stilles inn med for å velge og bekrefte.
Denne parameteren påvirker når alarmen utløses på grunn av for lav temperatur (settpunkt ikke nådd).
Standard er 120 minutter.
Undermenyen Desinfeksjonsplan
Du kan navigere i denne undermenyen på samme måte som i hovedmenyen.
(H1-H4) Tidsplan:
Trykk for å gå til neste parameter og for
å avbryte.
Kan stilles inn med for å velge og
for å bekrefte.
Standard er søndag kl. 02:00.
(H1-H4) Manuell start:
Starter desinfeksjonsprosedyren manuelt ved å
trykke
14 FEC | Produced by Danfoss ©
Installasjons- og brukerveiledning DEVIreg™ Hotwater
Temperaturtid tabell:
Desinfeksjonstempera-
tur [C°]
55 2t 00 minutter
56 1t 20 minutter
57 1t 00 minutter
58 0t 50 minutter
59 0t 45 minutter
60 0t 40 minutter
61 0t 35 minutter
62 0t 30 minutter
63 0t 28 minutter
64 0t 27 minutter
65 0t 26 minutter
Desinfeksjonstid
Desinfeksjonstempera-
tur [C°]
66 0t 25 minutter
67 0t 25 minutter
68 0t 22 minutter
69 0t 21 minutter
70 0t 20 minutter
71 0t 18 minutter
72 0t 14 minutter
73 0t 12 minutter
74 0t 10 minutter
75 0t 10 minutter
Alarmvisning
Ved å trykke på knappen i Hovedskjermbildet – vises skjermbilde(r) med Alarm.
Hvis mer enn 1 Alarm er utløst – navigerer du
med . Et nytt trykk på knappen og du
tas med fra Alarm til Hovedskjermbildet. Hvis
en alarm er aktiv, aktiveres alarmreleet. Alarmer
beholdes til tilbakestilling er utført.
Hovedmeny
Desinfeksjonstid
Hvis du trykker på i Hovedskjermbildet–
vises skjermbildet Hovedmeny.
Du navigerer i menysystemet fra Hoved-
skjermbildet på følgende måte:
Naviger i hovedmenyen med og .
Hvis du trykker på vises den valgte undermenyen. Trykk på knappen for å gå tilbake
til forrige menytrinn.
15FEC | Produced by Danfoss ©
Installasjons- og brukerveiledning DEVIreg™ Hotwater
4.2 Innstilling av språk
DEVIreg™ Hotwater-styreenheten har ulike programmerte språk under Språk i undermenyen Service.
4.3 Innstilling av dato og klokkeslett
DEVIreg™ Hotwaterstyreenheten har RTC (Real Time Clock) for tidsstempling av
datalogging, for eksempel Alarmer.
NB: Batterireservetiden er min. 48 timer.
4.4 BMS-innstillinger (Building Management System)
DEVIreg™ Hotwater-styreenheten har Modbus RS-485 opto-isolert seriegrensesnitt.
Modbus RS-485-innstillingene kan utføres med følgende menysekvens:
NO: Hovedskjermbilde – Enter til Hovedmeny – Enter Service – Enter til
Serieinnstillinger
Se vedlegg A for mer detaljert informasjon.
16 FEC | Produced by Danfoss ©
Installasjons- og brukerveiledning DEVIreg™ Hotwater
110/230 V AC
5 Koblingsskjema
Koblingsskjema DEVIreg™ Hotwater
Power
DI 1
COM
DI 1-4
S - temperatursensor;
H - varmeelement.
for H2 for H3for H1
AI 1
COM
C 1
NO 1
AI 2
COM
DI 2
C 2
NO 2
AI 3
COM
AI 3-4
DI 3
NC 3
C 3
NO 3
DI 4
H1 H2 H3 H4
for H4
RS485
(Modbus)
D -
AI 4
AI 5
COM
AI 5-8
AI 6
AI 7
D +
AI 8
GND
RS485
NC 4
C 4
NO 4
DI 5
C 5
NO 5
DI 6
C 6
NO 6
DI 7
NC 7
C 7
NO 7
NC 8
DI 8
C 8
NO 8
COM
DI 5-8
17FEC | Produced by Danfoss ©
Installasjons- og brukerveiledning DEVIreg™ Hotwater
6 Tekniske spesifikasjoner
6.1 Tekniske data
Type Verdi
Nominell spenning 110/230 V~ AC, 50–60 Hz
Maks. strømforbruk 20 V A
Relélast:
Resistiv (induktiv, cos(phi-tegn) = 0,6)
Grense for total strømlast
C1-NO1, C2-NO2
C3-NO3-NC3, C4-NO4-NC4
C8-NO8-NC8
Sensorinnganger Analoge innganger AI1-AI8
Kompatible sensorer NTC15k (15 kOhm @ 25 °C) (standard) (maks. 90 °C)
Digitale innganger DI1-DI8, spenningsfrie kontakter, på/av-innganger
Tilkoblingsspesifikasjoner Grupperte skruepluggkontakter
Kabelspesifikasjon for koblingsklemmer 0,2-2,5 mm²
Batterireservetid, min. 48 timer
Testet kuletrykk 125 °C
Forurensningsgrad 2 (privat bruk)
Regulatortype 1 C
Driftstemperatur og -forhold CE: -20T60 / UL: 0T55, 90 % RH ikke-kondenserende
Lagringstemperatur og -forhold -30Т85, 90 % RH ikke-kondenserende
IP-klasse IP40 bare på frontdekselet
Kapslingsgrad Klasse II Beskyttelse mot spenningssvingninger Overspenningskategori II
Mål (H/B/D), DIN-mål : 110(122) х 138 х 70 mm, 8 DIN-moduler
Monteringsmetode DIN-skinne, i samsvar med EN 60715
Nettovekt 511 g
Menyspråk: NO
Basis styreenhet Danfoss MCX08M2, artikkelnr. 080G0307
Programvareklasse A
10 (3,5) A (100 000 sykluser), cos(phi) = 0,5
6 (4) A (100 000 sykluser), cos(phi) = 0,6
6 (4) A (100 000 sykluser), cos(phi) = 0,6
NTC10k (10 kOhm @ 25 °C)
NTC5k (5 kOhm @ 25 °C)
NTC2k (2 kOhm @ 25 °C)
NTC100 (100 kOhm @ 25 °C)
NTC16k (16,7 kOhm @ 100 °C)
PT1000 (1000 Ohm @ 0 °C)
32 A
18 FEC | Produced by Danfoss ©
Installasjons- og brukerveiledning DEVIreg™ Hotwater
110
6.2 Mål
140 6063
19FEC | Produced by Danfoss ©
Installasjons- og brukerveiledning DEVIreg™ Hotwater
7 Kasseringsinstruksjoner
20 FEC | Produced by Danfoss ©
Installasjons- og brukerveiledning DEVIreg™ Hotwater
Tillegg A. BMS- og RS-485-grensesnitt
Styreenheten har et innebygd Modbus-dataoverføringssystem og kan kobles til den sentrale BMS-enheten.
A1. Kommunikasjonsinnstillinger
Standard kommunikasjonsinnstillinger:
• Serieadresse: 1.
• Seriell Baud-hastighet (overføringshastighet): 19200.
• Serieinnstilling: 8N1.
A2. RS-485-spesifikasjoner
Nettverksspesifikasjoner for MCX-maskinvaren (ledningsopplegg, utforming) finnes i Danfoss-dokumentet:
Bruksanvisning. Oppfyll eventuelle HVAC-krav med et pålitelig MCX-nettverk.
Dette dokumentet gir generelle indikasjoner for konfigurasjon av RS-485-nettverk.
A3. Modbus-parametre og -variabler
Modbus-parametre og -variabler for DEVIreg™ Hotwater-styreenheten.
ETI-
KETT
PARAMETERE og STATUSVARIABLER
SYS Hovedmeny > Systemvariabler
S1 MaksH1_0des 0 100 80 RW 3001
S2 MaksH1_1des 0,0 100,0 80,0 RW 3002
S3 MaksH2_0des 0 100 80 RW 3003
S4 MaksH2_1des 0,0 100,0 80,0 RW 3004
S5 MaksH3_0des 0 100 80 RW 3005
S6 MaksH3_1des 0,0 100,0 80,0 RW 3006
S7 MaksH4_0des 0 100 80 RW 3007
S8 MaksH4_1des 0,0 100,0 80,0 RW 3008
S9 AlarmH1 0,0 90,0 90,0 RW 3009
S10 AlarmH2 0,0 90,0 90,0 RW 3010
S11 AlarmH3 0,0 90,0 90,0 RW 3011
S12 AlarmH4 0,0 90,0 90,0 RW 3012
S13 InitConfigured 0 1 0 RW 3013
S14 Dis_warn 0 1 0 RW 3014
BESKRIVELSE MIN. MAKS.
VERDI/
TYPE
ENHET RW ADU
21FEC | Produced by Danfoss ©
Installasjons- og brukerveiledning DEVIreg™ Hotwater
StU Service > System
y01 Hovedbryter 0 1 0 - AV Enum 1 RW 3015
y02 Anvendte varmeelementer 0 4 0 RW 3016
y03 Maks. plasttemperatur 0,0 80,0 60,0 °C RW 3017
y04 Tilbakestill tellere 0 4 0 - NO Enum 7 RW 3018
y07 Gjenopprett standardparametere 0 1 0 - NO Enum 2 RW 3019
ALA Service > Konfigurasjon
SUM-
Aktiveringstid akustisk alarm 0 15 1 min. RW 3023
MER
AdL Aktiveringsforsinkelse for alarmrelé 0 999 0 s RW 3024
AOF Alarmrelé aktivt hvis enhet er i AV 0 1 1 - JA Enum 2 RW 3025
SEr Service > Serieinnstillinger
SEr Serieadresse (Modbus og CAN) 1 100 1 RW 3026
bAU Seriell baud-hastighet (Modbus) 0 7 5 - 192 Enum 3 RW 3027
COM Serieinnstillinger (Modbus) 0 2 0 - 8N1 Enum 4 RW 3028
HE1 Hovedmeny > H1 Innstillinger
H00 Sensor type 0 6 6 - PT1000 Enum 5 RW 3029
H01 Settpunkt 20,0 S2 40,0 °C RW 3030
H02 Hysterese 1,0 10,0 2,0 K RW 3031
H03 Høy temperatur H01 S9 55,0 °C RW 3032
H04 Alarmforsinkelse 10 240 10 s RW 3033
H05 Sensor vekting (0 = 100 % sensor A) 0 100 50 % RW 3034
H06 Desinfeksjonstemperatur 55 S1 55 °C RW 3035
H07 Rørmateriale 0 1 0 - Metall Enum 6 RW 3036
H08 Desinfeksjonsalarm temp. H06 90,0 65,0 °C RW 3037
H09 Maksimal stigningstid 1 240 120 min. RW 3038
HE2 Hovedmeny > H2 Innstillinger
H10 Sensor type 0 6 6 - PT1000 Enum 5 RW 3039
H11 Settpunkt 20,0 S4 40,0 °C RW 3040
H12 Hysterese 1,0 10,0 2,0 K RW 3041
H13 Høy temperatur H11 S10 55,0 °C RW 3042
H14 Alarmforsinkelse 10 240 10 s RW 3043
H15 Sensor vekting (0 = 100 % sensor A) 0 100 50 % RW 3044
H16 Desinfeksjonstemperatur 55 S3 55 °C RW 3045
H17 Rørmateriale 0 1 0 - Metall Enum 6 RW 3046
H18 Desinfeksjonsalarm temp. H16 90,0 65,0 °C RW 3047
H19 Maksimal stigningstid 1 240 120 min. RW 3048
HE3 Hovedmeny > H3 Innstillinger
H20 Sensor type 0 6 6 - PT1000 Enum 5 RW 3049
H21 Settpunkt 20,0 S6 40,0 °C RW 3050
H22 Hysterese 1,0 10,0 2,0 K RW 3051
H23 Høy temperatur H21 S11 55,0 °C RW 3052
H24 Alarmforsinkelse 10 240 10 s RW 3053
H25 Sensor vekting (0 = 100 % sensor A) 0 100 50 % RW 3054
22 FEC | Produced by Danfoss ©
Installasjons- og brukerveiledning DEVIreg™ Hotwater
H26 Desinfeksjonstemperatur 55 S5 55 °C RW 3055
H27 Rørmateriale 0 1 0 - Metall Enum 6 RW 3056
H28 Desinfeksjonsalarm temp. H26 90,0 65,0 °C RW 3057
H29 Maksimal stigningstid 1 240 120 min. RW 3058
HE4 Hovedmeny > H4 Innstillinger
H30 Sensor type 0 6 6 - PT1000 Enum 5 RW 3059
H31 Settpunkt 20,0 S8 40,0 °C RW 3060
H32 Hysterese 1,0 10,0 2,0 K RW 3061
H33 Høy temperatur H31 S12 55,0 °C RW 3062
H34 Alarmforsinkelse 10 240 10 s RW 3063
H35 Sensor vekting (0 = 100 % sensor A) 0 100 50 % RW 3064
H36 Desinfeksjonstemperatur 55 S7 55 °C RW 3065
H37 Rørmateriale 0 1 0 - Metall Enum 6 RW 3066
H38 Desinfeksjonsalarm temp. H36 90,0 65,0 °C RW 3067
H39 Maksimal stigningstid 1 240 120 min. RW 3068
LOG Statusvariabler > MCX Design Hotspots
V01 SystemOnOff 0 1 0 - AV Enum 1 Les 8101
C01 Tilbakestill alarmer 0 2 RW 1859
V11 H1_høyTemp 0 1 0 - NO Enum 2 Les 8102
V09 H1_kontrollTemp -50,0 120,0 0,0 °C Les 8103
V11 H1_referanse 0,0 100,0 0,0 °C Les 8104
V12 H1 nedTrekk 0 1 0 - NO Enum 2 Les 8105
V13 H1 manuellDis 0 1 0 RW 9901
V14 H2 manuellDis 0 1 0 RW 9902
V15 H3 manuellDis 0 1 0 RW 9903
V16 H4 manuellDis 0 1 0 RW 9904
V16 H1 sensorA feil 0 1 0 - NO Enum 2 Les 8106
V17 H1 sensorB feil 0 1 0 - NO Enum 2 Les 8107
V16 H1_sensorA -50,0 120,0 0,0 °C Les 8108
V17 H1_sensorB -50,0 120,0 0,0 °C Les 8109
V15 H1_varmeelement 0 1 0 - AV Enum 1 Les 8110
V16 H1_status 0 6 0 Les 8111
V17 H1_Desinfeksjonstidsur 0 50000 0 s Les 8112
V18 H2 sensorA -50,0 120,0 0,0 °C Les 8113
V19 H2 sensorB -50,0 120,0 0,0 °C Les 8114
V20 H2 sensorA feil 0 1 0 - NO Enum 2 Les 8115
V21 H2 sensorB feil 0 1 0 - NO Enum 2 Les 8116
V22 H2 kontrollTemp -50,0 120,0 0,0 °C Les 8117
V23 H2 referanse -50,0 120,0 0,0 °C Les 8118
V24 H2 varmeeleement 0 1 0 - NO Enum 2 Les 8119
V25 H2 nedTrekk 0 1 0 - NO Enum 2 Les 8120
V26 H2 høyTemp 0 1 0 - NO Enum 2 Les 8121
V27 H2 Desinfeksjonstidsur 0 50000 0 s Les 8122
V28 H2 status 0 6 0 Les 8123
23FEC | Produced by Danfoss ©
Installasjons- og brukerveiledning DEVIreg™ Hotwater
V29 H3_sensorA -50,0 120,0 0,0 °C Les 8124
V30 H3_sensorB -50,0 120,0 0,0 °C Les 8125
V31 H3_kontrollTemp -50,0 120,0 0,0 °C Les 8126
V32 H3_referanse -50,0 120,0 0,0 °C Les 8127
V33 H3 varmeelement 0 1 0 - NO Enum 2 Les 8128
V34 H3 status 0 6 0 Les 8129
V35 H3 sensorA feil 0 1 0 - NO Enum 2 Les 8130
V36 H3 sensorB feil 0 1 0 - NO Enum 2 Les 8131
V37 H3 Desinfeksjonstidsur 0 50000 0 s Les 8132
V38 H3 høyTemp 0 1 0 - NO Enum 2 Les 8133
V39 H3 nedTrekk 0 1 0 - NO Enum 2 Les 8134
V40 H4 sensorA -50,0 120,0 0,0 °C Les 8135
V41 H4 sensorB -50,0 120,0 0,0 °C Les 8136
V42 H4 sensorA feil 0 1 0 - NO Enum 2 Les 8137
V43 H4 sensorB feil 0 1 0 - NO Enum 2 Les 8138
V44 H4 kontrollTemp -50,0 120,0 0,0 °C Les 8139
V45 H4 referanse -50,0 120,0 0,0 °C Les 8140
V46 H4 varmeelement 0 1 0 - NO Enum 2 Les 8141
V47 H4 status 0 6 0 Les 8142
V48 H4 Desinfeksjonstidsur 0 50000 0 s Les 8143
V49 H4 høyTemp 0 1 0 - NO Enum 2 Les 8144
V50 H4 nedTrekk 0 1 0 - NO Enum 2 Les 8145
V51 H1 Drift 0 100 0 % Les 8146
V52 H2 Drift 0 100 0 % Les 8147
V53 H3 Drift 0 100 0 % Les 8148
V54 H4 Drift 0 100 0 % Les 8149
V56 H1 teller 0 2147483647 0 Les 8150
V57 H2 teller 0 2147483647 0 Les 8152
V58 H3 teller 0 2147483647 0 Les 8154
V59 H4 teller 0 2147483647 0 Les 8156
ALARMER
ETI-
KETT
E01 Sensor1 A feil 0 1 AUTO AKTIV Les 1901 .08
E02 Sensor1 B feil 0 1 AUTO AKTIV Les 1901 .09
E03 Sensor2 A feil 0 1 AUTO AKTIV Les 1901 .10
E04 Sensor2 B feil 0 1 AUTO AKTIV Les 1901 .11
E05 Sensor3 A feil 0 1 AUTO AKTIV Les 1901 .12
E06 Sensor3 B feil 0 1 AUTO AKTIV Les 1901 .13
E07 Sensor4 A feil 0 1 AUTO AKTIV Les 1901 .14
E08 Sensor4 B feil 0 1 AUTO AKTIV Les 1901 .15
A01 Varmeelement1 høy temp. 0 1 AUTO INAKTIV Les 1901 .00
A02 Varmeelement2 høy temp. 0 1 AUTO INAKTIV Les 1901 .01
A03 Varmeelement3 høy temp. 0 1 AUTO INAKTIV Les 1901 .02
BESKRIVELSE MIN. MAKS. TILBAKES-
TILL
INN AV
24 FEC | Produced by Danfoss ©
Installasjons- og brukerveiledning DEVIreg™ Hotwater
A04 Varmeelement4 høy temp. 0 1 AUTO INAKTIV Les 1901 .03
A05 Varmeelement1 desinfeksjonsfeil 0 1 MANUELL INAKTIV Les 1901 .04
A06 Varmeelement2 desinfeksjonsfeil 0 1 MANUELL INAKTIV Les 1901 .05
A07 Varmeelement3 desinfeksjonsfeil 0 1 MANUELL INAKTIV Les 1901 .06
A08 Varmeelement4 desinfeksjonsfeil 0 1 MANUELL INAKTIV Les 1901 .07
A09 Varmeelement1 stigningsfeil 0 1 MANUELL INAKTIV Les 1902 .08
A10 Varmeelement2 stigningsfeil 0 1 MANUELL INAKTIV Les 1902 .09
A11 Varmeelement3 stigningsfeil 0 1 MANUELL INAKTIV Les 1902 .10
A12 Varmeelement4 stigningsfeil 0 1 MANUELL INAKTIV Les 1902 .11
A13 Varmeelement1 høy desinfeksjon 0 1 MANUELL INAKTIV Les 1902 .12
A14 Varmeelement2 høy desinfeksjon 0 1 MANUELL INAKTIV Les 1902 .13
A15 Varmeelement3 høy desinfeksjon 0 1 MANUELL INAKTIV Les 1902 .14
A16 Varmeelement4 høy desinfeksjon 0 1 MANUELL INAKTIV Les 1902 .15
I/O-KONFIGURASJON
AI ANALOGE INNGANGER
1 Sensor 1A -30,0 170,0 PT1000 Les 18502
2 Sensor 1B -30,0 170,0 PT1000 Les 18503
3 Sensor 2A -30,0 170,0 PT1000 Les 18504
4 Sensor 2B -30,0 170,0 PT1000 Les 18505
5 Sensor 3A -30,0 170,0 PT1000 Les 18506
6 Sensor 3B -30,0 170,0 PT1000 Les 18507
7 Sensor 4A -30,0 170,0 PT1000 Les 18508
8 Sensor 4B -30,0 170,0 PT1000 Les 18509
DI DIGITALE INNGANGER
AO ANALOGE UTGANGER
DO DIGITALE UTGANGER
1 Varmeelement 1 0 1 N.O. Les 18003
2 Varmeelement 2 0 1 N.O. Les 18004
3 Varmeelement 3 0 1 N.O. Les 18005
4 Varmeelement 4 0 1 N.O. Les 18006
8 Alarm 0 1 N.O. Les 18002
25FEC | Produced by Danfoss ©
Installasjons- og brukerveiledning DEVIreg™ Hotwater
Garanti
Vi i DEVI legger stor vekt på å levere kvalitetsprodukter med lang levetid.
DEVIwarranty er en serie på 4 individuelle, markedsledende garantier som gjør at du kan føle deg helt trygg når du bruker DEVIprodukter i elektriske varmesystemer. Vi tilbyr følgende garantier for alle DEVI-produkter:
20 års full servicegaranti gjelder for:
• varmekabler inkl. DEVIflex™ / DEVIsafe™ / DEVIsnow™ / DEVIasphalt™ / DEVIaqua™/ DEVIbasic™ / DEVIcomfort™ / DEVIsport™
(DSM3) / DEVImulti™ / DEVIinline™;
• varmematter inkl. DEVImat™ / DEVIcomfort™ / DEVIheat™ / DEVIsnow™ / DEVIasphalt™ / DTCE;
Denne garantien dekker ikke bare kostnaden til reparasjon eller utskifting, men også installasjon og gulvmaterialer, for eksempel
skade på murverk og fliser. Du finner flere opplysninger i betingelsene for DEVIwarranty™ nedenfor.
10 års produktgaranti gjelder for:
• DEVIcell™-plater, DEVIpipeguard™ LSZH selvbegrensende varmekabler
5 års produktgaranti gjelder for DEVI termostater, gulvvarmesystemer, selvbegrensende varmekabler og tilbehør:
• DEVIreg™ Smart termostat
• DEVIreg™ Touch termostat
• DEVIdry™ gulvvarmeelementer for tepper, laminat- og tregulv (termostat- og styresett for DEVIdry™ er ikke inkludert);
• DEVIiceguard™, DEVIpipeheat™, DEVIpipeguard™ og DEVIhotwatt™ selvbegrensende varmekabler
• alt tilbehør
2 års produktgaranti gjelder for:
• DEVIreg™ -termostater 130–132 / 233 / 316 /330 / 527 / 528 / 530–535 / 610
• DEVIreg™ Hotwater, DEVIreg™ 850 styreenheter;
• DEVIlink™ trådløst styresystem
• DEVIdry™-termostater og styresett
• DEVIreg™ Therm Control
• DEVIfoil™-varmefolier
• DEVIrail™-håndklevarmere
• DEVItemp™-industrivarmere
• DEVItronic™-antikondensovner
• Stråleovner
• Strømforsyningsenheter for termostater
• Alt tilbehør inkludert varmekabler og tilbehør til varmematter.
Hvis du mot formodning skulle få problemer med et DEVI-produkt, vil du oppdage at DEVI tilbyr DEVIwarranty fra kjøpsdato på
følgende betingelser:
I garantiperioden skal DEVI tilby et nytt sammenlignbart produkt eller reparere produktet hvis det oppstår feil som følge av defekt
i konstruksjon, materialer eller utførelse. Reparasjonen eller erstatningen gis kostnadsfritt forutsatt at garantikravet er gyldig.
Beslutningen om reparasjon eller erstatning tas av DEVI etter egen vurdering. DEVI er ikke ansvarlig for indirekte skader, inkludert,
men ikke begrenset til skade på eiendom eller ekstra strømutgifter.
Det gis ikke utvidet garantiperiode etter utført reparasjon.
Denne garantien er gyldig hvis GARANTISERTIFIKATET er riktig utfylt og i samsvar med instruksjonene, og forutsatt at montør eller
forhandler varsles om feil uten urimelig forsinkelse, samt at kjøpsbevis fremlegges. Legg merke til at GARANTISERTIFIKATET må være
fylt ut på engelsk eller det lokale språket.
DEVIwarranty dekker ikke skader som følge av feil bruk, feil installasjon eller hvis installasjonen ikke er utført av en autorisert
elektriker. Alt arbeid faktureres i sin helhet hvis DEVI må inspisere eller reparere feil som har oppstått som følge av det ovenstående.
DEVIwarranty gjelder ikke produkter som ikke er betalt i sin helhet.
DEVI vil alltid gi rask og effektiv respons på alle klager og spørsmål fra våre kunder.
Garantien utelukker eksplisitt alle krav som går utover betingelsene over.
Viktig: Garantisertifikatet må fylles ut riktig for at garantien skal være gyldig.
26 FEC | Produced by Danfoss ©
Installasjons- og brukerveiledning DEVIreg™ Hotwater
Garantisertifikat
DEVIwarranty utstedes til:
Navn:
Adresse:
Postnummer: Telefon:
Merk!
Følgende opplysninger må fylles nøye inn for at DEVIwarranty skal være gyldig. Se flere
betingelser på forrige side.
Elektrisk installasjon av:
Installasjonsdato:
Termostattype:
Produksjonskode:
Leverandørens stempel:
27FEC | Produced by Danfoss ©
Installasjons- og brukerveiledning DEVIreg™ Hotwater
Danfoss A/S
Nordborgvej 81
6430 Nordborg, Syddanmark
Denmark
08097141 & AN377831097153no-NO0101
Produced by Danfoss © 06/2021
Loading...
