Danfoss DEVIreg 850 IV Installation guide [da]
DK
Installationsvejledning
DEVIreg™ 850 IV styreenhed
www.DEVI.com
DEVIreg™ 850 IV
Indholdsfortegnelse
1 |
Brugermanual |
|
3 |
|
|
1.1 |
System overblik . . . . . . . . . . . . . . |
. |
. 3 |
|
1.2 |
Generel anvendelse . . . . . . . . . . . . |
. |
. 5 |
|
1.3 |
Mulige alarmer når systemet er i funktion . . |
. . |
7 |
|
1.4 |
Ændring af parametre og systemets virkemåde |
|
8 |
2 |
Installations vejledning |
|
|
10 |
|
|
2.1 |
Overblik system . . . . . . . . . . . . . . |
. |
|
10 |
|
2.2 |
Placering . . . . . . . . . . . . . . . . |
. |
. |
11 |
|
2.3 |
Tilslutning af systemet — trin for trin . . . . |
. |
. |
11 |
|
2.4 |
Installation af systemet eller systemerne — |
|
|
|
|
trin for trin . . . . . . . . . . . . . . . . . . |
. |
|
15 |
|
|
2.5 |
Ændring af system(er) . . . . . . . . . . . |
. |
|
.22 |
3 |
Teknisk Specifikation |
|
24 |
|
|
3.1 |
Teknisk data . . . . . . . . . . . . . . . |
. |
.24 |
|
3.2 |
Fabriksindstillinger . . . . . . . . . . . . |
. . |
25 |
4 |
Appendix |
|
26 |
|
|
A: |
Menu system |
|
26 |
|
B: |
Hvordan virker det . . . . . . . . . . . . |
. . |
31 |
|
C: |
Strømforsyning og følerkabel . . . . . . . . |
. |
35 |
5 |
Garanti |
|
36 |
|
2 |
Installationsvejledning |
DEVIreg™ 850 IV
1 Brugermanual
1.1System overblik
DEVIreg™ 850 IV systemet er i stand til at holde udendørs arealer fri for is og sne.
DEVIreg™ 850 IV kan håndtere op til 2 uafhængige arealer, i en af de følgende kombinationer:
•Tagarealer
Sikre tagrender og nedløb mod is og sne, samt forhindre istapper i at være årsag til ødelæg gelser. Det er også muligt at anvende systemet til at reducere eller fjerne sneen fra taget, så vægten af sneen ikke anretter skade på taget.
•Terræn / Jordareal
For at holde områder som parkeringspladser, stier, indkørsler, trapper, ramper, veje og broer fri for is og sne.
•1 jord system og 1 tag system (kombineret)
Består af ét enkelt tag-system og ét enkelt jord-system.
•2 tag systemer (dual system).
•2 jord system (dual system) Består af 2 enkelte jord-systemer.
A
A A
A
B B
A B
A B
Installationsvejledning |
3 |
DEVIreg™ 850 IV
Hvis mere end et område eller areal bliver kontrolleret af et DEVIreg™ 850 system, kan man vælge en prioriteringsrækkefølge. Prioriteringen gør det muligt at styre 2 arealer, selvom det nødvendige effektbehov for 2 arealer ikke er til stede.
DEVIreg™ 850 er fuldautomatisk og fungere digitalt ved hjælp af intelligente følere placeret I det opvarmede område. Hver føler måler både temperatur og fugt, og systemet tænder og slukker for systemet på basis af disse aflæsninger. Ved at kombinere aflæsningen af fugt og temperatur, er systemet i stand til at spare omkring 75% af energiforbruget sammenlignet med systemer som kun basere deres målinger på temperaturen. De digitale følere til DEVIreg™ 850 giver også det mest præcise system, sammenlignet med systemer der baserer sig på den analoge teknologi. Resultatet er meget høj funktionalitet og lav energiforbrug.
En typisk installation består af:
•Styreenheden DEVIreg™ 850 (kun én)
Dette er enheden, som på basis af målingerne fra følerne, afgør hvornår det er nødvendigt at op varme området.
•Strømforsyning (en eller flere)
Strømforsyningen levere spænding til styreenheden og til de tilsluttede følere.
•Jordfølere (en eller flere)
Det er nødvendigt med mindst én jordføler for hvert område, men for at opnå det bedste resultat anbefales 2 eller flere følere. Se mere information i manualen for følere.
•Tagfølere (en eller flere)
Det er nødvendigt med mindst én tagføler for hvert tagområde, men for mere komplekse tagkonstruk-tioner anbefales 2 eller flere følere. Se mere information i manua len for følere.
For mere information vedrørende DEVIreg™ 850 isog sne-smeltningsfunktion, se venligst: Tillæg B: “Funktion”.
4 |
Installationsvejledning |
DEVIreg™ 850 IV
1.2Generel anvendelse
DEVIreg™ 850 bliver betjent via 3 knapper og et alpha numerisk display, som giver information på forskellige sprog
Knapper
De tre knappers funktioner:
Info |
Viser ekstra information / hjælp (Kun aktiv ved lys) |
Næste |
Næste menu / næste linie / næste ord |
Enter |
Bekræft / Vælg |
Ved siden af de normale knapfunktioner, er der nogle kombinationer som er vigtige for brugeren:
Retur til start: Retur til start af menu
Reset: Genetabler fabriksindstillinger og slet installerede systemer.
(I tilfælde af uforklarlige problemer I forbindelse med valg af sprog etc.)
Tryk
i 2 sekunder
Tryk |
+ |
i 8 sekunder |
Display
De følgende ikoner har en speciel betydning:
Disse ”dansende”ikoner viser hvornår systemet varmer. Blinker ikonerne viser de når systemet ønsker at varme, men står standby, evt. pga. lav prioritet.
Dette ikon vises når systemet har observeret fugt, og temperaturen er over den indstillede smeltetemperatur.
Dette ikon vises når systemet har observeret sne eller is, og temperaturen er under den indstillede smeltetemperatur.
DEVIreg™ 850 kan samtidig styre/kontrollere op til 2 forskellige systemer. Disse 2 systemer bliver refereret til som System A og System B. DEVIreg™ 850 giver brugeren muligheden for at se den aktuelle status på systemet. Status kan vise på 2 forskellige måder.
Installationsvejledning |
5 |
DEVIreg™ 850 IV
Kombineret visning (standard): |
|
Den kombinerede visning, viser status på begge systemer |
A: TAGANLÆG |
samtidigt. System A vises på den øverste linie, og System B |
B: JORDANLÆG |
vise på den nederste linie. |
|
Visningen giver brugeren et hurtigt overblik over alle syste- |
|
mer. |
|
Den skiftevise visning: |
|
Den skiftevise visning viser status på 1 system af gangen. |
A: TAGANLÆG |
Status på hvert system vises i 5 sekunder. |
>>STANDBY |
Denne visning giver brugeren mere detaljerede informatio- |
B: JORDANLÆG |
ner omkring hvert system. |
>>SMELTER |
|
Brugeren kan altid trykke
for at få mere information omkring den aktuelle status uanset den valgte visning.
Menu system
Menu systemet bliver styret ved hjælp af følgende knapper |
og |
. |
Uanset om DEVIreg™ 850 kontrollerer 1 eller 2 systemer, vil visningen og betjeningen af systemet altid være den samme. Dette opnås igennem tilgangen til hvert system via hovedmenuen. Mulighederne og indstillingerne til hvert system er først tilgængelig efter at brugeren har valgt det ønskede system.
Til højre er vist et eksempel på hovedmenuen og for menuerne for System A og System B.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5s |
|
|
|
|
|
|
|
|
|
|
|
|
|
5s |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
System |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
A |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
System |
|
|
|
|
|
|
B |
|
|
|
|
|
|
|
Kun synligt når System B er installeret!
Bemærk venligst, at kun nogle få menuer til hvert system er vist!
For at opnå en komplet oversigt af menuerne, se venligst Tillæg A: ”Menu systemer”.
6 |
Installationsvejledning |
DEVIreg™ 850 IV
1.3 |
Mulige alarmer når systemet er i funktion |
|
Tilstoppet nedløb |
||
Beskrivelse: |
Når advarslen for tilstoppet afløb er aktiveret, bliver en alarm slået til, |
|
|
|
hvis et system har observeret konstant fugt i 14 dage. |
|
|
Hvis DEVIreg™ 850 kontrollere mere end 1 system, og en priorit- |
|
|
ering er blevet aktiveret, kan tiden for en advarsel om tilstoppet |
|
|
nedløb, i det nedprioriterede område, tage meget længere tid. |
|
|
Tiden bliver kun opdateret, når systemet aktuelt har tilladelse til |
|
|
at opvarme området (f.eks. når det først prioriterede system ikke |
|
|
varmer). |
|
|
|
Løsning: |
|
- Check tagrenden og nedløbsrøret for evt. hindringer, som forhindrer |
|
|
smeltevandet I at kunne flyde væk. |
|
|
- Check om følerne er dækket af skidt. |
|
|
|
Manglende føler |
||
Beskrivelse: |
Når en forbindelse til en føler er forsvundet, vil DEVIreg™ 850 alarmere |
|
|
|
brugeren. Samtidig vil DEVIreg™ 850 automatisk koble systemet over på |
|
|
tilstanden “Konstant slukket”. |
|
|
|
Løsning: |
|
- Bekræft fejlmeddelelse og gå til ”Installatør-side” i menuen og vælg |
|
|
”Ændre system”. |
|
|
- Kontakt din lokale installatør for at få foretaget en udskiftning. |
|
|
|
Ny føler tilføjet |
||
Beskrivelse: |
Når en ny føler er tilføjet, vil DEVIreg™ 850 alarmere brugeren og auto- |
|
|
|
matisk koble over på ”Konstant slukket”. |
|
|
|
Løsning: |
|
- Bekræft fejlmeddelelse og gå til ”Installatør-side” i menuen og vælg |
|
|
”Ændre system”. |
|
|
|
Funktionsfejl føler |
||
Beskrivelse: |
Når aflæsningerne fra følerne til DEVIreg™ 850 ikke er korrekte, bliver en |
|
|
|
alarm afgivet. |
|
|
Ikke alle følerfejl kan opdages ved at anvende denne metode! |
|
|
|
Løsning: |
|
- Bekræft fejlmeddelelse og gå til ”Installatør-side” i menuen og vælg |
|
|
”Ændre system”. |
|
|
- Kontakt din lokale installatør for at få foretaget en udskiftning. |
|
|
|
Installationsvejledning |
7 |
DEVIreg™ 850 IV
1.4Ændring af parametre og systemets virkemåde
Adskillige parameter til hvert system kan ændres både under og efter installationen. For en total forståelse for hvordan disse parametre har indflydelse på tagog jord-systems virkemåde, se tillæg B: ” Hvordan det fungere”.
Ændre kun parametrene til DEVIreg™ 850, hvis du er sikker på effekten af dine ændringer. Se Tillæg A: Installatør-side.
Tag-system
Smeltetemperatur
Ændring af smeltetemperaturen vil i tilfælde af fugt og lave temperaturer have indflydelse på systemet.
Fabriksindstilling +1,5 °C. Dette betyder at varmesystemet vil være aktivt, hvis temperaturen falder til under 1,5°C og der er observeret fugt.
Fugt-niveau
Fugt-niveauet afgør på hvilket tidspunkt systemet skal observere fugt.
Fabriksindstilling 50 (skala: 5–95).
Desto lavere indstillingen, desto mere følsomt er systemet for fugt.
Eftervarme
Når systemet har observeret at tag eller tagrenden er tør og fri for is og sne, vil systemet vedblive at varme i 1 time. Hvis du ønsker forlænge/reducere se tillæg A: Installatør-side.
Fabriksindstilling 1 time.
Prioritering
Når man anvender DEVIreg™ 850 som et 2-zone- eller kombi-system, er det muligt at prioritere systemerne. Når 2 systemer har samme prioritet, kan begge opvarmes samtidigt. Hvis de 2 systemer har forskellig prioritering, og begge systemer ønsker opvarmning, vil det system med den højeste prioritet kun blive opvarmet.
Fabriksindstilling 1 (højeste prioritet) for alle systemer.
Tilstoppet nedløb
Det er muligt at aktivere eller afbryde alarmen for “Tilstoppet nedløb”.
Fabriksindstilling “Alarm”.
System og følernavne
Det er muligt at ændre navne på systemet og de tilsluttede følere (se tillæg A: Installatørside.
8 |
Installationsvejledning |
DEVIreg™ 850 IV
Jord-system
Smeltetemperatur
Ændring af smeltetemperaturen vil i tilfælde af fugt og lave temperaturer have indflydelse på systemet.
Fabriksindstilling 4,0 °C.
Dette betyder at varmesystemet vil være aktivt, hvis temperaturen falder til under 4,0 °C og der er observeret fugt.
Standby temperatur (vedligeholdelse af jordtemperatur)
Desto højere standby temperaturen er desto hurtigere vil systemet være i stand til at smelte is og sne.
På den anden side vil en højere standby temperatur medføre højere driftsomkostninger. Indstillingen af standby temperaturen vil være et valg mellem hurtig smeltning eller lave omkostninger.
Fabriksindstilling -3,0 °C.
Fugtniveau
Fugtniveauet afgør hvornår systemet skal observere fugt.
Desto lavere indstilling, desto mere følsom vil systemet være på fugt.
Fabriksindstilling 50.
Eftervarme
Der er muligt at indstille perioden for eftervarme, det vil sige perioden hvor systemet forsætter med at være aktivt, selv om området er observeret tørt.
Fabriksindstilling 1 time.
Prioritering
Ved anvendelse af DEVIreg™ 850 som et dual-zone- eller kombi-system, er det muligt at foretage en prioritering af systemerne. Hvis 2 systemer skal prioriteres lige, kan begge systemer opvarmes på samme tid. Hvis systemerne har forskellig prioritet, og begge systemer ønsker opvarmning, kan kun det system som har den højeste prioritet blive opvarmet.
Fabriksindstilling 1 (højeste prioritet) for alle systemer.
Tilstoppet nedløb
Det er muligt at aktivere eller frakoble for advarslen “Tilstoppet nedløb”.
Fabriksindstilling “Advarsel aktiv”.
Systemog følernavn
Det er muligt at ændre navnet på systemet og de tilkoblede følere.
Installationsvejledning |
9 |
DEVIreg™ 850 IV
2 Installations vejledning
2.1Overblik system
DEVIreg™ 850 kan håndtere op til 2 uafhængige områder, i en af de følgende kombinationer:
•Enkelt tag-system
(1 system, 1–4 tag-følere)
•Enkelt jord-system
(1 system, 1–4 jord-følere).
•1 jord-system og 1 tag-system (kombi-system)
(2 systemer, I alt 2–4 følere, min. 1 føler pr. system).
•2 tag-systemer (dual-system)
(2 systemer, i alt 2–4 følere, min. 1 føler pr. system).
•2 jord-systemer (dual-system)
(2 systemer, i alt 2–4 følere, min. 1 føler pr. system).
Når mere end 1 område kontrolleres af DEVIreg™ 850 systemet, vil det være muligt at foretage en prioritering af områderne. Prioritering gør det muligt at kontrollere 2 områder, selv om den nødvendige forsyning ikke er tilstede.
Et typisk isog snesmeltnings-system består af:
•1 stk. DEVIreg™ 850
Flere strømforsyninger kan kobles parallelt hvis der er behov
Vær opmærksom på antallet af følere samt kabellængderne, som kobles på hver strømforsyning.
•Jord og / eller tag-følere
Ved installation af dualeller kombi-systemer bør man være ekstra opmærksom (for mere udførlig beskrivelse, se vejledningen for følerne).
10 |
Installationsvejledning |
DEVIreg™ 850 IV
2.2Placering
DEVIreg™ 850 og strømforsyning er designet til montering på DIN-skinne. Ved installation — vær opmærksom på følgende forhold:
DEVIreg™ 850 er designet og godkendt til at fungere i temperaturområder på –10 °C til +40 °C.
DEVIreg™ 850 er i tæthedsklasse IP20, og derfor ikke modstandsdygtig for vand.
Installatøren skal I henhold til de nationale standarder, sikre den rette beskyttelse for DEVIreg™ 850 (elektrisk sikkerhed).
2.3Tilslutning af systemet — trin for trin
Installation af DEVIreg™ 850 er kun tilladt af autoriseret personale.
Ved tilslutning af DEVIreg™ 850 og følere - vær opmærksom på følgende forhold:
Når DEVIreg™ 850 opsættes som Dual-system, kan det anbefales, at hver følerforbindelse (DEVIbus™) kan tilsluttes og frakobles via afbrydere. Under installation af Dual-systemet, skal hver system tilsluttes samtidigt.
Vær opmærksom på den maksimal tilladte belastning fra strømforsyningen til følerne.
Nedenstående er vist den anbefalede fremgangsmåde for installation. Se venligst figur A: tilslutning af DEVIreg™ 850, og figur B–G: retningslinier for tilslutning af varmekabler til DEVIreg™ 850.
1.Tilslutning af kabler til DEVIreg™ 850
•Vær opmærksom på at enkeltstående systemer ALTID anvender udgangsrelæet for System A.
•Hvis der anvendes eksterne relæer — se venligst tilslutningsdiagrammet.
2.Tilslutning af strømforsyning til DEVIreg™ 850
•Tilslut ikke forsyningsledningerne nu!
3.Tilslutning af følere til DEVIbus™
•Når der anvendes Dual-system, kan kun følerne til System A tilsluttes. For tilslutning af System B — se venligst afsnittet: “Installation af Dual-system”.
4.Tilslut strømforsyningen.
Installationsvejledning |
11 |
DEVIreg™ 850 IV
Fig. A — Tilslutningsdiagram for DEVIreg™ 850 IV
DEVIbusTM følere
<![endif]>Føler
Hvid
Hvid
Rød
Sort
| <![if ! IE]> <![endif]>Føler |
Hvid |
|||
Sort |
||||
|
Hvid |
|||
|
Rød |
|
||
|
|
|
|
|
|
|
|
|
|
DC output DC-forsyning
+ |
– |
– |
+ |
<![if ! IE]> <![endif]>Sort |
<![if ! IE]> <![endif]>Rød |
<![if ! IE]> <![endif]>Hvid |
<![if ! IE]> <![endif]>Hvid |
|
|
|
|
|
– |
+ |
|
|
|
|
|
|
|
||||
|
|
13 14 15 16 17 18 19 20 21 22 23 24 |
||||||||||
PSU 24 VDC |
|
|
|
|
|
|
ECtemp 850 IV |
|||||
|
|
1 |
2 |
3 |
4 |
|
5 |
6 |
7 |
8 |
9 |
10 11 12 |
230 VAC |
ALARM |
|
System A |
|
System B |
|
|
|||||
50–60 Hz |
2 A 250 V~ |
15 A 250 V~ |
|
15 A 250 V~ |
|
|
||||||
DEVIreg™ 850 har en integreret alarmfunktion som overvåger de tilsluttede følere og den indbyggede microprocessor.
En ekstern alarm kan også tilsluttes systemet.
12 |
Installationsvejledning |

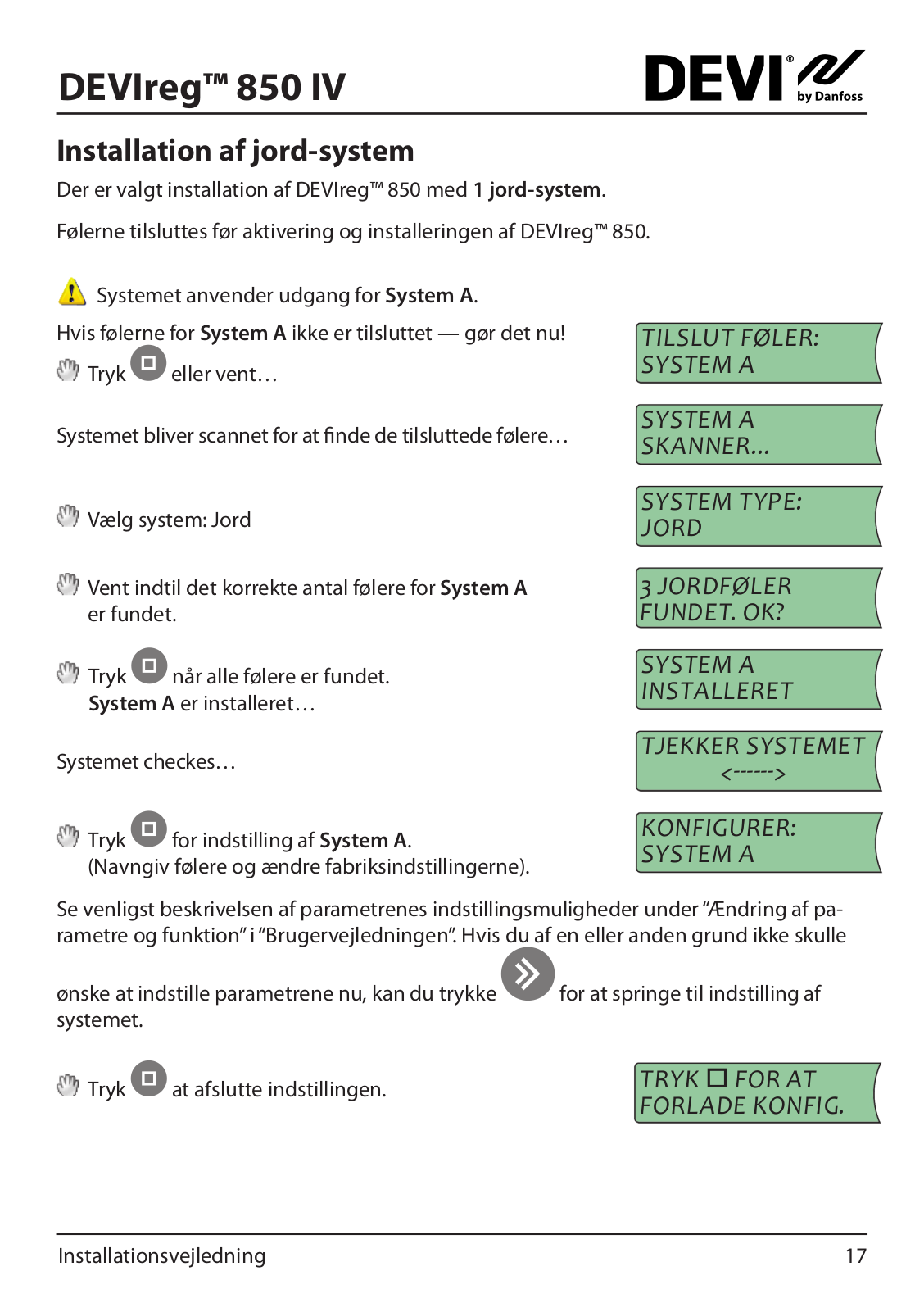

Loading...
