CZ
Instalační manuál |
řídící jednotky Devireg™ 850 III |
1 |
Obsah
1: Návod pro uživatele |
|
|
|
Popis systému . . . . . . . . . . . . . . . . . . . . . |
. . . . . . |
. . . . . . . . . . . . . . . . . 3 |
|
Řídící jednotka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 |
|||
Ovládání . . . . . . . . . . . . . . . . . . . . |
. . . . . . |
. . . . . |
. . . . . . . . . . . . 5 |
Displej . . . . . . . . . . . . . . . . . . . . . . |
. . . . . . |
. . . . . |
. . . . . . . . . . . . 5 |
Strom ovládacího menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 |
|||
Možné alarmy v provozu |
|
|
|
Znečištěné čidlo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 |
|||
Chybějící čidlo . . . . . . . . . . . . . . . . . |
. . . . . . |
. . . . . |
. . . . . . . . . . . . 7 |
Přidání nového čidla . . . . . . . . . . . . . |
. . . . . . |
. . . . . |
. . . . . . . . . . . . 7 |
Porucha čidla . . . . . . . . . . . . . . . . . |
. . . . . . |
. . . . . . . . . . . . . . . . . 7 |
|
Změna technických parametrů systému . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 |
|||
Systém okapy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 |
|||
Systém plocha . . . . . . . . . . . . . . . . . |
. . . . . . |
. . . . . |
. . . . . . . . . . . . 9 |
2: Instalační návod |
|
|
|
Popis systému . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 |
|||
Montáž . . . . . . . . . . . . . . . . . . . . . . . . . |
. . . . . . . . . . . . . . . . . . . . . . 11 |
||
Připojení systému - schéma zapojení . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 |
|||
Instalační postup systému .. .. .. .. .. .. .. .. .. .. .. .. .. |
.. .. .. .. .. .. |
.. .. .. .. .. |
.. .. .. .. .. .. .. .. .. .. .. 15 |
Nastavení po zapnutí . . . . . . . . . . . . |
. . . . . . |
. . . . . |
. . . . . . . . . . . 15 |
Instalace systému okapy .. .. .. .. .. .. .. .. .. .. |
.. .. .. .. .. .. |
.. .. .. .. .. |
.. .. .. .. .. .. .. .. .. .. .. 16 |
Instalace systému plocha . . . . . . . . . . |
. . . . . . |
. . . . . |
. . . . . . . . . . . 17 |
Instalace systému okapy a plocha . . . . . . . . . . . . . . . . . . . . . . . . . . 18 |
|||
Instalace 2x systém okapy nebo plocha . |
. . . . . . |
. . . . . |
. . . . . . . . . . . 20 |

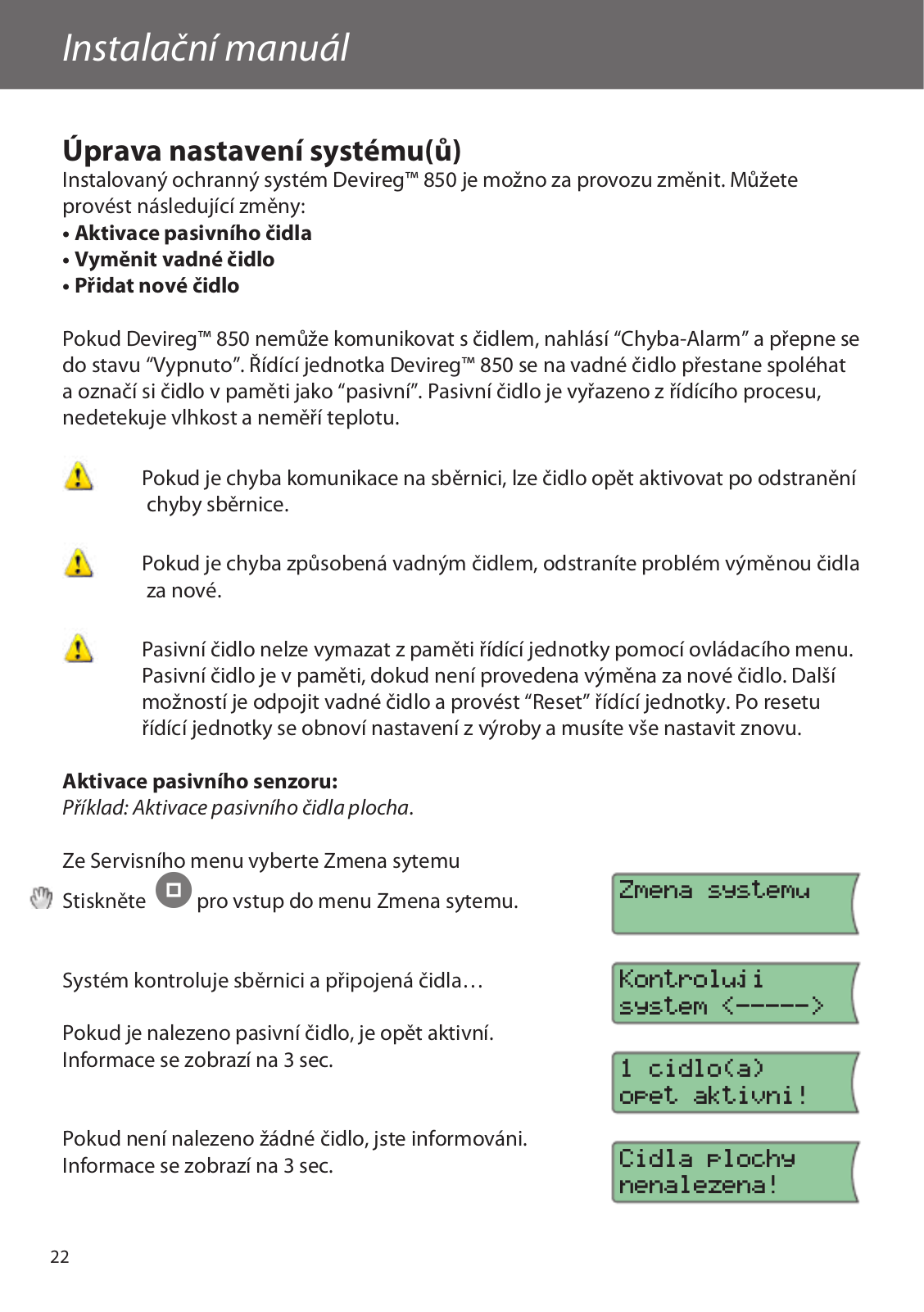

Úprava nastavení systému(ů) . . . . . . . . . . . |
. . . . . . |
. . . . . |
. . . . . . . . . . . 22 |
3: Technická specifikace |
|
|
|
Technické parametry . . . . . . . . . . . . . . . . |
. . . . . . |
. . . . . |
. . . . . . . . . . . 25 |
Nastavení z výroby (Systém okapy) . . . . . . . . |
. . . . . . |
. . . . . |
. . . . . . . . . . . 26 |
Nastavení z výroby (Systém plocha) . . . . . . . |
. . . . . . |
. . . . . |
. . . . . . . . . . . 26 |
4: Příloha: |
|
|
|
A: Strom ovládacího menu . . . . . . . . . . . . . |
. . . . . . |
. . . . . |
. . . . . . . . . . . 27 |
B: Jak systém pracuje v praxi . . . . . . . . . . . . |
. . . . . . |
. . . . . |
. . . . . . . . . . . 32 |
Systém okapy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 |
|||
Systém plocha . . . . . . . . . . . . . . . . . |
. . . . . . |
. . . . . |
. . . . . . . . . . . 33 |
Ochranné systémy / spotřeba energie - náklady . . . . . . . . . . . . . . . . . 34 |
|||
C: Napájecí zdroj a vodiče sběrnice . . . . . . . . |
. . . . . . |
. . . . . |
. . . . . . . . . . . 35 |
Systém okapy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 |
|||
Systém plocha . . . . . . . . . . . . . . . . . |
. . . . . . |
. . . . . |
. . . . . . . . . . . 35 |
2
Manuál
Popis systému
Řídící jednotka Devireg™ 850 chrání okapy a venkovní plochy před ledem a sněhem.. Systém Devireg™ 850 může řídit nezávisle 1 nebo 2 okruhy v následujících kombinacích:
•Pouzesystémokapy
Chrání okapy a svody před ledem a sněhem Zabraňuje tvorbě rampouchů a následným škodám, způsobených zatečením vody do stavby..
Chrání i vlastní okapy a svody před poškozením tíhou ledu (Okapy systém A)
•Pouzesystémplocha
Udržuje cesty, chodníky, vjezdy do garáží, rampy a mosty bez ledu a sněhu..
Suché a čisté plochy zabraňují úrazům způsobených pádem na zem..
(Plocha systém A)
•Systémokapyaplocha(2okruhy)
(kombinace systému okapy a plocha) Skládá se:
Okapy systém A a plocha systém B
A
A
A
A
B
B
A B
•2xSystémokapy(2okruhy)
Skládá se: 2x Systém okapy (A a B)..
•2xSystémplocha(2okruhy)
Skládá se:
2x Systém plocha (A a B)
B
A
3
Manuál
Pokud systém Devireg™ 850 řídí 2 nezávislé okruhy, je možno nastavit prioritu okruhu, který sepne přednostně.. Priorita tak umožňuje spínat nezávisle dva okruhy, které mají společné napájení..
Řídící jednotka Devireg™ 850 pracuje plně automaticky a spolupracuje s digitálními čidly umístěnými v okapu, nebo na ploše.. Každý ze senzorů měří teplotu a vlhkost.. Naměřené hodnoty jsou posílány do řídící jednotky, která pak rozhodne, kdy sepne topné kabely.. Měřením teploty a vlhkosti systém šetří až 75% energie ve srovnání se systémy, které spínají pouze na základě teploty vzduchu.. Digitální čidla řídí vlastní měření teploty a vlhkosti s vysokou přesností a zajišťují tak bezpečný a spolehlivý provoz ve srovnání s analogovými systémy.. To vše je zajištěno při vlastní nízké spotřebě čidel..
Systém se skláda z:
•Řídícíjednotka (pouze jedna)
Řídící jednotka vyhodnocuje naměřené hodnoty a podle konfigurace systému pak spíná jednotlivá relé..
•Napájecízdroj (jeden nebo dva)
Napájecí transformátor napájí řídící jednotku a také vlastní čidla..
Počet napájecích zdrojů závisí na počtu připojených čidel..
•Čidloplocha (jedno a více)
Minimálně jedno čidlo musí být na chráněné ploše.. Pro správnou funkci systému firma DEVI doporučuje nainstalovat dvě čidla..
Více informací naleznete v návodu pro instalaci čidel..
•Čidlookapy (jedno a více)
Minimálně jedno čidlo musí být v chráněném okapu.. Pro správnou funkci systému firma DEVI doporučuje nainstalovat dvě čidla..
Více informací naleznete v návodu pro instalaci čidel..
Podrobnější informace o funkčnosti systému Devireg™ 850 naleznete v Příloze B: “Jak systém pracuje v praxi”..
4
Manuál
Řídícíjednotka
Řídící jednotka Devireg™ 850 se ovládá 3 tlačítky a informační displej umožňuje komunikovat ve více jazycích...
Ovládací tlačítka
Funkce tlačítek jsou:
Info |
Informační tlačítko je funkční pokud svítí / informace - nápověda |
Dále |
Tlačítko posuvu..Vstup do menu / další menu / další řádek, písmeno |
Enter |
Potvrzení / výběr |
Stiskem a podržením tlačítek současně lze vyvolat následující akce:
Návrat:
Návrat v menu:
Reset:
Vrátí zpět tovární nastavení a vymaže původní nastavení. (Při špatně vybraném jazyku, volbě systému apod..)
Držte 2 sec..
Držte 8 sec..
+
Displej
Zobrazované ikony na displeji znamenají:
Pohyblivá ikona informuje, pokud je relé sepnuto..
Blikajícíikona informuje o požadavku na sepnutí, ale systém je pozastaven.. (Systém je nastaven na nízkou prioritu a sepne, až systém s vyšší prioritou vypne)..
Ikona - kapka informuje o zaznamenané vlhkosti a současně o teplotě, která je nad nastavenou hodnotou roztápění..
Ikona - sněhová vločka informuje o zaznamenané vlhkosti a současně o teplotě, která je pod nastavenou hodnotou roztápění..
Řídící jednotka Devireg™ 850 má 2 nezávislé okruhy, které mohou řídit 2 různé systémy.. Okruhy jsou označeny Systém A a Systém B.. Displej Devireg™ 850 umožňuje uživateli zobrazit informace o stavu 2 okruhů současně, nebo střídavě:
5
Manuál
SystémAaBsoučasně(základnínastavení):
Na 2 řádkovém displeji se zobrazují informace: Systém A - horní řádek.. displeje
Systém B - dolní řádek.. displeje
Takto získáte okamžitý přehled o funkčnosti systému pomocí ikon..
A:Okapy B:Plocha
SystémAaBstřídavě:
Na 2 řádkovém displeji se zobrazují další informace o systému A
a po 5 sec.. se zobrazí informace o systému B.. Displej se pravidelně přepíná v cyklu 5 sec..
Takto získáte více informací o systému A a B..
Stromovládacíhomenu
A:Okapy >>Pripraven
B:Plocha >>Rele sepnuto
V ovládacím menu se pohybujete stiskem |
a |
|
|
|
|
Řídící jednotka má 2 nezávislé okruhy.. |
|
|
|
|
|
|
|
|
|
|
|
Ovládací hlavní menu je stejné pro |
|
|
|
||
|
|
5s |
|
|
|
každý okruh.. Pro nastavení a úpravy |
|
|
|
|
|
|
|
|
|
|
|
|
|
5s |
|
||
vyberte správný systém.. |
|
||||
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
Příklad: Vstup do hlavního menu pro |
|
|
|
|
|
|
|
|
|
System |
|
Systém A a Systém B.. |
|
|
|
|
A |
|
|
|
|
||
|
|
|
|
|
|
Upozornění! Popis položek v menu na |
|
|
|
|
|
|
|
|
|
|
|
displeji řídící jednotky |
|
|
|
|
System |
se zobrazuje bez diakritiky! |
|
|
|
|
B |
|
|
|
|
||
|
|
|
|
|
|
Úplný seznam menu řídící jednotky De- |
Zobrazí se, pokud je Systém B instalován ! |
||||
|
|
|
|
|
|
vireg 850 najdete v příloze A: “Strom |
|
|
|
|
|
|
|
|
|
|
|
ovládacího menu”.. |
|
|
|
|
|
Obrázek vpravo ukazuje hlavní menu, menu System A |
|
|
|
|
|
a System B.. |
|
|
|
|
|
Upozornění! Obrázek ukazuje pouze část ze stromu ovládacího menu System A a |
|||||
System B Úplný strom ovládacího menu najdete: |
|
|
|
|
|
Příloha A: “Strom ovládacího menu”.. |
|
|
|
|
|
6
Manuál
Možnéalarmyvprovozu
Znečištěné čidlo
Popis: |
Pokud je povoleno hlásit znečištěné čidlo, bzučák v řídící jednotce nahlásí |
|
znečištěné čídlo = vlhkost na čidle je nepřetržitě 14 dní.. |
|
Pokud využíváme na řídící jednotce Devireg™ 850 2 okruhy, z |
|
nichž jeden má vyšší prioritu, doba druhého okruhu bude delší jak 14 dní.. |
|
Měření času nepřetržité vlhkosti na čídle běží, pokud je okruh aktivní = má |
|
vysokou prioritu.. (okruh s nižší prioritou nesepne) |
|
|
Řešení: |
- Zkontrolujte čidla v okapu, zda neleží trvale ve vodě a je zajištěn odvod |
|
vody z okapu do svodu.. |
|
- Zkontrolujte a očistěte čidla.. |
|
|
|
|
Chybějícíčidlo
Popis: |
Pokud je přerušena sběrnice čidla s řídící jednotkou Devireg™ 850 sepne |
|
alarm.. |
|
Řídící jednotka Devireg™ 850 se automaticky přepne do režimu “Rucne |
|
vypnuto”.. |
|
|
Řešení: |
- Zjistěte a odstraňte závadu na sběrnici, nebo čidle.. Vstupte do “Servis- |
|
niho menu” a vyberte “Zmena systemu”.. |
|
- Kontaktujte servisní středisko pro výměnu čidla.. |
|
|
Přidání nového čidla
Popis: |
Pokud je přidáno nové čidlo, řídící jednotka Devireg™ 850 sepne alarm.. |
|
Řídící jednotka Devireg™ 850 se automaticky přepne do režimu “Rucne |
|
vypnuto”.. |
|
|
Řešení: |
Vstupte do “Servisniho menu” a vyberte “Zmena systemu”.. |
|
|
Porucha čidla
Popis: |
Pokud je přerušena sběrnice čidla s řídící jednotkou Devireg™ 850, nebo |
|
závada na čidle, sepne alarm.. Řídící jednotka Devireg™ 850 se automaticky |
|
přepne do režimu “Rucne vypnuto”.. |
|
Pozor! Neplatí pro nepředpokládané chyby čidla.. |
|
|
Řešení: |
- Zjistěte a odstraňte závadu na sběrnici, nebo čidle.. Vstupte do “Servis- |
|
niho menu” a vyberte “Zmena systemu”.. |
|
- Kontaktujte servisní středisko pro výměnu čidla.. |
|
|
7
Manuál
Změna technických parametrů systému
Při instalaci ochranného systému můžete změnit a upravit nastavení z výroby..
Více informací o vlivu jednotlivých parametrů na spolehlivost a úspornost ochranného systému naleznete v příloze B: “Jak systém pracuje v praxi”..
ZměnynastaveníparametrůDevireg™850zvýrobyprovádějte,pokud jstesivědomivlivunafunkčnostsystému.
Reference: Příloha A: Servisní menu
Systémokapy
Teplotaroztápění(ZapniT=roztápěcíteplotavokapu)
Změnou teploty určíte sepnutí ochranného systému (o sepnutí dále rozhoduje také nastavená vlhkost)..
Nastavení z výroby je 1.5°C.
Systém sepne relé, pokud teplota klesne pod 1..5°C a je naměřena vlhkost na čidle..
Vlhkost
Nastavením vlhkosti určíte citlivost čidla na vlhkost..
Nastavení z výroby je 50 (lze nastavit od 5 do 95).
Nižší číslo = vyšší citlivost na vlhkost, systém sepne dříve..
Doběh
Systém drží sepnuté relé po nastavenou dobu doběhu, i když čidlo je již suché, pro spolehlivé odtání sněhu a ledu. Nastavením “0” doběh vypnete.
Nastavení z výroby je 1 hod. (lze nastavit od 0 do 9 hodin).
Priorita
Pokud systém Devireg™ 850 řídí 2 nezávislé okruhy, je možno nastavit prioritu okruhu, který sepne přednostně.. Priorita tak umožňuje spínat nezávisle dva okruhy, které mají společné napájení .. Pokud oba nezávislé okruhy mají nastavenou stejnou prioritu, sepnou současně.. Při rozdílné prioritě sepne okruh s prioritou 1.. Okruh s prioritou 2 sepne, až okruh s prioritou 1 vypne..
Nastavení z výroby je 1 (nejvýšší priorita) pro oba okruhy.
Znečištěné čidlo
Můžete povolit nebo zakázat alarm znečištěného čidla..
Nastavení z výroby je “Varování zap”.
Pojmenovánísystémuačidla
Můžete pojmenovat instalované čidla a dále pojmenovat systém A a B.. Viz.. Příloha A: Servisní menu..
8
Manuál
Systémplocha
Roztápěcíteplota(ZapniT=roztápěcíteplotaplochy)
Změnou teploty určíte sepnutí ochranného systému (o sepnutí dále rozhoduje také nastavená vlhkost)..
Nastavení z výroby je 4°C.
Systém sepne relé, pokud teplota klesne pod 4°C a je naměřena vlhkost na čidle..
Udržovacíteplota(MinZemT=udržovacíteplotaplochy)
Vyšší udržovací teplota urychluje roztání ledu, sněhu a náběh systému na teplotu (Zapni T = roztápěcí teplota plochy)..
Vyšší udržovací teplota znamená také vyšší provozní náklady..
Vždy je nutno porovnat a uvážit rychlost náběhu versus provozní náklady.. Nastavení z výroby je -3°C.
Vlhkost
Nastavením vlhkosti určíte citlivost čidla na vlhkost..
Nastavení z výroby je 50 (lze nastavit od 5 do 95).
Nižší číslo = vyšší citlivost na vlhkost, systém sepne dříve..
Doběh
Systém drží sepnuté relé po nastavenou dobu doběhu, i když čidlo je již suché, pro spolehlivé odtání sněhu a ledu.. Nastavením “0” doběh vypnete..
Nastavení z výroby je 1 hod. (lze nastavit od 0 do 9 hodin).
Priorita
Pokud systém Devireg™ 850 řídí 2 nezávislé okruhy, je možno nastavit prioritu okruhu, který sepne přednostně.. Priorita tak umožňuje spínat nezávisle dva okruhy, které mají společné napájení.. Pokud oba nezávislé okruhy mají nastavenou stejnou prioritu, sepnou současně.. Při rozdílné prioritě sepne okruh s prioritou 1.. Okruh s prioritou 2 sepne, až okruh s prioritou 1 vypne..
Nastavení z výroby je 1 (nejvýšší priorita) pro oba okruhy.
Znečištěné čidlo
Můžete povolit nebo zakázat “Varovani zap”..
Nastavení z výroby je “Varování zap”.
Pojmenovánísystémuačidla
Můžete pojmenovat instalované čidla a dále pojmenovat systém A a B..
Viz: Příloha A: Servisní menu..
9
Manuál
Instalační návod
Možnosti nastavení systému
Řídící jednotka Devireg 850 může pracovat až se 4 čidly a spínat dva nezávislé okruhy.. Možnosti nastavení:
•1xSystém-okapy
(1 okruh, 1-4 čidla okapy)
•1xSystém-plocha
(1 okruh, 1-4 čidla plocha)
•2xSystémy-okapyaplocha
(2 okruhy, 2-4 čidla celkem, minimálně 1 čidlo na 1systém-okruh)
•2xSystémy-okapy
(2 okruhy, 2-4 čidla celkem, minimálně 1 čidlo na 1_systém-okruh)
•2xSystémy-plocha
(2 okruhy, 2-4 čidla celkem, minimálně 1 čidlo na 1_systém-okruh)
Pokud systém Devireg™ 850 řídí 2 nezávislé okruhy, je možno nastavit prioritu okruhu, který sepne přednostně.. Priorita tak umožňuje spínat nezávisle dva okruhy, které mají společné napájení..
Typický ochranný systém se skládá:
•Devireg™850
Řídící jednotka 1 Devireg™ 850 ( pouze 1 je připojena na Devibus™)
•Napájecízdroj
Počet napájecích ..zdrojů závisí na počtu připojených čidel..
V příloze C naleznete přehledovou tabulku o připojení počtu čidel k nap.. zdroji
•Čidlookapy/plocha
V příloze C naleznete přehledovou tabulku o připojení počtu čidel ke zdroji napájení.. Více informací naleznete v návodu pro instalaci čidel..
10
Manuál
Montáž
Řídící jednotka Devireg™ 850 a napájecí zdroj se montují na DIN lištu.. Pracovní podmínky montáže:
Pracovní teplota řídící jednotky Devireg™ 850 je v teplotním rozsahu od -10°C do 40°C.
Třída krytí řídící jednotky Devireg™ 850 je IP 20.
Montáž smí provádět elektrikář s platnou zkouškou a musí být provedena v souladu s platnými národními normami.
Připojenísystému-schémazapojení
Montáž smí provádět kvalifikovaný elektrikář s platnou zkouškou .
Před připojením řídící jednotky Devireg™ 850 a čidel dodržujte následující pokyny:
Při instalaci 2 elek. okruhů spojíme prodlužovací vodiče sběrnice až v rozvaděči!
Během instalace se nejdříve připojí první okruh se všemí čidly a potom druhý okruh.
Dodržujte počet instalovaných čidel na 1 napájecí transformátor..
Doporučený postup k instalaci Devireg™ 850.. Připojení proveďte dle obrázku A - schéma zapojení Devireg™ 850 a dle obrázku B až G schémata pro připojení topných kabelů k řídící jednotce Devireg™ 850..
1.. Připojte topné kabely k Devireg™ 850
•POZOR! Relé System A je první okruh okapy, nebo plocha.
•Relé může ovládat stykač topných kabelů dle schémat pro připojení.
2.. Připojte Devireg™ 850 k napájecímu zdroji..
•Zatím nepřipojujte napájecí zdroj k napětí 230 V!
3.. Připojte sběrnici Devibus™ s čidly..
• Pozor! Při nastavení = 2x systém okapy nebo plocha, připojte pouze první okruh jako System A.. Druhý okruh - System B připojíte později dle instalačních pokynů: “2x systém okapy nebo plocha”..
4.. Připojte napájecí zdroj k napětí 230 V..
11
