MANUAL DE INSTALARE ŞI UTILIZARE
Senzorul Devireg™ 850
RO
1
2
Cuprins
1. Senzori şi zone de control. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Tipuri de senzori şi funcţii . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Zone de control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Senzori desemnaţi zonelor de control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2. Amplasarea şi instalarea senzorilor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.1 Amplasarea senzorilor de sol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.1.1 Amplasarea primului senzor de sol într-o zonă . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.1.2 Amplasarea următorilor senzori de sol într-o zonâ . . . . . . . . . . . . . . . . . . . . . . . 6
2.1.3 Exemplu de senzori de sol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
2.1.4 Extensia cablului senzorilor de sol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
2.2 Instalarea senzorilor de sol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
2.3 Amplasarea senzorilor de acoperiş . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2.3.1 Amplasarea primului senzor de acoperiş într-o zonă. . . . . . . . . . . . . . . . . . . . . 10
2.3.2 Amplasarea următorilor senzori de acoperiş într-o zon¬ă . . . . . . . . . . . . . . . . . 10
2.3.3 Plăcuţe de ghidare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2.3.4 Exemplu de senzori de acoperiş . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
2.3.5 Extensia cablului senzorilor de acoperiş . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
2.4 Instalarea senzorilor de acoperiş . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
3 Specificaţii tehnice. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4 Anexa A-PSU & cablul de alimentare. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
3
1 Senzori şi zone de control
S
N
E
W
3
4
2
1
Această secţiune va ghidează într-o scurtă introducere a termenilor folosiţi în manual
tip de suprafaţă
tip de senzor
dispozitiv de reglare
zone de control
în final veţi putea desemna un număr de senzori zonelor de control selectate
1.1 Tipuri de senzori şi funcţii
Identificaţi tipurile de suprafaţă pregătită pentru sistemul DEVI de topire a gheţii şi zăpezii,
privind la fig.de mai jos:
1. Pasarele şi zonele de parcare
2. Trepte şi scări
3. Acoperişuri şi marginile acoperişurilor
4. Jgheaburi şi burlane
Pentru sectoarele de sol ca 1 şi
2 aveţi unul sau mai mulţi
senzori de sol.
Pentru
sectoarele de
acoperiş ca 3
şi 4 aveţi unul
sau mai mulţi
senzori de acoperiş.
Senzorii de sol si de acoperiş măsoară două lucruri pe suprafaţa senzorului.
- temperatura
- umezeala din gheaţă, zăpadă, brumă sau ploaie
Aceste măsurători sunt setate la Devireg 850, şi decid cum ar trebui să
controleze sistemul de topire a gheţii şi zăpezii zonele încălzite.
Detalii despre setarea dispozitivului de reglare pot fi găsite în manualul de
instalare Devireg 850.
4
1 Senzori şi zone de control
1.2 Zone de control
Un Devireg 850 şi până la 4 senzori pot controla o suprafaţă ca pe o zona singulară, dar pot de
asemenea controla mai multe suprafeţe ca fiind două zone de control separate.
2 zone de control constau în minim 2 elemente de încălzire + 2-4 senzori şi pot fi:
zone combinate = când aveţi atât un acoperiş cât şi o suprafaţă de sol
zone duale = ex. Dacă treptele ar trebui să aibă performanţe mai bune decât o pasarelă
Dacă sursa de curent este limitată, atât zonele combinate cât şi cele duale va oferă posibilitatea
de a alege în funcţie de priorităţi în ce zonă să se acţioneze mai întâi.
Un Devireg 850 şi până la 4 senzori vă dau posibilitatea următoarelor opţiuni de control:
Tip de zonă
Zonă unică de sol 1-4 într-o singură zonă
Zonă unică de
acoperiş
Zone combinate 1-3 într-o singură zonă
de sol
Zone de sol duale 2-4 despărţite în două
zone
Zone de acoperiş
duale
1-4 într-o singură zonă
1-3 într-o singură zonă de
acoperiş
2-4 despărţite în două zone
Maxim 4
senzori în
toate
5
1 Senzori şi zone de control
1.3 Senzori desemnaţi zonelor de control
Există câteva motive bune pentru a avea 2 sau mai mulţi senzori într-o zonă de control.
- Un grad mai mare de acurateţe a detectarii, ceea ce e relevant pentru suprafeţe mai mari,
mai complexe sau mai ocupate de acoperiş şi sol.
- Sistem de sol mai rapid cu aproximativ o oră, deoarece un senzor măsoară temperatura
terenului şi altul măsoară umezeala în timp ce un singur senzor trebuie să comute între
măsurători de temperatură şi de umezeală.
Acum hotărâţi cum ar trebui sã funcţioneze sistemul de topire a gheţii şi zăpezii şi desemnaţi
senzorii la zonele de control. Pentru orice întrebare consultaţi proiectantul de sistem
Trasaţi cercuri în
jurul tipului de zonă
şi 1-4 senzori
Zonă singulară de
sol
Zonă singulară de
acoperiş
Zone combinate x 1 2 3 1 2 3
Zonă duală de sol x 2 3 4
Zonă duală de
acoperiş
x 1 2 3 4
x 1 2 3 4
x 2 3 4
Maxim 4
senzori în
toate
6
2 Amplasarea şi instalarea senzorilor
În acest moment trebuie să fi identificat şi să fi atribuit senzorii la zonele de control specificate în
secţiunea 1.
Şi în acestă secţiune veţi fi ghidaţi printr-o instalare şi amplasare corectă a senzorilor.
Pentru amplasarea şi instalarea senzorilor de sol vezi secţiunea 2.1.
Pentru amplasarea şi instalarea senzorilor de acoperiş vezi secţiunea 2.2.
2.1 Amplasarea senzorilor de sol
Amplasarea senzorilor de sol în locuri potrivite este foarte importantă pentru performanţa
sistemului de topire a gheţii şi zăpezii. Locul potrivit trebuie să îndeplinească anumite caracteristici, dintre care cele mai importante sunt cele 2 de mai jos:
Senzorii trebuie aşezaţi la minim un metru în interiorul perimetrului zonei încălzite.
Senzorii nu trebuie acoperiţi şi trebuie evitată expunerea lor la zăpadă şi ploaie.
Aceasta include noroi şi în special frunze în streaşini.
2.1.1. Amplasarea primului senzor de sol într-o zonă
Găsiţi pe cineva care cunoaşte zona şi puneţi-l să descrie funcţionalitatea şi condiţiile meteorologice ale zonei.
Primul senzor de sol dintr-o zonă trebuie să fie acum amplasat acolo unde apare prima zăpadă.
Locul potrivit poate fi găsit urmând paşii de mai jos.
a) Acolo unde zona de încălzire este în umbră toată ziua. De exemplu, căutaţi alge.
b) Acolo unde, de exemplu, un scut de zăpadă face ca zăpada să se adune
c) Acolo unde este cel mai mare trafic de pantofi şi de roţi de maşină.
Dacă aveţi un sistem de zonă duală, primul senzor al celeilalte zone trebui să fie amplasat urmând aceiaşi paşi ca şi mai sus.
2.1.2 Amplasarea următorilor senzori de sol într-o zonă
Următorii senzori de sol dintr-o zonă trebuie amplasaţi acolo unde suprafaţa se usucă ultima.
Locul adecvat poate fi găsit urmând paşii următori.
d) acolo unde suprafaţa ¬încălzită este ¬în umbră
e) unde apa care s-a topit se acumulează ex. datorită gropilor din suprafaţă
f) astfel că întreaga zonă este acoperită, dar senzorii să fie la min. 1 metru unul de altul
Dacă există dubii în ceea ce priveşte locul adecvat, pregătiţi un al doilea loc pentru a-l folosi mai
târziu.
7
2 Amplasarea şi instalarea senzorilor
1 2 3
2.1.3 Exemplu de senzori de sol
În acest exemplu secţiunea unei trepte inferioare
(1), o platformă pietonală (2) o secţiune a unei
trepte superioare (3) este încălzită. În funcţie de
numărul de zone şi de acurateţea detectării, se
instalează 2-3 senzori de sol.
Senzorul nr.1 este cel mai important deoarece
este amplasat acolo unde este posibil ca zăpada
să apară prima dată datorită umbrei şi acumulării
zăpezii şi pentru că locul este intens circulat de
către pietoni.
Senzorul nr. 2 este de asemenea important
deoarece platforma face subiectul bălţilor de apă.
Aici locul umbrit se va usca ultimul. Dacă sursa de
curent este limitată, platforma poate avea prioritate
scăzută într-un sistem de zone dual.
Senzorul nr.3 este relevant dacă este necesară o detectare mai
amănunţită a siguranţei, adiţional la senzorul nr. 1. Poate fi pregătit
pentru o instalare ulterioară.
2.1.4 Extensia cablului senzorului de sol
Senzorul de sol este făcut din două părţi, o parte de senzor cu un
cablu al senzorului şi un tub al senzorului.
Un cablu de 15 m este furnizat alături de senzor. Aproximativ 0,5 m din acest cablu trebuie
înfăşurat în interiorul tubului la capătul inferior al acestuia, lăsând 14,5 metri pentru a fi conectaţi
la dispozitivul de control Devireg 850.
Dacă locul adecvat este localizat în afara razei de acţiune, poate fi necesară o extensie a cablului de alimentare. Această extensie a cablului senzorului trebuie să fie un cablu cu 4 fire cu un
diametru care să fie în concordanţă cu tabelul din anexa A – Extensia cablului senzorului.
Observaţi fiecare culoare nouă a celor 4 extensii ale cablului de alimentare
(alb, alb, roşu şi negru)
Senzorii zonelor duale: NU alăturaţi extensiile cablurilor de alimentare din zone separate.
8
2 Amplasarea şi instalarea senzorilor
illustration_a_b_c
2.2 Instalarea senzorilor de sol
Până în acest moment trebuie să fi ales locurile potrivite pentru senzorii de sol şi dacă este
necesar, trebuie să fi extins cablul de alimentare aşa cum este descris în secţiunea 2.1.
Senzorul de sol poate fi instalat acum în timpul construcţiei actuale şi conectat ulterior.
Următoarele se aplică pentru toate tipurile de instalaţii.
a) baza ce se afla sub tubul senzorului trebuie să fie tare, ex. o placă de beton sau
ceva asemănător, pentru a ne asigura că senzorul nu este împins în sol dacă de ex. un
camion trece peste el. Tubul este realizat pentru a fi montat deasupra unei plăci uti
lizând cele două piuliţe din tub.
b) amplasaţi tubul senzorului între cablurile de încălzire la o distanţă minimă de 1 cm.
min. 1 m
min. 1 cm
Cutia de asamblare
Cablul de alimentare
c) tubul senzorului trebuie astfel poziţionat încât să fie una cu terenul
înconjurător iar partea de senzor trebuie poziţionată astfel încât partea
metalică a senzorului să fie orizontală.
d) amplasează un tub copex pentru cablul de senzor între tubul sezorului
şi dispozitivul de control Devireg 850.
Tubul de instalare
9
2 Amplasarea şi instalarea senzorilor
Instalarea în asfalt:
Temperatura în jurul părţii de senzor şi tubul senzorului nu trebuie să depăşească 80°C.
un nit de lemn sau ceva asemănător trebuie să înlocuiască senzorul în timp ce asfaltul este
turnat şi răcit.
Conductorul trebuie să fie un tub de metal rezistent la temperaturi înalte.
NU E BINE! E BINE!
e) asiguraţi-vă ca tubul senzorului este închis
cu capacul furnizat înainte de turnarea
betonului sau înainte de aşezarea
cărămizilor. Asiguraţi-vă că golurile
de aer sunt umplute cu ciment.
f) înfăşuraţi aproximativ 0,5 m din
cablul senzorului în interiorul tubului.
Dacă trebuie extins cablul, vezi
secţiunea 2.1.4
g) amplasaţi partea de senzor în
interiorul tubului senzorului până
când este dispus orizontal cu marginea
tubului senzorului şi este aşezat pe garnitura
din interiorul tubului.
Ţeava de instalare cu cablul senzorului
h) partea de senzor poate fi verificată folosind cele două găuri din jurul marginii tubului
senzorului. Extensiile din exteriorul părţii de senzor corespund găurilor din tubul
senzorului.
10
2 Amplasarea şi instalarea senzorilor
2.3 Amplasarea senzorilor de acoperiş
Amplasarea senzorilor de acoperiş în locurile adecvate este foarte importantă pentru
performanţele sistemului de topire a gheţii şi zăpezii. Locul adecvat trebuie să îndeplinească
câteva cerinţe, din care cele 2 de mai jos sunt cele mai importante.
Senzorii trebuie aşezaţi la minim un metru în interiorul perimetrului zonei încălzite.
Senzorii nu trebuie acoperiţi şi trebuie evitată expunerea lor la zăpadă şi ploaie.
Aceasta include noroi şi în special frunze în streşini.
2.3.1 Amplasarea primului senzor într-o zonă
Găsiţi pe cineva care cunoaşte suprafaţa şi puneţi-l să descrie funcţionalitatea şi condiţiile meteorologice ale zonei.
Primul senzor de acoperiş nu trebuie amplasat acolo unde zăpada şi gheaţa cauzează majori-
tatea problemelor. Locul adecvat poate fi găsit urmând paşii următori.
a) acolo unde suprafaţa încălzită este în umbră sau orientată către nord/vest
b) în jgheabul principal aproape de principalul burlan
Dacă aveţi un sistem de zone duale, primul senzor pentru cealaltă zonă trebuie amplasat urmând
aceeaşi paşi de mai sus.
2.3.2 Amplasarea următorilor senzori de acoperiş într-o zonă
Următorii senzori de acoperiş dintr-o zonă trebuie amplasaţi acolo unde suprafaţa se usucă
ultima dată. Locul adecvat poate fi găsit urmând paşii următori.
c) Acolo unde zăpada alunecă de ex. datorită îmbinărilor acoperişului sau scurgerilor în dolie.
d) În alte jgheaburi, aproape de burlan.
e) Astfel încât întreaga zonă este acoperită, dar la cel puţin 1 metru de alţi senzori
Dacă există dubii în ceea ce priveşte locul adecvat, pregătiţi un al doilea loc pentru a-l folosi mai
târziu.

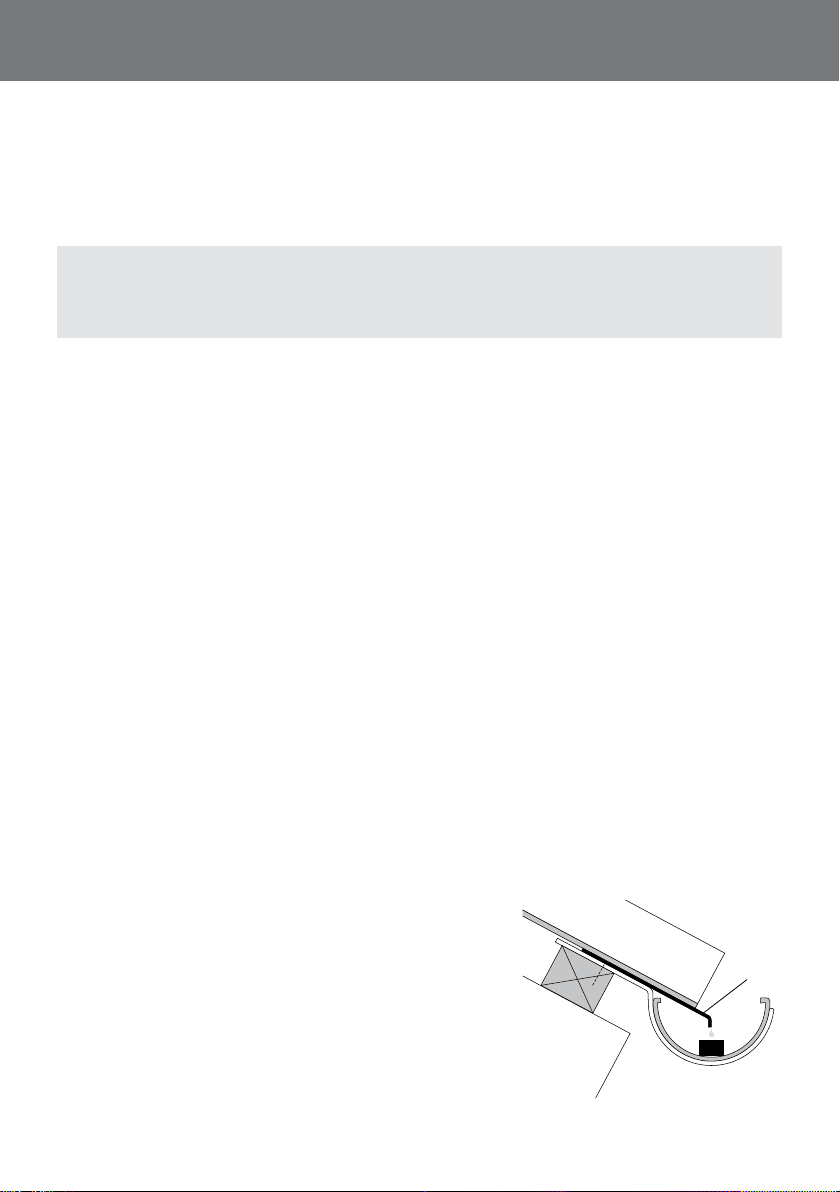

2.3.3 Plăcuţe de ghidare
Dacă suprafaţa acoperişului este orientată către sud şi înclinarea este abruptă poate fi expusă unor radiaţii intense.
În acest caz ar putea fi necesară instalarea plăcuţelor de
ghidare deasupra senzorului, astfel încât apa ce se topeşte şi
se scurge de pe acoperiş să atingă senzorul de acoperiş.
Dacă există dubii în ceea ce priveşte locul adecvat, pregătiţi
un al doilea loc pentru a-l folosi mai târziu.
Placuţă de ghidare
11
2 Amplasarea şi instalarea senzorilor
1 2 3
2.3.4 Exemple de senzori de acoperiş.
În acest exemplu un acoperiş cu diferite ferestre de fronton este încălzit. Depinzând de numărul
de zone şi securitatea necesară este relevant să instalaţi 2-3 senzori de acoperiş.
Senzorul nr.1 este amplasat într-un spaţiu
umbrit al părţii frontale. Este cel mai important
deoarece toată apa se va scurge pe acolo până
ce streaşina va fi uscată. Cum şi zăpada este
posibil să se scurgă pe aici, acesta va fi ultimul
loc care se va usca.
Senzorul nr.2 este de asemenea important
deoarece acoperişul umbrit al ferestrei de
fronton este mai plat, ceea ce ar putea cauza
alunecări ale zăpezii pe acoperişul uscat.
Ferestrele de fronton pot fi zonele cu prioritate
mica ale sistemului de zone duale.
Senzorul nr.3 este relevant dacă este necesară o detectare mai amănunţită a siguranţei. Pot fi
ambele amplasate lângă burlan sau lângă scurgeri. Acesta poate fi un senzor adiţional atât pentru nr. 1 cât şi pentru nr.2 şi poate fi pregătit pentru o instalare ulterioară.
2.3.5 Extensia cablului senzorului de acoperiş
Senzorul de acoperiş este o parte de senzor cu un cablu senzor
integrat.
Un cablu de 15 metri este furnizat cu senzorul de acoperiş pentru a fi conectat la dispozitivul de
control Devireg 850.
Dacă locul adecvat este localizat in afara razei de acţiune, poate fi necesară o extensie a cablului de alimentare. Această extensie a cablului senzorului trebuie să fie un cablu cu 4 fire cu un
diametru care să fie în concordanţă cu tabelul din anexa A – Extensia cablului senzorului.
Observaţi fiecare culoare nouă a celor 4 extensii ale cablului de alimentare
(alb, alb, roşu şi negru)
Senzorii zonelor duale: NU alăturaţi extensiile cablurilor de alimentare din zone separate.
12
2 Amplasarea şi instalarea senzorilor
2.4 Instalarea senzorilor de acoperiş
Până în acest moment trebuie să fi ales locurile potrivite pentru senzorii de acoperiş şi dacă este
necesar, trebuie să fi extins cablul de alimentare aşa cum este descris în secţiunea 2.3.
Senzorul de acoperiş poate fi instalat acum în timpul construcţiei actuale şi conectat ulterior.
Următoarele se aplică pentru toate tipurile de instalaţii.
a) Senzorul trebuie să fie amplasat între sau lângă cablurile
de încălzire, la o distanţă de cel puţin 1 cm între senzor şi
cablul de încălzire.
b) Senzorul trebuie să fie amplasat astfel încăt suprafaţa
metalică superioară să fie orizontală. Dacă senzorul este
amplasat pe un acoperiş înclinat, senzorul trebuie să fie
nivelat până când suprafaţa este orizontală.
c) Fixaţi senzorul folosind ataşamentele de pe senzor sau lipiţi-l de suprafaţă.
min. 1 cm
13
4 Specificaţii tehnice
Date tehnice
Numărul tipului:
- Sol
- Acoperiş
Voltaj: 24VDC +10%/-20% (18-26VDC)
Consumul de curent:
• Sol
• Acoperiş
Clasa IP:
Temperatura ambientului:
• Sol
• Acoperiş
Tipul de sensor:
Conductorul senzorului:
Indicaţie:
Măsurători
• Senzor de sol
• Tub de sensor (sol)
• Senzor de acoperiş
Senzorul D850 G1
Senzorul D850 R1
Max. 13W
Max. 8W
IP 67
-30˚C până la +70˚C
-50˚C până la +70˚C
Senzorul de umezeală conectat Devibus
15 m a câte 4x1 mm2( poate fi extins in conformitate cu
tabelul din anexa A)
2x 16-afişaj iluminatal caracterelor.
Adâncime = 87 mm; înălţime = 74 mm
Adâncime = 93 mm; înălţime = 98 mm
Adâncime = 15 mm; înălţime = 23,5 mm; lăţime 16 mm
14
3 Anexa A – Extensia cablului senzorului
Sistemul de sol
Numărul senzorilor: 1 sau 2 3 4
Tip de cablu
2
1 mm
2
1,5 mm
2
2,5 mm
2
4 mm
Lungimea max (m)
300
450
750
1200
Lungimea max (m)
150
225
380
600
Lungimea max (m)
Sistemul pentru acoperiş
Număr de senzori: 1 2 3 4
Tip de cablu
2
1 mm
2
1,5 mm
2
2,5 mm
2
4 mm
Lungimea
max (m)
400
600
1000
1600
Lungimea
max (m)
100
150
250
400
Lungimea
max (m)
130
200
330
525
Lungimea
80
120
200
310
max (m)
75
110
190
300
15
zona A
senzor I
senzor II
senzor III
zona B
Observaţi ecare culoare nouă
a cablului de alimentare cu 4 re
(alb, alb, roşu şi negru).
Extensia cablului de sensor
conform tabelului de mai
jos este condusă la Devireg™ 850.
Senzori pentru zone duale:
nu uniţi cabluri de senzori
din zone diferite
1
2
3
4
5
6
7
8
II
III
“Roşu”
“Alb ”
“Alb ”
“Negru”
Roşu
Alb
Alb
Negru
Roşu
Alb
Alb
Negru
16
Condiţii şi certificate de garanţie DEVI™
Ai achiziţionat un sistem de încălzire DEVI care î-ţi va satisface nevoia de confort i
economie de energie din casa ta.
DEVI oferă soluţii complete de încălzire cu cabluri deviex™ sau covorae încalzitoare
devimat™, termostate Devireg™ i bandă de xare devifast™. Avem soluţii pentru toate
problemele datorită experienţei DEVI privind sistemele de încălzire. Produsele noastre
sunt fabricate in Danemarca i comercializate în toată Uniunea Eurpeană. Produsele se
supun tuturor normelor si standardelor stabilite prin directiva EU 85/374/CEE aplicate în
toate ţările cu urmatoarele condiţii:
DEVI oferă 10 ani garanţie la toate cablurile încălzitoare deviflex™ i la covoraele
încălzitoare devimat™, 2 ani la celelalte produse dacă acestea nu sunt defectate în
alte condiţii decât din punct de vedere tehnic. Garanţia este valabilă doar dacă
CERTIFICATELE DE GARANŢIE sunt completate corect în concordanţă cu instrucţiunile
de instalare, iar orice defect va declarat către DEVI sau către orice dealer autorizat DEVI.
CERTIFICATELE DE GARANŢIE vor completate în engleză sau în limba ocială locală.
DEVI va prelua orice reparare necesară sau înlocuirea unitaţii defectate cu o unitate nouă.
Repararea nu va conţine nici un cost pentru beneciar. În cazul defectării termostatului
Devireg™, DEVI preia datoria de a repara unitatea
Garanţia DEVI nu va acoperită în cazul în care instalarea a fost făcută de un electrician
neautorizat, iar defecţiunile apărute vor remediate de furnizor sau costul va suportat de
aceasta parte.
Garanţia DEVI nu va acordată pentru echipamentele care nu au fost plătite în totalitate.
DEVI va furniza rapid, în orice moment, toate datele si echipamentele necesare clienţilor.
17
DEVI™ Certificate de garanţie
Certificate de garanţie
Garanţia DEVI™ se acordă catre:
Nume:
Adresă:
Cod Poştal:
Telefon:
Vă rugăm verificaţi!
Pentru a obţine garanţia DEVI™, următoarele date trebuie sa fie corect
scrise.
Vezi condiţiile de la pagina anterioară.
Instalat de:
Tipul termostatului:
Ştampila vânzătorului:
DEVI A/S
DK • 7100 Vejle
Phone +45 76 42 47 00
Fax +45 76 42 47 03
Data de instalare:
Codul de producţie:
18
19
˚C
Article: 08095365
Version: 01.02
Loading...
