Instalacija i korisnički priručnik
Devireg™ 850 osjetnik
HR
1
2
Sadržaj
1 Osjetnici i sistemi upravljanja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
1.1 Tipovi osjetnika i funkcije . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
1.2 Sistemi upravljanja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
1.3 Dodavnje osjetnika sistemima upravljanjanja . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2 Pozicioniranje i instalacija osjetnika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.1 Pozicioniranje podnih osjetnika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.1.1 Pozicioniranje prvog podnog osjetnika u sistem . . . . . . . . . . . . . . . . . . . . . . . . 6
2.1.2 Pozicioniranje slijedećeg podnog osjetnika u sistem . . . . . . . . . . . . . . . . . . . . . 6
2.1.3 Primjer sa podnim osjetnicima. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
2.1.4 Produžavanje kabla podnog osjetnika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
2.2 Instalacija podnog osjetnika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
2.3 Pozicioniranje krovnog osjetnika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2.3.1 Pozicioniranje prvog krovnog osjetnika u sistem . . . . . . . . . . . . . . . . . . . . . . . 10
2.3.2 Pozicioniranje slijedećeg krovnog osjetnika u sistem . . . . . . . . . . . . . . . . . . . . 10
2.3.3 Ploča vodilja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2.3.4 Primjer sa krovnim osjetnikom. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
2.3.5 Produžavanje kabla krovnog osjetnika. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
2.4 Instalacija krovnog osjetnika. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
3 Tehničke specifikacije. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4 Dodatak A – Napajajuča jedinica - PSU i napajajuči kabel. . . . . . . . . . . . . . . . . . . 14
3
1 Osjetnici i sistemi upravljanja
S
N
E
W
3
4
2
1
Ovaj dio uputstava u kratko vam predstavlja pojmove korištene u uputstvima
- Tip područja
- Tip osjetnika
- Termostat
- Sistemi upravljanja
Konačno biti ćete sposobni dodati broj osjetnika prema odabranim sistemima upravljanja.
1.1 Tipovi osjetnika i funkcije
Pogledajte dolje navedene primjere i indetificirajte vrstu (e) sistema pripremljenu za DEVI sistem
topljenje snijega i leda.
1. Pješačke i parkirne površine
2. Gazišta i stepenice
3. Krovovi i krovni rubovi
4. Oluci i odvodne cijevi
Za podne površine kao 1 i 2
imate jedan ili više podnih
osjetnika.
Za krovna
područja kao 3
i 4 imate jedan
ili više krovnih
osjetnika.
Oba osjetnika, krovni i podni, mjere dvije vrijednosti na površini senzora
- temperaturu
- vlagu od snijega, leda, tuče ili kiše
Te izmjerene vrijednosti su signal za Devireg 850 koji odlučuje kako će
upravljati sistemom za topljenje snijega i leda na grijanim površinama.
Detalji o podešavanju termostata mogu se pronaći u instalaciskom
priručniku za Devireg 850.
4
1 Osjetnici i sistemi upravljanja
1.2 Sistemi upravljanja
Devireg 850 sposoban je upravljati sa do 4 osjetnika na površini kao pojedinačno područje, ali
može kontrolirati i više površina kao 2 odvojena sistema upravljanja.
2 kontrolna sistema upravljanja sastoje se od minimalno 2 grijača elementa + 2-4 osjetnika i
mogu biti:
Kombinirana područja = kada imamo i krovne i podne površine
Dvojna područja = kod grijanja krovnih ili podni površina npr. kada stepenice moraju imati bolje
preformanse nego nogostup
Ako je priključna snaga limitirana, kombinirana i dvojna područja daju vam mogućnost da priorizirate područje koje će prvo raditi.
Devireg 850 i do 4 osjetnika omogućavaju slijedećih 5 opcija upravljanja:
Tip sistema upravljanja
Pojedinačni podni 1-4 u jednoj površini
Pojedinačni krovni 1-4 u jednoj površini
Kombinirani 1-3 u jednoj podnoj
povr.
Dvojni podni 2-4 podjeljena u 2
područja
Dvojni krovni 2-4 podjeljena u 2 područja
1-3 u jednoj krovnoj povr.
Maksimalno
4 osjetnika
na svim
5
1 Osjetnik i sistemi upravljanja
1.3 Dodavanje osjetnika sistemima upravljanja
Postoji nekoliko dobrih razloga za upotrebu 2 ili više osjetnika na jednom kontrolnom području.
Veći stupanj sigurnosti detekcije vanjskih parametara, koji su važani za veće, kompleksnije
podne i krovne površine.
Približno 1 sat brži podni sistem, dok jedan osjetnik mjeri temperature poda drugi mjeri vlagu, a
kad je jedan osjetnik, mora prebacivati između mjerenja temperature i vlage.
Sada odlučite kako sistem za topljenje snijega i leda mora raditi i dodajte osjetnike kontrolnim
područjima. Ako imate dodatnih pitanja molimo da se konzultirate sa stručnjakom.
Zaokružite tip
sistema
i broj osjetnika
1-4
Pojedinačni podni
sistem
Pojedinačni krovni
sistem
Kombinirani sistem x 1 2 3 1 2 3
Dvojni podni sistem x 2 3 4
Dvojni krovni sistem x 2 3 4
x 1 2 3 4
x 1 2 3 4
Maksimalno
4 osjetnika
na svim
6
2 Pozicioniranje i instalacija osjetnika
Sada morate odrediti i dodati osjetnike kontrolnim zonama opisanim u 1. poglavlju.
U ovom poglavlju 2. biti ćete vođeni kako ispravno pozicionirati i instalirati osjetnike.
Za instalaciju i pozicioniranje podnog osjetnika vidite poglavlje 2.1.
Za instalaciju i pozicioniranje krovnog osjetnika vidite poglavlje 2.2.
2.1 Pozicioniranje podnog osjenika
Pozicioniranje podnog osjetnika na odgovarajuće mjesto je vrlo važno za učinkovitost sistema za
topljenje snijega i leda. Odgovarajuće mjesto mora u potpunosti zadovoljiti neke zahtjeve, gdje
su 2 posebno važna:
Osjetnik mora biti smješten minimalno 1 metar unutar granica grijanog područja
Osjetnik ne smije biti prekriven ili spriječavati izloženost snijegu ili kiši.
To uključuje prljavštinu, lišče i šljunak.
2.1.1 Pozicioniranje prvog podnog osjetnika u sistem
Pronađite onog koji poznaje vrmenske uvjete područja, neka vam opiše područje i vremenske
uvijete (sjena, vlaga…).
Prvi podni osjetnik mora biti pozicioniran u području gdje se pojavljuje prvi snijeg. Odgovarajuće
mjesto možete pronaći slijedeći slijedeće korake.
a) Gdje je grijano područje u sjeni cijeli dan. Potražite npr. alge.
b) Gdje npr. vjetar stvara sniježne nanose
c) Gdje je najviše pješačko ili vozno opterećenje
Ako imate dvojni sistem prvi osjetnik mora biti smješten slijedeći gore navedene korake.
2.1.2 Pozicioniranje slijedećeg podnog osjetnika u područje
Slijedeći podni osjetnik mora biti pozicioniran na mjesto koje se posljednje osuši.
Odgovarajuće mjesto se može pronaći slijedeći slijedeći dolje navedene korake.
d) Gdje je grijano područje u sjeni cijeli dan
e) Gdje se zadržava otopljena voda npr. rupe u području
f) Raspoređenošću po cijelom području ali min. 1 metar od ostalih osjetnika
Ako ima nedoumica oko prikladnog mjesta, pripremite drugo mjesto za kasniju upotrebu.
7
2 Pozicioniranje i instalacija osjetnika
1 2 3
2.1.3 Primjer sa podnim osjetnicima
U ovom primjeru područje nižeg stepeništa (1), podest (2) i područje višeg stepeništa (3) su grijani. U
zavisnosti od broja područja i sigurnosti detekcije,
instalirana su 2-3 osjetnika.
Osjetnik br.1 je najvažniji i pozicionira se gdje prvo
padne snijeg, prema sjeni ili sniježnim nanosima ali
i zbog najfrekfentnijeg prometa pješaka.
Osjetnik br.2 je također važna jer je podest mjesto
gdje se stvaraju lokve vode. Ona se u sjeni zadnja
suše. Ako je snaga struje limitirana, podest može
biti područje nižeg prioriteta u sistemu dvojnog
područja.
Osjetnik br.3 je bitan kad je potrebna veća sigurnost detekcije, postavlja se kao dadatak osjetniku
br.1. Može se pripremiti za kasniju instalaciju.
2.1.4 Produžavanje kabla podnog osjetnika
Podni osjetnik sastoji se od dva dijela, od osjetnika sa kablom i
kučištem osjetnika.
15-metarski kabao dolazi isporučen zajedno sa osjetnikom. Približno
0.5 metara kabla treba ostaviti na dnu kučišta osjetnika, dok 14,5 m
ostaje za spajanje na termostat Devireg 850 .
Ako je prikladno mjesto smješteno dalje od te udaljenosti, potrebno
je produljivanje kabla. Produljivanje kabla osjetnika mora se napraviti sa 4-žilnim kablom,
promjera propisanog u tablici u Dodatku A – Produžavanje kabla podnog osjetnika.
Zabilježite svaku novu boju 4-žilnog produžujučeg
kabla (bijela, bijela, crvena i crna)
Osjetnik dvojnog područja: NE SPAJAJTE produžetke kablova koji se ne nalaze u
istom sistemu.
8
2 Pozicioniranje i instalacija osjetnika
illustration_a_b_c
2.2 Instalacija podnih osjetnika
Na ovoj točci morate locirati prikladno mjesto za podni osjetnik i produžite kabao ako je potreb-
no kako je opisano u poglavlju 2.1.
Slijede pripremni radovi koji su povezani s samom izradom podne konstrukcije i omogućavaju
da se kasnije osjetnik ugradi u kučište i poveže s termostatom. To vrijedi za sve vrste podnih
sistema.
a) Podloga ispod kućišta osjetnika mora biti tvrda npr betonska ploča ili slično, to je zbog toga
da se osjetnik ne može pritisnuti unutra, npr. ako preko njega prijeđe kamion. Kučište je dizajnirano sa dvije rupe kroz koje se vijcima pričvrsti na podlogu.
b) Smjesitite kučište senzora između grijačih kablova sa minimalnim razmakom od 1 cm.
min. 1 m
min. 1 cm
Priključna doza
Priključni kabao
c) Kučište osjetnika mora biti pozicionirano na visinu koja će biti jednaka visini
konačne podne konstrukcije. Kučište mora omogućavati da će mjedeni dio
osjetnika (površina tla) u vodoravnom položaju.
d) Kučište osjetnika i termostat povežite s
instalacijskom cijevi, kroz koju ćete kasnije
provesti kabao osjetnika.
Instalacijska cijev
9
2 Pozicioniranje i instalacija osjetnika
Instalacija u asfalt:
Temperatura oko osjetnika i kučišta osjetnika na smije prijeći 80°C.
Za vrijeme polaganja i hlađenja asfalta potrebno je kučište osjetnika
zamijeniti drvenim uloškom.
Instalacijska cijev mora biti otporna na visoku temperature, npr. iz metala.
Nije OK! OK!
e) Osigurajte da je kod zalijevanja betona I polaganja tlakavaca
kučište osjetnika zatvoreno s odgovarajučim
“čepom”. Uvjerite se das u svi zračni mjehuri s
vanjske strane kučišta zapunjeni betonom.
f) Približno 0,5 m kabla zavijte u kučište
osjetnika. Ako je potrebno kabel produljite
– pogledajte poglavlje 2.1.4.
g) Namjestite osjetnik u njegovo kučište
– gornji rub osjetnika I kučišta moraju
biti poravnati, a sam osjetnik mora nasjesti
na nutarnji obruč kučišta.
h) Osjetnik se lagano izvuče van iz kučišta s pomoću dva zareza na rubu kučišta. Kod
namještanja osjetnika u kučište treba paziti da zarezi na osjetniku sjednu u proreze na
kučištu.
Instalacijska cijev s kablom osjetnik a
10
2 Pozicioniranje i instalacija osjetnika

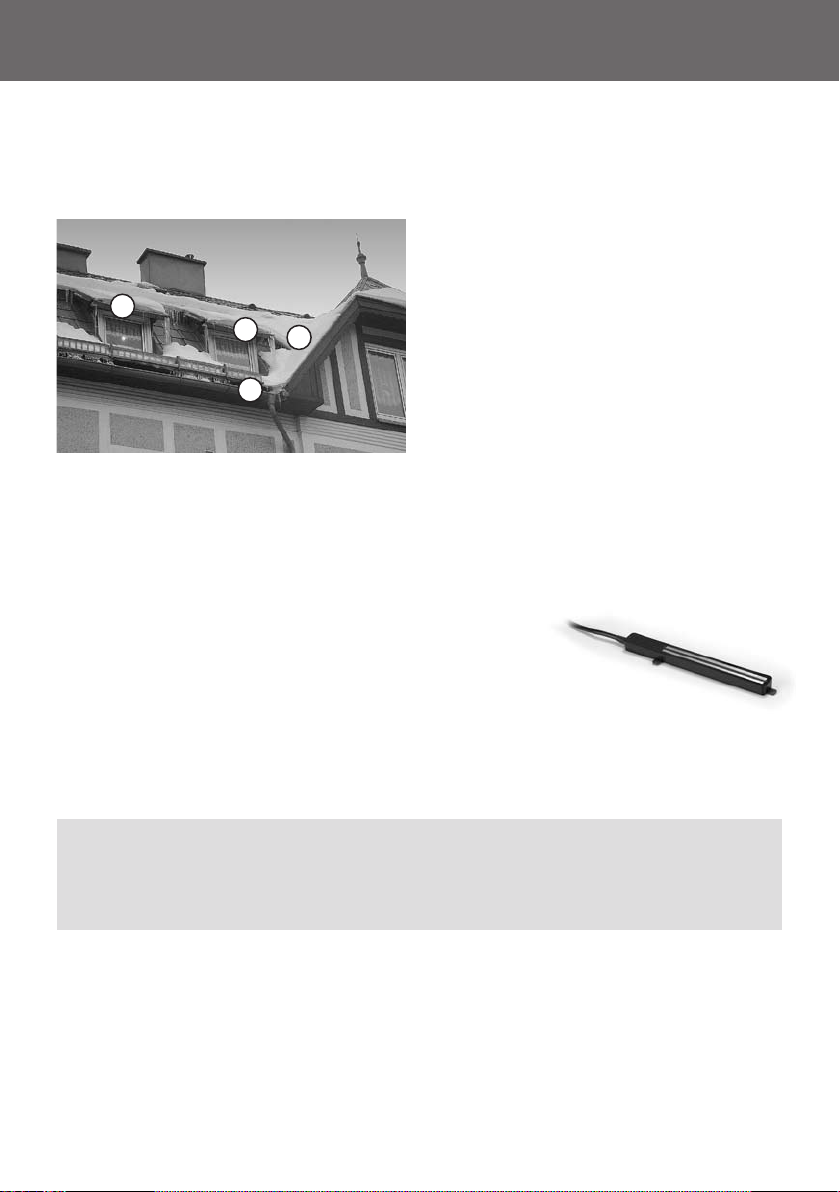

2.3 Pozicioniranje krovnih osjetnika
Pozicioniranje krovnih senzora je vrlo važno za učinkovitost sistema topljenja snijega i leda.
Odgovarajuće pozicije osjetnika moraju zadovoljiti nekim zahtjevima, dolje su opisani 2
najvažnija:
Osjetnik mora biti pozicioniran unutar grijanog sistema – minimalno 1 metar od
vanjskog ruba u unutrašnjost grijanog područja.
Osjetnici ne smiju biti prekriveni – treba omogućiti ispostavljenost osjetnika snijegu
i ledu. To uključuje prljavštinu, a posebno lišće u olucima.
2.3.1 Pozicioniranje prvog osjetnika u sistemu
Zainteresirajte se o vremenskim uvjetima i karakterističnim područjima (sjena, vlaga…) u kojem
se nalazi površina koja će se grijati.
Prvi krovni osjetnik u sistemu mora biti poziconiran na mjestu gdje snijeg i led uzrokuju najviše
problema. Primjerena pozicija se može odrediti prema slijedećim koracima.
a) Gdje se grijano područje nalazi cjeli dan u sjeni ili okrenuto sjever/jug
b) U glavnom oluku blizu odvodne cijevi
U slučaju upotrebe dvojnog sistema, potrebno je poziciju prvog osjetnika drugog sistema
odrediti na gore navedeni način.
2.3.2 Pozicioniranje slijedečih krovnih osjetnika u sistemu
Ostali osjetnici u sistemu moraju biti pozicionirana na mjesta koja se posljednja suše.
Odgovarajuća pozicija se može odrediti prema slijedećim savjetima:
c) Gdje snijeg klizne s krova, npr. spoj krova i oluka
d) U druge oluke, blizu odvodnih cijevi
e) Raspoređenosti po cijelom području, s tim da je min. udaljenost među susjenim
osjetnicima 1 m.
U slučaju da niste upotpunosti uvjereni o pravilnom izboru pozicije, savjetujemo vam da
pripremite rezevnu koju je moguće kasnije upotrijebiti.
2.3.3 Ploča vodilja
Ako je površina krova okrenuta na jug I ima strm nagib,
ispostavljenost sunčevim zrakama je viša. U tom slučaju će
možda trebati iznad osjetnika montirati ploču vodilju , koja
će kapljice otopljene vode usmjeriti direktno na osjetnik.
U slučaju da niste upotpunosti uvjereni o pravilnom
izboru pozicije, savjetujemo vam da pripremite
rezevnu koju je moguće kasnije upotrijebiti.
Ploča vodilja
11
2 Pozicioniranje i instalacija osjetnika
1 2 3
2.3.4 Primjer s krovnim osjetnikom
U ovom primjeru se grije krovište sa nekoliko krovnih prozora. U zavisnosti od vrste sistema i
zahtjevane preciznosti u detekciji (stupnju sigurnosti), primjereno je instalirati 2-3 krovna osjetnika.
Osjetnik br.1 je pozicioniran naprijed u sjenu,
najvažije je da preko njega prijeđe sva otopljena voda dokle oluk nije suh. Na to će mjesto
kliznuti i neotopljen snijeg s krova. Zato je to
mjesto koje će se osušiti među zadnjima.
Osjetnik br. 2 je također važan jer je krov nad
krovnim prozorom ravniji, što može prouzročiti
izneneadno klizanje snijega. To područje
u dvojnom sistemu možemo definirati kao
područje niskog prioriteta.
Osjetnik br. 3 je koristan ako se traži veći stupanj sigurnosti. Može se ga smjestiti u oluk ili u
blizinu odvodne cijevi. Istovremeno može biti dodatak osjetniku br.1 i br. 2.
2.3.5 Produževanje kabla krovnog osjetnika
Krovni osjetnik se sastoji od krovnog senzora i priključnog
kabla.
Priključni kabao je dug 15 m i spaja se na termostat Devireg
850 .
Ako je odgovarajuća pozicija osjetnika do termostata Devireg 850 udaljena više od 15 m, potrebno je kabao osjetnika produžiti odgovarajučim kablom – 4-žilni kabal s presjecima u skladu s
tablicom navedenom u Dodatak A – Produžavanje kabla – Krovni sistem
Zabilježite svaku novu boju 4-žilnog produžujučeg
kabla (bijela, bijela, crvena i crna)
Osjetnik dvojnog područja: NE SPAJAJTE produžetke kablova koji se ne nalaze u istom
sistemu.
12
2 Pozicioniranje i instalacija osjetnika
2.4 Instalacija krovnog osjetnika
Sada morate odabrati odgovarajuće mjesto za krovni osjetnik i po potrebi produžiti kabao osjetnika opisan u odlomku 2.3.
Slijede pripremni radovi , koji su povezani s samom krovnom konstrukcijom i omogućuju nam da
se u kasnijoj fazi osjetnici povežu s termostatom. To se odnosi na sve tipove krovnih sistema.
a) Osjetik mora biti pozicioniran između odnosno pored grijačih
kablova – minimalna udaljenost osjetnika od grijačeg kabla je 1 cm.
b) Mjedeni dio mora biti u vodoravnom položaju. Ako se osjetnik
montira na kosi krov, osjetnik treba nagnuti da je mjedenasti dio
u vodoravnoj poziciji.
c) Osjetnik pričvrstite preko nastavaka na osjetniku ili ga zalijepite na površinu.
min. 1 cm
13
4 Tehničke karakteristike
Tehničke karakteristike
Oznaka:
- Pod
- Krov
Napon: 24VDC +10%/-20% (18-26VDC)
Potrošnja energije:
• Pod
• Krov
IP Klasa:
Temperatura djelovanja:
• Pod
• Krov
Tip osjetnika:
Priključni kabli:
Ekran:
Dimenzije
• Podni osjetnik
• Kučište osjetnika (podnog)
• Krovni osjetnik
D850 G1 Sensor
D850 R1 Sensor
Max. 13W
Max. 8W
IP 67
-30˚C to +70˚C
-50˚C to +70˚C
Osjetnik(ci) vlage za spajanje na Devibus
15 m od 4x1 mm2(može se produžiti sukladno
uputstvima u Prilogu A)
Osvijetljen; 2 reda po 16 znakova.
Dubina = 87 mm; Visina = 74 mm
Dubina = 93 mm; Visina = 98 mm
Dubina = 15 mm; Visina = 23,5 mm; Širina 216 mm
14
3 Dodatak A – Produžavanje kabla
Podni sistem
Broj osjetnika: 1 ili 2 3 4
Tip kabla
2
1 mm
1,5 mm
2,5 mm
2
4 mm
Max dužina (m)
2
2
300
450
750
1200
Max dužina (m)
150
225
380
600
Max dužina (m)
Krovni sistem
Broj osjetnika: 1 2 3 4
Tip kabla
2
1 mm
1,5 mm
2,5 mm
2
4 mm
Max dužina (m)
2
2
400
600
1000
1600
Max dužina (m)
100
150
250
400
Max dužina (m)
130
200
330
525
Max dužina (m)
80
120
200
310
75
110
190
300
15
Sistem A
osjetnik I
osjetnik II
osjetnik III
Sistem B
Produžetak priključnog
kabla koji vodi do
Devireg™ 850
Zabilježite svaku novu
boju 4-žilnog produžujučeg
kabla (bijela, bijela, crvena i crna)
Osjetnici u dvojnim sistemima: Ne spajate kablove osjetnika koji se ne nalaze u istom sistemu
1
2
3
4
5
6
7
8
II
III
I
“Crvena”
“Bijela”
“Bijela”
“Crna”
Crvena
Bijela
Bijela
Crna
Crvena
Bijela
Bijela
Crna
16
DEVITM garancija
Kupili li ste deviheat™ sustav, koji će sigurno povećati vaš kućni komfor i smanjiti troškove.
Deviheat™ pruža potrpuna rješenja grijanja sa Deviex™ grijaćim kablovima, Devimat™ grijaćim
mrežicama, Devireg™ termostatima i Devifast™ pričvrsnim trakama.
Ako bi se, suprotno svim očekivanjima, pojavio problem sa vašim sustavom grijanja, mi u DEVI-u,
sa proizvodnim pogonima u Danskoj, smo kao proizvođači iz Europske Unije, obvezni odgovarati za
proizvod i pružiti opće jamstvo, kako je i navedeno u Direktivi 85/374/CEE, i svim ostalim relevantnim nacionalnim zakonima:
Devi pruža garanciju na Deviex™ grijače kablove i Devimat™ grijače mrežice na period od 10 godina
i na sve ostale DEVI proizvode na period od 2 godine. Garancija se odnosi na nedostatke u materijalu i proizvodnji.
Garancije se priznaje pod uvjetom da je GARANTNI CERTIFIKAT na poleđini ispunjen prema
uputama i da je kvar pregledao DEVI ili DEVI ovlašteni distributer.
GARANTNI CERTIFIKAT treba biti ispunjen na engleskom ili lokalnom jeziku.
DEVI se obvezuje otkloniti kvar ili isporučiti novi uređaj besplatno, bez odatnih troškova povezanih
sa popravkom uređaja. U slučaju neispravnog Devireg™ termostata, DEVI zadržava pravo popravka
uređaja bez naplate i bez nerazumno dugog vremena popravka.
DEVI garancija ne pokriva instalicije koje su obavili neovlašteni električari, ili greške prouzrokovane
tuđim proizvodima, zloporabom, oštećenjima, nepravilnom instalacijom. Ako DEVI treba popraviti
štetu zbog gore navedenih razloga, svi troškovi će se naplatiti.
DEVI garancija izostaje ako isporučeni proizvodi nisu u potpunosti plaćeni.
Mi u DEVI-u ćemo u svim vremenima odgovarati iskreno, učinkovito i brzo na sve uite i razumne
zahtjeve naših kupaca.
Gore navedena garancija se odnosi na odgovornost za proizvod, pitanja u vezi zakonodavstva o
prodaji robe će biti denirana nacionalnim zakonima.
17
DEVITM garancija
Garantni Certifikat
Izdaje se Devi garancija:
Ime:
Adresa:
Poštanski broj:
Telefon:
Obratite pažnju:
Kako bi ostvarili pravo na DEVI garanciju, sljedeća polja moraju
biti pažljivo ispunjena. Vidjeti druge uvjete na kraju.
Električnu instalaciju obavio:
Tip termostata:
Pečat dobavljača:
Datum instalacije:
Proizvodni kod:
DEVI A/S
DK • 7100 Vejle
Phone +45 76 42 47 00
Fax +45 76 42 47 03
18
19
˚C
Article: 08095379
Version: 01.01
Loading...
