Installasjons- og brukerveiledning
Devireg™ 850 føler
NO
2
Innholdsfortegnelse
1 Følere og kontrollsoner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
1.1 Følertyper og funksjoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
1.2 Kontrollsoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
1.3 Tilkobling av følere til kontrollsoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2 Plassering og installasjon av følere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.1 Plassering av bakkefølere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.1.1 Plassering av den første bakkeføleren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.1.2 Plassering av den neste bakkeføleren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.1.3 Eksempel med bakkefølere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
2.1.4 Forlengelse av følerkabler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
2.2 Installasjon av bakkefølere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
2.3 Plassering av takfølere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2.3.1 Plassering av den første takføleren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2.3.2 Plassering av den neste takføleren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2.3.3 Dryppkant. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2.3.4 Eksempel med takføler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
2.3.5 Forlengelse av følerkable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
2.4 Installasjon av takfølere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
3 Teknisk spesifikasjon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4 Vedlegg A – Tabell for maks.lengde for følerkabler . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
3
1 Følere og kontrollsoner
S
N
E
W
3
4
2
1
Denne delen gir deg en kort beskrivelse til terminologien som er brukt i veiledningen.
- Hva slags område
- Hvilken type føler
- Hva slags styring
- Hvilke kontrollsoner
Til slutt vil du ha mulighet til å koble til flere følere til den valgte kontrollsonen.
1.1 Følertyper og funksjoner
Se punkt 1-4 under og finn ut hvilken type areal som skal benytte DEVI`s is- og snøsmeltingssystem.
1. Fortau og parkeringsplasser
2. Trinn og trapper
3. Tak
4. Takrenner og nedløpsrør
For områder på bakken, slik som
1 og 2 trenger man en eller flere
bakkefølere.
For tak og
takrenner
trenger man
en eller flere
takfølere.
Både bakke- og takfølerne måler to ulike variabler
- temperatur
- fuktighet fra is, snø, hagl eller regn
Målingene registreres i Devireg 850, som bestemmer hvordan is- og
snøsmeltingsautomatikken skal kontrollere det oppvarmede området.
Detaljer vedrørende innstilling av styringen finnes i installasjonsveiledningen til Devireg 850.
4
1 Følere og kontrollsoner
1.2 Kontrollsoner
Med opptil 4 følere kan Devireg 850 styre et anlegg som en sone, men også styre flere anlegg
som to separate soner.
2 styringssoner inneholder minimum 2 varmekabler / varmematter og 2-4 følere og kan være
Kombinasjonsanlegg = når man har både bakke- og takanlegg.
Todelte anlegg = f.eks. hvis en trapp bør ha mer effekt enn et fortau.
Hvis strømforsyningen er begrenset vil både kombinasjonsanlegg og todelte anlegg gi deg
muligheten til å prioritere hvilket område som først skal være i drift.
Devireg 850 med opptil 4 følere vil gi følgende 5 muligheter for styring:
Type anlegg
Ett bakkeanlegg 1-4 bakkefølere
Ett takanlegg 1-4 takfølere
Kombinasjonsanlegg
Todelte bakkeanlegg
Todelte takanlegg 2-4 takfølere delt i to soner
1-3 bakkefølere 1-3 takfølere
2-4 bakkefølere, delt i to
soner
Maksimum 4
følere totalt
5
1 Følere og kontrollsoner
1.3 Tilkobling av følere til kontrollsonen
Det er flere årsaker til at man bør ha 2 eller flere følere i et anlegg:
- Mer nøyaktige målinger, noe som er viktig for store, trafikkerte eller spesielt utsatte
tak- og bakkeanlegg.
Cirka 1 time raskere bakkeanlegg, siden en føler måler bakketemperatur og andre
- følere måler luftfuktighet. Med en føler har man kun mulighet til å måle enten tempera
tur eller luftfuktighet.
Bestem hvordan is- og snøsmeltingsanlegget skal styres og koble til følerne i kontrollsonene.
Kontakt leverandør dersom det er spørsmål.
Velg type anlegg
og 1-4 følere
Bakkeanlegg x 1 2 3 4
Takanlegg x 1 2 3 4
Kombinasjonsanlegg
Todelt
bakkeanlegg
x 1 2 3 1 2 3
x 2 3 4
Maksimalt 4
følere totalt
Todelt takanlegg x 2 3 4
6
2 Plassering og installasjon av følere
Nå har du identifisert og koblet følerne til anlegget, slik som beskrevet i del 1.
Del 2 beskriver korrekt plassering og installasjon av følerne.
For plassering og installasjon av bakkefølere, se del 2.1.
For plassering og installasjon av takfølere, se del 2.2.
2.1 Plassering av bakkefølere
Det er veldig viktig å plassere bakkefølerne riktig for å få et mest mulig effektivt is- og snøsmeltingssystem. Plasseringen må oppfylle enkelte krav, og nedenfor er de tre viktigste kravene:
Følerne må plasseres minst 1 meter innenfor grensen av området som skal varmes opp.
Følerne må ikke installeres under tak eller på annen måte forhindres i å bli utsatt for
snø eller regn. Følerne bør rengjøres jevnlig.
2.1.1 Plassering av den første bakkeføleren i en sone
Den første bakkeføleren må plasseres der snøen legger seg først.
Det passende stedet kan bli funnet ved å følge punktene nedenfor.
a) Der det oppvarmede området er i skyggen hele dagen.
b) Der vind kan gi av oppsamling av snø.
c) Der det er mest trafikk.
Dersom man har et anlegg med todelte soner må den første føleren for den andre sonen bli plassert på samme måte som beskrevet ovenfor.
2.1.2 Plassering av den neste bakkeføleren i et anlegg
Den neste føleren må plasseres der fuktigheten tørker opp til slutt.
Det passende stedet kan bli funnet ved å følge punktene nedenfor.
d) De mest skyggefulle stedet på oppvarmede området.
e) Der smeltevann samler seg.
7
2 Plassering og installasjon av følere
1 2 3
2.1.3 Eksempel med bakkefølere
I dette eksemplet er en det et lavt nivå (1), en perrong (2) og et øvre nivå (3) som er oppvarmet. 2-3
følere installeres.
Føler nr. 1 er viktigst, siden den plasseres der
snøen trolig faller først.
Føler nr. 2 er også viktig hvis det er vanndammer på perrongen. Dersom strømforsyningen er
begrenset kan perrongen være et område med lav
prioritet dersom det er en todelt anlegg.
Føler nr. 3 er relevant dersom det krever høyere
sikkerhet mht avdekking av nedbør.
2.1.4 Forlengelse av følerkabelen
Bakkeføleren består av to deler. En følerdel med følerkabel og en
følersokkel.
Følere leveres med 15 m kabel. Cirka 0,5 meter av kabelen bør
kveiles inn i bunnen av sokkelen.
Forlengerkabelen må være en 4-leder, ref. tabellen s. 14.
8
2 Plassering og installasjon av følere
illustration_a_b_c
2.2 Installasjon av bakkefølere
a) Underlaget under sokkelen må være komprimert, f.eks betong / plate. Dette fordi føleren ikke
skal kunne presses ned i bakken av stort trykk. Sokkelen er laget med 2 skruehull, slik at man
kan skru fast sokkelen på en plate.
b) Sokkelen plasseres minst 1 cm fra varmekablene.
min. 1 m
min. 1 cm
Tilkoblingsboks
Følerkabel
c) Sokkelen må plasseres horisontalt, slik at den flukter med terrenget.
d) Monter rør for følerkabelen frem til sokkelen.
Installasjonsrør
9
2 Plassering og installasjon av følere
Installasjon i asfalt:
Temperaturen rundt føleren og sokkelenmå ikke overstige 80°C.
Det er viktig at det ikke blir luftlommer rundt sokkelen.
e) Cirka 0.5 m av kabelen kveiles inne i sokkelen.
Dersom følerkabelen må forlenges,
se punkt 2.1.4.
Installasjonsrør med følerkabel
FEIL! RIKTIG!
10
2 Plassering og installasjon av følere
2.3 Plassering av takfølere
Plassering av takfølere er veldig viktig med tanke på kvaliteten til is- og snøsmelteanlegget.
Nedenfor er de to viktigste kravene til plassering:
Følerne må plasseres minst 1 meter innenfor grensene i området som skal varmes opp.
Følerne må ikke overdekkes eller bli forhindret av å bli utsatt for snø eller regn.
Følerne rengjøres jevnlig.
2.3.1 Plassering av den første føleren
Den første takføleren må plasseres der snøen legger seg først.
Det passende stedet kan bli funnet ved å følge punktene nedenfor.
a) Der det oppvarmede området er i skyggen eller er vendt mot nord/vest.
b) I takrenna nær nedløpet.
Dersom du har et todelt anlegg, må den første føleren i den andre sonen plasseres slik som
beskrevet over.
2.3.2 Plassering av den neste føleren
Den neste takføleren må plasseres der overflaten tørker senest.
Plasseringen kan bli funnet ved å følge punktene under:
c) I gradrenner
d) I andre takrenner, nær nedløp.
2.3.3 Dryppkant
Dersom et takareal er vendt mot sør og taket er bratt kan det
bli utsatt for sterk solstråling.
I det tilfelle kan det være aktuelt å installere en dryppkant,
slik at det drypper vann fra taket på takføleren.
Dryppkant
11
2 Plassering og installasjon av følere
1 2 3

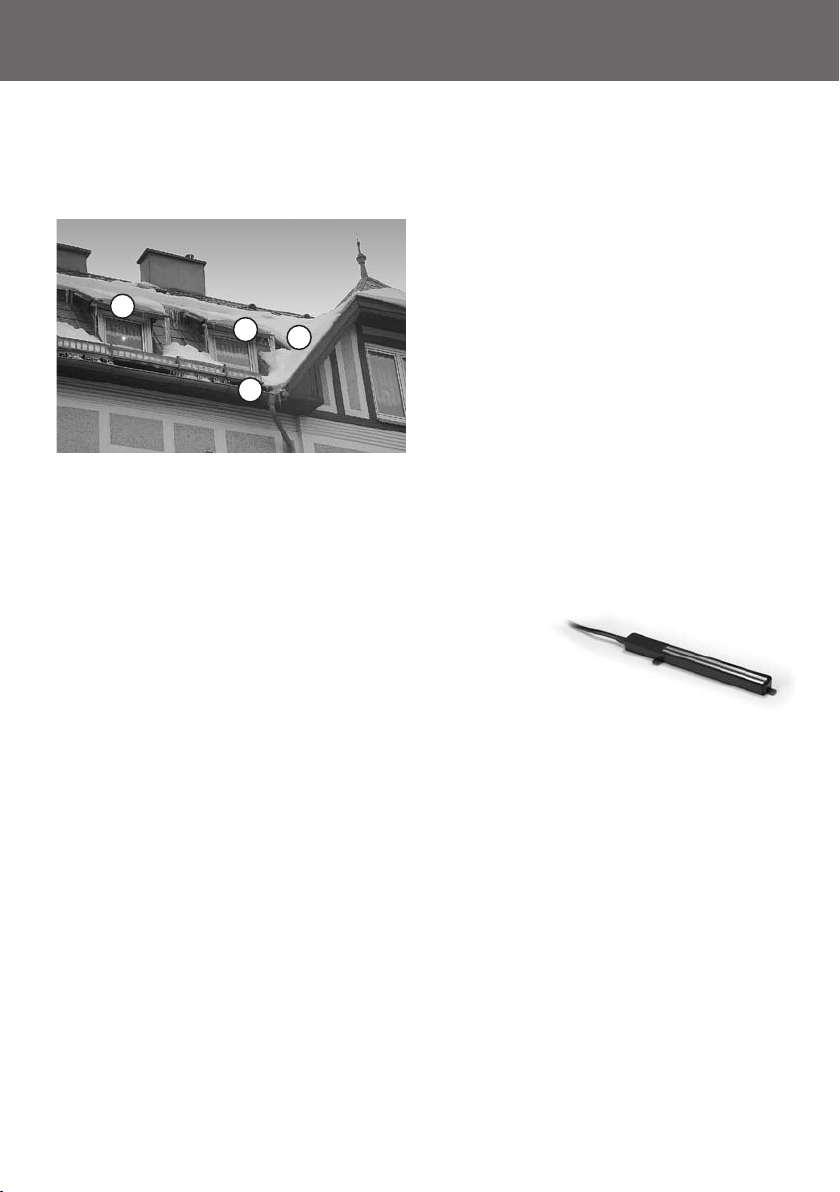

2.3.4 Eksempel med takfølere
I dette eksemplet er det et tak med flere utspring som skal varmes opp. Avhengig av antall soner
og hva slags sikkerhet man ønsker er det passende å installere 2-3 takfølere.
Føler nr. 1 er plassert i en skyggefull del nederst på taket. Det er viktig at alt smeltevannet
passerer føleren helt til takrennene er tørre.
Siden snø har en tendens til å skli ned må
føleren være på et sted der det tørker opp sist.
Føler nr. 2 er også viktig fordi taket på
utspringet kan ha en annen vinkel. Utspring kan
være lavt prioritert i et todelt anlegg.
Føler nr. 3 kan benyttes dersom det stilles store krav til sikre målinger. Den kan plasseres nær
andre nedløp fra takrenner eller i en takrenne.
2.3.5 Forlengelse av følerkabel
Takføleren leveres med 15 meter kabel.
Forlengerkabelen må være en 4-leder, ref. tabellen s. 14.
12
2 Plassering og installasjon av følere
2.4 Installering av takfølere
Følgende gjelder alle typer installasjoner:
a) Føleren må plasseres minst 1 cm fra varmekablene.
b) Føleren må plasseres slik at overflaten er horisontal.
c) Føleren festes ved å bruke vedlagte feste på føleren
eller ved å lime det på overflaten.
min. 1 cm
13
4 Tekniske data
Tekniske data
Type nummer:
- Bakke
- Tak
Spenning: 24VDC +10%/-20% (18-26VDC)
Strømforbruk:
• Bakke
• Tak
Type nummer:
- Bakke
- Tak
Max. 13W
Max. 8W
IP klasse:
Omivelses-temperatur:
• Bakke
• Tak
Følertype:
Følerkabel:
Display:
Mål
• Bakkeføler
• Sokkel(bakke)
• Takføler
IP 67
-30˚C to +70˚C
-50˚C to +70˚C
Devibus koblet til fuktighetsføler(e)
15 meter av 4x1 mm2.(Forlengerkabelen må være en
4-leder, ref. tabellen s. 14.)
2x 16-karakter display.
Diameter = 87 mm; Høyde = 74 mm
Diameter = 93 mm; Høyde = 98 mm
Dybde = 15 mm; Høyde = 23,5 mm; Bredde 216mm
14
3 Vedlegg A – Følekabel
Bakkeanlegg
Antall følere: 1 eller 2 3 4
Kabel type
2
1 mm
2
1,5 mm
2
2,5 mm
2
4 mm
Maks. lengde (m)
300
450
750
1200
Maks. lengde (m)
150
225
380
600
Maks. lengde (m)
Takanlegg
Antall følere: 1 2 3 4
Kabel type
2
1 mm
2
1,5 mm
2
2,5 mm
2
4 mm
Maks. lengde (m)
400
600
1000
1600
Maks. lengde (m)
100
150
250
400
Maks. lengde (m)
130
200
330
525
Maks. lengde (m)
80
120
200
310
75
110
190
300
15
sone A
føler I
føler II
føler III
sone B
Følerkablene legges til
Devireg™ 850 i sikringsskap.
Pass på hver nye farge på de
4 ledningene på følerkablene
(rød, sort, hvit og hvit)
Følere i todelte soner: Ikke koble sammen følerkabel fra ulike soner.
1
2
3
4
5
6
7
8
II
III
I
“Rød”
“Hvit”
“Hvit”
“Sort”
Red
Hvit
Hvit
Sort
Rød
Hvit
Hvit
Sort
˚C
