Installation & bruger manual
Devireg™ 850 føler
DK
1
2
Indholdsfortegnelse
1 Føler og kontrolzoner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
1.1 Følertyper og funktioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
1.2 Kontrol zoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
1.3 Tilknytte følere til kontrol zone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2 Installation og placering af følere. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.1 Placering af jordfølere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.1.1 Placering af den første føler i én zone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.1.2 Placering af de øvrige følere i én zone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.1.3 Eksempel med jordfølere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.1.4 Forlængelse af tilslutningskablet til jordføler . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.2 Installation af jordføler7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
2.3 Placering af tagføler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
2.3.1 Placering af den første tagføler i en zone . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
2.3.2 Placering af de følgende tagfølere i en zone . . . . . . . . . . . . . . . . . . . . . . . . . . 9
2.3.3 Styreplader . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
2.3.4 Eksempel med tagfølere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2.3.5 Forlængelse af tilslutningskablet til tagføler . . . . . . . . . . . . . . . . . . . . . . . . . 10
2.4 Installation af tagføler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
3 Tillæg A – Forlængelse af tilslutningskabel . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4 Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
3
1 Føler og kontrolzoner
S
N
E
W
3
4
2
1
Dette afsnit giver dig en kort introduktion til de termer som anvendes i denne manual.
- Område type
- Føler typer
- Styreenhed
- Kontrol zone
Til slut vil du være i stand til at tilknytte af følere til de udvalgte kontrol zoner.
1.1 Følertyper og funktioner
På nedenstående figur kan du bestemme område typen, som skal forberedes for DEVI is- og
snesmeltnings system:
1. Fortove, gangstier og parkeringsarealer.
2. Trapper og trin
3. Tage og tagudhæng.
4. Tagrender og nedløb.
For områder som type 1 og 2,
anvendes én eller flere jordfølere.
Til områder
som type 3 og
4, anvendes
én eller flere
tagfølere.
Overfladen på en føler registrerer 2 ting
- temperaturen
- fugten fra is, sne, hagl og regn
Disse registreringer er input til Devireg™ 850, som afgør hvordan is- og
snesmeltnings-systemet skal styre det opvarmede areal.
Udførlig anvisning for opsætningen af Devireg™ 850 findes i Devireg™ 850
installationsvejledningen.
4
1 Føler og kontrolzoner
1.2 Kontrol zoner
En Devireg™ 850 og op til 4 følere er i stand til kontrollere et område, som 1 eller 2 separate
zoner.
2 kontrol zoner består af mindst 2 varme-elementer med mindst en føler i hver zone:
Kombi-zone: Når der er både ét tag- og jordområde
2-zone: F.eks. hvor trin eller repos skal have en anden og bedre styring end
gangstien eller fortovet
Hvis strømforsyningen er begrænset, vil såvel en kombi- som en 2-zone styring give dig muligheden, for at bestemme hvilken zone der skal førsteprioritet.
En Devireg™ 850 og op til 4 følere giver dig således følgende 5 måder at styre områderne på:
Område-type
1-zone jord 1-4 følere i én zone
1-zone tag 1-4 følere i én zone
Kombi-zone 1-3 følere i én jordzone 1-3 følere i én tagzone
2-zone – jord 2-4 følere delt i 2 zoner
2-zone – tag 2-4 følere delt i 2 zoner
Max. 4 følere
i alt
5
1 Føler og kontrolzoner
1.3 Tilknytte følere til kontrol zone
Der er gode grunde til at installere 2 eller flere følere i én kontrol zone
- En højere grad af sikkerhed, som er relevant for større, mere komplekse eller befærdede
områder.
- Et jordsystem vil gennemsnitlig reagere 1 time hurtigere, fordi én føler må skifte mel
lem henholdsvis temperatur- og fugtmåling. Med flere følere, vil én af følerne
altid registrere jordtemperaturen, mens andre følere vil registrere fugtniveauet.
Beslut nu hvordan is- og snesmeltnings-systemet skal fungere, ved at tilknytte følere til den
valgte kontrol zone. Ved spørgsmål kontakt DEVI A/S.
Tegn cirkler omkring
zonetype og antallet
af følere.
1-zone jord x 1 2 3 4
1-zone tag x 1 2 3 4
Kombi-zone x 1 2 3 1 2 3
2-zone jord x 2 3 4
2-zone tag x 2 3 4
Max. 4 følere
i alt
6
2 Installation og placering af følere
På nuværende tidspunkt bør du have fundet og besluttet hvilke følere der skal tilknyttes de
forskellige kontrolzoner, som beskrevet I afsnit 1.3.
I dette afsnit vil du blive guidet til den korrekte placering og installation af følerne.
For placering og installation af jordfølere, se afsnit 2.1.
For placering og installation af tagfølere, se afsnit 2.3.
2.1 Placering af jordfølere
Den rigtige placering af en jordføler er meget vigtigt for funktionen af is- og snesmeltningssystemet. Det passende sted skal opfylde en række krav – hvor de nedenstående 2 er de mest
vigtige:
Følerne skal placeres min. 1 m inde i den opvarmede zone
Følerne må ikke være dækket eller forhindret i at detektere sne eller regn
- dette inkluderer også skidt, blade og småsten.
2.1.1 Placering af den første føler i én zone
Start med at få en der kender området til at beskrive områdets funktion og vintervejr.
Den første jordføler i en zone skal nu placeres hvor den første sne vil falde. Det rette sted
kan findes ved at følge de følgende trin.
a) Hvor den opvarmede zone er i skygge hele dagen. Se f.eks. efter algevækst.
b) Hvor vinden typisk får sneen til at ophobe sig
c) Hvor den største trafik fra fodgængere eller biler måtte forekomme
Hvis du har et 2-zone system, skal den første føler i den anden zone, også placeres i henhold til
ovennævnte beskrivelse.
2.1.2 Placering af de øvrige følere i én zone
De øvrige følere i én zone skal placeres hvor overfladen tørrer sidst. Det rette sted kan findes ved
at følge de følgende trin.
d) Hvor den opvarmede zone er i skygge hele dagen
e) Hvor smeltevandet måtte opsamles i evt. fordybning i arealet
f) Så det dækker hele zonen godt ind, men min. 1 m fra andre følere
Hvis der er tvivl omkring den rette placering, bør man forberede en placering til senere brug.
7
2 Installation og placering af følere.
1 2 3
2.1.3 Eksempel med jordfølere
II dette eksempel der er et lavt liggende trappeafsnit (1), en repos (2) og et højt beliggende trappeafsnit (3) som er opvarmet. Afhængig af antallet af
zoner og sikkerhed, installeres 2-3 jordfølere.
Føler nr. 1 er den mest vigtige og placeres hvor
sneen først vil forekomme, under stort hensyn til
forekomsten af skygge, sneophobninger og at
zonen er trafikeret af fodgængere.
Føler nr. 2 er også vigtig da reposen er genstand
for dannelse af vandpytter. Her vil den skyggeliggende del tørre til sidst. Hvis strømforsyningen er
begrænset, kunne reposen have en lavere prioritet i
et 2-zone system.
Føler nr. 3 kan evt. give en højere grad af sikkerhed,
som et supplement til føler nr. 1.
2.1.4 Forlængelse af tilslutningskablet til jordføler.
En jordføler består af 2 dele, en føler med tilslutningskabel og en
følerdåse med låg.
Kablet på følerdelen er 15m, og ca. 0,5m af dette kabel skal rulles op
og placeres i bunden af følerdåsen.
For at opnå den rette placering af føleren, kan det medføre, en forlængelse af tilslutningskablet. Kablet som anvendes til forlængelse
af tilslutningskablet skal være 4-ledet. Diameteren findes i skemaet i Tillæg A – Forlængelse af
tilslutningskabel.
OBS! Bemærk de 4 forskellige farver (hvid, hvid, rød og sort) før følerkablet forlænges.
Ved 2-zone systemer: Bland IKKE tilslutningskabler fra 2 separate zoner.
8
2 Installation og placering af følere
illustration_a_b_c
2.2 Installation af jordføler
Du skulle nu have udvalgt den rette placering for jordføleren, og evt. foretaget forlængelse af
kablet som beskrevet i afsnit 2.1.4.
Følerdelen og følerdåsen kan nu installeres sammen med den øvrige konstruktion, og evt.
forbindes senere. Det følgende er gældende for alle typer installation.
a) Underlaget under følerdåsen skal være hårdt, f.eks. betonplade eller lign., for at sikre at
føleren ikke bliver trykket ned ved evt. kørsel hen over føleren. Følerdåsen er designet til at
blive monteret på en plade ved at anvende de 2 skruehuller inde i røret.
b) Placér følerdåsen mellem varmekablerne med en distance af minimum 1 cm.
min. 1 m
min. 1 cm
Samleboks
Forsyningskabel
c) Følerdåsen skal placeres så den er plan med det omgivne terræn, og så
følerens messingoverflade kommer til at ligge vandret.
d) Læg et installationsrør til tilslutningskablet mellem følerdåsen og til
Devireg™ 850 styreenheden.
Stålrør
9
2 Installation og placering af følere
Installation i asfalt:
Temperaturen omkring følerdelen og følerdåsen må ikke overskride 80°C.
Brug i stedet en dummy af træ eller lignende indtil asfalten er udlagt og afkølet.
Installationsrørene skal være af metal eller andet materiale der kan modstå de
høje temperaturer.
e) Vær sikker på at følerdåsen er lukket med et låg
før betonen bliver støbt eller flisebelægningen
bliver lagt. Vær opmærksom på, at evt. revner
fyldes med cement.
g) Rul ca. 0,5 m af kablet op, og placer kablet i
følerdåsen. Hvis kablet har behov for
forlængelse, se afsnit 2.1.4.
Stålrør til følerkabel
g) Monter jordføleren i følerdåsen så den hviler
på kraven inde i røret, sidder vandret og er plan med kanterne for følerdåsen.
Ikke OK OK!
h) Føleren kan inspiceres ved at anvende de 2 huller som sidder i kanten af følerdåsen. Falsene
på yderside af føleren passer med de 2 huller i følerdåsen.
10
2 Installation og placering af følere
2.3 Placering af tagføler
Den rigtige placering af tagfølere i en zone er meget vigtigt for funktionen af is- og snesmeltnings-systemet. Det passende sted skal opfylde visse betingelser – hvor de nedenstående 2
årsager er de mest vigtige:
Følerne skal placeres min. 1 m inde i den opvarmede zone.
Følerne må ikke være dækket eller forhindret i at detektere sne eller regn
- dette inkluderer skidt og specielt blade i tagrenden.
2.3.1 Placering af den første tagføler i en zone
Start med at få en der kender området til at beskrive områdets funktion og vintervejr.
Den første tagføler i en zone skal nu placeres hvor is og sne forvolder de største problemer. Det
rette sted kan findes af følgende trin.
a) Hvor den opvarmede zone vender mod nord / vest.
b) I hovedtagrenden tæt på nedløbsrøret.
Hvis du har et 2-zone system, skal den første føler i den anden zone også placeres i henhold til
ovennævnte beskrivelse.
2.3.2 Placering af de følgende tagfølere i en zone
De øvrige tagfølere i én zone skal placeres hvor overfladen tørrer sidst. Det rette sted kan findes
ved at følge de følgende trin.
c) Hvor sneen glider mod tagsammenføjninger og skotrender
d) I andre tagrender tæt ved nedløbsrør
e) Så det dækker hele zonen godt ind, men min. 1 m fra andre følere
2.3.3 Sydvendte tagområder
Hvis et tagområde er sydvendt og har en stejl hældning kan
det være udsat for et kraftigt solindfald om vinteren. I så
fald kan det være nødvendigt at montere ledeplader over
tagføleren, så det langsomt dryppende smeltevand fra taget
har den rette kurs mod tagføleren.
Hvis der er tvivl omkring den rette placering, bør man forberede en placering til senere brug.
guiding plate
11
2 Installation og placering af følere
1 2 3
2.3.3 Eksempel med tagfølere
I dette eksempel er det et tag med adskillige fremspring, som opvarmes. Afhængig af antallet af
zoner og hvilken sikkerhed der ønskes, er det relevant at installere 2-3 tagfølere.
Føler nr. 1 er placeret i tagrenden i skyggesiden.
Det er den vigtigste da alt det smeltende vand
passere tagføleren indtil tagrenden er tør. Da
sneen vil glide ned her, er placeringen den
sidste som vil tørre.
Føler nr. 2 er også vigtig da kvisten er mere flad
og skyggeliggende, hvilket kan medføre pludselige sneskred på et tørt tag. Kvisten kunne
have en lavere prioritet ved 2-zone system.
Føler nr. 3 er relevant hvis højere grad af sikkerhed er ønsket. De kunne begge være placeret tæt ved et andet nedløb eller i en skotrende.
De kan også være et supplement til tagføler nr. 1 og 2, eller være forberedt for senere installation.

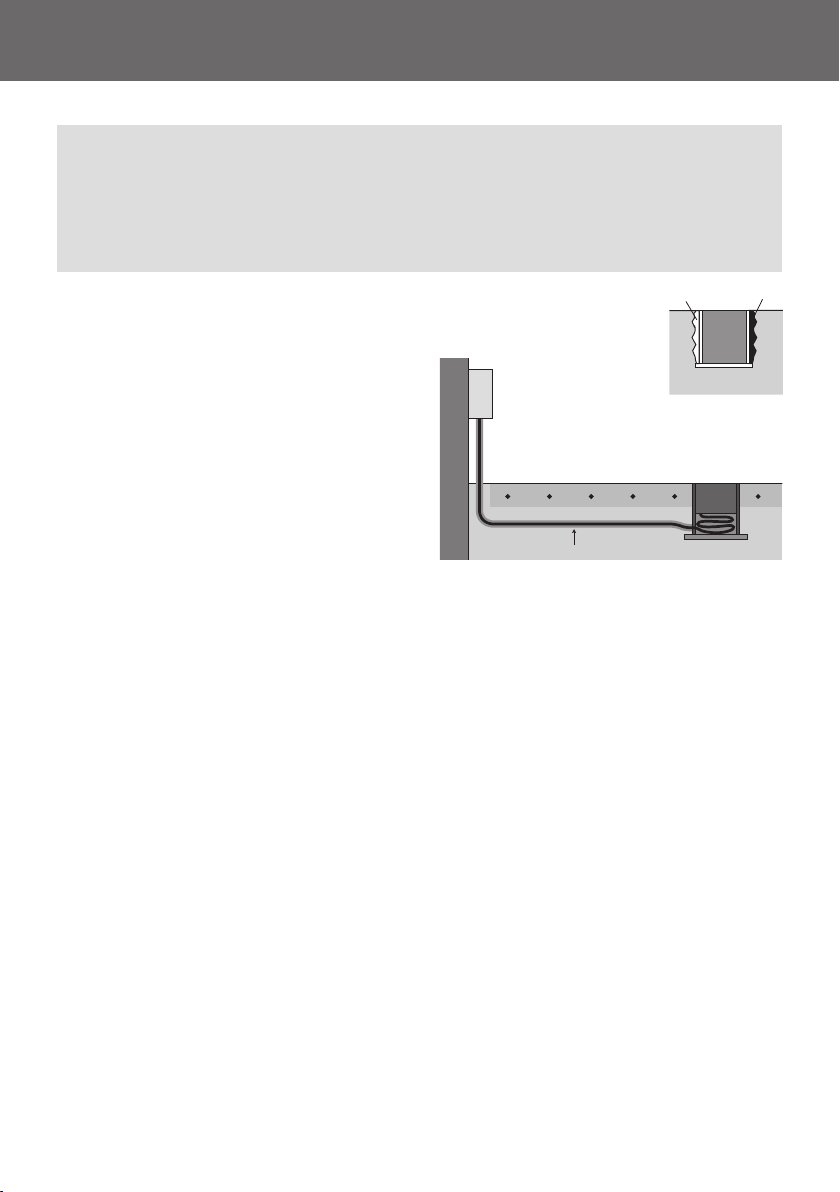

2.3.4 Forlængelse af tilslutningskablet til tagføler
En tagføler består af følerenhed sammenbygget med et tilslutningskabel.
Kablet på følerdelen er 15 m og skal forbindes med Devireg™ 850
styreenheden.
For at opnå den rette placering af føleren, kan det medføre, en forlængelse af tilslutningskablet.
Kablet som anvendes til forlængelse af tilslutningskablet skal være 4-ledet. Diameteren findes i
skemaet i afsnit 3, Tillæg A – Forlængelse af tilslutningskabel.
OBS! Bemærk de 4 forskellige farver (hvid, hvid, rød og sort) før følerkablet forlænges.
Ved 2-zone systemer: Bland IKKE tilslutningskabler fra 2 separate zoner.
12
2 Installation og placering af følere
2.4 Installation af tagføler
Du skulle nu have udvalgt den rette placering for tagføleren, og evt. foretaget forlængelse af
kablet som beskrevet i afsnit 2.3.5.
Tagføleren kan nu installeres sammen med det aktuelle konstruktionsarbejde, og evt. forbindes
senere. Det følgende er gældende for alle typer installation.
a) Føleren skal placeres mellem eller ved siden af varmekablerne,
med en afstand af minimum 1 cm mellem føleren og varmekablerne.
b) Føleren skal placeres så toppen af messingoverfladen er vandret.
Hvis tagføleren placeres på et tag med hældning, skal føleren ligeledes
monteres så den kan forblive i vandret position.
c) Fastgør tagføleren ved at anvende skruebeslagene på følerens sider
eller lim den til underlaget.
min. 1 cm
13
3 Tillæg A – Forlængelse af tilslutningskabel
1 eller 2 3 4
Kabel type
2
1 mm
2
1,5 mm
2
2,5 mm
2
4 mm
Kabel type
2
1 mm
2
1,5 mm
2
2,5 mm
2
4 mm
Max. længde (m)
300
450
750
1200
Max. længde (m)
150
225
380
600
1 2 3 4
Max. længde (m)
400
600
1000
1600
Max. længde (m)
100
150
250
400
Max. længde (m)
130
200
330
525
Max. længde (m)
80
120
200
310
Max. længde (m)
75
110
190
300
14
zone A
føler I
føler II
føler III
zone B
Følerkabel forlængelse
efter ovenstående tabel
føres til Devireg™ 850
OBS!
Bemærk de 4 forskellige
farver (hvid, hvid, rød og sort)
før følerkablet forlænges.
2-zone systemer: Bland IKKE tilslutningskabler fra 2 separate zoner.
1
2
3
4
5
6
7
8
II
III
I
“Rød”
“Hvid”
“Hvid”
“Sort”
Rød
Hvid
Hvid
Sort
Rød
Hvid
Hvid
Sort
3 Tillæg A – Forlængelse af tilslutningskabel
15
4 Tekniske data
Tekniske data
Type nummer:
• Jordføler
• Tagføler
Følertype: Devibus tilkoblede fugtfølere
Dimensioner:
• Føler - jord
• Følerdåse til jordføler
• Føler - tag
D 850 G1 Føler
D 850 R1 Føler
Dybde = 87 mm; Højde = 74 mm
Dybde = 93 mm; Højde = 98 mm
Dybde = 15 mm; Højde = 23,5 mm; Bredde 216 mm
Drift spænding:
Egen effekt:
• Jordføler
• Tagføler
Tæthedsklasse:
Omgivelsestemperatur:
• Jordområde/terræn
• Tag
Tilslutningskabel:
24 VDC +10 % -20 %
Max. 13W
Max. 8W
IP 67
-30o C til +70o C
-50o C til +70o C
15 m 4x1mm2 (kan forlænges I henhold til tillæg A)
16
DEVITM Garanti
DEVI forpligter sig til gratis at reparere eller levere en ny enhed til kunden.
Reparationer vil blive udført uden at der vil være yderligere omkostninger
for kunde. I tilfælde af fejlbehæede DeviregTM termostater, forbeholder
DEVI sig retten til at reparere enheden gratis og uden urimelige forsinkelser for kunden.
DEVI Garantien gælder ikke for installationer, der er fore-taget af uautoriserede elektrikere, fejl som skyldes andre leverandørers forkerte konstruktioner, misbrug, skade forårsaget af tredje part, en ukorrekt installation eller
sådanne andre følgeskader som måtte opstå.
Såfremt DEVI anmodes om at inspicere eller reparere fejl, der er forårsaget
af ovennævnte, faktureres arbejdet fuldt ud.
DEVI Garantien bortfalder i tilfælde af manglende betaling for udstyret.
DEVI vil til enhver tid reagere hurtigt, eektivt og ærligt på alle forespørgsler og rimelige krav fra vores kunder.
Ovenstående garanti vedrører produktansvar, mens der ved køberet henvises til national lovgivning.
17
DEVITM Garanti
Der ydes hermed DEVITM garanti til:
Navn:
Adresse:
Garantibevis
Postnr./by:
Telefon:
Bemærk venligst!
DEVITM garantien gælder kun, såfremt nedenstående omhyggeligt
udfyldes. Se øvrige betingelser på foregående side.
Elektriske installationer udført af:
Termostat (type):
Leverandørens stempel:
Dato for installation:
Produktionskode:
DEVI A/S
DK • 7100 Vejle
Phone +45 75 85 85 85
Fax +45 75 85 71 10
E-mail mail@devi.dk
18
19
˚C
Article: 08095357
Version: 01.01
Loading...
