DE/AT Installationsanleitung
devireg® 810
ab
Anwendungsgebiete:
Der devireg
®
810 kann zur Steuerung von
Freiflächenheizungen in Wegen, Einfahrten, Rampen,
Treppen, Bürger-steigen, sowie für Dachrinnenheizungen
eingesetzt werden.
®
Montage devireg
Der devireg
Fühlerkabel kann bis zu 50 m mit 0,75 mm² - und bis zu 200
m mit 1,5 mm² verlängert werden.
810:
®
810 wird auf einer DIN-Schiene montiert. Das
Temperaturbegrenzung:
Der devireg® 810 ist mit einem eingebauten Temperaturbegrenzer ausgerüstet, der bei einer Bodentemperatur von
mehr als +10°C automatisch ausschaltet.
Fühleranordnung bei Freiflächenheizungen:
Anschluß der Fühlerleitungen gemäß Schaltbild vornehmen.
Bitte beachten: Beim Typ 2 und 4 darf die 2.Heizung nicht
angeschlossen werden (weißer und grauer Draht).
Fühlermontage bei Freiflächen bis 50 m² (Typ 1):
Beide Fühler müssen innerhalb der beheizten Fläche
installiert werden und zwar so, daß deren Oberflächen
sichtbar bleiben. Es ist darauf zu achten, daß der beheizte
Fühler an der Stelle montiert wird, wo zuerst mit
Glättebildung zu rechnen ist. Bei Garageneinfahrten kann
das der höher gelegene Bereich einer Fahrspur sein. Die
Fühleroberfläche muß eine Ebene mit dem Oberbelag
bilden. Es ist generell auf waagerechten Einbau, auch bei
abschüssigen Flächen zu achten. Fühlerzuleitungen müssen
immer in einem Schutzrohr verlegt werden!
Der Außenfühler (nur Typ 4) sollte im Freien so montiert
werden, daß er keiner Sonneneinstrahlung ausgesetzt wird.
Fühlermontage bei Freiflächen über 50m2 (Typ 2):
Der beheizte Fühler wird wie zu vor beschrieben montiert.
Der unbeheizte Fühler sollte an der Stelle montiert werden,
wo am längsten mit Glättebildung zu rechnen ist.
Fühleranordnung bei Dachrinnenheizungen:
Feuchtefühler möglichst in Fallrohrnähe unten in der
Dachrinne plazieren. Der Temperaturfühler wird im oberen
Teil der Dachrinne, nicht in unmittelbarer Nähe der
Heizkabel montiert (siehe Bild Seite 10).
Bedienungselemente:
Durch Tastendruck können Sie das gesamte
Programm
aufwärts durchgehen.
Durch Tastendruck können Sie das gesamte
Programm
abwärts durchgehen.
Durch Tastendruck können die Einstellmöglichkeitender Grundtemperatur, Nachheizzeit, Abtautemperatur und die Feuchteempfindlichkeit manuel
geändert werden. Sobald die Anzeige blinkt, kann
durch betätigen einer der beiden oberen Tasten,
der Wert verändert werden. Durch nochmaliges
Drücken der Taste wird der Wert gespeichert.
Durch gleichzeitiges Drücken beider Tasten wird
+
die Werkseinstellung aktiviert.
Einstellmöglichkeiten:
Grundtemperatur: -15°C bis + 5°C
Nachheizzeit: 0 bis 10 Stunden
Abtautemperatur: 0°C bis + 6°C
Feuchtempfindlichkeit: 0 bis 10
Betriebsbedingungen: - Automatik
- Manuelle Einstellung
der niedrigen Leistung
- Manuelle Einstellung
der max. Leistung
- Anlage Aus
Werkseinstellung:
Grundtemperatur: -3°C
Nachheizzeit: 1 Stunde
Abtautemperatur: +4°C
Feuchtempfindlichkeit: 5
Alarmfunktion:
®
810 ist mit einem potentialfreien Alarmausgang
devireg
ausgestattet, hier kann eine zusätzliche, optische oder
akustische Warneinrichtung angeschlossen werden.
Der Alarm wird bei folgenden Betriebsstörungen aktiviert:
1. Fehler im eingebauten Heizelement der Feuchtefühler.
2. Fehler im eingebauten NTC-Widerstand der Feuchtefühler.
3. Spannungsausfall.
4. Die Heizelemente beider Feuchtefühler sind gleichzeitig
angeschlossen worden.
Schaltbilder
Für Freiflächenheizung bis 50 m² (Typ 1):
Weiß
Grau
Alarm Wärme
Weiß
Grau
Beheizter
Fühler
Grün
Beheizter
Fühler
Grün
Gelb
Gelb
Braun
Braun
Leitungs-
Fühler
Braun
Unbeheizter
Fühler
Braun
Gelb
Blau
Grün
Alarm
Wärme
180-250 V~
Für Freiflächenheizung Y/D Betrieb (Typ 4):
Alarm
Weiß
Niedrige
Leistung
Beheizter
Fühler
Grau
Leistung
Grün
Hohe
Gelb
Braun
Unbeheizter
Fühler
Braun
Gelb
Grün
Außen-
fühler

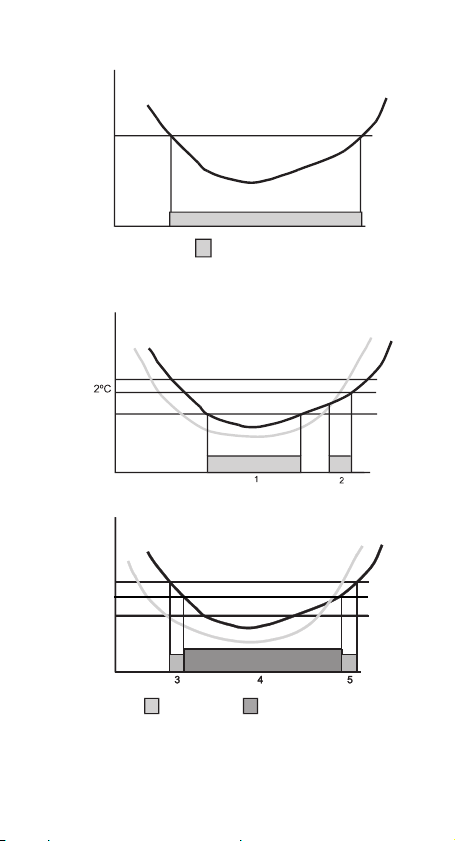

Funktionsdiagramm Typ 1+2:
Temperatur
Temperaturfühler
Abtautemperatur
Funktionsdiagramm Typ 4:
Temperatur
Keine Feuchte am Fühler
Boden
Luft
Abtautemperatur
°
Grundtemperatur
Temperatur
Feuchte vorhanden
Abtautemperatur
2ºC
Grundtemperatur
Luft
Boden
Feuchte vorhanden
Heizung in Betrieb
niedrige
Leistung
1: Bodentemperatur ist niedriger als eingestellte Grundtemperatur.
2: Bodentemperatur ist niedriger als Lufttemperatur und 2°C.
3: Bodentemperatur ist niedriger als eingestellte Abtautemperatur.
4: Bodentemperatur ist niedriger als 2ºC.
5: Bodentemperatur ist niedriger als eingestellte Abtautemperatur.
hohe
Leistung
devireg® 810
Funktionsbeschreibung Freiflächenheizungen mit Y/D
Schaltung (Typ 4):
1. Fällt die Bodentemperatur unter die eingestellte
Abtautemperatur. (0°C bis + 6°C) und ist gleichzeitig
Feuchte am Fühler vorhanden, schaltet die Anlage auf
niedrige Leistung. Die hohe Leistung wird automatisch
eingeschaltet, sobald die Bodentemperatur unter 2°C
fällt. (2°C sind vom Werk fest eingestellt).
2. Fällt die Bodentemperatur unter die eingestellte
Grundtemperatur (-15°C bis +5°C) schaltet die Anlage
auf niedrige Leistung, wird zusätzlich Feuchte registriert,
schaltet die Anlage auf hohe Leistung.
3. Die Anlage ist mit einem Lufttemperaturfühler
ausgestattet, der das Auskühlen des Bodens rechtzeitig
registriert. Dadurch wird Rauhreif an der Belagoberfläche früh genug erkannt. Die Anlage schaltet mit
niedriger Leistung ein, wenn die Lufttemperatur höher
ist, als die aktuelle Bodentemperatur. Bevor die Anlage
einschaltet, muß die Bodentemperatur unter der eingestellten Abtautemperatur liegen.
4. Es besteht die Möglichkeit eine Nachheizzeit von 0 - 10
Stunden einzustellen.
5. Bei nicht montierten Lufttemperaturfühler, ist die unter
Punkt 3 beschriebene Funktion außer Betrieb.
Funktionsbeschreibung für Freiflächenheizungen ohne
Y/D Schaltung (Typ 1+2):
Fällt die Bodentempertur unter die eingestellte Abtautemperatur und wird gleichzeitig Feuchte registriert wird die
Heizung eingeschaltet. Die Anlage bleibt so lange in Betrieb
bis die eingestellte Abtautemperatur erreicht ist, oder aber
keine Feuchtigkeit mehr registriert wird. Die Anlage kann mit
einer Nachheizzeit von 0-10 Stunden betrieben werden.
Fühlermontage Freiflächen bis 50 m
Heizkabel
Fahrbahn
Fühlermontage Freiflächen über 50 m
Heizkabel
Fahrbahn
Heizkabel
Leitungsfühler
Feuchtefühler
beheizt
Feuchtefühler
beheizt/
unbeheizt
Feuchtefühler
Min. Abstand
ca 3 cm
Fühlerkabel sind grundsätzlich in Schutzrohren zu verlegen!
Achtung!
Best. - Nr. 19-118504
Der Feuchtefühler muß immer waagerecht montiert werden.
Best. - Nr. 19-118730
Einbaulage des Leitungsfühlers
Dachrinnenanlagen - Schaltbild:
Alarm
Feuchtefühler
Weiß
Grau
Grün
Wärme
Gelb
Leitungsfühler
Braun
Funktion mit 1 Dachrinnenfühler und 1 Leitungsfühler:
Temperatur
Abtautemperatur
Temperaturfühler
Feuchte vorhanden
Heizung in Betrieb
Funktionsbeschreibung für Dachrinnenanlagen mit
einem Feuchte- und Temperaturfühler:
Fällt die Außentemperatur unter die eingestellte Abtautemperatur und wird gleichzeitig Feuchte gemeldet, wird die
Heizung eingeschaltet. Die Anlage bleibt so lange in Betrieb,
bis die eingestellte Abtautemperatur erreicht ist, oder aber
der Fühler keine Feuchtigkeit mehr meldet. Die Anlage kann
mit einer Nachheizzeit von 0 bis 10 Stunden betrieben
werden.
Plazierung der Dachrinnenfühler:
Heizkabel
Leitungsfühler
Best.Nr. 19-118520
Feuchtefühler
Best.Nr. 19-118512
Funktionskontrolle
Der devireg® 810 besitzt eine Alarmfunktion, welche die
angeschlossenen Fühler über den eingebauten Microprozessor überwacht. Auf dem Display werden die möglichen
Fehler angezeigt.
Defekte Fühler:
Wird am Display ein Fühlerfehler angezeigt, so sind alle Fühler
abzuklemmen und die Heizung sowie die NTC-Fühler mit
einem Ohmmeter gem. nebenstehenden technischen Daten zu
kontrollieren. Die Feuchteelektroden sind zu überbrücken und
dann durchzumessen.
Fehler am Steuergerät:
Netzspannung kontrollieren (FI-Schalter, Sicherung). Alle
Anschlüße am Gerät auf festen Anschluß überprüfen.
Anschließend mit den oberen Tasten Werkseinstellung
aktivieren.
Keine Heizleistung:
Kontrollieren Sie alle eingestellten Werte am Display auf
mögliche Fehleinstellungen. Drücken Sie die beiden Tasten
zwecks Aktivierung der Werkseinstellung. Kontrollieren Sie ob
die Feuchtefühler nicht verschmutzt sind. Schalten Sie die
Steuerung auf manuell und kontrollieren Sie die Ausgangsspannung.
Dauernde Heizleistung:
Kontrollieren Sie alle eingestellten Werte am Display auf
mögliche Fehleinstellungen. Drücken Sie die beiden oberen
Tasten zwecks Aktivierung der Werkseinstellung. Schalten
Sie die Anlage am Display auf “AUS” und kontrollieren Sie die
Ausgangsspannung.
Steuergerät schaltet zu früh aus:
Kontrollieren Sie ob die Feuchtefühler freiliegen. Vergleichen
Sie den aktuellen Feuchtigkeitswert mit dem eingestellten Wert.
Stellen Sie die Feuchteempfindlichkeit auf einen empfindlicheren Wert ein (0 - emfindlich, 10 - unempfindlich).
Kontrollieren Sie die aktuelle Abtautemperatur mit den eingestelltem Wert. Stellen Sie die Abtautemperatur gegebenfalls
auf einen höheren Wert ein (0ºC bis +6°C). Sollten Teilbereiche
der Fläche nicht abgetaut sein, so ist eine längere Nachheizzeit einzustellen.
Technische Daten
Betriebsspannung:
Schaltleistung:
Schaltleistung:
Alarm:
Schutzklasse:
Betriebstemperatur:
Fühlertyp:
Fühlerwert der NTCFühler:
Spannung der Fühlerheizung:
Heizelement:
180 - 250 V ~ 50 Hz
Cos j = 0,3 Max. 2 A
2 x 10 A
Max 6 A
IP 20
-10°C bis +40°C
NTC 15 kOhm
-15°C
-10 ºC
15 V
70 Ohm
-5ºC
0°C
5°C
10°C
133,0 kOhm
97,7 kOhm
72,5 kOhm
54,5 kOhm
41,3 kOhm
31,6 kOhm
Heizleistung der Fühler:
Fühlerkabel:
3 W
15 m, 5 x 0,75 mm
2
Kontrolle der NTC-Fühler:
Volt
Spannung am NTC-Fühler, Klemmen 17-18, 21-22 und
22-23. Z.B.: Temp. = 10°C => Klemmen 21-22 = 2,0 V
Widerstand der NTC-Fühler:
Widerstandswert als Funktion der Temperatur.
Wichtige Hinweise für den Betreiber!
- Nachheizzeit:
Ist nach einem erfolgten Abtauvorgang weiterhin Glätte in
einem Teilbereich der beheizten Fläche vorhanden, so sind
die Heizmatten innerhalb der Bodenkonstruktion unterschiedlich tief eingebettet.
Dieses Problem ist zu lösen, indem die Nachheizzeit auf die
Zeit eingestellt wird in der die gesamte Fläche abgetaut ist.
- Extreme Witterungsverhältnisse:
Bei Schneefall im Bereich um 0ºC (Schneematsch) und kurz
darauf folgend starken Frost kann die Anlage
möglicherweise ihre Aufgabe nicht einwandfrei erfüllen. Der
Schneematsch auf dem beheizten Feuchtefühler bildet zwar
einen Feuchtefilm, plötzlich einsetzend starker Frost läßt ihn
aber gefrieren so daß sich direkt oberhalb des Fühlers ein
Hohlraum bildet (Tunneleffekt). Da die im Fühler eingebaute
Heizung das Eis über dem Hohlraum nicht antauen kann,
meldet der devireg
Heizeinrichten wird abgeschaltet.
In solchen Ausnahmefällen ist die Anlage in Stellung
"manuell" zu schalten bis die Fläche, bzw. Dachrinne frei
getaut ist.
®
810 die Anlage trocken und die
Die a Garantie:
Sie haben ein deviheat
Produkt gekauft, von dem wir
sicher sind, daß es die Behaglichkeit und Wirtschaftlichkeit
Ihres Hauses erhöhen wird.
®
deviheat
liefert komplette
Heizlösungen mit deviflex
Heizleitungen oder devimat
Heizmatten, devireg
Thermostaten und devifast
Montageband.
Wenn jedoch entgegen allen
Erwartungen ein Problem mit
unserem Produkt auftauchen
sollte, ist es wichtig zu wissen,
daß a mit
Fabrikationsbetrieben in
Dänemark als Lieferant in der
Europäischen Gemeinschaft
den generellen Haftungsregeln
wie sie in der Direktive
85/374/CEE und den Gesetzen
festgelegt sind, unterliegt.
a gewährt für Materialdefekte und Fabrikationsfehler
eine 10-Jahres-Garantie auf
®
Heizleitungen und
deviflex
®
Heizmatten und eine
devimat
2-Jahres-Garantie auf alle
anderen a Produkte.
Die Garantiefrist ist abhängig
von der Bedingung, daß das
Garantiezertifikat auf der
Rückseite sorgfältig ausgefüllt
ist und der Defekt von einem
autorisierten Elektroinstallateur
festgestellt wurde.
Das Garantiezertifikat muß in
der jeweiligen Landessprache
ausgestellt und mit dem ISOCode für das Land in der
®
®
®
®
oberen linken Ecke auf der
Vorderseite von der
Installationsanleitung
versehen sein.
Die Verpflichtung der a
besteht darin, dem Kunden
das Produkt kostenlos zu
reparieren oder zu ersetzen.
®
Bei defekten devireg
Thermostaten behält sich
a das Recht vor, diesen
-
ohne Belastung für den
Kunden und ohne unbegründete Verzögerung zu
reparieren.
Die a Garantie deckt keine
Installationen, die von
unautorisierten Elektroinstallateuren ausgeführt wurden,
falsche Anwendung,
Beschädigung durch
Fremdverschulden, falsche
Installation oder nachträglich
eintretende Fehler, die
dadurch auftreten könnten.
Repariert die a Produkte,
die aus einem der vorgenannten Gründe aufgetreten
sind, sind alle Kosten vom
Kunden zu tragen.
Die a Garantie erlischt,
wenn die Zahlung des
Materials im Verzug ist.
Zu jeder Zeit werden wir von
der a effezient und
unverzüglich auf alle Fragen
und angemessenen Wünsche
unserer Kunden reagieren.
Garantiezertifikat
Die a Garantie wird gewährt:
Name:
Addresse:
Plz./Ort:
Telefon:
Bitte beachten!
Um die a Garantie in Anspruch nehmen zu können,
muß der folgende Fragebogen genau ausgefüllt werden.
Bitte beachten Sie die Bedingungen auf der Rückseite.
Elektroinstallateur:
Installationsdatum:
Thermostattyp:
Firmenstempel:
DEVI Comfort Heat Flensburg GmbH
Graf-Zeppelin-Str. 12
24941 Flensburg
Telefon: 0461-957120
Telefax: 0461-91889
DEVI Comfort Heat Döbeln GmbH
Naußlitz Nr. 30
04741 Haßlau
Telefon: 0343-171730
Telefax: 0343-1717373
DEVI Comfort Heat Austria GmbH
Bayernstr. 357
A · 5072 Siezenheim b. Salzburg
Telefon: (0043) 0662-85 33 15-0
Telefax: (0043) 0662-85 33 15-15
Produktionskode:
08095275 · 03.01
Loading...
