Installationsanleitung Devireg™ 550 Thermostat
Installationsanleitung – Devireg™ 550 Thermostat
Empfehlungen zur Platzierung der Thermostate
• Installationshöhe, wenn Devireg™ 550 als Temperatursensor
verwendet wird: vorzugsweise zwischen 80 und 150 cm.
• Der Thermostat darf nicht in feuchter Umgebung platziert
werden oder in einer Umgebung, wo er mit Wasser bespritzt
wird.
• Nicht in nächster Nähe von Außentüren und Fenstern, die
geöffnet werden können, anbringen.
22
Installationsanleitung – Devireg™ 550 Thermostat
• Nicht an einer Wand, die direkter Sonnenein-
strahlung ausgesetzt ist.
• Nicht an einem Ort, wo der Thermostat von Gardinen, Hand-
tüchern o. Ä. bedeckt wird.
• Devireg™ 550 darf nicht in kleinen Räumen mit unzureichender Belüftung,
wie z. B. Badezimmern, installiert werden. In solchen Fällen ist der Thermostat
außerhalb des Raumes zu montieren. Verwenden Sie stattdessen einen Fuß-
bodensensor (FS).
• Nicht an der Innenseite einer Außenwand montieren.
23
Installationsanleitung – Devireg™ 550 Thermostat
Installation des Devireg™ 550 Thermostaten
1 Entfernen Sie die Frontkappe, indem Sie vor-
sichtig den Auslöserzapfen am oberen Ende
(mittleres Loch) drücken.
2 Nehmen Sie die Frontkappe ab.
3 Lockern Sie die beiden Schrauben - eine an
jeder Seite.
4 Ziehen Sie vorsichtig das Displaymodul heraus.
5 Entfernen Sie den Thermostatrahmen.
1
2
3 4
5
24
6 Schließen Sie den Thermostat an.
Installationsanleitung – Devireg™ 550 Thermostat
Heizelement
Max. Belastung 16 A.
Netzanschluss
180-250 V
50/60 Hz
NTC Fußbodensensor
Netzwerkverbindung
NTC Fußbodensensor
Netzwerkverbindung
25
Installationsanleitung – Devireg™ 550 Thermostat
7 Bei der Installation des Devireg™ 550 wählen Sie
die Art der Heizung und den dazugehörigen Sensor
aus.
Sie haben drei Wahlmöglichkeiten:
Komfortbeheizung: Gleichbleibende Temperatur
auf dem Fußboden, z. B. in Badezimmern oder
anderen Räumen, wo man oft barfuß geht.
Montieren Sie den Fußbodensensor und wählen Sie
nur den Fußbodensensor im Basis-Setup (siehe
Seite 25).
Vollständige Raumbeheizung: Regelung der
Raumtemperatur in Aufenthaltsräumen, Wohnzimmern usw.
Montieren Sie den Fußbodensensor und wählen Sie
sowohl den Fußboden- als auch den Raumsensor
im Basis-Setup (siehe Seite 25).
Kein Fußbodensensor: Ein Fußbodensensor ist nicht
vorhanden und kann nicht installiert werden.
Wählen Sie nur Raumsensor im Basis-Setup (siehe
Seite 25).
Beachten Sie, dass die Temperatursteuerung
ohne Fußbodensensor weniger exakt ist. DEVI
empfiehlt die Installation eines Fußbodensensors.
Benutzen Sie nicht den Devireg™ 550 ohne
Fußbodensensor, wenn das Heizelement auf oder
unter Holzoberflächen und anderen temperaturempfindlichen Oberflächen installiert ist.
26
Installationsanleitung – Devireg™ 550 Thermostat
8 Montieren Sie den Thermostat in der Schalter-
dose.
Bevor Sie am Devireg™ 550 Thermostat
arbeiten, müssen Sie sicherstellen, dass die
Stromversorgung zu anderen Thermostaten,
mit denen der betreffende Thermostat in
Verbindung steht, unterbrochen wird.
9 Bauen Sie den Thermostat wieder zusammen,
indem Sie zuerst den Rahmen befestigen,
danach das Displaymodul montieren und zum
Schluss die Frontkappe zurechtdrücken.
Befestigen Sie das Display vorsichtig auf
dem Modul. Die acht Steckerstifte müssen
anhand der vier Zapfen exakt am Stecker ein-
gesetzt werden.
Beim Einschrauben dürfen die beiden
Schrauben nicht zu fest angezogen werden.
Schraubenlöcher
8
9
Nicht zu fest anziehen!
27
Installationsanleitung – Devireg™ 550 Thermostat
Devireg™ 550 aktivieren
Beim erstmaligen Anschließen des Thermostaten
an das Stromnetz muss man für den Zugang zum
Basis-Setup einen Code verwenden. Das Wort COdE
erscheint auf dem Display.
1 Drehen Sie den Schalter rechts herum (im Uhr-
zeigersinn), bis auf dem Display 0044 erscheint.
2 Drücken Sie den Schalter.
1
2
28
Installationsanleitung – Devireg™ 550 Thermostat
3 Wählen Sie anschließend den/die Sensoren,
der/die für das betreffende Heizungssystem
verwendet werden soll(en):
Devireg™ 550 kann zwei Sensoren verwenden:
• einen eingebauten Raumsensor
• einen externen Fußbodensensor.
Drehen Sie den Schalter, um entweder
• Raumsensor (rS),
• Fußbodensensor (FS),
• oder beides zu wählen (rFS).
4 Drücken Sie den Schalter, wenn Sie sich ent-
schieden haben. Wenn Devireg™ 550 nur einen
Fußbodensensor verwendet, wird die momentane Temperatur (5°C bis 35°C) auf dem Display
nicht angezeigt; dagegen erscheint eine Skala
von 1 bis 10.
Benutzen Sie stets Fußbodensensoren,
wenn das Heizelement auf oder unter Holzoberflächen installiert ist!
3
4
29
Installationsanleitung – Devireg™ 550 Thermostat
Basis-Setup ändern
So wird das Basis-Setup geändert:
1 Halten Sie den Schalter 12 Sekunden gedrückt.
Jetzt erscheint das Wort COdE.
2 Drehen Sie den Schalter, um den Code zu
einzustellen.
3 Drehen Sie, bis der Code 0044 erscheint.
4 Drücken Sie den Schalter.
12 Sek.
1
2
30
3 4
Installationsanleitung – Devireg™ 550 Thermostat
Sie haben jetzt Zugang zum Basis-Setup, das Sie durch folgende Menüpunkte führt:
Setup von Basisanzeige im Display
Netzwerktyp
Adaptive Regelung
Temperaturanzeige
Sensor
Max. Temperatur
Offset
Nachtabsenkung
Uhrzeitangabe
Für jeden Menüpunkt kann man eine Einstellung vornehmen (den Schalter zunächst drehen,
dann drücken) oder durch Schalterdruck zum nächsten Punkt gehen (und damit die vorgegebene
Einstellung des Herstellers akzeptieren).
31
Installationsanleitung – Devireg™ 550 Thermostat
Netzwerktyp
Zuerst müssen Sie angeben, ob der Thermostat
• allein (ALOne),
• als Master-Thermostat (MASter)
• oder als Slave-Thermostat (SLAve) verwendet wer-
den soll. Alle Devireg™ 550 Thermostate in einem
Gebäude können in einem Master/Slave-Netzwerk
verbunden werden (zentrale Regulierung der
Uhrzeit und anderer Parameter). In einem Netzwerk
darf nur ein Thermostat Master sein. Montieren Sie
erst die Slave-Thermostate. Lesen Sie mehr über
Netzwerke auf Seite 36. Falls Sie die Thermostate
nicht in einem Master/Slave-Netzwerk montieren
möchten, wählen Sie ALO.
1 Drehen Sie den Schalter und wählen Sie ALO, MAS
oder SLA.
2 Drücken Sie nach der Einstellung den Schalter.
Wenn Sie Slave wählen, sind nicht alle Punkte im
Basis-Setup zugänglich.
Die fehlenden Einstellungen können nur auf dem
Master reguliert werden.
Inwieweit ein Netzwerk mit Master/Slave-Thermostaten definiert ist oder ob alle Thermostate als
“alone” definiert sind, ist ohne Bedeutung für den
späteren Anschluss an WEB Home.
Bei Arbeiten an Thermostaten, die innerhalb
eines Netzwerkes verbunden sind, ist sicherzustellen, dass alle Thermostate spannungsfrei geschaltet
sind, bevor die Arbeiten aufgenommen werden!
1
2
32
Installationsanleitung – Devireg™ 550 Thermostat
– Die adaptive Funktion des Devireg™ 550
kann ausgeschaltet werden.
1 Status für die adaptive Funktion wählen:
– AdAP Adaptive Funktion eingeschaltet
– OFF Adaptive Funktion ausgeschaltet
2 Zum Bestätigen drücken
Temperaturanzeige
Wählen Sie anschließend, ob der Thermostat die
Temperatur in Celcius (°C) oder in Fahrenheit (°F)
anzeigen soll.
3 Drehen Sie den Schalter, um °C oder °F zu
wählen.
4 Bestätigen Sie Ihre Eingabe durch Drücken des
Schalters.
1
2
3
4
33
Installationsanleitung – Devireg™ 550 Thermostat
Sensor
Anschließend wählen Sie den Sensor oder die Sen-
soren, der/die für das betreffende Heizungssystem
verwendet werden soll(en).
Devireg™ 550 kann zwei Sensoren verwenden,
einen eingebauten Raumsensor sowie einen
externen Sensor, der im Fußboden montiert
werden muss.
1 Drehen Sie den Schalter und wählen Sie
entweder
• Raumsensor (rS),
• Fußbodensensor (FS)
• oder beides (rFS).
2 Drücken Sie nach der Einstellung den Schalter.
Wenn Devireg™ 550 nur Fußbodensensoren
verwendet, erscheint die momentane Temperatur
(5°C bis 35°C) nicht im Display; stattdessen wird
eine Skala von 1 bis 10 angezeigt.
1
2
34
Installationsanleitung – Devireg™ 550 Thermostat
Maximale Temperatur
Aus Rücksicht auf die verschiedenen Fußbodenaufbauten bzw. Oberbodenbelägen kann man eine
maximale Temperatur im Fußboden (Mt) wählen,
die nicht überschritten werden darf. Die Temperatur kann zwischen 20°C und 50°C eingestellt
werden.
1 Drehen Sie den Schalter, bis die gewünschte
maximale Fußbodentemperatur angezeigt wird.
2 Drücken Sie nach der Einstellung den Schalter.
Die maximale Fußbodentemperatur ist vom
Hersteller auf 45°C eingestellt, um Überhitzung zu
vermeiden. Bei hölzernen Fußbodenkonstruktionen
empfiehlt DEVI™ die maximale Temperatur auf
30°C zu begrenzen.
Maximale Temperaturen für verschiedene Fußbodentypen:
Fliesen auf Spanplatten 30°C
Teppich/Vinyl auf Spanplatten 35°C
Holzfußböden (Parkett, Bohlen,
usw.)
Andere (Beton, Estrich, usw.) 45°C
30°C
2
1
35
Installationsanleitung – Devireg™ 550 Thermostat
Oset-Regulierung
Die Offset-Funktion (OFFS) kann dazu verwendet
werden, die Temperaturanzeige im Devireg™ 550
im Vergleich zu einem Thermometer im Raum auf
eventuelle Ungenauigkeiten hin zu überprüfen und
diese zu korrigieren (Diese Funktion steht bei der
Fühlerwahl [FS] nicht zur Verfügung).
Wenn das Thermometer z. B. 1°C mehr anzeigt als
am Thermostat eingestellt ist, kann dieser Unterschied um +1°C reguliert werden. Dann wird der
Thermostat denselben Wert anzeigen, wie das
Thermometer.
1
Der Einstellungsbereich liegt zwischen -5.5°C bis
+5.5°C.
1 Drehen Sie den Schalter, bis die gewünschte
Regulierung des Offset angezeigt wird.
2 Drücken Sie nach der Einstellung den Schalter.
36
2
Installationsanleitung – Devireg™ 550 Thermostat
Nachtabsenkung
Anhand des eingebauten Timers kann der Thermo-
stat so programmiert werden, dass er die Tempe-
ratur beispielsweise nachts auf ein sparsameres
Niveau absenkt.
Die Temperatur kann unter LO zwischen 0°C
und -30°C gesenkt werden. Sie können z. B. -5°C
wählen, wenn Sie die Temperatur um 5 Grad
senken möchten.
1 Drehen Sie den Schalter, um das gewünschte
Sparniveau zu wählen.
2 Drücken Sie nach der Einstellung den Schalter.
1
Wenn eine normale Raumbeheizung installiert
ist, darf die Temperatur nachts nicht mehr als etwa
5°C abgesenkt werden.
2
37
Installationsanleitung – Devireg™ 550 Thermostat
Uhrzeitangabe (12 Stunden AM/PM oder
24 Stunden)
Zuletzt stellen Sie die Uhrzeit ein. Geben Sie an, ob
Sie eine 24-stündige Anzeige oder eine 12-stündige
Anzeige (AM/PM) bevorzugen.
1 Drehen Sie den Schalter, um 12 oder 24 Stunden
zu wählen.
2 Um Ihre Einstellung zu bestätigen, drücken Sie
den Schalter.
Damit sind die Änderungen im Basis-Setup beendet. Das Display kehrt zum täglichen Bedienungsmenü zurück.
Für die Einstellung der Uhr und der Nachtab-
senkung verweisen wir auf die Bedienungsanleitung für den Devireg™ 550 Thermostaten.
1
2
38
Installationsanleitung – Devireg™ 550 Thermostat
Werkseinstellungen Devireg™ 550
Seitens des Herstellers ist der Thermostat mit folgenden Parametern eingestellt:
Bedienung Einstellungen des
Herstellers
Netzwerktyp Alone Alone, Master oder Slave
Temperaturanzeige °C °C oder °F
Sensor Raum- und Fußbodensen-
sor (rFS)
Max. Temperatur +45°C +20°C bis +50°C
Offset 0.0°C -5.5°C bis +5.5°C
Nachtabsenkung -5°C 0°C bis -30°C
Wochentag 1 1, 2, 3, 4, 5, 6, 7
Uhrzeitangabe 24 12 Stunden AM/PM oder 24 Stunden
Uhrzeit --:-- --:-Timereinstellungen - Bis zu 336/Woche
Mögliche Einstellungen
Raumsensor (rS), Fußbodensensor (FS) oder Raum- und
Fußbodensensor (rFS)
39
Installationsanleitung – Devireg™ 550 Thermostat
Netzwerkeinstellung
Mehrere Devireg™ 550 Thermostate können in
einem Netzwerk miteinander verbunden werden.
Das gilt auch für alle Devireg™ 550 Thermostate,
die in einem Gebäude installiert sind. Dies ermöglicht zentrales Programmieren und die zentrale
Einstellung anderer Parameter, wie z. B. der Uhrzeitangabe. Das Netzwerk kann bis zu 32 Einheiten,
d. h. 1 Master-Einheit und bis zu 31 Slave-Einheiten
enthalten. Es kann nur eine Master-Einheit geben.
Ein Devireg™ 550 Thermostat kann allein funktionieren, obgleich er mit dem Netzwerk verbunden ist. In diesem Fall reagiert der Thermostat nicht
auf Netzwerkinformationen und wird auch keine
senden, zählt aber als eine der max. 32 Einheiten
des Netzwerkes.
Die Einheiten werden im Netzwerk parallel
geschlossen. Als Netzwerkleitung ist z. B. eine
Busleitung YCY 2x2x0,8 mm² zu verwenden.
Die maximale Länge der Leitungen ist 500 m. Falls
mehrere Master-Einheiten auf dem Netzwerk
konfiguriert sind, erscheint auf dem Display eine
Fehlermeldung, d. h. die Einheit muss neu konfiguriert werden. Wenn ein Devireg™ 550 Thermostat
als Slave-Einheit konfiguriert ist, werden folgende
Parameter von der Master-Einheit gesteuert:
Uhr, Wochentag, °C oder °F, Uhrzeitangabe: 12 Std.
AM/PM oder 24 Std., Nachtabsenkungsprogramm
Bei Arbeiten an Thermostaten, die innerhalb
eines Netzwerkes verbunden sind, ist sicherzustellen, dass alle Thermostate spannungsfrei geschaltet
sind, bevor die Arbeiten aufgenommen werden!
40
Installationsanleitung – Devireg™ 550 Thermostat
Fehlermeldungen
Devireg™ 550 hat ein eingebautes System, das
dauernd das Heizungssystem, den Thermostat und
ein eventuelles Netzwerk nach Funktionsfehlern absucht.
Wenn ein Fehler entsteht, blinkt das Display und
der gefundene Fehler kann abgelesen werden. Der
Fehler wird als Nummer von 1 bis 7 abzulesen sein.
Nr. Fehler Maßnahme
2 Als Master konfiguriert, aber hat noch einen
Master registriert.
3 Als Slave-Einheit konfiguriert, hat jedoch keine
Befehle von der Master-Einheit erhalten.
4 Der Thermostat ist außer Betrieb wegen
Überhitzung.
5 Sensorfehler, Kurzschluss des Fußboden-
sensors.
6 Sensorfehler, Fußbodensensor abgeschaltet. Tauschen Sie den Fußbodensensor aus.
7 Die Uhr ist nicht eingestellt. Stellen Sie die Uhr ein.
Um nach einer Fehlermeldung ein ‘Reset’ durchzuführen, gehen Sie alle Punkte im Basis-Setup
durch (siehe Seite 26).
Ein Fehler am Fußbodensensor / an der Sen-
sorleitung oder Überhitzung des Thermostaten
schaltet die Heizung ab.
Nur eine Einheit darf als Master konfiguriert sein.
Eine der Einheiten muss als Master konfiguriert
werden.
(Thermostat abkühlen lassen) Gehen Sie über
„COdE 0044“ zu den Grundeinstellungen und
bestätigen Sie alle Einstellungen.
Tauschen Sie den Fußbodensensor aus.
41
Installationsanleitung – Devireg™ 550 Thermostat
Technische Daten für den Devireg™ 550 Thermostat
Temperaturbereich +5°C bis +35°C oder OFF
Temperaturbegrenzung +20°C bis +50°C
Betriebsspannung 180 - 250 V ~ 50/60 Hz
Ohmsche Belastung 250 V ~ 16 A
Induktive Belastung cos ϕ = 0.3 Max. 1 A
Energieverbrauch < 500 mW
Gangreserve 100 Stunden
Nachtabsenkung 0°C bis -30°C
Offset -5
Schutzklasse IP 30
Sensortyp NTC Fußbodensensor
Sensorwert 15 kOhm/25°C
42
Installationsanleitung – Devireg™ 550 Thermostat
Devireg™ 550 Anschlussdiagramm
Heizelement
Netzanschluß
NTC Fußbodensensor
Netzwerkverbindung
43
Notizen
Bedienungs- / Installationsanleitung
Devireg™ 550 Thermostat
Bedienungsanleitung – Devireg™ 550 Thermostat
1
Über den Thermostaten
Seite 2 – 8
2
Wochentag und Uhrzeit einstellen
Seite 10 – 11
3
Temperatur einstellen
Seite 12 – 13
4
Absenkzeiten einstellen
Seite 14 – 17
Ihr DEVI-Fußbodenheizsystem
Herzlichen Glückwunsch!
Sie haben einen Devireg™ 550 Thermostaten
erworben, der ein Teil Ihres DEVI™ Heizsystems
darstellt.
DEVI™ hat den Devireg™ 550 entwickelt, um Ihr
Fußboden-Heizsystem und die Beheizung Ihres
Heimes so wirtschaftlich und umweltfeundlich wie
nur irgend möglich zu gestalten.
Der Devireg™ 550 arbeitet dynamisch durch
Erfassung der Raum- als auch der Fußbodentemperatur, um eine optimale Effizienz zu
gewährleisten und Ihnen den höchsten Komfort zu
bieten.
Ist der Devireg™ 550 erst einmal installiert, wird er
Ihr Fußboden-Heizsystem innerhalb weniger Tage
vollständig optimieren.
Wir wünschen Ihnen viele Jahre lang angenehmen
Komfort mit Ihrem neuen DEVI System.
Warnung!
Beachten Sie bitte, dass Sie keine wärmestauenden Gegenstände auf den beheizten Boden legen,
dies könnte zu Schäden an der Fußbodenkonstruktion führen.
1
Bedienungsanleitung – Devireg™ 550 Thermostat
Über den Thermostaten
1
2
3
4
Einleitung
Der Devireg™ 550 ist ein speziell für Fußbodenheizsysteme entwickelter Temperaturregler.
Der Devireg™ 550 misst eine Kombination
der Strahlungswärme des Fußbodens und
der Raumtemperatur im Verhältnis zur
Außentemperatur. Das bedeutet, sobald
Sie Ihren Devireg™ 550 auf die gewünschte
Komforttemperatur eingestellt haben, stellt
er die Heizleistung unter Berücksichtigung
der Wetterverhältnisse automatisch auf Ihre
Komforttemperatur ein.
Der Devireg™ 550 registriert auch akute
Temperaturabfälle im Raum. Doch anstelle
einer sofortigen Aufheizung, um den
Temperaturunterschied auszugleichen, nutzt der
Devireg™ 550 die gespeicherten Informationen
und prüft, ob der Temperaturabfall z. B. durch ein
kurzzeitig geöffnetes Fenster hervorgerufen wurde.
Außerdem ist die Programmierung von
Absenktemperaturen (z. B. Absenkung der
Temperatur während der Nacht oder wenn Sie
außer Haus sind) sehr einfach. Sie brauchen
sich keine Gedanken machen, wie viel früher
Sie die Heizung einschalten müssen, um zu
einem bestimmten Zeitpunkt eine bestimmte
Raumtemperatur zu erreichen. Teilen Sie
Ihrem Devireg™ 550 einfach nur mit, wann
Sie Ihre Komforttemperatur wünschen, dann
sorgt der Devireg™ 550 für den Rest. Durch die
Identifizierung des Wärmeverlustes im Raum
erkennt Ihr Devireg™ 550, wann die Heizung
eingeschaltet werden muss, um die gewünschte
Temperatur zum gewünschten Zeitpunkt zu
erreichen.
Devireg™ 550 – der mitdenkende Thermostat!
2
Symbol für „Timerbetrieb“ Symbol für „Relais eingeschaltet“
Symbol für Frostschutz
Numerische Anzeige
für Zeit, Temperatur,
Text usw.
Wochentage
Blinkendes Segment für aktuelle Zeit
Über den Thermostaten
Symbol für Grad Celsius/Fahrenheit
Anzeige von AM/PM-Zeit bei
12-Stundenanzeige
24-Stunden Zeitsegmente, welche die
aktuelle Zeit und das aktuelle TimerProgramm anzeigen = 48 Zeitsegmente
Symbol für Zeiteinstellung
Symbol für Timer-Programmierung
Schalter
3
Bedienungsanleitung – Devireg™ 550 Thermostat
1
2
3
4
Thermostat-Schalter
Sie können den Schalter auf drei verschiedene
Arten bedienen:
– Sie können ihn drehen.
– Sie können ihn kurz drücken.
– Sie können ihn für mehrere
Sekunden gedrückt halten.
4
Betätigung der Kindersicherung
Über den Thermostaten
1 Taste drücken und gedrückt halten.
2 Die Taste festhalten und langsam gegen den
Uhrzeigersinn drehen, bis „Code“ im Display
angezeigt wird.
3 Im Uhrzeigersinn drehen, um „0033“
auszuwählen.
4 Zum Bestätigen drücken. wird im Display
angezeigt.
– Die Kindersicherung ist aktiviert. Der Thermostat
kann über die Taste nur betätigt werden, um die
Kindersicherung auszuschalten.
– Die Kindersicherung kann über die gleichen
Schritte wie beim Einschalten ausgeschaltet
werden.
1
3
2
4
5
Bedienungsanleitung – Devireg™ 550 Thermostat
1
2
3
4
Thermostat Ein-/Ausschalten
Bevor Sie den Thermostaten ausschalten können,
muss die Timerfunktion (durch Timersymbol auf
dem Display des Thermostaten angezeigt)
deaktiviert werden. Drücken Sie den Schalter, um
die Timerfunktion auszuschalten.
Um den Thermostaten auszuschalten, drehen Sie
den Schalter gegen den Uhrzeigersinn bis das
Symbol Frostschutz ❄ erscheint. Wenn Sie nun
weiterdrehen, wird OFF auf dem Display angezeigt.
Um den Thermostaten wieder einzuschalten,
erhöhen Sie die Temperatur auf über +5°C
(1 auf der Skala). Dies erreichen Sie, indem Sie
den Schalter im Uhrzeigersinn drehen .
Wenn der Devireg™ 550 nur mit dem
Fußbodensensor arbeitet, zeigt das Display nicht
die Temperatur in °C (5° bis 35°), sondern eine
Skala von 1 bis 10 (jeweils in Schritten von 5°C).
6
Timerfunktion ein-/ausschalten
Die Timerfunktion wird für die automatische
Umschaltung zwischen Zeiten mit Heizbetrieb
(Komforttemperatur) und Absenkbetrieb (z. B.
nachts) verwendet. Ist die Timerfunktion
eingeschaltet, erscheint das Timersymbol (Uhr)
oben im Display.
– Drücken Sie den Schalter, um die Timerfunktion
auszuschalten.
– Drücken Sie den Schalter erneut, um die
Timerfunktion wieder einzuschalten.
Weitere Informationen darüber, wie Sie Zeiten
mit Absenkbetrieb programmieren können (z. B.
nachts), finden Sie auf Seite 12.
Zeitsegmente
Die sichtbaren Segmente zeigen Zeiten mit
Normaltemperatur, während leere Felder Zeiten
mit Absenktemperatur anzeigen (z. B. nachts).
Der blinkende Punkt zeigt die aktuelle Tageszeit (jeweils halbe Stunde).
Über den Thermostaten
7
Bedienungsanleitung – Devireg™ 550 Thermostat
1
2
3
4
Netzwerk-Einrichtung mit
einem Master-Thermostaten
Sind mehrere Devireg™ 550 Thermostate
im Haus installiert, können alle über eine
Netzwerkleitung (2 Adern) miteinander
verbunden werden. Ein beliebiger Thermostat
ist nun als Master (MAS) zu konfigurieren
und die übrigen als Slave-Einheiten (SLA).
In diesem Fall werden die folgenden
Funktionen durch den als Master
konfigurierten Thermostaten auf die als
Slave konfigurierten übertragen:
• Zeit
• °C oder °F
• 12/24 Stunden
• Absenktemperatur
Sind die Thermostate in einem Netzwerk
miteinander verknüpft, müssen alle
Einstellungen in Bezug auf die Tageszeit,
den Wochentag und/oder Zeiten mit
Absenkbetrieb am Master-Thermostaten
vorgenommen werden. Die Änderungen
werden sich dann auf alle Slave-Thermostate
auswirken.
Bitte fragen Sie Ihren Installateur, ob die
Thermostate in Ihrem Haus in einem
Netzwerk miteinander verknüpft sind und
welcher der Thermostate ggf. der
Master-Thermostat ist.
8
Notizen
9
Bedienungsanleitung – Devireg™ 550 Thermostat
Wochentag und Uhrzeit einstellen
1
2
3
4

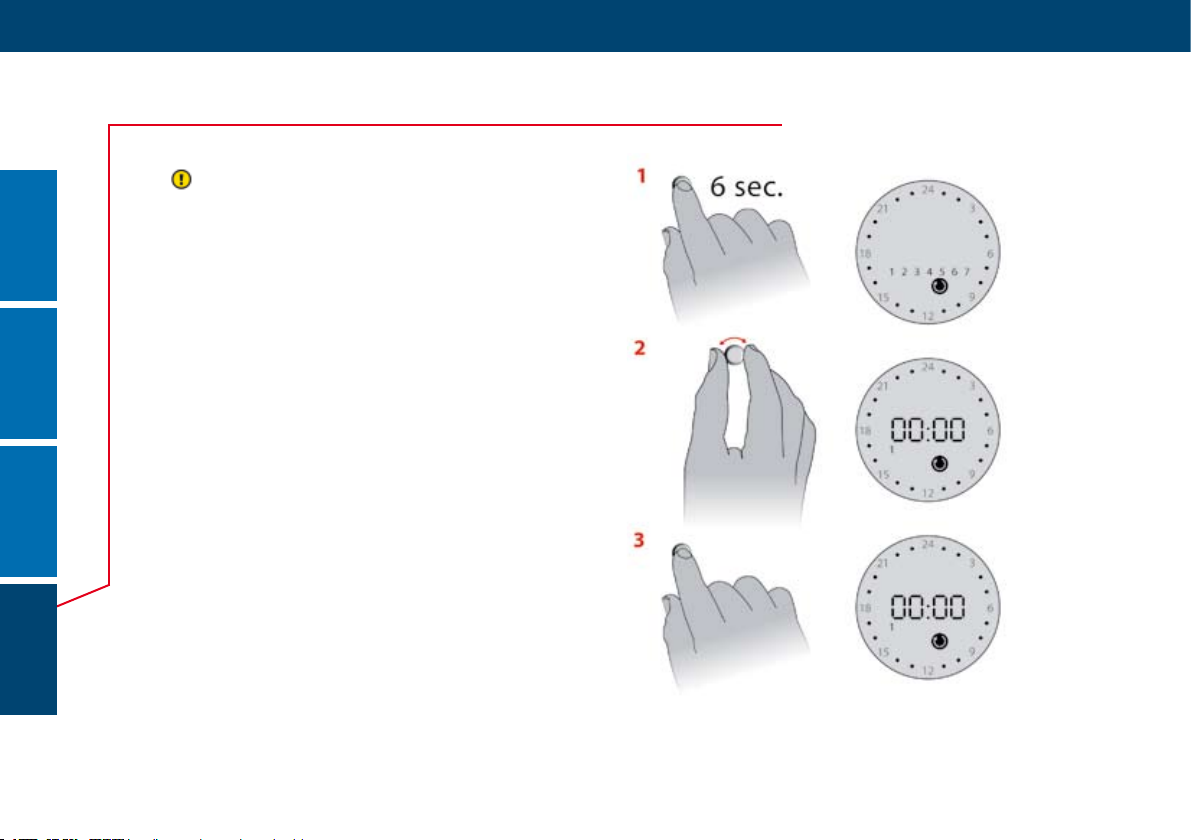

Wochentag einstellen
1 Halten Sie den Schalter 3 Sekunden lang gedrückt.
Danach erscheint ein Symbol für die Einstellung der
Uhrzeit und die Nummer des Wochentages auf dem
Display.
2 Drehen Sie den Schalter links bzw. rechts herum,
bis die Uhrzeit 0:00 passiert. Jedes Mal, wenn
Uhrzeit 0:00 passiert, wird die Zahl für den
Wochentag um 1 erhöht bzw. verringert, je
nachdem, in welche Richtung Sie den Schalter
gedreht haben. Die von Ihnen eingestellte Zahl
wird der Wochentag des aktuellen Tages sein.
Die Zahlen 1 - 7 geben keine bestimmten Tage an,
d. h. Sie können selbst festlegen, welcher Wochentag
z. B. die Nummer 1 erhält usw. (üblicherweise ist
1 = Montag). Beispiel: Wenn heute Dienstag ist und
Sie wählen 2 auf dem Display, wird der Dienstag
die Nummer 2 erhalten.
3 Stellen Sie die Uhrzeit ein, indem Sie den Schalter
links oder rechts herum drehen.
4 Drücken Sie den Schalter einmal kurz, um die
Einstellungen zu speichern.
10
Uhr einstellen
Die Uhr ist werksseitig nicht eingestellt!
1 Halten Sie den Schalter 3 Sekunden lang gedrückt.
Danach erscheint das Symbol für das Einstellen der
Uhr auf dem Display.
2 Stellen Sie die Uhrzeit ein, indem Sie den Schalter
links oder rechts herum drehen.
3 Drücken Sie den Schalter einmal kurz, um die
Einstellungen zu speichern.
Wochentag und Uhrzeit einstellen
11
Bedienungsanleitung – Devireg™ 550 Thermostat
Temperatur einstellen
1
2
3
4
Konstante Temperatur
Wenn Sie den Timer ausschalten, hält der Thermostat
die eingestellte Temperatur (wie Sie den Timer ein-/
ausschalten lesen Sie auf Seite 6). Diese Einstellung
ist dann sinnvoll, wenn 24 Stunden lang geheizt werden soll oder bei dauerhaftem Absenkbetrieb,
z. B. wenn Sie in den Urlaub fahren. Werden alle
Zeitsegmente gezeigt, wird konstant geheizt.
Feste Zeiten für Absenktemperatur
Mit dem eingebauten Timer können Sie für jeden
Wochentag beliebige Zeiten für den Absenkbetrieb
festlegen (z. B. nachts oder wenn Sie zur Arbeit
sind). Dies bedeutet automatisches Umschalten
zwischen Absenk- und Komforttemperatur.
Weitere Informationen darüber, wie Sie Zeiten mit
Absenkbetrieb programmieren können, finden Sie
auf Seite 12.
Ist der Timer aktiv, wird dies durch das TimerSymbol in Form einer Uhr auf dem Display
angezeigt.
Auf dem Display wird die gewünschte
Temperatur angezeigt. In Zeiten mit Absenkbetrieb
(es werden keine Segmente angezeigt) wird die
Temperatur um die Absenktemperatur
heruntergefahren, die bei der Installation des
Thermostaten definiert wurde (z. B. 5°C).
12
Temperatur einstellen
Timerfunktion ein-/ausschalten
Drücken Sie den Schalter, um die Timerfunktion
ein-/auszuschalten. Das Timersymbol auf dem
Display zeigt an, dass die Timerfunktion
eingeschaltet ist.
Anwendungen für Bäder und Duschen
Bei Anwendungen in Verbindung mit Bädern
und Duschen wird der Thermostat häufig
außerhalb des entsprechenden Raumes
angebracht. Da der Thermostat sich nicht
in dem Raum befindet, für den er die
Temperatur regeln soll, misst er die Fußbodentemperatur auschließlich über den Fußboden-
sensor, weshalb das Display die Temperatur in Form
einer Skala von 1 - 10 anstatt in ° Celsius anzeigt.
Die empfohlene Einstellung für derartige Situationen
ist 5 - 6, was 25 - 30°C Bodentemperatur entspricht.
Diese Einstellung gilt auch, wenn der Devireg™ 550
für ein Fußbodentemperiersystem verwendet
wird und ein weiterer Heizkörper im selben Raum
installiert ist.
Temperatur erhöhen
Drehen Sie den Schalter im Uhrzeigersinn ,
um die Temperatur zu erhöhen.
Temperatur absenken
Drehen Sie den Schalter gegen den Uhrzeigersinn
, um die Temperatur abzusenken.
Frostschutz
Um die Frostschutzfunktion einzuschalten,
senken Sie die Temperatur auf +5°C ab.
Danach erscheint ein Frostschutzsymbol
auf dem Display.
13
Bedienungsanleitung – Devireg™ 550 Thermostat
Zeiten für Absenktemperatur einstellen (Timer)
1
2
3
4
Der Timer ist werksseitig nicht eingestellt.
1 Halten Sie den Schalter ca. 6 Sekunden lang
gedrückt. Danach erscheint das Symbol für
die Timerprogrammierung und die Zahlen
1 - 7 für die Wochentage.
2 Wählen Sie den Wochentag, mit dem Sie
beginnen möchten, indem Sie den Schalter so
lange drehen, bis der gewünschte Wochentag
angezeigt wird. Weitere Informationen zur
Einstellung des Wochentages finden Sie auf
Seite 8.
3 Drücken Sie den Schalter einmal, um den
Wochentag auszuwählen.
Jetzt können Sie die gewünschten Heiz und Absenkzeiten definieren.
14

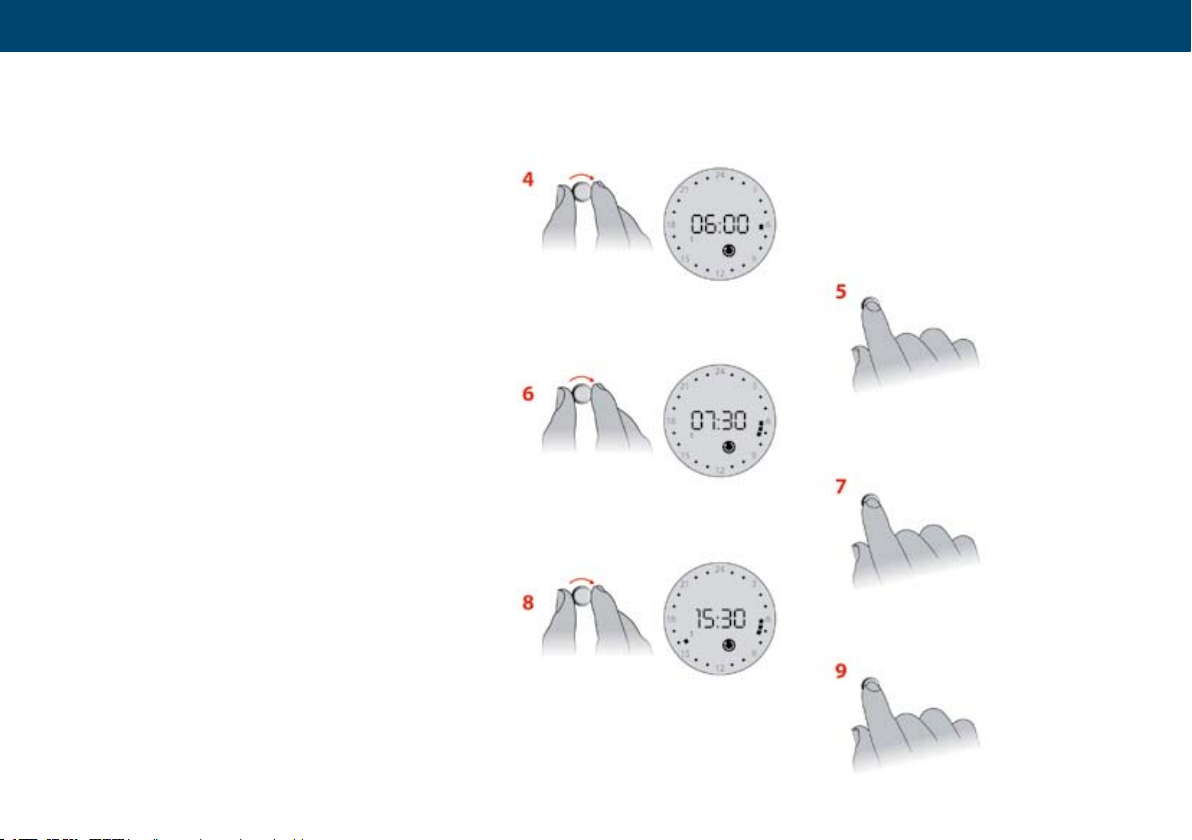

4 Drehen Sie den Schalter im Uhrzeigersinn, um
die Zeit einzustellen, zu der Normalbetrieb
(Komforttemperatur) gewünscht wird, z. B.
06:00. Der Timer lässt sich in 30-Minuten Intervallen stellen.
5 Drücken Sie den Schalter.
6 Drehen Sie den Schalter im Uhrzeigersinn, um
die Zeit einzustellen, zu der die Temperatur
wieder abgesenkt werden soll. Es müssen
schwarze Segmente auf dem Display stehen
bleiben, welche die Komfortperiode anzeigen.
7 Drücken Sie den Schalter.
8 Drehen Sie den Schalter im Uhrzeigersinn bis
zum Beginn der nächsten Heizzeit, z. B. 15:30.
Es sollten jetzt keine Segmente für den
eingestellten Absenkzeitraum angezeigt
werden.
Zeiten für Absenktemperatur einstellen
9 Drücken Sie den Schalter.
15
Bedienungsanleitung – Devireg™ 550 Thermostat
1
2
3
4
10 Drehen Sie den Schalter erneut im Uhrzeigersinn
bis zu der Zeit, bei der der Absenkbetrieb ein geschaltet weren soll, z. B. 22:30. Die schwarzen
Segmente zwischen 15:30 und 22:30 zeigen die
Komfortperiode an.
11 Drücken Sie den Schalter.
12 Drehen Sie den Schalter vorwärts, um die
Einstellungen für die nachfolgenden Wochentage
in gleicher Weise vorzunehmen, bis Sie die
Einstellungen für alle Wochentage vorgenommen
haben.
Jedes Mal, wenn die Uhr Mitternacht (00:00)
überschreitet, geht sie über zum nächsten
Wochentag.
13 Nach allen Einstellungen für eine Woche, halten Sie
den Schalter abschließend 3 Sekunden gedrückt,
um Ihre Einstellungen zu speichern. Das Display kehrt
danach automatisch zur normalen Anzeige zurück.
Mit dem Devireg™ 550 brauchen Sie nur die Zeiten
programmieren, zu denen Sie Komfort- bzw. Absenktemperaturen wünschen. Für den Rest sorgt der Thermostat.
Sie brauchen nicht auszurechnen, wann die Heizung sich
einschalten muss; dies erledigt der Devireg™ 550 für Sie.
Bitte beachten Sie folgendes: Wenn Sie an irgendeinem
Punkt einen Fehler machen sollten, drehen Sie einfach
den Stellring gegen den Uhrzeigersinn bis zum ersten
Segment und drücken den Schalter, damit werden die
Markierungen gelöscht.
16
Einstellen der minimalen Bodentemperatur
(Dies gilt nur, wenn der Thermostat konfiguriert ist, einen
Raum- und Bodenfühler zu verwenden.)
Zeiten für Absenktemperatur einstellen
1
1 9 Sekunden lang gedrückt halten. „MFt“ (Minimale
Bodentemperatur) wird im Display angezeigt.
2 Stellen Sie die minimale Bodentemperatur ein.
3 Zum Bestätigen drücken. Das Display kehrt zur
normalen Anzeige zurück.
– Die Bodentemperatur wird über dem eingestellten
unteren Grenzwert gehalten.
2
3
17
Bedienungsanleitung – Devireg™ 550 Thermostat
1
2
3
4
Fehlermeldungen
Der Devireg™ 550 hat ein eingebautes System,
das ständig die Fühler, den Thermostaten und ein
eventuelles Netzwerk überwacht. Tritt ein Fehler auf,
blinken alle Zeitsegmente und der entsprechende
Fehlercode wird als Zahl zwischen 2 und 7 angezeigt.
Nr.
Fehler
2
Es sind ein oder mehr Regler als Master konfiguriert.
3
Es ist mindestens ein Regler als Slave konfiguriert,
jedoch kein Master gefunden.
4
Der Thermostat hat sich wegen einer
Überhitzung abgeschaltet.
5
Sensorfehler. Kurzschluß in Fußbodensensor.
6
Sensorfehler. Unterbrechung im Stromkreis
des Fußbodensensors.
7
Uhr ist nicht gestellt.
Fehlermeldungen
Ein Fehler am Fußbodensensor/Sensorkabel oder
eine Überhitzung eines Thermostaten führt zur
Abschaltung der Heizung.
Abhilfemaßnahme?
Rufen Sie einen Elektriker (es darf nur ein Thermostat
als Master konfiguriert sein).
Rufen Sie einen Elektriker (ein Thermostat muss als
Master konfiguriert sein).
(Thermostat abkühlen lassen) Gehen Sie über
„COdE 0044“ zu den Grundeinstellungen und
bestätigen Sie alle Einstellungen.
Rufen Sie einen Elektriker (der Fußbodensensor muss
ausgewechselt werden).
Rufen Sie einen Elektriker (der Fußbodensensor muss
ausgewechselt werden).
Stellen Sie die Uhr.
18
Ihre Notizen
Wochentag 1 ist:
Die Temperatur wird um folgende
Anzahl Grad abgesenkt:
Die Thermostate im Haus sind in einem Netzwerk
miteinander verknüpft, davon ist ein Thermostat
als Master konguriert (Ja/Nein):
Bei Anschluß der Thermostate in einem Netzwerkverbund ist folgender Thermostat als Master
konfiguriert:
Fehlermeldungen
19
Notizen
Die DEVI Garantie
Sie haben ein DEVI Produkt gekauft, von dem wir sicher sind, dass es die
Behaglichkeit und Wirtschaftlichkeit Ihres Hauses erhöhen wird.
DEVI liefert komplette Heizlösungen mit Deviflex™ Heizleitungen oder
Devimat™ Heizmatten, Devireg™ Thermostaten und Devifast™ Montage-
band.
Wenn jedoch entgegen allen Erwartungen ein Problem mit unserem Produkt
auftauchen sollte, schicken Sie dieses wenn möglich zusammen mit dem
ausgefüllten Garantiezertifikat an die angegebene Anschrift. DEVI unterliegt
mit Fabrikationsbetrieben in Dänemark als Lieferant in der Europäischen Ge-
meinschaft den generellen Haftungsregeln wie sie in der Direktive 85/374/
CEE und den Gesetzen festgelegt sind.
DEVI gewährt für Materialdefekte und Fabrikationsfehler eine 10-JahresGarantie auf Deviflex™ Heizleitungen und Devimat™ Heizmatten und eine
2-Jahres-Garantie auf alle anderen DEVI Produkte.
Die Garantie ist abhängig von der Bedingung, dass das Garantiezertifikat sorgfältig ausgefüllt ist und der Defekt von einem autorisierten Elektroinstallateur
festgestellt wurde.
Das Garantiezertifikat muß in der jeweiligen Landessprache ausgestellt und
mit dem ISO-Code für das Land in der oberen linken Ecke auf der Vorderseite
der Installationsanleitung versehen sein.
Die Verpflichtung von DEVI besteht darin, dem Kunden das Produkt kostenlos
zu reparieren oder zu ersetzen.
Bei defekten Devireg™ Thermostaten behält sich DEVI das Recht vor, diesen
ohne Belastung für den Kunden und ohne unbegründete Verzögerung zu
reparieren.
Die DEVI Garantie deckt keine Installationen, die von unautorisierten Personen ausgeführt wurden, falsche Anwendung, Beschädigung durch Fremdverschulden, falsche Installation oder nachträglich eintretende Fehler, die dadurch
auftreten könnten. Repariert DEVI die Produkte, die aus einem der vorgenannten Gründe aufgetreten sind, sind alle Kosten vom Kunden zu tragen.
Die DEVI Garantie erlischt, wenn die Zahlung des Materials in Verzug ist.
Zu jeder Zeit wird DEVI effizient und unverzüglich auf alle Fragen und angemessenen Wünsche ihrer Kunden reagieren.
Name
Anschrift
PLZ/Ort
Telefon
Beachten Sie bitte:
Die Garantie ist nur gültig nach Angabe folgender Informationen!
Siehe weitere Bedingungen auf der linken Seite.
Elektrische Installation ausgeführt von
Datum der Installation
Type des Thermostats
Produktionscode
Stempel des Lieferanten
DEVI Deutschland GmbH
Graf-Zeppelin-Straße 12 · 24941 Flensburg
Tel. 04 61 / 9 57 12-0 · Fax 04 61 / 9 31 18
e-mail: mail@devi.de · www.devi.de
DEVI Austria GmbH
Bayernstraße 89 · A-5072 Siezenheim
Tel. 06 62 / 85 33 15-0 · Fax 06 62 / 85 33 15-15
e-Mail: mail@devi.at · www.devi.at
08090684 01.01. · CICERO 04/2009
DEVI Deutschland GmbH
Graf-Zeppelin-Straße 12 · 24941 Flensburg
Tel. 04 61 / 9 57 12-0 · Fax 04 61 / 9 31 18
e-mail: mail@devi.de · www.devi.de
DEVI Austria GmbH
Bayernstraße 89 · A-5072 Siezenheim
Tel. 06 62 / 85 33 15-0 · Fax 06 62 / 85 33 15-15
e-Mail: mail@devi.at · www.devi.at
08090684 01.01. · CICERO 04/2009
Loading...
