1 Sissejuhatus
DEVIreg™ 550 on spetsiaalselt põrandaküttesüsteemidele
mõeldud adaptiivne temperatuurikontroller, millel on sisseehitatud ruumiandur ja väline põrandaandur. Seda saab
siiski kasutada ka teiste küttesüsteemidega (nt elektrikütteseadmed).
Termostaat mõõdab põrandatemperatuuri ja ruumi õhutemperatuuri, kompenseerides välised ilmastikutingimused. See tähendab, et DEVIreg™ 550 reguleerib kütte automaatselt vastavalt teie mugavustasemetele, sõltumata ilmastikutingimustest veidi pärast seadete seadmist ja soovitud mugavustemperatuuri valimist. Samuti tuvastatakse
ootamatu temperatuurilangus ruumis. Selle asemel, et küte
kompenseerimiseks kohe sisse lülitada, info salvestatakse
ning kontrollitakse, kas ootamatu temperatuurilangus võib
olla põhjustatud näiteks 10 minutiks lahti jäetud aknast.
Ka säästutemperatuuride programmeerimine (st temperatuuri langetamine ööseks ja tööoleku ajaks) on väga lihtne.
Kütmise alguse arvutamine pole konkreetse temperatuuri
saavutamiseks konkreetsel ajal vajalik. DEVIreg™ 550-le tuleb vaid öelda, mis ajaks soovite mugavustemperatuuri saavutada, ning ülejäänu toimub automaatselt; tuvastades
ruumi soojuskao määra, teab DEVIreg™ 550, millal alustada
kütmist, et saavutada valitud temperatuur õigeks ajaks.
4 Kasutusjuhend
DEVIreg™ 550
1.1 Ohutusjuhised
Järgige alltoodud juhiseid.
Ärge katke termostaati kinni, riputades selle ette nt rä-
▪
tikud või muud esemed! See halvendab termostaadi
võimet tajuda ja reguleerida ruumitemperatuuri õigesti.
Ärge valage termostaati mitte mingisuguseid vedelik-
▪
ke.
Ärge avage, demonteerige ega modifitseerige termo-
▪
staati mitte mingil viisil.
Kui termostaat paigaldatakse kohta, kus viibivad tihti
▪
väiksed lapsed, kasutage lapselukku.
Ärge katkestage termostaadi toitevarustust.
▪
Termostaadi peab paigaldama volitatud ja kvalifitseeri-
▪
tud paigaldaja vastavalt kohalikele eeskirjadele.
Kasutusjuhend 5
DEVIreg™ 550
2 Seaded
Termostaadi displeil kuvatakse selgete visuaalsete sümbolite abil aktiivseid ja valitud funktsioone, tegelikku temperatuuri ja aega:
1. Külmakaitse sümbol.
2. Kellaaja, temperatuuri, teksti jne numbrikuva.
3.
Nädalapäev.
4. Hetkeaja vilkuv näit.
5. Kellaaja ja nädalapäeva seadmise sümbol.
6. Taimerirežiimi sümbol.
7. Sümbol, mis näitab, et põrandat köetakse.
8. Kraadisümbol.
6 Kasutusjuhend
DEVIreg™ 550
9. Lapselukk.
10. Säästuperioodid (st temperatuuri alandamise perioodid).
Termostaadi seadete muutmise põhireeglid
Juurdepääs sätetele
Väärtuse suurendamiseks
Väärtuse vähendamiseks
Väärtuse kinnitamiseks või järgmise
seade juurde liikumiseks
Temperatuuri mõõtühik
Vajutades ja hoides nuppu teatud
arvu sekundeid all, kuvatakse seadete eri kihid.
Keerake nuppu paremale (päripäeva).
Keerake nuppu vasakule (vastupäeva).
Vajutage nuppu üks kord.
Temperatuuri kuvatakse ruumianduri kasutamisel Celsiuse kraadides
(5 °C kuni 35 °C) või ainult põrandaanduri kasutamisel skaalal 1 kuni
10 (kus iga samm vastab u 5 °C).
Kasutusjuhend 7
DEVIreg™ 550
Võrgu paigaldamine
Kui paigaldatud on rohkem DEVIreg™ 550 termostaate,
võib need ühendada võrku. Sellisel juhul on üks termostaat
juhtseade, mis juhib juhitavate seadmete kellaaega, nädalapäeva ja temperatuuri langetamist säästuperioodide ajal.
See tähendab, et seadet tuleb muuta juhtseadmes, misjärel
need rakenduvad automaatselt ka juhitavates seadmetes.
Selleks et teada saada, kas teie majas olevad termostaadid
on ühendatud võrku ning milline neist on sellisel juhul juhtseade, pöörduge elektriku poole.
2.1 Külmakaitse
Kuidas seada termostaati külmakaitserežiimi
1. Keerake nuppu vastupäeva, kuni temperatuur saavutab väärtuse +5 °C (või
1, kui kasutatakse skaalat 1 kuni 10).
Nüüd kuvatakse displeil sümbol
.
8 Kasutusjuhend
DEVIreg™ 550
2.2 Kellaaeg ja nädalapäev
Kellaaeg ja nädalapäev ei ole vaikimisi seatud.
Kellaaja ja nädalapäeva seadistamine
1. Vajutage nuppu ja hoidke seda 3 sekundit all.
Displeil kuvatakse kellaaja seadistamise sümbol, kellaaeg ja nädalapäeva
number
2. Keerake nuppu paremale või vasakule.
Alati, kui kellaaeg ületab piiri 00:00, muutub nädala-
päev ühe päeva võrra edasi- või tagasisuunas, sõltuvalt sellest, kummale poole te nuppu keerate.
Valitav päev on praegune nädalapäev, st numbrid 1-7
ei tähista ühtegi konkreetset päeva. Näiteks kui täna
on teisipäev ja te valite displeil 2, vastab teisipäev
numbrile 2.
3. Seadke kellaaeg nupu keeramise abil.
4. Pärast õige aja leidmist vajutage seadete salvestami-
seks nuppu üks kord.
Kasutusjuhend 9
DEVIreg™ 550
2.3 Temperatuuri alandamise perioodid
DEVIreg™ 550 võimaldab seadistada termostaat kas püsivale temperatuurile või lasta sellel lülituda madalama temperatuuri (ka säästutemperatuuri) ja mugavustemperatuuri
perioodide vahel.
Vaikimisi on termostaat seatud järgmistele mugavusperioodidele:
Esmaspäev-reede: 6:00 - 8:00 ja 16:00 - 22:30.
▪
Laupäev-pühapäev: 6:00 - 22:30.
▪
Mugavus- ja säästutemperatuuride (nt öösel või tööloleku
ajal) automaatseks vahetamiseks kasutatakse taimerifunktsiooni.
Temperatuuri alandatakse võrreldes mugavustemperatuuriga teatud arvu kraadide võrra. Vaikeseade on -5 °C.
Kui adaptiivfunktsioon on aktiivne (tavaliselt on), peate valima üksnes mugavus- ja säästutemperatuuride ajad. Termostaat arvutab sellisel juhul välja, millal kütmine peab algama, et saavutada ettenähtud ajaks soovitav temperatuur.
10 Kasutusjuhend
DEVIreg™ 550
Kuidas määrata mugavus- ja säästuperioodid
Märkus: Kellaringil olevad märgistused tähistavad muga-
vus- ja säästutemperatuuridega perioode. Vilkuv punkt tähistab praegust kellaaega. Eksimuse korral keerake ketast
vastupäeva esimese segmendini ja vajutage märgistuse
kustutamiseks nuppu.

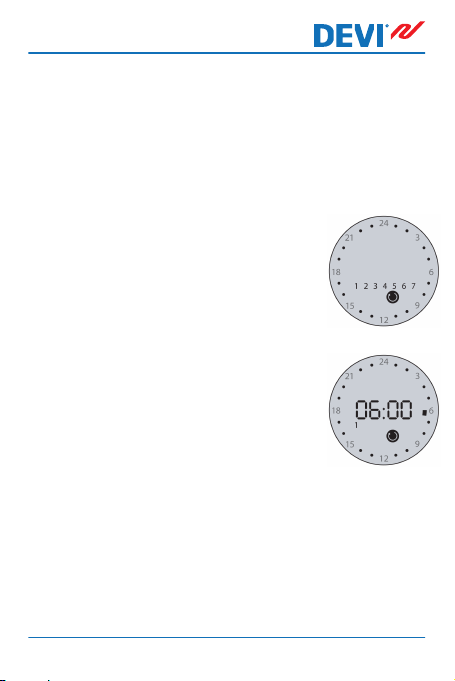

1. Vajutage nuppu ja hoidke seda 6 sekundit all.
Kuvatakse taimeriseadete sümbol ja
nädalapäeva number.
2. Keerake nuppu päripäeva, kuni jõuate
esimese mugavustemperatuuri perioodi nädalapäeva ja algusajani, nt
päev 1 kell 06:00. Seejärel vajutage algusaja kinnitamiseks üks kord nuppu.
Kasutusjuhend 11
DEVIreg™ 550
3. Keerake nuppu päripäeva, kuni jõuate
ajani, millal temperatuuri tuleks uuesti
alandada, nt 07:30. Seejärel vajutage
kinnitamiseks üks kord nuppu.
4. Keerake nuppu päripäeva, kuni jõuate
ajani, millal on vaja mugavustemperatuuri, nt 15:30. Seejärel vajutage kinnitamiseks üks kord nuppu.
5. Keerake nuppu päripäeva, kuni jõuate
ajani, millal temperatuuri tuleks uuesti
langetada, nt 22:30. Seejärel vajutage
kinnitamiseks üks kord nuppu.
6. Keerake nuppu päripäeva. Keskööaja (00:00) ületamisel saab samal põhimõttel teha järgmise päeva seadeid.
7. Korrake samme 3-6, kuni kõigi seitsme nädalapäeva
seaded on tehtud.
12 Kasutusjuhend
DEVIreg™ 550
8. Seadete salvestamiseks ja lõpetamiseks vajutage ja
hoidke nuppu all 3 sekundit.
Displeil taastub automaatselt tavakuva.
Kuidas taimerifunktsiooni sisse ja välja lülitada
1. Taimerifunktsiooni sisse ja välja lülitamiseks vajutage
nuppu üks kord.
Taimeri võib välja lülitada näiteks siis, kui soovite mugavusperioodi lühiajaliselt pikendada. Samuti võite
taimeri välja lülitada siis, kui temperatuuri on vaja
alandada pikemaks ajaks, näiteks puhkusele sõites.
Sisselülitatud olekus kuvatakse displei
ülemises osas taimeri sümbol.
Katkematu kellaring tähendab, et säi-
lib püsiv mugavustemperatuur, st taimer on välja lülitatud.
Kasutusjuhend 13
DEVIreg™ 550
2.4 Põranda minimaalne temperatuur
Märkus: Põranda minimaalne temperatuur kehtib ainult ju-
hul, kui termostaat on konfigureeritud kasutama ruumi- ja
põrandaandurit (rFS-režiim) ning ainult mugavusperioodide ajal.
1. Vajutage nuppu ja hoidke seda 9 sekundit all.
Displeil kuvatakse kiri "MFt" (põranda
minimaalne temperatuur).
2. Keerake nuppu, kuni jõuate soovitud põranda mini-
maalse temperatuurini. Seejärel vajutage kinnitamiseks lühidalt nuppu.
Displeil taastub tavakuva.
Põranda temperatuuri hoitakse nüüd määratud alampiirist kõrgemal.
14 Kasutusjuhend
DEVIreg™ 550
2.5 Lapselukk
Lapselukku kasutatakse termostaadiseadete soovimatute
muudatuste vältimiseks.
Kuidas lapselukku sisse lülitada
1. Vajutage ja hoidke nuppu all, keerates
seda samal ajal vastupäeva, kuni displeil kuvatakse kiril "COdE". Seejärel
keerake nuppu päripäeva ja valige
"0033".
2. Kinnitamiseks vajutage üks kord, displeil kuvatakse lapseluku sümbol.
Lapselukk on nüüd sisse lülitatud ja
termostaadi seadeid ei saa muuta
enne, kui lapselukk on uuesti välja lülitatud.
Kuidas lapselukku välja lülitada
1. Vajutage ja hoidke nuppu all, keerates seda samal ajal
vastupäeva, kuni displeil kuvatakse kiri "COdE".
2. Keerake nuppu päripäeva ja valige "0033".
Kasutusjuhend 15
DEVIreg™ 550
3. Vajutage kinnitamiseks üks kord, kuni displeil kuvatakse sümbol.
Lapselukk on välja lülitatud ning nüüd saab termostaadi seadeid uuesti muuta.
2.6 Termostaadi sisse ja välja lülitamine
Märkus: Termostaat on vaikimisi sisse lülitatud. Enne ter-
mostaadi väljalülitamist tuleb taimer välja lülitada.

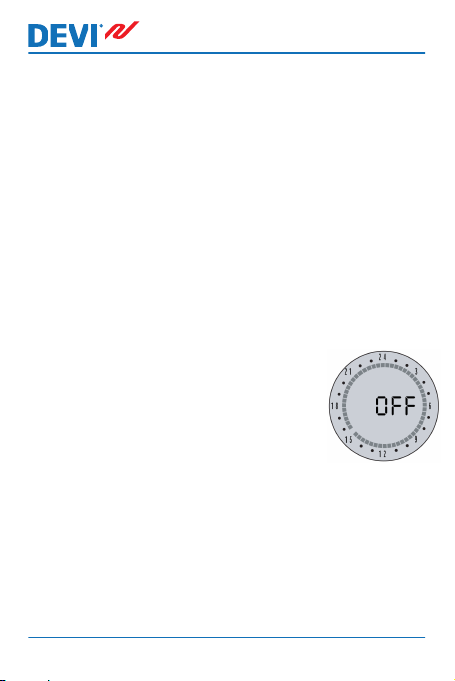

Kuidas termostaati välja lülitada
1. Veenduge, et taimer on välja lülitatud (stabiilne must
väline rõngas).
2. Keerake nuppu vastupäeva, kuni temperatuur on alla +5 °C (või 1, kui temperatuuri kuvatakse skaalal 1 kuni 10)
ja seejärel kiiresti, kuni displeil kuvatakse kiri OFF.
Kuidas termostaati sisse lülitada
1. Keerake termostaati päripäeva, kuni temperatuur on
üle +5 °C (või 1, kui temperatuuri kuvatakse skaalal 1
kuni 10).
16 Kasutusjuhend
DEVIreg™ 550
3 Kellaseadete säilitamine (reservaku)
Reservaku salvestab toitekatkestuse korral ajaseaded ning
taastab need toitepinge taastumisel automaatselt.
Termostaat tuleb ühendada püsivalt toiteallikaga. Ärge
katkestage termostaadi toitevarustust.
4 Veateated
DEVIreg™ 550 sisaldab integreeritud süsteemi, mis kontrollib küttesüsteemi, termostaati ennast ja võimalikku võrku
pidevalt rikete osas.
Vea ilmnemisel hakkab termostaadi displei väline rõngas
vilkuma ja nädalapäeva numbri asemel kuvatakse veakood.
Nr Viga Mida teha?
2 Konfigureeritud juht-
termostaadina, kuid
leiti teine juhttermostaat.
3 Konfigureeritud juhi-
tava termostaadina,
kuid juhttermostaati
ei leita.
Kutsuge elektrik (juhttermostaadina saab olla konfigureeritud vaid üks termostaat).
Kutsuge elektrik (üks termostaat tuleb konfigureerida
juhttermostaadina).
Kasutusjuhend 17
2
Y E A R
DEVIreg™ 550
4 Termostaat on üle-
kuumenemise tõttu
välja lülitunud.
5 Anduri tõrge. Põran-
daandur on lühistatud.
6 Anduri tõrge. Põran-
daandur on on katkestatud.
7 Kell ei ole seatud. Seadke kell.
Kutsuge elektrik (Laske termostaadil mõnda aega jahtuda. Seejärel sisenege vearežiimist lahkumiseks põhiseadistusse.).
Kutsuge elektrik (põrandaandurit tuleb kontrollida ja vajadusel välja vahetada).
Kutsuge elektrik (põrandaandurit tuleb kontrollida ja vajadusel välja vahetada).
5 Garantii
18 Kasutusjuhend
DEVIreg™ 550
6 Hävitusjuhend
Kasutusjuhend 19
DEVIreg™ 550
Danfoss A/S
Electric Heating Systems
Ulvehavevej 61
7100 Vejle
Denmark
Phone: +45 7488 8500
Fax: +45 7488 8501
E-mail: EH@DEVI.com
www.DEVI.com
