Vodič za postavljanje
DEVIreg™ 550
Elektronički inteligentni termostat
www.DEVI.com
The English language is used for the original instructions. Other languages are a translation of the original instructions. (Directive 2006/42/EC)
DEVIreg™ 550

Sadržaj

2 Upute za postavljanje ......... 7
3 Postavke ................. 13
4 Jamstvo ................. 22
5 Upute za zbrinjavanje ......... 23

1 Uvod

Termostatom DEVIreg™ 550 se regulira rad elektroničkih podnih grijaćih elemenata, korištenjem ugrađenih i/ili vanjskih temperaturnih osjetnika. Termostat se može konačno podesiti za određenu prostoriju nekoliko dana nakon ugradnje, kontinuiranim prikupljanjem najnovijih
1.1 Tehnička specifikacija ...... 4
1.2 Sigurnosne upute ........ 6
3.1 Postavke vremena i dana u tjednu
.................... 14
3.2 Osnovne postavke ........ 15
Vodič za postavljanje 3
DEVIreg™ 550
podataka o temperaturi. Na taj način jedinica kompenzira nagle promjene temperature i omogućuje postizanje oda­brane temperature u točno određeno vrijeme. Osim toga jedinica može automatski snižavati ili podizati temperaturu u određenom vremenskom trenutku odnosno automatski se prebacivati s ugodne temperature ("comfort") na štedljivu ("economy"). Napomena: Ovaj se termostat ne koristi kao regulator tari­fe ili sličan sustav.
Više informacija o proizvodu možete pronaći na: devireg.devi.com

1.1 Tehnička specifikacija

Radni napon 220-240 V~, 50/60 Hz Potrošnja energije tijekom
rada u pripremi Relej:
Otporno opterećenje Induktivno opterećenje
Osjetne jedinice NTC 15 kOhm kod 25°C Osjetne vrijednosti:
0°C 25°C 50°C
<500mW
Maks 16A / 3680W kod 230V cos φ= 0,3 maks 1A
42kOhm 15kOhm 6kOhm
4 Vodič za postavljanje
DEVIreg™ 550
Histereza ± 0,2°C sa sobnim senzo-
rom ± 0,4°C samo sa sobnim
senzorom Temperatura okoline 0 do +30°C Ograničenje temperature
+20 do +50°C poda
Temperatura za zaštitu od
5°C ­smrzavanja
Raspon temperature +5 do +35°C (u prostoriji)
ili +5 do +50 (na podu) Snižavanje temperature u
0 do -30°C štednim razdobljima
Odstupanje (korekcija
-5,5 do +5,5°C
temperature) Maks. specifikacija kabla Temperatura kuglice za re-
1x4mm2 ili 2x2,5mm
75°C
2
gulaciju tlaka Stupanj onečišćenja 2. stupanj (uporaba u
kućanstvu) Tip Tip 1C Klasa softvera Klasa A Temperatura skladištenja -20°C do +65°C
Vodič za postavljanje 5
DEVIreg™ 550
Trajanje baterije 100 sati IP klasa 30 Klasa zaštite Težina 110 g Dimenzije 85 x 85 x 55mm (dubina u
Proizvod je u skladu s normom EN/IEC za "Naprave za au­tomatsko upravljanje u kućanstvu":
EN/IEC 60730-1 (općenito)
EN/IEC 60730-2-7 (vremenska sklopka)
EN/IEC 60730-2-9 (termostat)

1.2 Sigurnosne upute

Prije početka instalacije provjerite je li napajanje termostata isključeno. Ako je termostat ugrađen kao dio mreže, na­pajanje termostata u mreži mora biti isključeno.
VAŽNO: Kad se termostat koristi za regulaciju elementa podnog grijanja na drvenom podu ili sličnom materijalu, uvijek koristite podni senzor i maksimalnu temperaturu poda nikada ne podešavajte iznad 35°C.
Klasa II -
zidu): 24mm)
6 Vodič za postavljanje
DEVIreg™ 550
Zabilježite sljedeće:
Instalaciju termostata mora obaviti ovlašteni i kvalifici-
rani instalater u skladu s lokalnim propisima. Termostat treba na napajanje spojiti putem sklopke
koja razdvaja sve kontakte. Smatrajte da senzor može biti pod naponom . Ovo
imajte na umu ako se senzor treba proširiti. Termostat uvijek priključite na kontinuirani izvor na-
pajanja. Ne izlažite ga vlazi, vodi, prašini i pretjeranoj toplini.

2 Upute za postavljanje

Pridržavajte se sljedećih uputa za postavljanje:
Termostat postavite na odgovarajuću visi­nu na zidu (obično 80-170 cm).
Termostat se ne smije postavljati u vlažne prostorije. Postavite ga u susjednu prosto­riju. Termostat uvijek postavljajte u skladu s propisima za odgovarajuću IP klasu.
Vodič za postavljanje 7
DEVIreg™ 550
Termostat nemojte postavljati na unu­tarnju stranu vanjskog zida.
Uvijek ga postavite najmanje 50 cm udaljenog od prozora i vrata.
Nemojte ga postaviti tako da bude izložen direktnoj sunčevoj svjetlosti.
8 Vodič za postavljanje
DEVIreg™ 550
Napomena: Podni senzor omogućuje pre-
cizniju regulaciju temperature i preporu­čuje se za primjenu kod svih oblika pod­nog grijanja, a obvezan jeispod drvenog poda kako bi se smanjio rizik od pre­grijavanja poda.
Podni senzor stavite na odgovarajuće mjesto u in-
stalacijsku cijev, tamo gdje ne može bit izložen sun­čevom svjetlu niti propuhu kad se otvore vrata.
Podjednako razmaknuti i udaljen >2 cm od dva
grijaća kabla. Instalacijska cijev mora biti poravnata s površinom
poda - ako je potrebno izdubite kanal u podu. Instalacijsku cijev položite u smjeru prema spojnoj
kutiji. Radijus savijanja instalacijske cijevi mora biti
najmanje 50 mm.
Vodič za postavljanje 9
DEVIreg™ 550
Kod postavljanja termostata poštujte sljedeće korake:
1. Otvorite termostat:
Pritisnite jezičac za otpuštanje.
Pažljivo skinite prednji poklopac.
Izvadite dva vijka.
Pažljivo skinite dio sa zaslonom. Izvucite ga ravno
prema naprijed kako ne biste oštetili 8-pinski utikač sa stražnje strane.
Pažljivo skinite okvir.
10 Vodič za postavljanje
IP30 0T30
D550
Max.Load
16 (1) A
NTC
Sensor
Mains
220-240V~
N
L
devinet
N
LOADLLOAD
DEVIreg™ 550

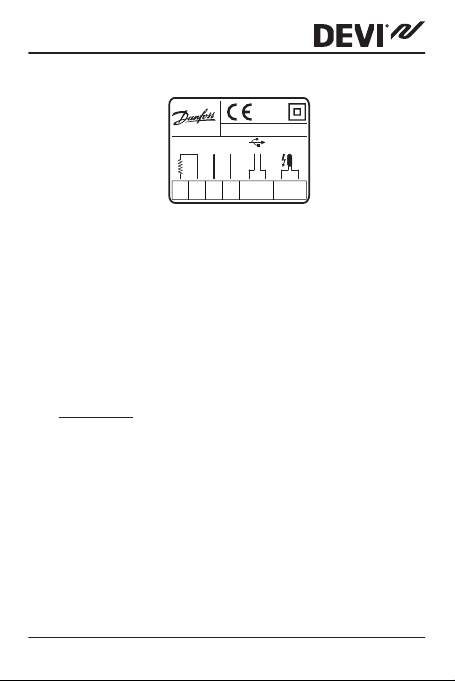

2. Termostat priključite u skladu sa spojnom shemom.
Oplet grijaćeg kabla mora se spojiti na uzemljenje na­pajanja posebnim konektorom.
Za spajanje termostata u mrežu koristite "devinet" (USB) priključak. Mrežni kablovi moraju imati izolaciju jednake vrijednosti kao i normalni instalacijski kablovi i moraju imate značajke preporučene specifikacijom, odnosno 2x1,5 mm2 , ukupne dužine 100 m.
Napomena: Podni senzor uvijek ugradite u in­stalacijsku cijev u podu.
Vodič za postavljanje 11
DEVIreg™ 550
3. Ugradite i ponovno sklopite termostat.
= Vijke za postavljanje zategnite i sklopite
termostat.
Termostat učvrstite na utičnicu ili vanjsku zidnu
kutiju vijcima koji se umeću u rupe na svakoj strani termostata.
Postavite okvir, zaslon i prednji poklopac re-
doslijedom koji je obrnut od redoslijeda rastavljanja. Zaslon pažljivo stavite na njegovo mjesto i nemojte previše stegnuti vijke.
4. Uključite napajanje.
Kod prvog uključivanja termostat ostavite priključen na na­pajanje 15 sati kako bi se baterija napunila do kraja. U slučaju prekida napajanja trenutno vrijeme i dan sačuvat će se 100 sati. Sve ostale postavke čuvaju se trajno.
12 Vodič za postavljanje
    
    
DEVIreg™ 550

3 Postavke

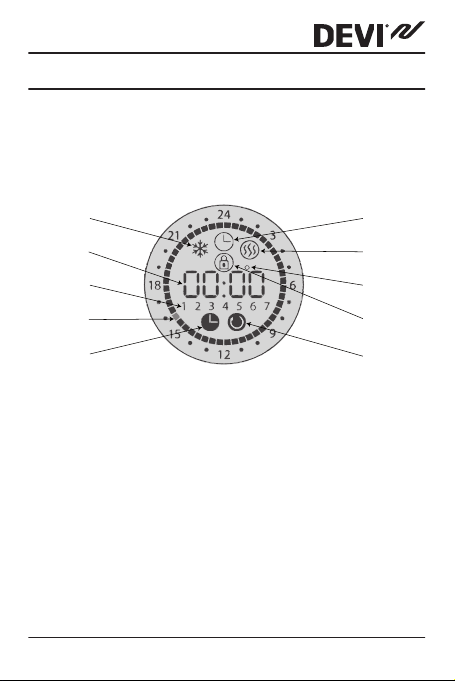

Termostat se aktivira automatski nakon uključivanja na­pajanja. Napomena: Ako jedinica ranije nije bila aktivirana, potreb­no je specificirati osnovne postavke konfiguracije.
1. Simbol zaštite od smrzavanja.
2. Numerički zaslon s prikazom vremena, temperature, tekstom itd.
3. Dan u tjednu.
4. Treptavi indikator stvarnog vremena.
5. Simbol podešavanja vremena i dana.
6. Simbol načina rada vremenske sklopke.
7. Simbol koji znači da se pod zagrijava.
8. Simbol za stupnjeve.
Vodič za postavljanje 13
DEVIreg™ 550
9. Zaštitna blokada.
10. Simbol za štedno razdoblje s nižom temperaturom.

3.1 Postavke vremena i dana u tjednu

1. Pritisnite i držite tipku 3 sekun­de. Na zaslonu se pojavljuje simbol sata, a dan u tjednu prikazuje se kao broj (od 1 do 7) neposredno ispod vremena. Dan u tjednu mijenjate okretanjem gumba u bilo kojem smjeru, a vrijeme prelazi 00:00.
2. Pronađite i postavite točan dan i vrijeme. Istovremeno na vanjskom prstenu pojavljuje se crna točka.
3. Za potvrđivanje postavki gumb pritisnite još jedanput.
14 Vodič za postavljanje
DEVIreg™ 550

3.2 Osnovne postavke

U sljedećoj tabeli prikazane su zadane vrijednosti osnovnih postavki:
Stavka Zadana postavka Opcije
Vrsta mreže Alone (ALO) /
Adaptivna funkcija On (AdAP) /
Senzor Sobni i podni senzor
Maks. ograničenje temperature poda
Odstupanje 0,0 °C -5,5 do +5,5 °C Snižavanje tempera-
ture u štednim raz­dobljima
Dan u tjednu 1 1 do 7 Vrijeme 00.00 24-satni prikaz Vremenska sklopka Podešena Najviše 336 podešavanja
samostojeća/
uključena/
(rFS)
+35 °C +20 do +50 °C
-5 °C -1 do -30 °C
Independent (ALO) / neovisna/ Master (MAS) /glavna/ Slave (SLA) /ovisna/
On (AdAP) /uključena/ Off (OFF) /isključena/
Podni senzor (FS) Sobni senzor (r S) Sobni i podni senzor (rFS)
tjedno
Vodič za postavljanje 15
DEVIreg™ 550
Način unosa osnovnih postavki konfiguracije
1. Pritisnite i držite gumb 12 sekundi, sve dok se ne pojavi "COdE".
2. Gumb okrećite u smjeru kazaljke na satu sve dok se ne pojavi "0044".
3. Za potvrđivanje postavki gumb pritisnite još jedanput.
Mreža: Kako definirati želite li termostat priključiti u mrežu s ostalim termostatima
Vodite računa o tome da ovisne ("slave") jedinice na glav­nu jedinicu moraju biti priključene putem "devinet" (USB) priključaka.
1. Definirajte termostat kao neovisnu, glavnu ili ovisnu jedinicu.
Kako biste ga definirali kao neovisnu jedi­nicu ili kad ne koristite mrežu, odaberite ALO.
Kako biste jedinicu definirali kao glavnu jedinicumreže, odaberite MAS.
16 Vodič za postavljanje
DEVIreg™ 550
Kako biste jedinicu definirali kao ovisnu jedinicu u mreži, odaberiteSLA.
Kao glavnu jedinicu mreže moguće je definirati samo
jednu jedinicu. Sve ovisne jedinice reagiraju i in­formacije šalju glavnoj jedinici. Vrijeme, dan u tjednu i štedna razdoblja reguliraju se preko glavne jedinice. Za svaku ovisnu jedinicu potrebno je specificirati sve ostale postavke. U mrežu se mogu kombinirati najviše 32 jedinice uključujući i neovisne jedinice (iako one ne komuniciraju s glavnom jedinicom).
2. Za potvrdu odabira gumb pritisnite jedanput.
Vodič za postavljanje 17
DEVIreg™ 550
Reguliranje progiba: Način podešavanja termostata za određenu prostoriju vremenskim određivanjem početka ili prekida grijanja.
1. Uključite ili isključite adaptivnu funkciju. Kako bi jedinica kontinuirano prikupljala najnovije
podatke o prostoriji, odaberite AdAP. Time omogućujete bolji radni učinak (uz kompenzi­ranje npr. naglih razlika u temperaturi prostoriji) i pre­ciznije vremensko određivanje. Na taj se način oda­brana temperatura postiže u željeno vrijeme.
Za isključivanje adaptivne funkcije, odaberite OFF Time određujete uključivanje/isključivanje grijanja u određeno vrijeme.
2. Za potvrdu odabira gumb pritisnite jedanput.
18 Vodič za postavljanje
DEVIreg™ 550
Senzor: Način odabira vanjskog podnog senzora, ugrađenog sobnog senzora ili oba senzora za re­guliranje podnog grijanja
1. Za biranje postavki senzora gumb okrećite na sljedeći način:
Ako koristite sobni i podni senzor odabe­rite rFS. Ova je opcija podobna za sve prostorije osim vlažnih. Termostat se mora ugraditi u istu prostoriju u kojoj se nalazi podni senzor i grijaći elementi.
Ako koristite samo podni senzor odaberi­te FS. Ugrađeni sobni senzor ne može se koristi­ti. Ova je opcija podobna za prostorije u kojima je potrebno održavati stalnu temperaturu poda, npr. u kupaonici.
Ako koristite samo sobni senzor odaberi­ter S. Ovu opciju ne preporučujemo, zbog po­većane opasnosti od pregrijavanja poda. Termostat se mora ugraditi u prostoriju u kojoj se nalaze grijaći elementi.
2. Za potvrdu odabira gumb pritisnite jedanput.
Vodič za postavljanje 19
DEVIreg™ 550
Način podešavanja maksimalne temperature poda Poseban uvjet: Ova se postavka koristi samo ako se kori-
sti podni senzor (namještena je postavka FS ili rFS).
1. Kako biste promijenili temperaturu okre­nite gumb.
2. Za potvrdu odabira gumb pritisnite jedanput.
Napomena: Prije mijenjanja maksimalne temperature poda kontaktirajte proizvođača poda i vodite računa o sljedećem:
Temperatura poda mjeri se na mjestu na kojem je po-
stavljen senzor. Temperatura na dnu drvenog poda može biti i do 10
stupnjeva viša od temperature na vrhu. Proizvođači poda često specificiraju samo maksimalnu
temperaturu na površini poda.
20 Vodič za postavljanje
DEVIreg™ 550
Toplinsk i otpor [m2K/W]
Primjeri podnih obloga
0,05 HDF laminat od 8
mm
0,10 Parket bukva 14mm650 - 800
0,13 Dužice punog hra-
sta od 22 mm
< 0,17 Maksimalna
debljina tepiha po­godna za podno grijanje
0,18 Dužice pune jelovi-
ne od 22 mm
Detalji Približna po-
> 800 kg/m
kg/m > 800 kg/m
u skladu s EN 1307
450 - 650 kg/m
stavka za temperaturu poda 25°C
3
28˚C
3
3
31˚C
3
32˚C
34˚C
35°C
Odstupanje: Način odabira vrijednosti odstupanja za umjeravanje temperature termostata, kako bi termostat prikazivao istu temperaturu kao i drugi termostat u prostoriji
Poseban uvjet: Ova se opcija primjenjuje samo ako se
koristi instalacija sa sobnim senzorom.
1. Gumb okrenite tako da vrijednost odstu­panja podesite između -5,5°C i +5,5°C.
2. Za potvrdu odabira gumb pritisnite jedanput.
Vodič za postavljanje 21
2
Y E A R
DEVIreg™ 550
Smanjenje temperature: Kako odrediti koliko je u štednim razdobljima potrebno smanjiti temperaturu
Napomena: Ako je postavljeno uobičajeno grijanje pro-
storije, preporučujemo smanjenje temperature za najviše 5°C. Prema zadanim postavkama smanjenje temperature iznosi -5°C
1. Okretanjem gumba podesite stupanj smanjenja. Na primjer, kako biste temperaturu smanjili za 4 stupnja odaberite -4°C.
2. Za potvrdu odabira gumb pritisnite jedanput. Zaslon se vraća na normalan prikaz.

4 Jamstvo

22 Vodič za postavljanje
DEVIreg™ 550

5 Upute za zbrinjavanje

Vodič za postavljanje 23
DEVIreg™ 550
24 Vodič za postavljanje
DEVIreg™ 550
Vodič za postavljanje 25
DEVIreg™ 550
26 Vodič za postavljanje
DEVIreg™ 550
Danfoss A/S Electric Heating Systems Ulvehavevej 61 7100 Vejle Denmark Phone: +45 7488 8500 Fax: +45 7488 8501 E-mail: EH@DEVI.com www.DEVI.com
Danfoss ne preuzima odgovornost za eventualne greške u katalogu, prospektima i ostalim tiskanim materijalima. Danfoss pridržava pravo izmjena na svojim proizvodima bez prethodnog upozorenja. Ovo pravo odnosi se i na već naručene proizvode pod uvjetom da te izmjene ne mjenjaju već ugovorene specifikacije. Svi zaštitni znaci u ovom materijalu vlasništvo su (istim redoslijedom) odgovarajućih poduzeća Danfoss. DEVI oznake su zaštitni žigovi poduzeća Danfoss A/S. Sva prava pridržana.
08095131 & VICKJ637 Produced by Danfoss © 02/2012
