Instalācijas rokasgrāmata
DEVIreg™ 531
Elektroniskais termostats
www.DEVI.com
DEVIreg™ 531

Satura rādītājs

1 Ievads ................... 3
3 Garantija ................. 10
4 Likvidēšanas instrukcijas ....... 10

1 Ievads

DEVIreg™ 531 ir elektroniskais termostats ar divpolu slēdzi un telpas sensoru gaisa temperatūras mērīšanai un regulē­šanai. Termostatu var vai nu iestrādāt grīdā, vai arī uzstādīt uz tās virsmas.
Termostatam ir slēdzis temperatūras regulēšanai no ( ) 5-35°C. Papildus termostatam ir LED indikators, kas rāda ak­tivizēto režīmu - gaidstāves režīmā deg zaļa gaismiņa, bet sildīšanas režīmā deg sarkana gaismiņa.
Papildu informācija par šo izstrādājumu ir pieejama: devireg.devi.com
1.1 Tehniskās specifikācijas ..... 4
1.2 Drošības instrukcijas ....... 5
Instalācijas rokasgrāmata 3
DEVIreg™ 531

1.1 Tehniskās specifikācijas

Darba spriegums 220-240 V~, 50 Hz Gaidstāves strāvas patēriņš Maks. 0,25 W Relejs: Aktīvā slodze Maks. 15 A/ 3450 W pie
Induktīvā slodze cos φ= 0,3 maks. 1 A Sensori NTC 15 kOhm pie 25°C Sensoru vērtības: 0°C 42 kOhm 25°C 15 kOhm 50°C 6 kOhm Histerēze ± 0,2°C Vides temperatūra -10 līdz +30°C Sala aizsardzība 5°C ­Temperatūras diapazons ( ) 5-35°C ar telpas sen-
Kabeļa specifikācija (maks.) Lodītes spiediena tempera-
tūra Piesārņojuma pakāpe 2 (mājsaimniecība)
230 V
soru 1x4 mm2 vai 2x2,5 mm 75°C
2
4 Instalācijas rokasgrāmata
DEVIreg™ 531
Tips 1C Glabāšanas temperatūra -20 līdz +65°C IP klase 31 Aizsardzības klase Izmēri 85x85x36 mm Svars 90 g
Izstrādājums atbilst EN/IEC standartam "Automātiskās elek­triskās vadības ierīces mājsaimniecības un tamlīdzīgām va­jadzībām":
EN/IEC 60730-1 (vispārīgi)
EN/IEC 60730-2-9 (termostats)

1.2 Drošības instrukcijas

Pirms uzstādīšanas pārbaudiet, vai termostats nav pieslēgts elektrotīklam.
SVARĪGI! Ja termostatu izmanto koka vai līdzīga materiāla grīdu sildelementu regulēšanai, vienmēr uzstādiet grīdas sensoru un nepārsniedziet maksimālo grīdas temperatūru 35°C.
Klase II -
Instalācijas rokasgrāmata 5
DEVIreg™ 531
Lūdzu, ievērojiet!
Termostatu drīkst uzstādīt tikai pilnvarots un kvalifi-
cēts uzstādītājs saskaņā ar vietējiem noteikumiem. Termostats jāpieslēdz strāvas padevei caur visu polu
atvienošanas slēdzi. Pieslēdziet termostatu pastāvīgai strāvas padevei.
Termostatu nedrīkst pakļaut mitruma, ūdens, putekļu
un pārmērīga karstuma iedarbībai.

2 Uzstādīšanas instrukcijas

Lūdzu, ņemiet vērā turpmākās uzstādīšanas instrukcijas:
Uzstādiet termostatu pie sienas piemērotā augstumā (parasti 80-170 cm).
Mitrās telpās uzstādiet termostatu saskaņā ar IP klases ierīču vietējiem noteikumiem.
6 Instalācijas rokasgrāmata
DEVIreg™ 531
Termostatu nedrīkst uzstādīt pie ārsienām.
Uzstādiet termostatu vismaz 50 cm attālu­mā no logiem un durvīm.
Termostatu nedrīkst uzstādīt vietā, kas ir pakļauta tiešai saulesgaismai.
Instalācijas rokasgrāmata 7
devireg™550
3
5
6
2
4
20
30
40
50
DEVIreg™ 531
Lai uzstādītu termostatu, rīkojieties saskaņā ar turpmā­kajām instrukcijām.
1. Atveriet termostatu:
ar plakanu instrumentu nospiediet atvienošanas ska-
vu pie termostata pamatnes; uzmanīgi noņemiet priekšējo pārsegu;
uzmanīgi atvienojiet karkasu.
8 Instalācijas rokasgrāmata
IP31
-10T30
D531
Mains 220-240V~
Max. Load 15 (1)
A
N
L
N
LOADLLOAD
DEVIreg™ 531
2. Saslēdziet termostatu atbilstoši slēguma shēmai.
Apkures kabeļa ekrāns ar atsevišķu savienotāju jāpie-
slēdz strāvas padeves kabeļa zemējuma vadam.
Piezīme! Vienmēr uzstādiet grīdas sensoru ar izolācijas vadu.
3. Uzstādiet un samontējiet termostatu. Skrūvējot skrūves caur abās termostata malās redza-
majām atverēm, piestipriniet termostatu pie ligzdas vai ārējās sienas kārbas.
Uzstādiet karkasu un priekšējo pārsegu demontāžai
pretējā secībā.
4. Ieslēdziet strāvas padevi.
Instalācijas rokasgrāmata 9

3 Garantija

2
Y E A R

4 Likvidēšanas instrukcijas

DEVIreg™ 531
10 Instalācijas rokasgrāmata
DEVIreg™ 531
Danfoss A/S Electric Heating Systems Ulvehavevej 61 7100 Vejle Denmark Phone: +45 7488 8500 Fax: +45 7488 8501 E-mail: EH@DEVI.com www.DEVI.com
Danfoss neusŋemas atbildību par iespcjamām klūdām katalogos brošūrās un citos drukātos materiālos. Danfoss patur tiesības izmainīt savu pro­dukciju bez brīdinājuma. Tas attiecas arī uz jau pasūtīto produkciju ar piezīmi, ka šīs pārmaiŋas var tikt izdarītas, neveicinot tām sekojošas izmaiŋas, kam vajadzētu tikt uzrāditam specifikācijās, par kurām ir iepriekšēja vienošanās. DEVI, DEVI logotips ir Danfoss A/S tirdzniecības zïmes. Visas tiesïbas rezervëtas.
0809XXXX & VIGDP125 Produced by Danfoss ©
05/2012
Product Documentation
5 7 0 3 4 6 6 2 0 9 0 3 5

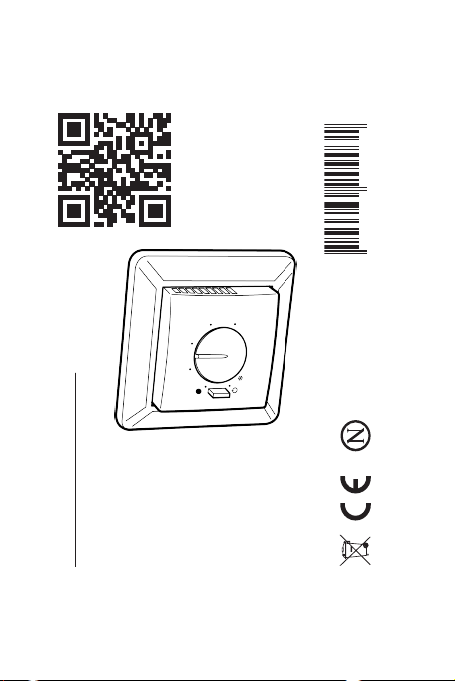

Thermostat
