Danfoss DEVIreg 531 Operating guide [nb]

Installasjonsveiledning

DEVIreg™ 531

Elektronisk termostat

www.DEVI.com

DEVIreg™ 531

Innhold

1 Innledning ................ 3

2 Monteringsanvisning ......... 6

3 Garanti .................. 10

4 Instruksjon for kassering ....... 10

1 Innledning

DEVIreg™ 531 er en elektronisk termostat med 2-polet bry­ter og en romføler som måler og regulerer ønsket lufttem­peratur. Den kan monteres innfelt eller på vegg i kappe.

Termostaten har en bryter for regulering av temperaturinn­stillingen i en skala fra ( ) 5-35 °C. I tillegg har den en
LED-indikator som indikerer standby (grønt lys) og oppvar­ming (rødt lys).

Du finner mer informasjon om dette produktet på:
devireg.devi.com

1.1 Tekniske spesifikasjoner ..... 4

1.2 Sikkerhetsinstruksjoner ..... 5

Installasjonsveiledning 3

DEVIreg™ 531

1.1 Tekniske spesifikasjoner

Driftsspenning 220-240 V~, 50 Hz
Strømforbruk i standby Maks. 0,25 W
Relé:
Resistiv last Maks. 15 A / 3450 W @ 230

Induktiv last cos φ= 0,3 maks. 1 A
Følerenheter NTC 15 kOhm ved 25 °C
Følerverdier:
0 °C 42 kOhm
25 °C 15 kOhm
50 °C 6 kOhm
Hysterese ± 0,2 °C
Omgivelsestemperatur -10 til +30 °C
Frostbeskyttelsestempera-

tur
Temperaturområde ( ) 5-35 °C med romføler
Ledningstverrsnitt maks.
Kuletrykktemperatur 75 °C
Forurensningsgrad 2 (privat bruk)
Type 1C

V

5 °C -

1x4 mm2 eller 2x2,5 mm

2

4 Installasjonsveiledning

DEVIreg™ 531

Oppbevaringstemperatur -20 til +65 °C
IP-klasse 31
Beskyttelsesklasse
Mål 85 x 85 x 36 mm
Vekt 90 g

Produktet samsvarer med EN/IEC-standarden "Automatiske
elektriske regulatorer for husholdningsbruk og lignende":

EN/IEC 60730-1 (generelt)

▪

EN/IEC 60730-2-9 (termostat)

▪

1.2 Sikkerhetsinstruksjoner

Sørg for at strømforsyningen til termostaten er slått av før
installasjon.

VIKTIG: Når termostaten brukes til å regulere et gulvvarme­element i tregulv eller lignende materiale, må det alltid bru­kes gulvføler, og maksimal gulvtemperatur må aldri settes
høyere enn 35 °C. Ta kontakt med gulvleverandøren.

Klasse II -

Installasjonsveiledning 5

DEVIreg™ 531

Vær også oppmerksom på følgende:

Installasjon av termostaten må utføres av en autorisert

▪

og kvalifisert installatør i samsvar med lokale forskrif­ter.

Termostaten må kobles til en strømforsyning via en

▪

bryter med frakobling av alle polene.
Termostaten må alltid kobles til en fast strømforsy-

▪

ning.
Termostaten må ikke utsettes for fuktighet, vann, støv

▪

eller sterk varme.

2 Monteringsanvisning

Følg disse retningslinjene ved plassering:

Monter termostaten i egnet høyde på veg­gen (typisk 80-170 cm).

I våtrom må termostaten alltid monteres
ifølge lokale forskrifter for IP-klasser.

6 Installasjonsveiledning

DEVIreg™ 531

Plasser ikke termostaten på innsiden av en
yttervegg.

Monter alltid termostaten minst 50 cm fra
vinduer og dører.

Plasser ikke termostaten slik at den utset­tes for direkte sollys.

Installasjonsveiledning 7

devireg™550

3

5

6

2

4

20

30

40

50

DEVIreg™ 531

Følg trinnene nedenfor ved montering av termostaten.

1. Åpne termostaten:

Trykk inn festetappen på undersiden av termostaten

▪

med en flat gjenstand, f.eks. en skrutrekker.
Løsne frontdekselet forsiktig.

▪

Løsne rammen forsiktig.

▪

8 Installasjonsveiledning

IP31

-10T30

D531

Mains
220-240V~

Max. Load
15 (1)

A

N

L

N

LOADLLOAD

DEVIreg™ 531

2. Koble til termostaten ifølge koblingsskjemaet.

Skjermen på varmekabelen må kobles til jordlederen

på tilførselskabelen med en separat kontakt.

Merk: Installer alltid gulvføleren i et rør i gulvet.

3. Monter termostaten og sett den sammen igjen.
Fest termostaten til en kappe eller en veggboks ved

▪

å stikke skruene gjennom hullene på hver side av ter­mostaten.

Monter rammen og frontdekselet i motsatt rekkeføl-

▪

ge av demonteringen.

4. Slå på strømforsyningen.

Installasjonsveiledning 9

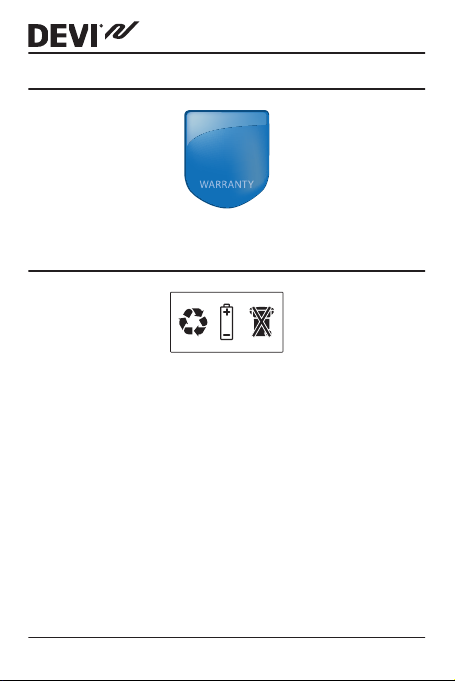

3 Garanti

2

Y E A R

4 Instruksjon for kassering

DEVIreg™ 531

10 Installasjonsveiledning

DEVIreg™ 531

Danfoss A/S
Electric Heating Systems
Ulvehavevej 61
7100 Vejle
Denmark
Phone: [phone]
Fax: [phone]
E-mail: [e-mail]
www.DEVI.com

Danfoss påtar seg intet ansvar for mulige feil i kataloger, brosjyrer og annet trykt materiell. Danfoss forbeholder seg rett til uten forutgående varsel
å foreta endringer i sine produkter, herunder i produkter som allerede er i ordre, såfremt dette kan skje uten å endre allerede avtalte spesifikasjo­ner. Alle varemerker i dette materialet er de respektive firmaenes eiendom. DEVI, DEVI logotype er varemerke for Danfoss A/S. Med enerett.

0809XXXX & VIGDP130 Produced by Danfoss © 05

/2012

Product Documentation

5 7 0 3 4 6 6 2 0 9 0 3 5

Thermostat

- Room Sensor

DEVIreg 531 ELKO

140F1034

220-240V~

50-60Hz~

+5 to +35°C

15A/3450W@230V~

IP 31
