Navodila za namestitev
DEVIreg™ 531
Elektronski termostat
www.DEVI.com
DEVIreg™ 531
Vsebina
1 Uvod ................... 3
2 Navodila za montažo ......... 6
3 Garancija ................. 10
4 Navodila za odstranitev ........ 10
1 Uvod
DEVIreg™ 531 je elektronski termostat z dvopolnim stikalom in tipalom za merjenje in nadzor želene temperature
zraka v prostoru. Lahko se montira podometno ali nadometno.
Termostat ima gumb za nastavitev temperature s skalo od
( ) 5–35 °C. Poleg tega ima LED indikator, ki kaže obdobja
pripravljenosti (zelena lučka) in obdobja ogrevanja (rdeča
lučka).
Več informacij o izdelku lahko najdete tudi na:
devireg.devi.com
1.1 Tehnični podatki ......... 4
1.2 Varnostna navodila ....... 5
Navodila za namestitev 3
DEVIreg™ 531
1.1 Tehnični podatki
Delovna napetost 220-240 V~, 50 Hz
Poraba energije v stanju pri-
pravljenosti
Rele:
Ohmska obremenitev Največ 15 A / 3450 W @
Induktivna obremenitev cos φ= 0,3 največ 1 A
Tipala NTC 15 KΩ pri 25 °C
Uporovne vrednosti:
0 °C 42 kΩ
25 °C 15 kΩ
50 °C 6 kΩ
Histereza ± 0,2 °C
Temperatura prostora -10 do +30 °C
Protizmrzovalna temperatu-ra5 °C -
Največ 0,25 W
230 V
Temperaturni obseg ( ) 5–35°C s tipalom tem-
perature prostora
Specifikacija kabla največ
Tlačno temperaturni preiz-
1x4 mm2 ali 2x2,5 mm
75 °C
2
kus
4 Navodila za namestitev
DEVIreg™ 531
Okoljski razred 2 (domača uporaba)
Tip 1C
Temperatura skladiščenja -20 do +65 °C
IP-razred 31
Razred zaščite
Mere 85 x 85 x 36 mm
Teža 90 g
Izdelek ustreza EN/IEC standardu "Avtomatske električne
regulacijske naprave za uporabo v gospodinjstvu in podobno uporabo":
EN/IEC 60730-1 (splošno)
▪
EN/IEC 60730-2-9 (termostat)
▪
1.2 Varnostna navodila
Pred montažo se prepričajte, da je termost izključen iz električnega omrežja.
POMEMBNO: Kadar se termostat uporablja za regulacijo
grelnega elementa, vgrajenega pod leseno talno oblogo ali
podoben material, vedno uporabite tipalo temperature tal
in nikoli ne nastavite temperature na več kot 35 °C.
Razred II -
Navodila za namestitev 5
DEVIreg™ 531
Prosimo, upoštevajte tudi sledeče:
Namestitev mora opraviti pooblaščen usposobljen in-
▪
štalater v skladu z lokalnimi predpisi.
Termostat mora biti priključen na napajanje preko sti-
▪
kala z odklopom vseh polov.
Termostat vedno priključite na neprekinjeno napaja-
▪
nje.
Termostata ne izpostavljajte vlagi, vodi, prahu in viso-
▪
kim temperaturam.
2 Navodila za montažo
Prosimo, upoštevajte sledeča navodila za namestitev:
Namestite termostat na primerno višino na
steni (običajno 80–170 cm).
V vlažnih prostorih namestite termostat v
skladu z lokalnimi predpisi o IP-razredih.
6 Navodila za namestitev
DEVIreg™ 531
Ne nameščajte termostata na zunanje stene.
Termostat vedno namestite na razdalji vsaj
50 cm od oken in vrat.
Termostata ne nameščajte tako, da bo izpostavljen neposredni sončni svetlobi.
Navodila za namestitev 7
devireg™550
3
5
6
2
4
20
30
40
50
DEVIreg™ 531
Termostat namestite v sledečih korakih:

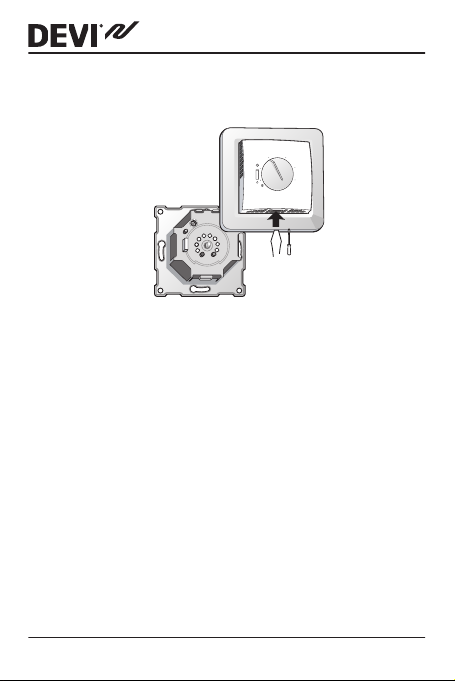

1. Odprite termostat:
S ploskim predmetom pritisnite sprostitveni jeziček
▪
na dnu termostata.
Previdno odstranite prednji pokrov.
▪
Previdno odstranite okvir.
▪
8 Navodila za namestitev
IP31
-10T30
D531
Mains
220-240V~
Max. Load
15 (1)
A
N
L
N
LOADLLOAD
DEVIreg™ 531
2. Povežite termostat v skladu s priključno shemo.
Zaščitni ovoj ogrevalnega kabla mora biti z ločenim
konektorjem priključena na ozemljitveni vod napajalnega kabla.
Opomba: Tipalo temperature tal vedno namestite v
kanal v tleh.
3. Termostat namestite in ga ponovno sestavite.
Pritrdite termostat v dozo v zidu ali v zunanje ohišje
▪
na steni tako, da vtaknete vijake skozi luknje na obeh
straneh termostata.
Namestite okvir in prednji pokrov v obratnem vrst-
▪
nem redu kot pri razstavljanju.
4. Priključite napajanje.
Navodila za namestitev 9
3 Garancija
2
Y E A R
4 Navodila za odstranitev
DEVIreg™ 531
10 Navodila za namestitev
DEVIreg™ 531
Danfoss A/S
Electric Heating Systems
Ulvehavevej 61
7100 Vejle
Denmark
Phone: +45 7488 8500
Fax: +45 7488 8501
E-mail: EH@DEVI.com
www.DEVI.com
Danfoss ne prevzema nobene odgovornosti za morebitne napake v katalogih, prospektih in drugi dokumentaciji. Danfoss si pridržuje pravico, da
spremeni svoje izdelke brez predhodnega opozorila. Ta pravica se nanaša tudi na že naročene izdelke, v kolikor to ne spremeni tehničnih karakteristik izdelka. Vse prodajne znamke v tem gradivu so last njihovih podjetij. DEVI in logotip DEVI sta prodajni znamki Danfoss A/S. Vse pravice pridržane.
0809XXXX & VIGDP136 Produced by Danfoss © 05/2012
